Продукция разных производителей
Изготовители разрабатывают новые виды, стараясь усовершенствовать оборудование. Это связано с большим спросом на радиаторы вертикального типа, несмотря на их высокую стоимость. Наиболее известные бренды предлагают изделия с лучшими характеристиками:
Kermi
Немецкая компания представляет батареи с оригинальным дизайном, которые подходят для любых комнат. Приборы производят с одним или несколькими изгибами, что способствует достаточному уровню теплопередачи.
Вертикальные радиаторы устанавливают в жилых и административных помещениях. Благодаря новой технологии Therm X2 осуществляется параллельная увязка передней и задней панели. В этом случае теплоноситель заполняет их одновременно.
В результате время разогрева радиатора сокращается на 25%. Соответствующие переходники обеспечивают широкий выбор головки термостата. Лаковая отделка двухслойным покрытием, не выделяющая вредные вещества при нагревании.
Arbonia
Батареи вертикального типа с верхней и нижней подводкой от швейцарского изготовителя. Стальные трубчатые и секционные виды подходят для отопления жилых, административных помещений. Отличаются высокой производительностью и хорошей теплопередачей.
Интересным решением производителя является выпуск радиаторов замкнутой формы, в центре которой находится зеркальная поверхность, на боковых частях – крючки для одежды. Такой подход позволяет добавить необычный функциональный и дизайнерский штрих в интерьер прихожей.
Zehnder
Крупный шведский концерн, выпускающий вертикальные радиаторы нижнего подключения из стали. При изготовлении к горизонтальным коллекторам приваривают нужное количество труб при помощи лазеров.
Точность швов контролируется компьютером, что определяет надежность и высокое качество батарей. Конструкция может содержать от 2 до 6 колонок, в зависимости от заданной мощности. В стандартном типе все модели покрывают термоустойчивой белой краской.
Но существует вариативность оттенков. Оборудование выпускается с радиусом любой кривизны, также угловые виды. Для двухтрубной системы подключения оснащается термовентилем и механическими или автоматическими воздухоотводчиками.
Purmo
В ассортименте изготовителя имеются панельные и трубчатые радиаторы нижнего подключения, полотенцесушители, конвекторы, вентиляционные системы. Качественная окраска защищает металл от окисления.
При обработке батареи погружают в ванную с грунтовочным раствором. Затем в электростатическом поле наносят специальный состав. В результате получается надежное покрытие, которое хорошо сцепляется с металлом и не вздувается от температурных колебаний.
Перфорированные металлические пластины увеличивают процент излучения и снижают конвективный теплообмен, что важно для отопления больших площадей
Rifar
Вертикальные батареи отопления российского производства. Серия изготавливается с межосевым расстоянием в 200, 300 и 500 мм. Отличаются повышенной теплоотдачей с номинальным показателем мощности в 200 Вт, что выше, чем у зарубежных аналогов.
Благодаря возможности подключения в нижней части, прячутся все коммуникации. Большинство оборудования выпускают биметаллического типа.
Официальный срок службы составляет 25 лет. Для оптимального набора температуры в помещении существует возможность добавки или демонтажа отдельных секций.
Батареи заливают под высоким давлением алюминиевым сплавом, обладающим хорошими литейными свойствами. Полученное монолитное изделие имеет тонкое оребрение, выглядит эстетично.
Copperi
Вертикальные радиаторы из Италии – отличное дополнение к самому изысканному интерьеру, благодаря дизайну и широкой цветовой гамме. Надежная конструкция обеспечивает равномерное отопление помещений в любой мороз.
Покрытие производится порошковой краской под электростатическим воздействием. Возможно оформление матовой, глянцевой или муаровой поверхности, нанесение рельефного изображения.
Нестандартные размеры радиаторов
Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.
Различают следующие виды и габариты радиаторов
Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.
Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.
Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.
Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.
Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.
Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.
Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.
Расчет по площади
Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:
- для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
- для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.
Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.
Как рассчитать количество секций радиатора: формула
Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.
Пример расчета количества секций радиаторов по площади помещения
Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.
Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.
Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.
Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.
Как рассчитать размер радиаторов для комнаты
Зная базовые характеристики теплотехнического оборудования и площадь помещение, можно легко определить, необходимую мощность радиатора, а в последствии и все характеристики системы, включая котёл.
Рассмотрим подобный расчёт на реальном примере:
Допустим, под монтаж отопления планируется комната с характеристиками 4х3х2,7 — стандартная спальня в советской хрущёвке.
Сначала вычислим объём помещения, которое придётся нагревать: 4*3*2,7=32,4 м3. Именно этот объём воздуха придётся нагревать нашему радиатору.
Затем следует определить, какое количество тепла необходимо будет затратить на обогрев этого объёма. Без учёта мероприятий по увеличению энергоэффективность (энергосбережение, утепление стен и т.д.), стандартом для умеренной климатической зоны Восточной Европы считается затрата на отопление одного кубического метра в 41 Ватт.
Соответственно, для обогрева нашей комнаты потребуется: 32,4м3*31Ватт = 1,3 кВ
Это объём энергии, которую необходимо получить от радиатора воздуху для обогрева. Далее, зная необходимое количество тепла, можно вычислить и технические характеристики радиатора, которые будет смонтирован.
Каждый радиатор имеет характеристику теплоотдачи. Это тот объём энергии, которую оборудование способно отдавать в атмосферу при выдержки качественных показателей отопительной системы. Этот показатель может быть занижен, но никак не может быть превышен. Мощность радиатора всегда указана на упаковке, в паспорте или сертификате.
Для отопления нашей комнаты потребуется 1,3 кВатт энергии. Для предотвращения форс-мажорных эффектов при аномальных морозах, показатель рассчитывается с запасом в 15-20%. Итого имеем 1,5 Кватт.
Одно ребро стандартного биметаллического радиатора способно отдавать до 150-180 Ватт энергии. Итого: 1500/150=10. Т.е. для полноценного обогрева нашей комнаты потребуется установка радиатора мощностью 1,5 Кватт, состоящего из 10-ти рёбер.
Важно! В расчёте был использован советский стандарт отопления. На практике сегодня в большинстве старых многоквартирных домов и новых строящихся домов используются многочисленные технологии, повышающие энергоэффективность
Для максимально точного расчёта следует лучше изучить показатели тепловой эффективности дома, окон т.д.
В случае, если стены утеплены, установлены вакуумные металлопластиковые окна — реальный расход энергии на отопление может быть снижен в 2 и более раза. Соответственно нет смысла в приобретении радиатора большей мощности.
Разновидности радиаторов
Если вас интересуют лучшие алюминиевые радиаторы отопления, следует знать, что они могут быть разных типов – экструзионные и литьевые. Какие из них имеют лучшие характеристики? На самом деле у разных видов есть свои достоинства и недостатки.
Экструзионные
Алюминиевые радиаторы представленного типа изготавливают экструзионным методом. Это значит, что их выдавливают на экструдере под высоким давлением. Потом батарею запрессовывают с коллекторами. Разобрать батарею представленного типа не представляется возможным.
Положительные черты представленной модели:
• Невысокая стоимость;
• Более высокая отдача тепла;
• Небольшая масса;
• Внутренний объем у секции меньше, чем у литых моделей.
Отрицательные черты радиаторов отопления:
• Может возникать треск внутри батареи;
• Разобрать или переделать прибор нельзя;
• Место соединения секции и коллектора довольно слабое.
Наряду с рассмотренным типом батарей применяются литьевые модели. Рассмотрим их характерные особенности.
Литьевые
Задавая вопрос – алюминиевые радиаторы отопления какие лучше для частного дома, можно ответить, что стоит рассмотреть литьевые модели. Стоят они дороже, но и прочность у них более высокая. Выполняют указанные батареи методом «литье».
Основные плюсы прибора:
1. Возможность изменять количество секций.
2. Высокая герметичность и надежность.
Минус только один – высокая стоимость, но и прослужит модель намного дольше. Экструзионные батареи могут не выдержать давления, но, если с финансами есть проблемы, можно приобрести и их. Но в этом случае следует отдать предпочтение проверенному бренду.
Анодированные
Алюминиевые приборы для отопления могут быть и анодированными. Но данный вариант применяется редко, так как новинка стоит дорого. Изготавливают представленные батареи из алюминия, который подвергся анодному оксидированию, меняющему структуру металла.
Характеризуется модель и тем, что ее внешняя поверхность выглядит весьма привлекательно – она гладкая и блестящая. Между собой секции прибора соединяются при помощи муфт. Рабочее давление, которое способен выдержать прибор, равняется 55-60 атмосферам.
Лучший алюминиевый радиатор с нижним подключением
Rifar Alum Ventil 350 x16
Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.
Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.
Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:
- Приятная эргономика устройства;
- Высокий уровень теплоотдачи;
- Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.
Отрицательные:
Для очистки необходимо задействовать специальное оборудование.
Стоимость алюминиевых отопительных приборов
Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.
Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:
- Oasis;
- Konner;
- Radena;
- OGINT;
- Warma;
- Apriori и др.
Что в первую очередь учитывают при выборе алюминиевых батарей?
Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.
Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.
Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.
При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!
Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.
Способы изготовления
В процессе изготовления используется чистый алюминий с добавлением кремния. Количество последнего определяется в зависимости от типа радиатора и способа его изготовления.
Экструзионные
Такие радиаторы являются единой конструкцией, а жесткость монтажного соединения достигается сваркой. Производство секций осуществляется методом экструзии – продавливанием (прессованием) расплавленного состава через специальные формы.

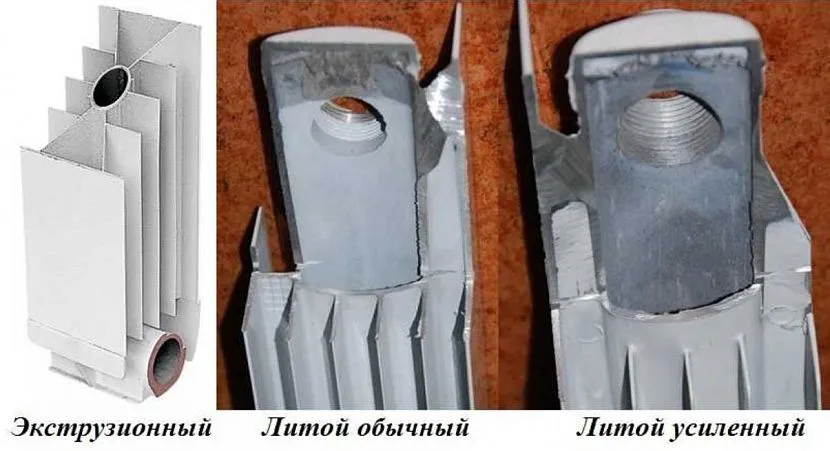

Отличие разных способов производстваИсточник mynovostroika.ru
К преимуществам алюминиевых радиаторов, изготовленных методом экструзии, относят:
- Меньшая стоимость.
- Сравнительно высокий коэффициент теплоотдачи (в соотношении с литыми аналогами).
- Малый вес, упрощающий процесс настенного монтажа.
- Меньшая ёмкость отдельных радиаторов. Это свойство обеспечивает эффективность работы конвектора при использовании в совокупности с маломощными котлами. В этом случае наблюдается снижение израсходованного топлива и оптимизация работы всей системы отопления.

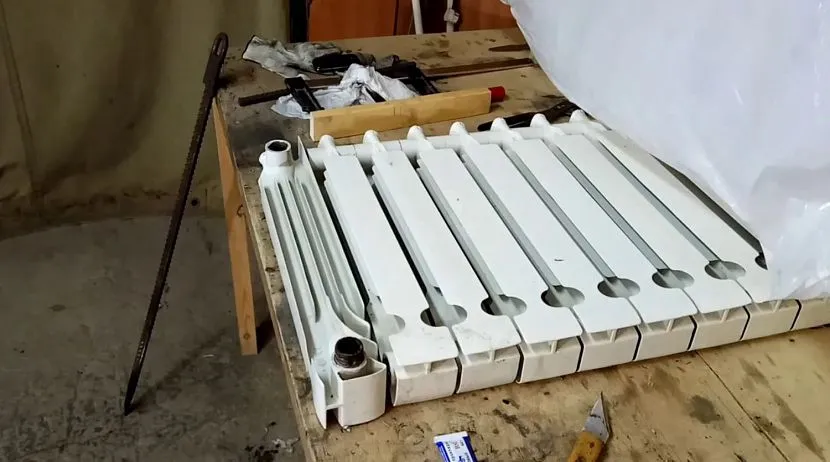

Повреждение одной секции и замена всего радиатораИсточник ytimg.com
Основным недостатком прессованных радиаторов является вышеупомянутая «монолитность». Нарастить или отсоединить одну из секций в них не представляется возможным. Например, при случайном повреждении секции, приходится менять полностью весь радиатор.
Литые
Изготавливаются по принципу сборных конструкций. Производство налажено посредством использования высокого давления и специальных пресс-форм. Соединение отдельных секций осуществляется ниппелями (резьбовыми элементами), что позволяет собрать нужное количество секций в единую конструкцию.
Герметичность соединений обеспечивается за счёт высокотемпературных прокладок, материал изготовления которых определяется типом теплоносителя. Наиболее популярными уплотнительными элементами являются поранит, графит, высокотемпературных силикон.

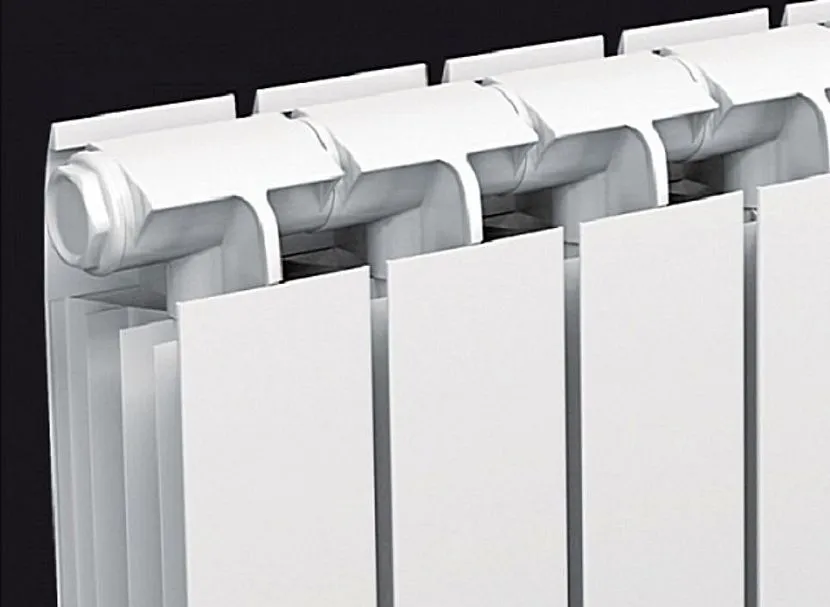

Алюминиевый литой радиатор отопленияИсточник kamburg.ru
Комбинированные
Своеобразный симбиоз, в котором используются 2 вышеупомянутых способа изготовления. Секции изготавливаются с использованием опрессованных профилей (полученных экструзивным методом), а горизонтальный коллектор – методом литья. Реализуются в разных вариациях, одной секцией или в качестве блоков.

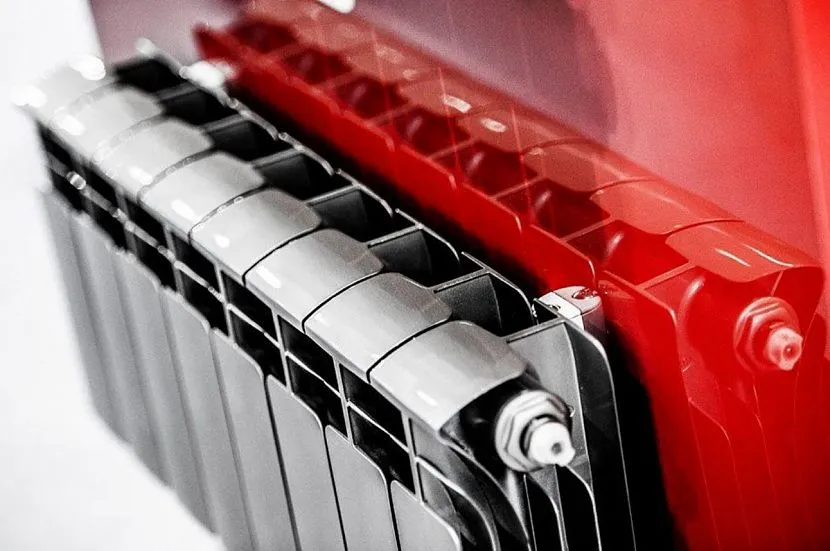

Радиатор комбинированного типаИсточник oboiman.ru
Анодированные
Радиаторы из анодированного алюминия, являются отдельной разновидностью продукции. Сплав, который не молекулярном уровне, подвергается бомбардировке анодами, получает иные химико-физические свойства. В частности, на его поверхности концентрируется особый защитный слой, снижающий гидравлическое сопротивление металла.
Металл с защитным анодированиемИсточник img.alicdn.com
К преимуществам радиаторов из анодированного алюминия относят:
- Сравнительно высокую устойчивость к коррозии.
- Улучшенные показатели КПД (лучше отдают тепло в помещение).
Недостатком такого оборудования является цена, которая значительно выше, чем стоимость радиаторов, полученных из обычного алюминия.
Характеристики алюминиевых радиаторов от Faral S.p.A.
Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии. Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.
Основные параметры алюминиевых радиаторов FARAL:
- допускается рабочее давление до16 бар, а при проведении испытаний приборов — 24 бара;
- предельная температура – не более 110 °С.
У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по — минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.
Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.
Количество секций в зависимости от мощности может составлять от 1 до 14.
Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.
При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт. Количество секций может составлять в зависимости от мощности от одной до 14.
