Делаем раструб канализационной трубы

Собираем систему канализации для дома или квартиры

Процесс соединения труб

Прежде чем разобраться в том, как соединять канализационные трубы, следует понять принцип сборки всей системы канализации.

Итак, все работы следует начинать с создания чертежа, на котором вы должны изобразить свою будущую систему. Возьмите листок бумаги и нарисуйте на нем схематично все сантехнические приборы, которые необходимо подключить к канализации (раковину, унитаз, душ или ванну и т.п.).

Схема типовой канализации

Затем соедините их линиями с основным стояком канализации. Каждая линия – это труба

Трубы между собой будут соединяться с помощью фитингов.
Обратите внимание, что канализационные трубы в доме обычно имеют всего два вида: диаметром 50 и 110 мм. Пятидесяти миллиметровые предназначены для отведения стоков от раковин, моек, ванн и душей, а также от стиральных и посудомоечных машин

Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами.
А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.

Подключение унитаза

Разобравшись, из каких элементов состоит ваша канализационная система, можно отправляться в магазин. Так как испортить канализационные трубы при работе с ними практически невозможно, не следует закупать комплектующие с запасом. Главное, не забывайте, что каждая труба на одном своем конце имеет расширение, в которое будет вставляться другая труба. Если же вы длинную трубу распилите ножовкой по металлу (срез должен быть строго перпендикулярным) на две части, то у второго элемента не будет такого расширения, и для его соединения с другой трубой или фитингом потребуется сначала установить муфту. При этом стоимость разных комплектов труб (одной с муфтой или двух коротких) будет примерно одинаковой.

Замена труб

Первым в системе канализации будет фитинг-поворотник, к которому вы с одной стороны подсоедините гибкий шланг сантехнического прибора (сифона), а с другой – трубу. Можно, конечно, обойтись и без этого фитинга, соединив сифон сразу с трубой, но в этом случае, если стык окажется не герметичным, существует вероятность протекания стыка.
Вставляя трубу в фитинг (или наоборот) обязательно соблюдайте два условия:
в стыке должна быть уложена резиновая прокладка (она продается в комплекте);
труба должна входить в фитинг (или в другую трубу) на всю возможную глубину.

Схема канализации в квартире

Далее, в местах подсоединения к этой трубе другой сантехники, ставятся фитинги-тройники. Если необходимо соединить трубы разного диаметра, воспользуйтесь специальным фитингом-переходником.
Собирая канализацию, не забывайте про создание необходимого уклона труб, иначе ваша система не обеспечит отвод жидкости.
Собирать систему надо двигаться от сантехнических приборов к главному стояку, чтобы току воды не мешали стыки.

Демонтаж изношенных элементов канализационной магистрали

Для того чтобы выполнить ремонт канализации в квартире, необходимо прежде всего выявить локацию износа. Если имеют место крупные повреждения отводных магистралей, достаточно просто отключить подачу воды в квартире, снять сантехнические приборы и приступить к удалению изношенного участка. В случае если требуется замена стояка канализации, свои действия необходимо заранее согласовывать с соседями, ведь подачу воды придется перекрыть и у них тоже. Точное время, сколько будет производиться ремонт канализационных труб, заранее сложно рассчитать. Однако правильная подготовка и следование намеченному плану гарантируют успешное завершение процесса.

Удаление поврежденных участков канализации состоит из таких этапов:

Перекрытие подачи воды в квартиру или на весь стояк. Отключения устройства сливного бачка в туалете.Для проведения демонтажа сливного бачка, необходимо отсоединить шланг для подачи воды. Демонтаж унитаза. Процесс достаточно трудоемкий, потребуется освободить основание унитаза. Иногда достаточно просто открутить болты, но порой приходится снимать слой кафеля вокруг ножки унитаза.Демонтаж унитаза необходимо выполнять с помощью специального инструмента: гаечного ключа, зубила, молотка. Демонтаж канализационной системы. Старые трубы не подлежат повторному использованию, поэтому их можно демонтировать, применяя физическую силу и молоток, не жалея. Если замена труб канализации будет производиться только в Вашей квартире, на следующем этапе потребуется выполнить надпил стояка при помощи болгарки. Надрезанную трубу следует аккуратно удалить при помощи молотка и стамески. Нижнюю часть водоотвода возле стояка можно попробовать удалить простым раскачиванием в стороны. Если эта манипуляция не приводит к желаемому результату, потребуется выполнить надрезы с помощью болгарки

Сколько разрезов сделать на трубе, не столь важно. Главное добиться ее раскола, чтобы в дальнейшем удалить отдельные фрагменты. Очистить раструб от смазки, остатков цемента и прочих загрязнений, подготовить к выполнению монтажа

Очистить раструб от смазки, остатков цемента и прочих загрязнений, подготовить к выполнению монтажа.

Моменты разборки чугуна

При полной замене конструкции на пластиковую можно не делать лишнюю работу и просто разбить все молотком. Это осуществить довольно легко, ведь чугун считается хрупким материалом. Однако если нужно разобрать только часть трубопровода, работа должна выполняться более аккуратно.

Прежде чем демонтировать чугунную канализацию, надо осмотреть всю систему, чтобы определить участок, который будет подвергаться ремонту. Затем обязательно отключают водоснабжение, чтобы стоки не попали в канализацию. Дальнейшая разборка выполняется поэтапно:

Срезается часть трубы, расположенная ниже соединения.
Осуществляется разъединение трубы с раструбом. Методы расчеканки будут рассмотрены подробнее.
Если извлечь соединение просто так не выходит, применяют паяльную лампу либо делают окружающие надрезы длиной по 20 мм.

При проведении процедур нужно обязательно пользоваться всеми средствами защиты из-за травмоопасности данной работы.

Расчеканка трубопровода с серным соединением

Независимо от того, чем была соединена чугунная канализация, перед заменой нужно обязательно провести некоторые стандартные подготовительные работы:

отключить воду;
отсоединить шланг, ведущий к унитазу;
убрать сам унитаз, открутив болты;
очистить ванную от техники и мебели.

Чтобы определить, действительно ли при соединении труб использовалась сера, нужно поднести к шву паяльную лампу. Под воздействием высоких температур сера плавится, сопровождая этот процесс неприятным запахом.

При разборе чугунных канализационных труб работу начинают с самого дальнего угла. Элемент нужно разбить молотком. Лучше использовать инструмент с пластиковым либо полимерным основанием, ведь из-за металлических насадок может засориться канализация. Найдя крестовину, ведущую к стояку, необходимо максимально расшатать ее.

Затем надо подготовить паяльную лампу либо газовую горелку. Разогревом соединений должны заниматься как минимум двое людей. Пока один разогревает и растапливает серу, другой должен расшатывать конструкцию. При этом стоит обязательно использовать перчатки и другие защитные средства.

Когда соединительное вещество полностью расплавится, из стояка можно достать крестовину. При этом стоит быть очень аккуратным, нужно не забыть удалить остатки серы, а затем дать стояку хорошенько остыть. Если чугунная конструкция оказалась слишком прочной, всегда можно сделать несколько надрезов возле трубы, которую надо убрать. Это позволит облегчить процедуру извлечения.

Расчеканка трубопровода с цементным соединением

Разборка труб из чугуна, которые были соединены цементом, практически не отличается от вышеупомянутого варианта с серой, однако является гораздо безопаснее. Все потому, что при плавлении серы выделяется много угарного газа.

Чтобы начать демонтаж, нужно отрезать часть трубы. При этом стоит отступить как минимум 30 см от места соединения. Застывший цемент убирают молотком, которым надо бить по отвертке либо стамеске, вставленной в отверстие. Все процедуры стоит выполнять максимально аккуратно, чтобы не повредить раструб.

Когда места соединения будут освобождены от цемента, нужно попробовать расшатать главную трубу. Чтобы не обрабатывать канализацию паяльной лампой или горелкой, надо изъять каболку, однако если без этого нельзя обойтись, необходимо сильно нагреть ее либо использовать специализированный ключ. Например, для 50-миллиметровой трубы применяют инструмент №№ 3 и 4.

Крестовина расположена снизу на главном стояке. Чтобы ее извлечь, можно просто использовать молоток с отверткой. При этом на протяжении некоторого времени нужно слегка постукивать по самому тройнику, чтобы образовать между ним и патрубком небольшую щель. Потом надо проникнуть в этот проем, поддеть тройник и убрать его. На проведение данных манипуляций понадобится много времени, кроме того, этот метод бывает неэффективным.

Следующим вариантом является использование паяльной лампы либо горелки. Демонтаж происходит гораздо быстрее, однако платой за это становится неприятный запах, который долго выветривается. Прежде всего надо срезать раструб крестовины. Потом в трубу помещают нагревающий прибор. На верхнюю часть трубы накладывают щит из металла, чтобы получить возможность регулировать тягу внутри стояка. При нагревании надо начинать раскачивать трубу и, как только появится возможность, убрать демонтированный тройник.

Также можно использовать болгарку. Для этого надо сначала отрезать части тройника, оставив в трубе небольшой кусок. Затем поставить некрупный диск, который смог бы свободно попасть внутрь, и прорезать болгаркой остаточные части конструкции, выбивая их молотком.

Как соединить пластик с чугуном

Необходимо отметить, что полная замена чугунных изделий пока еще не произошла. Трудоемкость установки такой канализации довольно высока. В этом случае приходится соединять изделия, изготовленные из разных материалов. Такая работа выполняется по разработанной технологии.

Стыковка с раструбом

Когда состояние чугунного изделия не вызывает никаких опасений, при этом поверхность раструба сохранила свою гладкость, для стыковки можно воспользоваться специальным уплотнителем. Работы выполняются в определенной последовательности:

Поверхность очищается от ржавчины, удаляется вся грязь.
На наружную плоскость наносится герметик.
В раструб вставляется резиновый переходник.
Новое цилиндрическое изделие монтируется в манжету.

Подобная методика считается наиболее простой. Она позволяет приступить к эксплуатации системы канализации сразу после ее сборки. К тому же для выполнения подобной работы не нужно прибегать к услугам профессионалов.

Стыковка без раструба

Когда чугунное изделие не имеет расширения в виде воронки, применяется другая технология соединения:

Болгаркой отрезается небольшой кусок трубы, выполненной из чугуна. Таким образом выравниваются торцы детали.
На края наносится специальный герметик.
Поверх надевается хорошо смазанный полимерным составом переходник.
В соединение вставляется пластиковая труба. Герметичность такого стыковочного узла всегда остается довольно высокой.

Использование силикона и льна

Этот вариант соединения предполагает применение льняной подмотки. Для этого требуется выполнить ряд операций:

Там, где пластик совмещается с чугуном, труба из ПВХ обрабатывается сантехнической подмоткой.
Цилиндрические изделия соединяются друг с другом. Остатки нити любым острым предметом, например, отверткой, заталкиваются в образовавшуюся щель.
Стыковочное место нужно покрыть полимерцементным раствором, состоящим из цемента, клея ПВА и воды.

Когда работы закончены, нужно выждать одни сутки и только после этого приступать к эксплуатации канализации.

Другой вариант соединения чугуна и ПВХ предполагает применение сантехнического силикона. Эта методика показывает положительный результат, если в стыке имеется небольшой зазор, примерно 2 мм.

Изделия предварительно хорошо высушиваются. Для этого можно воспользоваться строительным феном. Узкий промежуток заливается сантехническим силиконом с применением специального пистолета. От глубины проникновения состава зависит прочность соединения: чем она глубже, тем лучше.

Силикон высыхает через 5 часов, и только после этого можно начинать эксплуатировать систему водоотведения.

Пластик с пластиком

Как соединить канализационные пластиковые трубы при сборке самотечной бытовой канализации? Для соединения и трубы, и фасонина комплектуются раструбами с резиновыми кольцевыми уплотнителями. Труба с некоторым усилием вставляется в раструб — и можно монтировать следующий стык.

В отличие от чугунных раструбов, требующих чеканки, пластиковая канализация при необходимости столь же легко демонтируется или разбирается для прочистки.

Как своими руками отрезать пластиковую трубу по месту и подготовить ее к стыковке с раструбом?

Я делаю это следующим образом:

Размечаю положение реза с учетом глубины раструба;
Оборачиваю трубу листком бумаги, совместив его края, и провожу по краю листка окружность. Она будет в точности перпендикулярна продольной оси;

Отрезаю трубу по разметке болгаркой с абразивным кругом. По металлу или по камню — все равно;

Тем же абразивным кругом снимаю наружную фаску. Она сильно упростит сборку раструбного соединения;
Острым ножом зачищаю внутреннюю поверхность от заусенцев.

Как собрать раструб, если труба не хочет входить в кольцевой уплотнитель?

Убедитесь, что уплотнительное кольцо не перекручено и по всей окружности уложено в кольцевую канавку в раструбе;

Нанесите на внутреннюю поверхность раструба немного жидкого мыла или любой другой смазки на водной основе. Ни в коем случае не используйте для смазки машинное масло и прочие ГСМ: они заставят резину уплотнителя растрескаться.

Можно ли соединить вместе две безраструбных пластиковых трубы? Разумеется. Для этой цели служит канализационная муфта — короткий патрубок с двумя раструбами.

Монтаж выполняется точно так же, как в случае стыковки раструбных труб.

При монтаже горизонтальных участков канализации, которую не предполагается разбирать для , практикуется сборка на силиконовый герметик.

Хуже от этого точно не станет: силикон обеспечит герметичность даже в том случае, если при долгом простое резиновые уплотнители утратят эластичность и дадут течи. Однако я настоятельно рекомендую читателю воздержаться от экономии на герметике: дешевый силикон не держится на гладком пластике, лишая дополнительное уплотнение всякого смысла.

Компенсирующий патрубок

Что делать, если дополнительный фасонный элемент (тройник, крестовину, ревизию и т.д.) нужно врезать в прямой участок трубы?

На выручку придет компенсирующий патрубок, снабженный удлиненным раструбом.

Врезка выполняется так:

Вырезается участок трубы. Желательно — около раструба. Если ближайший раструб далеко, на гладкий конец нижней по ходу стоков трубы надевается канализационная муфта;
На верхнюю трубу до упора натягивается компенсатор;
В раструб нижней трубы или муфты вставляется гладкий конец фасонины, которую мы хотим смонтировать;
Компенсирующий патрубок опускается по трубе в раструб фасонного элемента;
Горловина последнего фиксируется хомутом или клипсой, чтобы предотвратить ее смещение и расстыковку соединения.

Установка с помощью герметика и специального клея

При монтаже поливинилхлоридных труб раструбных для канализации можно воспользоваться силиконовым герметиком или сантехническим клеем. Такой метод соединения обеспечивает высокую надежность места стыка, причем работы выполняются очень оперативно (про «Какие бывают соединения канализационных труб в зависимости от используемого материала для трубопровода»). Обязательное условие, которое необходимо соблюсти, − это выдерживание определенного промежутка времени после укладки изделий. Это требование необходимо для окончательного застывания герметика, и лишь затем система проверяется на герметичность.

При выборе клея или герметизирующего состава учитывайте место монтажа трубопровода: наружное или внутреннее. Также клеевые смеси можно приобрести в любом магазине строительных изделий или сантехнической продукции. Данный метод соединения довольно надежен и приемлем при укладке канализационных линий внешнего и внутреннего размещения. «Как происходит укладка канализационных труб – пошаговое руководство от специалиста».

Монтаж с помощью герметика и клея происходит в определенном порядке:

Наружный ровный конец трубы раструбной следует потереть наждачной бумагой с крупным зерном. Шероховатая поверхность, которая получится после процедуры, обеспечит наилучшее склеивание со стенками внутри воронкообразного расширения.
Примерно на расстоянии два сантиметра от края трубы нанести полоску клея или герметика, причем ее ширина должна оказаться такой, чтобы клей после помещения трубы в раструб не вытек за пределы трубы, а равномерно распределился по ее поверхности.
Дать герметику возможность немного подсохнуть − примерно полминуты.
Затем вставить конец элемента с клеем в раструб и прижать на пару секунд.
После этого дать изделию определенное время на застывание. Более точные цифры указаны на таре с применяемым препаратом.
Выдержав все условия, протестировать систему.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Расчеканка чугунных труб

Подготовка к ремонту

Иногда появляется необходимость осуществить ремонт какой-то части системы канализации. Однако не всегда такой ремонт можно произвести, не разъединяя трубы. Когда требуется заменить участок трубопровода, следует сначала осмотреть место будущей работы, чтобы определить, как были соединены трубы между собой в свое время.

Часто главная сложность состоит в том, что трубы, особенно расположенные в земле, залиты специальным составом, препятствующим их разъединению. В этом случае и возникает вопрос, как расчеканить чугунную трубу без особых затрат сил и времени.

Демонтаж патрубков проводят с особой осторожностью

Технология расчеканки труб

Не меньшую проблему может создать расчеканка чугунных труб своими руками, проводимая при замене стояка или же смене унитаза. При этом возникает необходимость как можно аккуратнее провести расчеканку патрубка чугунной трубы. Процесс расчеканки выглядит так:

Первое действие, которое надо предпринять, это – простучать молотком раструб трубы, стараясь не расколоть его, чтобы избежать полной замены стояка.
Убедившись в том, что раструб движется довольно свободно и может быть освобожден без особых проблем, поскольку был зачеканен при помощи каболки, можно приступать к демонтажу:
немного расшатать раструб из стороны в сторону;
поддеть отверткой и чуть вытянуть веревку;
крепко захватить веревку плоскогубцами;
аккуратно, не торопясь, вытягивать веревку, одновременно продолжая расшатывать тубу.

Каболку необходимо поддеть и вытащить

В том случае, когда раструб после простукивания не сдвигается с места, то есть, зачеканка чугунных труб была проведена с помощью заливки серой, придется применить способ ее выжигания:

осторожно прогревать трубу по кругу с помощью паяльной лампы или горелки;
стараясь не повредить трубу, продолжать аккуратное постукивание молотком по трубе;
когда раструб начнет сдвигаться с места, слегка расшатывать его из стороны в сторону при помощи разводного ключа.

После того, как раструб благополучно освобожден, его надо очистить, используя зубило или стамеску. Особо тщательно следует очищать седло раструба, куда будет помещена уплотнительная резина.
Резиновое кольцо-уплотнитель покрыть специальной смазкой и вставить в раструб.
Установить в уплотнитель новую деталь.

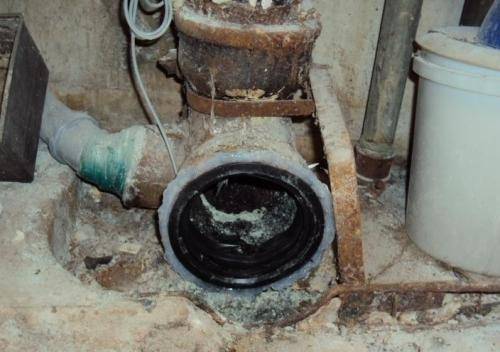

Вставленное в раструб кольцо-уплотнитель

Видео процесса расчеканки

Как выполняется расчеканка чугунных труб – видео, представленное ниже, покажет еще более наглядно.

Особенности внутренней разводки

Особенности обустройства канализации состоят в том, что основой функционирования домашней канализации является сила тяжести. Продукты жизнедеятельности двигаются по каналам самотеком под влиянием гравитации. Для того чтобы стоки от потребителя воды попали в стояк, все линии должны иметь уклон 1-1,5%. Так, при длине линии 200 см перепад высоты между отводом и выходом трубы в общий сток должен составлять 2-3 см. На каждый поворот добавляется еще 1 см. Если не соблюдать этих правил, то магистраль будет постоянно забиваться отходами.

Следующим нюансом является подбор правильного размера сечения и конфигурации магистрали.

Следует выбирать пластиковые канализационные трубы такого диаметра:

стояк, тройник, отвод и гофра от унитаза — не менее 100 мм;
магистраль от ванны, умывальника и кухонной раковины — 50 мм;
слив от стиральной и посудомоечной машин — 32 мм.

Поскольку самые крупные отходы жизнедеятельности поступают от унитаза, то расстояние от него до стояка должно быть минимальным. Если для прокладки труб понадобится изменить их направление, то делать это лучше с помощью отводов под 45°, так как крутые повороты могут забиваться.

Подгонка заготовок по размерам

Особенностью изделий из полимерного материала является изменение их размеров под влиянием температуры. Так, при ее повышении на 1° происходит увеличение длины звена на 0,5%. Это нужно учитывать при проведении расчетов, чтобы не устанавливать повороты впритык к стенам. Всегда нужно оставлять 1-2 см запаса для демпферного расширения звеньев. Незначительное искривление на прочности и герметичности не сказывается.

При нарезании заготовок необходимо проверять, чтобы диаметр трубы соответствовал этому показателю фитингов, используемых при прокладке коммуникаций. Технические показатели нанесены на самих изделиях, но лучше их проверить заранее, еще до начала сборки. Следует помнить, что плотность соединения и герметичность достигаются за счет использования прокладок. Разница между внутренним и внешним диаметрами соединяемых звеньев составляет 2 мм. Незначительный люфт позволяет компенсировать незначительные ошибки, допущенные при проектировании, нанесении разметки и сборке.

Сочленение в раструб

Рассмотрим особенности соединения пластиковых труб. Они выполняются с помощью раструбов, внутри которых установлены резиновые прокладки, кольца и манжеты. Лучшими в плане долговечности считаются двойные прокладки с пластиковым кольцом. Их тяжело собирать, но приложенные усилия окупаются надежностью и долговечностью стыка. Перед соединением деталей необходимо удостовериться в том, что резинка правильной формы, плотно расположена в пазу раструба и не перекошена. Если изделие бракованное или было повреждено при сборке, то следует ее заменить на исправную деталь.

Места крепления являются самыми слабыми точками трубопровода. Со временем прокладочный материал ссыхается и уменьшается в объеме. Чтобы замедлить этот процесс, необходимо использовать качественную смазку с консервирующим эффектом. Для этого не подходит мыло и автомобильные масла. Эти вещества вызывают коррозию резины. Профессионалы рекомендуют использовать силиконовую смазку.

Края отпиленной трубы необходимо зачистить, чтобы получить фаску. После того как отрезок будет вставлен в раструб, его необходимо продвинуть вперед до упора и подать назад на 10-15 мм.

Раструб канализационной трубы: назначение, размеры и способы монтажа

Монтаж канализационного коллектора подразумевает надежное соединение трубных элементов. В результате выполненной работы система должна иметь отличную герметичность. Достичь плотного стыкования туб между собой позволяет раструб канализационной трубы. Чтобы грамотно соединить элементы таким способом, нужны специальные навыки и знание методов монтажа коллектора.

Определение и назначение раструба канализационной трубы

Раструбом называют специальное расширение с одного конца канализационного элемента. В него вставляется стандартный конец следующей тубы. Согласно стандартам все раструбные изделия имеют один ровный срез, и один расширенный. Таким образом, все элементы стыкуются через раструб последовательно.

По типу материала изготовления существует несколько видов изделий для канализации:

керамические;
чугунные;
полимерные;
бетонные.

Методы герметизации мест стыка зависят от материала использованных элементов.

Раструб выполняет такие функции:

позволяет монтировать коллектор без хомутов, фитингов и прочих вспомогательных деталей;
обеспечивает герметичность системы по всему диаметру;
работает как ребро жесткости при устройстве подземного наружного коллектора;
упрощает монтаж/демонтаж участков системы.

Канализационный коллектор с раструбами служит от 50 и более лет без необходимости проведения ремонта.

Размеры раструбов

Основные размеры полимерных труб для прокладки внутренней части канализации:

Сечение трубы (мм)	Внутренний диаметр раструба (мм)	Протяженность раструба (мм)
32	32,3	18 (мин) и 24 (макс.)
40	40,3	18 (мин) и 26 (макс.)
50	50,3	18 (мин) и 28 (макс.)
75	75,4	18 (мин) и 33 (макс.)
110	110,4	22 (мин) и 36 (макс.)

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
Заливают битумную мастику или раствор цемента в имеющуюся щель.
Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см. После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность.

Демонтаж раструбного элемента

Проведение ремонтных работ канализационной системы часто сопряжено с необходимостью демонтажа её участка. Здесь действуют в зависимости от метода проведенного ранее стыкования туб:

При использовании герметика или клея достаточно с усилием потянуть вогнанную трубу на себя. Она покидает паз достаточно легко.
Если использовалась зачеканка, необходимо срезать кусок изделия до воронки. Затем оставшийся отрезок тубы перфоратором размечают на четыре элемента и каждый из них достают с помощью стамески и молотка.

При использовании контактной сварки действуют тем же образом.
