Правильное устройство дренажа вокруг дома: разбор основных технических моментов

Конструктивные элементы и материалы

Колодцы — выполняют ряд функций:

1. Сбор и отвод воды.
2. Контроль рабочего состояния конструкций.
3. Техническое обслуживание.
4. Фильтр отстойник.

В зависимости от назначения, их диаметр может быть от 30 сантиметров до одного метра. Для глубинного дренажа применяют бетонные кольца или готовые пластиковые колодцы промышленного производства. Можно использовать, пластиковые трубы большого диаметра.

• Лотки — применяются при открытом дренаже, их изготавливают из бетона и пластика, а также выкладывают кирпичом или камнем.
• Решётки — для стока воды и защиты лотков от попадания крупных предметов. Они могут изготавливаться из пластика, бетона или чугуна.
• Трубы и соединительные элементы — применяют изделия, в которые может проникнуть влага сквозь их стенки. Обычно применяют гофру из пластика.

Если нет возможности использовать специальные трубы (дрены), возникает вопрос, как сделать дренажную трубу самостоятельно? Для этого можно взять асбестовую или обычною пластиковую трубу диаметром от 70 до 150 миллиметров, в зависимости от размеров коммуникаций и планируемого объёма воды. С помощью сверла или ножа сделать в ней отверстия, размер которых не должен превышать, диаметр щебня.

• Щебень — для подсыпки и образования дренажного слоя применяют материал крупной фракции, из камня твёрдых пород.
• Песок — используют в качестве подсыпки и уплотнения дна траншеи. Применять следует чистый материал речного происхождения.

• Геотекстиль применяют для уменьшения попадания в конструкцию глинистых отложений и грунта.
• Профилированная двухслойная мембрана или геокомпозит — применение мембраны даёт возможность снизить расходы природных сыпучих материалов и облегчает процесс монтажа.
• Гидроизоляционные материалы используют при расположении конструкции непосредственно у зданий, для подготовки стен расположенных ниже уровня грунта и обработки лотков, если они изготовлены из бетона.
• Насосы — если нет возможности отвести воду самотёком.

Пристенный дренаж

Располагают на расстоянии не менее полутора метров от фундамента и метра от отмостки, глубже фундамента, глубже уровня промерзания грунта. Канава копается на глубину, большую расчетной глубины на 30 см – для подсыпки.

Выполняют подсыпку – 100-150 мм песка, проливают водой, затем 150-200 мм щебня, укладывают геотекстиль, затем укладывают и соединяют трубы, заворачивают трубы в геотекстиль, засыпают щебнем, затем песком. Укладку труб выполняют от колодца.

Уклон выполняют от 2 до 10 мм на погонный метр (согласно СНИП 2.04.03). На каждом втором повороте труб или через 50 м устанавливают колодец.

Диаметры дренажных деталей

Дренирующие конструкции обладают разным диаметром — от 50 миллиметров до 425. Это дает возможность обустраивать осушающие сети разной производительности. Для отвода значительных объемов воды необходима сеть большого сечения —30-40 см.

Для бытовых сетей в большинстве случаев хватает изделий с проходом до 20 см. Наиболее востребованы на участках дрены сечением 11 см.

Чтобы вычислить диаметр сети необходимо принять во внимание особенности участка:

1. Уровень увлажнения и вид почвы.
2. Коэффициент фильтрации.
3. Глубину промерзания грунта.
4. Размеры притока воды и т.д.

Когда необходимо дренировать подворье площадью до 400 м² хватит труб сечением 11 см. Изделия такого же размера укладываются и для осушения фундамента здания. Радиус отведения грунтовой воды трубой сечением 11 см составляет 5 метров.

Смотреть видео

Дренажная система грунтовых и водосточных вод в частном доме

Для больших площадей применяются дренажные трубы большого диаметра для канав (20 см). Глубина их заложения равняется примерно 8 м с учетом давящей нагрузки от почвы.

ТБД (трубы большого диаметра) диаметром 31,5 и 42,5 см являются шахтными и используются в большинстве случаев, чтобы обустроить дренажный колодец. Такие изделия выдерживают максимальные давящие нагрузки.

Почему возникает необходимость использовать дренаж?

Влага действует разрушающе вначале на бетонный фундамент, на котором появляется домашний грибок и другие формы вредных микроорганизмов, которых немало обитает в элементах конструкции дома.

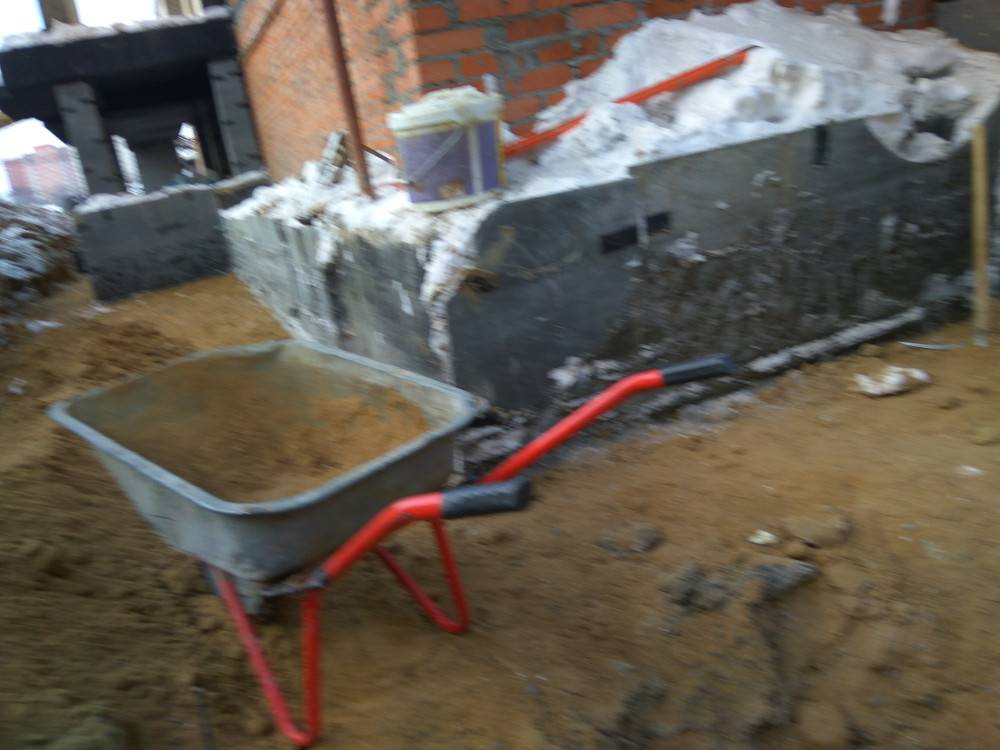

Строительство дренажа вокруг дома.

Это происходит из-за банального просчета или желания сэкономить средства, не устраивая такие важные инженерные сооружения, как дренажная система защиты дома от разрушительного влияния, которое могут нести талые и грунтовые воды.

Но эта ситуация поправима. Проведение работ по устройству пристенных дренажей возможно даже после того, как окончились основные строительные работы. Основным назначением дренажа фундамента, или, как его еще называют, пристенного дренажа, является отведение грунтовых и талых вод от конструкций домов и хозяйственных построек.

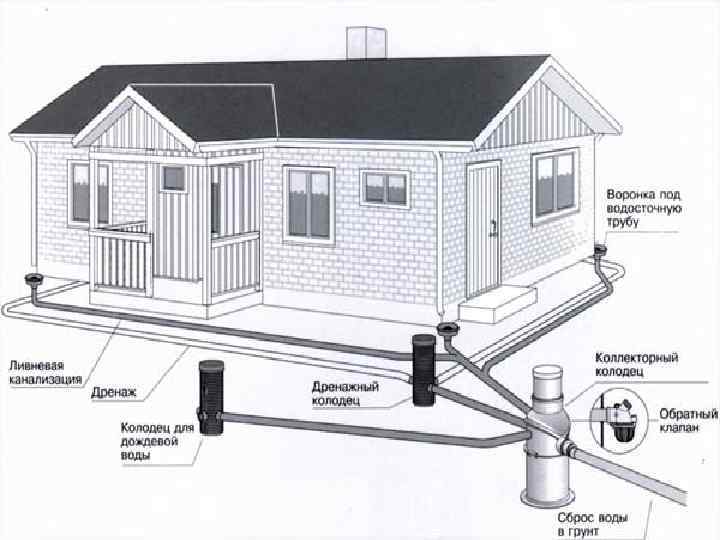

В состав дренажа входят:

1. Системы труб и водопроводов.
2. Смотровой колодец и коллектор, которые служат для того, чтобы накапливать отведенные воды перед тем, как они будут сброшены в естественный водоем или в централизованную канализационную систему.

Дренажные системы могут иметь различные конструктивные особенности, на которые влияет:

1. Рельеф участка.
2. Состав грунтов.
3. Высота залегания подземных вод.
4. Геометрические размеры защищаемых строений.

Назначение дренажной системы

Все знают, зачем делается отмостка. Она помогает воде с крыши и осадкам не впитываться в землю прямо около фундамента дома, не создавая тем самым дополнительную нагрузку на гидроизоляцию. Ведь она в первую очередь делается для защиты основы от уже имеющихся в почвах вод.

Но если не сделать дренаж у отмостки, то вода будет стекать по ней, впитываясь прямо под этой конструкцией. Получается, что фундамент лишается части нагрузки, вместо нее большое давление получает отмостка, которая делается не так крепко, как основа целого дома или другой постройки.

Решают эту задачу обычно дренажем вокруг дома и отмосткой. Он опоясывает отмостку под землей и равномерно распределяет всю осадочную воду по почвам вокруг дома. Этот прием снижает нагрузку как на фундамент, так и на отмостку.

Среди причин, когда постройке необходим дренаж:

• Почва пучинистая, глинистая, склонна к сильному движению в разные сезоны.
• Строение располагается в низине.
• Грунтовые воды проходят очень близко к фундаменту.
• Отмостка не сделана как монолитная конструкция.
• Фундамент находится выше точки промерзания грунта.

Разновидности дренажных систем

Схема дренажа вокруг дома делится на две

основныеразновидности :

• Поверхностный (нарушает эстетический вид участка);
• Глубинный (используются перфорированные трубопроводы).

Поверхностный дренаж

Поверхностный дренаж вокруг дома более доступный, простой и легкий в исполнении всех необходимых операций. Такие дренажи не справляются с грунтовыми водами и применяются лишь для отведения талой и дождевой воды. Существуют следующие поверхностные системы дренажа

• Линейная . Используется для отведения дождевых и талых вод со всей площади участка. По вырытым в почве траншеям вода отводится в специальный колодец, где скапливается. Такие каналы закрываются сверху декоративными решетками;
• Точечная . Применяются для быстрого сбора воды из одного источника. Такой дренаж закрывается специальной решеткой из металла для предотвращения засора. Все локальные точки при помощи труб соединяются с основным трубопроводом, который отводит воду в дренажный колодец;

Аккуратно закрытые точки не помешают ни обитателям двора и не испортят экстерьер дома Источник evkrov.ru

• Открытая . Является системой каналов и водосточных лотков, предназначенных для отведения избытков воды. Ее беспрепятственное движение обеспечивается скосом в траншее под углом около 30о, направленным в сторону основной траншеи или дренажного колодца. Преимуществом дренажной системы открытого типа являются низкая стоимость и простота выполнения необходимых работ. К недостаткам можно отнести разрушаемость стенок траншеи и не эстетичный внешний вид;
• Закрытая . Обустройство аналогично открытому дренажу, за исключением использования специальных лотков с декоративными решетками, что позволяет увеличить срок службы конструкции, а также повысить безопасность;
• Засыпная . Система такого типа применяется на участках с небольшой площадью, где нецелесообразно производить монтаж открытого дренажа. Обустройство засыпного дренажа начинается с выкапывания канала глубиной в 1 метр (уклон должен направляться к дренажному колодцу). Основание траншеи покрывается геотекстилем, после чего она засыпается крупнодисперсным щебнем или гравием. Для придания эстетичного вида участку, конструкция сверху покрывается слоем дерна. Такой дренаж дома и участка имеет свои недостатки, к ним можно отнести невозможность обслуживания в процессе эксплуатации без проведения демонтажных работ.

Так выглядит схема засыпной защиты от влаги Источник vse-o-kanalizacii.ru

Дренаж глубинного типа

В местах с высоким уровнем подземных вод, либо во владениях с глинистым грунтом, расположенных в низменностях, применяется схема глубинного дренажа вокруг дома. Системы такого типа должны справляться с отведением больших объемов воды, поэтому процесс обустройства сопровождается использованием перфорированных труб, диаметр которых зависит от количества отводимой жидкости.

Защита фундамента от влаги с помощью специальной отмостки

Для отведения дождевых и талых вод устанавливают отмостку фундамента. Прежде всего, необходимо определить глубину отмостки, затем выкапывают траншею, начиная от фундамента. Ширина траншеи должна быть не меньше одного метра. Из нее удаляют все растения, дно засыпают песком, который необходимо утрамбовать, поливая водой, для того чтобы придать плотность. Выдерживают слой в 100 мм. Если вы будете использовать отмостку как дорожку, уложите дополнительный слой из гравия. Поверхность заливают бетоном. Отмостка тоже должна быть под уклоном, чтобы осадки стекали, и фундамент был защищен от воды.

Следующие правила помогут вам правильно установить отмостку. Она должна быть единой по всему периметру, без повреждений. Соблюдайте обязательно уклон. Чтобы бетон обладал водоотталкивающими свойствами, его поверхность покрывают цементом или водостойким клеем.

Отмостка позволяет отвести атмосферные осадки в виде дождя и талого снега на безопасное расстояние, но защитить фундамент от подземных и грунтовых вод она не способна. Поэтому для получения отличного результата необходимо установить как отмостку, так и дренажную систему. Вместе эти системы отлично справятся со своей задачей.

Специальная отмостка и дренаж фундамента фото:

Отмостка фундамента

Установка перечисленных выше систем – работа не такая уж сложная. Данные рекомендации позволят вашему дому простоять долгие годы, и вам не потребуется проводить ремонт или восстановление фундамента и других частей дома.

Монтаж глубинной дренажной системы

Дальнейшие монтажные работы выполняются по алгоритму:

• подготовка котлована под сливной резервуар;• подготовка траншей под прокладку трубопровода с разметкой мест установки смотровых колодцев;• уплотнение дна коммуникаций песком;• укладка геополотна в траншеи и насыпание слоя щебня (около 10 см толщиной);• укладка труб с соблюдением уклона и засыпка их щебнем на 20 см;• заворачивание труб в геополотно;• соединение всех элементов дренажной системы;• закрытие грунтом.Глубина траншей зависит от глубины расположения фундамента — траншеи следует рыть глубже, чтобы избежать проникновения воды.

Устройство и технологические детали

Сооружение пристенного дренажа фундамента потребует подготовки необходимых комплектующих материалов и инструментов.

Инструментальный набор:

• лопаты и лом для земляных работ;

• трамбовочные приспособления (электрические, бензиновые либо ручные);

• вспомогательный инвентарь — ведра и тачки.

Для укладки и монтажа дренажной системы потребуются:

• дренажные перфорированные трубы и соединительные детали;

• гофрированные емкости с входами для труб — для смотровых колодцев;

• вместительная емкость для центрального сливного резервуара;

• геополотно для выстилки траншеи;

• сыпучие дренажные материалы — песок и щебень.

При выборе труб лучше остановиться на ПВХ, ввиду их устойчивости к износу и нагрузкам давления. Такая дренажная система прослужит около 20 лет, не требуя ремонта и замены отдельных участков.

Процесс устройства пристенной дренажной системы складывается из нескольких этапов:

• разметка контура и пути слива;

• подготовка траншей;

• укладка и монтаж системы труб и колодцев;

• закрытие траншей и утрамбовка грунта.

Разметка контура пристенного дренажа фундамента начинается с определения точки слива системы. Для нее лучше выбрать наиболее нижнюю точку участка, чтобы обеспечить естественный уклон дренажных труб.

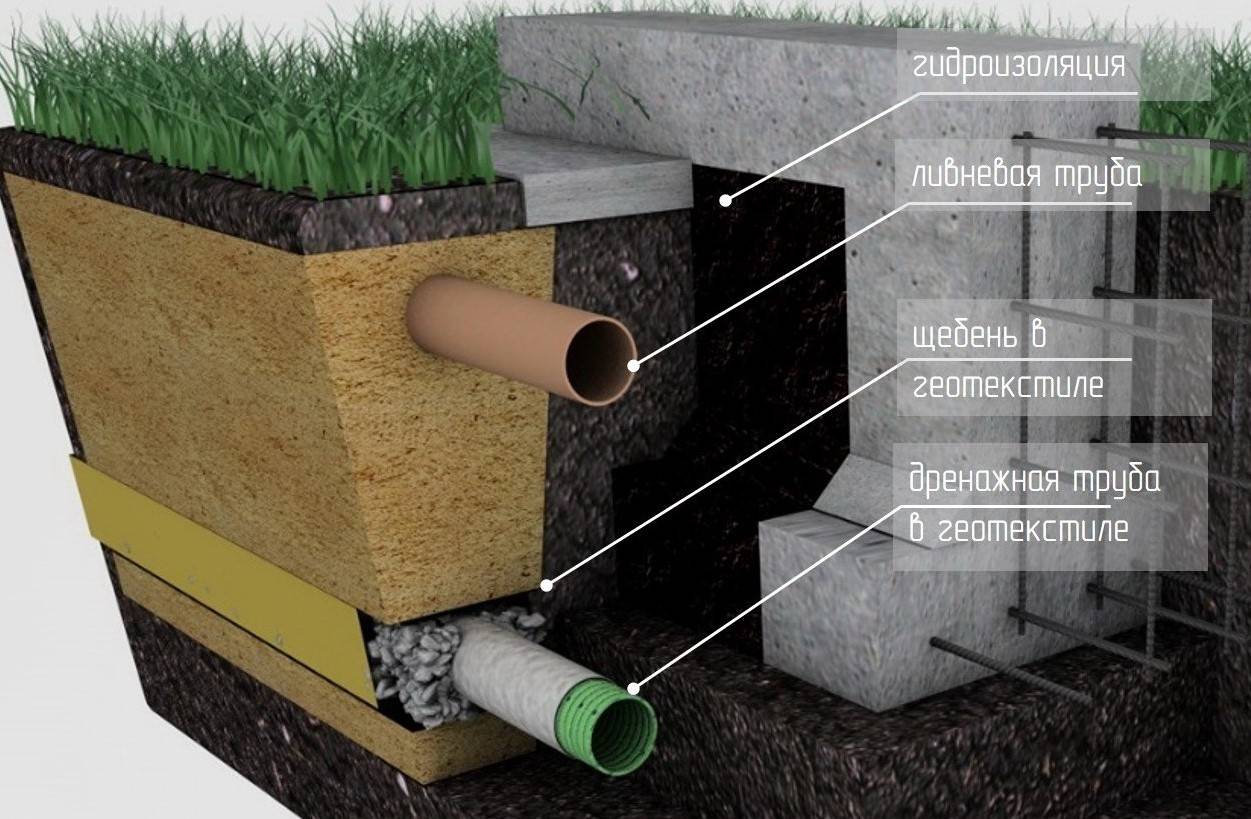

Принцип обустройства присненного дренажа

Прокладывать контур дренажа следует вплотную к фундаменту здания или на расстоянии не более полуметра от него. Глубина при этом должна превышать заглубление фундамента для стока воды вниз и избежания попадания внутрь.

При прокладке дренажной системы вплотную к фундаменту рекомендуется провести дополнительную гидроизоляцию стенок подходящим способом.

Рыть траншею следует с соблюдением общего уклона примерно по 2 см вниз на каждый метр контура. Неровности и погрешности наклона сглаживаются путем отсыпки и уплотнения песка на дне канавы.

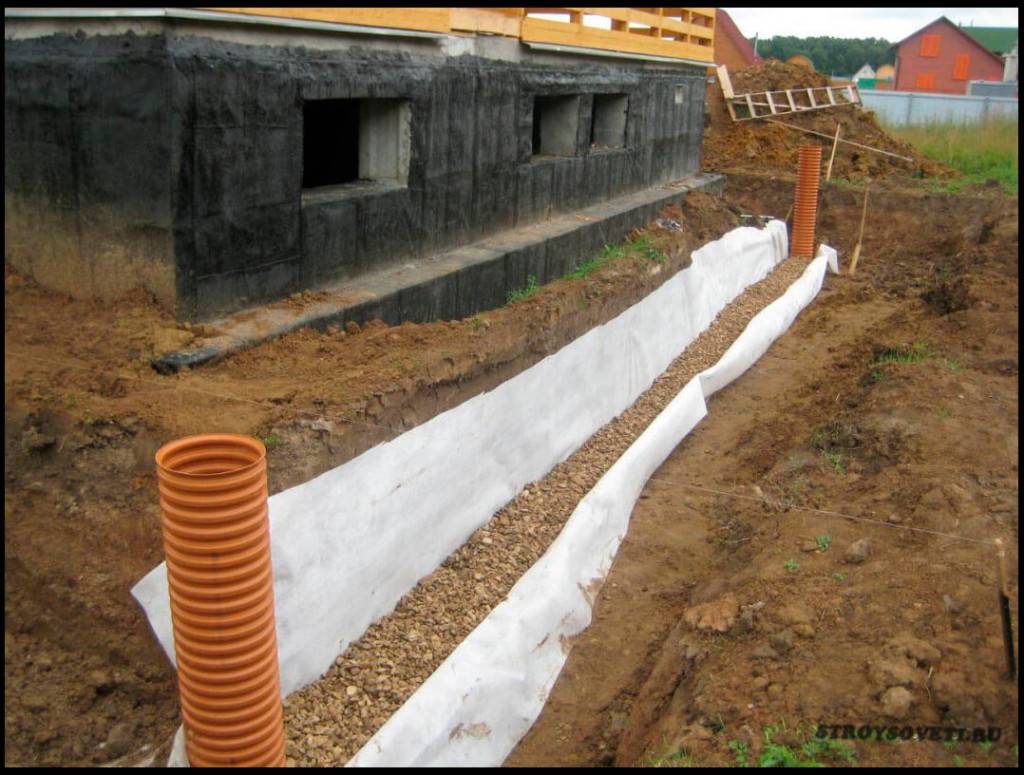

На утрамбованный песок настилается геополотно. Края полотна должны закрывать стенки траншеи и выходит за ее пределы. Свободные концы потребуются для укутывания дренажного контура.

Поверх геополотна насыпают слой щебня высотой около 10-15 см и выравнивают, формируя место для укладки трубы. Отсыпка должна повторять заложенный угол наклона.

Следующий этап — укладка дренажной трубы. При укладке отверстия перфорации должны располагаться по бокам, а цельные стороны — вверху и внизу. На стыках, где будут расположены смотровые колодцы, следует оставить резерв длины для ввода.

Место входа дренажных труб в смотровые резервуары не должно превышать в высоту 20 см от дна — в этом случае попавший мусор останется на дне, не засоряя систему.

Уложенные и смонтированные трубы засыпают щебнем с толщиной слоя около 2-3 дм и заворачивают краями геополотна в виде свертка с нахлестом краев друг на друга.

Последний этап — закрытие траншеи вынутым грунтом и трамбовка поверхности. После этого сверху можно применять любые ландшафтные и дизайнерские решения, включая устройство цветников.

К контуру пристенного дренажа можно присоединять придомовую ливневую канализацию (точечного или линейного типа) и точки сброса воды с крыши.

Полезные советы:

• на трубах, входящих в основной резервуар, желательно установить обратные клапаны — так при переполнении вода не хлынет снова в систему;

• основной резервуар для слива воды может обустраиваться без дна с дренажным слоем внизу для вывода излишков в грунт вдали от дома;

• при высокой влажности грунта стоит принять меры по дополнительной гидроизоляции траншей, проложив гидробарьер по внешней стенки для отсечения воды с участка.

Правильное устройство пристенного дренажа дома с соблюдением правил и технологий надежно сохранит оптимальный баланс влажности и целостность фундамента.

Устройство дренажа для фундаментов разных типов

Дренаж плитного фундамента выполняется таким образом.

После проведения земляных работ

• Присыпают конструкцию гравием, после чего тщательно трамбуют.
• Укладывают трубу, постепенно засыпая ее для надежной фиксации.
• После того, как труба полностью покроется засыпкой, насыпают сверху десятисантиметровый слой песка, который тщательно поливают водой и утрамбовывают.
• Далее следует уложить еще слой геотекстиля, а сверху – слой гравия.
• Не засыпанные участки геотекстиля выводят наверх, укладывают, сверху накрывают двумя слоями утеплителя.
• Монтируют опалубку, которую покрывают пленкой.
• Устанавливают арматуру и заливают всю конструкцию бетоном.

Оборудование и инструменты для производства работ

• Нивелир строительный, для определения угла наклона, а также верхней и нижней точки. Если коммуникации небольшой протяжённости и не занимают значительную площадь, можно применить водяной уровень.
• Штыковые и совковые лопаты, в случае большого объёма работ и возможности применения, можно дополнительно привлечь экскаватор.
• Строительная тачка и вёдра, для доставки сыпучих материалов.
• Дрель — пригодится, если надо изготовить дрены самостоятельно.
• Мастерок и корыто, для приготовления раствора.
• Набор инструментов для каменщика, когда предстоит выполнить монтаж из кирпича или камней.
• Рулетка.

Существующие разновидности дренажа

Сегодня применяется несколько основных типов дренажных систем, при помощи которых организуется сбор и отвод влаг с придомовой территории. При выборе любой из них гарантируется высокая эффективность, но при условии правильного выполнения проектных и монтажных работ. Основное различие состоит в сложности конструкций, временных и финансовых затрат, необходимых для их реализации. Владелец может использовать одну из следующих видов систем:

• закрытая;
• засыпная;
• открытая.

На практике при строительстве применяется несколько видов дренажной системы, а основное отличие заключается в их открытости по отношению к окружению. Каждая из них обладает определенными особенностями и недостатками, а выбор основывается на учете грунта и специфических особенностях местности.

Открытая система

При обустройстве открытой системы формируются канавы, глубина которых варьируется от 50 до 70 см, а ширина способна достигать полуметра и более. Вырыть их с учетом возможностей современной техники не составляет труда, но при таком варианте заметно страдает ландшафтный дизайн. Существует также проблема безопасности передвижения по участку, так как требуется осуществлять прыжки через канавы при желании добраться до другой стороны участка.

Проблема открытых траншей обычно решается при помощи декоративных решеток, которыми сверху прикрывают сформированные в земле канавы. Такие конструкции выглядят внешне привлекательными, а также обеспечивают защиту от попадания внутрь различного мусора и посторонних предметов.

Засыпные конструкции

Дренажные системы засыпного типа также предполагают формирование глубоких канав, которые сверху заполняю специальными материалами, которые хорошо пропускают влагу. Обычно для таких целей используется:

• крупный гравий;
• битый кирпич;
• щебень.

Обустроить дренаж закрытого типа собственными силами несложно, а обустройство системы не потребует значительных финансовых затрат, физических и временных ресурсов. Перед началом работ выполняется разметка, после чего аккуратно срезается дерн в зоне проведения плановых работ. Снятый слой следует сохранить, так как в дальнейшем он позволит скрыть участки, в которых проводилась копка траншей.

Далее формируются канавы необходимой глубины и ширины, а на дно выкладывается геотекстиль. Он позволяет продлить временные сроки беспроблемной эксплуатации системы. Канавы не требуется засыпать с горкой, поэтому сверху оставляют несколько сантиметров свободного пространства. Его на финишном этапе заполняют ранее снятым дерном, что обеспечивает сохранность эстетического вида ландшафтного дизайна.

Недостатком закрытых дренажных систем принято считать сложность ухода. Если из открытой системы всегда можно легко убрать мусор и прочистить канавы, то сделать подобное на засыпных участках гораздо сложнее. Риск попадания посторонних предметов сводится в закрытых системах к минимуму, но всегда существует вероятность заиливания. Если пропускная способность снизится, то проводится повторное снятие дерна и замена наполнителя.

Дренаж закрытого типа

Монтаж системы закрытого типа считается самым сложным, но специалисты говорят о его надежности и длительности срока эксплуатации. Комплекс работ предполагает копку канав, в которые укладывают гравий и специальные перфорированные трубы. Пластиковые конструкции обладают большим количеством преимуществ:

• характеризуются меньшей стоимостью;
• обладают небольшим весом;
• обеспечивают простоту работу и укладки.

На пластиковых элементах проще выполнить перфорацию, так как на металле выполнить подобные манипуляции очень трудоемко и затруднительно. Закрытые дренажные системы часто устанавливаются вдоль бордюров и дорожек, которые проходят по придомовой территории.

Специалисты выделяют также пристенный дренаж, который часто используется при планировании строительства подвала или цокольного этажа. При таком варианте укладку труб выполняют сразу при копке котлована под фундамент, располагая их вблизи стен. Далее выполняют засыпку конструкции фильтрующими материалами и основным грунтом.

Существует так называемый ливневый дренаж, представляющий собой открытые лотки. Они обеспечивают сбор и отправку воды, которая собирается с крыш и отмосток дома после сильных дождей. Подобные системы могут быть закрытыми и открытыми, а обычно их размещают прямо по под водосточными трубами. Подобные конструкции обычно имеют соединение с желобами и воронками.

Прочистка и обслуживание дренажной системы

Если дренаж сделан правильно, то обычно он не требует постоянного обслуживания или прочистки. Однако бывают ситуации, когда дренаж забился в определённом участке. В этой ситуации необходимо предпринять следующее шаги:

1. Открыть люки установленных смотровых колодцев и посмотреть, где стоит и не уходит вода. Это поможет определить проблемный участок;
2. Через смотровой люк необходимо просунуть шланг, который может подавать сильный напор воды. Под сильным напором можно выбить загрязнение;
3. Если обычный шлаг не поможет, то можно вызвать специальную машину с гидрантом и сильным напором.

Подготовительные измерительные и земляные работы

Используя лазерный нивелир, измеряют участок земли, на котором впоследствии будет проходить дренажная система.

Выполняют подготовительные земляные работы по созданию необходимого уклона, который обеспечит стекание воды к сборному колодцу, из которого она выходит за участок. Затем срывают основной слой грунта, производя засыпку мелких неровностей.

Подготовка ложи

На основание из песка производится укладка геотекстильного полотна, сверху на него рассыпается слой промытый гравий слоем в 5-10 см.

Укладка дренов

Поверх гравия производится укладка полиэтиленовых перфорированных труб – водопроводов так, чтобы их отверстия были справа и слева, а их диаметр меньше, чем диаметр элементов гравия. Производят соединение труб и окончательно проверяется необходимый для нормальной работы системы уклон, который должен составлять 2 см на погонный метр.

Обустройство системы промывки

Если вы хотите сэкономить, то на поворотах системы не устанавливайте смотровые колодцы – достаточно поставить вертикальную трубу на одном уровне с отмосткой.

Виды дренажа

Самым бюджетным и простым вариантом считается открытый дренаж. Для его устройства по периметру дома вырывают канавы, имеющие до 50 сантиметров в ширину и глубину около 70 сантиметров. Основным преимуществом описываемого варианта считается простота устройства, но такая система плохо вписывается в общий вид приусадебного участка, поэтому на практике используется достаточно редко;
Как смонтировать дренажную систему, чтоб она осталась незаметной и смогла полностью выполнять свои функции отвода лишней воды. Для этого используются закрытые инженерные коммуникации из пластиковых труб. Заметим, что систему трубопроводов нужно выполнять на гравийной подсыпке с соблюдением определённого уклона. Кроме того, что этот дренаж считается самым эффективным, он отличается максимальными затратами труда и денежных средств;
Засыпной дренаж во многом схож с закрытым типом. Здесь, также как и в первом случае по периметру здания необходимо выкопать траншею. Яму не оставляют пустой, а засыпают боем кирпича или щебнём максимальной фракции, что позволит эффективно отводить лишнюю влагу. Для маскировки в верхней части канавы укладывают небольшой слой срезанного дёрна. Рассматриваемый вид дренажа отличается высокими показателями долговечности, а особенно, если на дно траншеи уложить геотекстиль

Из минусов следует уделить внимание невозможности очистки водоотвода при засорении.

Сп дренажные системы

Проектирование наружной канализации, водостоков и дренажей

6.1.1 Выбор труб следует производить с учетом состава стоков, их температуры, на основании гидравлических и прочностных расчетов.

6.1.2 Для самотечной канализации следует использовать трубы канализационного сортамента. Применение напорных труб должно быть обосновано.

6.2.1 Для безнапорной канализации гладкие трубы унифицированы по наружным диаметрам, кроме труб из стекло- и базальтопластиков, изготавливаемых намоткой.

Трубы по кольцевой жесткости оболочки подразделяются на классы: нежесткая, полужесткая и жесткая. Класс труб приведен в приложении А.

6.3.1 На трубопроводах самотечной канализации следует предусматривать как разъемные, так и неразъемные соединения.

6.3.2 В качестве разъемных следует использовать раструбные соединения, уплотняемые кольцами различного профиля.

6.3.3 Основные виды и способы соединений труб приведены в разделе 3.3.

6.3.4 Для напорных трубопроводов канализации следует использовать преимущественно неразъемные соединения — склеивание и сварку.

6.3.5 Разъемные соединения (фланцевые и др.) на напорной канализации, как правило, используются для соединения труб с оборудованием.

6.4.1 Трассировка наружной канализации должна выполняться с учетом требований СНиП 2.04.03.

6.4.2 Трубопроводы самотечной канализации должны быть только прямолинейными. Изменение диаметра трубопровода и его направления допускается только в колодцах.

Напорные системы канализации выполняют согласно разделу 5.

Расчет самотечных трубопроводов на прочность следует производить по методике, приведенной в приложении Д.

Гидравлический расчет самотечных подземных трубопроводов канализации производят по формулам, приведенным в разделе 4.5.

6.7.1 Необходимость компенсации температурного удлинения труб в напорной канализации устанавливается расчетом в соответствии с разделом 3.7 настоящего Свода правил с учетом защемляющего действия грунта.

При защемлении трубопровода грунтом удлинение трубопровода уменьшается. Величина уменьшения D l_ум определяется по формуле

где f_т — коэффициент трения материала о грунт, определяемый опытным путем, при отсутствии данных может быть ориентировочно принят равным 0,4,

g — объемный вес грунта, Н/м 3 ,

H — глубина заложения трубопровода, м,

L — длина трубопровода, м,

Е _сж — модуль упругости материала в направлении деформации, Па,

s — толщина стенки трубопровода, м,

K_y — коэффициент уплотнения грунта, принимается равным 1 при степени уплотнения 0,95 и 0,5 — при неконтролируемой степени уплотнения при засыпке траншеи.

6.7.2 Компенсация температурных деформаций трубопроводов в самотечной канализации обеспечивается:

— раструбными соединениями, уплотняемыми кольцами,

— частично в канализационных колодцах путем устройства прохода через стенки колодца и набивки лотка.

6.8.1 Для систем водоотведения допускается применять канализационные, водосточные и водоприемные колодцы из: полимерных материалов (ПЭ, ПВХ и др.), комбинированные (элементы из полимерных материалов в сочетании с элементами из железобетона), железобетонные и кирпичные. Размеры колодцев должны соответствовать указанным в СНиП 2.04.03.

6.8.2 Колодцы из полимерных материалов следует применять совместно с защитной плитой из железобетона и традиционными элементами люка из металла.

6.8.3 Лотковая часть колодцев из полимерных материалов должна иметь готовые лотки из полимерных материалов, а также выступающие патрубки для присоединения трубопровода.

Особенности участков

Сказанное выше вовсе не означает, что на любом участке необходимо строить комплексную систему водоотвода с использованием поверхностных и глубинных инженерно-технических сооружений.

Дренажные трубы (дрены) укладывают на глубине только на болотистых участках и в тех местах, где близко к поверхности подходят грунтовые воды. А вот отводить воду с поверхности усадьбы после дождя или таяния снега приходится практически повсеместно на территории страны.

Обустройство дренажа – дорогостоящее занятие, поэтому ошибки в проектировании и монтаже могут обернуться неоправданными затратами и плачевными последствиями.

Участок на склоне

Точно потребуется дренировать территорию участка, который расположен на склоне. Местоположение всегда будет подвергаться разрушительному воздействию потоков воды после дождей или таяния снега. Если не бороться с водой, то она размоет плодородный слой, затопит подвал, снесет отмостку и пр.

Дренаж участка на склоне

При таком расположении земли уместным будет создание поперечных отводов для воды и направление ее потоков в канавы слева и справа от места проживания.

Участок в низине

Потребуется серьезная работа по устройству дренажа, если участок находится в низине, в которую будут регулярно стекать поверхностные воды с окрестных склонов. В данном случае необходимо обустройство системы водоотвода по периметру.

Дренаж участка в низине

Ровный участок

На равнинной местности обильное выпадение осадков приводит к медленному насыщению грунта водой и непредсказуемым последствиям с разрушительным эффектом для построек. На такой усадьбе уместным станет установка отводных траншей по всей площади с колодцами для сбора и выведения воды.

Высокие грунтовые воды

Более сложные системы водоотведения следует создавать в условиях, когда дом расположен на площадке с высокими грунтовыми водами. Тут придется строить комбинированную систему глубинного и поверхностного дренажа.

Это общие рекомендации, а вот в каждом конкретном случае к обустройству водоотведения необходимо подходить с правовой и научной точки зрения. Даже если вы решили построить дренажную систему на своем участке самостоятельно, вам не обойтись без составления проекта, в котором будут учтены положения СНиП2.06.15-85 и выводы, сделанные топографами-геодезистами, инженерами-гидрогеологами.

Инструменты и материалы

Для организации дренажной системы вокруг построенного дома нужны будут инструменты: лопата и уровень. В некоторых случаях пригодится клеевой пистолет. Список же материалов нужен немного больший.

Для обустройства дренажа понадобится геотекстиль, плотность которого не должна быть меньше 160 микрон, а ширину лучше выбрать 2 метра. Потребуется дренажная труба диаметром 110 или 160 мм и соединительная муфта. Здесь лучше не экономить и взять двухслойную глубинную трубу. Для организации колодца нужны будут трубка, днище и крышка. В качестве наполнителя лучше выбрать щебень из гранита, также потребуется речной песок.

Схема дренажа

На практике используются такие дренажные системы, как траншейная и пристенная. Выбор определенного варианта реализации рассматриваемых разновидностей в большей мере зависит от следующих факторов: тип грунта, рельеф местности и т. д.

Траншейный дренаж, который также называется кольцевым, находит свое применение на тех территориях, где присутствует песчаная почва. По структуре он является замкнутой системой, накапливающей атмосферные осадки в коллекторе с дальнейшим их отведением в овраги и различные водоемы. Такую систему нельзя устанавливать ближе 5 м от дома, так как несоблюдение подобного требования может послужить причиной усадки грунта, а это в свою очередь негативно скажется на состоянии фундамента.

Пристенный дренаж применяется при наличии других условий по сравнению с траншейной системой. В частности, его используют на почвах с большим содержанием глины и характеризуемых высоким залеганием подземных вод.

Главными элементами пристенного дренажа являются дрены, то есть перфорированные трубы. Кроме того, подобное сооружение состоит из колодцев, служащих в качестве накопителей воды, и смотровых ям, необходимых для контроля над функционированием системы в местах соединения труб и на поворотных точках водовода.

Пристенный дренаж загородного дома – это система, состоящая из труб и других элементов, представляющая собой замкнутую конструкцию, расположение которой определяется периметром здания на расстоянии полуметра от стен строения.

Если рельеф территории не позволяет установить дренаж вокруг частного дома так, чтобы вода удалялась из коллектора естественным путем, необходимо позаботиться об установке насосного оборудования.

Итоговые рекомендации

Важно понять принцип: размещение вокруг здания дренов не исключает потребности в гидроизоляции фундаментных конструкций или монтаже ливневки в регионах с обильными осадками. При неблагоприятных условиях системы защиты могут и должны работать в комплексе друг с другом

Для повышения их эффективности рекомендуется:

При неблагоприятных условиях системы защиты могут и должны работать в комплексе друг с другом. Для повышения их эффективности рекомендуется:

Желающим сэкономить средства стоит помнить, что при правильном подходе дренирующая система закладывается одновременно с фундаментом дома, откладывать эти действия на потом не рекомендуется.

Из-за значительных земляных работ посадку садовых растений, возведение пристроек и других близко расположенных хозпострек проводят после устройства системы.

Теперь вы знаете, как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить
