Душевая кабина своими руками - устройство, сборка, подключение

Монтаж душевой кабины

Накануне предстоящей работы предлагаем просмотреть видео подключение душевой кабины.

Вы можете просмотреть повтор наиболее сложных моментов для начинающего мастера.

Если пренебречь данным советом при сборке в стесненных условиях, да еще и занимаясь впервые подобной работой, можно «напороть» много ошибок, которые впоследствии гораздо сложнее устранить.

Поэтому многие мастера рекомендуют осуществить «предварительную» сборку душевой кабины своими руками в удобном месте, где много пространства и места. Предварительная сборка происходит без применения герметика.

Предварительная сборка

Пошаговая инструкция «предварительной» установки душевой кабины:

Первый этап предварительной сборки

На ровной поверхности производим регулировку ножек поддона. Применяем строительный уровень и проверяем горизонт.
Подключение воды к душевой кабине. Для этого присоединяем слив с донным клапаном на поддоне.
Производим гидравлическое испытание. Для этого вливаем в поддон несколько ведер воды. Для чего это нужно сделать? Это позволит устранить (в случае необходимости) возможную течь.
При выполнении такой «предварительной» установки Вы сможете убедиться, подходят ли все шланги или нужно приобрести шланги других размеров.
После того, как проверили герметичность нового трапа, установите его на герметик.
Итак, после того, как герметик полностью вулканизировался, наш поддон можно использовать.
Приступаем к сборке боковых стенок кабины и ее верхнего купола.

Небольшой совет: отключите электропроводку душевой кабины и перепроверьте всю электрику.

Зафиксируйте электропровода, впоследствии будет намного удобнее производить сборку в стесненных условиях. Этап предварительной сборки завершен.

Предварительная сборка

Перед тем, как подсоединить душевую кабину основательно на постоянном месте, предварительная сборка душевой кабины позволяет:

выявить и заменить комплектующие детали с дефектами.
получить навыки сборки и реальный опыт.
получить уже готовый к установке поддон.

Подготовка кабины к проведению испытания

Установка потолочной панели своими руками:

Если в комплекте есть потолочная панель, то в нее устанавливают лейку и шланг, а также подсветку, вентилятор и динамик, который надо проклеить герметиком, чтобы предотвратить гудение во время использования.
Потолочную панель устанавливают на крепежные элементы. При этом обработать герметиком рекомендуется все соединения.

https://youtube.com/watch?v=hyIo8KPOzQM

Чтобы подключить душевую кабину своими руками и провести ее испытание, устанавливают дверь. Для этого:

Нижние и верхние ролики двери закрепляют. При этом верхние ролики необходимо вывернуть вверх максимально до установки двери.
Уплотнитель надевают на дверь, и после этого ее устанавливают на стационарное место.
Наилучшее положение дверей находят, регулируя верхние ролики.
Винты для крепления роликов прячут под заглушками. Затем производится установка декоративных элементов, зеркала и ручек.

Установка своими руками боковых панелей может несколько отличаться. Это зависит от комплектации. Однако всегда, закрепляя панели, используют уплотнительные прокладки или герметик.

Основные разновидности душевых кабин

Последовательность и технология сборки оборудования зависит от типа прибора. В зависимости от конструкционных особенностей кабинок различают два их основных типа:

Закрытые приборы или гидробоксы. Представляют собой небольшие кабины с потолком и задней стенкой. Такая конструкция дает возможность размещать внутри оборудования множество дополнительных устройств, которые делают водные процедуры максимально комфортными.
Открытые системы. У таких конструкций отсутствует потолок и задняя стенка. Устройства комплектуются поддоном, боковыми стенками и дверцами. Монтаж кабинок открытого типа выполняется с обязательным проведением работ по гидроизоляции. Их функционал намного меньше, чем у приборов закрытого типа.

Душевые кабинки – практичная альтернатива традиционной ванне, особенно если помещение санузла невелико

Кроме такой классификации все душевые кабинки можно разделить на угловые и прямые. Первые размещаются в углу помещения, поэтому обычно имеют компактные размеры.

Прямоугольные конструкции могут размещаться в любой части санузла, даже посередине. Их габариты обычно намного больше, поэтому такие приборы чаще приобретают для больших по площади ванных комнат.

Среди душевых кабин можно встретить как простые бюджетные модели, не отличающиеся сложностью конструкции, так и высокотехнологичные устройства, оборудованные гидромассажем или совмещенные с сауной.

Если обычную модель легко можно собрать самостоятельно, то для монтажа высокотехнологичной модели с множеством дополнительных функций придется обязательно приглашать высококвалифицированных специалистов.

В любом случае, прежде чем начать сборку душевой кабины, необходимо определиться с основными элементами ее конструкции. К ним относятся:

Поддон, в который стекает вода. Деталь оснащается усиливающим металлическим каркасом. Конструкция обычно оборудуется ножками, регулируемыми по высоте.
Крыша кабины или потолочная панель.
Задняя стенка конструкции.
Боковые панели.
Дверцы различной конструкции. Могут быть распашными, но чаще всего приборы оборудуются раздвижными дверками с роликовым механизмом и креплениями.

В зависимости от комплектации кабинки в упаковке могут присутствовать прокладки, гибкая подводка, крепежи и тому подобные элементы. Если же какие-либо детали отсутствуют, необходимо докупить их перед началом монтажа.

Подбор необходимых инструментов и материалов ↑

Для наиболее распространенных конструкций и при условии подключения кабины с помощью металлопластиковых труб или гибких шлангов (наименее трудоемкий и поэтому оптимальный вариант), для выполнения работ нужно иметь следующие инструменты и материалы (в зависимости от конкретной модели оборудования и возможностей подключения к коммуникациям список может изменяться):

Фото 1: необходимые инструменты

Набор ключей (рожковых и трубных);
Дрель со сверлами;
Шуруповерт;
Отвертки;
Ножовка для металла или отрезная машинка;
Уровень;
Рулетка и карандаш или маркер;
Электромонтажный инструмент (для подключения электропроводки);
Острый нож;
Метизы для сборки конструкции (обычно входят в комплект для сборки);
Набор плашек с оправкой или клупп;
Трубы или шланги для подключения водопровода;
Сифон для канализации;
Фитинги для подключения водопроводных сетей;
Герметизирующая лента и жидкий герметик;
Изоляционная лента;
Электрическая арматура.

Критерии выбора

Установка душевой подразумевает соблюдение определённых требований. Например, если кабинка будет монтироваться на место ванны, разрешений, на проведение работ не требуется. Сложнее, когда кабинка будет дополнять ванну, являясь дополнительной точкой забора воды. В этом случае, возросшая нагрузка на систему водоснабжения может уменьшить напор воды в квартирах других жильцов. Такие работы попадают под определение перепланировка, и нуждаются в предварительном согласовании.

Обратите внимание на рабочее давление душевой кабины. Этот параметр должен соответствовать напору воды в водопроводе. Например, чтобы воспользоваться функцией парилки или гидромассажем, давление в водопроводе должно превышать 1.5 бар

Например, чтобы воспользоваться функцией парилки или гидромассажем, давление в водопроводе должно превышать 1.5 бар.

Монтаж кабины с низким поддоном ↑

Возможен еще один (хотя вроде бы и стандартный) вариант, когда нужно собрать кабину с низким поддоном.

Фото 42: низкий поддон

При подобной комплектации вам необходимо кроме всех вышеперечисленных работ еще и оборудовать нишу ниже уровня пола для размещения деталей подключения к канализации (даже если нижняя поверхность поддона находится не ниже пола, для сифона нужна выемка глубиной не менее 20 сантиметров).

При данном варианте необходимо обеспечить уклон канализационных труб. Если сделать углубление в полу невозможно, то, как вариант, подобную кабину можно разместить на постаменте.

В нашем небольшом обзоре мы насколько можно подробно рассказали о сборке различных вариантов душевых кабин своими руками. Конечно, более подробные инструкции можно дать при рассмотрении конкретного варианта сборочного комплекта.

Поэтому мы акцентировали внимание на более общих принципах и постарались пошагово описать каждый этап, чтобы вы смогли по возможности избежать самых распространенных ошибок, которые делают начинающие мастера

Подготовка к подключению кабины, инструмент и комплектующие

Перед подключением любого типа кабин, в полу и стенах рядом с точкой расположения устраивают отводы горячей и холодной воды, канализации. При использовании открытых типов кабин в одну из боковых стен встраивают водорозетки для подключения смесителя с душем, трубу канализации сечением 50 мм обычно также устраивают в стенах на небольшой высоте от пола и далее подключают к центральному стояку.

В гидробоксе имеются готовые вводы для соединения с водоподающей линией, от водорозеток воду транспортируют через гибкие сантехнические шланги. Размещаемая душевая кабина и сток канализации должны подходить друг другу по высоте — если поддон низкий с короткими ножками, их удлиняют или выкладывают из кирпича специальный подиум, который затем облицовывают плиткой (мозаика, узкие обрезки).

Основной инструмент и комплектующие при подключении:

Сифон, входящий в комплектацию кабины.
Гибкая подводка для холодного и горячего водоснабжения, угловые переходники.
Полимерные шланги для внутренней разводки воды при монтаже гидробоксов.
Отвертки или шуруповерт, пассатижи.
Разводной ключ или набор гаечных.
Силиконовый герметик, ФУМ-лента (сантехническая нить, анаэробный герметик).
Строительный металлический уровень.
Перфоратор с набором сверл по керамической плитке и бетону.

Присоединение к канализации

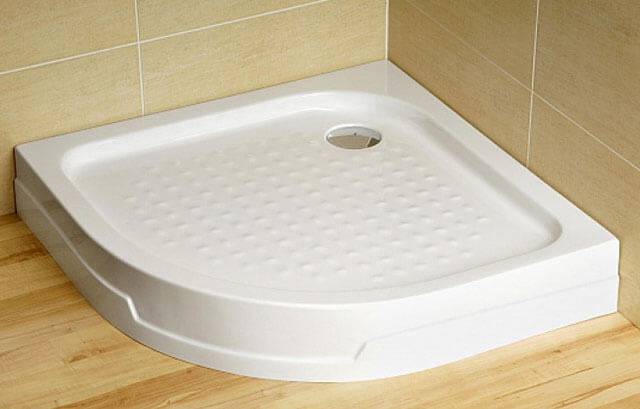

Поддон душевой кабины: выбор и назначение

Основной частью душевой кабины можно назвать поддон. Эта емкость предназначена для сбора и отведения грязной воды через систему слива. Принцип установки поддона у всех моделей одинаковый, за исключением некоторых особенностей, которые определяются формой емкости. Поддон может иметь угловую, прямоугольную, круглую или овальную форму.

По высоте бортиков различают глубокие и неглубокие емкости. Первый вариант напоминает ванну, второй вариант выглядит более плоским

Поэтому важно понять, как правильно собрать душевую кабину с тем или иным типом поддона

Неглубокие поддоны более комфортны в использовании, так как имеют небольшую высоту бортиков и человеку не нужно преодолевать высокие препятствия. Однако малая вместимость емкости требует использования максимально эффективной системы слива.

Поддон в виде ванны имеет более высокие бортики, поэтому неприятности от затопления соседей снизу практически не возникают. Благодаря достаточной глубине, емкость вполне можно использовать в качестве обычной ванны. Главное – знать, как собрать душевую кабину своими руками.

При производстве поддонов для душевой кабинки могут использоваться дорогие и дешевые материалы, имеющие разные качественные характеристики.

Фаянсовые поддоны отличаются высокой гигиеничностью, легко моются и способны выдерживать достаточно большие нагрузки.

Поддоны из искусственного камня характеризуются надежностью и долговечностью, они красивы и гигиеничны. Однако стоимость таких изделий достаточно высокая, поэтому нужно собрать поддон душевой кабины по инструкции.

Эмалированные емкости для душевой кабины стоят недорого, но отличаются высокой прочностью. Однако стоит учесть, что при больших нагрузках или перепадах температуры, эмаль может потрескаться. Однако современные технологии и материалы позволяют очень быстро восстановить эмалевое покрытие. Еще одним недостатком можно назвать высокий уровень шума при наполнении емкости водой.

Акриловые поддоны можно назвать самыми востребованными изделиями. Акрил не темнеет, способен отталкивать грязь, поэтому она не впитывается в поверхность. Кроме того, акриловые поддоны очень быстро прогреваются. Недостатком таких емкостей можно назвать сложный монтаж. Для установки такого поддона нужно создавать специальный каркас, который в большинстве случаев представляет собой алюминиевую конструкцию с регулировочными болтами. Это позволяет подобрать наиболее комфортную высоту расположения емкости.

Сборка

Перед началом работы следует изучить всю информацию, содержащуюся в инструкции по сборке. Некоторые моменты при первом прочтении могут показаться малозначительными и недостойными внимания. Однако зачастую упущение подобных нюансов способно надолго затормозить работу или привести к порче комплектующих.

Вся работа может быть разделена на несколько этапов.

1 этап. Сборка и установка поддона

Поддон кабины — это лоток из плотного синтетического материала, предназначенный для сбора воды и по сути являющийся полом. Устанавливается поддон не непосредственно на пол ванной комнаты, а на металлический каркас, увеличивающий прочность всей конструкции.

Каркас может цельным или сборным. В последнем случае его необходимо собрать согласно прилагаемой инструкции.

На собранный каркас желательно сразу же примерить поддон. Проводить примерку лучше всего по месту будущей установки кабины. Это даст визуальное представление о доступности коммуникаций и величине регулировок всей конструкции по высоте.

Сборка поддона пошагово:

Поддон укладывается дном вверх на подложку из картона.
В специальные углубления устанавливаются шпильки.
Накладывается металлический каркас.
В указанных в инструкции точках каркас прикручивается к поддону.
С помощью гаек шпильки регулируются таким образом, чтобы через них образовалась плотная связка силового каркаса и поддона.
Собирается и устанавливается сифон.
Связка поддона и каркаса переворачивается в рабочее положение и устанавливается по месту.
Корректируется общая высота каркаса. Между полом и нижней точкой элементов сифона должен оставаться зазор в 2-3 см.
Регулируется высота ножек. На этом этапе понадобится пузырьковый уровень. С его помощью следует отрегулировать высоту ножек таким образом, чтобы поддон получил уклон в 4-5 градусов в сторону точки слива.
Сифон подключается к канализации.
Проверяется эффективность слива воды из поддона. Для этого в него выливается ведро воды, которая без задержек должна утечь в канализацию. Попутно проверяется герметичность сифона. Если вода убывает слишком медленно, регулировкой всех ножек сразу можно увеличить общую высоту каркаса. Если вода скапливается у задней стенки поддона, увеличивают высоту только задних ножек.

2 этап. Установка стенок

Процесс установки стенок на каркас также делится на ряд последовательных операций:

На все панели устанавливается необходимая фурнитура (силиконовые прокладки, крепления для душевой стойки, мыльниц и т. п. аксессуаров)

С особой осторожностью следует подходить к установке зеркало, размещаемого, как правило, на задней стенке.
Панели последовательно устанавливаются на поддон. В первую очередь ставится задняя стенка, затем — боковые

После установки боковых панелей на поддон их следует скреплять только с задней стенкой, стык с поддоном пока остается незакрепленным. В последующем это поможет выровнять вероятные перекосы.
Производится соединение нижней кромки стенок с поддоном. Перед затягиванием крепежа стоит убедиться, что стенки стоят на поддоне абсолютно ровно, без зазоров. При необходимости их положение следует откорректировать. В противном случае возможно не только ухудшение эстетики, но и нарушение герметичности кабинки.

Затем все швы между стенками и поддоном тщательно, без пропусков, обрабатываются силиконовым герметиком.

3 этап. Установка дверок и потолочной панели

Потолочная панель устанавливается раньше дверок, поскольку ее нижняя часть имеет направляющие для верхних дверных роликов. Сама процедура установки этой панели несложна и состоит лишь в ее поднятии поверх кабинки и аккуратному соединению с верхней частью стенок. Соединение выполняется саморезами.

Мнение эксперта
Кокляев Владимир Степанович
Опытный сантехник с 12 летним стажем

Для монтажа верхней панели желательно пригласить помощника. Одному человеку будет крайне сложно корректировать положение достаточно громоздкой конструкции.

Дверки душевой кабинки устанавливаются следующим образом:

На дверные створки надеваются уплотнители и прикручиваются ролики.
Винтовые соединения фурнитуры закрываются заглушками.
Дверцы вставляются в пазы поддона и верхней панели.
Регулировкой положения роликов выставляется горизонтальное положение дверок, позволяющее им свободно перемещаться по направляющим.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

Задние стенки;
Стекла, двери и вертикальные профили;
Центральная панель;
Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Подключение канализации

Качественная инструкция по правильной сборке душевой кабины обычно содержит в себе информацию, как оборудовать слив и установить сифон. Итак, как же это делается?

Сначала со сливной трубы удаляется защитная пленка. Затем к месту монтажа поддона подводится труба диаметром 4 см со специальным переходником. Переходник должен обладать достаточной жесткостью – это повысит функциональность канализации, не будет застоя в районе гофры.

Далее нужно приподнять заднюю часть душевого поддона и на сливное коленце душа снизу уложить шланг кабинки. Другой конец этого шланга следует закрепить в сливе. Его край, укрепленный фиброй, надо присоединить к боковому ниппелю на коленце слива.

Теперь остается лишь поставить поддон на приготовленное для душевой кабинки место и проверить, не протекает ли где шланг или соединения. Проверка осуществляется просто – полностью открывают краны и пускают воду. На полу при этом не должны образоваться лужи, а слив должен быть быстрым и качественным.

Порядок сборки

Душевой уголок доставляется из магазина в разобранном состоянии и в упаковке. Чтобы самостоятельно собрать конструкцию было проще, все комплектующие аккуратно сортируются и раскладываются производителем.

Кроме того, в комплекте обязательно есть инструкция, а в ней понятный чертеж или схема, из которой можно понять порядок действий по сборке комплекта. В общем виде этот порядок можно представить так.

Вначале идет сборка поддона. Собственно, это предполагает присоединение к нему ножек (так, чтобы он стоял ровно и не имел возможности шататься), аккуратную установку в выбранную зону и вставку канализационной трубы. Если поддон, идущий в комплекте, кажется слишком хрупким, его необходимо дополнительно укрепить каркасом.

Система функционирования стенок во многих моделях может показаться сложной. Но на самом деле произвести монтаж и совместить все шипы и пазы может даже не слишком опытный домашний мастер. После этого стенки просто закрепляются соединительными болтами

При монтаже верхней панели (если она есть) важно собрать ее заранее и обеспечить себе удобство для работы на значительной высоте, взяв лестницу-стремянку

Монтаж дверей и мелкой фурнитуры в целом схож у всех моделей, однако встречаются нюансы. Может различаться конструкция направляющих и роликов, форма дверей (они бывают не только полукруглые, но и прямые).
