Схема двухтрубной отопительной системы для частного дома

Устройство двухтрубной системы отопления

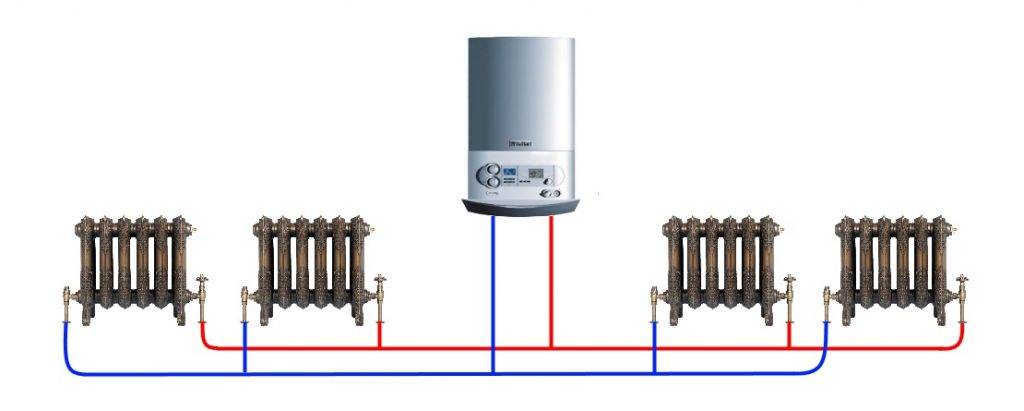

Схема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поддержание одинаковых гидравлических характеристик также осуществляется изменением диаметра труб по протяженности – в тупиковых ветвях системы. Проходное сечение уменьшается постепенно от первого к последнему радиатору – такая конфигурация двухтрубной схемы называется тупиковой. Кроме нее существует еще одна разновидность схемы – попутная (или  петля Тихельмана ).

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.

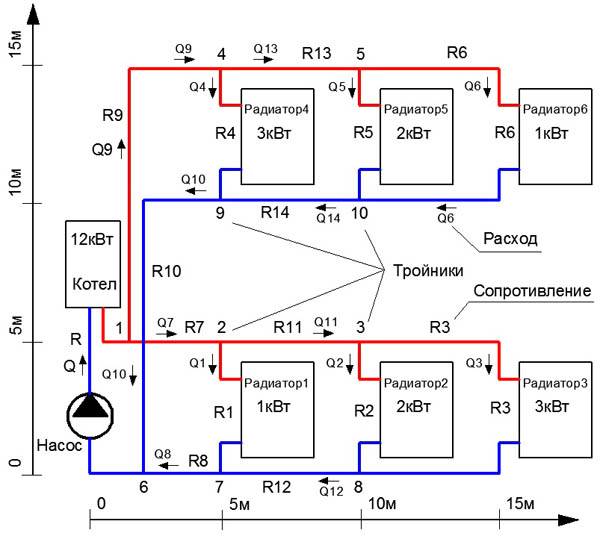

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 — мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 — мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Три совета по выбору схемы разводки

1. Когда речь идет об отоплении частного дома с подвалом, то не стоит экономить на количестве секций радиаторов, а обе трубы разместить в подвальном помещении. Дома будет тепло, и стены останутся сухими.
2. При высоте потолков выше 3,5 метров эффективно использование только верхней разводки.
3. Если в доме предполагается евроремонт, и вид радиаторов совсем не кстати – можно пойти на хитрость и сделать двухтрубную безбатарейную разводку отопления (система теплый пол).

Обо всем и не только…

Двухтрубная система отопления частного дома с принудительной циркуляцией проста для проектировки и легка в монтаже. Можно не соблюдать уклоны, переходы диаметров труб магистрали. Даже отсутствие расширительного бака не является проблемой – насос продавит систему, построенную даже “в гору”.

Исключением являются лишь места изгибов труб и резьбовые соединения типа фиттингов, потому что в них может образоваться воздушная пробка (завоздушивание). Единственный, но очень ощутимый минус двухтрубной системы с принудительной циркуляцией – энергозависимость насоса.

При нестабильном энергоснабжении существует риск остановки насоса и, как следствие, всей системы. В зимний период это опасно и может привести размораживанию системы отопления.

Естественное движение теплоносителя в системе делает ее абсолютно независимой от внешних факторов. Соответственно повышается экономичность (отсутствие потребления электричества) и безопасность. Но принцип естественной циркуляции воды требует особых условий в проектировке и реализации системы.

Схема с естественной циркуляцией теплоносителя.

Верхняя разводка применяется для помещений с высотой потолка выше 3,5 метров. Преимущественно, верхняя труба (подача) проходит под потолком, а обратка в подвальном помещении. В новых проектах каркасных загородных домов подвальное помещение отсутствует в принципе, поэтому обратка прокладывается либо под черновым полом, либо на высоте 3-5 см от уровня чистового пола или напольного покрытия. Как частный случай такой схемы – вариант с двумя уровнями батарей: внизу и симметрично вверху. Такая модель актуальна для построек с высокими потолками и окнами – большими и расположенными через небольшой промежуток.

Разберем последнюю переменную – количество колец (или веток). Разделение на несколько независимых частей более характерно для самотечной системы. В виду достаточно быстрого движения воды при принудительной циркуляции все батареи имеют практически одинаковую температуру, чего не скажешь о самотеке. Именно для этого применяют разделение – чтобы уменьшить длину подачи, то есть ускорить доставку нагретой котлом воды до всех батарей.

Также принято использовать краны и заглушки.

Краны (обычно шаровые) устанавливаются на все трубы подпитки батарей и слива с них. Таким образом, регулируя проходимость трубы подачи, достигается баланс температур на разных батареях в независимости от последовательности их установки.

На сливах краны нужны для того, чтобы не сбить циркуляцию с толку (когда обратка догоняет подачу и происходит остановка движения или реверс теплоносителя). Не смотря на кажущуюся сложность системы естественной циркуляции, она стоит того, чтобы ее проектировать и монтировать, ее надежность и долговечность проверена временем.

Монтаж петли Тихельмана полезные советы

Усложнить сборку такой системы могут особенности планировки комнат. К примеру, магистрали в любом случае придется тянуть в районе двери. В хозяйственных помещениях трубы допускается прокладывать над проемом. Ведь в данном случае на дизайн комнаты особого внимания обычно не обращают. В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может понадобиться выполнение такой процедуры, как пробивка стяжки. Если под дверью по каким-либо причинам протяжку сделать нельзя, обратная труба возвращается туда же, откуда пришла подача. В этом случае в системе появляются участки, на которых проходит не по две, а по три трубы. Такая схема иногда используется в частных домах. Но обходится сборка системы отопления при этом дорого. Поэтому, как уже упоминалось выше, в данном случае стоит подумать об использовании коллекторной или тупиковой схемы.

Конструкция системы водяного отопления

Обязательными составляющими отопительной системы являются:

• нагревательный котёл;
• центробежный насос, обеспечивающий циркуляцию водяного потока по трубам;
• бак расширительный(для балансировки напора воды в трубах);
• воздухосборник;
• трубы, стояки и радиаторы;
• фильтры грубой очистки, фитинги, краны, переходники и др.

Двухтрубное циркулирование воды или другой жидкости, применяемой в системе, осуществляется по следующему принципу: от нагревательного котла по одной ветке происходит подача нагретой до необходимой температуры воды к радиаторам, проходя через которые теплоноситель охлаждается и уже по другой ветке (обрату) возвращается в котёл для нового подогрева.

4 Принудительный способ

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Отопительная система с циркуляционным насосом отличается практичностью: в весенний и осенний периоды, когда нет морозов, её можно использовать с применением низкотемпературного режима, чего не сделаешь с естественной циркуляцией теплоносителя. Из-за повышения давления в контуре на фоне функционирования насоса усложняется устройство расширительного бака. Здесь он закрытого типа и разделён на две полости эластичной мембраной. Одна предназначена для излишка жидкости в системе, другая для сжатого воздуха, регулирующего давление в системе.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена

Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра.

Варианты подключения к двухконтурному котлу

Двухконтурными котлами называют оборудование, способное работать с двумя ветками: системой отопления и системой горячего водоснабжения дома. Популярность таких раскладок объясняется их универсальностью и комфортом.

Схемы отопления с двухконтурным котлом разрабатываются по принципу, аналогичному вышеописанным примерам. Основное отличие здесь заключается в наличии ещё одной, дополнительной ветви, получившей название контура горячего водоснабжения. Простыми словами это трубопровод между нагревателем и краном (смесителем).

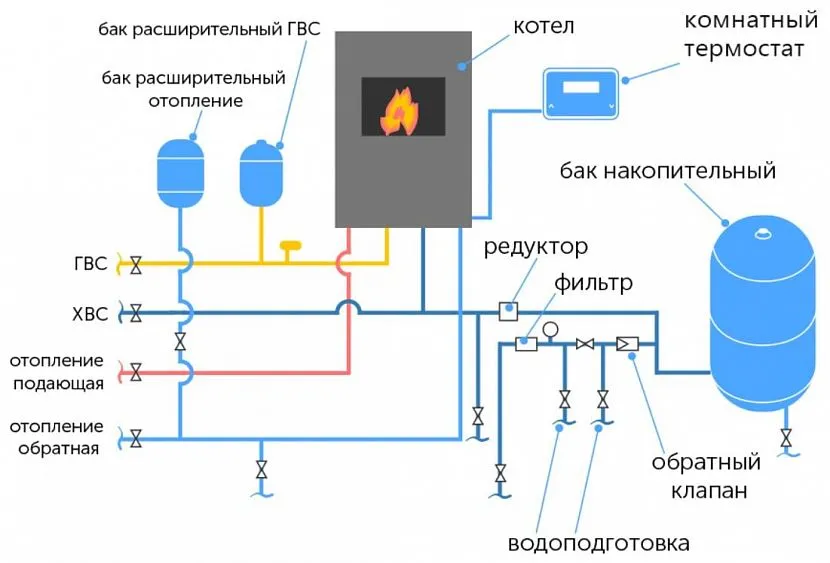

Как подключить двухконтурный котелИсточник 1-teplodom.ru

Практика подтверждает, что при последующей эксплуатации таких раскладок наблюдается такая статистика:

В больших по площади и качественно утеплённых домах режим работы двухконтурных котлов не имеет значения. Стены обеспечивают высокую инерционность, что отражается на продолжительном сохранении заданного значения температуры.

В небольших домах с плохой теплоизоляцией, важна инерционность котла. В этом случае необходимо добиться того, чтобы теплоноситель в трубах и радиаторах не остывал как можно дольше. Вопрос решается установкой элементов с большим сечением (внутренним объёмом).

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Подключение радиаторов

Нижнее подключение радиатора

Теплоотдача приборов отопления во многом зависит от принципа их подсоединения к трубопроводу. Радиаторы с нижним подключением снабжены двумя патрубками для входа и выхода теплоносителя, но батареи с боковым подключением имеют две пары отверстий для монтажа трубопровода, поэтому возможны варианты.

1. Диагональное двухстороннее подключение, подача сверху. Лучший вариант, так как теплоноситель проходит по всей длине коллектора и по всем вертикальным каналам. Теплоотдачу батареи при таком подсоединении принимают за единицу
2. Одностороннее подключение, подача сверху. Обычно применяется при подсоединении радиатора к вертикальному стояку. Эффективность ниже на 3-5%, так как дальняя от стояка часть батареи прогревается хуже
3. Одностороннее подключение, подача снизу. Также практикуется при подсоединении прибора отопления к стояку. Так как теплоносителю приходится двигаться снизу вверх, дальняя часть радиатора плохо прогревается и теплоотдача снижается примерно на 20%
4. Двухстороннее подключение, обе подводки снизу. «Седельное» подключение выбирают из-за возможности спрятать трубы в пол или за плинтус. Но эффективность работы батареи падает на 10-15% от расчетной из-за того, что верх прогревается относительно слабо
5. Диагональное двухстороннее, подача снизу. При таком подключении в дальний нижний угол радиатора нагретый теплоноситель практически не попадает. Эффективность батареи ухудшается на 20% относительно эталонной.

Твердотопливный котел для отопления частного дома | ТОП-12 Лучших: Рейтинг 2022 +Отзывы

1 Разновидности схем отопления

Подробная схема отопления 2-х этажного частного дома с принудительной циркуляцией — это комплекс элементов, состоящий из трубопроводов, котла, фитингов, температурных датчиков и других узлов. При правильном их выборе и монтаже расходы на обогрев жилья существенно снизятся, а жильцы будут довольны уютным микроклиматом. В настоящее время отопительная система двухэтажного дома может выполняться разными способами:

• однотрубным и двухтрубным;
• с верхней и нижней разводкой;
• с гравитационной циркуляцией и принудительной;
• со стояками горизонтального и вертикального положения;
• с вариантом магистрального движения теплоносителя;
• тупиковая схема.

Хозяин коттеджа выбирает самую приемлемую и эффективную систему, которая бы обеспечивала поддержание нужной температуры в доме определённый промежуток времени, была оснащена простым, функциональным и удобным управлением, давала возможность выполнения отопления по типу «тёплый пол». Оптимальным считается вариант обогрева, когда все устройства системы функционируют при помощи автоматики.

6 Составляющие отопительной системы

При правильно составленном проекте, грамотном монтаже, бережной эксплуатации схема отопления с принудительной циркуляцией является оптимальным и эффективным вариантом обогрева дома (двухэтажного и трёхэтажного). Для установки системы понадобится использование таких устройств и материалов:

• теплогенератора (иногда приобретают настенный тип);
• расширительного бака;
• циркуляционного насоса;
• отопительных приборов;
• труб;
• запорной и регулировочной арматуры.

Теплогенератор для системы с принудительным способом отопления может функционировать, используя любой доступный вид топлива. Главное, выбрать котёл с мощностью, при которой он смог бы обогревать отапливаемую площадь дома.

Принципиальным для такой системы должно быть наличие мембранного расширителя. При нагревании теплоноситель увеличивается в объёме в замкнутом пространстве. Для предупреждения аварийных ситуаций, при которых разрываются трубы и радиаторы, применяется расширительный бак. Он хорошо справляется с излишним давлением.

Благодаря схеме отопления с принудительной циркуляцией, которую обеспечивает напорный насос, теплообменные приборы могут быть разных видов и материалов. Хороший вариант — отопление «тёплый пол»:

1. 1. Для его функционирования не нужна высокая температура теплоносителя.
2. 2. Наличие напорного насоса в оборудовании системы оказывает действенное влияние на затруднённую циркуляцию теплоносителя (малый диаметр и большая длина) «тёплых полов».

Поэтому лучше пользоваться современными материалами: армированным полипропиленом и металлопластиком, у которых нет таких недостатков. Приобретая их, следует помнить, что компрессионные фитинги, применяющиеся для соединений, могут через несколько лет выйти из строя из-за воздействия высокой температуры теплоносителя. Эти устройства лучше не использовать в отоплении, хотя категорического запрета не существует.

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

Лучший способ спрятать трубы — заложить их под стяжку пола

• небольшие сечения раздающих труб;
• гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
• для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
• все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Чтобы запрятать трубные подводки, нужно прорезать борозды в стене Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.

   На плане дома видно, что попутная водяная система пересекает 2 дверных проема

4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

Балансировка

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Какая система лучше

Для качественного обогрева двухэтажных домов может быть применено как одноконтурное, так и двух контурное подключение.

Экономический и технический эффект отопления двухэтажных небольших домов с малой длиной трубопровода наблюдается при внедрении однотрубных систем.

Для двухэтажных домов большой площади рекомендовано применение двухтрубных отопительных систем с принудительной циркуляцией. Нагрузка насоса зависит от двух параметров: диаметра труб и площади отапливаемых помещений.

Рекомендации по эксплуатации сети отопления:

• Насосы выбирают из керамических деталей с механической системой регулировки, которые бесшумные в работе и долговечны.
• Соединения и фитинги должны быть качественно защищены от протеканий жидкости.
• Фитинги должны быть выбраны в зависимости от материала и диаметра труб.
• Установка радиаторов должна быть выполнена под оконными проемами для уменьшения потерь тепла. Количество секций радиаторов зависит от площади и типа отапливаемого помещения. Температурный уровень для жилых комнат выше, чем для нежилых (для кухни количество секций должно быть уменьшено, т.к. в помещении предполагается работа нагревательных элементов – газовых и электроплит).
  Для снижения потерь на каждый блок радиаторов рекомендовано установить термостаты – для постоянной регулировки параметров отопительной сети.
• Мощность котла выбирается исходя из площади комнат, длины магистральных участков, количества окон, климатических условий региона, наличия утепления внешних стен здания др.
• Для систем с антифризом в качестве теплоносителя, в связи с физическими характеристиками, количество радиаторов в сети должно быть увеличено.

Система отопления двухэтажного дома с теплым полом

5 Положительные и отрицательные характеристики

Принудительная циркуляция позволяет свободно располагать элементы отопительной системы относительно друг друга. Всё же основные правила монтажа обвязки котла, подключения радиаторов, установки трудных линий не следует игнорировать. Используя принудительную циркуляцию, можно заметить такие преимущества:

1. 1. Благодаря высокой скорости теплоносителя равномерно прогреваются все теплообменники (радиаторы), из-за чего обогрев помещений осуществляется более качественно.
2. 2. Принудительным нагнетанием водяного потока можно обогревать помещение любой площади и устраивать контур довольно большой протяжённости.
3. 3. Даёт возможность системе работать при пониженном температурном режиме (менее 60 градусов), благодаря чему создаётся оптимальная температура в частном доме.
4. 4. С низкой температурой и невысоким давлением (3 бара) для устройства системы можно использовать трубы из пластика, которые дешевле металлических.
5. 5. Диаметр тепловых линий меньше, по сравнению с тем, который необходим в контуре с естественной циркуляцией.
6. 6. Использование батарей отопления любых видов (рекомендуются алюминиевые радиаторы).
7. 7. Принудительная циркуляция теплоносителя способствует быстрому обогреву помещения.
8. 8. Регулирование температуры можно выполнять как по всему контуру, так и в определённых точках (корректировать нагрев на каждом теплообменнике).

При всех достоинствах такого способа отопления существуют и недостатки. Например, при прохождении теплоносителя по системе слышен шум, который усиливается на поворотах тепловой линии и в местах сужения. Часто это может быть причиной излишней производительности насоса, несоответствующей конкретной отопительной системе. Второй недостаток — зависимость от электричества. При его отключении остановится движение теплоносителя в системе, так как питание циркуляционного насоса происходит от электросети.

Типы разводки при двухтрубной системе

Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.

Нижняя разводка. При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость подключения к контуру дополнительной линии – воздушной. С ее помощью можно будет удалять и системы воздух.

Нижняя разводка

Верхняя разводка. Для ее сооружения необходимо располагать расширительный бачок в самой верхней точке трубопровода. Там же проводится и разветвление системы. Являясь более практичной, верхняя разводка не может быть установлена в строениях, в которых отсутствует чердак.

Однако есть некоторые требования, которые непременно следует учитывать. В частности, для домов, в которых смонтирована двухтрубная вертикальная система отопления, наиболее целесообразным является применение нижней разводки. Это объясняется тем, что двухтрубное отопление с нижней разводкой позволяет с максимальной пользой использовать давление, которое возникает в системе при довольно большой разнице теплоносителя и отработанной жидкости. Конечно же, если архитектурные особенности здания не позволяют использовать нижнюю разводку, допустимо применение верхней.

Верхняя разводка

Следует учитывать, что применение верхней разводки и для поставки теплоносителя к радиаторам, и для возвращения обрата в котел – не лучшее решение, поскольку возможно скопление шлама в нижних элементах системы.

Еще одним принципом разделения является направленность течения теплоносителя. Согласно этому критерию, система может быть:

• прямоточной.  В таком случае направление движения теплоносителя и обрата совпадают.
• тупиковой. В случае использования такой схемы, как двухтрубная тупиковая система отопления, горячий и отработанный теплоноситель движутся в разных направлениях.

Современные системы могут быть оснащены специальным насосом, благодаря которому происходит более активное перемещение теплоносителя. Вместе с тем, достаточно часто используются и системы с естественной циркуляцией, при которых дополнительное оборудование не применяется. Если предполагается использование двухтрубной системы в двухэтажном доме, то такое двухконтурное отопление непременно следует оборудовать насосом.

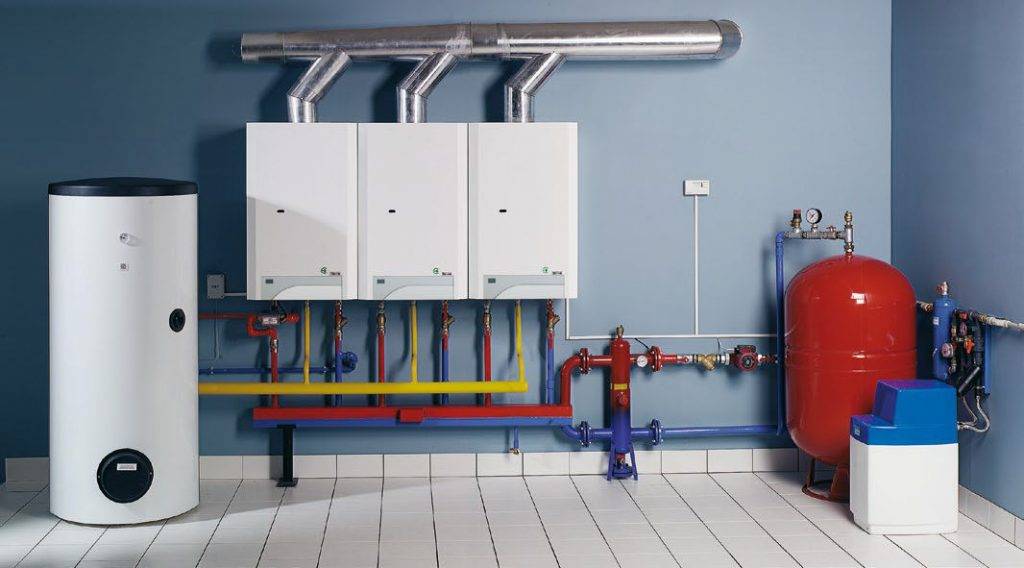

Система отопления с циркуляционным насосом

А вот при монтировании отопительной двухтрубной системы в одноэтажном помещении можно обходиться без насоса, используя для естественного перемещения теплоносителя некоторые законы физики

При этом важно учитывать, что для более активной естественной циркуляции теплоносителя необходимо прокладывать отопительные трубы с уклоном, направленным в сторону нагревательного котла

Для систем с принудительной циркуляцией он необходим на случай непредвиденного отключения электроэнергии или поломки насоса. В таком случае уклон позволяет теплоносителю циркулировать естественным образом.
