Фильтрующий колодец: пример самостоятельного конструирования

Нормы по устройству фильтрующих колодцев

При устройстве фильтрующих колодцев нужно соблюдать следующие нормы:

• по установленным нормам фильтрующий колодец можно устраивать только в песчаных и супесчаных грунтах. (В действительности же такие сооружения успешно выполняют свои функции даже в тяжёлых суглинках);
• грунтовое (а не засыпка!) основание колодца должно быть не ближе 1 м от самого высокого уровня грунтовых вод;
• количество стоков должно быть в пределах 1. 3 м3 в сутки;
• допустимая нагрузка на 1 м2 фильтрующей поверхности: для песчаного грунта — 80 л/сут., для супесей — 40 л/сут.

Уточнение: эти нормы сильно занижены, что даёт существенный запас на случай каких-либо «экстремальных» ситуёвин, например, нашествия гостей.

Прикинем допустимый объём стоков в фильтрующий колодец для примера расчётов фильтрующей поверхности, приведённый выше. Там получилась площадь 9.42 м2. Это значение нужно умножить на допустимую суточную нагрузку:

— для песчаного грунта: 9.42 м2 х 80 л/сут. = 754 л/сут.;

— для супесчаного грунта. в два раза меньше.

Пропускная способность фильтрующего колодца 0,6…1 м3/сут., это соответствует стокам, поступающим от семьи из трех — четырех человек. В общем-то, наши расчёты, взятые «от фонаря», как раз попали в эти рамки.

С чего начинается сооружение канализационной системы

В первую очередь нужно выбрать один их 3-х типов канализации:

• Выгребная яма.
• Накопительные емкости.
• Септики.

Выгребная яма

Этот тип является устаревшей формой сбора канализационных стоков. На сегодняшний день он считается не только малоэффективным, но и опасным для человека и окружающей среды. Не зря же в специализированных СНиПах записано, что выгребные ямы могут быть использованы только в тех домах, которые выделяют не более 1 кубометра канализационных стоков и нечистот. Поэтому такой тип канализации сегодня встречается крайне редко.

Накопительные емкости

Накопительные емкости — частый способ обустройства канализации на загородных участках. Они могут быть любой формы, любого типа установки (вертикальные или горизонтальные) и изготавливаются из различных материалов.

Самыми популярными у загородных застройщиков стали железобетонные кольца. Установка канализации на даче с их помощью — дело достаточно простое. Единственное неудобство — это необходимость использования спецтехники. Кольца имеют достаточно большой вес, поэтому вручную с ними не справиться.

Есть и другие варианты накопительных емкостей. Например, металлические, пластмассовые, а также колодцы, выложенные из кирпича или блоков. Так что каждый застройщик может выбрать для себя подходящий вариант.

Единственное условие, которое требует неукоснительного выполнения — это полная герметичность емкости. Ни одной щели, ни одной трещинки — абсолютная герметизация. Таким способом почва защищается от заражения отходами жизнедеятельности человека.

Но у этого варианта есть недостаток — такую емкость придется очищать по мере заполнения. Способов очистки несколько:

• Ассенизаторская машина. Это быстрый и эффективный вариант, но очень дорогой.
• Откачивающий насос. Тоже неплохой способ, но стоки придется сливать в отдельную емкость и вывозить за пределы загородного поселка к месту их общественной утилизации.
• Ручной. Весь инструмент — это веревка и ведро. Способ неприятный, тяжелый и грязный. О нем даже говорить не хочется.

Септики

Устройство септика на даче

А вот септик — это, пожалуй, оптимальный вариант на сегодняшний день. Он представляет собой не просто накопительную емкость, а систему последовательной очистки стоков.

Его устройство не такое сложное, как может показаться на первый взгляд. Здесь важен принцип работы, который разбивается на два основных этапа — предварительную очистку и фильтрацию.

Первый этап проходит в герметичной емкости, где стоки разделяются на тяжелые и легкие. Тяжелые опускаются на дно, а легкие с водой поступают в емкость фильтрации или на поля фильтрации.

Сегодня применяют разные по форме, размерам и материалам септики, но принцип их действия один. Чаще всего их выполняют из железобетонных колец или используют готовые модели из пластмассы. Иногда выбирают варианты, сооруженные из кирпича или блоков.

Железобетонные септики состоят из 2-х или более колодцев, куда стоки поступают последовательно. Первый колодец играет роль накопительной емкости, а второй — фильтрующей. Через его дно очищенная вода поступает в грунт, и, пройдя все его слои, попадает в грунтовые воды

Обратите внимание, что чем больше накопительных колодцев, тем чище вода на выходе

Готовые пластмассовые емкости в этом плане эффективнее. Их внутреннее пространство разделено на несколько отсеков, из которых стоки переливаются в последовательном порядке. И чем больше отсеков, тем чище вода.

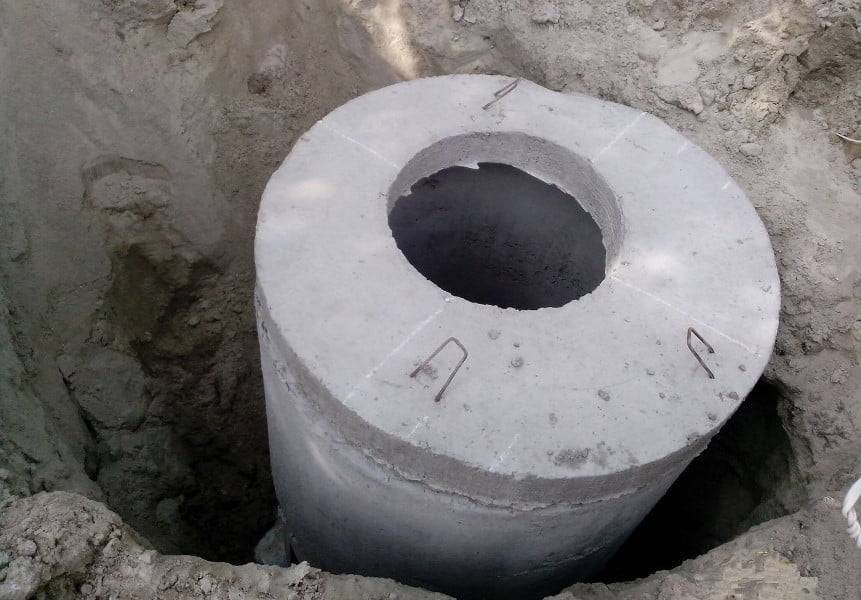

Как устанавливать железобетонные кольца

Самый простой и быстрый способ – установка железобетонных колец, как показано на фото.

Устройство железобетонных колец для колодца

Для работы понадобятся:

Железобетонные кольца. Для того чтобы узнать сколько стоит построить колодец нужно подсчитать количество колец. Например: 600 литров составляет дневной объем стоков, тройная норма будет 1800 литров – 1,8 м3.

Высота колец 0,9 метра. Диаметр внутренний от 0,7 до 2 метров. Рассчитывается объем кольца диаметр, которого один метр. Тогда V = п*R2*H =0,7 м3. Объем 1,4 м3 дадут два кольца.Значит, для устройства колодца понадобятся три кольца (для запаса):

• Вместе с кольцами нужно заказать крышку и ж/б дно.
• Битум.
• Бетон.
• Люк.
• Труба для вентиляции.

Строительство колодца из бетонных колец начинается с устройства легкого фундамента.Затем:

• Устанавливается дно колодца.
• Ставятся кольца.
• Крепится крышка.
• Вводится канализационная труба диаметром 110 мм, над грунтом она должна выступать до 700 мм.
• Как можно плотнее заделываются между элементами сооружения стыки.
• Для гидроизоляции внутренняя поверхность покрывается битумом.

Как устроен фильтрующий колодец?

Устройство фильтрующего колодца со всеми размерами хорошо видно на рисунке (для увеличения кликнуть по картинке):

1 — водобойный щит — кусок бетона, камень, шиферина. положенные поверх засыпки (предотвращает размывание фильтрующей засыпки струёй сточной воды),

2 — кольца горловины,

4 — утепляющая крышка,

5 — плита перекрытия,

6 — вентиляционный стояк,

7 — глухие (без отверстий) кольца,

8 — кольца с отверстиями,

9 — фильтрующая засыпка (донный фильтр — гравий, щебень, битая черепица, спёкшийся шлак или т. п. материал фракцией 15. 30 мм, который насыпан внутри колодца и вокруг снаружи на ширину от 300 мм). На рисунке высота донного фильтра 1 м — это для глинистых грунтов, а для песчаных можно 200. 300 мм,

10 — отверстия в стенах колодца, выполненные на высоту донного фильтра. Если стены кирпичные, то отверстия получаются за счёт промежутков в кладке,

11 — бетонное основание (можно делать гравийным/щебёночным высотой от 200 мм),

12 — подводящий трубопровод.

Правила при обустройстве фильтрующей системы

Важно помнить, что при обустройстве системы своими руками следует разместить ее ниже линии промерзания грунта. Так, для региона средней полосы РФ, данная величина будет равна примерно 1,4 м

С учетом нормативов колодец должен быть выполнен без днища, что предполагает наличие одних лишь стенок, которые оснащены отверстиями. Днище сооружения должно быть заполнено слоем зернистой загрузки, которая получила название донного фильтра. Вода после прохождения очистки от разных взвешенных частиц в пространстве септика отводится непосредственно в колодец. Здесь необходимо сделать акцент на трубе, по которой из септика вода попадает в фильтрующее устройство.

Труба должна быть возвышена над поверхностью зернистой загрузки минимум на 0,15 м.

Изображение 2 . Пример отделки колодца кирпичом.

В месте, где на фильтрующую поверхность падает струя, следует произвести укладку деревянного антисептированного щитка, задачей которого выступает обеспечение равномерного распределения сточных вод по всей площади колодца, это позволяет защитить засыпку от размывания. Для выполнения загрузки следует использовать щебень, гравий, мелкофракционные камни, керамзит, бой кирпича, спекшийся шлак, осколки, величина которых должна быть в пределах 10-70 мм. Загрузка должна иметь высоту, равную примерно 1 м.

Стенки колодца должны иметь отверстия, диаметр которых примерно равен 6 см, отверстия должны быть расположены по длине и высоте системы в шахматном порядке, расстояние между соседними отверстиями должно быть равно 10 см. Наружную часть следует своими руками обсыпать материалом, который был применен для создания загрузки. При всем при этом ширина внешнего слоя должна быть равна 50 см, а высота должна соответствовать показателю высоты загрузки.

Стенки очистительной системы такого типа могут быть изготовлены из разных материалов, начиная бочкой, выполненной из металла, заканчивая железобетонными кольцами, предназначенными для фильтрующего колодца. Более того, оправдано использование круглого или квадратного кирпича, который может быть применен для обкладывания стенок, можно для этого использовать и натуральный камень. Вместо того чтобы сверлить отверстия в уже готовом изделии, можно в процессе кладки оставить технологические промежутки.

Как сделать фильтрующий колодец своими руками?

(в чём-то я повторюсь, но это для. матери учения)

Копается яма. Ширина или диаметр ямы зависит от материала, которым мы хотим (=имеем возможность) выложить её стены, а также от рассчитанной нами (=желаемой) производительности.

На схеме фильтрующий колодец из бетонных колец, но из других материалов он будет устроен так же (ну, может быть, квадратным):

В общем, в яме строим стенки колодца, так, чтобы между ними и стенами ямы осталось пространство не меньше 300 мм.

Какова глубина ямы для фильтрующего колодца? Определяем так.

Труба от септика к колодцу должна идти с уклоном 0.5…2% (0.5…2 см на один метр); вот и прикидываем, исходя из:

1) на какой глубине труба выходит из септика;

2) какова длина трубы (расстояние от септика до фильтрующего колодца);

3) вход трубы в фильтрующий колодец должен быть выше фильтрующей засыпки, о чём уже вы прочитали;

4) уровень стоков в колодце должен быть ниже уровня замерзания (чтобы колодец не делать слишком глубоким, можно устроить люк с двойной крышкой и утеплителем между крышками);

5) толщины фильтрующей засыпки.

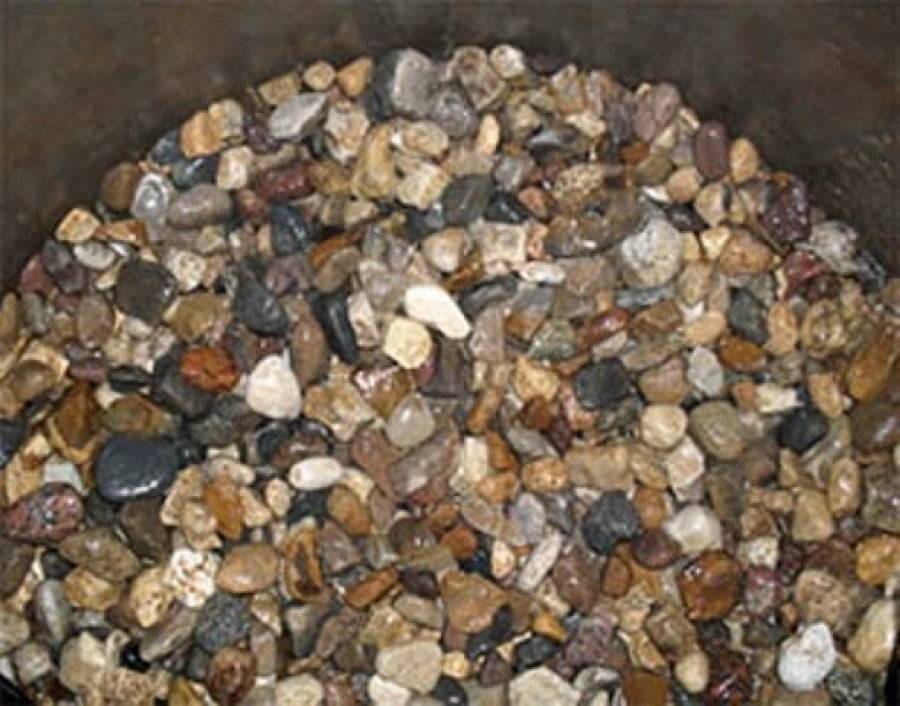

Особенности и виды донных фильтров

Такой фильтр представляет собой, по сути, несколько слоев материалов природного происхождения (таких как песок, щебень и др.), которые засыпаются на дно колодца

Важно, чтобы размеры частиц каждого слоя отличались от предыдущего приблизительно в пять раз. Жидкость очищается благодаря тому, что разные примеси оседают в засыпке, а в результате получается уже отфильтрованная вода (последнюю забирают насосом/ведром и используют для хозяйственных нужд либо питья)

Таблица. Какими бывают донные фильтры?

Наименование, фото	Характеристика
С прямой засыпкой	Представляет собой 3 слоя толщиной порядка 15 см каждый. Слои расположены по размерам фракций – от самой крупной до маленькой. Жидкость проходит через эти слои и поочередно очищается от примесей разного размера. Если вода несильно грязная, то можно обойтись одним или двумя слоями засыпки, не используя мелкофракционный материал.
С прямой засыпкой и щитом	Разновидность описанного выше варианта, дополненная специальным щитом, который выполняется из мореного дерева, дуба или осины. Щит укладывается на самое дно и предназначается для того, чтобы защитить фильтр от погружения/размывания.
С обратной засыпкой	Отличается от конструкции с прямой засыпкой обратным порядком расположения слоев – от мелкой фракции до самой большой.

Щит на дно колодцаДонный фильтр для колодца можно сделать самостоятельно, используя доступные природные материалы

Продукция Группы ПОЛИПЛАСТИК

Конструкции, реализуемые компанией, изготавливаются из пластика. Среди его преимуществ малый вес (обеспечивающий низкую стоимость транспортировки и легкость установки сооружения), стойкость к коррозии, герметичность, большой срок эксплуатации (до 100 лет). Один из образцов продукции – перепадный канализационный колодец – имеет размеры:

• диаметр – 1600 мм;
• высота шахты – 5750 мм;
• диметр выходов (входов) – 1200 мм.

Внутри находится гаситель потока, требующийся для снижения скорости движения среды. Также он выполняет роль смотровой площадки. Колодец оборудован лестницей для простоты обслуживания. Входы и выходы сделаны из полимерной гофрированной трубы.

Возможно изготовление моделей на заказ по Альбому №5 документа «Камеры и колодцы дождевой канализации. Типовые материалы для проектирования 902-09-46,88». Производство осуществляется согласно проектам, в которых обозначены необходимые перепады высот.

Варианты фильтрационного колодца

Конический колодец

гофрированная труба

Схематически конический фильтрующий колодец выглядит следующим образом:

Чтобы примерно представлять возможности таких устройств, нужно учесть, что в песчаном грунте один очистной колодец способен пропускать сквозь себя 100 литров стоков. Если брать это количество за основу, то можно рассчитать необходимое число фильтров. В некоторых случаях для увеличения эффективности очистного устройства колодцы могут быть соединены между собой параллельно, образуя модульную систему.

Верхний диаметр конических фильтрующих колодцев составляет 0,6 м, а нижний – 1 м, причем высота может быть разной – 1 и 1,5 м, 2 и 2,5 м.

Расчет размера

Скорость просачивания воды сквозь грунт зависит от его типа (глина, песок, чернозем и т.д.). В среднем норма потребления на одного человека составляет порядка 125 литров. Эти два критерия являются определяющими при осуществлении расчетов параметров колодца.

Рассмотрим это на примере:

• Почва – суглинок, скорость фильтрации составляет 50л. в сутки на 1 м2.
• Проживает 4 человека – среднее потребление 500 литров в сутки.
• Застоя воды не будет на площади, равной 10 м2.
• Размер дна колодца составляет порядка 2–3 м2.
• Для организации эффективной системы водоотвода необходимо 3 коллектора.

Если на участке будет размещено несколько коллекторов, между ними должно быть расстояние, вдвое превышающее размер камеры.

Поля подземного орошения

Прошедшие очистку сточные воды вполне можно использовать для бытовых нужд, в частности применять для орошения приусадебного участка. С этой целью создается целая система подземных каналов или дрен. Площадка, по поверхности которой растекается выведенная таким образом вода, называется полем орошения. Эффективное использование подобной системы актуально только для тех грунтов и других эксплуатационных условий, что и для фильтрующего колодца.

Вариант с использованием дренажного поля — очень эффективно, но в малом хозяйстве не всегда оправданно

Надеемся, наши советы помогут вам создать правильную систему канализации на вашем участке. Для этого первоначально составьте себе небольшой проект, а о том из каких пунктов он должен состоять мы уже рассказали.

Каменные колодцы

Изоляция труб в колодце при помощи битума После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Схема быстротока Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Общие положения

В первую очередь ознакомимся с функциональностью такого устройства и его альтернативами.

Функции

Фильтрующий колодец имеет следующие назначения:

Фильтрация сточной воды, которая выходит из септика после предварительных этапов очистки. Процесс выполняется за счёт донного фильтра, расположенного в основании конструкции.

• Создание системы орошения огорода. В конечном итоге при соблюдении технологии жидкость имеет достаточную степень очистки для использования её в качестве полива растительных культур.
• Локализация загрязнения. Стоки не будут самопроизвольно разливаться по участку, а окажутся в строго отведённом для них месте.

Альтернативы

Следует отметить, что это не единственный способ очищения воды после септика.

Также применяются:

• Впитывающие траншеи. Низкая цена, но слабый уровень очистки и требования много пространства.
• Песчано-гравийные фильтры. Слабая локализация, присутствует возможность попадания грязной жидкости сразу в грунт.
• Поле подземной фильтрации. После нескольких лет использования такого варианта требуется перенос всей канализационной системы в другое место из-за непригодности грунта к дальнейшей очистке.

Использование колодца хоть и требует некоторых умеренных затрат и труда для своего создания, является при этом наиболее рациональным сооружением для очищения сточной жидкости.

Основные виды

Существует несколько разновидностей канализационных фильтрующих сооружений, работающих по схожему принципу, но отличающихся по области применения.

• Дренажный тип колодца используется как дополнение к сложной системе дренов – подземному трубопроводу с перфорацией. Колодец служит для отвода воды от строений и участков земли, а также фильтрует ил и песок, позволяя воде очиститься для слива, например, в водоём.
• Для очистки септика используется дополнительный фильтрационный колодец, имеющий толстую фильтрационную подушку (не меньше 60 см, лучше 1 метр) из нескольких слоёв: песка, щебня, битого кирпича, отвального шлака.
• Для канализации открытого типа. Такие колодцы ещё называют смотровыми. Хозяева получают возможность визуально контролировать степень наполнения колодца. Фильтрующий материал расположен на дне. В случае быстрого заполнения колодца, его содержимое можно откачать насосом.

Как устроен фильтрующий колодец для канализации

Выше вы узнали, как устроен септик, теперь ознакомьтесь с устройством фильтрующего колодца – ещё одного устройства для биологической очистки бытовых сточных вод. Если грунтовые условия (пески и супеси) и горизонт грунтовых вод (в 1 м до основания колодца) позволяют, то стоки от одного дома очищают посредством сооружения фильтрующего колодца.

При общем расходе 0,5 м3/сут. и в зависимости от качества грунта диаметр фильтрующего колодца бывает разным — 1000 х 1000 мм (или диаметром 1000 мм) в песке; 1500 X 1500 (или диаметром 1500 мм) в супесях; при общем расходе до 1 м3/сут. — 1500 X 1500 или 2000 X 2000 мм соответственно.

Сточные воды, очищенные на 90—95 %, содержат болезнетворные микроорганизмы. Такую воду запрещено использовать не только в качестве питьевой, но и сбрасывать в водоемы, из которых берут воду для бытовых нужд. Вода становится пригодной для этих целей после дезинфекции.

Фильтрующий колодец для канализации изготавливается из пережженного кирпича, бута или железобетонных колец. Основание устраивают лишь по периметру колодца. Внутри устраивают донный фильтр из щебня, гравия и иного материала высотой до 1 м. Снаружи вокруг колодца устраивают засыпку из того же материала, что и фильтр, высотой 40—50 см. Стенки колодца должны иметь отверстия, расположенные в шахматном порядке (в кольцах их просверливают через 10 см по длине и высоте; в кирпичных и каменных стенках делают пропуски).

Над надфильтровой частью колодца устанавливают вентиляционный сток диаметром 100 мм с флюгаркой. Он должен возвышаться над поверхностью земли на 50—70 см.

Колодец накрывают крышкой, которую утепляют при расчетной зимней температуре ниже -25 °С.

Вентиляция и перекрытие

Как и септик, фильтрующий колодец должен иметь хорошую вентиляцию. Монтируется она в перекрытие, а высота трубы над поверхностью должна быть не меньше 60 см, и быть оборудована флюгаркой.

Диаметр выводящей трубы в оптимальном варианте составляет 10–15 см. Конечно, на ухоженном участке такой конец, торчащий из земли, будет смотреться не очень эстетично. В таком случае его можно замаскировать, посадив рядом цветы или какие-нибудь растения.

Вообще для очистки сточной воды кроме фильтрующего колодца используются различные вспомогательные сооружения. Фильтрующая траншея, песчаный или гравийный фильтр, также качественно справятся с очисткой сточных вод.

Окончательно выбрать сооружение поможет оценка условий участка будущего строения, а именно тип почвы, водоносный горизонт или уровень грунтовых вод.

Технология обустройства колодца

В ситуации, когда фильтрующий колодец, согласно предварительным расчетам и всем необходимым требованиям, будет расположен на значительной площади, превышающей 4 м², а его глубина будет равна 2,5 м, то более целесообразным окажется обустройство не одного большого колодца, а нескольких маленьких, рассредоточенных по всему участку. Именно с рытья котлована следует начинать все работы. Необходимо помнить, что сточные воды должны быть максимально удалены от источника воды, используемой для питья, удаленность должна быть равна минимум 30 м.

Так же, как и септик, фильтрующий колодец должен быть оснащен вентиляционной трубой. Ее следует установить в перекрытии, при этом верхняя часть трубы должна быть расположена на поверхности земли и оснащаться флюгаркой. Наиболее оптимальным диаметром данной трубы будут считаться 100 мм. Если этот элемент не будет вписываться в ландшафт, его следует замаскировать вьющимися растениями, можно использовать и иные способы, которые будут адаптировать часть системы под стилистическое решение территории около дома.

При обустройстве наиболее популярным считается тот вариант, при котором используются кольца, что обусловлено наименьшими трудозатратами. Перекрытие колодца должно иметь люк, который следует дополнить парой крышек, их диаметр должен быть примерно равен 70 см. Крышка, расположенная сверху, будет несущей, а та, что снизу, — утепляющей. Между крышками следует оставить пространство, которое необходимо заполнить теплоизолирующим материалом, с этой задачей отлично справятся минераловатные маты либо мешки, наполненные перлитовым песком.

Если фильтрующий колодец будет иметь прямоугольную форму, то глубина заложения должна превысить 2 м, а максимальный его размер должен быть равен 3х2 м. Колодец должен иметь дно-подушку, выполненную из щебня, гравия, лома кирпича, шлака, можно для этого использовать и любой другой аналогичный по составу и фракционности материал. Толщина подушки, которая выполняет роль фильтра и которой будет наполнен колодец, должна быть равна 0,3 м. Необходимо в этом случае осуществить обсыпку наружных стен, используя при этом грунт. Верх сооружения должен быть засыпан тем же грунтом, однако предварительно следует уложить геотекстиль.

Как построить конический самостоятельно

Выбрав такую форму, проблема пучинистости исключается, так как ей противодействует вес земли вокруг конуса изделия. Диаметр нижнего основания камеры не менее 1 м, верхнего – от 0,6 м.

Чтобы качественно и оперативно выполнить монтажные работы своими руками, составляется последовательный, пошаговый план действий:

• выполняется проект наружной канализационной системы в соответствии с требованиями СНиП;
• подготавливается инструмент и оборудование для ведения монтажных работ. Подвозится дренажный щебень крупной и мелкой фракции и другие вспомогательные материалы;
• производится выбор и приобретение 2,5-метровой пластиковой конструкции, канализационных труб и комплектующих. Площадь дна камеры по расчету должна обеспечить постоянное дренирование планируемых стоков без накопления;
• на выбранном месте под камеру вручную или с помощью экскаватора выкапываем котлован, а от построек – траншеи под канализационные трубы глубиной ниже линии промерзания почвы;
• дно котлована и траншей засыпается 20 см слоем мелкого щебня. Отсыпанный материал уплотняем и проверяем уровнем. Под пластиковым фильтрационным колодцем дно котлована должно быть горизонтальным, а в траншее от дома к коллектору – с уклоном 2 см на 1 метр длины;
• в корпусе изделия полосой в 1 метр от дна по всей окружности проделываем дренажные отверстия диаметром 4 см на расстоянии 20 см друг от друга. Под канализационные трубы вырезаем проушины на расстоянии 1 метра от дна, с ориентацией на выкопанные траншеи. В отверстия под трубы вставляем уплотнение;
• устанавливаем в котлован конусную камеру, с этой работой справятся 3 человека. Укладываем в траншеи канализационные магистрали, выдерживая требуемый уклон с помощью бетонных подкладок. Размещаем колодец отверстиями в направлении траншей и в них вставляем сточные пластиковые трубы;
• засыпаем промежуток между котлованом и коллектором мелким щебнем слоем 1,5-метровой высоты вокруг конусного корпуса, закрывая дренажные отверстия. На дно камеры укладываем 30 см слой крупного щебня. Трубы в корпус изделия вставляются на 30–50 см. Стык отверстия с трубой изолируем;
• магистральную трубу заводим под фундамент в дом и соединяем с внутренней канализацией. Проверяем уклон трубы от дома в камеру;
• чтобы не происходило размывания дренажного слоя в коллекторе, на дно, в место падения потока стоков укладываем бетонную плитку;
• пропускаем воду по собранной схеме, проверяем герметичность конструкции и засыпаем траншеи с котлованом, послойно утрамбовывая грунт;
• на зауженную часть конического корпуса устанавливаем люк с полимерно-песчаной крышкой. Канализационная система готова к эксплуатации.

Пластиковый фильтрующий колодец может устанавливаться после септика или станции биоочистки стоков для последующей инфильтрации очищенной воды. Целесообразно использование камеры для очистки ливневых вод.

Расчет ливневого колодца

Ошибки при проектировании обходятся слишком дорого — ваш двор легко превратить в водоем.

Каким же по объему должен быть колодец ливневой канализации? Логично предположить, что как минимум он должен вмещать в себя все воду, скопившуюся после дождя или во время оттепели.

Другими словами, проводя расчет, нужно учесть объем воды, отводимой с вашего участка, для чего следует произвести предварительные вычисления по следующей формуле:

Q=q20×F×Ψ, где

• q20 — коэффициент среднестатистического количества осадков в вашей местности (среднестатическая норма — данные берутся из СНиП);
• F — площадь участка, на которой будет монтироваться ливневая канализация;
• Ψ – поправочный коэффициент, учитывающий вид покрытия и степень поглощения осадков на данном участке.

Справочные значения данного коэффициента приведены в таблице:

Тип покрытия	Поправочный коэффициент Ψ
Открытый грунт	0,35
Бетонированный участок	0,85
Асфальтированный участок	0,95
Отсыпка из щебня	0,40

Проведя вычисления, вы сможете подобрать с помощью таблицы не только диаметр труб, но и угол уклона.

Расчетная величина позволяет более точно подобрать угол уклона и диаметр труб для монтажа.

Как выбрать материал

При выборе используется сравнительная характеристика, которая позволяет оценить достоинства и недостатки.

Таблица применяемых материалов для очистных сооружений:

Наименование	Бетон	Кирпич	Металл	Полимер
Прочность	высокая	средняя	высокая	средняя
Коррозия	низкая	средняя	высокая	отсутствует
Сопротивление агрессивной среде	высокое	среднее	низкое	высокое
Гидроизоляция	нужна	нужна	не требуется	не требуется
Срок монтажа	средний	длительный	быстрый	быстрый
Потребность механизмов	да	не требуется	да	не требуется
Срок эксплуатации	более 50 лет	около 30 лет	около 10 лет	более 50 лет
Стоимость	средняя	высокая	высокая	средняя

Использование утилизированных автомобильных покрышек для фильтрационного сооружения возможно только на дачном участке при сезонном проживании. При сборке отстойника необходима гидроизоляция между кольцами покрышек. А если шины придется покупать, то вариант становится невыгодным.

Краткий анализ показывает, что с экономической стороны и длительности эксплуатации применение бетона и полимера в качестве материала для фильтрационной камеры – наиболее выгодный вариант.

Устройство фильтрующего колодца

Колодец для фильтрации состоит из:

• донного фильтра;
• стенок;
• поверхностного перекрытия.

Рассмотрим поэтапно основные составляющие и правила обустройства каждого элемента.

1. Донный фильтр. Фильтрующие колодцы конструкция обязана состоять из качественного донного фильтра, который очищает воду перед ее попаданием в грунт. В предполагаемом месте, куда будет спадать вода с трубы на фильтр, нужно установить небольшой щиток из дерева, который препятствует размыванию дна и равномерно распределяет воду по всей поверхности. После засыпки, между фильтром и трубой будет расстояние в 20-30 сантиметров. В качестве засыпки донного фильтра используют:

• щебень;
• гравий;
• керамзит;
• бой кирпича и камни.

Максимальная величина фракция не должна превышать 70 мм в диаметре. Засыпку нужно делать высотой примерно 1 метр. Даже если используется отстойная камера, все же на поверхности фильтра образовывается небольшой органический осадок. Со временем он постепенно уничтожается микроорганизмами. Не допускается очистка фильтрующего колодца хлоркой или другими химическими средствами. Для этого раз в пару лет (в зависимости от загруженности шахты), нужно очищать его специальной ассенизаторской машиной или насосом.

1. Стенки. Для обустройства стенок используют самые разные материалы, например, кирпичи, железобетонные кольца и так далее. Часто встречается даже пластиковый фильтрующий колодец, сделанный из старой большой бочки. Но пластик должен быть достаточно прочным, чтобы его не сдавила земля со временем. Между землей и стенами можно сделать небольшое ограждение, которое потом заполнить теплоизоляционным материалом. Очень популярным является металлический фильтрующий колодец из трубы. При этом также нужно обращать на толщину и качество металла. В таком случае нужно будет сверлить отверстия, что немного усложняет работу.

Самый простой вариант — сделать фильтрующий колодец из готовых бетонных колец, которые очень прочные и долговечные. В стенах нужно сделать небольшие отверстия, примерно по 4-6 см в диаметре. Они должны проделываться в шахматном порядке 10 см друг от друга. Если стены делаются из кирпича или камня, то они просто кладутся на небольшом расстоянии друг от друга. В специально предусмотренных бетонных кольцах уже есть отверстия. Внешне фильтрующий колодец засыпается таким же материалом, толщиной не более 40 см, а высотой — на уровне фильтра.

1. Перекрытие. Поглотительный фильтрующий колодец в обязательном порядке должен иметь не только надежное перекрытие, но и вентиляцию. Последнюю делают в виде небольшой трубы (диаметр до 10 см) в перекрытии. Она должна быть закрыта решеткой внешне и быть выше поверхности земли на 70-100 см. Особенно такая высота необходима зимой, когда снег может закрыть вентиляцию. Конечно, такая труба может негативно отобразиться на ландшафте, но ее можно скрыть растениями или покрасить в интересный цвет.

Устройство фильтрующего колодца должно иметь в перекрытии люк диметром приблизительно 70 см. В нем располагаются две крышки:

• несущая, находится сверху;
• утяжеляющая, находится снизу.

Если зимой температура опускается до -20 градусов и ниже, необходимо защитить вместимте от замерзания. В противном случае засыпочная смесь с водой замерзнет и не будет выполнять свою функцию, а шахта просто затопиться бытовыми водами. Чтобы обеспечить теплоизоляцию, пространство между крышками заполняется любыми материалами, например, пенопластом, минеральной ватой, мешковиной и другими. Сверху на перекрытие тоже можно поместить дополнительные защитные материалы. Обеспечить хорошей теплоизоляцией нужно и трубы от дома к шахте, ведь они залегают на меньшей глубине, поэтому зимой могут промерзнуть.
