Затраты и перспективы окупаемости
Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.
Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.
В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)
Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:
- на 4-5 кВт – 3000-7000 условных единиц;
- на 5-10 кВт – 4000-8000 условных единиц;
- на 10-15 кВт – 5000-10000 условных единиц.
Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.
Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!
Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками
Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.
Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.
Эффективность и окупаемость
Нельзя называть геотермальную энергию бесплатным подарком природы. Создание систем отопления на её основе может составить свыше миллиона рублей без учёта стоимости теплового насоса. Всё зависит от требуемых объёмов отопления, его функционального назначения и типа. Обычно экономическая целесообразность геотермальных систем отопления рассчитывается по сравнению затрат на её содержание.
Стоимость любого вида используемой энергии не является величиной постоянной и никогда не станет уменьшаться. В этом плане альтернативная замена их на использование тепла внутренних слоёв, конечно, экономически выгодна и целесообразна, так как тепловые насосы не потребляют много энергии, а для извлечения и переработки тепловых запасов не надо строить дорогих заводов, электростанций.
Тем более что каждое поколение ученых находит новые решения для создания оборудования и технологий в этом направлении. Кроме этого, правильнее производить оценку стоимости отопительных систем одинаково для всех видов топлива с нулевой отметки без применения существующих централизованных систем подачи, например, газа. И тогда окупаемость системы за 5 лет станет реальной величиной.
Использование геотермальных систем отопления напоминает вопрос, а почему не ездить на автомобиле «Запорожец» в настоящее время. Конечно, можно, особенно по бездорожью и в лес за грибами. Но ведь хочется быстрее и комфортней. Так и в этом случае. Одна мысль о том, что собственная система отопления не нарушает экологию, не мешает жить даже самым маленьким и неизвестным существам в природе подтвердит правильность выбора именно геотермальной системы.
Установка своими руками
Прежде чем решиться на подобный шаг, нужно сопоставить возможности с объёмом и сложностью всех необходимых работ для установки геотермальной системы.
Расчет стоимости
Расчёт стоимости устройства геотермальной системы вычисляется относительно:
- приобретения теплового насоса определённой мощности;
- цены всего трубопровода, в соответствии с мощностью насоса;
- производства сопутствующих земельных работ (бурение скважин, выкапывание траншей), а также стоимости работ по прокладке сетей;
- установки и подключения теплового насоса.
Фото 1. Геотермальный тепловой насос модели Vitocal 300-W Pro с электроприводом для отопления, производитель — «Viessmann».
Расчёт включает и покупку теплового насоса, цена которого различается в зависимости от мощности и производителя.
Модели мощностью в районе 4—5 кВт будут оцениваться в 3—7 тыс. у. е. Прибор мощностью 5—10 кВт стоит 4—8 тыс. у. е. За 10—15 кВт — 5—10 тыс. у. е.
Размещение коллектора
Существует подразделение по способу установки внешнего контура (коллектора). В грунте он может размещаться вертикально или горизонтально. В грунте водоёма — горизонтально. Для каждого из этих случаев имеются свои преимущества и недостатки.

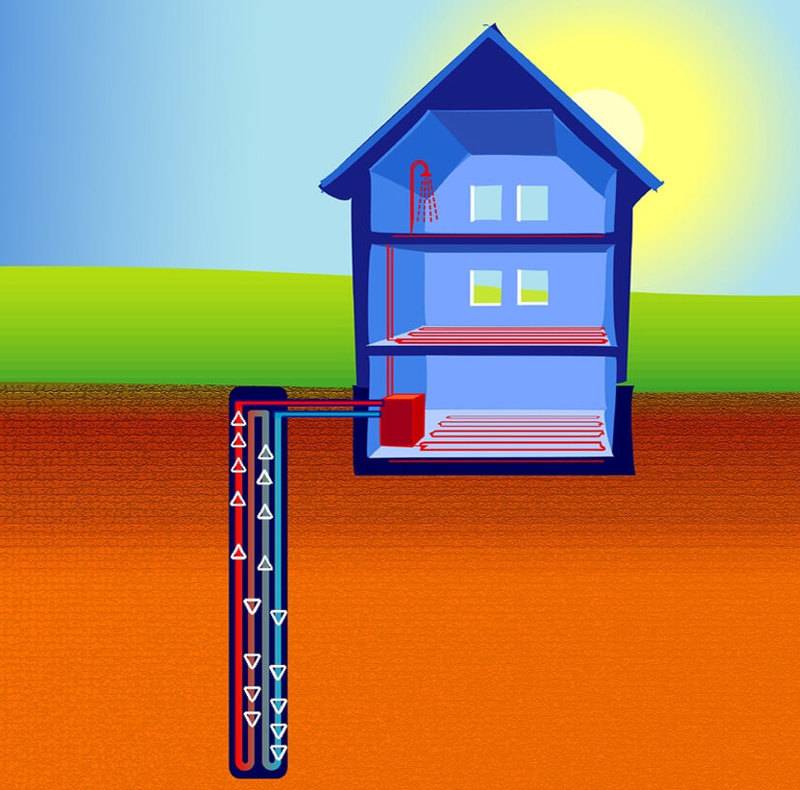

Вертикальный тип
При построении установки вертикального типа присутствует необходимость бурения скважин глубиной 50—200 метров. То есть — до слоя, имеющего повышенную температуру. Одна из шахт, которую называют дебетовой, служит для забора тепла.
Теплоноситель в ней поднимается, благодаря работе насоса, затем происходит подача в трубы и радиаторы внутреннего контура.
Возвращаясь, после прохождения всего цикла, теплоноситель сбрасывается через другую шахту обратно, к подземным слоям.
Считается, что срок эксплуатации такой установки — около сотни лет.
При устройстве коллектора вертикального типа с двумя шахтами эффективность его применения для обогрева частного дома снижается, так как для обеспечения работы циркулярного насоса потребуется значительное количество электроэнергии. Это является подходящим вариантом для устройства системы «тёплый пол».
При более экономичном кластерном методе, количество скважин увеличивается, но их глубина уменьшается.
Для вертикальной установки существует и вариант, который предусматривает укрепление ёмкости (бака), содержащей антифриз, на глубине 100 м. Непрерывное движение этой жидкости, нагревающейся от грунта, обеспечивает тепловой насос.
Если не рассматривать вариант бурения скважин для вертикальной конструкции, который требует навыков и оборудования, то работы можно провести самостоятельно.
Теплообменник горизонтального расположения
Для устройства теплообменника горизонтального расположения (типа) понадобится немного усилий, но и тепловая отдача в этом случае будет меньше. Потребуется проведение земляных работ, чтобы соорудить котлован ниже отметки промерзания грунта. В выкопанные траншеи укладывается трубопровод внешнего контура, а впоследствии вся конструкция вновь засыпается землёй.
Температура грунтового слоя будет гораздо ниже, а длина больше, чем при использовании теплообменника вертикального типа. Площадь примерно вдвое превышает помещение, которое предстоит отапливать.
По такому же принципу происходит устройство системы в подводном грунтовом слое водоёма.
Крайне желательно, чтобы площадь самого водоёма была более 200 кв. м., а расстояние от него до отапливаемого здания не превышало 100 м.
Требуется как минимум 1 м толщи воды от замерзающей водной поверхности. Кроме того, необходимо разрешение специальных служб, если водоём не является вашей собственностью.
Внимание! Некоторые специалисты предостерегают от проведения всех работ «своими руками». По их уверениям, подобные действия могут обернуться частичной или полной порчей оборудования
Окончательное решение
При принятии окончательного решения стоит учитывать, что геотермальная система отопления своими руками имеет огромный потенциал, и в перспективе может стать одной из самых востребованных и рациональных систем обогрева домов. Термальные и грунтовые тепловые насосы являются отличной альтернативой другим источникам энергии. Несмотря на то, что монтаж системы изначально обойдется дороже, значительные первоначальные затраты окупятся с течением времени и позволят на протяжении долгих лет пользоваться недорогим и эффективным отоплением, которое дает энергия земли для отопления дома или квартиры.
https://youtube.com/watch?v=Rhi9yWF5SLs
Реальные преимущества и недостатки
Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.
Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.
Перечислим и прочие преимущества этого вида отопления.
- Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
- Акустический комфорт. Тепловой насос работает практически бесшумно.
- Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
- Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
- Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
- Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.
Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца
Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.
Безопасность в эксплуатации
Геотермальные установки отопления работают без всякого процесса сгорания. Так что никаких предпосылок к возгораниям или взрывам просто нет. Среди важных достоинств называют отсутствие нужды приобретать дополнительные вытяжки и дымоходы, что является насущной необходимостью для иных типов отопительных систем. В процессе работы геотермальной отопительной системы в доме нет вредных испарений из запахов. Кроме того, геотермальное отопление — бесшумная система и достаточно компактна, не занимает много места.Геотермальные установки, если сравнивать их с твердотопливными и жидкотопливными системами, помимо того, что не нарушают вид и интерьер дома, к тому же не потребуют времени на решение проблем с покупкой, доставкой и хранением топлива, ведь энергия земли условно неистощима.
Я уже упоминал про кондиционирование. Приятно, что при помощи тех же самых устройств можно не только обогревать коттедж зимой, но и охлаждать его летом.
Альтернатива традиции
Часто можно слышать, что газ в отоплении дома — это оптимально. Дешевле других вариантов — это правда. Но не стоит забывать о некоторых проблемах и здесь.
- Во-первых, не всем доступен природный газ, не везде он пока проведен на наших обширных просторах.
- Во-вторых, газовая колонка тоже требует постоянного контроля, обслуживания;
- А еще необходимо соблюдение техники безопасности, нужны разрешения специальных контор.
Действие геотермальных систем отопления основано на принципе физической передачи теплоэнергии хладагенту от окружающей среды.
Существует еще один, пока менее распространенный вид обогрева дома, заслуживающий особого внимания. Речь идет о геотермальном отоплении. Главное достоинство геотермальной энергии состоит в том, что она является практически неиссякаемой и полностью независимой как от условий окружающей среды, так и времени суток и года, чего, например, нельзя сказать о солнечной энергии,тоже относящейся к возобновляемым энергетическим ресурсам. Эти технологии с успехом применялись ещё в 80- годы 20-го века в СССР. Но тогда они были дорогими и малодоступными. Теперь же ситуация изменилась
Функциональные особенности системы
Геотермальная система частного дома состоит из трех контуров:
- Грунтовой коллектор – система специальных труб, с установленным рецеркуляционным насосом. Температура теплоносителя внешнего контура колеблется в пределах 3-7°С. Дельты в 4°С достаточно для системы отопления. Теплоносителем, в основном, выступает этиленгликоль или смесь этиленгликоля и воды.
- Контур теплового насоса «забирает» тепло от грунтового коллектора и передает системе отопления дома. В зависимости от площади дома и нужной тепловой мощности, он может вырабатывать до 3500 кВт тепла. Теплоносителем для насосов разных производителей служат: Thermia и Mammoth – этилен- или пропиленгликоль, для Heliotherm – газ Пурона,.
- Контур системы отопления, в котором нагретый до 45-50°С теплоноситель поступает в систему отопления.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.
Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Монтаж системы
Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.
С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.
Монтаж горизонтального теплообменника геотермальной системы отопления
Для обеспечения отопления дома теплом земли необходим монтаж системы
- основная часть должна располагаться под землей или на дне водоема;
- в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.
Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.
Различают два типа коллекторов
- Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
- Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.
Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.
- Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
- Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.
Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.
Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.
Способы получения природной тепловой энергии
Геотермальные тепловые насосы различаются по способу извлечения тепла:
- Установки, использующие тепло грунтовых вод глубокого залегания, горячих гейзеров и т.д.
- Системы, в состав которых входит резервуар с антифризом, устанавливаемый в грунте на глубине от 75 метров. Отопление из недр земли обеспечивается за счет естественного нагрева емкости с антифризом; в результате хладагент, проходя через теплообменник, отдает полученное тепло и возвращается в емкость.
- Геотермальный контур укладывается по дну водоема, который является естественным аккумулятором тепла. В данном случае нужно учесть, что водоем может полностью промерзнуть в зимнее время.
Виды геотермальных тепловых насосов Отопление дома энергией земли требует масштабных работ по монтажу системы, но зато это экологичный способ получить практически бесплатную тепловую энергию. Чтобы отопить дом, потребуются незначительные расходы на электроэнергию, необходимую для функционирования системы.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.
Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Геотермальная система отопления своими руками — пошаговая инструкция
Рассмотрим сооружение геотермального отопления дома своими руками с горизонтальным наружным контуром (укладка в грунте). Работы разобьем на два этапа.
Изготовление теплового насоса
На стене следует закрепить компрессор от кондиционера или холодильника.
При наличии слабой проводки используйте два компрессора с меньшей мощностью – это позволит уменьшить пусковой ток (компрессоры будут включаться последовательно).
Конденсатор, в котором будет сжиматься хладагент, изготавливаем из сантехнической медной трубы наружным диаметром около 12 мм и толщиной стенки 1 – 1,2 мм. Она наматывается на цилиндрическую болванку, так чтобы получился змеевик.
Испаритель делается из того же материала.
Самодельный тепловой насос
В качестве теплообменников следует использовать две емкости: для системы отопления – нержавеющую (здесь устанавливается конденсатор), для наружного контура – пластиковую (в ней установим испаритель).
Конденсатор устанавливаем так, чтобы фреон в нем двигался сверху вниз. Благодаря этому при его конденсации не будут образовываться пузырьки. В испарителе газ должен двигаться в противоположном направлении.
Один конец конденсатора присоединяется к выходу компрессора, на другом – устанавливается редукционный клапан. К выходному отверстию этого клапана присоединяется испаритель, второй конец которого следует подключить ко входу компрессора.
Каждую емкость при помощи штуцеров следует врезать в соответствующий контур.
Строительство наружного контура
Контур представляет собой пластиковую трубу, уложенную в траншею ниже глубины промерзания грунта в виде «змейки». Расстояние между соседними участками должно составлять около 70 см.
Длина контура будет зависеть от влажности грунта. При сухом грунте с каждого метра трубы удается снять 10 Вт тепла, во влажных глинистых почвах этот показатель возрастает до 35 Вт. Таким образом, на каждый кВт тепловой мощности понадобится контур площадью от 25 до 50 кв. м.
При изготовлении теплового насоса мощностью 9 кВт по теплу придется потратить:
- на изделия и материалы для конденсатора: 163 доллара;
- для испарителя: 206 долларов;
- на б/у компрессор и фреон: около 50 долларов.
При наличии автоматики общая стоимость самодельного теплового насоса составит примерно 500 долларов.
Полипропиленовая труба марки PN10 диаметром 50 мм для наружного контура будет стоить по 193 руб. за погонный метр.
Знаете ли вы, что отопить дом совершенно бесплатно можно, используя тепло земли? Геотермальное отопление: принцип работы. достоинства и недостатки технологии.
Принцип действия теплового насоса для отопления дома разберем в этой статье.
Особенности и порядок монтажа
Установку геотермального отопления в частном доме следует доверить специалистам. Основные трудности возникают при монтаже контура-теплообменника в грунт. Основными этапами являются следующие:
1. Выезд инженеров на место. При этом они выясняют особенности местности и выбирают самый эффективный способ монтажа.
2. Заключение договора и приобретение оборудования.
3. Монтажные работы. Выполняется установка теплообменников в грунт. Затем происходит подключение геотермальной установки к отопительному контуру здания.
4. Пуско-наладочные работы. После их окончания подписывается акт о сдаче.
На эффективность функционирования установки оказывает влияние вид источника тепла. Самым эффективным считается монтаж контура теплообменника вблизи термического источника или на дне водоема. Компания, устанавливающая оборудование, может предоставить клиенту дополнительные гарантийные обязательства. В соответствии с действующим законодательством это допускается при условии оплаты таких услуг. Заказчику это обойдется в дополнительную плату.
Монтаж и установка геотермального отопления
Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.
После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:
- Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.
- Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $
- Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.
- Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.
Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.
