Самодельный насос для откачки воды: разбор 3-х вариантов, которые можно сделать своими руками

Конструкция #2 – ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

• труба ПВХ д.50мм – 1шт.;
• муфта ПВХ д.50мм – 1шт;
• труба ППР д.24мм – 1шт.;
• отвод ППР д.24 – 1шт;
• заглушка ПВХ д.50мм – 2шт.;
• кусочек резины д.50мм, толщиной 3-4мм – 1шт;
• обратный клапан д.15мм – 1шт.;
• пустой баллон от силикона 330мл – 1шт;
• стяжной винтовой хомут – 1шт;
• винт-гайка или заклепка – 1шт;
• накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Разновидности ручных водяных насосов для скважин

Ручные скважинные насосы могут иметь различное устройство нагнетательного механизма. Вот какие виды существуют на сегодняшний день:

1. Крыльчатые: в рабочей камере этого насоса установлена крыльчатка — колесо с лопастями, которое пользователь вращает при помощи рукоятки. Лопатки заставляют находящуюся в рабочей камере жидкость двигаться по круговой траектории, вследствие чего она под действием центробежной силы устремляется в выпускное отверстие.
2. Поршневые: по своему устройству такой насос напоминает велосипедный, только в его поршне установлен обратный клапан. Создавая разрежение, устройство может втягивать воду с некоторой глубины.
3. Штанговые: такой насос почти не отличается от поршневого, только поршень в нем двигается не по всей гильзе, а лишь по нижней ее части. Подавая в гильзу с каждым циклом все новые порции воды, поршень постепенно заполняет ее всю и жидкость в конце концов начинает выливаться из расположенного вверху выпускного отверстия. Чтобы во время холостого хода вода не возвращалась в скважину, в гильзе сразу над наивысшей точкой хода поршня устанавливается обратный клапан. Насосы этого типа позволяют поднимать воду с глубин до 30 м.
4. Мембранные: нагнетание жидкости в мембранном насосе происходит, как и в поршневом, за счет изменения объема рабочей камеры. Но каких-либо трущихся друг о друга элементов в этой камере нет – ее объем меняется путем изменения формы эластичной мембраны, которую приводит в движение пользователь.

Устройство ручного насоса

Насосы мембранного типа особенно востребованы при перекачивании жидкостей с большим содержанием абразивных частиц: раз нет трения – нет и износа.

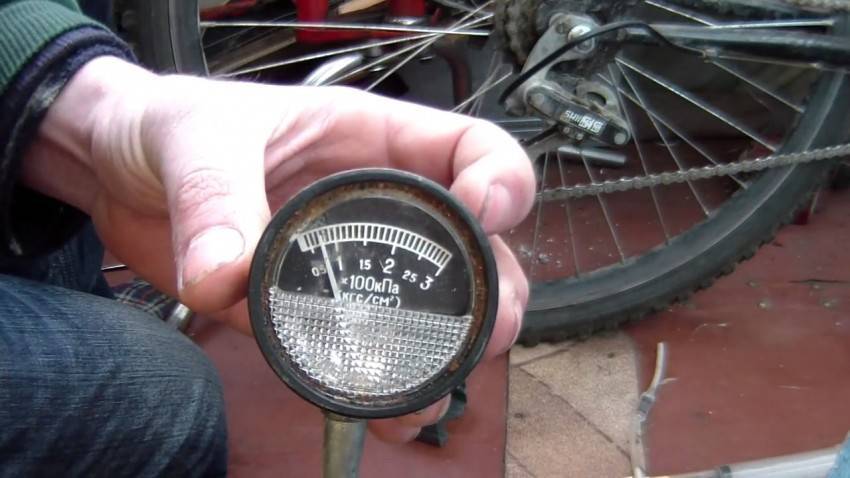

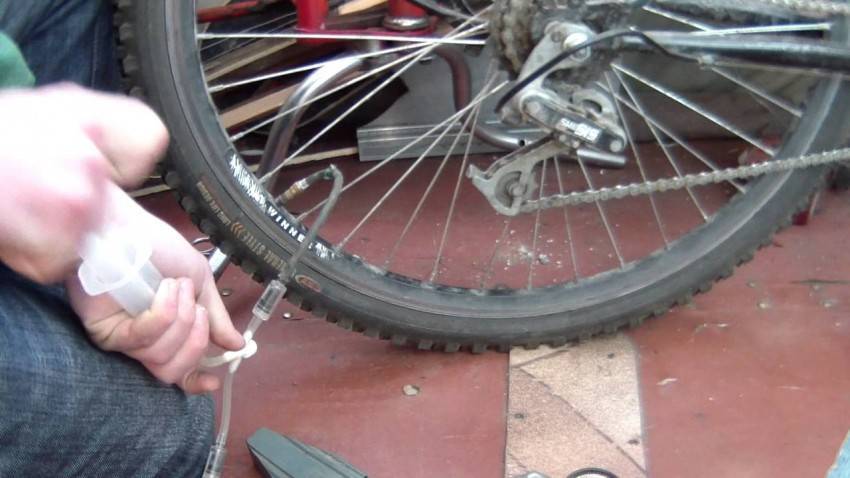

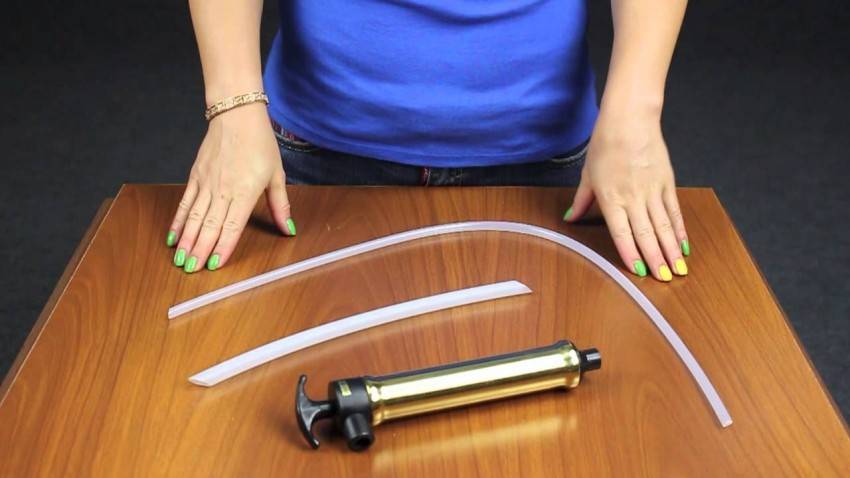

Ручной насос

Собрать самодельный велосипедный насос на самом деле весьма просто. Для того, чтобы он работал нормально и не требовал приложения излишнего количества усилий, нужно тщательно подбирать размеры рабочих деталей.

Что понадобится для сборки:

• Труба длиной до полуметра, произвольного диаметра.
• Металлический диск на 2 мм уже диаметра трубы.
• Клапан.
• Шлаг.
• Толстая арматура.

Это будет скорее стационарный насос. При желании его можно сделать меньше и из более легких материалов.

С одной стороны трубу нужно запаять. В центр металлического диска приваривается арматура, удобной для эксплуатации длины. Высверливается отверстие, через которое будет закачиваться воздух. В него устанавливается клапан.

Для того чтобы диск двигался в строго вертикальном направлении немного выше клапана необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубы, около запаянного конца, просверливается отверстие для шлага вывода воздуха.

При желании можно установить крестовину с нижней части для большей устойчивости агрегата. Если происходят утечки воздуха вокруг круглого диска, можно использовать резиновую или силиконовую прокладку.

Особенности погружных насосов

У погружных моделей, как и любого другого насосного оборудования, имеются свои преимущества. Самые значимые будут перечислены ниже.

Достоинства

• Незначительные габариты.
• Легкий вес.
• Они могут использоваться в течение длительного времени, при этом не требуют особого технического обслуживания.
• Эти установки являются универсальным насосным оборудованием, поскольку могут использоваться для перекачивания не только чистой, но и воды с высокой степенью загрязнения.
• Для этого оборудования характерна высокая производительность.
• В своем оснащении они имеют поплавковую защиту от осушения.
• Их можно использовать в автоматическом режиме в системах дренажа и канализации.

Недостатки

Использование погружных насосных моделей в колодцах не позволяет добиться сильного напора воды. Такое оборудование может поднять воду до уровня 20 метров.

При использовании такого оборудования перекачиваемая вода никак не фильтруется, что может привести к засорению различных систем, в которые подается вода. Поэтому в системах водоснабжения такие насосы используют.

Источники

• https://sovet-ingenera.com/vodosnab/nasosy/samodelnyj-nasos-dlya-vody.html
• https://diz-cafe.com/tech/samodelnyj-nasos-dlya-vody.html
• https://VodaSovet.ru/nasos/vodyanoj-nasos-svoimi-rukami
• https://instanko.ru/inzhenernye-sistemy/montazh-nasosa-drenazhnogo.html
• https://scvazina.ru/drenazhnyj-nasos-dlya-kolodtsa
• https://stoki.guru/drenazh/kolodcy/kak-vypolnit-ustanovku-nasosa-v-ochistnoy-drenazhnyy-kolodec.html

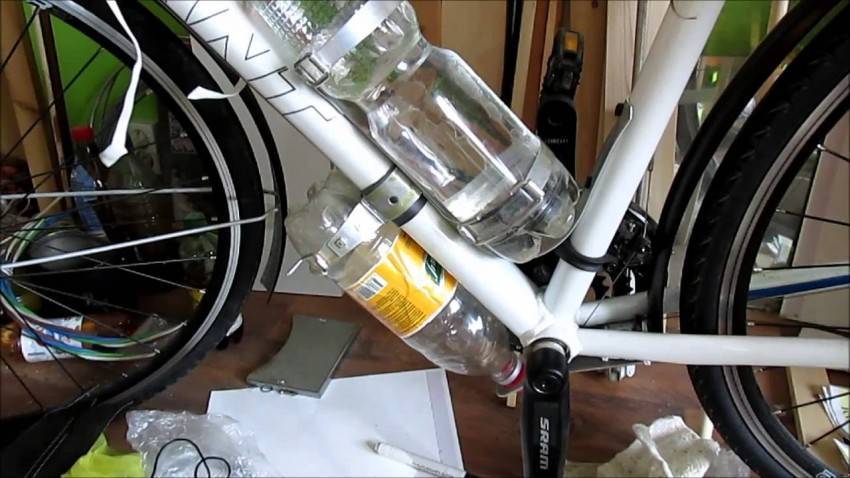

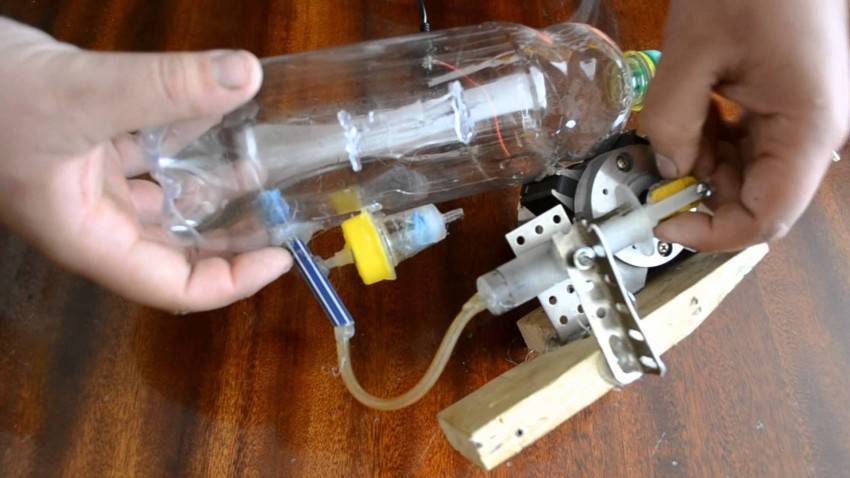

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.

2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
4. Накрутите пробку со шлангом на бутылку.
5. Опустите свободный конец шланга в емкость с водой.

Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.

После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

• Простота оборудования стала причиной его быстрого монтажа.
• Установка системы возможна практически в любых условиях.
• Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
• Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
• Ручной насос стоит гораздо дешевле своих аналогов.
• Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

• Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
• Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

• поршневые насосы;
• штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине  – до 10 м.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Разновидности эжекторных насосов

Эжекционный насос – это полезная в хозяйстве вещь, особенно если на участке присутствуют глубокие скважины. Чтобы было удобно ими пользоваться, необходимо выбрать подходящий для себя вариант насосного оборудования.

Существует несколько типов эжекторных насосов, они делятся по принципу работы и устройству:

1. Пароэжекторный насос откачивает газообразные среды из замкнутых пространств. Благодаря этому поддерживается разряженная среда. Такие эжекторы используется достаточно часто.
2. Струйный паровой эжектор высасывает газы или воду из замкнутого пространства за счет энергии струй пара. В этом случае струи пара выходят из сопла и заставляют двигаться воду, которая выходит из кольцевого канала через сопло.
3. Газовый (или воздушный) эжектор сжимает газы, которые уже находятся в разряженной среде, с помощью высоконаправленных газов. Этот процесс происходит в смесителе, из которого вода перетекает в диффузор, где она тормозится, а напряжение растет.

Эжекторные насосы обладают отличными эксплуатационными свойствамиТакже эжекторы отличаются по месту их установки:

1. Встроенный водяной эжектор устанавливается внутрь насоса или рядом с ним. Благодаря такому расположению прибор занимает минимум места и не боится грязи. Кроме того, такие устройства не требуют установки дополнительных фильтров. Они используются для скважин, глубина которых не более 10 метров. К тому же встроенные эжекторы издают при работе массу шума и требуют мощного насоса.
2. Устройство, которое называется выносным (или внешним), может устанавливать на некотором расстоянии от насоса, но не более 5 метров. Их нередко ставят в самой скважине.

Все разновидности эжекторов подойдут для использования в частном доме. Они помогают быстро откачать из скважины воду, несмотря на ее глубину.

Устройство самодельного поршневого насоса для скважин

Насос поршневого типа наиболее прост в изготовлении. Его рабочий механизм уже был описан, осталось уточнить пару деталей:

1. В воду следует опускать не корпус-гильзу, а присоединенный к ее нижней части всасывающий шланг.
2. Шток следует прикрепить к рычагу – тогда поднимать поршень будет легче.
3. Между выходным патрубком и водопроводной трубой нужно установить запорный вентиль или обратный клапан, который воспрепятствует истечению жидкости из трубы обратно в насос во время его простоя.

Устройство самодельного поршневого насоса для скважин

Вот примерный порядок действий мастера:

Изготавливается корпус

В качестве заготовки используется труба длиной 600 – 800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть как можно более гладкой. Идеальный вариант – цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если же применяется обычная труба, изнутри ее следует обработать шабером.

Сбоку в верхней части корпуса следует прорезать отверстие и приварить выпускной патрубок.

Погружной насос нужно выбирать особенно придирчиво. Насос Водолей — технические характеристики и оценка качества, читайте далее.

Все о ремонте погружных насосов своими руками вы можете почитать в этой публикации.

Изготовление крышек

Крышки можно делать из любого доступного материала – стального проката, пластика и даже дерева.

Последний вариант является самым простым и вместе с тем эффективным: напитавшись влагой, древесина разбухает и благодаря этому надежно фиксируется в трубе.

Лучше всего делать крышки из лиственницы или дуба.

В той из них, которая будет устанавливаться в верхней части насоса, нужно высверлить отверстие под шток; в нижнюю – устанавливаем обратный клапан.

Изготовление поршня

Поршень, как и крышки, можно делать из чего угодно

Важно, чтобы он имел круглую форму и был оснащен кольцевидным уплотнителем из резины. В корпусе поршень должен двигаться достаточно плотно, но без чрезмерного сопротивления

К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой.

Труба всаса

В начале работы насос создает во всасывающей трубе разрежение, поэтому она должна быть достаточно жесткой, чтобы противостоять сжатию силой атмосферного давления. Этому условию удовлетворяют металлические и пластиковые трубы.

Простые ручные насосы

Если же предполагается использовать резиновый шланг, то необходимо брать армированный либо армировать его самостоятельно стальной пружиной.

Обратные клапаны

Производительность и КПД насоса зависят от герметичности обратных клапанов. Самый простой вариант – мембранный или лепестковый клапан. Он представляет собой плотно устанавливаемый в корпус насоса диск с проделанным в нем отверстием, которое закрывается зафиксированным с одной стороны куском резины. Когда вода движется в «правильном» направлении, она отгибает резину и беспрепятственно течет через клапан.

Скважина с ручным насосом на дачном участке

В случае противотока резина прижмется к отверстию и путь воде будет закрыт. Аналогичный клапан необходимо вмонтировать в поршень.

Сборка насоса

Поршень со штоком устанавливается в корпус, который после этого закрывается крышками. Остается подсоединить к штоку рычаг, а снизу к корпусу – трубу всаса.

Чтобы насосом было удобнее пользоваться, установите на рычаг пружину, возвращающую его в исходное положение.

Насос с прямым изливом

Подобная помпа значительно облегчит процесс переливания воды из колодца. Её достоинства следующие:

• высокая скорость создания;
• низкая себестоимость.

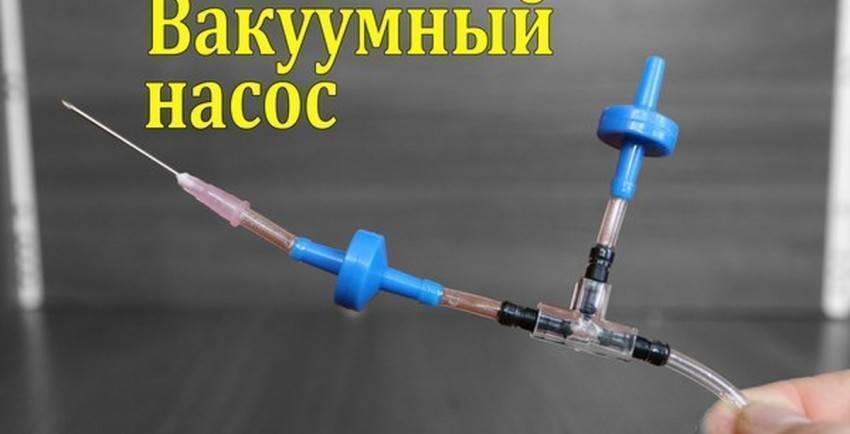

Как сделать этот вакуумный насос своими руками? Подготовьте:

• ПВХ трубу с муфтой и двумя заглушками диаметром 5 см;
• ППР трубу с отводом диаметром 2,4 см;
• кусок резины 5*5*0,4 см;
• обратный клапан диаметром 1,5 см;
• тару от силикона объёмом 0,33 л;
• хомут;
• крепления.

Разберём мастер-класс «делаем водяной насос своими руками»:

Собираем обратный клапан, используя в качестве исходного материала заглушку на 5 см. С этой целью по её периметру проделываем дырки соответствующего размера. В центральной части высверливаем отверстие под заклёпку.

Внутрь выкладываем резиновый кружок размером 5 см. Стягиваем заготовку заклёпкой.

Готовим гильзу. В ПВХ трубу с одной стороны вставляем сделанный ранее клапан и закрепляем саморезами, с другой – заглушку с высверленным отверстием на 2,5 см.

Собираем поршень. Срезаем носик у ёмкости из-под силикона. Саму тару нагреваем и вставляем в подготовленную гильзу. Излишки обрезаем. Крепим на гайку.

Вставляем шток в гильзу, монтируем заглушку. Устанавливаем на конце штока отвод на 2,4 см. Подсоединяем шланг. Насос готов!

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

• в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
• если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
• дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Разновидности гидронасосов

Производители предлагают несколько типов аппаратов для отбора воды с водоносных горизонтов:

Поршневой ручной насос

Традиционно на участках встречается именно этот аппарат. Он эффективно справляется с задачей отбора жидкости с небольших глубин до 7-8 м. В основе него используется рабочий поршень, перемещающийся по цилиндру.

Установка его проводится на 1 м выше уровня земли. За счет механического управления рычагом, ручной помповый насос приводит в движение поршень. При перемещении в одну сторону идет забор жидкости в полость, при обратном перемещении порция воды отправляется наверх. Таким образом происходит откачка.

Штанговый ручной насос

Ручной насос для воды применяется на участках для отбора с более низких горизонтов 7-30 м. Принцип аналогичен работе поршневого, но длина «поршня» (плунжера) значительно больше и напоминает буровую штангу.

За счет значительных габаритов плунжерный аппарат создает разряжение на низкой глубине и подает жидкость вверх через входной патрубок.

Шиберный (роторно-пластинчатый)

Имеет небольшую мощность и используются часто для выкачки жидкостей из бочек или открытых водоемов. Внешне напоминают трубку, на конце которой смонтирован насос с ротором. Обладает высокой мобильностью в отличие от других разновидностей.

При необходимости его можно задействовать в различных операциях, так как он имеет малую массу, а для забора используется обычный шланг.

Мембранный

Аппарат способен выкачивать даже загрязненную жидкость. В конструкции используются самоочищающиеся клапаны в виде шаров. Такое решение позволяет минимизировать возможность заклинивания механизма. Особенностью таких моделей является отсутствие быстро изнашивающихся или трущихся деталей. Корпус изготавливается из литого серого чугуна.

Подбирая конкретный экземпляр, необходимо обратить внимание на следующие модели:

Ручной насос для воды на дачу BSK

Используется без модернизации на горизонте не ниже 6 м. При установке дополнительного обратного клапана способен проводить отбор с 9-метрового уровня. Эстетичный внешний вид позволяет стать украшением любой территории. Для крепления в конструкции имеется фланец, позволяющий зафиксировать аппарат на трубе или площадке. Предусмотрена возможность монтажа к вертикальной поверхности. Ориентировочная стоимость составляет 4800 рублей.

Ручной насос для воды на дачу D-40

D40, Мембранный (диафрагменный)

Аппарат мембранного типа. Способен самоочищаться от возможного загрязнения. Эффективно справляется с перекачкой жидкостей любого типа. Стоимость составляет 6300 рублей.

Ручной насос для воды на дачу РНП 1.3/30

Используется в жидких средах, включая загрязненную жидкость. Способен пропускать загрязнения до 1 мм диаметром. Максимальная предельная концентрация загрязнения не должна превышать 30 г/м 3 . Работает на горизонте до 5 м. Корпус изготовлен из чугуна. Тип хода – двусторонний, что повышает производительность аппарата. Стоимость составляет 16200 рублей.

Ручной насос для воды на дачу «К» (Крыльчатый)

Используется для глубин до 9 м. В конструкции предусмотрено 4 клапана и крыло. Работая рукояткой, оператор поочередно открывает и закрывает клапаны, через которые осуществляется подача жидкости. Стоимость изделия в стальном корпусе составляет 3100 рублей.

Ручная помпа для откачки должна быть в любом хозяйстве. Это небольшое альтернативное устройство с успехом заменит насосную станцию в случае несанкционированного отключения электричества. Также будет полезным и при выходе из строя насосного оборудования. Это даст возможность накачивать объем хоть и в ограниченном количестве, но не остаться без нее вовсе.

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:

Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства.
Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок.
Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки.
В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла.
Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Самодельный волновой насос

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

• гофрированная труба типа «гармошка»;
• кронштейн;
• 2 втулки с клапанами;
• бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду

Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.
