Как подключить трёхклавишный выключатель освещения

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники

Начинать нужно с фазы приходящей по кабелю от вводного автомата

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Требования безопасности

При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.

Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:

• отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
• создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
• проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.

Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.

Критерии грамотного выбора

Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения.

Основные моменты, на которые стоит обращать при выборе изделия:

1. Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
2. Срабатывание клавиш – должно происходить легко и без заеданий.
3. Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
4. Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.

Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.

Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой

Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.

В ходе монтажа тройных выключателей импортного производства, особенно корейских и китайских изделий, могут возникнуть трудности, о которых стоит заранее подумать:

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов

Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Подключение трехклавишного выключателя. Как подключить тройной выключатель.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

• компактность и функциональность – корпус содержит несколько устройств;
• управление освещением в соседних помещениях;
• экономия электроэнергии;
• возможность применять комбинированное освещение;
• простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

• Желто-зеленый всегда подключается к заземлению;
• Синий или голубой подсоединяют к нулевому проводу;
• Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Подключение трехклавишного выключателя света

Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. После этого провода вам необходимо подключить к нулевому проводу.
Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории: — механические — связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т.
После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.
Таким же образом работает и левый контакт выключателя.
Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.
На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети рисунок 3. Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.
Существенных различий в конструкции обычно не имеется. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства.
Как подключить трёхклавишный выключатель.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Монтаж выключателя

Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.

Кабель со снятой оболочкой.

Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:

Подрозетник, готовый к установке прибора.

Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.

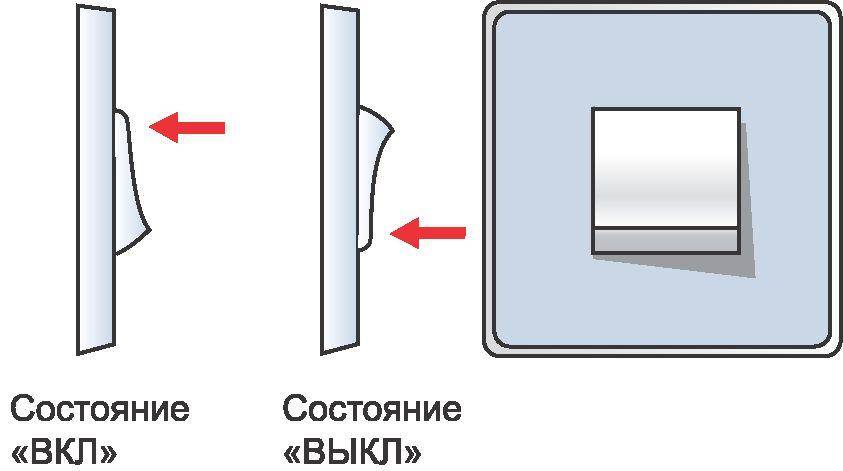

Правильное положение клавиши при установке.

В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.

Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.

Момент установки трехклавишника.

После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.

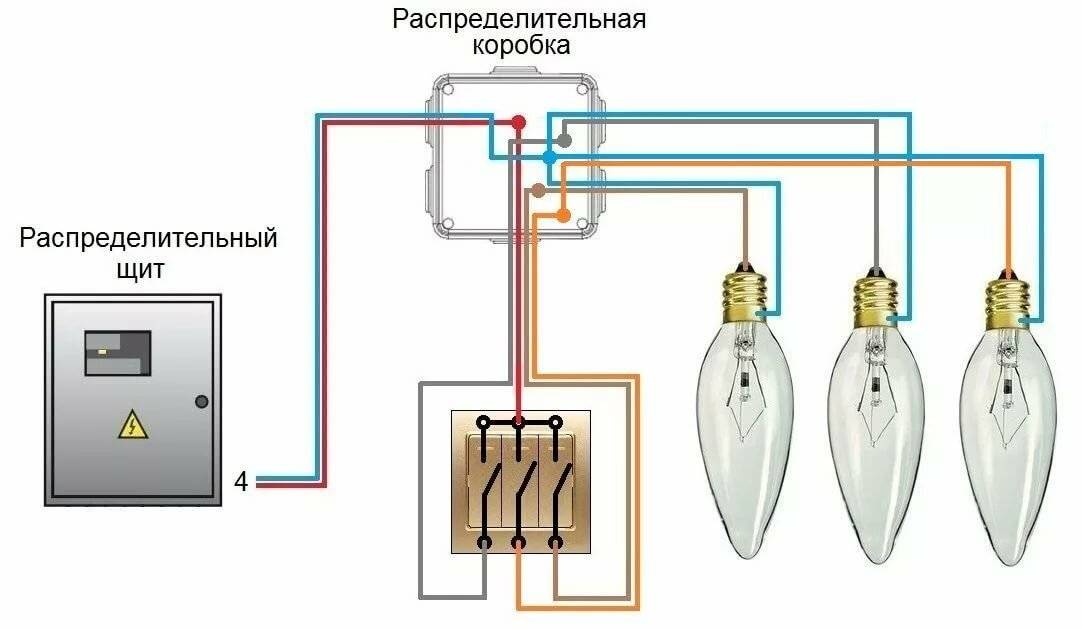

Схема сборки тройника.

Монтаж распаечной коробки

Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:

Монтаж проводников для трех светильников.

Соединение жил выполнить согласно схеме, приведенной выше:

• проводники PE (желто-зеленые) соединить между собой;
• нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
• красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
• белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.

Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.

Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.

Монтаж проводников для многорожковой люстры.

Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

• БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
• БЭЛЛА БКВР-212 (есть индикационная подсветка);
• БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Блок комбинированный Бэлла БКВР-033 и БКВР-054

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

Поэтапный алгоритм работ

1. Выключатель разбирается для удобства его монтажа. Большинство трёхклавишных выключателей предназначены для скрытого монтажа, поэтому заранее должны быть проделаны штробы, а из распределительной коробки выведены провода.
2. На участке работ отключается подача электричества.
3. Определяется фаза-ноль с помощью индикатора. На верхние контакты подаётся фаза, а снизу выходит ноль.
4. Провода фиксируются специальными винтами при помощи отвёртки или шуруповёрта.
5. Прибор монтируется в стену и фиксируется в подрозетнике боковыми лапками, которые есть на каждом выключателе. При установке нужно избегать перекосов выключателя, переплетения кабелей.
6. После фиксации в месте монтажа устанавливается декоративная крышка и клавиши.
7. Проводится проверка работоспособности устройства.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм	Допустимый ток, А	Допустимая нагрузка при 220 В, Вт
Медь	Алюминий	Медь	Алюминий
1,5	19	—	4100	—
2,5	27	21	5900	4600
4	38	29	8300	6300
6	50	38	11000	8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Выключатель с тремя клавишами – четыре провода

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

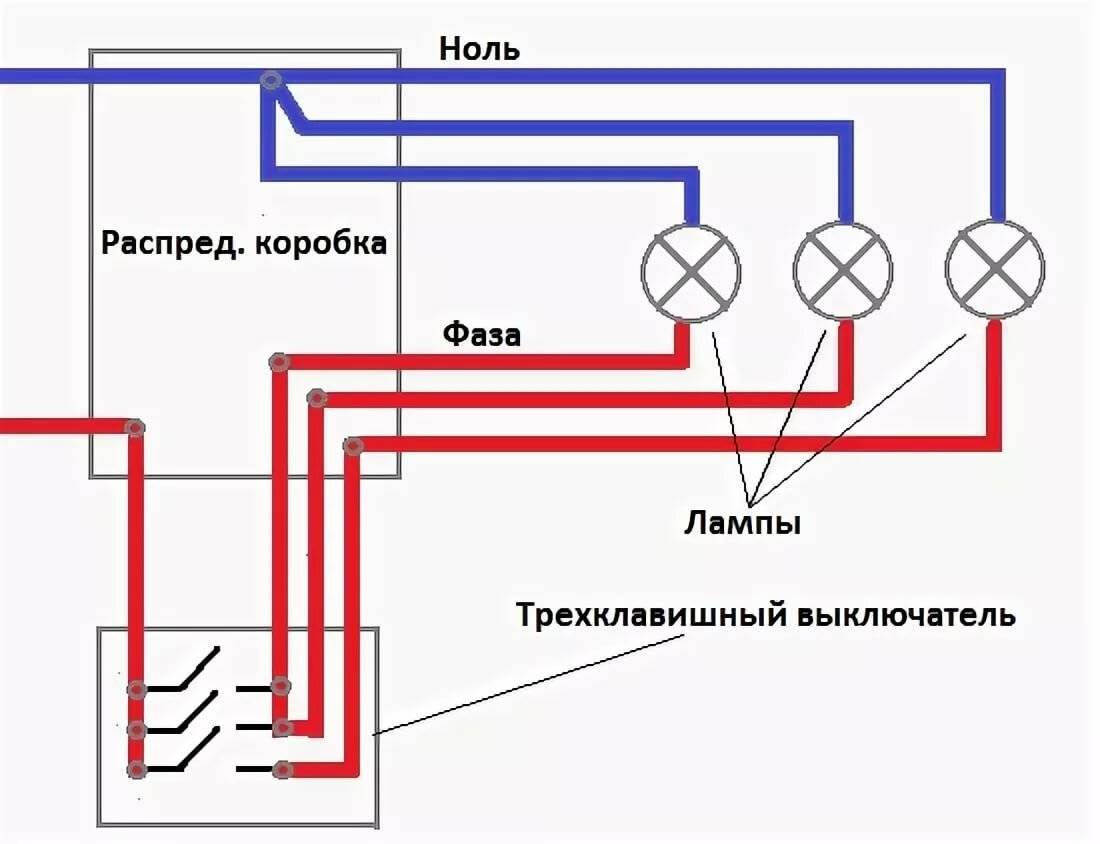

Схема подключения тройного выключателя

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Ошибки при монтаже

Многие задаются вопросом, как подключить трехклавишный выключатель с розеткой, чтобы работа была выполнена качественно, и все функционировало правильно. Часто при подключении блока розетки с выключателем что-то идет не так, в итоге люстра не загорается.

Рассмотрим ошибки, которые могут иметь место при подсоединении устройств:

1. Розетка функционирует, а выключатель нет. Если перепутали «фазу» и «ноль», то так и произойдет. То есть на общую линию выключателя перемычкой запущена L вместо N. Для исправления ситуации необходимо все проверить индикатором и переделать;
2. При монтаже соединений блока или замене старого проверяют напряжение в проводах. Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Поэтому, собрав образец по схеме, нередко создается короткое замыкание;
3. Две клавиши не работают до тех пор, пока не нажимают на третью. Значит, неправильно провели подсоединение «фазы». Вместо общего входа она запущена на выход третьей клавиши. Для исправления индикатором необходимо проверить напряжение контактов. Если он засветиться во всех случаях, значит, выключатель разрывает «ноль», то есть в щитке кто-то перекинул провода. Для исправления выкручивают лампочки и проверяют «фазные» проводники. Находят «ноль» (общий) и перекидывают его на центральный контакт трехклавишного выключателя;
4. Электрики не рекомендуют оставлять устройство розетки в блоке, подсоединенным через одну клавишу, хотя это и удобно, так как при нажатии свет пропадает. Это объясняется тем, что в розетку часто подсоединяют различные бытовые приборы, например, фен от 1,5 до 2 кВт. Также сюда могут быть подключены удлинители или тройники. Контакты устройства не рассчитаны на такое напряжение. В лучшем случае блок отключится и перестанет работать, в худшем – произойдет возгорание.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

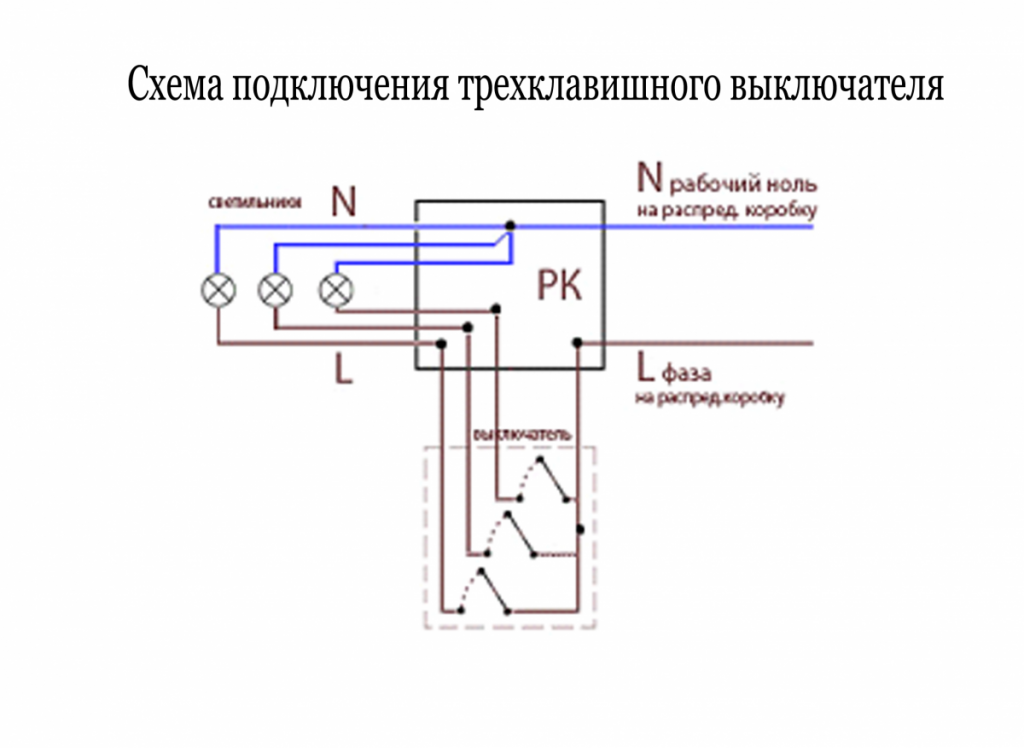

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения. Как подключить двухклавишный выключатель

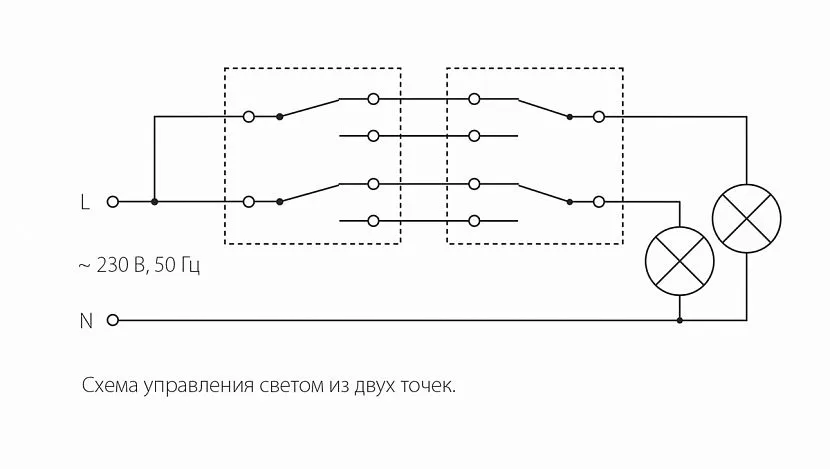

Как подсоединить проходной выключатель

В начале и конце электрической цепи применяются проходные выключатели, а в середине линии используется перекрестный переключатель. Бывают и другие решения, но реже.

Преимущество схем управления на проходных выключателях: простота и надежность. Недостатки:

• невозможно автоматизировать систему управления освещением;
• нельзя изменить схему через какое-то время;
• расход кабеля большой.

Иногда реализуется схема управления 2-мя группами осветительных приборов из N-мест на 2-х клавишных проходных элементах. Однако такая схема громоздкая и неудобная в быту. У таких коммутаторов нет фиксированного положения «Включено» и «Выключено».

Схема соединения проходного выключателяИсточник yandex.ru

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

пошаговая инструкция по подключению тройного выключателя с розеткой:

1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей

Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Комбинированные тройные приборы

Выключатель с встроенной розеткой Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель. После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш. Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.
