Как правильно работать с хомутами для труб + пример изготовления хомута из подручных материалов

Как правильно поставить хомут?

Сам процесс установки хомутов на трубы не должен вызвать у вас проблем. Воспользуйтесь пошаговой инструкцией:

1. Остановите утечку в водопроводной трубе путем ее перекрытия. Лучше всего, чтобы место для установки хомута было сухим.
2. Зачистите место для герметизации. Должна получиться ровная зачищенная поверхность без остатков краски. Лучше всего для зачистки подойдет наждачная бумага. Так, вы сможете не только зачистить водопроводную трубу, но и определить причину утечки.
3. Переходим к установке хомутов. Для этого вам нужно рассоединить две стальные пластины, чтобы надеть полукольцо на трубу. При монтаже резиновый уплотнитель располагается таким образом, чтобы место утечки было посредине резиновой прокладки.
4. Крепежи для хомутов устанавливаются в отверстия. С помощью ключа плотно зажимаем болт.

После этого утечка должна быть устранена. Откройте воду и проверьте, не капает ли из трубы. Специалисты также рекомендуют дополнительно герметизировать резиновую прокладку. Для этого подойдет силиконовый герметик. Это надежный способ добиться максимального уплотнения. Хомуты обеспечивают поддержку и предотвращают раскачивание, опускание, вибрацию и разрывы труб. Способ монтажа хомутов привлекает тем, что процесс изоляции происходит без создания физических барьеров.

Для крепления труб хомутами к несущей поверхности можно использовать скобу и стержень. Хомуты также можно приваривать к башмаку для труб. После того как хомут приварен к башмаку для трубы, легче совершать разные манипуляции. Не возникнет сложностей открутить болты, поднять внешнюю половину хомута, зафиксировать трубопровод и снова затянуть болт.

Трубный хомут С-образный и в форме буквы

Хомут имеет два зажимающих болта, если он О-образной формы и состоит из двух полуокружностей. Их можно затягивать как ключом или головкой, так и шлицевой и крестовой отвертками. В комплектацию каждого хомута входит сантехническая шпилька длиной 10 см с приваренной к корпусу гайкой. Крепеж гайки происходит в заводских условиях автоматически на линии, что до предела исключает наличие брака и, соответственно, поломку крепления.

Чтобы усилить конструкцию, скрепленную хомутами, на их скобах делаются ребра жесткости. После того, как изделия полностью изготовлены, они проходят обработку гальваническим покрытием, чтобы соблюдалась вся техническая цепочка. Толщина этого покрытия составляет 6 мкм. Каждый хомут – в отдельной упаковке, в комплекте с ним идет дюбель и шпилька. Такая комплектация очень удобна для покупки, ведь не нужно отдельно покупать или заказывать дюбеля, а также полностью сводится к нулю вероятность разукомплектации.

Удобен в использовании и нержавеющий трубный хомут С-образный, затягивание его происходит с помощью лишь одной гайки, а выглядит он, как петля, сделанная из металлической полоски. Внутри, как полагается, вставлена резиновая прокладка, а на концах этой полоски имеются отверстия. Такой хомут надевается на трубу, обхватывая ее своей петлей, а когда отверстия на концах совпадут, вставляется болтик, и все это успешно затягивается.

Монтаж хомутов

Выбор материала

Хомуты бывают различных размеров и конструкций, однако все наименования имеют сферическую форму, которая повторяет изгиб трубы. В конструкции изделия обязательно присутствуют зажимные болты, которые дают возможность затянуть хомут максимально плотно вокруг ремонтируемой/монтируемой трубы. По сфере применения, данная продукция подразделяется крепежные и ремонтные наименования.

Крепежный хомут: фото

Хомут-крепеж состоит из металлической оболочки и гофрированной резиновой прокладки, которая предотвращает появление шума от вибрации и чрезмерное сдавливание при закручивании. Обязательным условием продукции данного типа является наличие бокового крепления, которое чаще всего выполнено в виде приваренной гайки – с ее помощью, труба монтируется/подвешивается на стену или потолок.

Хомуты для ремонта течи имеют более широкую металлическую оболочку и сплошную резиновую прокладку, которая герметизирует место течи на трубе. Также существуют специализированная продукция для врезки дополнительной ветки в водопровод – с ее помощью можно создать ответвление без участия сварочного аппарата. Единственным условием для ее применения, является отсутствие сильного давления в системе.

Ремонтный хомут с резиновой прокладкой

При приобретении, особое внимание следует обратить на размеры сантехнических трубных хомутов – неправильно подобранный размер, сделает покупку напрасной. Диаметр трубы определяется штангенциркулем или за неимением оного, можно просто измерить внешнее сечение трубы

Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию

Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления

Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию. Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления

Подбор размеров

Монтаж крепежа

• Осуществляется разметка пути будущего трубопровода, отмечаются местонахождение креплений. Расстояние между креплениями определяется в зависимости от длины и веса трубы – в стандартных ситуациях оно составляет порядка одного – двух метров;
• На месте будущего крепления сверлится отверстие, в которое вставляется пластиковый дюбель, и шпилька с резьбой на конце. На шпильку закручивается хомут в раскрытом состоянии – закручивать следует до упора, но не следует слишком усердствовать, чтобы не деформировать оболочку изделия;

Монтаж труб не представляет сложностей исполнения своими руками

Вставляется труба и хомут зажимается

Здесь важно создать плавающий зажим и не переусердствовать – он не должен быть слишком плотным, чтобы компенсировать температурное расширение/сжатие материала;

Устранение течи

• Перед тем как поставить хомут на трубу, желательно выключить подачу воды в системе. Если такой возможности нет, установка также возможна, однако вам придется изрядно намокнуть;
• Хомут одевается на лопнувшее место таким образом, чтобы трещина/полость находилась примерно посередине резиновой прокладки. Резиновый уплотнитель должен лежать ровно, без складок. Фиксаторы затягивают максимально плотно, чтобы избежать протекания;

Устранение течи

Место соединения вытирается насухо, возобновляется подача воды и хомут для труб просматривается на предмет наличия течи. Если таковая имеет место, то крепление дополнительно подтягивается;

Врезка труб

В первую очередь сверлится отверстие необходимого диаметра, затем на него одевается переходник. Главное, чтобы уплотнительная прокладка легла без загибов. После затяжки фиксаторов, соединение готово к монтажу дополнительной ветки водоснабжения.

Врезка ответвления в водопровод

Самодельные хомуты

Если у вас лопнула труба, а нужных хомутов под рукой нет, то можно временно устранить течь подручными средствами. Ответ на вопрос, как сделать хомут на трубу, достаточно прост – вам понадобятся обычные хомуты, любой конструкции и кусок плотной резины, которая будет исполнять роль прокладки.

Место течи плотно бинтуется резиной, после чего с обоих концов надеваются хомуты – их должно быть не меньше двух. За неимением таковых, можно использовать обыкновенную проволоку, посредством которой с обеих сторон перетягивается место стыка. Следует отметить – несмотря на то, что такой “ремонт”, может прослужить несколько лет – данное решение является временным.

Бандаж трубы резиной

Присоединение к магистральному трубопроводу

Чтобы подключить частный дом к централизованной системе водоснабжения нужно получить разрешающие документы, которые требует организация, отвечающая за сети на данной территории. После этого работы проводятся профессиональными работниками коммунальной службы. Слесарь выполняет работы без понижения давления в системе и использования сварочного аппарата.

Врезка происходит с помощью прокалывания трубопровода сквозь отверстие в хомуте. Место контакта уплотняется с помощью резиновых накладок и происходит просверливание. Чаще всего для данного вида работ применяют хомуты-обоймы, состоящей из двух частей — верхней и нижней. Также применяют засверловочные и электросварные хомуты, но они не подходят для труб больших диаметров.

Врезка в магистральный трубопровод без разрешения и контроля со стороны коммунальных служб — незаконное деяние. С 1 сентября 2014 года за это предусмотрена административная ответственность. В качестве наказания назначается штраф, величина которого зависит от диаметра трубы. При проведении работ обязательно приглашают представителя организации, ответственной за магистральные сети.

ПОСМОТРЕТЬ ВИДЕО

Изготовление и закрепление ремонтного хомута на трубы посильная задача для непрофессионала.Самостоятельное устранение протечек не всегда способно решить проблему, но поможет выиграть время до обращения к специальным службам.

Коммуникации – это, пожалуй, самая проблемная зона в современных квартирах и домах. Даже тщательно собранная и налаженная система, со временем может дать сбой, который проявляется в виде небольшой течи или откровенных фонтанов из трубы, если неполадки носят серьезных характер. В обоих случаях в качестве сиюминутного решения проблемы лучше всего подходит сантехнический трубный хомут, который дает возможность быстро разрешить возникшие сложности.

Хомуты позволяют быстро устранить критические пробоины в трубах или осуществить монтаж коммуникаций к стенам и потолку. Их конструкция максимально проста – при соблюдении технологии монтажа, крепление гарантированно прослужит вам на протяжении нескольких лет. В данной статье вам будет предоставлена подробная инструкция о том, как осуществляется установка хомута на трубу своими руками.

Конструктивные особенности изделия

Хомут – простое и эффективное приспособление, имеющее массу типовых вариаций, но, по сути, все они имеют схожие конструкционные характеристики. Разница представлена в виде форм, устройстве крепежа. Применение их наиболее распространено в области монтажа и ремонта систем трубопроводов, это обуславливает еще одну характерную особенность конструкции. Для лучшей фиксации и герметичности, в изделии часто имеется резиновая прокладка.

По поводу практической пользы рассматриваемых изделий, можно сказать, что без них практически невозможно осуществить качественную фиксацию трубопровода, причем как горизонтального, так и вертикального.

Линейка типов этого устройства начинается с самых простых односторонних изделий, представляющих собой шпильку с резьбой. Далее она продолжается вариациями, отличающимися не только большей сложностью конструкции, но еще и размерами (под этим следует понимать максимальный диаметр трубы, для которой может быть применено то или иное изделие) и целевым назначением.

Хомуты

Наиболее распространенные проблемы, в решении которых помогают хомуты:

• Устранение трещин на системах трубопровода. В зависимости от типа изделия, можно перекрыть даже достаточно крупное повреждение.
• Перелом трубы – не частая, но серьезная проблема. По большей части, с ней сталкиваются те, кто занимается монтажом и ремонтом трубопроводов профессионально.
• Также при необходимости устранения «свищей» водопроводных труб, опять широко применяются хомуты. В такой ситуации необходимо применение мягкой подложки.

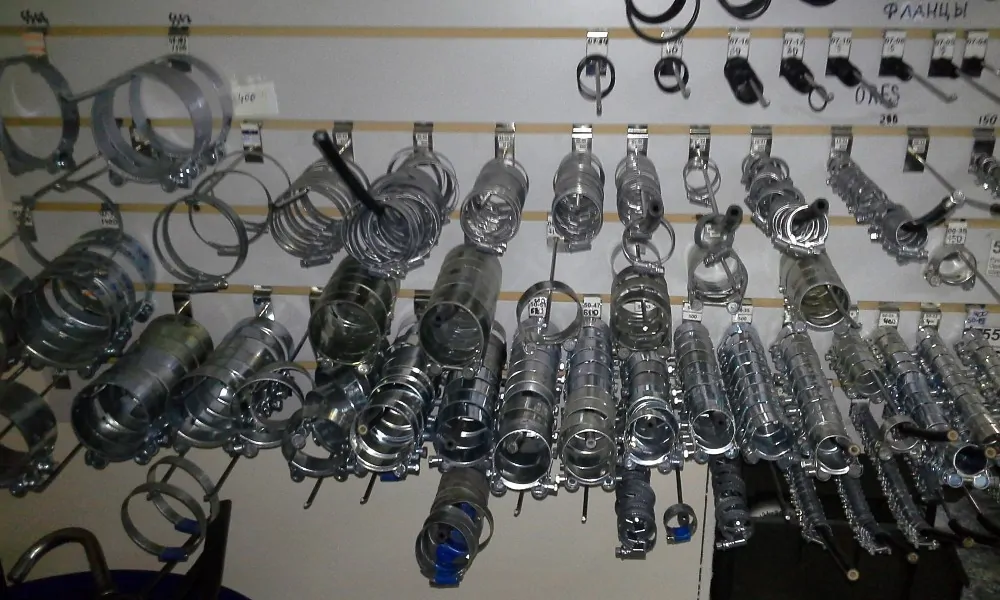

Рынок насыщен всяческими конфигурациями хомутов разных производителей. Заводское производство, помимо профессионального изготовления еще и дает гарантию качества. Ведь, изделия изготавливаются в соответствии ГОСТ. Связано такое правительственное регулирование качества, с высокой степенью роли хомутов в сохранении целостности конструкций, в которых они применяются. На основании этого возникает вопрос, стоит ли делать хомут на стальную трубу своими руками.

Возникновение вопроса

Разновидности

Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.

По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.

Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.

В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.

Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.

Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.

Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.

Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.

Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.

Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.

Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.

Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.

По типу фиксации все хомуты подразделяются на два вида:

• К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
• Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.

Конструктивно хомуты представлены несколькими типами:

• разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;
• кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
• лента, сложенная кольцом и имеющая несколько положений для фиксации;
• U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.

Как быстро устранить течь?

Протекающая водопроводная труба может стать причиной затопления жилища, порчи своего и соседского имущества. Действовать в такой ситуации нужно быстро:

1. Если есть возможность, отключите подачу воды в систему (ремонтируемый участок).
2. Расчистите место ремонта. Отодвиньте мебель и положите сухие тряпки.
3. Подготовьте инструмент: плоскогубцы, отвертку, гибкую проволоку или хомуты, тонкую резину.
4. Вырежьте нужный кусок резинового полотна. Он должен перекрывать место течи с запасом 2–3 см в каждую сторону.
5. Плотно прижмите накладку к свищу (трещине). Если она слишком тонкая, намотайте в 2–3 слоя.
6. Придерживая накладку рукой, наложите сверху проволоку. Затяните ее, сделав плотные витки плоскогубцами.
7. Отрежьте излишек проволоки, оставив концы 5 мм.
8. Загните их, чтобы не выступали.

Особенно часто трубы текут в домах со старым водопроводом. В ванной комнате и туалете, где уровень влажности высокий, металл подвержен высокому риску коррозии. Вносят свою лепту соли и различные примеси в воде. Для предотвращения протечек используют антикоррозийные краски и грунтовки. Некоторые из них можно наносить прямо на ржавчину.

Что делать при серьезном прорыве водопроводной трубы

Если произошла серьезная авария, с которой вы не можете справиться своими руками, ремонт водопроводной трубы лучше доверить профессионалам. Особенно опасно, когда прорывает трубопровод горячего водоснабжения, так как можно легко обжечься. Алгоритм действий в такой ситуации следующий:

1. Позвоните в аварийную службу и сообщите о проблеме.
2. Чтобы вода не разбрызгивалась по помещению, намотайте на трубу полотенце или любую тряпку.
3. Перекройте кран в квартире или весь стояк в подвале. Дверь в него обычно закрыта на замок, а ключ находится у кого-то из жильцов.
4. Дождитесь приезда сантехников, которые должны быстро и качественно устранить протечку.

И напоследок запомните, что во избежание прорыва металлической, ПВХ или металлопластиковой трубы нужно следить за состоянием трубопровода и своевременно производить его замену при необходимости.

Прорыв трубы — серьезная проблема, грозящая затоплением не только Вашей квартире, но и соседним. Поэтому, если не получается оперативно устранить проблему, или прорыв серьезный — не тратьте свои силы, а вызывайте мастеров из Сан-Ремо. А если трубы очень старые, наши сантехники оперативно и недорого произведут замену труб.

Нажимая кнопку «Мы перезвоним», я принимаю условия Политики конфиденциальности персональных данных и даю своё согласие на обработку моих персональных данных.

Изготовление хомута

Если по каким-либо причинам приобретение хомута в специализированном магазине невозможно, вопрос можно решить с помощью самостоятельного изготовления элемента.

Для этого следует проделать следующее:Необходимо взять полоску оцинкованной жести необходимой ширины и толщиной около 1 мм.С помощью гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, необходимых для изготовления ушек для крепления.Полоса полученной ранее длины отрезается от листа и разделяется на две части (можно сделать цельный хомут из одной полоски).Заготовки загибаются до необходимой формы. Работу можно проводить как непосредственно на месте, так и используя отрезок трубы такого же диаметра в качестве макета.С каждой стороны полученных полуколец с помощью пассатижей отгибаются ушки, необходимые для крепления. В них сверлятся отверстия.В качестве уплотнителя можно использовать простую резину толщиной от 3 мм.Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.Стоит отметить, что такой вариант при правильном и качественном изготовлении и монтаже мало будет отличаться от заводского аналога, а потому с успехом может быть использован для установки, например, на водопроводную трубу.Иногда разновидность хомута может использоваться для уплотнения соединения труб, используемых в садово-огородных работах.

Например, использование систем полива разной сложности невозможно без плотного соединения элементов. Такие хомуты в целом аналогичны по конструкции упомянутым выше деталям, но лишены уплотняющего элемента.Относительно того, сколько стоит водопроводный хомут, следует сказать, что цена может довольно сильно отличаться в зависимости от сложности конструкции, материала изготовления, производителя и многих других факторов.Как видно из изложенного, установка хомута на водопроводную трубуне является слишком сложной для самостоятельного осуществления задачей

Важно понимать, что это временная мера, которая не является панацеей, но в качестве меры оперативного решения проблемы вполне пригодна

Правила успешной установки хомутов на трубы: ключевые моменты

Есть несколько важных моментов, которые стоит учитывать при монтаже хомутов на трубы. Соблюдая правила установки, вы сможете обеспечить надежную герметизацию и избежать повторной утечки.

1. Выбор хомутов.

Хомуты не должны быть металлическими, поскольку материал поддается коррозии и может стать причиной появления трещин на самих трубах. Вы должны убедиться, что покупаете хомуты антикоррозийные, чтобы не повредить трубы.

Стальные хомуты чаще всего встречаются в продаже. Их можно использовать с целью защиты от коррозии. В этом случае хомуты применяются для размещения разнородных металлов на расстоянии. При выборе хомутов убедитесь, что его материал предназначен для монтажа с антикоррозийной защитой.

1. Контроль над рабочим процессом.

В процессе монтажа нужно убедиться, что труба зафиксирована не слишком свободно или туго. Незакрепленная труба прогнется, что приведет к износу или поломке. Рекомендуемое расстояние между трубой и зажимом часто зависит от веса водопроводной трубы. Еще один важный момент — способность трубопроводов расширяться и сжиматься при нагревании или охлаждении. Узнайте у производителя предельные значения нагрузки. Работайте по инструкции и не превышайте эти показатели.

1. Затягивание болтов в хомутах.

В процессе монтажа вы можете столкнуться с неудобствами, из-за которых трудно будет подвесить трубопровод. Чтобы избежать выхода из строя фитингов, нужно контролировать точность при затяжке гаек на болтах. Не должно быть слишком туго. С другой стороны, ослабленная фиксация может привести к разъединению при вибрации трубы. Для удобства и точности можно воспользоваться онлайн-калькулятором крутящего момента силы. Перед затягиванием зажимов стоит еще раз проверить.

Тип фиксации и различия в конструкции

Создание разных способов крепления, обусловлено тем, что хомуты используются для различных целей. Условия эксплуатации при этом предъявляют свои требования. В магазинах можно найти хомуты с такими типами возможных креплений:

1. Жесткая – такой формат дает полную неподвижность. Применяется в местах перегибов и разного рода разветвлений водопровода.
2. Плавающая – позволяет использование их в системах отоплении, с сетях горячего водоснабжения. Допускает продольное движение труб, непременно возникающее при перепадах температур.

Конструктивное отличие типов хомутов:

• Односторонний. Габариты изделий, как правило, не допускают их применение при монтаже труб, большого диаметра. Визуально похожи на подкову или букву «U».
• Двусторонние. Конструкция позволяет варьировать размеры необходимого крепления, за счет того, что она состоит из двух частей и имеет двухболтовой метод стягивания..
• Многосоставной. Устройство такого хомута позволяет его применять для труб имеющих значительный диаметр. Как следует из названия, он состоит из нескольких элементов, что в сборе позволяет делать достаточно широкий захват.
• Крепежный. По сути ничем не отличается от первых двух категорий, но имеет в комплекте крепежный элемент, дающий возможность закрепления трубы к стене.

Материал изготовления

Помимо отличий по способу фиксации, различных конфигураций конструкция есть еще одна важная характеристика хомутов, это материал, из которого они сделаны.

Встречаются такие виды:

Пластиковые. Применяются для закрепления труб, которые имеют свойство двигаться. Пластиковые хомуты достаточно практичны и обладают внушительным запасом прочности. Основное их преимущество перед изделиями из металла – это устойчивость к коррозии.

Металлические. Такой материал изготовления, позволяет выполнить надежное соединение. Преимущество, которым они обладают в отношении аналогов из пластика – более высокая степень устойчивости к механическим повреждениям. Также они имеют еще одну важную характеристику – поглощение вибрации системы.

Как устранить течь в водопроводной трубе: применение резинового жгута и бандажа

Чтобы изготовить резиновый жгут можно использовать бинтрезину. Также подойдет камера от велосипеда. Камера разрезается на куски по 10 см шириной. Далее повреждённое место в трубе плотно заматывается камерой либо бинтом резиной. Все это крепится хомутами.

Если под рукой нет таких приспособлений, можно применить проволоку. Благодаря проведению этих манипуляций можно на некоторое время ликвидировать течь. Иногда хомуты служат не один год, но все же лучше подумать о ремонте системы.

В продаже сегодня для решения данной проблемы есть специальные бандажи. Приспособление состоит из резиновой подкладки и хомутов. Встречаются еще бандажи, которые представлены в виде двух половинок, скреплённых при помощи болтов.

Применение холодной сварки

Устранить протечку в водопроводной трубе можно с использованием холодной сварки. Перед применением холодной сварки следует обработать трубу наждачкой крупной зернистости, чтобы металл был чистым

Всё это стоит осуществлять очень осторожно, чтобы место протечки не увеличилось в диаметре

Однокомпонентная холодная сварка наносится на повреждение, двухкомпонентная — вымешивается. Далее состав потихоньку вдавливается в повреждение и придерживается до того момента, пока не схватится клей.

Как сделать и поставить хомут на трубу

Если у вас остался кусок отлива из оцинкованной жести после установки окон, а в гараже валяются старые камеры, то сделать хомут можно и самому.Для этого вам понадобятся следующие

Материалы:

1. Кусок оцинкованной жести толщиной 0.5-1 мм.
2. Кусок резины толщиной 1.5-3 мм, как правило этот кусок вырезается из старой автомобильной камеры, но можно использовать любую резину.
3. 2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны

Инструменты:

1. Ножницы по металлу, или электролобзик с пилочкой по металлу, или болгарка с отрезным кругом по металлу.
2. Дрель со сверлом М7 или М9 (М10) или М12.
3. Плоскогубцы или тиски.
4. Молоток.
5. Гаечные ключи.

Принцип действия хомута следующий:

1. Резина плотно прижимается к дефекту на трубе и не позволяет воде вытекать из трубы, чем более неровная поверхность трубы, тем толще должна быть резина.
2. Чтобы плотно удерживать резину на трубе нужна жесть — это каркас хомута, чем более неровная поверхность трубы и чем плотнее резина, тем толще должна быть жесть.
3. Болты плотно стягивают жестяной каркас и обеспечивают необходимую плотность примыкания резины к трубе. Чем более неровная поверхность трубы, чем плотнее резина, и чем толще жесть, тем больше диаметр болтов. Чем толще и мягче резина, тем длиннее понадобятся болты.

Хомут выглядит так:

Последовательность изготовления хомута следующая:

1. Определить диаметр трубы с помощью штангенциркуля (или уголком и линейкой при больших диаметрах трубы).
2. Вырезать жестяной каркас хомута шириной 4-8 см и длиной равной длине окружности трубы + 3-4 см на ушки. Чем больше диаметр трубы тем шире делается хомут. Длина окружности трубы равна диаметру, умноженному на число П = 3.14. Разметку можно производить маркером, детским фломастером и даже острой отверткой если нет специальной чертилки .
3. Разметить и просверлить отверстия для крепящих болтов на ушках, чем точнее вы это сделаете, тем проще будет поставить хомут. Если вы будете использовать широкие шайбы, то отверстия можно сверлить на 2-3 мм больше чем диаметр болтов, это упростит установку хомута. Для хомутов шириной больше 6 см желательно сверлить отверстия под 3 болта.
4. Разметить ушки и отогнуть их на 90 о. зажав кусок жести в тиски, или при помощи плоскогубцев.
5. Обогнуть жесть вокруг трубы, на которую вы будете одевать хомут, так чтобы ушки соединились и просверленные отверстия совпали. При необходимости жесть обстучать молотком, но обычно это не требуется.
6. Вырезать резиновую прокладку шириной равной ширине хомута и длиной равной длине окружности трубы — 0.5-1 см.
7. Вставить резиновую прокладку в хомут.

Последовательность установки хомута следующая:

1. Развести ушки хомута так, чтобы хомут можно было одеть на трубу.
2. Одеть хомут на трубу так, чтобы резиновая прокладка хорошо перекрывала дефект трубы. В идеале дефект трубы должен находиться в центре резиновой прокладки. Если вы все сделали правильно, то между ушками останется расстояние 1 — 3 см. При стягивании болтами оно уменьшится
3. Вставить болты с шайбами и гаечными ключами или ключом и плоскогубцами затянуть болты так, чтобы максимально прижать резиновую прокладку к трубе.

Практически всегда хомуты ставятся на протекающую трубу без перекрытия подачи воды или сточных вод, поэтому оценить качество установки хомута вы сможете сразу. Вытрите насухо хомут и трубу и подождите 5-10 минут, если вода из под хомута не сочится, значит все нормально.

Хомут может стоять годами и даже десятилетиями, но все же лучше трубу, особенно водопроводную или отопительную, заварить.

Если при установке хомута вы использовали слишком длинные болты и они своим точащим видом раздражают вас или вашу жену, их можно обрезать ножовкой по металлу или болгаркой.

Более простой хомут делается из полоски резины велокамеры и куска медной проволоки. Резина с натяжением наматывается на трубу в месте повреждения трубы. Первым оборотом закрепляется резины. Намотка производится обязательно внахлёст . Конец резины закрепляется /фиксируется/ обмоткой проволокой также с натяжением. Такой хомут на трубе отопления служит лет 5 без проблем.

2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны

Примечание: Возможно ваш комментарий, особенно если он касается расчета конструкций, так и не появится в общем списке. Почему, достаточно подробно объясняется в статье Записаться на прием к доктору (ссылка в шапке сайта).

Изготовление хомута

В случае если по каким-либо обстоятельствам приобретение хомута в специализированном магазине нереально, вопрос возможно решить посредством независимого изготовления элемента. Для этого направляться выполнить следующее:

• Нужно взять полосу оцинкованной жести нужной ширины и толщиной около 1 мм.
• Посредством гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, нужных для изготовления ушек для крепления.
• Полоса взятой ранее длины отрезается от страницы и разделяется на две части (возможно сделать цельный хомут из одной полосы).
• Заготовки загибаются до нужной формы. Работу возможно проводить как конкретно на месте, так и применяя отрезок трубы для того чтобы же диаметра в качестве макета.
• С каждой стороны взятых полуколец посредством пассатижей отгибаются ушки, нужные для крепления. В них сверлятся отверстия.
• В качестве уплотнителя возможно применять несложную резину толщиной от 3 мм.
• Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.

Стоит подчернуть, что таковой вариант при верном и качественном изготовлении и монтаже мало будет различаться от заводского аналога, а потому с успехом возможно использован для установки, к примеру, на водопроводную трубу.

Время от времени разновидность хомута может употребляться для уплотнения соединения труб, применяемых в садово-огородных работах. К примеру, применение систем полива различной сложности нереально без плотного соединения элементов. Такие хомуты в целом аналогичны по конструкции вышеупомянутым деталям, но лишены уплотняющего элемента.

Как видно из изложенного, установка хомута на водопроводную трубу не есть через чур сложной для независимого осуществления задачей

Принципиально важно понимать, что это временная мера, которая не есть панацеей, но в качестве меры своевременного решения проблемы в полной мере пригодна

Не смотря на то, что в канализационных трубах напор жидкости значительно меньше, но появившаяся протечка также может причинить множество проблем. При таких условиях возможно купить и установить хомуты для канализационных труб.

Добавить в закладки

Олег, Екатеринбург задаёт вопрос:

Помогите, пожалуйста, решить такую проблему. На даче начал подтекать водопроводный стояк. Капитальный ремонт с заменой труб планируется на весну. Надо как-то временно устранить течь. Нужна подробная инструкция о том, как сделать хомут на трубу. Буду очень благодарен за дельные советы.

Эксперт отвечает:

Различные прорывы в трубах ремонтировать хомутами начали уже очень давно. Технология такой работы опробована, проста и надежна. Для выполнения потребуются такие материалы:

• кусок жести;
• кусок резины;
• болты;
• гайки;
• шайбы.

Хомут состоит из металлической обжимки – бандажа, а также внутреннего резинового уплотнителя – манжеты. Жесть сгодится абсолютно любая, но лучше постарайтесь подобрать оцинкованную. Такой бандаж будет более устойчив к коррозии. Толщина не должна быть меньше 0,5 мм. Манжету можно вырезать из старого сапога, куска автомобильной или велосипедной камеры, толстой рукавицы. Подойдет любая резина. Количество болтов зависит от ширины хомута. Если узкий, то хватит и одного. На широкий понадобится 2 или 3. Диаметр от 6 до 10 мм. По ним подбираются гайки и шайбы.

Сначала приготовьте инструменты:

1. Молоток.
2. Плоскогубцы. Подойдут и тиски.
3. Штангенциркуль. Можно заменить куском какого-нибудь шнурка.
4. Ножницы для резки металла. Подойдет электролобзик или болгарка.
5. Ручная или электрическая дрель.
6. Сверла под размер болтов.
7. Ключи гаечные.
8. Наждачная бумага.
