Печная труба из кирпича своими руками

Требования

Дымоход должен обеспечивать хорошую тягу, как можно меньше обрастать сажей и быть удобным в обслуживании. Для этого нужно придерживаться нескольких правил:

1. Используется только качественный кирпич марок М75 или М50, а швы между блоками нужно заполнять раствором полностью – это обеспечит непроницаемость стенок.
2. Сооружение необходимо выводить на высоту не менее 5 м от уровня колосниковой решетки.
3. Если труба расположена ближе 1,5 м к коньку, она должна быть выше него на 0,5 м. При удалении на расстояние от 1,5 до 3 м – вровень с ним (можно выше). При расположении дальше 3-х м – не ниже воображаемой линии, проведенной через конек с уклоном в 10 градусов к горизонту.
4. При наличии горючего кровельного покрытия (ондулин, рубероид, мягкая черепица и другие материалы с битумной пропиткой, камыш или древесина) оголовок трубы следует располагать на 1 – 1,5 м выше крыши.
5. Сечение дымохода подбирается с учетом мощности теплогенератора. Если последний изготовлен на заводе, нужно ориентироваться на требования инструкции либо на размеры дымоотводящего патрубка. Если же печь или котел самодельные, то просвет трубы выполняют из расчета 80 кв. см на каждый кВт мощности.
6. Чтобы дымоход не слишком быстро зарастал сажей, изнутри его стенки должны быть максимально гладкими. Для этого их оштукатуривают, а если к трубе предполагается подключить современный газовый котел с низкотемпературным выхлопом или дровяную печь, работающую в режиме тления, то гильзуют, то есть устанавливают внутри стальную трубу. Гильзование обусловлено образованием большого количества кислотного конденсата, разрушающего кирпич.

Для регулирования тяги в дымоходе устанавливают задвижку, а для прочистки – прочистную дверцу.

Определяемся с размерами и формой конструкции

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок. Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее. Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.

Устройство дымохода печи

В зависимости от материала для изготовления дымохода, потребуется приготовить и сделать разные отдельные детали. Общие – это воздушная заслонка, для регулировки величины тяги в дымоходе и защитный козырек наверху трубы.

Он необходим для защиты внутреннего канала от попадания воды или снега. Остальные детали разных видов дымохода кардинально отличаются. Разберем основные подробнее.

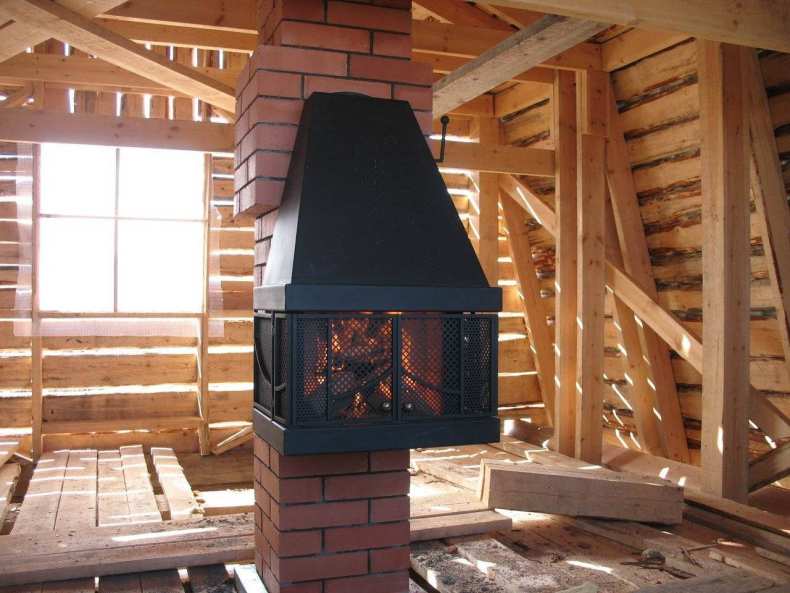

Дымовая труба из кирпича

Такие дымоходы устанавливают только для прокладывания внутри помещений, сквозь крышу и плиты перекрытий. Не рекомендуется выкладывать кирпичные конструкции в многоэтажных домах.

Схема устройства кирпичного дымохода для печи

Перегородки на разных этажах могут быть смещены, придется выполнять горизонтальные отводки, что практически невозможно сделать на таких конструкциях. Кирпичный дымоход состоит из нескольких основных частей:

• шейка печи. Это квадратная или прямоугольная конструкция выходит из корпуса печи и проходит по всему зданию. В нижней части делается несколько пазов для прочистки каналов от мусора и сажи. Выше корпуса печи выкладывается тонкая полость для установки воздушной заслонки. С ее помощью регулируется сила тяги (выходящего вверх потока воздуха), необходимая для нормальной работы печей и котлов;
• на определенном расстоянии от плиты перекрытия, каменщик начинает выкладывать распушку трубы. Внутренний размер остается неизменным, а снаружи начинают выдвигать кирпичи на третью часть длины кирпича. Наружный размер, в самом широком месте распушки превышает внутренний минимум на 600-700 мм. На 9 рядке, выкладывается шейка трубы. Эта деталь позволяет понизить температуру выходящих газов и служит как своеобразный компенсатор всей конструкции. Распушка выкладывается перед каждой плитой перекрытия;
• «Выдра» – эту часть дымохода выкладывают перед проходом трубы сквозь поверхность крыши. Для ее кладки понадобится 7 рядов. На 6 постепенно увеличивается наружный размер с сохранением внутреннего, на 7 размер уменьшается до основного и кладется шейка трубы;

• Оголовок – это 2 последних рядка кирпичей, которые выставляют наружу, увеличивая наружный размер на 60-70 мм. такая конструкция препятствует попаданию осадков в дымоход, но для полного перекрытия канала потребуется установка защитного козырька или колпака.

Дымоход из сэндвич-труб

Для такого дымохода используется несколько деталей:

• сами трубы из нержавейки или оцинкованного металла с внутренней прослойкой утеплителя. Для нее используется минеральная или базальтовая вата;
• для подключения других участков трубопровода используются всевозможные фитинги. Это могут быть тройники, отводы под разный угол, крестовины и другие детали;
• монтажные муфты или короба для прохода сквозь плиты перекрытия или крышу. Муфты делаются по принципу сэндвич труб. Единственное отличие – они могут изготавливаться из резины. Для изготовления защитных коробов используется тонкая оцинковка. Коробок делается без крышки. Его заводят на трубу, фиксируют на плите перекрытия и заполняют все пустоты минеральной ватой или другим теплоизоляционным материалом. Главное, чтобы не оставалось малейших зазоров;
• для крепления используются специальные хомуты и дюбеля с саморезами;

• сверху устанавливается специальный колпак, защищающий внутренние полости от попадания осадков.

  Схема устройства металлического дымохода

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

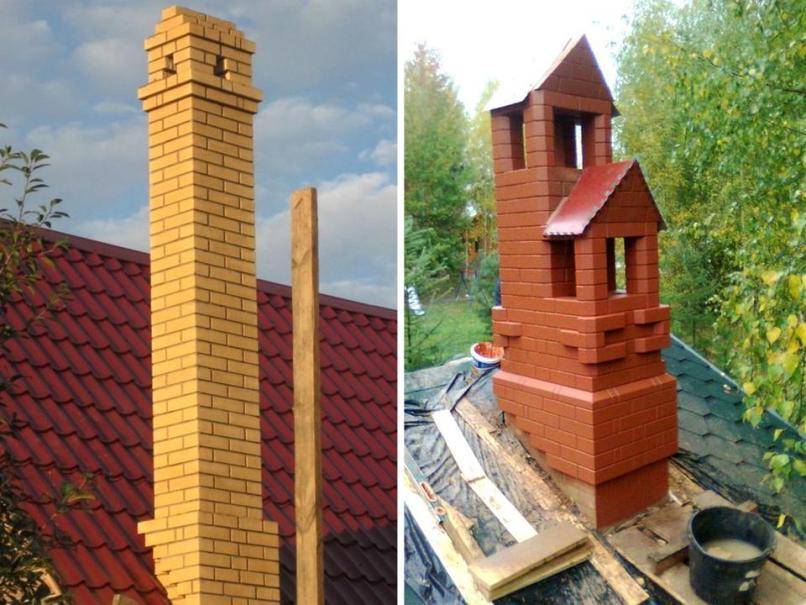

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Функции дымохода

Прежде чем узнать, как построить дымоход, необходимо понять, как работает дымоход.

У дымоходов есть две основные функции.

• Во-первых, они создают тягу, которая втягивает кислород, необходимый для горения.
• Во-вторых, они выводят продукты сгорания за пределы жилого помещения, сохраняя воздух внутри дома чистым и безопасным для дыхания.
• Тяга создается, когда теплый воздух (или дым) естественным образом поднимается по дымоходу.

Наружные воздушные потоки иногда могут влиять на тягу, если им приходится обдувать препятствия, такие как участки крыши или близлежащие деревья.

Эти препятствия заставляют воздух дуть вниз по дымоходу, а не через его выход.

Такие воздушные потоки, влияющие на тягу, называются вихревыми.

Переход с кирпича на сэндвич

У кирпичных дымоходов хорошая тяга и они служат долго. Однако кирпичная кладка трубы может разрушатся, особенно под действием внешней среды. Разрушенный слой может препятствовать выходу продуктов сгорания и уменьшать тягу. Для монтажа новой трубы, можно поставить переход с кирпичной трубы на сэндвич.

Для состыковки используют переходник квадратной формы у основания, и цилиндрический, с другой стороны. Внутри переходника расположен слой базальтовой ваты.

При переходе из сэндвич-панелей на кирпич, нужно использовать два переходника. Один над кирпичным дымоходом, второй на чердаке.

Расстояние от сэндвич-трубы до сгораемой конструкции дома заполняют несгораемым материалом, около 400 мм.

Для заделки швов в конструкции используют огнеупорные герметики.

При переходе с квадратной трубы на круглую, нельзя уменьшать сечение трубы и делать дополнительные выступы, чтобы не нарушить тягу.

Кирпич или трубы?

Недостатки кирпичных дымоходов общеизвестны – сложность постройки, дороговизна, необходимость сопутствующих строительных работ, низкая ремонтопригодность. Главные достоинства кирпичных дымоходов, первое, долговечность. Есть действующие исправные кирпичные дымоходы, которым перевалило за 1000 лет. Второе – большая теплоемкость в сочетании с низкой теплопроводностью, т.е. огромная тепловая инерция. Холодный кирпичный дымоход на морозе дает оптимальную для печи стартовую тягу, а по мере ее разгона, прогреваясь сам, без всякой автоматики настраивается под ход печи

Это крайне важно для кирпичной печи, тоже инерционной. Отрегулировать тягу под нее на минимальный расход топлива шибером очень трудно, т.к

после каждой перестановки задвижки отклика печи нужно ждать долго, а топливо тем временем сгорает зря. Переменились ветер или наружная температура – регулировать надо заново. Поэтому шибер в системе кирпичная печь – кирпичный дымоход редкость. Довести прогревшийся кирпичный дымоход до пульсации или обратной тяги невозможно, а задуть в трубу способен разве что тропический ураган, так что сложный дымник на кирпичную трубу не нужен.

Однако для котлов импульсного действия большая тепловая инерция оборачивается неустранимым пороком. Любой теплоприбор показывает максимальный КПД на определенном режиме горения, как ДВС – на определенных экономичных оборотах. В импульсных котлах горелка периодически включается без разгона, сразу на оптимум расхода топлива при заданной мощности; при этом используется тепловая инерция теплоносителя в системе отопления с принудительной циркуляцией. Таким образом, среднее значение КПД котла поддерживается близким к максимальному. Соответственно, гистерезиса дымохода тут быть не должно, т.е. разница между его стартовой (начальной) тягой и расчетной должна быть нулевой. Гистерезис дымохода прямо зависит от его тепловой инерции и является ее следствием. Если импульсный котел подключить к инерционному дымоходу, то либо в холодном, либо в прогретом его состоянии весьма вероятен срыв пламени при включении горелки и уход котла в останов по аварии.

В меньшей степени, но все-таки существенно, инертность кирпичного дымохода сказывается для любых теплогенерирующих приборов повышенной эффективности: котлов и печей длительного (поверхностного) горения, пеллетных, жидкостных с горелками-капельницами, печей-калориферов и т.п. Симптомы возможны разнообразные: распространение горения в массу топлива, его недожог в топке и закоксовывание прибора, тот же срыв пламени, но в любом случае это большой перерасход топлива и высокая вероятность аварии.

Приготовление кладочного раствора

Чтобы создать дымоход своими руками, не понадобится цемент. Для этих целей следует воспользоваться песком и глиной.

Существует ряд требований, которые предъявляются к компонентам раствора для кладки кирпичей. К примеру, рекомендуется использовать речной песок и глину, добытую с глубины 1,4-1,6 м. Глина должна быть чистой, без мусора и прочих примесей.

Сама процедура приготовления раствора состоит из следующих этапов:

• тщательное просеивание глины и песка сквозь сито с ячейками не более 5*5 мм;
• смешивание 1 части глины с 2 частями песка;
• добавление воды в смесь (приблизительно в соотношении 1 ч. смеси и 4 ч. воды);
• настаивание раствора в течение 10-12 часов (чтобы раствор был готовым к утру, его замес можно осуществить вечером);
• после полного «раскисания» глины готовая смесь перемешивается строительным миксером до сметанной консистенции.

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Не всякий кирпич годится для трубы

Для обустройства вытяжной трубы годится не всякий кирпич. Качественный материал не должен растрескиваться от температурных перепадов внешней среды и разрушаться от неблагоприятных атмосферных воздействий. Он должен хорошо сопротивляться сильному нагреву и противостоять агрессивным химическим веществам.

Должна быть обеспечена защита от возгорания близлежащих элементов строительной конструкции.

• Качественный кирпич первого сорта отличается ярко–красным цветом. Его грани и ребра не имеют нарушений, при ударе кирпич издает звонкий стук.
• Недостаточно обожженный кирпич второго сорта имеет пористую структуру, обладает бледно–оранжевым цветом, издает глухой звук при ударе. В нем могут присутствовать выкрошенные поры и раковины.
• Чрезмерно обожженный кирпич третьего сорта имеет плотную структуру. Отличается хорошей прочностью на сжатие, но легко разрушается при ударных нагрузках. Обладает темно–красным цветом, очень звонким звуком при ударе по нему и характеризуется высокой теплопроводностью. Морозостойкость отсутствует.

Для возведения дымоходной трубы специалисты рекомендуют использовать кирпич первого сорта. Стройматериал второго сорта применять не следует по той причине, что он не подходит по техническим характеристикам. Фундамент и надсадную трубу можно выполнить из третьесортного кирпича. Металлическую печь также возможно снабдить кирпичным дымоходом.

Изготовление и установка дымохода своими руками

Перед началом сборки дымохода своими руками, необходимо ознакомиться с готовыми чертежами и составить свои по вашим рассчитанным размерам. Приложу примерные чертежи и схемы для наглядности.

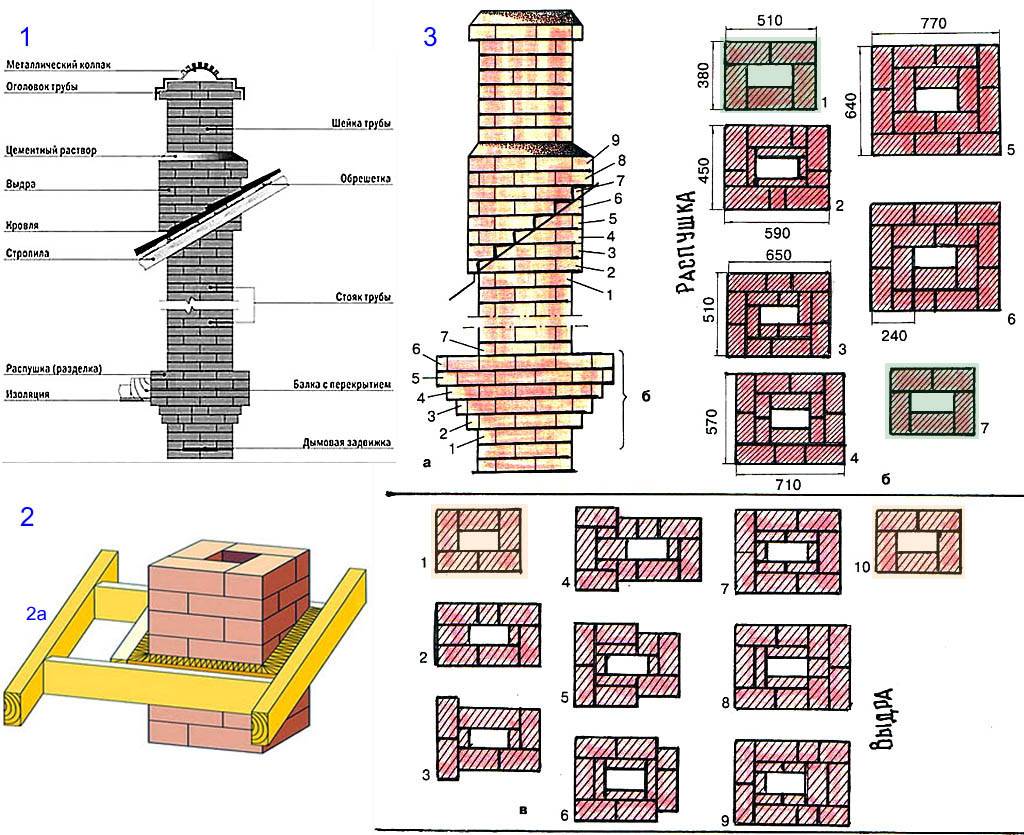

рис.1 Устройство распушки:

Рис 2. Схема соединения печи и дымохода:

Расчет высоты кирпичной трубы

Для нормальной тяги необходимо правильно рассчитать высоту трубы.

Оптимальная длина от колосниковой решетки- не менее 5м. Это параметр меняется в зависимости от сечения трубы.

Еще один вариант расчета – отталкиваться от высоты конька (как указано в СНиП). Напомню-если труба находится на расстоянии до 1.5м от конька — ее высота не должна быть менее 0.5 м над ним, если дальше – может быть вровень с коньком и выше.

Если искомое расстояние превышает 3 м – высота выхода трубопровода рассчитывается по следующему способу — от верха конька проводится условная линия вдоль ската крыши с наклоном в 10 градусов вниз относительно горизонтали. Производить подобные расчеты необходимо на чертеже.

Расчет сечения дымохода

Сведем данные зависимости сечения дымохода от мощности прибора отопления в таблицу:

Мощность (кВт)	Размеры сечения трубы (мм)
<3,5	140×140
3,5-5,2	140×200
5,2-7	200×270
>7	270×270

Если мощность печи неизвестна его можно приблизительно вычислить по формуле:

Где:

• W – мощность теплогенератора, кВт;
• Vt – объем топки,м3;
• 0.63 – коэффициент загрузки топки;
• 0.8 –коэффициент сгорания топлива;
• Е – теплотворная способность топлива, кВт*ч/м3. Зависит от породы дерева и влажности древесины;

Порода дерева	Теплотворная способность Е, при влажности древесины
12%	25%	50%
Тополь	1856	1448	636
Ель	2088	1625	715
Сосна	2413	1882	826
Береза	3016	2352	1033
Дуб	3758	2932	1287

T — время горения одной загрузки топлива.

Данная формула действует только для печей и не распространяется на камины.

Кладка дымохода

Какой бы не была высота дома, бани, не важно, высота выводящего канала должна быть не менее 5 метров. Как уже разобрались, дымоход из кирпича следует укладывать только определенным огнеупорным материалом

А для связки, то есть раствор требуется на основе извести или цемента с песком, в зависимости от уровня. Старайтесь делать швы, как можно меньше, в среднем печные дымоходы представляют со швами не более 15 мм.

Кладка кирпичного дымохода

Для формирования выдры или разделки, нужно использовать прутья и арматуру, но учтите, она не должна пересекать сам выводящий канал. Обязательно нужно контролировать толщину кладку для кирпичного дымохода, чтобы ширина, высота, имели одинаковые значения на каждом ряду.

Как уже говорилось, еще на этапе возведения позаботьтесь о штукатурке внутренних стен. Печные дымоходы, в частности, кирпичные, за счет своей шероховатой структуры способны серьезно навредить отводу газов. Со временем скапливается сажа, которая приведет к уменьшению тяги. Поэтому заранее позаботьтесь об этом. Штукатурка, даже легкая, только одних углов позволит значительно продлить срок службы канала без очистки.

При возведении старайтесь избегать частных ошибок:

• Недостаточная высота по отношению к крыше, то есть один конек может перекрывать потоки воздуха, отчего легко может образоваться обратная тяга.
• Некачественный раствор. Температура может достигать более 800 градусов и постепенно стенки начнут рушиться, если кладка была произведена не только с нарушением нормы, но и с использованием неправильного раствора.
• Неравномерность внутренней стены. Поэтому на этапе возведение пользуйтесь уровнем, не только для измерения равномерности кладки, но также проверяйте вертикальные отклонения. Какие-либо перепады внутри трубы, приведут к завихрениям, а соответственно к ухудшению тяги.

Допустимое отклонение рассчитывается исходя из высоты трубы в 2 метра, на них не более 30 градусов наклона.

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Чистка дымохода

Поскольку кирпичные дымоходы имеют неидеальное (некруглое) сечение и довольно шероховатые стенки, в процессе эксплуатации внутри скапливается сажа. Наросты сажи уменьшают размеры канала и снижают тягу. Поэтому дымовые трубы необходимо периодически прочищать. Делают это разными способами в зависимости от степени серьёзности проблемы.

Существует несколько способов очистки дымохода, но применять нужно тот, который больше подходит в конкретной ситуации

Таблица: способы чистки дымохода

Название	Описание
Механический способ	Чистка происходит при помощи ёршика и гибких шлангов. Им сажа сбивается со стен. У этого метода есть существенный минус. Не всегда доступ ко всем уголкам трубы дымохода прост. Можно, конечно, чистить с крыши. Но это тоже не всегда удобно. Ещё один неприятный момент такого варианта чистки дымохода — осыпание вниз всей грязи из трубы. Чтобы избежать или хотя бы уменьшить работы по уборке помещения, поставьте какую-нибудь ёмкость, куда будет падать весь мусор.
Химический способ	Очистку делают при помощи порошков и брикетов (поленьев). Первые засыпают в уже разогретую топку, вторые закидывают во время очередной закладки. Содержание в них специальных веществ способствует тому, что сажа в трубе смягчается и потихоньку покидает трубу. Но у этого способа есть и недостаток. Он годен только в профилактических целях. Иначе сажа не полетит вверх наружу, а рухнет вниз и закупорит всю систему.
Чистка народными методами	Печки существуют уже достаточно давно. В давние времена, когда ещё не было химических средств для очистки системы, люди находили свои способы борьбы с сажей в дымоходе. Существовала такая профессия, как трубочист. Только их услуги можно было получить в большом городе, заплатив немалую сумму. Дымоход чистили при помощи соли и картофельных очисток.
Ещё один способ	Есть бригады специалистов, которые занимаются этой работой. Это настоящие профессионалы. Они чётно знают что делать и как. Иногда такими работами занимаются пожарные. Но стоят такие услуги довольно дорого.

Видео: дедовский метод чистки дымохода

Дымоход — очень важная составляющая системы отопления, поэтому нужно ответственно подходить к вопросу его строительства. Выбирая качественные материалы и строго следуя вышеописанным правилам, можно самостоятельно построить его, не привлекая дополнительную рабочую силу. Удачи вам!

Выбор материала

Кирпич выбирать для дымохода нужно ответственно, учитывая особенности печи, котла, какая подразумевается температура на выходе, какое топливо будете использовать. Учитывая особенности каждой отдельной части трубы, можно использовать сразу несколько типов материала. К примеру, дымоход из кирпича может состоять:

1. Из красного, обожженного, прямоугольного кирпича, у которого все края ровные и гладкие. Им рекомендуется укладывать любой уровень канала.
2. Розовые – недожженные используют не на самых ответственных и важных участках.
3. Темные – пережаренные, рекомендуется использовать, как «подушку» для фундамента.

Обратите внимание, что труба кирпичная не должна состоять из пустотелого материала, поэтому класть такие элементы категорически запрещено. Шамотный кирпич

Шамотный кирпич

Кроме того, на разные участки нужно сделать отличные растворы. Для подкровельной части используют известковые смести, все, что над кровлей, только с применением цементно-песчаной смеси.

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

А если из кирпича?

Прямой кирпичный дымоход строится заодно с печью только, если это предусмотрено ее проектом. Надстраивать кирпичный дымоход над любой существующей печью недопустимо! Поэтому кирпичный дымоход к уже действующей печи строится непременно пристяжным.

Самое сложное здесь – переход от печи в дымоход, т. наз. воротной узел или просто воротник. Кирпичный воротник печи и в старину мог правильно сложить далеко не всякий печник, но в наше время устроить его легче: на воротник берут отрезок металлогофра из стали 321. В вороте печи и входном окне дымохода его фиксируют и герметизируют жидкой сваркой – жаропрочным до 1100-1200 градусов электропроводящим клеем. Именно жаропрочным, т.е. сохраняющим при заданной температуре свои механические параметры, в т.ч. пластичность; жаростойкость гарантирует только устойчивость к данной температуре без разрушения.

А при чем тут электропроводность? При том, что в жидкую сварку вводится большое количество металлического порошка. Он обеспечивает отсутствие сквозных микротрещин и согласование воротника с кирпичом по ТКР.

Что нужно знать

Устройство дымохода из кирпича показано на поз. 1 рис. Выкладывается он из печного кирпича на известково-цементном растворе (цемент М400 : известь : песок 1 : 2 : 5) обязательно по шаблону (поз. 2), башмак которого 2а опирается на стену. Расширение трубы над кровлей (выдра) и оголовок трубы вместе не допускают задувания порывами в трубу и протекания крыши по стыку ее с трубой. Для того и другого шейка трубы между выдрой и оголовком должна содержать не менее 3-4 рядов кладки. Ровная часть выдры должна состоять не менее чем из 2-х рядов. С учетом наклона крыши всего на выдру приходится 7-8 рядов кладки (ряды 2-9 на поз. 3 вверху слева и внизу). Если вам предложат проект дымохода с выдрой менее чем на 7 рядов, а крыша у вас обычного уклона – халтурщики или неумехи.

Устройство и способ кладки кирпичного дымохода

Назначение распушки кирпичного дымохода противопожарное. Вверх от перекрытия и вниз от потолка пояс распушки (ее ровная, без уступов, часть) должен выступать не менее чем на 70 мм. Т.е., в поясе распушки для наилегчайшего из возможных перекрытия должно быть хотя бы 2 ряда кладки, а обычно нужно 3-4 для чердачного и более 4-х для мансардного. Поскольку на собственно распушку нужны 3 ряда, то распушка менее чем в 5 рядов однозначно брак на стадии проектирования.

Условие долговечности и надежности стояка кирпичного дымохода: если количество рядов распушки/выдры нечетное, то подстилающий и накрывающий ряды стояка должны быть идентичны, ряды 1 и 7 справа вверху поз. 3. Если же количество рядов распушки/выдры четное, то подстилающий и накрывающий ряды стояка должны быть зеркальным отражением друг друга, ряды 1 и 10 внизу на поз. 3. Попросту: порядовка стояка под и над выдрой/распушкой не должна сбиваться.

Порядовки распушки кирпичного дымохода с квадратным и прямоугольным каналом

Подготовительные мероприятия

Подготовительный этап строительства, прежде всего, связан с разработкой проекта с учетом индивидуальных параметров помещения и самого теплогенератора. По результатам проработки выбирается тип дымохода, составляется схема-порядовка кирпичной кладки.

При строительстве трубы коренного типа выбирается место для фундамента с учетом требований СНиП. Основание не должно соединяться с фундаментом дома и отстоять от него на расстояние не менее 5-7 см. Для дымохода возводится монолитный фундамент в форме железобетонной плиты. Для этого копается яма, засыпается подушка из песка и щебня толщиной 15-20 см. Монтируется опалубка.

Размер плиты должен превышать габариты трубы на 15-20 см во все стороны. Общая ее толщина составляет 30-35 см, причем надземная часть имеет высоту порядка 12-15 см. Перед заливкой бетоном на подушку укладывается слой гидроизоляции из рубероида и арматура в виде сетки из стальных стержней диаметром 10-14 мм. Мы ужк писали, как сделать правильный дымоход из кирпича своими руками?

Классический вариант

Это устройство выглядит как прямая труба. У него бывает прямоугольное сечение, а бывает квадратное. В сечение монтируется заслонка.

Для его постройки используют кирпич огнеупорный. Приготовьтесь к тому, что работа будет довольно сложной

Очень важно, чтобы поверхность была идеально ровной. А растворные швы сделайте как можно тоньше

Раствор для кладки кирпичных дымоходов лучше всего использовать глиняный. Также для этого применяют готовые смеси из раствора. Прежде всего, строится труба. Она называется надсадная. Строить ее нужно прямо на печи. Здесь необходимо смонтировать задвижку.

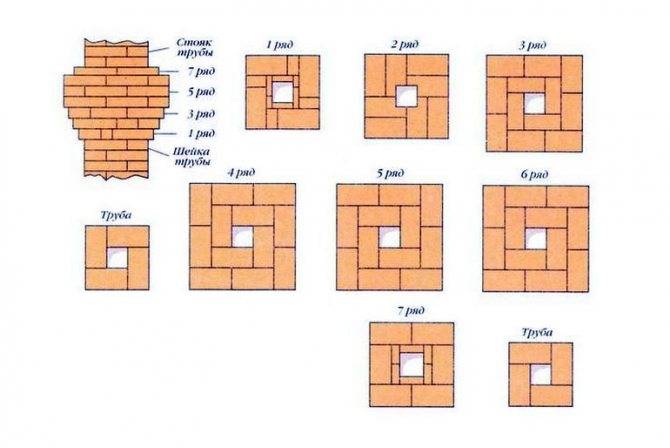

Порядовка распушки

Труба расширяется за несколько рядов до перекрытия. Расширение это называется распушкой. Она служит защитой деревянным элементам конструкции от горячей поверхности трубы.

Размеры распушки составляют от двадцати до сорока пяти сантиметров. Чтобы было удобнее расширять кирпичную кладку, в нее можно произвести монтаж прутов, сделанных из металла. Можно использовать арматуру.

Труба по чердаку немного заужается. Затем, она идет до самой кровли. При этом ее размеры больше не меняются.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.

5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

   Схема прохода

   Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома
