Как сделать кессон для скважины своими руками: сооружение бетонной и металлической конструкций

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

• Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
• Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Что необходимо для обустройства скважины

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

1. Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
2. Водоподъемное оборудование – насос погружного типа.
3. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
4. Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
5. Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.

Основные параметры кессона для скважины

В зависимости от климатических условий и глубины промерзания почвы, кессон делают высотой 1-2 метра и площадью не менее одного квадратного метра. Это делается для того, чтобы вы имели возможность установить всё необходимое оборудование внутри кессона, а также имели удобный доступ для его обслуживания и проведения ремонтных работ.

Оголовок скважины, участок врезки и разводка водопровода располагаются внизу, что исключает вероятность их промерзания. Крышка кессона с люком утепляются с помощью пенопласта.

Стены кессона можно утеплить как снаружи, так и внутри. Одним из плюсов утепления стен снаружи является сохранение внутреннего объёма кессона. В этом случае заранее сделанный промежуток между стенами и почвой засыпается сыпучим теплоизолятором, для этого вполне подойдёт обычный песок или керамзит.

При утеплении стен внутри кессона используются листы пенопласта или минеральной ваты. Но при любом виде утепления неизбежны теплопотери. Поддерживать плюсовую температуру внутри ёмкости можно путём использования обычной лампы накаливания на 40-60 ватт.

Как установить пластиковый кессон для скважины своими руками

Перед тем как перейти к непосредственной установке кессона на скважину, необходимо подготовить для него надежную основу, т.е. котлован. Его размеры обязательно должны быть больше чем у пластикового резервуара примерно на 20-30 см. При этом на дне ямы нужно дополнительно сделать небольшое углубление, которое поможет зафиксировать емкость. Сделать это можно, следуя простым рекомендациям:

• на выровненное дно котлована необходимо высыпать немного песка;
• затем ровный слой мелкого гравия;
• для обеспечения жесткости конструкции поверх устанавливается армированный каркас;
• после этого остается только залить бетон и дождаться полного его высыхания.

Грамотный монтаж пластикового кессона для скважины – гарантия долгой и безупречной службы в будущем

В процессе работы важно не забывать, что если система оснащена гидроаккумулятором, то отверстие для трубы должно быть расположено немного сбоку. При этом идеальный вариант – если обсадная труба будет выступать над уровнем земли. Таким образом процедура установки системы значительно облегчится

Таким образом процедура установки системы значительно облегчится.

Особое внимание стоит уделить процессу крепления пластикового кессона к трубе. Здесь потребуется внимание и аккуратность. Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона

Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей

Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона. Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей.

Как уже упоминалось ранее, если уровень грунтовых вод слишком высок, то оставшиеся промежутки также необходимо заливать бетоном, чтобы предотвратить повреждение емкости. Кроме того можно воспользоваться для этого армированием. Это более надежный способ защитить скважину

Перед тем как заливать бетон, важно не забыть о том, что все кабели и трубы должны быть выведены наружу

Пластиковый кессон является наиболее идеальным вариантом для обустройства скважины с водой

Если говорить о выборе, то купить пластиковый кессон для скважины – это самое лучшее решение. Этот тип изделия лишен недостатков своих предшественников и позволяет провести все работы своими силами. Именно поэтому кессоны для скважины из пластика пользуются заслуженной популярностью и, в большинстве случаев, предпочтительны для покупки. И хотя цена металлического кессона может оказаться немного меньше, все преимущества использования пластика в данном случае очевидны.

https://youtube.com/watch?v=CPa_-wZAQvQ

Особенности обустройства металлического кессона

Металлическую камеру можно взять готовую или сделать ее самостоятельно. В последнем случае необходимо обладать сварными навыками и иметь сварной аппарат. Емкость из металла можно изготовить двумя способами.

1. Сварить из металлических листов толщиной от 3 мм. Такая камера имеет квадратное или прямоугольное сечение.
2. Изготовить резервуар, взяв для камеры отрезок трубы диаметром 1,25 м, для горловины – 0,6 м, а для дна и верха также понадобится металлический лист.

Присоединение дна камеры

Подготовительные мероприятия

Перед монтажом резервуар необходимо подготовить, чтобы он смог долговечно выполнять свои функции.

1. На дне будущего кессона прорезают отверстие для вхождения обсадной трубы, к которому приваривают двойным сварочным швом металлическую гильзу. Место размещения оголовка определяется присутствием и размером гидроаккумулятора. При наличии бака вход обсадной трубы смещают от центра к стене.
2. В стенках подготавливают отверстия и устанавливают ниппели для входа кабеля и выхода водоподающей трубы. При самостоятельном изготовлении емкости, входы и выходы делают до этапа окончательной сварки всех составных частей. Рядом с горловиной при желании делают также пенал для выведения поливочной трубы.
3. К горловине на петлях присоединяют откидывающийся люк.
4. Вваривают пенал вентиляции
5. Емкость обрабатывают составом, который не допускает развитие коррозии.
6. Снаружи покрывают емкость битумом для гидроизоляции
7. Изнутри прокладывают утеплитель, который не впитывает влагу.

Подготовленный резервуар готов к монтажу.

Пошаговая инструкция установки

Этапы монтажа металлического кессона

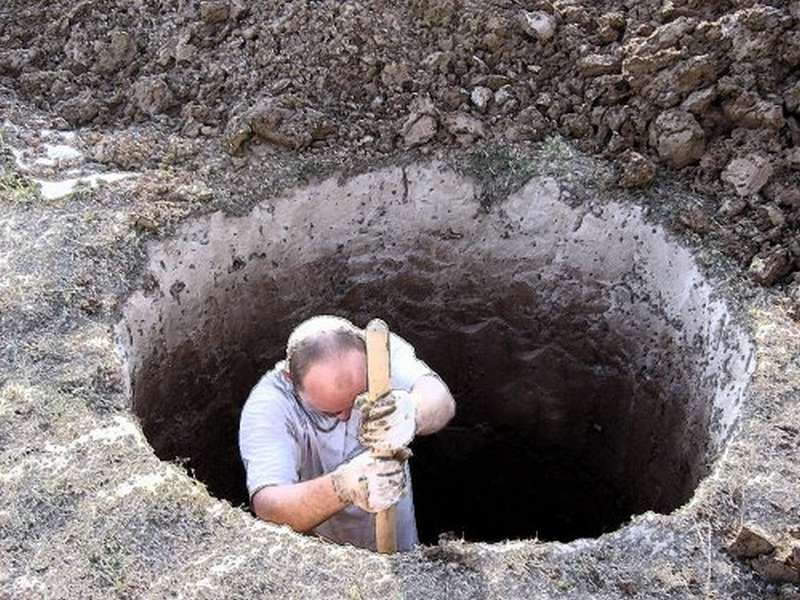

Шаг 1. Вокруг скважины выкапывают котлован. Обсадная труба должна выходить от дна готовой ямы на полметра. Размеры котлована должны превышать ширину или диаметр резервуара на 20-30 см. Глубина должна быть такой, чтобы люк резервуара возвышался на 20 см от поверхности земли, что уменьшает вероятность попадания дождевых и талых вод в камеру.

Вокруг скважины выкопать котлован

Шаг 2. По уровню выравнивают дно.

Выровнять дно

Шаг 3. Над ямой устанавливают деревянные брусья, которые нужны для плавного спуска емкости и состыковки с гильзой для обсадной трубы.

Установить деревянные брусья

Шаг 4. Прицепив емкость тросами к подъемному механизму, ставят камеру на брусья.

Поставить камеру на брусья

Шаг 5

Состыковав с обсадной трубой, осторожно убирают брусья и устанавливают кессон на дно и выравнивают. Убирать брусья

Убирать брусья

Шаг 6. Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Срезать излишки обсадной трубы

Шаг 7

Устанавливают все оборудование, заводят трубы и кабель в подготовленные отверстия. Проверяют гидроизоляцию и герметичность вводов.

Устанавить все оборудование

Шаг 8. Проводят обратную засыпку, трамбуя грунт каждые 20 см.

Провести обратную засыпку

Монтаж и установка кессона

Чтобы смонтировать готовый кессон из пластика или металла, необходимо выполнить пять шагов:

1. Рытье котлована размером на 20–30 см больше устанавливаемой конструкции.
2. Отсыпка песчаной подушки в 15–20 см на дне и создание там «якоря» (по необходимости).
3. Осуществление установки кессона и оборудование оголовка внутри него на обсадной трубе.
4. Подведение электропроводки и водопровода с герметизацией входных отверстий в стенках сооружения.
5. Наружное утепление пенополистиролом или пенопластом и обратная засыпка грунта.

Технология работ предельно проста. Монтаж кессона всегда возможно произвести самостоятельно. После засыпки его землей для внешнего декорирования подойдет облицовочный кирпич или иной влагостойкий материал для отделки цоколя частного дома.

Утепляем внутри и герметизируем все швы снаружи

Собираем насос

Вставляем насос

Закрываем скважину оголовком, из которого выводим шланг для воды и кабель

Устанавливаем муфты соединения

На них монтируем и подключаем к кабелю реле давления и монометр

Соединяем внутреннюю магистраль

Подключаем гидробак

Подключаем внешние соединения

Монтаж окончен

Как установить резервуар из пластика?

В качестве пластиковой емкости для скважины чаще применяют готовые конструкции. В них уже даже могут быть предусмотрены все необходимые технологические отверстия. Иногда в целях экономии могут использовать еврокуб или другую подходящую камеру из пластика.

Монтаж пластикового кессона

Монтаж пластикового резервуара проще, чем кессонов из других материалов, но имеет несколько нюансов.

1. Часто требуется заливка бетонного основания с вмонтированными в него металлическими петлями. Последние нужны, чтобы закрепить емкость стропами. В заводских кессонах у дна могут иметься специальные проушины или выступы для якорения.
2. Если нужно повысить прочность стен, то по окончании монтажных работ производят не обратную засыпку грунтом, а заливку цементом.

Именно с обустройством пластикового кессона своими руками справиться проще всего. Вообще самостоятельный монтаж резервуара из любого материала поможет сэкономить. Но если нет опыта и уверенности в своих силах, то лучше работу оставить профессионалам, чтобы не пришлось переплачивать за исправление ошибок.

Кирпичный кессон

Для изготовления такого кессона чаще всего используется бывший в употреблении кирпич, но это уже на усмотрение хозяина. Что касается ямы, то есть 2 варианта ее размеров:

1. Четко по форме, с учетом того, что кирпич будет прилегать к стене.
2. Больше размера кессона. В таком случае производится кладка ровных стен, а после высыхания раствора пустоты заполняются грунтом.

Первый вариант менее трудоемкий, так как приходится меньше трудиться с лопатой, но остались незаполненные пустоты между стеной, и кладкой, в которые попадет дождевая вода.

Получившуюся горловину нужно обязательно закрыть утепленным люком.

Из чего изготавливают кессоны?

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуара	Преимущества	Недостатки
Бетонные кольца	прочность;	необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетон	преимущества те же, что и у бетонных колец.	из-за веса могут прогнуться трубы при усадке;
Кирпичная кладка	экономичность; долговечность; прочность; устойчивость к коррозии; способность сохранять тепло без дополнительной теплоизоляции.	гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкость	пластик не пропускает воду; простота в транспортировке и установке; долговечность; устойчивость к коррозии.	невысокая теплоизоляция;
Металлический резервуар	дешевизна; простота монтажа; прочность.	возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

• насоса, если применяется его наружный вариант;
• гидроаккумулятора;
• фильтрующих устройств;
• и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

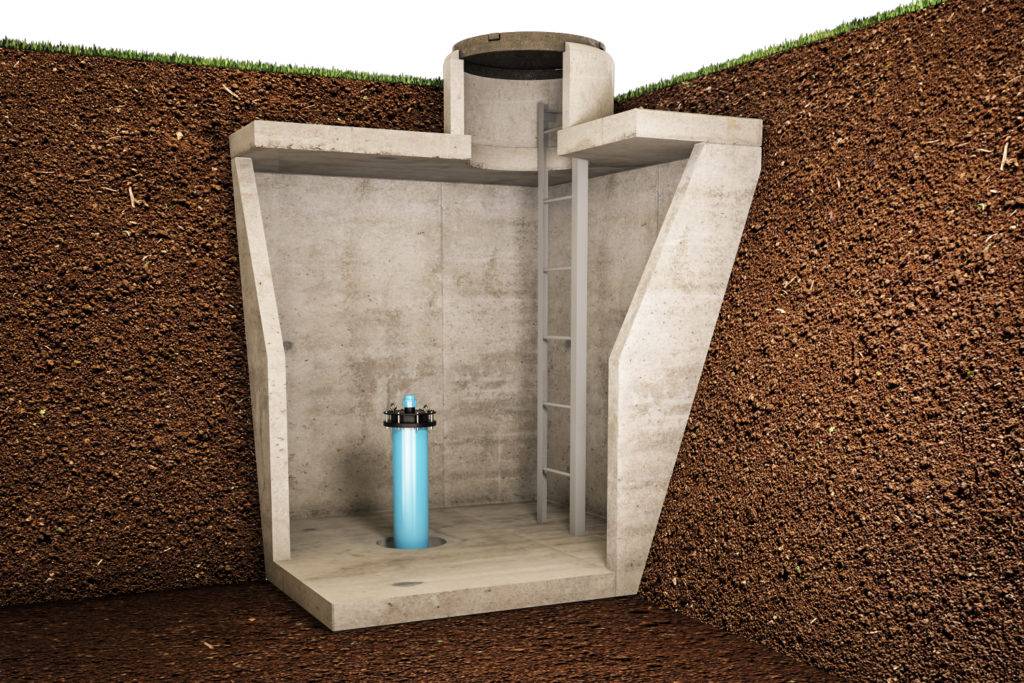

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Кессон и его назначение

Фактически, это приямок. Основная его функция это защита скважины от мороза, мусора и талых вод. Поэтому он должен иметь соответствующую глубину. Обычно, высота кессона делается около 2-х метров, таким образом, достигается сразу две цели:

1. Скважину и разводку водопровода недостает мороз.
2. При такой высоте удобно проводить профилактические работы.

Еще одно назначение кессона это установка оборудования, необходимого для полноценной работы скважины. А это позволяет сэкономить полезное пространство в жилых помещениях.

Основные требования к кессону:

• достаточные размеры для скважинного оборудования и удобства проведения работ;
• герметичность стенок;
• устойчивость к коррозии;
• утепление.

Устройство кессона для скважины довольно простое:

• внизу ввода обсадной трубы;
• вверху – люк, через который можно попасть вовнутрь;
• сбоку – технические отверстия для разводки коммуникаций.

Емкость можно приобрести уже готовую, либо сделать самому. В случае самостоятельно изготовления, обычно используются такие варианты:

• из металла;
• из бетона, кирпича;
• из пластиковой емкости.

При самостоятельном изготовлении, нужно правильно рассчитать размер приямка. С одной стороны, в нем должно уместиться все оборудование, и было удобно его обслуживать. А с другой стороны – значительное увеличение размеров кессона, повлечет за собой большие затраты.

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео – Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

• при сухом грунте достаточно дренирующего слоя щебня;
• влажное дно свидетельствует о том, что нужно бетонное монолитное основание.

Такое исследование проводят на этапе землеройных работ.

Изготовление перекрытия кирпичного кессона

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи.	Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру.	Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля.	Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным.	Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги.	Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона.	Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы.	Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику.	Нанести на стены резервуара битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

Типы кессонов

Стоит сказать о том, что кессоны изготавливаются из самых разнообразных материалов, а именно из пропилена, полиэтилена, железобетона, металла.

Металлический кессон своими руками

Если говорить о кессоне, который выполняется из металла, то он изготовлен из стали толщиной четыре миллиметра. Чтобы сделать такой кессон своими руками, необходимо обладать навыками сварки и достаточным количеством металла. Чтобы кессон не покрывался коррозией, используют битум для покрытия сверху, а для покрытия изнутри грунтовка. Такой тип кессонов изготавливается листов стали, которые соединяются между собой методом сварки. И именно из-за качественной сварки кессон становится герметичным.

Кессон из бетонных колец своими руками

Также есть тип кессона, который изготавливается из железобетона — сделать кессон собственноручно не получится без использования специальной техники. Работа по обустройству кессона из бетонных колец ведется аналогично устройству смотровых колодцев, септику из колец. он чаще всего бывает смонтирован из специальных железобетонных колец, которые обладают диаметром обычно в один или два метра. Для того чтобы совершить герметизацию такой конструкции, необходимо крайне тщательно загерметизировать водонапорную сторону. Но такой вид кессонов крайне сложен для монтажа, и крайне недолговечен, а все потом, что со временем они теряют большую часть своей герметизации со временем.

Кирпичный кессон своими руками

Дальше мы рассмотрим кирпичный кессон для скважины. Его можно назвать наиболее экономичным вариантом, так как кирпичный кессон сделать своими руками может даже начинающий строитель. Работы по его устройству вначале схоже с установкой металлических или бетонных емкостей. Однако они занимают больше времени. Каждый ряд увеличивает высоту кирпичного кессона всего на 65 см, поэтому доля ручного труда достаточно высока, но это и возможность экономии денежных средств.

Пластиковый кессон своми руками

Ну и последний вид кессонов, это пластиковый кессон. Устройство такого сооружения своими руками заключается в разработке котлована, подготовке основания и проведении монтажных работ. Такоим образом, доля вашего участия при использовании пластиковых кессонов существенно ограничена, что может не подойти, если вы решите сэкономив, задействовав собственные силы

Обратите внимание на схему скважины с пластиковым кессоном, все выглядит достаточно практично. Кстати, подобное решение есть и для системы канализации, в ней могут использоваться пластиковые смотровые колодцы. Этот тип производится из полипропилена и обладает толщиной всего до двадцати миллиметров

Но стоит отметить то, что такой тип кессона, является наиболее прочным в сравнении с другими, а также то, что данный тип герметичен на все сто процентов, и абсолютно не подвергается коррозии. Именно такие кессоны рекомендуют устанавливать к себе, если у вас наблюдается повышенный уровень грунтовых вод

Этот тип производится из полипропилена и обладает толщиной всего до двадцати миллиметров. Но стоит отметить то, что такой тип кессона, является наиболее прочным в сравнении с другими, а также то, что данный тип герметичен на все сто процентов, и абсолютно не подвергается коррозии. Именно такие кессоны рекомендуют устанавливать к себе, если у вас наблюдается повышенный уровень грунтовых вод.

Но крайне полезно и то, что в случае установки кессона вы полностью избавитесь от необходимости защиты от проникновения грунтовых и дождевых вод, в питьевую воду, а именно эти воды содержат наибольшее количество вредоносных бактерий, и множество ядовитых веществ. Корпус кессона, который изготовлен из пластмассовых материалов, надежно защищает вас от того, что вам нужно выделять место в помещении для гидробака, а также для любого другого насосного оборудования. Но одной из самых главных особенностей кессона является то, что в него можно установить патрубок для топлива ну или других целей, и все это можно будет выводить на поверхность грунта.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

• На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
• В опалубку устанавливают арматурную сетку.
• Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
• Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
• Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
• Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

• Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
• Аккуратно надевают кессон на трубу и опускают вниз.
• Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
• Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
• Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Для чего устанавливают кессоны

Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.

Кроме того, установка кессона необходима:

• для предотвращения попадания талых и подземных вод в объем;
• для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
• для недопущения в закрытую область животных, людей, насекомых;
• для обеспечения приемлемого расстояния между устьем скважины и насосом.

Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.

Как сделать своими руками?

Необходимо учесть большое количество нюансов и провести ряд подготовительных работ.

Выбор места. Колодец для скважины изготавливается там же, где она пробурена. Поэтому здесь особого выбора нет

Важно учесть и выход трубы. Необязательно, чтобы он был по центру

Если КДС прямоугольный, то выход может быть сбоку.
Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России.
Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода.
В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы.
Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия.
Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности.

Что можно сделать своими руками?

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

1. Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
2. Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
3. Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
4. Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
5. Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.
