Как узнать диаметр запорного вентиля

Монтаж вентиля

Установка вентиля на трубу отопления происходит по следующей схеме:

перекрывается снабжение системы теплоносителем. Если вентиль необходимо установить на разводке радиаторов в квартире, то перекрыть поток жидкости можно вводным краном. Если требуется установить вентиль на вводящую трубу, то для перекрытия необходимо привлекать сантехников из управляющей компании;
вырезается участок трубопровода, по дине соответствующий длине вентиля;

Подготовка труб к установке вентиля

на концах труб нарезается резьба;

Подготовка трубы к резьбовому соединению

Если производится замена старого вентиля на новое устройство, то пункты 2 и 3 делать не надо.

резьба герметизируется. Для уплотнения соединения можно использовать льняную нить или нить Тангит Унилок;

Уплотнение резьбы для прочности

вентиль закрепляется на трубопроводе

При креплении устройства важно следить за потоком жидкости, который указан стрелкой на корпусе вентиля.

Крепление устройства к трубам

После установки устройства рекомендуется проверить герметичность полученных соединений.

Процесс установки вентиля своими руками представлен на видео.

Если правильно подобрать и установить вентиль на трубы отопления, то устройство прослужит длительное время и не потребует особого ухода.

Диаметр или условный диаметр?

В номенклатуре труб и трубопроводной арматуры используется понятие «условный диаметр» (Ду) или «условный проход». Оно обозначает размеры внутреннего просвета трубопровода и не имеет ничего общего с наружными габаритами задвижки. Но у изделий одного Ду с одинаковым присоединением присоединительные размеры также будут одинаковыми. Это обеспечивает простой монтаж арматуры и других комплектующих трубопровода. Таким образом, выбирая задвижки подходящего Ду, вы получаете гарантии, что:

просвет купленной арматуры совпадет с просветом трубы, на которую вы будете ее устанавливать;
присоединительные поверхности и крепежные отверстия фланцев задвижки и обратных фланцев, приваренных на трубы (или патрубки оборудования), также совпадут (при условии, что будут выбраны фланцы нужного исполнения).

Задвижки большого и малого диаметра

Как и другая трубопроводная арматура, задвижки производятся в широком диапазоне размеров. Так, большинство моделей представлено в габаритах от Ду50 до Ду500. Но есть также совсем маленькие задвижки диаметром 10, 32 или 40 мм и арматура внушительных габаритов – Ду800, Ду900 и т.д. Условно их делят на арматуру больших и малых диаметров, которая устанавливается на соответствующие трубы:

малого диаметра – с наружным диаметром менее 530 мм;
большого диаметра – с наружным диаметром от 530 мм.

Задвижки больших диаметров отличаются не только своими габаритами. Из-за того, что поток в трубопроводах с таким проходом очень мощный, его трудно перекрывать вручную. Работа с задвижкой требует немалых усилий. Поэтому арматуру большого диаметра часто изготавливают так, чтобы можно было присоединить электропривод или механический редуктор. Такие устройства значительно облегчают и упрощают работу с задвижками, а также делают их открывание и закрывание более плавным, что исключает возможность гидроудара в системе.

Применение задвижек разных диаметров

Область применения любой арматуры зависит от ее конструктивного и материального исполнения. Условный проход влияет лишь на размеры трубы, на которую будет установлено то или иное устройство. Как правило, задвижки больших диаметров используются на магистральных нефте- и газопроводах, на масштабных промышленных объектах, на ТЭЦ и в магистральных коммунальных трубах. Арматура с малым условных проходом более востребована на маломасштабных производствах, в коммунальных сетях отдельных домов и квартир, на ветках транспортных трубопроводов и пр.

Другие параметры выбора арматуры

В каталоге «Компании Север» есть задвижки самых разных диаметров от российских, польских и китайских производителей. Здесь мы сгруппировали их по диаметрам. Но, кроме габаритов, перед покупкой следует уточнить и другие характеристики арматуры, в частности:

материальное исполнение (от него зависит возможность использования задвижки с конкретной рабочей средой);
климатическое исполнение (влияет на возможность применения арматуры в различных температурных условиях).

Если вы сомневаетесь, какая из задвижек подойдет к вашему трубопроводу, позвоните нам +7 (911) 748-24-93. Квалифицированный инженер «Компании Север» поможет вам подобрать арматуру нужного диаметра и исполнения.

Диаметры задвижек в нашем каталоге

Ду50
Ду65
Ду80
Ду100
Ду125
Ду150
Ду200
Ду250
Ду300
Ду350
Ду400
Ду500
Ду600
Ду700
Ду800

Особенности

Шаровые краны – это запорная (а иногда и регулировочная) арматура, которая используется для монтажа отопительных систем и систем подачи горячей и холодной воды. Однако это настолько универсальное приспособление, что его применяют еще в газопроводах и нефтепроводах.

Более простым краном оснащены пожарные гидранты и различные емкости, используемые в промышленном производстве. Но пожалуй, самым распространенным является обычный кран размером 3/4 дюйма, устанавливаемый в квартирах и частных домах.

Само изделие состоит из нескольких элементов.

Корпус из латуни, который имеет более высокие антикоррозионные свойства, чем медь, и намного дешевле в изготовлении.
Уплотнительные седла из различной синтетики, например, из тефлона. С их помощью пробка надежно герметизируется.
Шаровая пробка, которая перекрывает путь газу или жидкости. Внутри пробки есть осевое отверстие, которое по своему диаметру совпадает с диаметром трубки и позволяет течь воде. Если же повернуть ручку крана на 90 градусов, шар повернется той стороной, через которую не проходит отверстие, поэтому подача будет перекрыта.
Рукоятка, которая имеет форму рычага- «бабочки» или рычага- «барашка». Для того чтобы автоматизировать управление системой, вместо рукоятки можно установить сервопривод.
Шпиндель из латуни, который передает усилие на рукоятку пробке.

Такое простое устройство крана увеличивает срок его службы и позволяет устанавливать невысокую цену на изделие.

Для того чтобы правильно подобрать шаровые краны для ремонта или замены газо- и водопровода, необходимо знать их технические характеристики

Самой важной из них является характер рабочей среды – температура и вид жидкости или газа, с которыми изделие может взаимодействовать без риска разрушения. Не менее важными являются рабочее давление и расположение резьбы на входных патрубках

Существуют модели с внутренней резьбой на обоих концах, с наружной резьбой на одном и внутренней на другом. Есть краны с полусгоном на одной стороне, а также краны со сгоном и специальной накидной гайкой, называемой «американкой»

Последней, но не менее важной характеристикой выступает диаметр канала крана. Его обозначают в миллиметрах (1 мм, 1,5 мм) или в долях от целого дюйма (1/2, 3⁄4)

Существуют определенные различия по цвету: краны с ручкой желтого цвета используются исключительно для подачи газа, все остальные цвета – для жидкости. Традиционно синим цветом обозначают запоры для холодной воды, красным цветом – запоры для горячей воды, а декоративные белые могут быть использованы для радиаторов и полотенцесушителей.

По типу соединения различают:

приварные;
фланцевые;
межфланцевые;
муфтовые краны (с резьбой).

Устройство может подавать воду как в одну, так и в обе стороны, поэтому различают:

L-образный трехходовой кран (поток в одну сторону);
T-образный трехходовой (как в одну, так и в обе стороны);
неполнопроходный;
полнопроходный.

Кроме того, шаровые краны различаются в зависимости от направления трубы, они бывают:

прямые;
угловые (в местах изгиба трубы на 90 градусов).

В зависимости от материала изделия могут быть выполнены из:

латуни;
нержавейки;
чугуна и полипропилена.

Такие запорные конструкции не только подают и регулируют газ и жидкость. Они могут смешивать воду с разной температурой, быть оснащены различными фильтрами и использоваться при монтаже различных индикаторов давления.

Метрологические инструменты, необходимые для измерения размера труб

Для измерения наружного и внутреннего диаметра трубы потребуются штангенциркуль и строительная рулетка. В основном штангенциркуль применяют для точного измерения размеров труб при Ду до 150 мм. Для измерения труб большого диаметра потребуется использовать строительную рулетку. Можно воспользоваться и штангенциркулями большего размера, но в основном используют рулетку.

Как произвести измерение рулеткой. Для этого необходимо обхватить внешнюю сторону трубы и измерить длину окружности. Затем это значение делим на число “Пи” (3,14)чтобы узнать размер наружного диаметра. Внутренний диаметр вычисляется, исходя из расчета внешнего диаметра и толщины стенки. Толщину стенки измеряют линейкой или берут значение из приложенной к трубе спецификации.

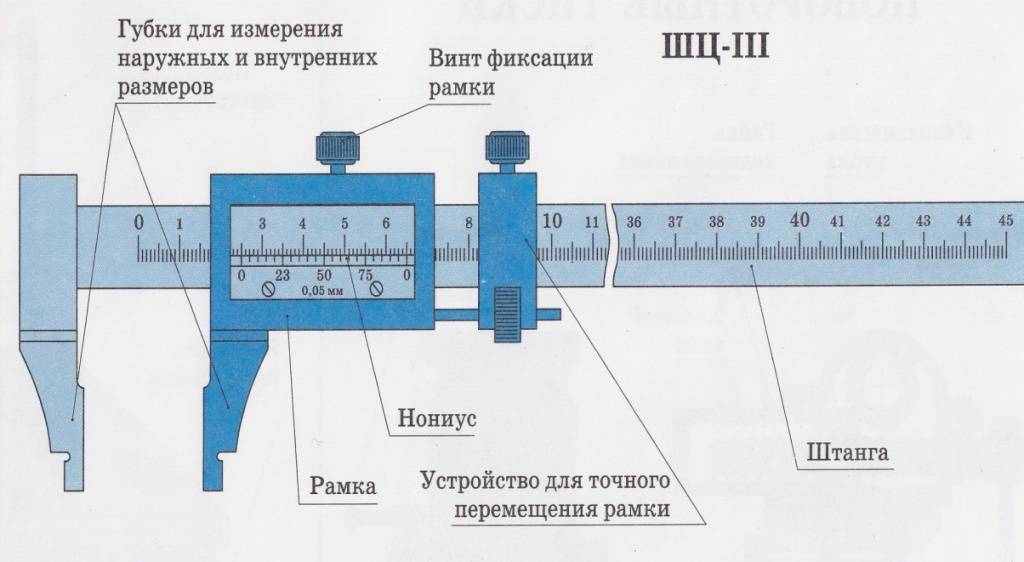

Штангенциркуль – более точный инструмент, позволяющий быстро определить не только наружный, но и внутренний диаметр трубы. Для измерения внешнего диаметра применяются большие губки, внутреннего — малые. Также внутренний диаметр можно определить, измерив толщину стенки с помощью штангенциркуля или микрометра.

Также применяются изделия с цифровым экраном. В данном случае измерительный инструмент автоматически вычислит измеренное значение и покажет его на экране.

Точность измерения штангенциркулем составляет от 0,05 мм. В то время как измерения с помощью строительной рулетки могут иметь погрешность в 1 мм.

Метрологические инструменты и измерения, проводимые с их помощью, регламентируются ГОСТ 166, 6507.

Виды диаметров

Задвижки для трубопроводов изготавливаются с различными диаметрами. Большинство задвижек представлено в размерах от 50 мм до 500 мм, но существует трубопроводная арматура и с большими диаметрами от 500 мм и более.

Задвижки с условным диаметром от 50 мм до 500 мм применяют в коммунальном хозяйстве, в системах водоснабжения. Арматуру с большим диаметром в основном используют в магистральных трубопроводных системах. В таких трубопроводах в основном транспортируют нефть, газ.

Задвижки с большим условным проходом характеризуются объемными габаритами и большим усилием для перекрытия потока рабочей среды. Для облегчения работы задвижки с большим диаметром имеют возможность подсоединения механического редуктора, пневмо или электропривода. Такие устройства очень сильно облегчают и упрощают работу с задвижками, а также делают их открывание и закрывание более плавным, что исключает возможность гидроудара в системе трубопроводов.

В номенклатуре труб и трубопроводной арматуры используется понятие «номинальный диаметр» DNили «условный диаметр» Ду или «условный проход». Оно обозначает размеры внутреннего просвета трубопровода и не имеет ничего общего с наружными габаритами задвижки.

Под номинальным диаметром DN понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например, соединений трубопроводов, фитингов и арматуры. Номинальный диаметр не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах. Говоря по-другому, условный проход – это внутренний диаметр трубы, выраженный в миллиметрах – условно. Термин «Условно» обозначает, что значение диаметра не точное. Условно мы принимаем, что оно примерно равно некоторым значениям стандарта.

Эти значения номинального диаметра указываются и выбираются из таблицы в ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры.»

Обозначается DN(Ду) следующим образом. Например, номинальный диаметр (условный диаметр) задвижки с размером в 200 мм должен указываться так: «DN 200 (Ду 200)». При этом, согласно ГОСТ 28338-89 размерность параметра (мм) не указывается.

Тонкости выбора и монтажа

Для того чтобы правильно подобрать шаровой кран, необходимо обратить внимание в первую очередь на внешний вид и материал его корпуса и затвора. Желательно приобретать краны от того же производителя, что и трубы

Для обычных квартир лучше всего подойдут латунные краны, установленные совместно с пластиковыми трубами. Сфера-затвор качественного изделия должна быть идеально гладкой и блестящей.

В обязательном порядке стоит изучить все маркировки, нанесенные на его корпус. Они должны соответствовать прилагаемой документации и быть легко читаемыми. Надежный производитель обязательно поставит на кран собственную эмблему, укажет его номинальный диаметр и рабочее давление.

Лучше всего остановиться на известных брендах средней ценовой категории, так как чаще всего дешевые китайские изделия – это гарантия скорой поломки.

Установить шаровую арматуру своими руками довольно просто. Понадобятся следующие инструменты:

болгарка;
разводной ключ;
напильник;
плашка для нанесения резьбы и держатель для нее;
различные уплотнители и герметики, фум-лента.

Пошаговая инструкция выглядит следующим образом.

Замеры и покупка. Тщательно измеряются и перепроверяются все необходимые величины (длина труб, их диаметр, наличие угловых поворотов). Закупаются необходимые инструменты, трубы и сами краны.
Обрезка и зачистка. Труба обрезается в нужном месте с помощью болгарки, конец зачищается от краски (в том случае, если труба уже была окрашена) и снимается фаска с помощью напильника.

Нарезка трубы. Плашка для нарезки смазывается машинным маслом или обычным салом, и с помощью плашкодержателя на трубу наносится резьба (не менее 4, но не более 5 витков). На полученную резьбу наматывается фум-лента или специальный сантехнический лен, после чего намотка покрывается уплотнителем по длине резьбы.

Посадка крана. Кран накручивается на обмотанную резьбу трубы. Сначала его затягивают руками, а потом и разводным ключом. Если соединяются два отрезка трубы, то на кран со сгоном (американкой) накручивается второй кусок трубы по такому же алгоритму.

Подробнее о том, как выбрать качественный шаровый кран вы узнаете, посмотрев следующее видео.

Замена старого запорного вентиля

Только после того, как Вы перекрыли доступ воды в квартиру, беритесь за замену вентиля.

ПРИМЕЧАНИЕ: Следует помнить, что вентили изготавливаются из латуни и ковкого чугуна. Головка вентиля из латуни обычно отворачивается легко, сделать то же самое с головкой из ковкого чугуна не получится. А если этому вентилю не один десяток лет, работать можно только паяльной лампой, нагрев головку, её можно будет разобрать.

чугунные вентилиначинают ржаветьприкипаютстальной шток на латунный

клапанаголовкиседле

Чаще всего происходит разрушение обжимающей стенки клапана или края гнезда. Починить самому клапан не возможно, поэтому следует приобрести его в магазине или на рынке. Коль это случилось — замените шток вместе с клапаном. Другого выхода для чугунного вентиля не существует.

Лучше всего заменить чугунный вентиль на шаровой с латунным корпусом.

Вывернув за маховик шток, убедитесь, что есть на клапане прокладка, прикрепленная гайкой.

На корпусе вентиля обязательно должны быть стрелка и цифры. При установке вентиля должна быть направлена стрелка в сторону тока воды. Цифры показывают диаметр условного прохода для воды. Например, цифра «15» означает диаметр в миллиметрах свободного пространства, которое остается для протока воды после вкручивания в корпус вентиля трубы.

Полная замена вентиля на уже имеющейся подводке — весьма трудоёмкая операция. Она может потребовать разборки ряда труб.

ЗАМЕТКИ НА ПАМЯТЬ.

ВЕНТИЛЬ НА ВВОДЕ в квартиру обычно устанавливают в туалете.
ПРИЧИНОЙ НЕИСПРАВНОСТИ КРАНА часто бывает попадание частиц мусора или ржавчины труб.

Конструкция шаровых кранов

Краны шаровые вне зависимости от вида корпуса и присоединения к трубопроводу, по своей конструкции и названию объединяет общее — это затвор виде шара в седле с уплотнительными кольцами.

Конструкция состоит из четырёх основных частей.

Неподвижная часть шарового крана — корпус (разборный или цельносварной)
Подвижная часть, затвор крана — шар с проходным отверстием, и управляющим штоком
Уплотнительные элементы затвора шарового и штока — кольца и прокладки из фторопласта или иного уплотнительного материала
Управляющий механизм — ручка или маховик, редуктор, пневмопривод или электропривод

Краны шаровые

Шаровые краны больших проходных диаметров успешно конкурируют с задвижками и поворотным затворами, и нашли применение в пищевой, агропромышленной, газо-промышленной и нефтяной отраслях. Так сложилось, что этот вид запорной арматуры считается одной из самой востребованной монтажниками трубопроводной арматуры, поскольку имеет множество преимуществ.

Малые строительные размеры – компактность шарового крана, что упрощает монтаж
Сравнительно небольшой вес кранов, уменьшает нагрузку на трубопровод
Скорость управления затвором крана, практически одним движением
Выбор варианта исполнения практически для любых условий эксплуатации от стального до нержавеющего КШ
Надёжность, практически не требуют техобслуживания

Повышенное гидравлическое сопротивление затвора крана немного смущает. Задвижки стальные в этом плане выигрывают, но согласитесь — удобное управление, компактность, простота эксплуатации, эстетический внешний вид, все эти факторы придают кранам шаровым всё больше популярности у потребителя

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

клапанные;
шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Основными достоинствами клапанного вентиля являются:

наличие возможности управления потоком воды;
возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

К преимуществам шаровых вентилей относятся:

простота устройства, которая гарантирует длительный период использования;
полная герметичность в перекрытом положении;
простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

невозможность ограничения потока (исключительно полное перекрытие);
невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;
прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;
угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Критерии или как выбрать шаровый кран на горячую воду

Как выбрать шаровый кран для квартиры? В этом случае подойдут муфтовые устройства с резьбовым типом присоединения. На одну квартиру приходится покупать в среднем 5-6 изделий для обвязки насосов, котлов коллекторов и других инженерных коммуникаций. Высокий спрос на продукцию порождает появление большого количества кранов сомнительного качества, которые прослужат максимум один-два сезона. Какой выход?

Для подтверждения страны происхождения и производителя оборудования попросите у продавца предоставить сертификат качества и гарантийный талон. Официальные дилеры именитых брендов, которым покупатели доверяют, могут документально подтвердить оригинальность продукции и развеять все сомнения относительно ее добротности.

Материал корпуса

Это один из главных критериев выбора. В идеальном варианте добротные краны делают из латуни марки CW617N, высокая цена которой влияет на конечную стоимость готового изделия. Основным компонентом латуни является медь. Для уменьшения себестоимости некоторые производители используют в технологической цепочке сплавы силумина и алюминиево-цинковые соединения. Шаровые краны из силумина отличаются повышенной хрупкостью в сравнение с латунными изделиями, поэтому, отвечая на вопрос «какие краны лучше для водопровода горячей воды», силуминовые — однозначно нет! Они быстро выйдут из строя при высоких температурах и давлении в системе. Изделия из силумина чаще всего используются в авто промышленности, а также серийном выпуске отопительного и климатического оборудования.

При температуре воды в трубе до 150 °C и давлении в системе до 40 бар можно использовать латунные краны. Если в трубопроводе протекает вода температурой 200 °C, при этом давление достигает до 160 бар, можно инсталлировать стальное изделие. Самым оптимальным решением для монтажа центрального отопления и подачи холодной воды являются чугунные краны.

Вес и цвет изделия

Масса латунного крана значительно превышает аналогичные характеристики алюминиевых устройств. Вес устройства должен соответствовать заявленным в паспорте характеристикам и не должен кардинально отличаться от аналогов по массе. Говоря простым языком, выбирайте среди приборов с одинаковой маркировкой тот, который тяжелей. Хотя многие производители идут на хитрость, комплектуя устройство массивной ручкой, что в итоге сказывается на общей массе механизма.

Силуминовые шаровые краны имеют ярко выраженный серебристый оттенок, который не изменяется при окислении. Узнать кран из латуни можно простым проверенным способом — удалить острым предметом верхний слой никеля, после чего можно наблюдать характерную желтизну поверхности.

Шаровый затвор

Очень важно, чтобы шаровый сферический затвор имел идеальный зеркальный блеск. Фирменные надежные затворы изготовляются из латуни, покрытие отполировано и нанесено хромовое напыление

В отличие от никеля, хром не боится механических воздействий и закипания основных деталей.

Механизм плохого качества легко узнать по характерному матовому покрытию с мутным оттенком. Также можно взять магнит и проверить притягивание крана, если оно имеет место быть, значит устройство выполнено из электротехнической стали, которая не подходит по эксплуатационным характеристикам к использованию в системах подачи воды — затвор будет быстро ржаветь и выходить из строя при контакте с горячей водой. Латунь магнитом не притягивается.

Заключение

Вентиль водопроводный отличается простотой эксплуатации и не требует особого обслуживания. Каждую модель следует применять по целевому назначению. Простой ремонт вентиля можно производить своими руками, если действовать аккуратно и правильно.
