Какие обсадные трубы использовать для обустройства скважины?

Что это такое, назначения и область применения

При бурении скважины инструмент проходит различные виды грунтов, такие, как:

• почвенный слой;
• песчаный или глинисто – песчаный водоносный слой (верховодка);
• вторичный глинисто – песчаный слой, в котором часто встречаются водоносные пески и линзовые залегания воды;
• песчано – галечные образования;
• известковые залегания, являющиеся основными носителями артезианских вод, способные поставлять наиболее качественную и вкусную воду. Это объясняется большой глубиной залегания, обеспечивающей качественную фильтрацию поступающей в эти слои воды;
• скальные породы, являющиеся надежной подложкой водоносных слоев.

Кроме того, часто встречаются плывуны – постоянно смещающиеся слои водоносных песков с большим содержанием влаги.

Кроме того, на нижнем кольце обсадки, обустраивается фильтрующее устройство для очистки грунтовых вод от содержащихся в ней механических загрязнений. Таким образом, очевидно, что областью применения таких изделий является бурение скважин и их обустройство. Причем, они применяются как при бурении скважин на воду, так и на газ или нефть.

Какая лучше обсадная труба для скважины

Смотрите это видео на YouTube

Обсадная труба, что это такое

Основная цель использования – это прокладка каналов в различных видах скважинах, применяется как в промышленности, так и для бытовых потребностей. В частных целях потребителями обсадные конструкции используются в монтаже скважин для подачи воды и, по сути, служит перегородкой между грунтом и каналом, по которому поступает вода. Основное предназначение — не допустить обвала почвы и попадания посторонних веществ в воду.

Для качества воды и надежности работы системы скважины, при любых погодных условиях и характеристиках грунта, большое значение имеет материал, из которого изготовлены обсадные трубы.

Трубы, изготовленные из металла

До появления пластмассовых изделий основным материалом изготовления обсадных конструкций был металл. В настоящее время он продолжает широко использоваться. В его применении и использовании имеется ряд положительных и отрицательных черт.

Достоинствами являются:

• прочность,
• возможность производить ремонт, не нарушая общей конструкции,
• срок эксплуатации около 40–50 лет.

Металл используют в трудных почвах с подвижным грунтом. практически незаменим для прокладки обсадных конструкций на большую глубину, а исключительное использование материалов из металла происходит в скважинах более 70 метров.

К недостаткам следует отнести:

• Появление ржавчины с течением некоторого времени, что влияет на качество воды.
• Большой вес конструкции, в связи с чем монтаж требует дополнительных усилий.
• Высокая цена металла.

Трубы, изготовленные из полимерных материалов

К достоинствам можно отнести:

• Более простой монтаж.
• Хорошая совместимость с другими материалами скважины. Не возникает нежелательных химических реакций.
• Современные технологии позволяют изготавливать из экологически чистого материала.
• Не подвергаются коррозии.
• Пластичные, герметичные соединения позволяют немного растягиваться при агрессивных воздействиях среды и почвы.
• Более низкая цена.

К недостаткам относится:

• Невысокая прочность.
• Подвержены деформации при движении грунта.

Желательно использовать для неглубоких скважин. Не применять в местности, где возможны движения грунта, который может сместить конструкцию, кроме того, возможны повреждения при невертикальной установке обсадной конструкции.

Трубы, изготовленные из асбестоцементного материала

Преимуществами являются:

• Длительный срок службы более 60 лет.
• Считается самым дешевым материалом.

Но положительные характеристики сводится на нет, его недостатками:

• Материал толстостенный, поэтому приходится бурить скважину большего размера, чем необходимо.
• Сложность состыковки данных конструкций.
• Наличие вредных веществ в структуре материала, которые, попадая через обсадные системы в воду и в организм человека, с течением времени могут привести к тяжелому заболеванию.

На что обратить внимание при выборе обсадной трубы

Следует учитывать тип скважины по своему предназначению: верховодка для полива огорода и других нужд, скважина на песок и скважина, позволяющая добывать артезианскую воду.
Обязательно надо знать глубину залегания воды. Если нет возможности провести исследование, то необходимо уточнить у соседей, имеющих поблизости скважины.
Необходимо определить, какой нужен диаметр трубы. При выборе следует руководствоваться мощностью насоса и желаемым давлением

Кроме того, чем глубже прокладывается труба, тем толще дожны быть стенки трубы.
Немаловажное значение имеет соединение. О нем несколько слов скажем ниже.

Существует три вида соединений:

• сварка — с таким видом соединения связаны дополнительные расходы, так как нужен профессионал, ведь цена ошибки — это бурение новой скважины, кроме того, воздействие высоких температур меняет структуры материала, может привести к нежелательным последствиям, например, коррозии, исправить которые в процессе эксплуатации будет невозможно;
• соединение в виде раструба можно использовать только на небольшую глубину и целостность конструкции будет трудно контролировать;
• самое надежное резьбовое соединение целесообразно использовать на большой глубине.

Виды обсадных труб для скважины

Конкретный вид обсадных коммуникаций выбирается индивидуально, для каждого конкретного участка, учитывается:

• глубина скважины,
• структура грунта,
• стоимость расходных материалов.

Не всегда удается сделать обводную трубу цельной — очень часто приходится стыковать между собой несколько участков. Специалисты рекомендуют использовать трубы для скважины с резьбой. Благодаря резьбовому соединению участки надежно фиксируются между собой. Использование же стыковых или муфтовых соединений крайне нежелательно, так как через стыки возможно проникновение грунта внутрь трубы и выход из строя погружного насоса.

Труба стальная для скважины

Стальные трубы используются при бурении скважин уже давно. Они отличаются своей надежностью и долговечностью. Стальная труба, толщина стенок которой составляет около 5 мм, способна прослужить без нареканий более 40 лет. В некоторых случаях бурение скважин возможно только с использованием стальных изделий.

Следует отметить и недостатки стальных обсадных труб. Металл постоянно находится в контакте с водой, что ведет к его постепенному корродированию. В результате этого природного процесса поступаемая вода может содержать примеси ржавчины. Хотя, в принципе, такая проблема решается установкой водного фильтра. Еще одним недостатком является высокая стоимость. Это особенно заметно в последнее время, в связи с подорожанием металлических изделий.

Асбестоцементные обсадные трубы

Трубы из асбестоцемента также весьма распространены для обустройства скважин. Их популярность обусловлена невысокой стоимостью и доступностью. Срок эксплуатации таких труб составляет более 60 лет.

Справедливости ради, следует перечислить и недостатки асбестоцементных труб. Прежде всего — это большой вес и толстые стенки. Для монтажа таких труб приходится использовать буры большего диаметра и подъемную технику. Это ведет к удорожанию скважины. Также, монтаж таких изделий должен выполняться специализирующимися на этом организациями, так как стыковка участков труб между собой имеет ряд особенностей.

При монтаже необходимо исключить возможность появления зазоров в стыках. Далеко не все специалисты могут качественно выполнить такую работу, ведь конструкция имеет стыковые соединения. В некоторых источниках имеется информация, что волокна асбеста содержат опасный элемент — хризотил, который с течением времени может привести к ухудшению здоровья людей, пользующихся водой из такой скважины. Впрочем, до конца не выяснено влияние асбестоцементных изделий на человека.

Пластиковые обсадные изделия

Наиболее современным материалом для скважин является пластик. Пластиковые трубы для скважины обладают небольшим весом по сравнению со стальными или асбестоцементными трубами. Кроме того, цена на них не является такой уж недоступной по сравнению с металлом. Простой монтаж и высокая герметичность соединений позволяют сделать вывод о том, что трубы из пластика сейчас являются основным материалом, используемым для бурения скважин.

Труба полиэтиленовая для скважины может эксплуатироваться более 50 лет. Пластик устойчив к коррозии и нейтрален при взаимодействии с агрессивными химическими веществами. На стенках пластиковых труб не образуются отложения, а ремонт пластиковых изделий — крайне редкая необходимость.

Трубы ПВХ для скважин могут быть двух основных видов:

• НПВХ,
• ПНД.

Трубы пластиковые для скважины ПНД — это полиэтиленовые изделия низкого давления. Отличаются простотой монтажа и экологической чистотой. Как и все пластиковые трубы не боятся внутренних отложений, способны изгибаться при необходимости, принимая заданную форму.

Поэтому строители стараются не устанавливать в скважины трубы ПНД, рекомендуя к установке трубы НПВХ. Хотя для прокладки канализаций, газопроводов и водопроводов изделия ПНД вполне подходят. Трубы ПНД не имеют резьбового соединения, а стыкуются между собой фланцевым или муфтовым соединением.

Трубы пластиковые НПВХ изготавливаются из непластифицированного ПВХ. Материал отличается высокой прочностью. По прочности трубы НПВХ можно сравнить с их стальными аналогами.

Изделия НПВХ имеют большее допустимое напряжение, предел текучести и плотность по сравнению с  ПНД.

Например, труба НПВХ имеющая диаметр 125 мм, будучи погруженной на глубину 30 метров, способна выдержать нагрузку более 5 тонн. Такие изделия можно устанавливать практически в любой грунт. Трубы НПВХ отличаются от  ПНД наличием резьбового соединения.

Только внимательно изучив разновидности обсадных труб, принимайте решение по выбору какого-то определенного материала

Во внимание принимайте свои возможности и потребности

Использование металлической трубы для скважины на воду

Чрезвычайно престижно использовать медные трубы для артезианской скважины. Обсаживать трубу таким способом будет очень дорого, но он невероятно хорош с точки зрения экологической безопасности и улучшения вкусовых качеств питьевой воды.

Среди металлических изделий, когда обустраивают скважину, как правило, выбирают стальные. Их недостатки:

• большой вес;
• высокая стоимость;
• подверженность коррозии, в результате чего вкус воды портится ржавчиной.

Эти обстоятельства значительно повлияли на выбор в пользу применения стальных изделий, когда нужно построить скважину. Тем не менее, сталь по-прежнему используют, когда не получается применять другие материалы, например, на подвижных грунтах. Для артезианских скважин желательно использовать цельнотяную (бесшовную) трубу. Она стоит дороже сварной (шовной), зато прослужит значительно дольше.

Стальные трубопроводы соединяют, используя два типа стыковки:

1. Резьбовую. Качественную конусную резьбу можно нанести на трубу с толщиной стенки не менее шести миллиметров. Удешевляя сооружение использованием изделий с меньшей толщиной стенок, провоцируют повреждение швов в электросварных элементах.

Стальные обсадные трубы могут соединяться при помощи резьбы на торцах

Повторное использование электросварных изделий с толщиной стенки в 4,5 мм с резьбовым соединением невозможно. Их приходится оправлять на перенарезку или заменять, или продолжать использовать дефектную колонну.

2. Сварную. Применение электросварки повышает стоимость сооружения скважины. Поэтому частенько возникает желание воспользоваться более экономичным резьбовым соединением. Распространено мнение о ненадежности сварочных швов. Однако практика показывает, что разрушения происходят вне зоны шва, так как шовное соединение прочнее остальной металлической поверхности. Более того, использование при сварке специальной обмазки для электродов легирует шов, повышая его прочность и устойчивость к воздействию коррозии.

Специалисты по бурению предлагают использовать в качестве обсадной оцинкованную трубу конверсионного происхождения. Такие изделия выполнялись для полевых магистральных сборно-разборных трубопроводов. Условный диаметр трубы равен 150 мм, рабочее давление – 6 МПа. Эти изделия оборонного назначения ранее не использовались, так как предназначались для государственного резерва. Хотя толщина стенки сравнительно невелика (3,2 мм), но оцинковка положительно сказывается на длительности эксплуатации. Монтировать шестиметровые оцинкованные изделия очень удобно, так как они изначально снабжены приваренными раструбами толщиной в 10 мм.

Установка стальных изделий рекомендована на известняковых и песчаных грунтах. Для предотвращения попадания в питьевую воду ржавчины желательно поставить дополнительный очистной фильтр.

При бурении скважины в песчаных грунтах следует использовать обсадные трубы с фильтрами

Требования к обсадке

Для безаварийной работы шахты требования к материалу зависят от конкретных условий эксплуатации: назначения выработки и геологии грунта в месте бурения. Конструкции, постоянно обеспечивающие водой частные дома на дачах и индивидуальные хозяйства, должны обладать следующими свойствами:

1. Механической прочностью.
2. Коррозийной стойкостью.
3. Устойчивостью к давлению грунта.
4. Устойчивостью к агрессивным средам.
5. Простотой соединения элементов в колонне.
6. Герметичностью составных частей.
7. Длительным эксплуатационным сроком.

Перечисленные свойства обеспечивают герметичность колонны, целостность ствола выработки и защиту потребляемой воды от загрязнения.

Бурение с установкой

Для организации автономного водоснабжения применяется пошаговая инструкция, выполнение которой гарантирует успешный монтаж объекта. Плановая последовательность работ предусматривает следующие действия:

1 ) Заказать в специализированной организации геологическую оценку местности для определения места бурения под шахту с оценкой глубины водоносного горизонта, степенью его влагонасыщенности и потребительских свойств воды.

2 ) Определиться с назначением выработки и обсадной трубой для скважины:

• верховодка: используется на технические нужды с минимальной глубиной бурения. В качестве обсадной колонны применяются пластиковые изделия с резьбовым соединением;
• на песок: вода используется на общедомовые нужды и как питьевая. Для колонны применяются пластиковые или металлопластиковые конструкции;
• артезианская: с большой глубины из скальных карстовых пород. В качестве обсадной колонны применяются изделия с резьбовым соединением: усиленные сварные стальные, металлопластиковые или цельнотянутые стальные, в зависимости от глубины скважины и сложности породы.

3 ) Бурение верховодки (абиссинский колодец: глубина до 12 метров) и скважины на песок (водоносный горизонт 12–50 метров) можно выполнить своими руками, используя ручной винтовой бур или автобур.

• для бурения в слой верховодки применяем шнек диаметром 40–70 мм;
• используем ПНД 32–63 мм;
• бурение выполняем винтовым шнеком с промывкой, с помощью центробежного насоса, установленного снаружи. Для достижения требуемой глубины используются штанги длиной 2–5 метров;
• после достижения водоносного слоя производим обсадку выработки трубой ПНД с установленным в ней фильтром длиной 2,5 метра и откачиваем мутную воду;
• бурение скважины на песок выполняется буром диаметром 146 мм, для обсадки выработки используется труба ПНД 125 мм;
• для очистки воды к первой обсадной трубе крепится фильтр, у которого диаметр больше диаметра трубы. Остальные изделия последовательно соединяются на резьбу с опущенной в скважину частью колонны до достижения фильтром водоносного слоя. Для лучшей очистки воды фильтр в конструкции засыпается щебнем;
• в колонну опускается скважинный насос с водоподъемным шлангом, который через адаптер, встроенный в обсадку, соединяется с наружным водоводом и производится откачка мутной воды до появления чистой.

4 ) Выработку артезианской (на известь) скважины, глубиной 50–200 п/м осуществляют с помощью спецтехники. Применяются четыре водоподъемных варианта с использованием металлических обсадных изделий:

• обсадка доходит до известкового пласта, а затем открытым стволом меньшего диаметра бурят до водного горизонта;
• используются две обсадных нитки. Первая доходит до пласта известняка, а вторая, перфорированная, меньшего размера, через пласт до водоносного слоя;
• для защиты от смешения верхних вод с артезианскими используют кондуктор – второе изделие большего диаметра, чем обсадка, установленное в верхней части выработки;
• когда известковый слой неоднороден, монтируют три трубы. Первую обсаживают до сложного слоя, вторую, меньшего диаметра, до известняка, третью – меньше чем у второй, до водоносного слоя.

Глубинный насос устанавливается в нижних трубах.

Необходимый тип

Трубы обсадные с треугольной резьбой в разрезе.

Очень часто если все бурильные работы выполняют специалисты, они могут предложить обсадные системы, которые будут более выгодные для них. Стоимость установки таких изделий может быть значительно больше.

Но стоит понимать, что тип элемента напрямую зависит от того, на какой глубине залегает водоносный слой. Для того чтобы определить глубину, можно уточнить либо замерить глубину скважин на соседних участках

Также очень важно уточнить состав почвы, от этого будет зависеть не только материал обсадки, но и весь процесс бурения. После того как вся информации собрана, можно выбирать конструкцию, учитывая при этом все недостатки и достоинства материала, из которого она изготовлена

Стальные системы

Стальные варианты наиболее популярны для обсадки. Толщина стенок таких систем составляет 6 мм. Основными достоинствами являются высокая прочность и устойчивость перед воздействием грунта. Такое изделие в состоянии прослужить более 50 лет.

Использовать такую разновидность лучше всего в том случае, если есть вероятность подвижки конструкции. Основным недостатком стали является подверженность коррозии и достаточно высокая стоимость.

Из асбестоцемента

Такая разновидность обсадной системы используется очень давно и достаточно успешно. Даже сегодня они пользуются большой популярностью. Это обусловлено низкой ценой и длительной эксплуатацией без повреждений. К недостаткам можно отнести большую толщину стенок и высокую хрупкость материала. Для того чтобы расположить такую конструкцию, стоит использовать бур значительно большего размера, чем предполагалось по основным расчетам. Оборудование обсадки из такого материала стоит доверить только специалистам, поскольку правильно стыковать отдельные элементы не так просто.
Пластиковые элементы

Схема прокладки обсадной трубы.

Сегодня для обсадки скважин чаще всего используются изделия из пластика. В зависимости от материала их можно разделить на несколько видов:

• полипропиленовые;
• поливинилхлоридные;
• из п/э низкого давления.

Пластиковые обсадные системы значительно легче по весу, что сильно упрощает работу с ними. Также к достоинствам можно отнести относительно невысокую цену и очень высокие показатели герметичности. Но если скважина делается в сложных грунтах, не стоит использовать пластиковые варианты. Но пластиковые варианты обладают самым лучшим соотношением цена-качество.

Трубы из полимеров

В последнее время эти изделия становятся всё более популярны.

Плюсы пластмассовых труб:

• довольно долгий срок службы при условии аккуратной установки и эксплуатации продукции;
• химическая нейтральность изделий – пластик не реагирует с большинством агрессивных сред, угрожающих скважине, и не подвержен коррозии;
• отсутствие необходимости установки дополнительных фильтров от ржавчины (в связи с предыдущим пунктом);
• изделия имеют значительно меньший вес, чем металлические, что облегчает сборку конструкции, обслуживание и замену элементов;
• такие трубы стоят относительно недорого;
• большой типоразмерный ряд выпускаемой продукции, дающий возможность подобрать для каждой скважины трубы нужных параметров;
• возможность использовать трубы при обустройстве скважин любого типа и размера, хотя наиболее часто они применяются при бурении тоннелей в песчаной среде глубиной около 50-60 м;
• идеально подходят для конструирования фильтровальных колонн.

Минусы продукции:

• небольшая устойчивость к механическому воздействию, вследствие чего трубы нужно аккуратно устанавливать, не допуская повреждений поверхности; кроме того, при воздействии агрессивных внешних факторов возможны повреждения скважины;
• невозможность очистить заиленный участок с помощью буровых установок.

Какой диаметр трубы выбрать для скважины

Выбор диаметра обсадной трубы основывается главным образом на скважинном насосе, который будет установлен в нее. Чем больше диаметр, тем шире выбор насосов. Бытовые скважинные насосы имеют максимальный диаметр 4 дюйма или 100 мм. В стальную обсадную трубу 133 мм войдет любой тип глубинного насоса, но если внутри установлена пластиковая колонна, то выбор сужается до 3-дюймовых версий или до 3.5-дюймов. Выбор таких устройств меньше и их производительность ниже. Конечно же, всегда есть мощный 3-х дюймовый Grundfos, но его цена в разы выше. Ставить пластиковую трубу внутрь стальной 133 мм или не ставить зависит от геологии местности. Например, на западе Московской области есть места где можно пробурить без пластика, а на юге региона это невозможно. Если же у вас пробурена скважина 152 мм или 159 мм, а внутри пластиковая труба 125 мм, то вы сможете купить любой скважинный насос, будь то 3 дюйма или более дешевый 4-дюймовый.

2 Асбестоцементные материалы

Раньше асбоцемент был достаточно распространенным материалов для изготовления обсадных труб ввиду своей дешевизны, однако сейчас, когда в бюджетной ценовой категории появились сильные конкуренты, обсадные трубы из асбоцемента используются очень редко.

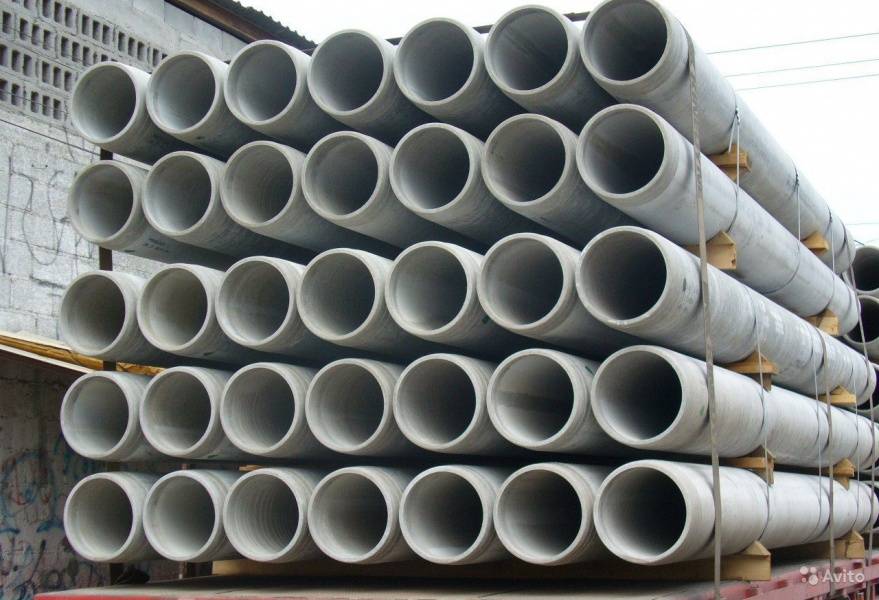

Асбестоцементные обсадные трубы для скважины

По сути, кроме низкой стоимости, единственным плюсом асбоцементных обсадных труб является длительный срок эксплуатации в беспроблемных грунтах.

В то время как недостатков у асбоцемента хоть отбавляй: в первую очередь, это небезопасное воздействие материала на здоровье человека (существуют подтвержденные исследования, которые выявили канцерогенное влияние асбоцемента), что делает его использование в системах водоснабжение рискованным занятием.

Технология обустройства питьевых скважин предусматривает то, что установка асбоцементных обсадных колонн возможна лишь в известняковых скважинах при использовании напорных труб.

2.1 Пластиковые материалы

Наиболее распространенными, на сегодняшний день, являются пластиковые обсадные трубы. Их широкое использование объясняется отличным соотношением цены и качества: по сути, за цену, меньше чем у асбоцемента, вы получаете все преимущества изделий из нержавеющей стали.

Рассмотрим сильные и слабые стороны использования полимерных труд в обустройстве обсадных колонн.

Плюсы:

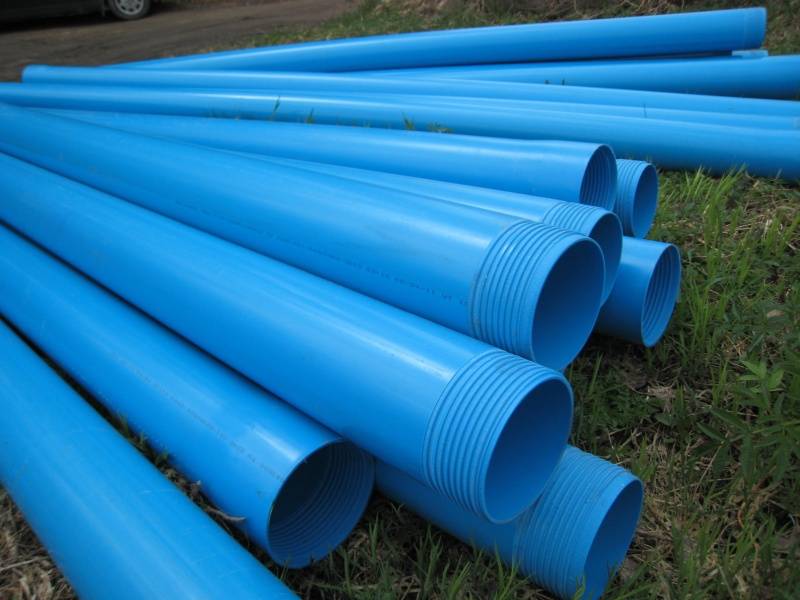

Пластиковые обсадные трубы для скважины

• Минимальная, в сравнении с аналогами, стоимость;
• Крепление в одну колонну выполняется с помощью резьбовых соединений, что обеспечивает высокую герметичность конструкции;
• Неподверженность коррозии;
• Не ограничивают глубину скважину (технология допускает использование пластиковых труб на глубине свыше 100 метров);
• Отсутствие загрязнений воды;
• Длительный срок эксплуатации (20-30 лет)
• Минимальный вес;
• Полимерные материалы не боятся воздействия химической среды, поэтому для обработки и очистки таких обсадных колонн могут применяться любые химические реагенты.

Минусы:

• Подверженность внешним механическим воздействиям (зависит от вида пластика — НПВХ в этом плане имеет гораздо лучшие свойства, чем ПВХ);
• Невозможность выполнить бурение с одновременной обсадкой трубы, из-за недостаточной жесткости полимерных материалов.

В изготовлении пластиковых труб основными материалами являются: обычный ПВХ (поливинилхлорид), и НПВХ – непластифицированный поливинилхлорид. Разница между ними заключается в том, что НПВХ является более жестким материалом, который обладает высоким пределом текучести.

На практике, это проявляется в том, что колонны их НПВХ хорошо переносят умеренные сдвиги грунта, и внешние механические нагрузки, так как обсадные трубы из НПВХ имеют большую надежность резьбовых соединений, в сравнении с ПВХ.

Соединение пластиковых обсадных труб для скважины

Что касается достоинств ПВХ труб, то тут можно выделить их минимальную стоимость – установка обсадной колонны из ПВХ обойдется вам как минимум, в 3, а то и 4 раза дешевле, чем установка колонны такого же размера из стали.

2.2 Какие трубы используют для нефтяных скважин?

Технология монтажа нефтяных скважин кардинально отличается от скважин на воду.

Во-первых, создание таких скважин должно выполняться в максимально сжатые сроки, вследствие чего практикуется бурение на обсадной колонне, которое делает невозможным обустройство нефтяной колонны пластиковыми трубами.

Во-вторых, в нефтяной промышленности фактор экологичности материала практически не важен, в то время как максимальную значимость приобретает его долговечность и устойчивость к внешним механическим воздействием. Всё вышесказанное обуславливает то, наиболее востребованным материалом для изготовления нефтяных осадных труб является низколегированная сталь с высоким содержанием углеродов.

Из чего делают обсадные трубы

По материальному исполнению трубы, используемые для укрепления стенок шурфа или в качестве эксплуатационных, бывают следующими:

• металлические;
• полимерные;
• асбоцементные.

Металлические изделия

Наиболее распространённым вариантом оснащения скважин является применение металлических обсадных труб, из которых стальная относится к наиболее востребованным по следующим причинам:

• высокая несущая способность к сжимающим и сдвигающим пластовым нагрузкам;
• долговечность, соответствующая сроку эксплуатации артезианской скважины и составляющая свыше 50 лет;
• низкая чувствительность к погрешностям монтажа;
• возможность чистки, в том числе с применением желонки, ввиду высокой механической прочности.

Металлические обсадные трубы

Недостатками, которыми сопровождается обсадка скважины металлическими трубами, являются:

• высокая, по сравнению с альтернативными вариантами, стоимость изготовления и монтажа;
• окисление железа с образованием оксида, повышающего жесткость воды и дающего желтый осадок;
• высокая масса, удорожающая транспортировку и монтаж, требующий использования грузоподъемных механизмов, а значит подобная обсадная труба для скважины не сможет быть установлена своими руками;
• необходимость нанесения плакирующего наружного слоя во избежание двусторонней коррозии.

В зависимости от состава и наличия защитного слоя металлические обсадные трубы бывают следующими:

• черные – наиболее распространены и обладают наилучшими конструкционными свойствами;
• нержавеющие – самые дорогие и прочные, а также обладающие наивысшей противокоррозионной стойкостью;
• чугунные – самые дешевые, но наиболее тяжелые и хрупкие при ненадлежащем обращении;
• эмалированные – имеющие дополнительную защиту поверхности от окисления, которая может быть легко повреждена при небрежном монтаже, а место точечного дефекта впоследствии становится источником активной коррозии.

Пластмассовые обсадные трубы для скважин

Различные полимеры, применяемые для изготовления цилиндрических пустотелых изделий, имеют разные показатели прочности, эластичности и жесткости, а использование того или иного из них позволяет выделить следующие разновидности:

• трубы обсадные из непластифицированного поливинилхлорида (НПВХ), обладающие наилучшими показателями, позволяющими потеснить стальные изделия и выполнять монтаж своими руками;
• трубы для обсадки скважины из пластифицированного поливинилхлорида (ПВХ), обычно не изготавливаются, ввиду его излишней гибкости и неспособности держать форму, а наличие подобной маркировки на жестких трубах, свидетельствует о том, что производитель просто опустил первую букву;
• обсадные пластиковые трубы из полиэтилена низкого давления отличаются достаточно низкими характеристиками и могут использоваться только для двухтрубных систем или при глубине выработки не более 3-х метров.

Пластмассовые обсадные трубы

Асбестоцементные обсадные трубы

Несмотря на привлекательные эксплуатационные показатели, гарантирующие практически полное отсутствие примесей и чрезвычайно длительный срок использования, такое материальное исполнение не получило широкого распространения в силу характерных недостатков:

• хрупкости, требующей профессиональных навыков при монтаже и такелажных работах, а также лишающих хозяина возможности почистить скважину или вытащить её для замены секций;
• слабой сопротивляемости сдвигающим воздействиям, не позволяющей использовать подобные трубы на глубинах, превышающих первый водоносный горизонт;
• невозможность изготовления секций с резьбой, являющейся наиболее надежным способом сопряжения деталей;
• необходимость большего, чем у альтернативных вариантов, диаметра проходки, ввиду большей толщины труб.

Асбестоцементные обсадные трубы

Виды обсадных труб для скважины

Мы уже знаем, что обсадные трубы — это такие изделия, которые выполняют функцию армирующего материала, а работа всей системы будет зависеть от их качества.

Сегодня для обсадки каналов своими руками можно использовать разные типы труб. Наибольшее распространение получили металлические, пластиковые, а также асбоцементные изделия. Ответ на вопрос, какую обсадную трубу для скважины лучше применять, зависит от предполагаемых условий эксплуатации (в первую очередь, это склонность грунта к подвижкам) и объёма планируемого водозабора. Сортамент данной продукции регламентирован требованиями ГОСТ 632-80. Узнать, какими трубами для скважины лучше укреплять её стены, в том числе и своими руками, вы сможете, ознакомившись с ниже приведённой информацией.

Трубы металлические. Эти трубы обсадные лучше использовать для артезианских скважин и в целом для сооружений на известняк и песок. Данные изделия устойчивы к любым механическим нагрузкам и отличается хорошей прочностью.

Главное преимущество металлических обсадных труб — высокая прочность

Диаметр стальных обсадных труб колеблется в диапазоне 114≤D≤508 мм. При толщине стенки 5-6 мм они прослужат не меньше 50 лет. Ещё один плюс – это оснащение стальных труб резьбой. Если вы ищете ответ на вопрос, какая труба лучшая для скважины, используемой с целью организации постоянной бесперебойной подачи воды, в пользу выбора стальной обсадки говорит следующий фактор. Как известно, любая пробуренная магистраль может заиливаться. А восстановление её работоспособности путём применения бурового инструмента возможно только при стальных обсадных трубах. С изделиями из другого материала сделать это не доступно.

Однако, чёрной стали присущи серьёзные недостатки. Прежде всего, это коррозия, которая обусловливает появление в воде ржавчины. Впрочем, эта проблема является легко устранимой трудностью, которую можно решить применением современных фильтров. На этом фоне гораздо весомее выглядит другой недостаток металлической обсадной трубы для скважины: высокая стоимость данного изделия в толстостенном исполнении. Поэтому использовать стальную обсадку рекомендуется для обустройства глубоких скважин с большим эксплуатационным ресурсом. Выполнять бурение неглубокой скважины на песок с экономической точки зрения лучше с использованием более дешёвого материала.

Пластиковые трубы. Аналитики рынка отмечают возросшую популярность пластиковых труб для скважины. Скважины на воду, укреплённые данными изделиями:

• имеют продолжительный эксплуатационный ресурс;
• химически нейтральны;
• в отличие магистралей, оснащенных обсадными трубами железными для скважин, не подвержены воздействию коррозии;
• не требуют для обустройства значительных материальных затрат. Причём, независимо от того, какая используется труба – из ПНД, ПВХ или из полипропилена.
• лёгкость монтажа своими руками.

Использование пластиковых труб значительно удешевляет обустройство скважины

Пластиковые трубы отличаются малым удельным весом, и для удобства соединения, как правило, оснащаются резьбой. Полная картина типоразмеров обсадного трубного ПВХ проката представлена в таблице №1. Изучив её, вы узнаете, какие диаметры наиболее часто применяются для реализации пластиковой обсадки.

Таблица 1

Диаметр номинальный, миллиметры	Длина трубы, миллиметры	Диаметр наружный, миллиметры
Раструба	Трубы.
200	3090	247	225
3090	241
175	3080	211	195
3080	205
150	3070	180	165
3070	176
125	5070	152	140
3070	152
5070	149
3070	149
2070	149
115	3070	137	125
5070	134
3070	134
5070	132
3070	132
2070	132
100	5070	132	113
3070	132
5070	125
3070	125
80	6000	101	90
3060	95

Помимо всего прочего, это, по сути, лучший стройматериал для создания фильтрующих колонн.

Из недостатков пластиковой обсадки стоит выделить слабую устойчивость к механическим нагрузкам. Повторно разбурить скважину такого типа очень проблематично, а иногда просто невозможно.

Асбестоцементные трубы. К основным преимуществам данных изделий относятся:

• стойкость к воздействию химически агрессивных сред;
• высокие антикоррозионные свойства;
• относительно небольшая цена.

Главный недостаток – повышенная хрупкость, ввиду чего без увеличения толщины стенки в данном случае не обойтись. Казалось бы, ничего страшного, ведь стоимость асбоцементной трубы невысока, поэтому толщину стенки можно и увеличить. Однако следует помнить, что такой обсадной трубе для скважины придётся бурить магистраль большего диаметра. А это ещё больше увеличит себестоимость монтажных работ.

Кроме того, сооружение фильтрующих колонн на базе асбоцементных труб не разрешается. Такую обсадку лучше применять для артезианских скважин на известняк глубиной до 100 метров.
