Как выполняется крепление полотенцесушителя к стене в ванной?

Подключение полотенцесушителя: ГВС или отопление

Перед тем, как установить водяной полотенцесушитель в ванной, необходимо определиться с методом его подключения.

Доступно два варианта:

1. Врезка в систему ГВС. Способ гарантирует круглогодичный обогрев. Прибор нагревается во время расходования горячей воды – за ночь полотенцесушитель остывает даже при непосредственном включении через стояк.
2. Врезка в отопительную систему. Вариант актуален при отсутствии централизованной сети горячего водоснабжения. Благодаря принудительной циркуляции теплоносителя змеевик круглые сутки остается теплым. Недостаток – функционирование сушки только в холодное время года.

При замене полотенцесушителя в многоквартирном доме с изменением способа его подключения, потребуется разработка проекта и утверждение его в ЖКХ. Оформление пакета документов займет около месяца.

Установка прибора в ванной комнате

Существует три варианта монтажа электрические полотенцесушителей :

1. Установка напольного ЭПС .
2. Монтаж оборудования до укладки настенной плитки.
3. Подключение полотенцесушителя на уложенную плитку.

Перед инструментальной монтажной работой следует сначала определиться с местом установки ЭПС в соответствии с несложными правилами.

Правила расположения устройства

В хрущёвках место для полотенцесушителя выбирать не приходится из-за геометрических ограничений пространства. А вот в частных домах и современных квартирах с большими санузлами желательно учитывать нижеперечисленные правила при монтаже ЭПС . Главным критерием при выборе места является его влагозащищённость .

Описанные правила не являются прихотью какого-то автора, а созданы для безопасности людей в процессе эксплуатации обогревательного электрического оборудования.

Подключение ЭПС к сети

Если в санузле уже имеется вся внутренняя отделка, и вы не собираетесь ничего менять, то в таком случае полотенцесушители желательно располагать ближе к источнику электропитания.

Замена электрокабеля на более длинный вариант или его удлинение путём создания счалки приведёт к потере гарантийного сервиса на прибор.

Поэтому вариантов подключения электрического полотенцесушителя при удалённости розетки можно предложить немного:

1. Купить напольный полотенцесушитель , который можно ставить ближе к розетке при необходимости.
2. Установить дополнительную влагозащищённую розетку вблизи ЭПС , протянув кабель в коробе от имеющейся точки электроснабжения. Этот вариант является наименее эстетичным и небезопасным вариантом.
3. При наличии съёмных панелей потолка, можно протянуть кабель от потолочного освещения, установив дополнительную розетку под потолком выше полотенцесушителя .
4. Удлинить электрокабель , аннулировав бесплатный гарантийный сервис.
5. Проштробить аккуратно стену от имеющейся электрифицированной точки и установить дополнительную утопленную в стену влагозащищённую розетку.

Пошаговая инструкция

Порядок монтажа и подключения к системе, обеспечивающей подачу теплоносителя, не зависит от выбранной схемы.

Необходимый инструментарий

Тип инструментов подбирается, исходя из вида полотенцесушителя. Змеевики, в основном, комплектуются всеми деталями, необходимыми для установки. Дополнительно могут потребоваться паяльник и нож, если используются полипропиленовые трубы.

Демонтаж старого оборудования

Прежде чем приступать к демонтажу, необходимо согласовать эти работы с управляющей компанией (если змеевик установлен на стене в многоквартирном доме). Затем можно снимать старый полотенцесушитель.

В данном случае возможны два варианта работ:

1. Откручиваются накидные гайки, посредством которых сушка крепится к подводам.
2. Змеевик с помощью «болгарки» отрезается от подводов. Оставшейся части последних должно хватить для того, чтобы нарезать резьбу.

В обоих случаях длины подводящих труб должно быть достаточно для врезки перемычки.

Как правильно установить байпас и шаровые краны

Повесить полотенцесушитель можно и без перемычки. Однако установить последнюю рекомендует большинство сантехников. Байпас монтируется на заранее врезанные в трубы муфты. При необходимости на подводах нарезается резьба. Если работы ведутся на стальных трубах, то байпас того же сечения приваривается к последним. Шаровые краны монтируются на концах змеевика. В этом случае также может потребоваться нарезка резьбы на старых трубах.

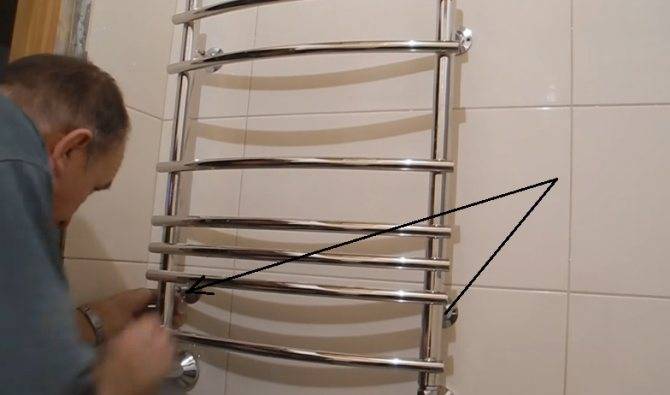

Крепление

Как было указано выше, для установки полотенцесушителей можно применять различные крепежные элементы, вне зависимости от типа змеевика.

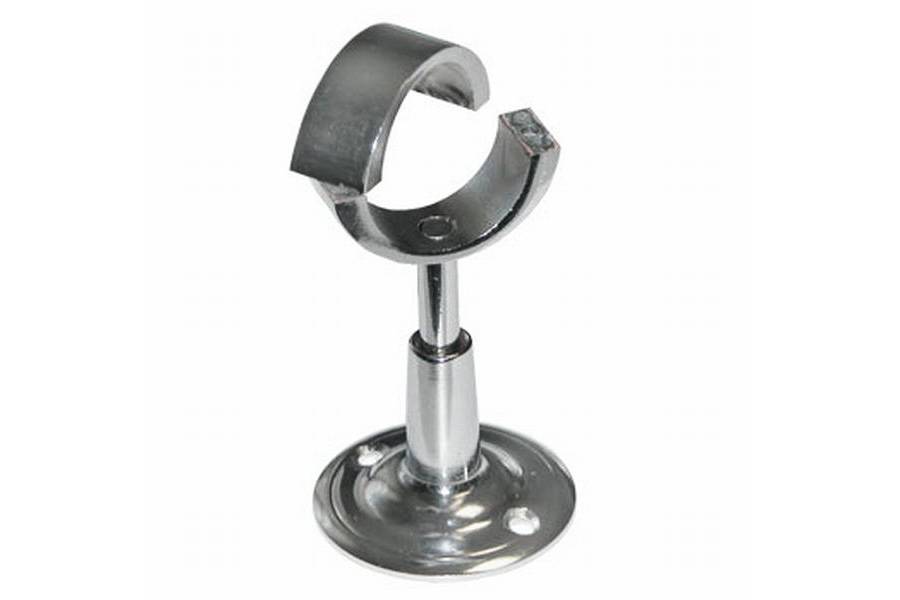

Кронштейны

Кронштейны подразделяются на телескопические и разъемные. При этом порядок установки этих крепежных элементов в обоих случаях одинаков. Монтаж производится следующим образом: на стену наносятся отметки, по которым высверливаются отверстия. Затем в последние посредством анкеров и шурупов вкручивается кронштейн. Телескопические модели удобны тем, что не только фиксируют полотенцесушитель, но и позволяют регулировать зазор между трубами.

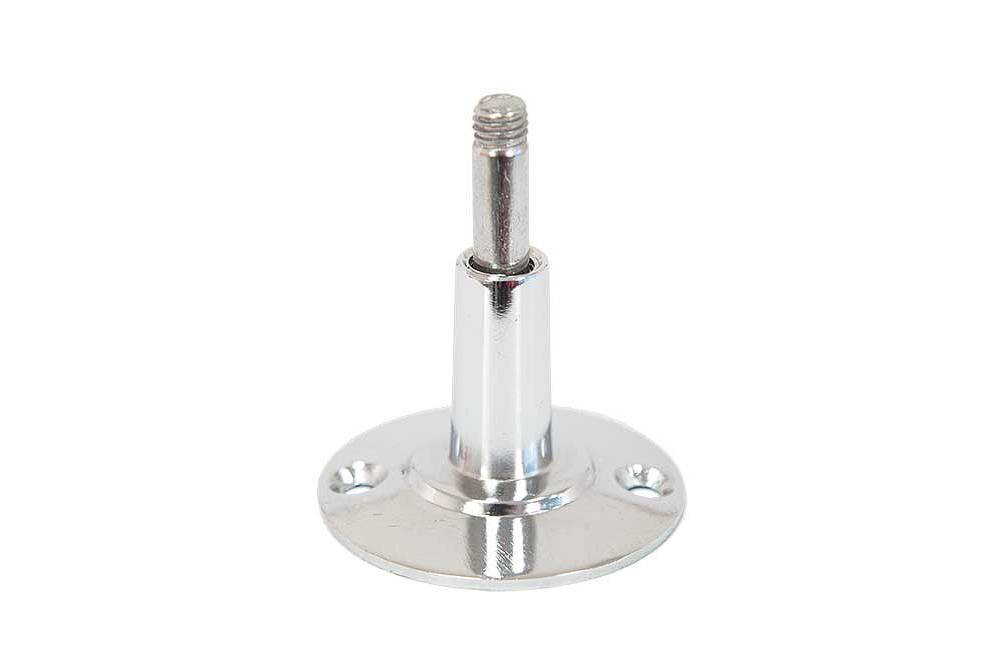

Опоры

Как и разъемные крепежи, опоры можно прикрепить к стене при помощи саморезов или шурупов, которые вкручиваются в стену. Такие элементы используют редко для фиксации трубы теплоносителя, так как они создают определенные сложности при монтаже.

Фитинги

Фитинги применяются для фиксации подводящих труб к полотенцесушителю. Существует несколько видов этих крепежных элементов, каждый из которых применяется в соответствующих условиях: «американка» (с накидной гайкой), заглушки (закрывают неиспользуемые входы), коллекторы (создают отдельное ответвление) и так далее.

Монтаж, затягивание «американок»

«Американки» монтируются на выходе полотенцесушителя. Резьба перед началом работ обрабатывается герметизирующей пастой, а затем затягиваются гайки. При выполнении последних работ не рекомендуется прикладывать чрезмерных усилий.

Отметка

Чтобы определится с точками, в которых будут высверлены отверстия для установки крепежей, необходимо приложить полотенцесушитель к отводящим трубам, выровнять по строительному уровню и нанести соответствующие отметки на стене.

Подготовка отверстий

При монтаже змеевиков рекомендуют делать глубокие отверстия. Для этого необходимо пробурить бетонную стену. В полученные отверстия затем нужно вставить дюбели, в которые будут закручены шурупы крепежей.

Фиксация

Перед установкой на трубы полотенцесушителя надеваются крепежи, которые затем с помощью шурупов прикручиваются к стене. В данном случае рекомендуют использовать кронштейны, так как последние позволяют после монтажа отрегулировать положение змеевика по уровню и относительно подводящих труб и стены.

Затягивание креплений

На последнем этапе подтягиваются с помощью разводного ключа все крепления и фитинги. При чрезмерном усилии можно сорвать резьбу, из-за чего придется повторно проводить описанную процедуру.

Чтобы проверить работоспособность системы, нужно медленно, во избежание гидроудара, открыть подводящий и отводящий запорные краны. В местах соединений труб не должна проступать вода.

Монтаж электрического полотенцесушителя

Схема монтажа электрического полотенцесушителя Электрический полотенцесушитель является одним из вариантов. Такое устройство обладает не меньшей функциональностью и большей широтой применения. А также, помимо прочего, установка этой модели в значительной степени проще, чем у подключаемых к системам водоснабжения образцов. Для того чтобы поставить и подключить это устройство, необходимо провести ряд несложных действий.

• Сначала необходимо определиться с местом установки. Здесь стоит отметить, что в отличие от привычного «водного» варианта, электрический полотенцесушитель не привязан к месту расположения труб водоснабжения и может быть установлен в любое удобное место. В это же время нужно решить, каким образом будет произведено подключение устройства. Запитать аксессуар можно как напрямую от распределительного щитка, так и просто от розетки. В первом случае будет не обойтись без оборудования ванной дополнительным ответвлением проводки, это несколько сложнее, но и безопаснее. Во втором случае полотенцесушитель просто включается в розетку, что проще, но опаснее.
• Далее нужно провести подготовку поверхности стены. Речь идёт о том, что в месте предполагаемой установки должны быть демонтированы все выступающие элементы, вроде полочек или подставок.
• Следующим этапом установки является подготовка необходимых отверстий для крепежа. Так как устройство, в общем, не очень тяжёлое, то его можно просто приложить к стене и прикинуть, как оно будет закреплено. Затем в необходимых местах сверлятся отверстия, в которые вбиваются дюбеля.
• После того как отверстия будут готовы, полотенцесушитель нужно полностью собрать и подготовить к монтажу.
• Затем производится подключение проводки. Провода подсоединяются к распределительному щитку.
• Далее можно проводить саму установку полотенцесушителя. Устройство монтируется в соответствии с прилагаемой инструкцией и закрепляется на стене.
• И завершающим этапом установки является подключение полотенцесушителя к электросети. В зависимости от выбранного варианта он либо подключается к проводам, либо просто включается в розетку.

Установка устройства Электрический полотенцесушитель является достаточно удобным вариантом этого типа устройств. По своей производительности такие модели не уступают привычным аналогам, но их установка гораздо проще, что позволяет экономить силы, время и нервы.

Виды креплений

Цена и разнообразие креплений впечатляют. Чаще всего крепежные элементы уже идут в комплекте со змеевиком (производители вкладывают оптимальные фиксаторы с необходимой несущей способностью), но их не всегда удается приспособить на стенах.

Самые популярные виды креплений:

Разъемное. Применяется для настенных радиаторов и состоит из двух частей. Первая часть надевается на основную трубу прибора, вторая часть фиксируется на поверхности плитки или гипсокартона с учетом нужной высоты. После этого отдельный части соединяются между собой (соединение действительно крепкое). Главный плюс такой системы – в любой момент можно демонтировать змеевик.

• Неразъемное. Это монолитный крепеж в виде кронштейна, в который вставляется труба полотенцесушителя и после этого он крепится прямо на поверхность стены. При демонтаже придется проявить смекалку, чтобы не испортить облицовку стенки.
• Телескопическое. Как уже говорилось, этот крепеж выполнен в виде выдвигающейся трубки с фиксирующим кольцом. Специалисты рекомендуют устанавливать на такие элементы только электрические приборы.

При выборе фиксирующих элементов для радиатора, обратите внимание на материал, из которого они выполнены. Он должен быть устойчив к коррозии

Также элементы должны дать вам возможность произвести крепеж с учетом диаметра трубы и нужной высоты.

Советы по установке

• В многоквартирных домах хозяева своего жилья проводят подсоединение полотенцесушителя к трубопроводу подачи горячей воды. Он становится частью системы, петлей трубопровода, и ошибки в его монтаже приведут к сбою в работе системы водопровода не только в квартире, но в подъезде всего дома. Подключение полотенцесушителя к системе отопления практикуется в странах Европы. Поэтому модели зарубежного производства не подходят для подключения в квартирах. Рекомендуется выбирать отечественного производителя. Не стоит пренебрегать стандартам ГОСТа. В домах частного владения устанавливаются полотенцесушители любого бренда.
• Для подключения подбираются элементы системы из одного материала. В противном случае возникает электролитическая коррозия. Последствия этого явления – поломка устройства за короткий промежуток времени. К трубопроводу из пластика подсоединяются конструкции, изготовленные из разных материалов.
• Желание иметь работающий полотенцесушитель круглый год будет возможным, если установить комбинированную модель. Подключение к системе отопления ограничивает время эксплуатации установки отопительным сезоном.
• Монтаж конструкции к нижним патрубкам системы уменьшает его мощность на 10 %.
• При подключении модели «лесенка» применяется диагональное, боковое (верхнее или нижнее), вертикальное (левое или правое) подсоединение к водопроводу. Выдерживается межосевое расстояние в пределах 500 мм.
• Если полотенцесушитель устанавливается при строительстве жилья или капремонта, то выбирать его модель можно без учета посадочного места. Когда монтаж проводится в действующую водопроводную систему, то при покупке модели учитывается существующая разводка, расстояние между отводами.
• Если не совпадают диаметр подключения труб водопровода и конструкции, то приобретаются переходники.
• Нельзя выбирать модель с меньшим диаметром труб, чем в самой системе подачи воды. Высокое давление жидкости в зауженном месте приведет к аварийной ситуации.
• Если монтаж проводится к стояку, то в качестве соединительного элемента приобретаются «американки». Это разъемное соединение. С его помощью вся конструкция быстро снимается.
• В случае экстренного ремонта, когда потребуется демонтаж конструкции, возникает необходимость отключать полотенцесушитель. Чтобы не оставить всю квартиру без воды, на стояке монтируются шаровые краны и байпас на полотенцесушитель (перемычка).

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:

1. Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
2. Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
3. Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
4. Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
5. Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.

6. Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.

Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм

Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.

Подведем итоги: установить или можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии.
Если вы выбираете устройство, работающее за счет отопительной системы или горячего водоснабжения, учтите некоторые детали. Во-первых, уточните, насколько часто в вашем районе отключают отопление или горячую воду. От этого будет зависеть время, когда полотенцесушитель будет бесполезен. Это не касается лиц, проживающих в домах, подогрев воды в которых осуществляется колонкой или бойлером.

Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.

Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.

Классификация полотенцесушителей

Изделия различают по нескольким основным параметрам. По типу нагрева они могут быть:

• водяными. Подключение производится либо к отопительной системе (импортные образцы), либо к горячему водоснабжению, либо к двухконтурному котлу;
• электрическими. Не требуют подключения к системе водоснабжения, поэтому функционируют независимо от отключения отопительной системы или горячей воды в летний период. Отдельные модели работают аналогично масляным обогревателям. Система двойного предохранения при достижении заданного нагрева или программном сбое отключает прибор от электрической сети;
• комбинированными. При перебоях в работе системы горячего водоснабжения возможно подключение к электрической сети.

Для изготовления полотенцесушителей используют различные металлы и сплавы:

• нержавеющую сталь. Это наиболее распространенный материал для изготовления данных сантехнических изделий. Поверхности могут придать окрашивание или хромирование, покрыть имитацией латуни или бронзы. При толщине стенок труб дюймового диаметра от 3 мм прибор в состоянии обеспечить самостоятельно обогрев ванной комнаты в стандартной квартире;
• черную сталь. Если отсутствует внутреннее антикоррозионное покрытие, то устанавливать полотенцесушители из такого материала рекомендуется только в автономных системах отопления, где исключаются воздействие высокого давления и его перепадов;
• медь. Приборы отличаются эстетической привлекательностью, незначительным весом, простотой сборки, быстрым нагреванием и стойкостью к воздействию коррозии. При подключении к системе горячего водоснабжения предусматривается проведение гальванизации медных труб изнутри;
• латунь. Импортные латунные сушилки, в основном, не рассчитаны на подключение к централизованному горячему водоснабжению, отличающемуся перепадами давления.

Электрический полотенцесушитель удобен тем, что его можно разместить в любом месте квартиры, независимо расположения водопроводных труб

Имеются и различия в способах подключения, которое может быть:

• боковым (левым или правым). Боковой способ подключения, предусмотренный в приборе, позволяет произвести установку в любом месте, поэтому его рассматривают, как оптимальный и наиболее практичный;
• верхним;
• нижним;
• с угловой подачей воды.

Исходя из места установки, полотенцесушители выпускают:

• напольными. Выпускаются модели, представляющие собой комбинацию с радиатором отопления, устанавливаемым у стены без оконных проемов. В совмещенном санузле напольный прибор может использоваться в качестве разделительной перегородки, дополнительно обогревающей помещение. Ввиду мобильности электрического напольного прибора, конструкция может, при потребности, перемещаться в любую комнату;
• стеновыми. Массовая популярность стеновых приборов обусловлена их компактностью, позволяющей установку в таком месте, где они не загромождают стесненное пространство, и разнообразием форм и размеров.

По типу расположения конструкции:

• вертикальными. Выполнены «лесенкой»;
• горизонтальными. Выполнены как змеевик.

Модели в виде лесенки наиболее популярны, так как подходят практически к любому интерьеру

По особенностям фиксации частей конструкции:

• стационарными. Более надежные и долговечные изделия могут быть дополнены съемным поворотным механизмом, не подключенным к водоснабжению;
• поворотными. С помощью специального механизма осуществляется вращение отдельных элементов на угол до 180º. Устойчивость конструкции не страдает. Слабым местом водяного поворотного полотенцесушителя являются резиновые уплотнители, износ которых приводит к подтеканию.

Разнообразие форм, непрестанно придумываемых дизайнерами, впечатляет. Наиболее популярными считаются:

• «змейка»;
• «лесенка». Может дополняться встроенной полкой;
• Е-образная;
• М-образная;
• U-образная.

Выпуск полотенцесушителей налажен в нескольких вариантах стилевого оформления, заметно различающихся по стоимости:

• премиум. Рассчитаны на стильную отделку ванной комнаты, подчеркивают ее изысканность и роскошь;
• люкс. Классический стиль с никелированным блеском;
• ретро. Создают обстановку старины, подчеркиваемую использованием бронзового или латунного покрытия;
• ЭКО. Органично смотрятся в интерьере ванной комнаты, будучи окрашенными в пастельные тона.

Существуют модели, выполненные в разных цветах и оттенках — ими можно дополнить и украсить интерьер ванной

Внутреннее устройство электрического полотенцесушителя

Внутреннее устройство электрических полотенцесушителей разных марок практически одинаково. Если говорить в двух словах, то все электрические полотенцесушители состоят из нагревательных элементов, греющих теплоноситель, который заполняет полотенцесушитель. В качестве теплоносителя может выступать вода, из которой полностью удален кислород для предотвращения коррозии, минеральное масло, или твердый материал – графит.

В современных дорогих моделях полотенцесушителей можно встретить устройства для регулировки температуры, таймеры и блоки программного управления. Полотенцесушители начального ценового диапазона обычно имеют только вилку для включения в розетку и кнопку выключателя.

Конечно же, современные полотенцесушители с программируемыми регуляторами значительно удобней в эксплуатации.

Как правильно подключить

Даже качественная и мощная модель не будет работать, если при подключении были сделаны ошибки. Кроме этого возможны серьезные неполадки в домовых системах, которые приведут к проблемам — уменьшению проходимости стояка, снижению температуры в общей сети.

Рекомендуется соблюдать правила установки:

• размещать полотенцесушитель как можно ближе к стояку;
• не ставить запорную арматуру на общий стояк;
• при нижней подаче воды и естественной циркуляции не допускать заужение отводов, поскольку это увеличивает гидравлическое сопротивление в ветке и препятствует прохождению воды сквозь просвет трубы сушилки;
• при необходимости между отводами устанавливать байпас — резервную перемычку для обеспечения функционирования основного трубопровода;
• не допускать петель или изгибов на отводах;
• краны и подводящие трубы не должны быть меньшего диаметра, чем вводы полотенцесушителя.

При смещении или заужении сечения байпаса снижается объем и скорость поступающий в сушилку воды, что можно компенсировать только встройкой насоса для создания принудительной циркуляции.

Виды креплений

Цена и разнообразие креплений впечатляют. Чаще всего крепежные элементы уже идут в комплекте со змеевиком (производители вкладывают оптимальные фиксаторы с необходимой несущей способностью), но их не всегда удается приспособить на стенах.

Самые популярные виды креплений:

Разъемное. Применяется для настенных радиаторов и состоит из двух частей. Первая часть надевается на основную трубу прибора, вторая часть фиксируется на поверхности плитки или гипсокартона с учетом нужной высоты. После этого отдельный части соединяются между собой (соединение действительно крепкое). Главный плюс такой системы – в любой момент можно демонтировать змеевик.

• Неразъемное. Это монолитный крепеж в виде кронштейна, в который вставляется труба полотенцесушителя и после этого он крепится прямо на поверхность стены. При демонтаже придется проявить смекалку, чтобы не испортить облицовку стенки.
• Телескопическое. Как уже говорилось, этот крепеж выполнен в виде выдвигающейся трубки с фиксирующим кольцом. Специалисты рекомендуют устанавливать на такие элементы только электрические приборы.

При выборе фиксирующих элементов для радиатора, обратите внимание на материал, из которого они выполнены. Он должен быть устойчив к коррозии

Также элементы должны дать вам возможность произвести крепеж с учетом диаметра трубы и нужной высоты.

Типы крепежа

Существует два способа фиксации полотенцесушителей, которые отличаются практичностью, долговечностью, простотой установки: с помощью кронштейнов и с помощью опор.

Кронштейны

В комплект с полотенцесушителем производитель поставляет нужные кронштейны, выдерживающие массу конструкции. Чаще всего это хромированное крепление полотенцесушителя, имеющее диаметр 25 мм.

Крепежные элементы бывают:

• разъемные;
• неразъемные;
• телескопические.

Кольцо разъемного кронштейна состоит из двух частей. Съемная часть крепиться двумя винтами. Полотенцесушитель просто вставляется в пазы, что значительно упрощает монтаждемонтаж.

Неразъемные крепежи – крепятся на змеевике, а потом вся конструкция фиксируется в нужном положении на стене. Монтаж и демонтаж проводить неудобно, так как всю конструкцию придется держать на весу до полной фиксации.

Телескопические кронштейны имеют выдвижную трубу с фиксирующим кольцом. Они разборные, поэтому устанавливать их можно без посторонней помощи. Телескопические крепежи позволяют уменьшать и увеличивать расстояние от полотенцесушителя до стены в процессе монтажа.

Опоры

Неразъемные крепления, которое редко применяются для установки полотенцесушителей ввиду сложности монтажа. Элементы выдерживают хороший вес, обеспечивают надежную фиксацию. Делаются из нержавеющей стали.

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

1. Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
2. Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
3. Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
4. Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
5. Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами

Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:

Схемы подключения в квартире

Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.

Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.

Существующие варианты

Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).

В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:

• Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.
• Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.
• Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
• Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
• По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.

Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.

Как правильно выбрать способ?

Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.

Необходимо учесть размер прибора, ширину и количество перекладин

Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды

Большинство специалистов считают оптимальным вариантом боковой монтаж.

Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.

Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.

Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.

Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.

Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.

Каких схем нужно избегать?

Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.

Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.

В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.

Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.

Что нужно учитывать перед монтажом

Электрический полотенцесушитель с проводом, проложенным в стене

Проектируют место конструкции на стене, выполняют эскиз или чертеж, по нему определяют точные размеры. При проектировании указывают расположение розеток, трубных выходов, байпаса.

Монтаж полотенцесушителя от электричества делают двумя методами:

• с открытыми проводами на стене;
• с кабелем, спрятанным под плиткой.

В первом случае провод будет виден, а во втором кабель будет надежно защищен от влаги. Иногда используют короба и чехлы.

Планируют расположение байпаса. Это резервная труба для обхода потоком конструкции полотенцесушителя, если с ним возникнут проблемы.

Функции байпаса:

• сохраняет циркуляцию носителя в трубах по стояку в доме;
• решает проблему с перебоями подачи горячей воды и напором в соседних жилищах;
• через него идет основной поток, поэтому сушилки работают не только в одной квартире;
• если ставить запорные краны, полотенцесушитель можно отключить, но стояк будет функционировать.

Ошибки при монтаже

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что справится с ее воплощением сможет даже непрофессиональный мастер. Однако, при монтаже все же могут возникнуть проблемы, влияющие на эксплуатацию оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки соединения подвергаются большой нагрузке. Чаще всего неисправности при работе полотенцесушителя возникают по следующим причинам:

1. Несоответствие диаметра труб и подключаемого змеевика.
2. Недостаточная герметичность точек соединения труб при монтаже.
3. Маленькое сечение труб.

Комплекты для подключения полотенцесушителей в Москве

Все представленные в разделе «Комплекты для подключения полотенцесушителей» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Комплекты для подключения полотенцесушителей”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Конструктивные особенности змеевиков

Еще 5-7 лет назад в строительных магазинах не было такого ассортимента крепежа для радиаторов, поэтому держатель представлял собой простой металлический крюк, зафиксированный в стене.

К сожалению, такой монтаж не мог похвастаться надежностью. В сегодняшних реалиях оптимальным крепежным элементом являются кронштейны. Они состоят из следующих элементов:

• Крепежная полка (шильда с отверстиями для саморезов) – в основании змеевика реализована специальная полочка, непосредственно которой производится монтаж к стене (например, саморезами на плитку). Для максимально надежной фиксации в каждую полочку загоняют по 2 самореза.
• Ножка для полочки – с одной стороны ножка имеет кольцо фиксации полотенцесушителя, а другая сторона прочно соединена с крепежной полочкой. Высота ножки – не более 5 см и этого вполне хватает для того, чтобы прочно закрепить полотенцесушитель к стене. В редких случаях (особенно для малогабаритной ванны) можно выбрать крепление с телескопической ножкой, которое можно укоротить или удлинить.
• Кольцо фиксации – кольцо фиксируется на трубе устройства, чтобы исключить его люфт.

Тяжелые змеевики и дизайнерские модели требуют установки дополнительных точек крепления на стену, чтобы равномерно распределить вес. Элементы крепежа могут быть 28, 32, 38 мм и зависят от диаметра трубы.
