Основы правильного монтажа электропроводки в ванных и душевых

Необходимые материалы

Следующий этап – это подбор материалов и оборудования. Составляем список покупок (количество комплектующих будет зависеть от габаритов ванной комнаты и от числа электрических приборов, установленных в помещении):

Силовой трехжильный кабель из меди. Для различного оборудования сечение проводков должно быть разным. Так, для подключения бытовой техники необходим кабель с сечением проводков 4 мм.кв., для розеток – 2,5 мм.кв., а для осветительных приборов – 15 мм.кв. Специалисты рекомендуют остановить выбор на импортном кабеле NYM или на отечественном ВВГнг;

Набор дюбель-хомутов. Эти крепления используются для монтажа электрических проводов к стене;

Розетки и выключатели

При покупке обратите особенное внимание на их характеристики: они должны обладать соответствующим классом защиты от влаги и пыли, они обозначаются при помощи маркировки вида IPXX, где первая цифра – это класс пылезащиты, а вторая – класс влагозащиты. Розетки должны быть оснащены специальной крышечкой.

Влагостойкие светильники

Класс защиты обозначен той же маркировкой, что и на розетках.

Силовой кабель ПВ-3, необходимый для организации системы выравнивания потенциалов.

Маркировка степени защиты электроприборов

В мире используется маркировка степени защиты электрических приборов, которая обозначается: International Protection — IP. Сама степень защиты читается по двум цифрам, которые идут после букв.

Цифра, обозначающая защиту от воздействия твердых частиц (первая после буквенного обозначения)	Цифра, обозначающая защиту от влаги (вторая после букв)
IP	Расшифровка цифры	IP	Расшифровка цифры
1	Защита от твердых тел размер, которых больше 5 см. Опасные детали скрыты от прикосновения тыльной стороны руки.	1	От капель жидкости падающих по вертикали.
2	Защита от твердых тел размер, которых больше 1,2 см. Нет контакта опасных деталей с пальцами рук.	2	От капель, что падают под углом 15о к вертикальной оси.
3	От твердых предметов размером 0,25 см. Нет возможности дотронуться инструментом до опасных деталей.	3	Угол падения капель 60о. Защита от них.
4	Защита от прикосновения проволокой опасных деталей или от твердых деталей размером 1 мм.	4	Капли падают на прибор со всех сторон и степень защиты от этого явления.
5	От пыльных частиц, которые могут остановить или навредить электроприбору.	5	Защита от струи жидкости, которая попадает на прибор под любым углом.
6	Полная защищенность от мелких частиц.	6	Прибор защищен от капель и струи под напором.
Нет защиты	7	От непродолжительного погружения в воду на 15 см и до 1 м.
8	Производителем указывается время защиты прибора от воздействия воды при его длительном погружении на глубину больше 1 м.
Нет защиты

Пошаговая инструкция

Перед разводкой электропроводки в ванной следует подготовить все необходимые комплектующие и материалы. Также потребуется схема будущей проводки, составленная заранее с учетом предъявляемых к ней требований.

Составляем схему

Перед составлением схемы электропроводки необходимо заранее определиться с классом осветителей и перечнем используемых электроприборов

Особо важно учесть тип мощного отопительного оборудования, применяемого в ванной комнате. К нему потребуется проложить отдельную линию питания, защищенную автоматом с соответствующим номиналом

Рекомендации специалистов по составлению схемы:

1. Распределительная коробка в целях безопасности выносится за пределы ванной комнаты.
2. В самом помещении предусматривается минимум три розеточных места (для стиральной машинки, электрического бойлера и фена, размещаемого возле зеркала).
3. Выключатель также выносится за контуры помещения и ставится у входной двери.
4. Защитная автоматика предусматривается на каждую группу потребителей отдельно (на светильники, силовые розетки и «мощную» технику типа бойлера и стирального агрегата).

Схема освещения в ванной комнате

Схема розеточной группы в ванной комнате

Электрическая проводка укладывается в стене ближе к потолку параллельно полу. К рабочим розеткам трасса прокладки опускается отвесно вниз). В схеме также учитывается, что розетки и выключатели располагаются на удалении не менее 60 см от водных магистралей и кранов.

Приобретаем комплектующие

На этом этапе выбираются элементы электропроводки с учетом их рабочих характеристик и конкретной марки изделия. Для монтажа потребуются кабель трехжильный с медными жилами сечением 2,5 мм2 для силовых розеток и 1,5мм2 – для осветительных линий.

При наличии мощного агрегата (проточного водонагревателя, например, или электрического котла сечение кабеля придется рассчитать самостоятельно, исходя из данных по току и мощности или с помощью нашего калькулятора.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Оптимальный вариант – выбрать провод марки NYM, но также подойдет и отечественный аналог ВВГнг-LS.

Кабель NYM

Кабель ВВГ

Розетки и выключатели выбираются обязательно во влагозащищенном исполнении с показателем IP не менее «44». Кроме того, они должны быть оснащены защищающей от водных брызг крышкой и иметь отдельный заземляющий контакт.

Розетка скрытой проводки с крышкой, исполнение IP44

В качестве защищенных от влаги осветительных приборов рекомендуется использовать точечные светильники в специальном исполнении. Эти изделия проще устанавливаются, выглядят эстетично и способны работать от пониженного напряжения 12 Вольт.

Влагозащищенный точечный светильник Ecola-GX53-H9 для ванной комнаты

Монтаж электропроводки

Работы начинаются с подготовки канавок для проводки, размеченных на стенах под потолком согласно схеме. Кроме того, на этом же этапе делаются ниши для подрозетников, выключателей и распредкоробок.

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

После того, как все готово – подрозетники и коробка устанавливаются на предназначенные для них места и крепятся с помощью алебастра или гипсовой смеси.

На следующем этапе провода укладываются в штробы и фиксируются в них либо алебастровыми «нашлепками», либо посредством хомутов.

Крепление кабеля с помощью крепежа дюбель-хомут

Их концы зачищаются и проталкиваются внутрь корпусов подрозетников. В заключение останется установить розетки и выключатели и подсоединить к ним провода согласно схеме.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

• 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
• 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
• 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
• 3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

• Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
• Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
• Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
• Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Это интересно: Электропроводка в трубах — основные способы монтажа

Применение УЗО

Устройство защитного отключения относится к техническим средствам обеспечения безопасной эксплуатации проводки в ванной комнате и имеет лишь косвенное отношение к особенностям ее прокладки в этом помещении. Это устройство монтируется обычно на вводном щитке, устанавливаемом в прихожей или в общем тамбуре, и служит исходной точкой для прокладки кабеля электропитания до ванной комнаты.

В заключение еще раз напомним вам об обязательном требовании ПУЭ, выполнение которого позволит вам уберечь монтируемую проводку от случайного повреждения и деформаций. В том случае если проводка в ванной комнате прокладывается по стенам за гипсокартонным покрытием (или за панелями из другого декоративного материала, образующего пустоты в закрываемом пространстве) – использование специального гофрированного рукава для ее защиты обязательно. Такой рукав позволит вам дополнительно защитить кабель от влажных испарений, а также существенно повысит его безопасность в пожарном отношении, поскольку распространение огня в гофре из пластика крайне затруднено.

Заземление, УЗО и дифавтомат

Ванная комната, как уже было отмечено выше – помещение весьма «хитрое» с точки зрения электробезопасности. Вероятность смертельного поражения электрическим током здесь намного выше, чем в других помещениях, и именно по этой причине хотя бы розеточные линии обязательно должны защищаться УЗО. А для корректной работы УЗО необходимо наличие работоспособного заземляющего контура – «земли».

Один из вариантов заземления в ванной.

В частных и современных многоквартирных домах с этим особых проблем практически никогда не возникает. В новых многоэтажках электропроводка сразу делается с раздельными проводниками N и PE – то есть возможность подключения к контуру заземления имеется. Следует только учитывать один нюанс: в ванной комнате должна быть установлена планка СУП (системы уравнивания потенциалов).

Конструктивно она представляет собой небольшую металлическую пластину с несколькими контактами (в самом примитивном случае – наваренные на нее болты М6 с гайками), к которой подключаются заземляющие проводники от КАЖДОГО крупного металлического предмета в ванной комнате, в том числе – и непосредственно ванны. Единственное исключение – электросушилка, у которой наружная поверхность подключается к заземлению через сетевой шнур.

Простейшая коробка уравнивания потенциалов.

Значительно сложнее дело с заземлением обстоит в квартирах старого жилого фонда – в соответствии с нормативами времен постройки таких домов в них монтировалась электропроводка с «занулением» — физическим объединением «нулевого» (N) и «земляного» (PE) проводников в общедомовом ВРУ. В подъездных щитках и, тем более, квартирах заземления нет, и самостоятельно его устроить без капитального ремонта всего подъезда крайне сложно, особенно если квартира расположена выше второго этажа.

Единственный доступный вариант защиты в таких ситуациях – использование вместо УЗО дифференциального автоматического выключателя. Такой автомат, как и УЗО, срабатывает при появлении в линии тока утечки, однако при этом ему не требуется наличия действующего контура заземления. Минус этой замены – дифавтомат менее чувствителен и работает «грубее» специализированного устройства защитного отключения; однако в подавляющем большинстве случаев такая замена вполне оправдана и является единственным выходом из положения.

Модульное устройство защитного отключения.

Дифференциальный автомат.

Выбор номинала УЗО – задача не самая простая для дилетанта, поскольку ее решение требует хотя бы минимальных знаний основ электротехники и понимания принципов работы модульных защитных автоматов. Тем не менее, она вполне решаема, если руководствоваться несколькими несложными правилами:

• модульные УЗО делятся на несколько групп, каждая из которых срабатывает от определенного номинала тока утечки;
• для защиты бытовых электроприборов и домашней электропроводки предназначены автоматы групы AB (предпочтительнее, но дороже) и AC (более доступны, но могут непредсказуемо срабатывать при включении в защищаемую линию оборудования с импульсным блоком питания);
• устройства защитного отключения могут срабатывать на одну из стандартных величин тока утечки (или, если по-научному, номинального дифференциального тока) – 10, 30 или 100 мА, для защиты ванной следует использовать 10-миллиамперные устройства;
• УЗО не способно, как обычный автоматический выключатель, обесточивать защищаемую линию при определенной величине тока в ней, однако каждое устройство защитного отключения рассчитано на определенную величину тока, при которой оно способно работать длительное время без ущерба для своего технического «здоровья». Максимальный ток УЗО, должен быть равен, либо больше сумме всех автоматов на одной линии с УЗО.

Обычная схема включения УЗО. Величина номинального тока утечки УЗО определяется следующим образом: при суммарной потребляемой мощности включенных в защищенные линии электроприборов не более 3,5 кВт устройство защиты должно быть рассчитано на 10 мА, при мощности больше 3,5 кВт – на 30 мА. Но следует помнить – для помещений с повышенной влажностью 30-миллиамперный ток утечки считается все же потенциально опасным, поэтому лучше изыскивать возможность обходиться «десятками».

Все эти правила справедливы и при подборе дифференциальных автоматов, отличающихся от УЗО функциональностью, но аналогичных по техническим характеристикам.

Демонтаж старой проводки

Как убрать проводку в ванной, оставшуюся в стенах и потолке? Поскольку зачастую в старых домах, построенных десятки лет назад, кабель прокладывался безо всяких технологий и соблюдения норм, электрика в ванной комнате может оставлять желать лучшего. Ввиду этого, вероятней всего, что все кабеля, проложенные в стенах ванной, необходимо будет либо демонтировать, либо обесточить и заизолировать их концы.

В том случае, если ванна и туалет были объединены в одно помещение, то необходимо заменить проводку ванны и туалета вместе взятых. Возможно, что питание к туалету было подведено отдельно, поэтому это стоит учесть при монтаже. Нужно проверять все провода перед отключением, есть ли на них напряжение или нет.

Требования к электропроводке в ванной комнате

Для безопасности в ванной при прокладке электропроводки надо соблюдать следующие правила:

• штробы делают в вертикальном и горизонтальном положениях, что облегчает поиск поврежденного участка при возникновении обрыва;
• выключатели и розетки размещают на высоте 90 см от пола или 70 см от ванны, раковины;
• для защиты кабеля его прокладывают в гофре;
• для каждого потребителя электроэнергии делают отдельную точку подачи или разводку;
• используемое оборудование должно иметь класс защиты не менее IP44;
• на разводку берут цельный кабель, наличие скруток запрещено;
• нельзя устанавливать распределительные коробки;
• обязательно нужно делать заземление.

Стоит ли использовать распаечные коробки

Распаечные коробки предназначены для размещения в них соединений нескольких линий электропроводки с помощью клемм или скруток. Это позволяет экономить кабель, но со временем контакт ослабевает. Места соединений начинают греться, появляется искрение.

В ванной устанавливать распаечные коробки запрещено, они должны быть за ее пределами.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Выбор

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

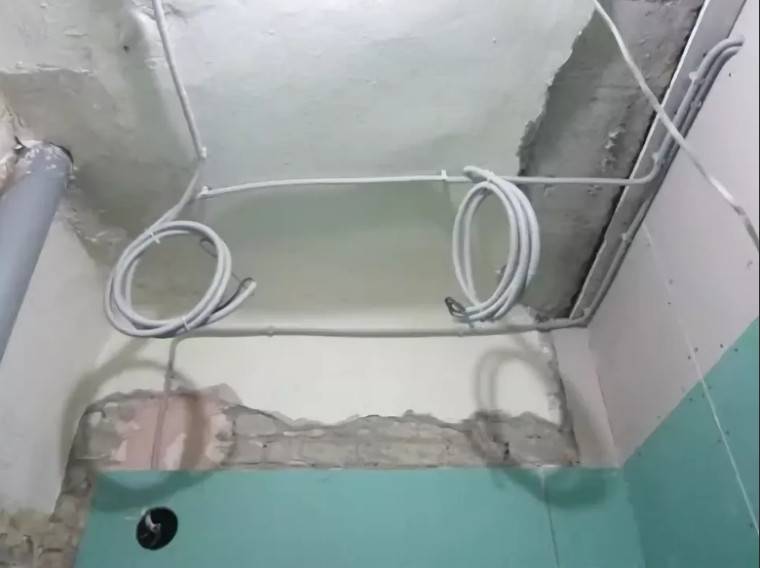

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Скрытность

Штробление стены под проводку

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

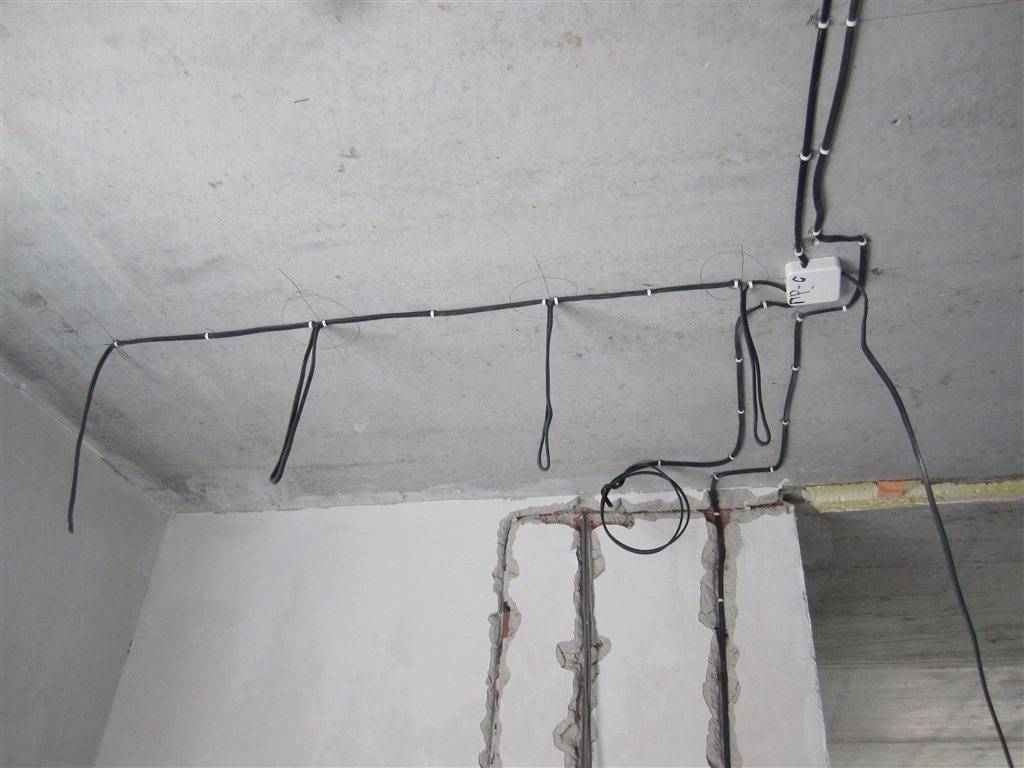

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

• между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
• указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
• покрытие в виде декоративных панелей на стенах отсутствует полностью.

Закрепление проводки в штробе

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Заделывание проводов гипсом

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Штроба в полу

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами

Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Как прокладывать проводку внутри ванной комнаты

Выше уже было сказано, провода можно класть в кабель-канал, либо штробить стену и помещать их туда. Первый процесс, как мы полагаем, не требует особых пояснений. Правила укладки кабелей были показаны выше. Что касается штраб, то для их исполнения применяется специальный инструмент. Он напоминает собой болгарку, но имеет два алмазных диска для работы по бетону. В результате прохождения участка траектории таким инструментом образуются два параллельных друг другу углубления заданного размера. Этот инструмент называется штраборезом.

Мы рекомендуем читателям заранее попрактиковаться со штраборезом на каких-нибудь некритичных поверхностях. Это может быть, например, обычный силикатный кирпич

Важно очень прочно закрепить предмет своего труда, потому что в ходе процесса он будет пытаться съехать в сторону

Обратите внимание что обращаться со штраборезом нужно предельно аккуратно. При прохождении углов он будет пытаться вырваться из рук, подскочить и уехать

То же самое касается мест выхода алмазных дисков из материала. Очень желательно не перекашивать шов. В этом случае алмазные диски зажует, штраборез будет пытаться выехать из шва наружу.

Те, кто хоть раз работал с болгаркой, в курсе, насколько велика ее мощность. Но штраборез обычно имеет еще более высокие показатели. Результат можете представить себе сами. Мы настоятельно рекомендуем изучить все возможности прибора, а также условия выполнения правил разметки материала для выполнения штрабы. Для этого нужно измерить зазор между внутренним диском и каким-нибудь наружным ориентиром корпуса прибора. Этим расстоянием в будущем можно будет размечать стену. Что очень упростит работу, поскольку исключает перекос шва и зажевывание дисков штрабореза.

Если резать твердый материал, наподобие гранита, то в следствие происходящих во время работы сильных вибраций промежуточная часть шва открашивается само собой. Но при работе по кирпичу и бетону подобных эффектов наблюдаться не будет. Всё лишнее убирается либо вручную, либо с использованием отбойного молотка. Конечной целью является получение ровной канавки одинаковой глубины.

Поверх штрабы замазываются гипсовой штукатуркой или цементным раствором. Это можно считать черновой отделкой. Дальнейшее декорирование стены идет в стиле остальной части помещения. Монтаж электропроводки в ванной внутри штрабы следует выполнять без раковин и пустот в шве. Тщательно замазывайте мастерком любые свободные пространства.

Демонтаж старой проводки

Как убрать проводку в ванной, оставшуюся в стенах и потолке? Поскольку зачастую в старых домах, построенных десятки лет назад, кабель прокладывался безо всяких технологий и соблюдения норм, электрика в ванной комнате может оставлять желать лучшего. Ввиду этого, вероятней всего, что все кабеля, проложенные в стенах ванной, необходимо будет либо демонтировать, либо обесточить и заизолировать их концы.

В том случае, если ванна и туалет были объединены в одно помещение, то необходимо заменить проводку ванны и туалета вместе взятых. Возможно, что питание к туалету было подведено отдельно, поэтому это стоит учесть при монтаже. Нужно проверять все провода перед отключением, есть ли на них напряжение или нет.

Безопасность при эксплуатации розеток

Безопасные розетки для ванной

Нужно ли устанавливать автомат для ванной? Конечно. Такие устройства, представляющие собой коммутационные аппараты низкого вольтажа, необходимы для того, чтобы отключать электросеть, подключенную после автомата, защищая ее, таким образом, от коротких замыканий и перегрузок. Однако сам по себе автомат не защищает от утечки тока.

Как сделать электропроводку в ванной более безопасной? Для надежного пользования розетками и электроинструментом нужно учесть два момента во время электромонтажа:

1. Для ванной можно устанавливать лишь розетки закрытого типа.
2. Для розеток нужно поставить УЗО.

Нужно определиться с тем, какое УЗО поставить в ванную. Обычно в эту комнату устанавливают УЗО на 10 ма. Однако он может иметь ложные срабатывания, например, от перегрева фена. Поэтому ещё одним вариантом может стать дифференциальный автомат, то есть УЗО, в котором есть автомат. Такое УЗО рассчитано на 25 ма и менее чувствительно к ложным срабатываниям.

Какая розетка для ванной комнаты подойдет? Требования к монтажу во влажных помещениях и установка

УЗО и автомат (или группу автоматов для ванной) устанавливают в специальном щитке либо внутри ванной, либо за её пределами. Лучше, когда такой щиток встроен в стену, а не просто повешен на ней.

Несколько полезных советов

Прежде чем перейти к основным правилам выбора сечения кабеля, создания безопасной системы электропроводки в квартире, хотелось бы озвучить несколько полезных советов, которые позволяют повысить уровень безопасности эксплуатации линии проводки:

• розетки нельзя устанавливать возле пола. Это чревато тем, что их зальет вода, и короткого замыкания избежать будет уже невозможно
• любые точки подключения электроприборов, освещения в ванной комнате должны быть расположены не ближе, чем 60 сантиметров от душевой кабины или ванной
• необходимо хорошо заземлить все электрические приборы, системы освещения. Кроме того класс их защиты от проникновения влаги должен быть не меньше IP 44

Необходимо посоветоваться в магазине, выбирая кабель для проводки нужного сечения. Не каждый кабель подходит для использования в ванной комнате или коридоре, но и в квартире в целом.
