Можно ли и как установить электрический тёплый пол на кафель

Инструкция по укладке плитки

Для работы подготавливается набор такого инструмента:

Уровень маленький и большой.
Крестики для формирования одинакового шва.
Правило.
Три шпателя, зубчатый, обычный и резиновый.
Измерительная рулетка.
Прибор для резки кафеля.
Отбивочный шнур.
Дрель или перфоратор.
Ведро для замешивания плиточного клея.
Строительный миксер для перемешивания клея.
Карандаш.
Тряпка для удаления клея с плитки.
Строительный уголок.
Малярный скотч.
Плиточный полоток.
Кисточка для грунтования.

Для кладки кафеля на теплый водяной пол необходим следующий материал:

Керамическая плитка.
Специальный плиточный клей.
Затирка.

Вся работа состоит из нескольких последовательных этапов:

Подготовка поверхности.
Разметка.
Грунтовка.
Приготовление клея.
Кладка кафеля.
Затирка швов.

Технология укладки плитки на теплый пол не отличается от укладки на обычный пол. Рассмотрим каждый из перечисленных этапов по отдельности.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Особенности кладки плитки

Монтаж на теплый пол плитку требует знание некоторых моментов:

Высота финишного покрытия должна совпадать с уровнем пола остальных помещений. Подобные расчеты выполняются на стадии заливки стяжки на теплый пол.

Укладка плитки на электрический теплый пол или водяной требует соблюдения толщины плиточного клея. В идеале плиточный клей должен иметь толщину до 10 мм. При большем слое тепловая энергия не будет рассеиваться на всю площадь уложенного кафеля, а концентрироваться непосредственно около трубы или кабеля.

Необходим специальный клей для плитки на теплый пол. Он должен справляться с резкими перепадами температуры

На упаковке клея производитель должен указывать информацию о совместимости смеси с теплым полом.

Важно иметь проект или фотографию уложенного контура напольного обогрева. Если в будущем необходимо просверлить отверстие в поле, фотография поможет вам не допустить ошибки, пробив отопительный контур.

Включение обогрева при высыхании плиточного клея запрещено

Клей должен высыхать при естественной температуре. Кладка на водяной обогрев требует запуска и заполнения системы теплоносителем под давлением.

Греющий контур необходимо надежно зафиксировать к полу. Трубы или кабеля не должны отходить от основания. Трубы хорошо удерживает стяжка, а провода должны надежно фиксироваться.

Это основные нюансы, которые учитываются при кладке кафеля и изготовлении теплого пола своими руками.

Основные типы поверхностей

Кроме того, метод укладки электрического пола под плитку может использоваться каждым строителем, даже не сильно разбирающимся во всех строительных процессах. Для установки электрического пола нужно лишь изучить все особенности процесса, чтобы избежать главных ошибок. Но при всех своих положительных характеристиках керамика продолжает оставаться очень холодной при тактильном контакте. Наилучшим решением проблемы в этом случае будет установка системы теплого пола.

В строительном магазине представлены сразу несколько вариантов установки электрической поверхности:

греющий кабель, для установки которого дополнительно нужно купить специальные крепежи и терморегулятор;
электрические маты, включающие в себя сетку, на которой уже установлен греющий кабель;
инфракрасные системы, которые работают по другому принципу, но монтируются примерно так же, как и греющий кабель.

Для небольшой площади (установка пола в ванной либо на лоджии) есть смысл купить сразу же готовый комплект под ключ. Чаще всего такие комплекты собираются со всеми нужными деталями для проведения монтажа, в некоторых случаях сюда входят даже такие мелочи, как гофротруба для термодатчика, а также двусторонний скотч.

Не нужно ориентироваться только на низкую стоимость такого набора, так как внутри в этом случае будут находиться материалы плохого качества. Лучше всего будет приобрести набор по средней цене, но от надёжного производителя. Например, Thermo, Devi, Electrolux, Теплолюкс.

Также в качестве дополнения в комплект можно добавить утеплитель, например, фольгированный пенофол. Его кладут под пол, чтобы уменьшить процесс потери тепла и увеличить общий эффект после обогрева. При выборе готового комплекта для укладки тёплого пола нужно ориентироваться на общие размеры монтируемой территории. Минимальный размер — это один квадратный метр.

Если же электрический пол будет укладываться в большом помещении, то, может быть, лучше всего будет приобрести комплектующие детали по отдельности. Для проведения такого монтажа пользователь составляет собственный проект установки пола и приобретает все комплектующие детали, следуя потребностям помещения.

Именно так можно избежать всех дополнительных и ненужных затрат денежных средств и приобрести те детали, которые будут максимально эффективны при использовании. Существует одножильный и двужильный греющий кабель. Последний стоит немного больше, но считается наиболее безопасным в использовании.

Есть два типа такого отопления. Это электрический пол, который наносится под плитку, и водяной, в этом случае вода, подающаяся по трубам, становится главным теплоносителем. Они монтируются в стяжку пола в момент строительства и, как правило, могут стать основным видом отопления, а также дополнительным.

Если толщина пола небольшая, то в большинстве случаев укладка тёплой системы под плитку может проходить с использованием нагревательных матов либо более новых технологий — инфракрасной плёнки.

Можно ли укладывать водяной пол под плитку?

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

ТОП 20 лучших теплых электрических полов под плитку, линолеум, ламинат, важные критерии выбора

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно. После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее

Первый запуск теплового пола

Если допустить ошибки при включении теплого пола, это может привести к снижению его эффективности или к растрескиванию клея и отслоению керамической плитки. Очень важен именно первый запуск, поэтому необходимо соблюдать несколько простых рекомендаций:

Если использован нагревательный кабель в стяжке, то включать его можно не ранее чем через 28 суток после заливки. Именно столько бетон набирает свои прочностные характеристики. А если в помещении невысокая температура и большая влажность, срок может быть еще больше.
Для вариантов, которые закрываются плиточным клеем, срок ожидания обычно составляет 10-12 суток. Если на упаковке есть другие указания на этот счет – следовать им.
Вначале включить минимальную температуру и дождаться нагревания. Инфракрасные прогреваются быстрее, кабельные – медленнее. Далее постепенно увеличивать температуру в течение 3 суток, чтобы довести ее до максимума. Затем таким же образом понижать ее до минимума на протяжении 3 дней.

Соблюдение правильного порядка первого запуска гарантирует, что в стяжке и плиточном клее не появятся трещины

Важно не включать теплый пол до высыхания бетона или клея, иначе из-за влаги в материале образуются пустоты, из-за которых эффективность нагрева снизится

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

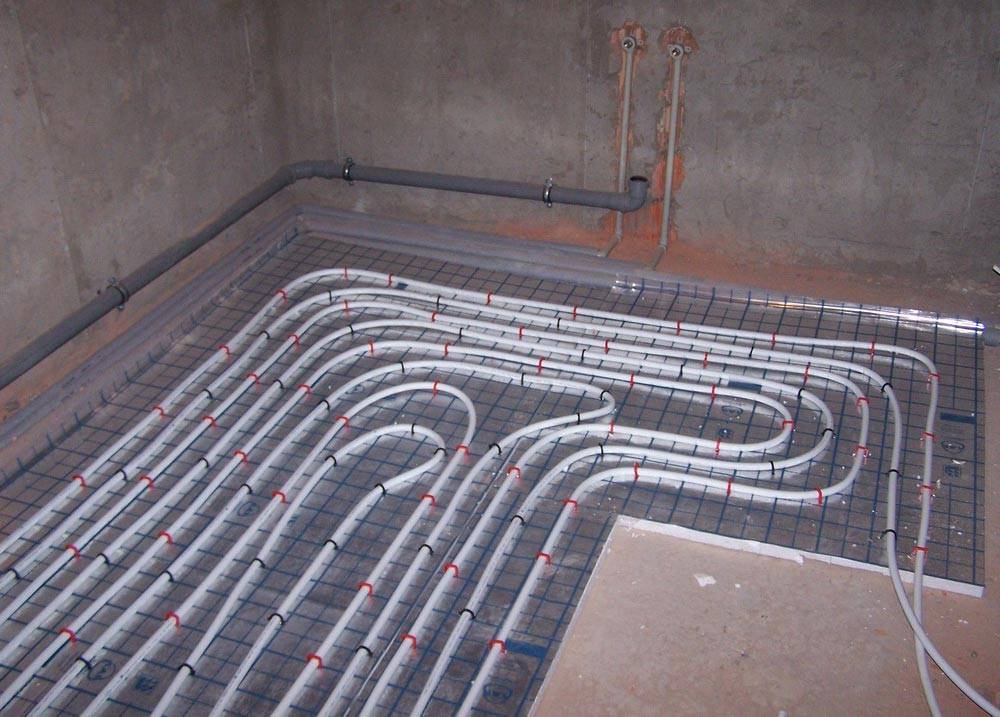

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Как подготовить тёплый пол под установку керамической плитки?

Чтобы функциональность обогреваемых покрытий не вызывала в будущем определенных проблем, следует заранее позаботиться об обустройстве основания всей конструкции. Но раз уж речь пойдет о плиточном материале, то нужно учесть некоторые моменты:

ремонт отопительной системы без разрушения керамического покрытия невозможен;
стандартный теплый пол под плитку водяной конструкции заберет 80-100 мм от высоты помещения;
необходим продолжительный процесс высыхания стяжки;
желательна предварительная планировка расстановки элементов мебели.

Что касается предварительной подготовки основания, то работы в этом направлении выполняются в следующем порядке:

при наличии стяжки осмотреть ее поверхность на предмет трещин и неровностей, перепады уровня не должны превышать 2-3 мм;
после монтажа электрических матов или пленки проконтролировать положение датчика температуры, он не должен препятствовать укладке напольных элементов;
проверить работоспособность системы.

Важно! Категорически не рекомендуется применять обогрев в целях ускорения процесса высыхания стяжки – неравномерный прогрев способствует появлению трещин, что может привести к нарушению целостности труб или кабеля, после чего установка тёплого пола под плитку будет отложена на неопределенное время. Оптимальное время затвердевания:

для ангидридных стяжек жидкой консистенции – 7 дней;
для цементных стяжек – 21-25 дней.

После окончания этих сроков мастера рекомендуют провести испытания системы путем ежедневного ступенчатого повышения температуры на 5°C до достижения значения подачи 20-25°C и прогреть покрытие в течение 3 дней. Далее повысить температурные показатели до максимальных и выдержать такой режим 4 дня. После этого осмотреть стяжку на предмет целостности и можно приступать к укладке. За двое суток до начала монтажа керамического покрытия обогрев следует отключить.

Системы, собранные на основе электрических матов или инфракрасных пленок, не требуют повторных работ по изготовлению стяжки. Если финишным покрытием будет керамический материал, то к его укладке можно приступать сразу же после сборки и проверки схемы.

Теперь рассмотрим особенности технологии укладки плиточного материала на системы электрического и гидравлического отопления напольных покрытий.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

Нагревательный кабель – самый оптимальный вариант;
Нагревательные маты – несколько дороговато, но эффективно;
Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Базовые принципы устройства теплого пола под плитку

При монтаже теплых полов нужно придерживаться нескольких базовых правил, которые позволяют получить эффективную систему обогрева.

Под теплый пол не нужна стяжка по основанию. Систему можно монтировать непосредственно на перекрытие. Это позволит выиграть несколько сантиметров высоты помещения.
Перекрытие в обязательном порядке гидроизолируется. Для проведения работ можно использовать жидкое стекло или битум

Особое внимание уделяется ванным комнатам, где гидроизоляционную пленку укладывают дополнительно и поверх отопительной системы.
На гидроизоляцию укладывается фольгированный утеплитель. Его толщина зависит от уровня полов в разных комнатах и высоты потолков

При этом следует учитывать, что чем тоньше утеплитель, тем больше тепла уходит.
Стяжку над обогревательными системами желательно армировать.
Для окончательного выравнивания стяжки, при перепадах уровня по высоте до 1 см, можно использовать плиточный клей. При превышении приведенной цифры — применять самовыравнивающиеся смеси (наливной пол).

Особенности обустройства керамического покрытия

Самостоятельно устанавливая оборудование под , следует помнить о нескольких основных моментах:

итоговое покрытие пола должно выйти вровень с уровнем поверхности в прочих комнатах, поэтому замер и расчет следует провести предварительно. Замер производится, исходя из диаметра трубы или кабеля оборудования, толщины керамического покрытия и общего уровня поверхности в доме или примыкающих комнатах

В случае, если необходимо увеличить слой, предпринимают либо штрабление, либо увеличение слоя в ущерб равномерности поверхности с прочими комнатами, что не так важно при наличии порога;
минимальный слой стяжки или плиточного клея между элементами электрического или не должен составлять менее 1 сантиметра. Даже при слое в один сантиметр нагрев не будет комфортным – тепло не станет рассеиваться на всю длину плитки, а будет концентрироваться исключительно в зоне прокладки кабеля или трубы, что полностью отменяет все плюсы установленной конструкции;
теплый пол не укладывают под мебель и другие стационарные напольные конструкции, а также при дальнейшей эксплуатации оборудование не должно накрываться чем-либо

Это стоит предусмотреть, если для вас наличие коврика в ванной или коридоре обязательно. Нагревательные элементы попросту перегорят под ним. Это правило не касается только водяной конструкции. Следовательно, внимательно отнесшись к планировке комнаты, можно хорошо сэкономить.

Определившись с высотой основания и раскатав на нем теплый пол и его дополнительные элементы, надежно зафиксировав их на черновом покрытии, приступают к укладке керамического покрытия. Для работы понадобится следующий ряд специальных инструментов:

шпатель зубчатый и обычный;
правило;
крестики (размер крестиков зависит от желаемого зазора);
уровень большой и малый;
рулетка;
резак для керамической плитки;
технический карандаш;
малярный скотч;
плиточный молоток.

А также материалы для непосредственного проведения работ:

плитка керамическая, рассчитанная по квадратуре с запасом 10% на бой;
клей плиточный;
материал для стяжки (если толщина стяжки небольшая может так же использоваться плиточный клей);
затирка (выбирается в цвет плитке, как правило в напольной используется затирка на несколько тонов темнее).

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются

При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Подготовка поверхности

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку.

Сравнительный анализ двух систем

Сравнение электрического и водяного пола представлено в таблице, где отражены основные пункты, имеющие значение при ремонте.

Критерий	Электрический	Водяной
Себестоимость	Выигрывает по сложности установки, но стоимость материалов значительно выше. Потребуется дополнительно приобрести термодатчик и сами кабели	Основной недостаток – сложная установка (за неимением опыта). Требуется купить только водяные трубы и маты для укладки
Безопасность	По такому полу комфортно передвигаться не только в обуви, но и босиком. Риск поражения электрическим током крайне мал, может произойти в случае редкого замыкания сети	Водопроводные трубы абсолютно безопасны для здоровья человека. Возможны протечки
Надёжность	Высокая степень прочности, долговечность. Сами кабели выйти из строя не могут, со временем может потребоваться замена термодатчика или регулятора мощности	Прочный и надёжный водяной контур. В случае протечки придётся полностью удалять стяжку и менять на новую
Мощность	Диапазон от 15 до 30 градусов.	Температура до 50 градусов

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.
Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Устройство теплого пола под плитку

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

Устройство электрического теплого пола

Может ли работать теплый пол без терморегулятора? Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Установка тёплого пола на кафель: можно ли?
