На чем подвесить насос в колодце

Выбор мощности и модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

Но схематично это выглядит так:

один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
свыше 5 человек — минимальный объем бака 100 литров.

Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска

Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку

К сожалению, оно несколько увеличивает стоимость и сложность системы

Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.

При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Монтаж погружного насоса в обсадную конструкцию ↑

Погружные модели опускают в шахты колодцев на оцинкованных или капроновых тросах. Не рекомендуется использовать стальные, т.к. они быстро приходят в негодность. Чтобы закрепить трос, понадобится прочная стальная рама. Ее сваривают из уголка и устанавливают на оголовок колодца. В каркасе следует просверлить небольшое отверстие. Сквозь него потом нужно будет протянуть и закрепить трос.

Сам насос кладут в конце трубы, а кабель – вдоль нее. Если модель без обратного клапана, его ставят на выходное отверстие. К клапану присоединяют муфту, а к ней трубу. Электрокабель, размещенный вдоль трубы, прочно прикрепляют к ней. Для этого используют хомуты или изоленту

Важно, чтобы провод был прочно закреплен, но при этом не натянут

Установленный погружной насос

Прибор вместе с трубой, кабелем и тросом опускают в обсадную трубу. Эту работу лучше выполнять вдвоем с помощником. Держать устройство можно только за трос, ни в коем случае не за электропровод. Когда насосная колонна будет опущена на необходимую глубину, трос продевают сквозь просверленное в стальной раме отверстие и фиксируют. Остается соединить трубу с тройником. Чтобы это сделать, придется обвязаться страховочной веревкой и самому спуститься в шахту. Для соединения подойдет сантехпаста.

После установки насоса нужно вывести электрокабель в траншею и завести в дом вместе с водопроводной трубой через ранее проделанное отверстие в фундаменте. Сам трубопровод укрывают геотекстильным полотном, засыпают песком, потом грунтом. Остается установить гидробак, дополнительное оборудование, сделать внутреннюю разводку в доме.

Монтаж насосной колонны – пошаговая инструкция в рисунках

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
Шланг подходящей длины соединяют с всасывающим патрубком насоса.
К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

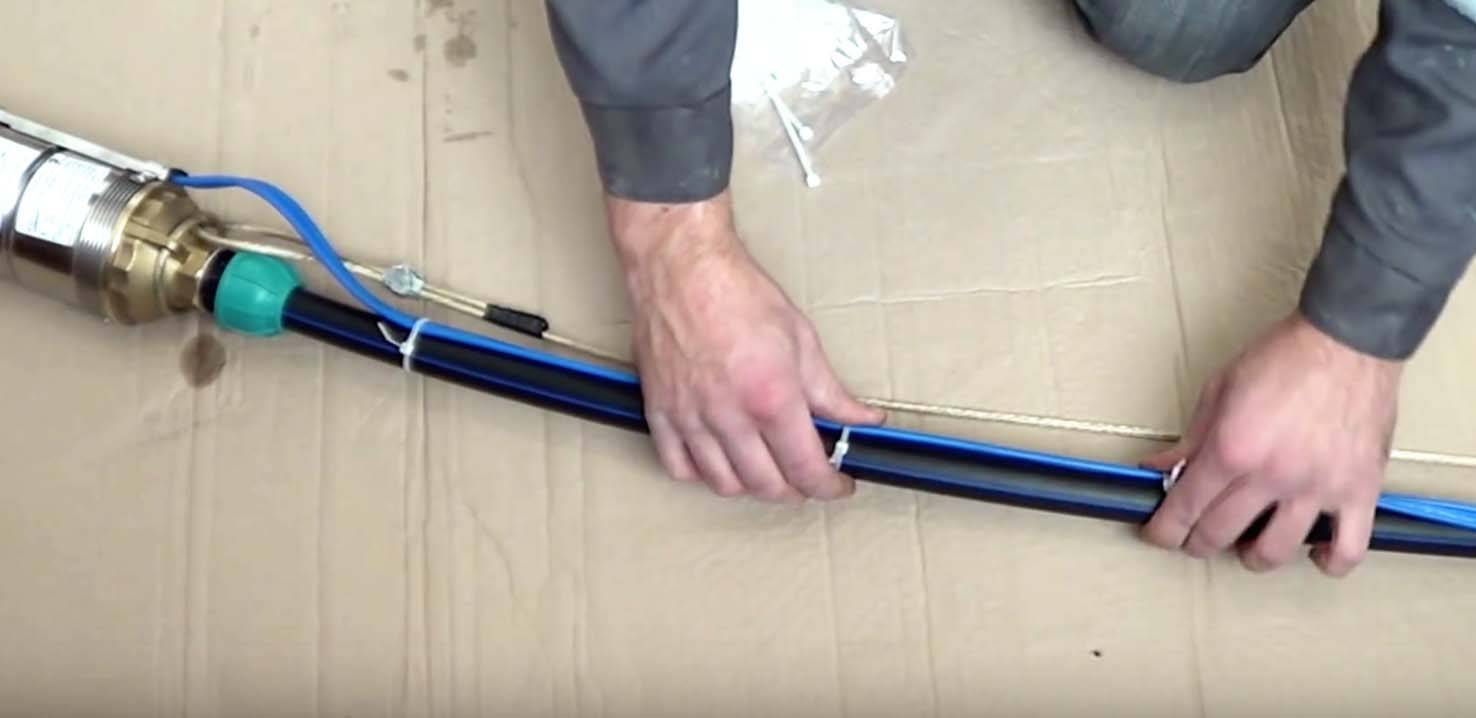

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Какие насосы подходят для колодцев ↑

Ответ на вопрос, какой насос лучше для колодца, зависит от многих факторов. В частности, значение имеют характеристики самого колодца, количественные потребности хозяев дома в воде, необходимость создания давления в домашнем водопроводе и, конечно же, стоимость. Речь идёт о полном комплекте оборудования для водоснабжения, а не только о помпе. Чтобы организовать полноценное водоснабжение домашнего водопровода и системы полива сада-огорода, потребуется также резервуар-накопитель для воды и автоматика, которая обеспечит поддержание постоянных параметров водопроводной сети, защиту устройств от перегрузок. Сделаем краткий обзор комплексных систем «помпа + накопитель + автоматика»:

Готовая насосная станция — весьма рациональный вариант для водоснабжения индивидуального дома, но только при условии, что глубина колодца относительно невелика. Поверхностная помпа, входящая в комплект станции, может поднять воду лишь с глубины 10-15 м. Впрочем, для большинства колодцев, в отличие от более глубоких скважин, это как раз подходит. Преимущество станции в том, что за умеренные деньги потребитель получает полностью укомплектованную систему «3 в 1». В её состав входит, помимо помпы, автоматика и небольшой гидроаккумулятор (мембранный бак), с помощью которого можно создать достаточно высокое давление в водопроводе. В колодец опускается только всасывающий шланг.

Насосную станцию целесообразно установить в техническом помещении дома, в колодец опустится только подающий шланг, что упрощает её установку и эксплуатацию

Преимущество центробежных насосов состоит в значительной производительности при большой высоте подъёма, что особенно важно при использовании в глубокой скважине с высоким дебитом. К сожалению, большинство «деревенских» колодцев не может похвастаться ни полноводностью, ни глубиной. Последний показатель зачастую косвенно определяет качество воды: как правило, чем глубже, тем она чище

Погружные помпы как нельзя лучше сочетаются с мембранными баками, гидроаккумуляторами, способными создавать и поддерживать в водопроводе высокое «городское» давление. Единственный недостаток комплекта центробежный насос + мембранный бак — значительная стоимость

Последний показатель зачастую косвенно определяет качество воды: как правило, чем глубже, тем она чище. Погружные помпы как нельзя лучше сочетаются с мембранными баками, гидроаккумуляторами, способными создавать и поддерживать в водопроводе высокое «городское» давление. Единственный недостаток комплекта центробежный насос + мембранный бак — значительная стоимость.

Помимо скважинных насосов, которые также можно использовать и в колодцах, существуют специальные «колодезные» модели, адаптированные для конкретных условий эксплуатации. Например, Grundfos серии SB.

Главное достоинство вибрационных насосов — чрезвычайно низкая цена. Дополнительные плюсы: неприхотливость к наличию загрязнений, надёжность, долговечность, высокая ремонтопригодность. Высота подъёма, которую может обеспечить вибрационная помпа, довольно велика, производительность заметно меньше, чем у центробежных. Но для колодцев этих возможностей более чем достаточно. Минус — «вибрационники» не могут создать высокое давление в мембранном баке. Из-за этого их рекомендуется использовать в паре с накопительным открытым баком, располагаемым в верхней точке водопровода. Давление, конечно, меньше, чем в мембранном, и не столь стабильно, но для обычных бытовых нужд и полива участка его хватает.

Одно из достоинств вибрационного насоса — относительная простота конструкции, небольшое количество движущихся элементов

Особо подчеркнём, что систему «вибрационник + открытый бак-накопитель», в отличие от альтернативных вариантов, несложно самостоятельно заполнить и запустить. Так же просто слить. Это делает её оптимальным «дачным» решением, когда водопровод приходится ежегодно консервировать на зиму.

Включение/отключение вибрационного насоса осуществляется поплавковым выключателем, установленном в накопительном баке. Чтобы бак не переполнялся, его снабжают аварийным переливом.

Необходимые материалы и инструменты

Чтобы оперативно выполнить установку погружного или поверхностного аппарата в колодце, завести в дом водовод и установить автоматику для запуска и контроля за водоснабжением, необходимо провести подготовительные работы.

погружную или поверхностную помпу;
комплект оборудования автоматики с гидроаккумулятором;
напорный шланг;
разводящий тройник для погружного варианта;
обратный клапан;
фильтр грубой очистки для поверхностного варианта;
фитинги;
утеплитель;
геотекстиль;
трос из нержавеющей стали;
кабель для подачи электричества на помпу;
вспомогательные материалы для крепления и гидроизоляции.

Для реализации монтажных работ потребуется инструмент и оборудование:

Лопаты, лом.
Болгарка.
сварочный агрегат.
Электродрель.
Шуруповерт.
Рулетка.
Комплект рожковых и торцовочных ключей.

Область использования.

Агрегаты для откачки воды применяют, если:

1.необходимо выкачать воды, когда случается авария.

2.если в подвале стоит вода после поводка.

3.когда производят чистку водоемов, созданных искусственно, в том числе бассейнов.

Почему дренажные колодцы засоряются.

Данные факторы делают воду в колодце мутной, она имеет примеси ржавчины, запахи. Регулярная чистка является частью качественной эксплуатации колодезных сооружений. Очистную процедуру следует проводить примерно раз в пять лет

Внимание! Особенности грунта влияют на длительность периода использования колодца без очистки

Установка погружного насоса

Для установки насоса потребуется помощь хотя бы одного человека.

Подготовка траншеи

Выбирают участок, на котором можно проложить трубу максимально ровно без изгибов. Это выгодно:

меньший объем земляных работ;
давление воды будет выше;
уменьшается количество соединений и вероятность протечек.

Траншею шириной до 0,5 м копают ниже уровня промерзания почвы. Удаляют со дна острые предметы, устраивают песчаную подушку толщиной до 20 см. Расстилают геотекстиль.

Как проложить водопровод

Вначале в бетонном кольце колодца перфоратором выполняют отверстие диаметром 15 см. В него вставляют гильзу длиной 50 см. Замазывают щели раствором, затем битумом (это можно сделать и позже, после прокладки водопровода).

Измеряют расстояние от точки ввода в дом до колодца. Соединяют трубы. Если используются гибкая сплошная труба, ее укладывают в траншею на сутки, чтобы выровнялась. Определяют, каким образом осуществить прокладку электрокабеля: его можно скрепить с водопроводом или расположить отдельно в защитном корпусе из пластиковой трубы.

Водопровод оборачивают теплоизоляцией и вводят в другую трубу большего диаметра. Получившийся «сэндвич» защищает трубу от мороза и механических повреждений.

Конец трубы вводят в гильзу не меньше чем на 25 см, затем закрепляют тройник. К одному выходу подсоединяют кран для аварийного сброса воды, второй ведет к помпе. От этого места измеряют расстояние до насоса и отрезают трубу соответствующей длины.

Установка насоса начинается с подготовительных работ. Отметим, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних аппаратах).

Монтаж помпы

Начинают с установки обратного клапана, если он отсутствует. В него заворачивают муфту, к ней присоединяют шланг или трубу. Герметизируют паклей и сантехпастой. Электрический кабель прикрепляют к трубе изолентой через 0,5 м или хомутами из пластика. Кабель при этом должен немного провисать.

В проушину на помпе продевают трос и закрепляют его. Используют только оцинкованный или капроновый трос — стальной быстро заржавеет. Второй конец троса будет крепиться на раме. Ее делают своими руками из стальных уголков с полочками 5 см. В одном уголке сверлят отверстие, в которое протягивают трос.

Как опустить насос

Готовую конструкцию опускают в колодец медленно, придерживая за трос, но не за кабель или трубу. Когда помпа достигнет необходимой глубины, второй конец троса закрепляют на каркасе. Трос натягивают так, чтобы нагрузка приходилась на него, а не на трубу.

Следят, чтобы насос не касался стенок. Если по какой-то причине это не удается, придется спускаться в колодец, чтобы исправить положение. Для спуска используют длинную лестницу, которая с помощью деревянного бруска фиксируется за верх кольца. При отсутствии необходимых инструментов человека спускают с помощью ворота, который смонтирован на колодце. И в том и в другом случае необходимы страховочный пояс и трос, лучше использоваться для этого канат или надежный ремень. Минимум 2 человека придерживают его сверху.

Трубу от насоса соединяют с тройником. Для этого спускаются в колодец и фиксируют трубу, не забывая о герметизации. Если использовать гибкую пластиковую трубу, эти работы можно провести наверху, не спускаясь в колодец, тройник в этом случае не нужен. Подключают водопровод к потребителям, заворачивают его в геотекстиль, засыпают вначале песком, затем землей.

Дополнительные устройства

Водопроводная система должна работать автоматически. Человек только настраивает и включает аппаратуру, дальнейшие процессы не требуют его участия. Автоматизацию обеспечивают реле давления и гидроаккумулирующий бак (гидроаккумулятор) — емкость, которая поддерживает давление воды и служит резервуаром для нее. Насос включается только тогда, когда в баке недостаточно воды: при падении давления срабатывает реле, подается напряжение на помпу и резервуар наполняется. Отключение тоже автоматическое.

От объема гидроаккумулятора зависит удобство использования водопровода. Продаются баки, запаса воды в которых хватит на много часов при отсутствии электричества.

Устройства устанавливают в помещении. Реле располагают на гидроаккумуляторе вверху, чтобы на него не попадал конденсат, который собирается на стенках бака. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Подготовка материалов

Перед началом работ нужно приобрести необходимые материалы. Особый момент монтажа – опускание насоса в обсадную колонну. Для этого понадобится оригинальный канат. В заводскую комплектацию некоторых моделей погружных агрегатов входит полимерный шнур. При его отсутствии следует приобрести приспособление для спуска механизма в трубу отдельно.

К тросу предъявляются следующие требования:

надежность и прочность, выраженные способностью выдерживать нагрузки, в 5 раз превышающие вес подвешиваемого оборудования;
устойчивость перед разрушающим воздействием сырости, поскольку отдельные участки изделия находятся под водой.

Допускается использовать для гашения вибраций подручные материалы. Подойдет отрезок медицинского жгута или эластичного шланга. Подвешивать механизм на металлическом тросе или проволоке не стоит из-за вероятности повреждения крепления.

Следующий элемент, позволяющий правильно выполнить установку глубинного насоса в скважину, это кабель для снабжения оборудования электропитанием. Лучше брать провод с небольшим запасом по длине.

Подача воды из автономного источника к точкам потребления в доме осуществляется через водопроводную магистраль. Оптимальный вариант – полимерные трубы сечением 32 мм или больше. При меньшем диаметре невозможно обеспечить достаточный напор.

Допускается использовать металлический трубопровод при монтаже скважинного насоса. При этом резьбовые соединения обязательно уплотняются ФУМ-лентой, волокном из льна или специальным средством Tangit. Для дополнительного укрепления льняной подмотки применяется герметик на силиконовой основе.

Кроме того, перед тем как установить насос на скважину, нужно подготовить такие материалы:

манометр;
узел крепления, изготовленный из прочной стали;
фитинги для фиксации электрического кабеля на трубной магистрали (можно использовать хомуты);
обратный клапан;
запорный вентиль, перекрывающий подачу воды, и т.п.

На выходном патрубке помпы устанавливается ниппельный переходник. В случае отсутствия в заводской комплектации насосного агрегата это устройство покупают отдельно.

При первичной прокачке скважины из нее удаляется большой объем сильно загрязненной жидкости. Для процедуры рекомендуется применять мощные модели, способные перекачивать грязную воду. После этого можно приступать к установке скважинного насоса стандартного исполнения для дальнейшей эксплуатации.

Как установить погружной аппарат

В установке агрегата в источник участие должны принимать не менее двух человек. Монтажные работы системы от колодца до дома выполняются в следующей последовательности:

готовится проект водоснабжения, учитывающий модель погружного агрегата, систему автоматики, необходимое количество материалов для сборки водовода;
производится закупка оборудования, материалов и необходимых инструментов;
между шахтой и домом выкапываем траншею под водяную трубу, учитывая холода в вашем регионе и шириной 50 см. На дно рва насыпается (20 см) слой крупнозернистого песка, затем расстилается полотно геотекстиля для защиты трубопровода от грунтовой и поверхностной воды с абразивным песком;
на подготовленное основание укладываем в траншею трубы высокого давления из металлопластика или полипропилена, не поддающиеся коррозии, предварительно обернув теплоизоляционным материалом;
закрываем уложенную плеть водовода полотном геотекстиля;
в стенке шахты, на уровне дна траншеи, вырезаем отверстие под трубу, в которую вставляем оставленный конец водовода, длина ее должна составлять 30–40 см. Место вхождения трубопровода в колодезную камеру гидроизолируется;
к погружному электронасосу через штуцер подсоединяем клапан, к нему сквозь муфту – трубу высокого давления. Отрезок водовода заранее вымерялся с учетом глубины водоносного слоя. К специальному кронштейну на помпе подсоединяем страховочный трос из нержавеющей стали, а к электродвигателю – кабель. Провод закрепляем на трубе пластиковыми хомутами, чтобы не провисал;
над колодцем устраиваем из металлического уголка решётку для крепления страховочного троса;
в шахте, на конце трубы водовода, фиксируем тройник с шаровым краном, который служит для аварийного слива воды. Отвод от тройника, направленный в колодец, предназначен для подсоединения напорного трубопровода с помпой;
опускаем вручную подготовленную плеть с помпой в источник и закрепляем трос на кронштейне. Соединяем с патрубком тройника трубопровод от агрегата, используя сантехническую пасту для герметичности. Кабель от насоса прокладываем по траншее к дому;
для подачи воды в дом под фундаментом заводим водовод с кабелем в техническое помещение. Шланг подсоединяем к гидроаккумулятору, а кабель подключаем к автоматике;
приступаем к пусконаладочным работам, запускаем агрегат, проверяем на герметичность. После испытания зарываем траншею и приступаем к эксплуатации водоснабжения.
