Холодный полотенцесушитель – следствие гидравлической разбалансировки системы ГВС. При некотором перепаде давления горячая вода перестает затекать в прибор, а заполняющая лесенку – остывает.

Обойтись без коренной переделки разводки поможет циркуляционный насос для полотенцесушителя. Помпа позволяет:

• Разместить змеевик на удаленной от стояка стене ванной.
• Обеспечить стабильную работу крупных моделей.
• Повысить эффективность теплоотдачи.

• Водяной циркуляционный насос бесполезен в тупиковой линии ГВС. Водообмен происходит только при открытии крана.
• В квартирах, домах с автономным отоплением, как правило, устанавливают одну помпу, прокачивающую теплоноситель по всей системе.
• Модернизация не должна ухудшать циркуляцию в смежных по стояку квартирах.

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

• Работает при любом направлении подачи в стояке.
• Не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
• Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
• При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Конструкции, достоинства и недостатки, производители

Циркуляционныенасосы на полотенцесушитель оснащены однофазным электродвигателем с короткозамкнутым ротором с постоянной или изменяемой скоростью вращения.

Агрегат выполнен по типу «мокрый ротор». Рабочее колесо (крыльчатка) помпы и ротор электродвигателя вращаются в перекачиваемой жидкости. Ею же производится охлаждение электрической части и смазка подшипников.

«Мокрая» рабочая полость, в которой вращаются крыльчатка и ротор, отделена от обмоток электродвигателя герметично запрессованным стаканом из нержавеющей стали.

Корпуса насосов, предназначенных для подключения к стоякам отопления, изготавливаются из бронзы или латуни, а рабочие колеса − из экологически чистых полимерных материалов, стойких к кавитационной коррозии.

Вал может быть из нержавеющей стали или оксидной керамики, подшипник скольжения из графита, пропитанного синтетическими смолами.

Производительность в пределах 0,4—1,6 м3/час, при соответственно создаваемом напоре 1,4—1,9 м (0,14—0,19 кГ/см2), обеспечивают полный и равномерный нагрев отопительного прибора в ванной комнате.

Рабочее напряжение 220 В.

Размер подсоединения труб ½˝.

Циркуляционный насос в схеме полотенцесушителя

Достоинства и недостатки моделей с мокрым ротором

• небольшие габариты и вес: монтажная длина 80—180 мм. Масса 1,2—2 кг;
• возможность установки помпы непосредственно на трубопровод;
• долгое время работы без регулярного технического обслуживания;
• малое энергопотребление: 7—40 Вт;
• бесшумность в работе.

К недостаткам можно отнести:

• относительно небольшой КПД – до 50;
• непременную установку насоса только в горизонтальном положении оси вращения ротора

Наиболее известные фирмы производители:

• Wilo − Германия;
• Grundfos – Дания.

Критерии выбора

Длительность и эффективность работы насоса для сушки зависит от его технических параметров.  Поэтому при покупке циркуляционного устройства необходимо учитывать такие критерии выбора:

Материал изготовления. Конструкция корпуса насоса должна быть бронзовой или латунной. Такой материал не подвергается коррозии и обладает высокой износостойкостью. Для рабочего колеса используются экологически чистые полимеры. Вал изготавливается из керамики или нержавеющей стали.
Габариты устройства.  На полотенцесушитель монтируются мини насосы. Их масса не превышает 5 килограмм, а монтажная длина прибора не более 180 миллиметров.
Мощность. Для эффективной работы сушки достаточно мощности насоса в пределах 25 – 75 ватт.  При установке полотенцесушителя на большом расстоянии от стояка можно использовать прибор с более высокими параметрами

При этом выпускаемые насосы имеют три режима скоростей, благодаря которым можно обеспечить оптимальный прогрев змеевика.
Размер патрубка.  При выборе циркуляционного устройства необходимо обратить внимание на диаметр соединительных отверстий. Они должны полностью совпадать с размером входов и выходов подключаемого трубопровода.
Сбережение электроэнергии

Насосы для полотенцесушителя работают от сети. Благодаря небольшой мощности приборы потребляют небольшое количество эклектической энергии. Но чтобы максимально сократить расходы рекомендуется приобретать устройства оснащенные термостатом и таймером.

При выборе насоса для полотенцесушителя необходимо учитывать материал изготовления

При выборе насоса к сушке для полотенец также следует учитывать максимальную температуру нагрева воды – не менее 110 градусов Цельсия, а также производительность прибора. Для квартир в многоэтажных домах при напоре до 1,9 метров подача жидкости с насоса должна быть в пределах не менее 1,6 метров квадратных за час. Все необходимые параметры указываются в прилагаемом к изделию паспорте.

Как устроен прибор, его плюсы и минусы

Помпа для сушителя оснащена однофазным мотором, имеющим короткозамкнутый ротор с переменной или постоянной скоростью вращения. Внутри насоса располагается крыльчатка — колесо, которое вращается и перекачивает воду. Эта жидкость осуществляет и охлаждение электрической части, и смазку подшипников.

Фото 1. Установленный в системе горячего водоснабжения циркуляционный насос Vortex HZ 401-DN 25 из чугуна.

Корпус надежной циркуляционной помпы изготавливается из латуни или бронзы, а крыльчатки — из экологичных, устойчивых к коррозии полимеров. Вал производится из стали-нержавейки или оксидной керамики, подшипники — из пропитанного синтетической смолой графита.

Преимущества:

1. небольшие размеры оборудования;
2. малый вес;
3. возможность монтажа на трубопровод;
4. длительная работа без технического обслуживания.

1. увеличение расходов на электроэнергию;
2. требуется наличие электроэнергии в помещении;
3. дополнительные затраты на приобретение фильтров, крана и т. д.

Самыми востребованными на рынке сантехнического оборудования являются торговые марки Wilo (Германия) и Grundfos (Дания).

Фото 2. Размер мини-циркуляционного насоса Wilo DZP V2.8.3 в сравнении с обычной спичкой.

1 Какое назначение у циркуляционного насоса?

Циркуляционные помпы для полотенцесушителей предназначены для создания непрерывного потока теплоносителя в замкнутых системах отопления небольшой протяженности.

Правильно подобранный насос для принудительной циркуляции теплоносителя в системе отопления ванных комнат и санузлов, повышает эффективность работы, установленных в них отопительных приборов. При этом появляется возможность произвольно выбирать место их установки и способ прокладки трубопроводов.

Циркуляционный насос для полотенцесушителя Грундфос

Для больших санитарно-бытовых помещений в современных домах становится возможным применение более мощных, до 2000 Вт, обогревателей разной конструкции и внешнего вида. Установка циркуляционной помпы позволяет использовать более практичные и привлекательные конфигурации полотенцесушителей типа «Лесенка», «Этажерка», «Марио Парус».

Мощность обычных сушек для полотенец, в виде латинских букв U и M, не превышает 500 Вт, которой недостаточно даже для небольших ванных комнат старого жилого фонда.к меню

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Подключаем классический полотенцесушитель (змейка) к стояку ГВС

Первые полотенцесушители в ванных комнатах были сделаны просто из куска изогнутой трубы и являлись частью стояка. Не самый эстетичный вариант, но эффективный и не мешающий циркуляции. Позднее, стали вместо некрасивой трубы вставлять готовый «полотенчик» (на фото справа).

Старый вариант из трубы и его правильная замена

Насчет эстетичности такой замены можно поспорить, но сделано все правильно. Прибор является частью стояка, имеет такой же диаметр, не влияет на циркуляцию. Греется при этом отлично. Есть у такого решения и минусы:

• в случае повреждения/необходимости замены, надо перекрывать весь стояк;
• нет возможности регулировать температуру.

На фото ниже представлены очень похожие другие варианты, но они неверны. На фото слева установлены фитинги, которые заужают сечение трубы. Их целых четыре и они сильно мешают циркуляции. Страдают все, кто подключен к этому стояку. Эта схема подключения полотенцесушителя малоэффективна для владельца, так еще и вредим всем остальным абонентам.

Неправильное подключение: нарушение циркуляции

На фото справа ситуация еще хуже. В дополнение к фитингам установлены еще и запорные краны. Может стоять еще и терморегулятор. Перекрыв/отрегулировав воду в своем полотенцесушителе, вы перекрываете воду на всем стояке.

Чтобы правильно реализовать возможность отключения водяного полотенцесушителя, в правой схеме перед кранами надо добавить байпас — прямой участок трубы, по которому будет протекать вода вне зависимости от того, есть циркуляция через полотенцесушитель или вода перекрыта.

Виды байпаса для подключения водяного полотенцесушителя

Некоторые уверены, что при незауженном и несмещенном байпасе полотенцесушитель не будет греться. Будет. Проверено. Могут быть вопросы, только если полотенцесушитель большой, с многочисленными перекладинами. В этом случае, возможно, смещенный и зауженный байпас и нужен. Остальные отлично работают и при других способах подключения. А для обеспечения хорошей циркуляции, подводящие трубы делайте с небольшим уклоном. Причем уклон небольшой — в несколько градусов. Точки подключения на стояке должны быть расположены чуть шире, чем требуется для прямого подключения.

Послесловие

Принудительная прокачка полотенцесушителя – решение спорное. Электронасос потребляет до 10 Вт×ч, при продолжительности включения 50% получится около 3 кВт×ч в месяц. На первый взгляд – мизер, но придется покупать оборудование, дорабатывать разводку. Не всегда удается удобно разместить, скрыть агрегат.

Сохраняются плата за ГВС (отопление), зависимость от наличия и качества теплоносителя. Не исключены претензии со стороны управляющей компании, соседей.

Сравните выгоды, затраты с альтернативами: отладкой существующей системы специалистами, установкой электросушилки. Подумайте о сокращении длины трассы, отказе от переноса полотенцесушителя.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник статьи: http://masteravannoy.ru/polotencesushitel/nasos-dlya-polotentsesushitelya.html

3 Как выбрать насос для полотенцесушителя?

При выборе насоса для полотенцесушителя учитываются особенности отопительной системы (ОС), системы горячего водоснабжения (ГВС) и способа подогрева воды.

1. Централизованное ГВС с системой рециркуляции, (возврат неиспользованной горячей воды для повторного нагрева)
2. Тупиковая (глухая) система централизованного ГВС.
3. Централизованное отопление (ЦО).

3.1 Выбор агрегата для многоквартирного дома с рециркуляционным ГВС

Оборудование ванной комнаты параллельной системой обогрева от подающего трубопровода ГВС, допускается только в случаях, если на этих трубопроводах установлены типовые теплообменные приборы подобного типа, предусмотренные проектом. Перед  установкой нового полотенцесушителя и монтажом его трубопроводов и арматуры, старый теплообменник необходимо демонтировать.

Порядок установки циркуляционного насоса в систему ГВС

Переоборудование подлежит обязательному согласованию с управляющей компанией и соседями.

Производительность и напор циркуляционного насоса должны обеспечивать разницу температур горячей воды на входе в него и выходе из системы полотенцесушителя в пределах 5—7 °С. Несоблюдение этого условия приводит к разбалансированию работы ГВС по всему стояку.

Этими показателями следует руководствоваться, определяя необходимую мощность полотенцесушителя.

После выбора типа, мощности и места установки полотенцесушителя, приблизительно вычисляется нужная производительность циркуляционного помпы по формуле:

Q = 0.9R/∆Т;

Где:

• Q  —  производительность циркуляционного насоса в м3/час;
• R  —  тепловая мощность полотенцесушителя в кВт (указывается в технической документации прибора);
• ∆Т — разница температур на выходе входе в °С (в данном случае 5—7 °С).

Затем определяется величина напора, который должен создавать насос для преодоления гидравлического сопротивления системы, состоящей из подводящих и отводящих трубопроводов, фитингов, арматуры и самого плотенцесушителя. Примерное его значение можно вычислить по формуле:

Н = 0,025L;

Где:

• Н — напор создаваемый помпой в м.в.ст;
• L — длина подающего и обратного трубопроводов системы полотенцесушителя и суммарная длина всех его теплообменных элементов в м (определяется измерением).

Вычисленные параметры позволяют подобрать циркуляционный насос на полотенцесушитель по каталогу фирмы производителя.

Монтаж системы должен производиться по схеме, параллельной подающему стояку, который будет исполнять роль байпаса. Установка любой запорной арматуры на байпасе не допускается.

Правила установки циркуляционного насоса

При этом направление движения воды в системе полотенцесушителя и по подающему трубопроводу ГВС должно совпадать.

Исходя из размеров насоса, определяется место его установки, и производятся врезки в стояк ГВС патрубками ½˝.

Подающий патрубок врезается со стороны входа горячей воды в помещение. На него монтируются отсекающий шаровый кран и сетчатый фильтр-грязевик, к которым присоединяется насос. Такой же кран устанавливается и на обратном патрубке системы полотенцесушителя. При применении полимерных труб, материалы соединительных деталей должны соответствовать материалам используемых труб.

Положение помпы по оси «всасывание−нагнетание» должно быть вертикальным. Допускается отклонение в одну из сторон не более 30°. В любом из выбранных вариантов установки, ось вращения ротора может быть только горизонтальной.

Расчет и подбор циркуляционного насоса для подключения его к рециркуляционному стояку ГВС производится так же, как и для подключения к подающему. Разность температур в такой системе может быть ≤ 20 °С.

Монтаж производится по той же параллельной схеме и так же без установки запорной арматуры на байпасе-стояке.

3.3 Схема однотрубного глухого ГВС

В многоквартирных домах старой постройки и временных бытовках часто используется однотрубная глухая схема ГВС, в которой не предусмотрен вторичный подогрев подаваемой воды. Эти системы не закольцованы, и горячая вода, при отсутствии разбора, в них остывает. Для того чтобы из крана потекла вода нужной температуры, остывшую воду приходится сливать в канализацию.

Установка циркуляционного насоса, без переделки всей схемы по типу рециркуляционной, в этих сооружениях не имеет смысла. В таких случаях лучше установить электрическую сушилку для полотенец, с повышенной степенью электрозащиты, которая необходима в помещениях с повышенной влажностью.

Мини циркуляционный насос

3.4 Полотенцесушитель и центральное отопление

В некоторых многоквартирных домах, отопительные приборы ванных комнат, подключены к системе центрального отопления, и их обогрев происходит только в период отопительного сезона.

Послесловие

Принудительная прокачка полотенцесушителя – решение спорное. Электронасос потребляет до 10 Вт×ч, при продолжительности включения 50% получится около 3 кВт×ч в месяц. На первый взгляд – мизер, но придется покупать оборудование, дорабатывать разводку. Не всегда удается удобно разместить, скрыть агрегат.

Сохраняются плата за ГВС (отопление), зависимость от наличия и качества теплоносителя. Не исключены претензии со стороны управляющей компании, соседей.

Сравните выгоды, затраты с альтернативами: отладкой существующей системы специалистами, установкой электросушилки. Подумайте о сокращении длины трассы, отказе от переноса полотенцесушителя.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник статьи: http://masteravannoy.ru/polotencesushitel/nasos-dlya-polotentsesushitelya.html

Монтаж

Компоновка

Действующие нормативы запрещают самовольное изменение параметров трубопровода ГВС. Циркуляционный насос монтируют в байпасе посредством «американок», параллельно подводкам полотенцесушителя, направление воды в ветках должно совпадать. Предпочтительно врезать обводку в обратку из полотенчика.

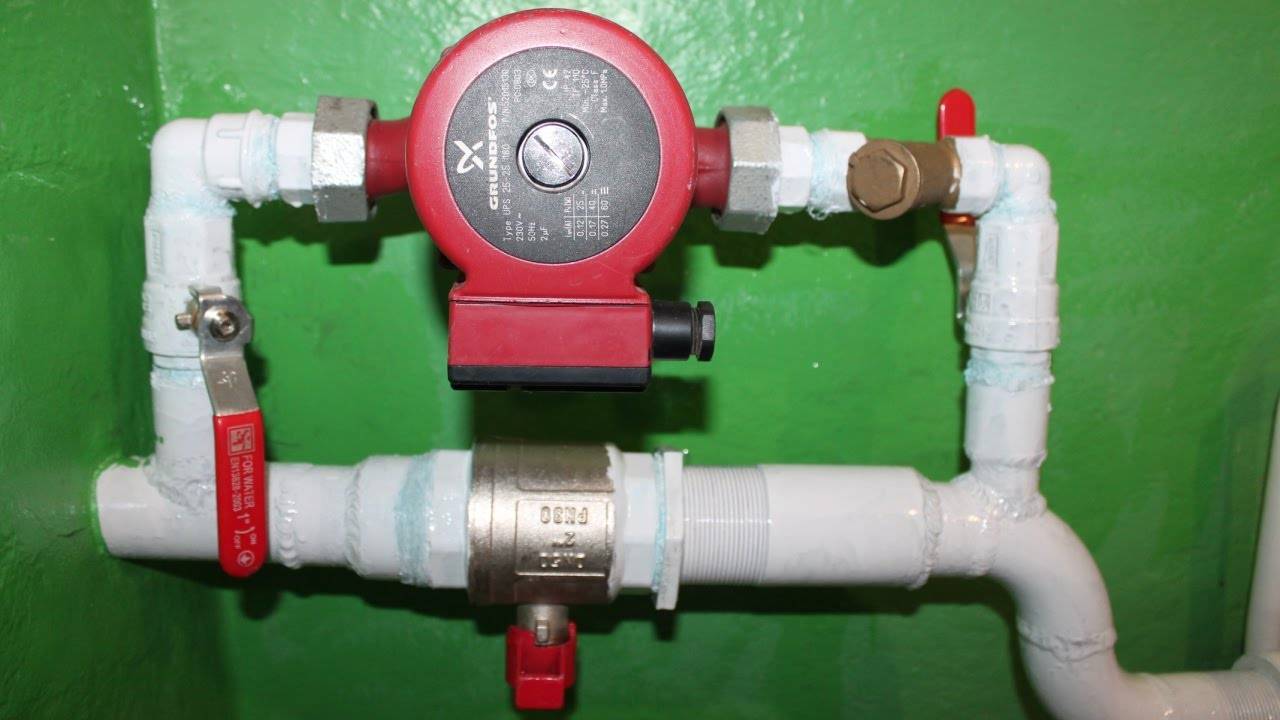

Обводной участок отсекают шаровыми кранами. Перед насосом устанавливают сетчатый фильтр-грязевик с сеткой 500 мкм. В промышленных установках за агрегатом расположен обратный клапан, препятствующий противоходу, для маломощных моделей — это лишнее сопротивление. При необходимости естественную циркуляцию восстанавливают, перекрыв запорную арматуру.

В вариантах с обратным клапаном или диффузором ток по основной магистрали восстанавливается после отключения двигателя. Первая компоновка отказывает при засорение, вторая – требует гидравлического расчета, сложная в изготовлении.

Нестандартное решение

Избежать проблем узоконивания изменений помогает устройство замкнутого контура из полотенчика и аппарата рубашечного типа, одетого на магистраль. Недостаток: разница нагрева стояка и полотенчика превышает 10 ºС. Помпа ускорит конвекцию, повысит эффективность теплообмена.

Подключение, управление

Электроподключение выполняют по трехпроводной схеме с защитным проводником PE. Запитыват через УЗО, проводку, штепсельные розетки организуют согласно требований раздела 7 ПУЭ, инструкций производителя.

Защиту от холостого (сухого) хода, при отсутствии встроенной, реализуют посредством реле давления, протока. С обоих сторон устройства необходимы прямые участки длиной не менее трех внутренних диаметров.

Известны три метода управления помпой:

• Ручной – самый неудобный способ. Изделие работает до отключения автомата или извлечения сетевой вилки жильцом. Нужно вовремя реагировать на прекращение водоснабжения, защита мотора – только тепловая.
• Таймером. Пользователь практически подбирает интервалы включения. Обратной связи, оперативной реакции на изменения температуры полотенчика – нет.
• Терморегулятором. Простое устройство, представляет термовыключатель, встроенный в цепь питания, срабатывающий от температурного датчика в подающей или обратной линии. Продвинутые электронные девайсы интегрированы в управляющий модуль.

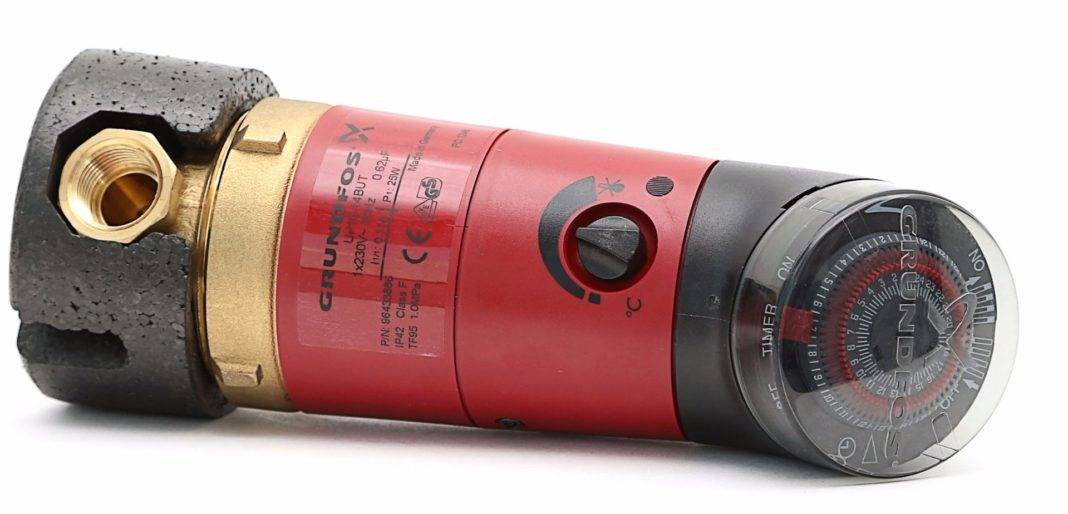

Реле времени Grundfos с суточной шкалой TS 2 N/T крепится на корпус, TS 3/T – на стену.

Настенный терморегулятор Grundfos ET 2 подключают к накладному или погружному термодатчику. Стоимость сопоставима с адаптивно регулируемым электронасосом ALPHA2.

Видео советы по подключению агрегата и термостата:

Ошибки

Направление потока должно совпадать со стрелкой на корпусе. Ось электродвигателя всегда располагают горизонтально. Изменение положения головки мотора выполняют по инструкции к изделию.

Избегайте заужений прохода на арматуре, соединениях. Выбирите фильтр на типоразмер больше, чтобы сохранить диаметр переходников. Минимизируйте число колен. Монтаж помпы на вертикальных участках снижает КПД, повышает шумность.

На фото ниже заужены проходные сечения фитингов, добавлены лишние латунные уголки:

За компактную врезку без прямых участков платят потерями напора.

Автор видео встроил насос напрямую в подающую линию, автоматическая блокировка сухого хода не предусмотрена:
