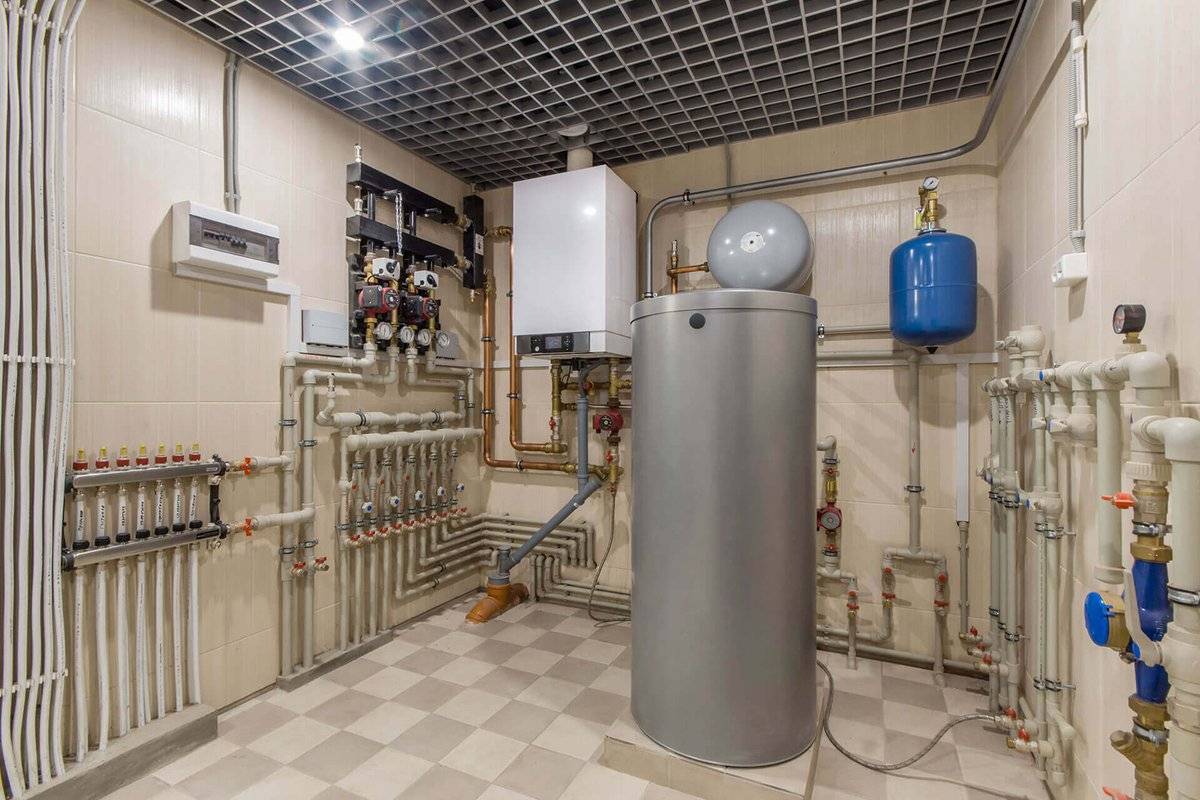

Обустройство отопления и водоснабжения коттеджа

Источник воды

Как правило, в частный дом заводится только холодная вода. Ее нагрев для хознужд осуществляется локальным источником тепла. А что может стать источником воды?

Узнать больше об устройстве инженерных систем коттеджа вам поможет видео в этой статье.

Магистраль водоснабжения

Если вблизи вашего дома проходит магистральный водопровод — проблема решается заключением договора с местным «Водоканалом». После составления и утверждения проекта строится водомерный колодец, осуществляется врезка в магистраль и устанавливается водомерный узел — водосчетчик с фильтром грубой очистки и отсекающими кранами.

Водомерный узел в колодце

Дачный водопровод

Для того чтобы водоснабжение было бесперебойным, в доме, подключенном к дачному водопроводу с подачей воды по графику, устанавливается накопительная емкость. Простейшее решение — установить ее на чердаке: вода будет набираться в емкость при ее подаче в водопровод через поплавковый клапан, исключающий переполнение, и двигаться к точкам водоразбора самотеком.

Вода самотеком подается в водопровод из установленного на чердаке бака

Увы, таким способом трудно организовать водоснабжение и отопление деревянного дома: для деревянных балок вес накопительного бака в несколько тонн будет чрезмерной нагрузкой.  В этом случае можно прибегнуть к плану «Б»: емкость устанавливается в утепленном подвале или подполе и снабжается насосной станцией с гидроаккумулятором.

Водоснабжение от емкости в цокольном этаже с подачей воды насосной станцией

Колодец, скважина

Как реализовать водоснабжение от скважины или колодца?

• Скважинный насос снабжается обратным клапаном, который не даст воде сливаться из водопровода при отключении насоса (см. Скваженный насос Беламос);
• За управление насосом отвечают датчик давления и автоматическое реле;
• В контур водоснабжения ставится гидроаккумулятор. Его задача — стабилизировать давление и экономить ресурс насоса.

Водоснабжение от скважины с погружным насосом

Схема автономного водоснабжения с поверхностным насосом

Расчет необходимой мощности оборудования

Основа правильного проекта отопления загородного дома – расчет необходимой тепловой мощности. Это не такой простой процесс, и требует он знаний теплотехники. Это касается точного расчета, который учитывает все особенности объекта и позволяет подобрать производительность с небольшой погрешностью.

Проектирование базируется на расчете теплопотерь из дома, которые необходимо компенсировать системой отопления. Теплопотери зависят от таких факторов:

• материала и толщины ограждающих конструкций – стен, крыши;
• ориентации здания по сторонам света;
• количества и размеров окон и наружных дверей;
• наружной температуры;
• наличия ветра;
• поддерживаемой внутри дома температуры.

Грамотный проект, учитывающий все факторы, получается достаточно громоздкий и требует привлечения специалиста. При разработке проекта отопления коттеджа своими руками применяют чаще упрощенные способы. Они не совсем точны, но дают приемлемый результат для практических целей.

Самый простой и наименее точный вариант – подбор мощности для каждой комнаты исходя из ее площади. Такой метод часто применяют при покупке электроконвекторов или систем электрического теплого пола. Он заключается в том, что в среднем теплопотери помещения зависят от его площади. Требуемая мощность в ваттах рассчитывается по такой формуле: P=S×Pуд. Где Pуд – та самая удельная необходимая мощность на каждый квадратный метр комнаты (Вт/м2), а S – площадь всего помещения в м2. Для средних климатических параметров в регионе удельная мощность выбирается из таких значений:

• для достаточно утепленных зданий – 100–120;
• здания с малым утеплением – 130–150;
• в высоких помещениях (4 м и выше) – 150–200;
• для балконов и лоджий – 180–200.

Для электрического теплого пола под деревянным покрытием рекомендуется расчет вести исходя из удельной мощности до 80 Вт/м2.

Результатом расчета будет полная мощность, необходимая для помещения. Для всего дома суммируют производительность всех помещений.

Более точный расчет проекта системы отопления коттеджа проводится другим методом. Он учитывает уже и регион строительства, и общие габариты здания. Расчет теплопотерь всего коттеджа или дачи таким методом проводят по формуле: P = a×V×q(tв – tн), где:

Р – теплопотери всего дома, следовательно, и необходимая мощность системы отопления;
q = 1,16(((1+2×d)×A + S)/V) – удельная характеристика теплопотерь (Вт/м3 × K);
a = 0,54 + 22/(tв – tн) – коэффициент, который принимает во внимание климатический район;
d – коэффициент остекления (0,2–0,3);
S – площадь всего коттеджа на плане;
V – объем дома, ограниченный станами и крышей;
tв, tн –температуры внутри и снаружи.
A – площадь наружных стен.

Этот метод позволяет подсчитать мощность для отопления всего дома. Теплопотери в каждой комнате определяют в процентном соотношении ко всему зданию. При пропорциональном распределении теплопотерь следует иметь ввиду, что помещения с большим количеством окон и двумя и больше наружными стенами теряют на 20-30% больше других.

Общие теплопотери здания дают ориентир для подбора котла или другого центрального теплогенератора.

Материалы

Какими материалами лучше монтировать отопление частного дома, горячее водоснабжение и разводку холодной воды?

Условия эксплуатации

Отопление и водоснабжение дома с автономным нагревом воды эксплуатируются в тепличных с точки зрения нагрузок условиях:

• Давление в контуре ГВС равно давлению в магистрали холодного водоснабжения и обычно варьируется от 2 до 6-7 кгс/см2;
• В системе отопления давление еще ниже — 1,5 — 2,5 атмосферы;

Типичное давление в автономном отопительном контуре

• Гидроударов нет, и при минимальной вменяемости владельца дома быть не может;
• Как и отопление дома, водоснабжение не нагревается свыше 75 градусов.

Выводы? И трубы, и отопительные приборы можно подбирать без учета запаса прочности на случай форс-мажорных обстоятельств, ориентируясь только  на штатные параметры работы.

Трубы

Какими трубами лучше монтировать водоснабжение — отопление дома своими руками?

С точки зрения автора, наилучший выбор — полипропилен. На холодной воде используются трубы без армирования с рабочим давлением PN 10 и выше, на ГВС и отоплении — армированные алюминием или фиброй с номинальным давлением PN 20 — PN 25.

Водоснабжение — отопление в доме из бруса смонтировано полипропиленовыми трубами

Фото наглядно демонстрирует удлинение полипропиленовой трубы без армирования при нагреве

Как сделать водоснабжение и отопление дома из полипропиленовых труб (см. Монтаж системы водоснабжения из полипропиленновых труб)? Они соединяются низкотемпературной пайкой с помощью паяльника с тефлоновыми насадками.

Инструкция по монтажу соединения довольно проста:

1. Установите насадку соответствующего трубе размера;
2. Разогрейте паяльник до рабочих 260 градусов;
3. Если используете армированную алюминием трубу — зачистите армирование в области пайки шейвером. Зачистка позволит фитингу свариться с внутренней полимерной оболочкой трубы и исключит ее расслоение из-за коррозии алюминия;

Зачистка шейвером алюминиевого армирования

1. Наденьте фитинг на насадку и одновременно вставьте в нее с другой стороны трубу;
2. Через 5 секунд (для диаметра 16-20 мм) снимите детали с насадки, соедините их поступательным движением и зафиксируйте;
3. Как только расплав пластика схватится — можно переходить к следующему соединению.

Монтаж фитингового соединения на полипропилене

Отопительные приборы

В качестве отопительных приборов мы рекомендуем использовать алюминиевые секционные радиаторы. Они совмещают великолепную теплоотдачу на секцию (при стандартном размере в 500 мм по осям коллекторов — до 205 ватт) с очень демократичной стоимостью (от 240 рублей).

Эти недорогие отопительные приборы обладают великолепной теплоотдачей

Подготовка к проведению водопроводных и канализационных труб в квартирах

Приобретая квартиру в новом многоэтажном доме, любой владелец, прежде всего, столкнется с первоочередной задачей – сделать ремонт и смонтировать главные коммуникации. Как правило, в типичной новостройке будет установлена только отопительная система. Сначала предстоит монтаж водопровода и канализации.

Для этого требуется нарисовать схему разводки труб в соответствии с установкой сантехники. Нужно заранее определить, в каком месте помещения будут располагаться ванна, унитаз и необходимая бытовая техника. В этом случае целесообразно разработать проект (можно обратиться к профессиональному дизайнеру)

При этом важно помнить об удобстве использования элементов сантехники и начертить схему трубопровода правильно

Разводка водопроводных труб

Канализация, её обслуживание

Система канализации — комплекс инженерных сооружений, которые обеспечивают сбор грязных стоков жизнедеятельности человека, погодных осадков, промышленных выбросов, их очищение, переработку, утилизацию.

Для выведения загрязнений из жилых домов за их пределы устанавливается внутренняя канализация. Внешняя канализация отвечает за последующую очистку, слив.

Схема функционирования внутренней системы канализации выглядит так: через санузел грязная вода попадает в трубопроводы. Проходя через гидрозатвор, устраняются неприятные запахи. Затем нечистоты попадают в общий стояк, идут через прочистные и выпускные устройства, самотоком направляются в наружную городскую канализацию.

Не во всех домах нечистоты могут попасть в наружную канализацию. Это связано с расположением канализации в подвальном помещении. Для таких сооружений дополнительно устанавливают насосы.

В наружной части канализации продукты жизнедеятельности попадают в колодцы, насосные конструкции, а затем на очистные сооружения. Там, после очищения и обеззараживания, стоки сливаются в водоёмы.

Жители частных домов вынуждены устанавливать автономные стоки. Это так называемые выгребы, в которые сливается внутренняя канализация жилища. По мере наполнения специализированная техника (такая, как илососы) отвозит нечистоты на очистные сооружения. В выгребные ямы обязательно добавляют септики, которые убивают до 70—80% микробов.

Фото 4. Схема автономной канализации для частного дома. Конструкция имеет два резервуара, в первом из которых происходит очистка.

Дополнительная очистка возможна с помощью поля фильтрации. Это трубы, по которым текут отходы, попадают на подготовленную почву из гравия и песка. Также применяются кассетные фильтры, которые обеспечивают дополнительную очистку нечистот после обеззараживания септиком. Такую воду используют для технических нужд.

Автономные стоки меняют каждые 8—10 лет.

Выбор труб для системы водоснабжения и отопления

При монтаже системы водоснабжения и отопления особое внимание необходимо уделить выбору труб. Анатолий Гурин:

Анатолий Гурин:

– Основные материалы для труб это:

Медь

• Нержавеющая сталь
• Пластики.

Пластики могут быть сделаны из следующих материалов:

• Полипропилен PP-R или PP-RCT;
• Термостойкий полиэтилен PERT или PERT2;
• Сшитый полиэтилен PEX типов а,b или c;
• Трубы могут быть армированные или нет.

При прокладке трубопровода подводящего воду к дому необходимо помнить, что в зимний период времени, вода в нём может замёрзнуть. Есть три варианта решения этой проблемы:

• Утеплить трубу, заключив её в специальную теплоизоляционную оболочку;
• Заложить трубу на глубину ниже точки промерзания;

Особенности

Важным условием качественно функционирующей отопительной системы является правильно выполненная разводка. В случае создания отопительной системы в одноэтажном доме следует просто создавать замкнутый в кольцо контур, который располагается по всему периметру. При этом параллельно к нему подключается необходимое для нормального обогрева количество радиаторов. Если же планируется система для двух- или трехэтажного дома, то более рациональным будет создание такого замкнутого контура на каждом этаже с соединением их посредством одного или нескольких стояков.

Схема отопления двухэтажного загородного дома

Есть и несколько иной вариант построения системы – на каждом этаже располагаются отдельные разливы подачи теплоносителя и сбора обрата, которые соединены стояками. И уже от стояков отработанная жидкость направляется обратно в нагревательный котел. Однако такое отопление в загородном доме предполагает обязательное выравнивание температуры стояков, которое выполняется при помощи дросселирующей запорной арматуры.

Довольно часто у непрофессионалов, которые решили самостоятельно выполнить монтаж отопительной системы, возникает вопрос – как правильно монтировать радиаторы, оснащенные дополнительными боковыми пробками.

Кроме того, внутри не будет скапливаться ил. Еще один вариант подключения – по нижним пробкам. При таком подключении обязательным условием является наличие на каждом радиаторе дополнительного «воздушника».

Варианты подключения радиаторов отопления

Следует помнить, что, помимо отопительного котла, радиаторов и труб, система с принудительной циркуляцией теплоносителя непременно должна включать следующие элементы:

• расширительный бачок – он должен иметь объем, равный 10% от общего объема используемого в системе теплоносителя;
• предохранительный клапан – он крайне важен, поскольку с его помощью возможно достаточно быстро снизить повысившееся давление в трубах;
• воздухоотводчик – его необходимо устанавливать в верхней части отопительного контура. Основная задача элемента – сбор и отведение воздуха, который образует загородное отопление.
• циркуляционный насос – он обеспечивает достаточно быстрое перемещение теплоносителя в системе. Наиболее подходящим местом его установки является отрезок перед нагревательным котлом. При этом следует помнить, что насос устанавливается по току воды.

Основные элементы системы отопления

При приобретении элементов для создания отопительной системы многие испытывают трудности при выборе радиаторов. С одной стороны, недорогая модель может оказаться менее качественной, а вот дорогие просто не по карману, поскольку стоимость системы отопления загородного дома довольно велика. Решение весьма простое – следует выбирать алюминиевые радиаторы. Они отличаются и доступной стоимостью, и прекрасными характеристиками, да и отзывы всегда получают положительные.

Алюминиевые радиаторы отопления

При выборе отопительного элемента требуется еще раз все тщательно взвесить. Четко определите, для чего конкретно нужен котел – исключительно для обогрева помещения, или для нагрева дополнительного объема воды, которая будет использоваться в быту.

Газовое отопление

Прежде чем приступать к проектированию отопления загородного дома, следует определиться, какая именно система вам подходит. В большинстве случаев наиболее рациональным является подключение к газовой магистрали, поскольку данный вид топлива является наименее дорогим, соответственно – более доступным. В таком случае, после того, как подготовится смета отопительной системы, можно приступать к выбору основного элемента системы – отопительного котла. Здесь следует учитывать некоторые особенности:

в зависимости от основного назначения, можно выбрать котел – одноконтурный или двухконтурный. Если вам необходимо использовать данный элемент исключительно для отопительной системы – достаточно будет одноконтурного котла. В случае же, если котел необходим будет и для подогрева воды – выбирайте двухконтурные модели. Однако следует учитывать, что двухконтурные котлы не целесообразно использовать в домах, площадь которых превышает 300 м2. Более рациональным и выгодным решением является установка одноконтурной отопительной системы, которая дополнена газовой колонкой.

Различия одноконтурного и двухконтурного котлов

• котлы различаются по способу установки. Они монтируются на пол или же подвешиваются на стену. Вне зависимости от типа монтажа различают одноконтурные или двухконтурные модели. Следует учитывать, что настенные газовые котлы можно использовать для обогрева дома с небольшой площадью (до 200 м2), поскольку они отличаются довольно компактными размерами – то есть, подходят для маленького помещения, в котором каждый сантиметр площади используется с максимальной пользой. Если же площадь вашего дома достаточно велика, лучше использовать для его обогрева более мощные напольные котлы – они отличаются достаточно крупными габаритами.
• газовые отопительные котлы могут различаться по типу теплообменника. На сегодняшний день существуют модели с медными, стальными или чугунными элементами. Впрочем, модели с медными теплообменниками являются исключительно настенными – то есть, не подходят для больших домов. Между тем, многие специалисты сходятся на мнении, что наиболее рациональным является использовать котел с чугунными или стальными теплообменниками, поскольку эти материалы обладают более высокой прочностью, и соответственно – более продолжительным сроком эксплуатации.

Газовый котел со стальным теплообменником

продолжительное время обязательным элементом отопительной газовой системы был дымоход. Его труба обеспечивала достаточно быстрый и эффективный отвод из помещения продуктов горения. Однако сегодня использование котлов с необходимым наличием дымоходной трубы является довольно неудобным, поскольку их установка требует дополнительного оборудования. Существует более удобная модель турбированного котла. Он оснащен двумя контурами, один из которых подает кислород непосредственно в камеру сжигания газа, а другой отводит на улицу продукт горения. Внутри котла установлен специальный вентилятор, обеспечивающий тягу. Достоинством такого типа котла является простота его установки, большое количество моделей. Кроме того, такая модель пользуется спросом еще и потому, что при работе котла из помещения, где он установлен, не забирается кислород.

Дымоход парапетного газового котла

Альтернативное отопление для коттеджа или частного дома

В качестве альтернативных источников тепловой энергии чаще всего применяются тепловые насосы или солнечные коллекторы. Последние могут быть еще и источником электричества. Стоимость такого оборудования на данный момент астрономическая и позволить их себе могут только владельцы больших очень больших жилых объектов, где такие инвестиции окупятся за обозримый срок. В развитых странах правительства активно субсидируют применение такого оборудования. Ну а на пространстве бывшего СССР использование тепловых насосов и солнечных коллекторов оказывается гораздо дороже газа, угля и даже электричества.

Для чего требуется проектирование коммуникаций?

Проектирование коммуникаций является важным этапом строительства и обустройства жилья. Специалисты будут выявлять тепловые затраты вашего жилья, а еще оценят состояние конструкции (полы, потолки и стены), смогут подобрать строительные материалы, оборудование для прогревание воды и составят смету трат на 1 м2. С профессионально сделанным проектом вы сможете определиться со способом установки, размером, а также рассчитать уклон для канализации. Вкладывая средства в проектирование и монтаж коммуникаций один раз, вы сможете обеспечивать себе приятное пребывание в доме.

Схема по разводке отопления и водопровода

Во время замены старых или монтажа новых коммуникаций следует учесть особенности первоначальных строительных материалов и конструкции помещения. Эскиз разводки обязательно должен удобно вписываться в санитарный узел, а еще быть доступным для предположительного ремонта и подходить под интерьер. В квартирах разводка отопления будет спроектирована застройщиками в здании. Разводка водопровода нуждается в перепланировке.

Это можно сделать следующими способами:

• Коллекторным (отводы от раковины, ванны, унитаза будут идти отдельно, а еще они будут сходиться в коллекторной гребенке).
• Последовательным (одна из труб будет на санитарных узлах, а также отдельные вентили).
• Смешанным (некоторые приборы будут разведены через гребенку коллекторов, а остальные вне зависимости от них).

Схема разводки водоснабжения

На фото вы увидите пример коллекторной разводной схемы для водопровода. По красным линиям будет течь горячая вода, а по синим холодная. В частном доме будет такая же схема разводки. Если санитарный узел и кухня будут размещены близко, подойдут и последовательный развод

При наличии нескольких ванных комнат, стоит обратить внимание на схему коллекторного типа. Отопительная система будет в частном сектора создаваться с нуля

Типы разведения отопления могут быть:

• Коллекторным (единый пульт управления, можно отрегулировать температурный режим радиатором, а недостатком станет большой расход материалов).
• Двухтрубные (применяют дроссели на приборы отопления, а радиаторы будут выполнять функцию перемычки между труб).
• Однотрубное, то есть барачный тип (по всему дому прокладывают трубы большого размера, а приборы отопления ставят параллельно).

Хорошая планировка, установка конструкций от инженерных сетей специалистами, использование высококачественных материалов даст шанс проконтролировать все на исправность, а также качество поставляемых услуг. Это станет залогом экономного использования, продолжительной эксплуатации и возможность быть хозяином в удобном и уютном доме.

Система отопления

Система отопления позволяет поддерживать температурный режим в холодное время года. Согреть свое жилище можно с помощью централизованных источников и в независимом режиме.

Автономная система отопления позволяет регулировать температурный режим в доме или квартире.

При проектировании системы отопления учитывается несколько факторов:

• для квартиры или дома оно проводится;
• какой результат ожидаете;
• материальные затраты.

Система подачи отопления бывает:

• водяной;
• воздушной;
• электрической;
• «тёплый пол», другие виды.

Важно! Схема проектирования системы отопления зависит от типа теплоносителя. Проект составляет специалист, учитывая все особенности инженерной конструкции, выбранного источника тепла

Система водяного отопления занимает ведущую позицию среди других систем. Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ.

Фото 3. Водяное отопление частного дома. В радиаторы, установленные на стенах, поступает нагретая жидкость от отопительного прибора.

Схема работы предельно ясная: отопительный котёл нагревает воду, она циркулирует по всей сети. После остывания, под воздействием разного давления, нагревается, поступает в отопительные приборы. Такая конструкция включает: котёл, циркулирующий насос, мембранный бак.

Система воздушного отопления работает благодаря рециркуляции тёплых потоков воздуха. Для этого применяют калориферы.

При установке электронной системы отопления необходимо учитывать общее напряжение в сети инженерного здания, чтоб избежать перегрузки и последующего выключения электричества. Проектировщик составит необходимую схему системы, определит уровень нагрузки. Этот вид обогрева экономный, его применяют в доме, квартире. Конвектор даёт возможность установить необходимый температурный режим. Холодный воздух попадает в нагревательные элементы прибора, подаёт в помещение теплые воздушные массы.

Автономная система отопления включает:

• котёл;
• трубы (из полимеров, металлопластика, стали, меди);
• радиаторы;
• насосы для циркуляции воздуха внутри системы.

Отопительная система на твердом топливе

Несмотря на то, что отопление загородных домов, работающее на дровах, было создано достаточно давно, оно по-прежнему весьма актуально. Особенно востребован данный вид отопления в небольших загородных домах, которые весьма отдалены от газовой магистрали или попросту не имеют возможности к ней подключаться. Да и просто для многих небольшой камин с потрескивающими дровами – непременный атрибут отдыха.

Такое устройство просто в обращении и, что довольно важно, – позволяет значительно снизить вред выбрасываемых в атмосферу отходов. Чем же отличаются котлы данного типа? Прежде всего, они состоят из двух камер сгорания

В первой сгорает непосредственно твердое топливо (дрова), а во второй – древесный газ, выделяемый во время горения. Для его полного сгорания требуется повышенная температура. Весомое преимущество пиролизных котлов еще и в том, что камера для сгорания дров довольно велика – такой котел может работать на протяжении суток без восполнения горючего в камере.

Твердотопливный пиролизный котел

В загородном доме всегда можно смонтировать пиролизную печь. Обладая теми же способностями, что и пиролизный котел, она позволит достаточно быстро обогреть небольшой дом. Кроме того, уровень тепла будет продолжительное время удерживаться на одном месте.
