Какое оборудование необходимо для водяного теплого пола?
В состав оборудования современного водяного теплого пола должно войти:
Труба диаметром 16 мм из сшитого полиэтилена из расчета 7-8 метров погонной длины на квадратный метр площади дома.
Фиксаторы поворота из расчета две штуки на один контур теплого пола.
Смесительный узел для теплого пола, который обвязываем с котлом (по выбору котла для отопления дома здесь) обязателен к применению. Не нужно городить огород и возьмите готовый.
Коллектор с расходомерами (не пожалейте денег и возьмите с ними, так проще отрегулировать потоки в контурах) количество контуров рассчитывается конкретно на объекте, но если примерно, то поделите свою площадь этажа на 13 и получите количество контуров. Допустим на 100 метровый этаж дома достаточно коллектора на 8 выходов. Однако если вы захотите сделать отдельно регулируемые контура в каждом помещении то тогда нужно исходить уже из этого.
И все, что не относится к оборудованию: маты, гофра, клей…
Что необходимо купить заранее:
В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:
- Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
- Коллектор для водяного теплого пола;
- Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
- Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
- Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
- Пластиковые хомуты;
- Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.
Видео: монтаж теплого водяного пола
Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.
В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.
Делаем водяной теплый пол
Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.
Подготовка чернового пола
Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.
Укладка утеплителя
Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.
Сверление отверстий для «грибков»
Плиты утеплителя крепятся к полу
Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.
Соединение полотен армирующей сетки
Сверление отверстий под крепежи
Фиксация армирующей сетки
Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.
Установленный коллектор теплого пола
Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.
Компенсационная лента
Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.
Укладка труб для контура теплого пола
Калькулятор длины контура труб теплого пола
Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.
Подключение труб к коллектору
Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня
Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см
Установлены маяки
Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.
Заливается стяжка
Видео – Монтаж водяного теплого пола
Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.
Монтаж водяного теплого пола
Если владелец решил уложить водный теплый пол своими руками, то главной его задачей является демонтаж всех слоев пола вплоть до бетонного или древесного основания. Собирать конструкцию можно только на очищенном основании с предварительным устранением его дефектов.
Обычно мелкие трещины, сколы и отслоения заделываются шпатлевкой, а неровности более 5 миллиметров устраняются при создании качественной стяжки. Естественно, выбор материала для заливки нового основания остается за владельцем, который вправе использовать дешевый бетон или высокопрочные самовыравнивающиеся составы.
В качестве гидроизоляционного материала лучше всего использовать плотный полиэтилен, толщина которого составляет более 250 микрометров. Также этот слой будет обладать пароизоляционными характеристиками, что позволит защитить полы не только от внешнего воздействия влаги, но и от конденсации ее непосредственно внутри перекрытия.
Поскольку полиэтилен необходимого размера подобрать достаточно сложно, то следует закрепить раскроенные листы внахлест с заступом в 12 сантиметров. Швы при этом заделываются скотчем, а пленка укладывается не только на пол, но и крепится к стенам по всему периметру, что позволяет также защитить стыки от попадания в них влаги. После того, как укладка водяного теплого пола своими руками будет завершена, можно будет удалить выступающие куски материала при помощи обычного ножа.
Он обладает рядом положительных характеристик:
- отличная изоляция от потерь тепла и попадания в помещение холодных воздушных масс. Причем теплоотражающие характеристики не хуже, чем у алюминия;
- высокая устойчивость к воспламенению;
- экологическая чистота и безвредность для человеческого организма;
- влагоотталкивающий эффект и т.д.
Водяной теплый пол и нюансы укладки слоев
Поскольку хозяина частного дома жилищно-коммунальные службы не могут ограничить в выборе используемых элементов, то использовать водяной теплый пол крайне выгодно. По сути это сетка труб, по которым циркулирует нагретый теплоноситель, представленный водой. Система водяного теплого пола при этом равномерно прогревает все помещение благодаря законам циркуляции воздуха.
Нагретые воздушные массы поднимаются к потолку, а холодны снизу нагреваются от вмонтированного в пол отопительного контура. На фото систему теплого пола заметить нельзя, а вот ощутить лично труда не составит, поскольку в помещении всегда будет тепло и уют.
Как единая система теплый пол водяной имеет структуру, состоящую из нескольких слоев. Специалисты называют ее «пирогом».
Состоит такой пол по стандарту из следующих слоев:
- основание – черновой бетонный или деревянный пол;
- гидроизоляционный слой, дополненный специальной клеящейся строительной лентой;
- теплоизоляционный слой, защищающий помещение от потерь тепла и направляющий прогретые воздушные массы исключительно вверх внутрь комнаты;
- система водяных труб отопительного контура;
- стяжка, в которую осуществляется закладка контура;
- облицовочное напольное покрытие.
Монтаж труб водяного теплого пола и заливка стяжки
В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.
Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке
Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт
Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам
Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.
Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.
Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.
Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.
Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей
Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением
Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия
Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.
Важные нюансы формирования стяжки теплого пола
Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.
- Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
- Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.
Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.
Сначала нужно все продумать
Технология укладки теплого водяного пола требует проведения проектирования – это задача весьма непростая, но необходимая. Во многом от того, как она будет исполнена, зависит качественное выполнение монтажа пола и эффективность его работы в дальнейшем.
Осуществляется проектирование с целью правильного расчета количества необходимых материалов и элементов конструкции системы. Для обеспечения надежного функционирования такого пола следует учесть большое количество различных нюансов, в том числе:
- Высота и форма помещения
- Площадь обогрева
- Желаемая температура в комнате
- Особенности труб и других материалов
Радует то, что сегодня проектирование монтажа можно провести с помощью специальных компьютерных программ, которые предоставляются производителями. Исходя из полученных данных, приобретается материал и разрабатывается процесс укладки.
В первую очередь составляется схема, выбирается место для коллекторов, а также полы разделяются на отдельные контуры.
https://youtube.com/watch?v=-JSEBUJGkZs
На стадии проектирования определяется расположение компенсационных швов. При этом следует учесть, что контур надо уложить таким образом, чтобы трубы и деформационное пространство не пересекались.
Также надо обсудить расположение в помещении мебели и предметов сантехники. Под мебелью трубы лучше не укладывать, так как дерево от высоких температур может рассохнуться. Ну и, конечно, это будут лишние затраты, не приносящие полезных результатов.
Используемые виды труб
Сегодня «теплые полы», как и другие трубопроводные системы в пределах дома, выполняют из полимерных труб.
Долгое время наиболее популярными оставались металлопластиковые трубы, сейчас все активнее применяются трубы из сшитого полиэтилена.
Главное достоинство этих материалов с точки зрения возможности устройства ТП состоит в способности гнуться.
Благодаря этому, контур можно выполнить из одного цельного отрезка трубы, в результате чего риск протечек сводится к нулю. Проще всего работать с металлопластиковой трубой, так как она после сгибания держит форму. Полиэтилен же стремится разогнуться, поэтому его приходится фиксировать более жестко.
Для устройства ТП применяют и полипропиленовые трубы. Гнуть их нельзя, поэтому контур приходится набирать из отдельных элементов – труб и колен. Тем не менее, полипропиленовый контур является столь же надежным в плане протечек, как и выполненный из цельного куска металлопластиковой трубы.
Дело в том, что полипропиленовые детали при помощи сварки фактически соединяются в одно цельное изделие. Поэтому противоречий с нормами, запрещающими скрытую прокладку участков трубопроводов с разъемными соединениями, не возникает.
Важно знать, что полипропилен сильно меняется в размерах при изменении температуры (коэффициент температурного расширения составляет 0,15 мм/м*градус против 0,026 мм/м*градус для металлопластика). Поэтому при устройстве ТП и систем отопления вообще нужно применять армированные трубы, у которых упомянутый коэффициент в 10 раз ниже
Трубы из сшитого полиэтилена
Более удобными в монтаже являются полипропиленовые трубы с армированием из стекловолокна, так как при сварке они не нуждаются в дополнительной обработке (стекловолокно подобно основному материалу не боится коррозии).
А вот при использовании труб с алюминиевым армированием последнее в месте сварки приходится счищать специальным инструментом. Если сварку выполнить без зачистки алюминия, он будет контактировать с водой, что приведет к развитию коррозии и, как следствие, потере трубой прочности и разгерметизации соединения.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Смотрите это видео на YouTube
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

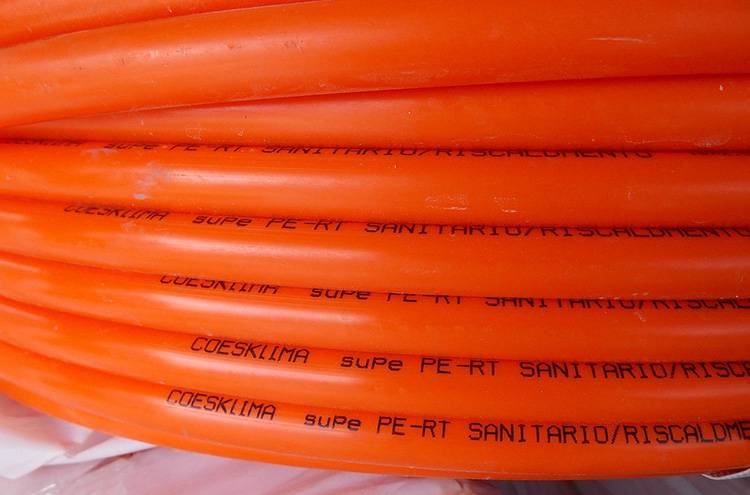

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
Выбор схемы укладки контура и его монтаж
Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха
От схемы укладки нагревательного элемента зависит уровень прогрева помещения:
- «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
- «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.
Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько. Помимо этого, каждая комната должна иметь отдельный контур.
Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.
Правила монтажа коллектора
Рисунок 2. Схема подключения теплого пола.
Теплые полы водяные подключаются к специальному коллектору, который позволяет распределять теплоноситель. Коллектор устанавливается в специальный шкаф, в который заводятся подающие, возвратные трубы (рис. 2). Это позволяет от котла или другого источника теплоносителя воду направить по трубам системы. После ее прохождения теплоноситель возвращается в котел для нагрева, т.е. происходит циркуляция.
Коллекторный шкаф не отличается большими размерами, но место для него надо выбирать внимательно. Тут будут находиться все входы/выходы труб, поэтому лучше всего ставить невысоко от пола, около греющего котла или источника теплоносителя.
Для соединения применяются специальные компрессорные фитинги.
Устройство теплого пола в квартире
Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.
Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.
Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:
- Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
- Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
- Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
- Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.
Элементы теплового узла водяного теплого пола в квартире
Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением
При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.
