Особенности установки жидкотопливного котла: монтажные правила

Обслуживание

Дизельному котлу отопления требуется регулярное обслуживание для беспрерывной и долговечной работы. Доверить это лучше специализированным сервисным центрам, сертифицированным производителем котельного оборудования.

Списки и расположение сервисных центров можно узнать на сайте производителя. В число обязательных регламентных работ, проводимых минимум один раз в год перед началом отопительного сезона, включают:

визуальный осмотр котла (горелки, теплообменника и обвязки), чистка;
чистка камеры сгорания и дымохода;
замена топливного фильтра;
замена форсунки;
чистка электродов зажигания и выставление регламентируемого расстояния от форсунки согласно инструкции;
проверка настроек давления топлива и работы вентилятора.

После отопительного сезона важно правильно перевести оборудование в режим консервации. Для этого определяется индивидуальный набор действий для различных моделей дизельных котлов и горелок согласно установкам производителя

В общем случае заменяется заглушками форсунка и шланги для подачи топлива.

В ходе эксплуатации, возможно, потребуется замена топливного фильтра или чистка электродов зажигания. Частоту смены при использовании оригинальных запчастей оговорено в инструкции к устройству.

При возникновении любых внештатных ситуаций с нарушением режима горения, автоматика котла или горелки предупредит пользователя сигнальным светодиодом или звуком.

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Основные виды отопительных дизельных котлов

Существует отдельная классификация аппаратов отопления, которые работают на жидком топливе в зависимости от выбранного признака.

В зависимости от способа нагрева воды выделяют следующие устройства:

Одноконтурные котлы – служат только в качестве отопительной системы дома.
Двухконтурные модели – эффективный способ обогрева помещений и обеспечения зданий горячей водой.
Установки с бойлером – работают по принципу накопительной системы и обеспечивают помещение и теплом, и горячим водоснабжением.

По принципу сгорания жидкого топлива различают:

Классические или традиционные котлы – работают аналогично газовой установке.
Конденсационные устройства – используют не только выработанное от сгорания солярки тепло, но и тепловую энергию от влажного конденсата.

Покупка конденсационного котла очень дорогостоящий вариант, но его экономичность и результативность покрывает эти затраты в процессе эксплуатации.

Схема монтажа твердотопливного котла с циркуляционным насосом

Система с насосом может быть только закрытой. Преимущества принудительной циркуляции очевидны:

высокая скорость движения теплоносителя, равномерный прогрев всех помещений;
не требуются трубы большого диаметра;
нет сложностей в монтаже трубопровода: не нужно соблюдать уклон, непринципиальна высота размещения мембранного бака.

Поскольку в системе с принудительной циркуляцией давление выше, требования к группе безопасности тоже повышенные.

Монтаж такого контура предусматривает возможность перехода на естественную циркуляцию в случае поломки насоса или перебоев с электроэнергией: насос подсоединяют параллельно, на байпасе с отсекающими вентилями. Магистральная труба и насос на байпасе

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

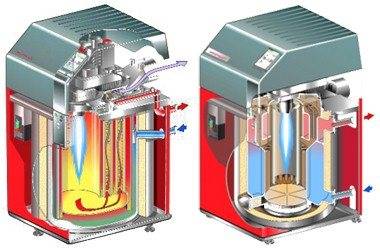

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

О дровах

Как уже говорилось выше, качество топлива имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям

Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой

Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания. Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.

Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла

Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.

О различиях дров и их разновидностях можно более подробно прочесть в статье Плюсы и минусы различных видов твердого топлива для котлов: древесина и её производные.

В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.

Полено полену рознь

Берёзовые дрова

Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.

Сажа на теплообменнике котла

Ольховые дрова

Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.

Осиновые дрова

Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.

Сосновые дрова

Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.

Дрова в складометре

Еловые дрова

Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.

Тополевые дрова

Тополь горит жарко, но быстро сгорает.

Дрова из яблони и груши

Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.

Дубовые, буковые, ясеневые дрова

Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.

Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.

Функции, предназначение и характеристики

Эта специальная перегородка является обязательной частью каналов, отвечающих за дымовой отвод. Ее наличие гарантирует безопасную эксплуатацию установленной печи или камина, так как обеспечивает пожароустойчивость всей отопительной системы в помещении. Она полностью дублирует сечение и площадь дымоходного просвета. При закрытии следует учитывать сезонность, так как зимой позволено задвигать заслонку на половину длины, а летом открывать полностью. Глухое перекрытие запрещено.

Ее маневренность дает возможность увеличивать или уменьшать трубное сечение, что усиливает или ослабляет воздушную подачу после печной растопки соответственно.

Внешне данная заслонка имеет вид небольшой металлической пластинки, которая регулируется посредством ручки, расположенной снаружи. Это обеспечивает ручную регулировку, позволяя владельцу самостоятельно изменять положение перегородки. Независимо от типа конструкции, она монтируется посредством помещения внутрь трубы с дальнейшей фиксацией хомутом.

Шибер-задвижка для дымохода отвечает за несколько функций:

Усиливает тягу при неблагоприятной погоде.
Нагнетает воздух, повышающий силу горения.
Снижает тягу при ветреной погоде.
Предотвращает тепловую утечку при прогревании каменки.
Уменьшает интенсивность горения, позволяя экономить на топливе.

Первый запуск системы отопления

Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть. Когда температура теплоносителя в системе достигнет 85оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.

Заслонки позволяют отрегулировать объём вторичного воздуха и таким образом повысить экономичность котла отопления.

Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая

Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе

Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.

Проектирование и монтаж газового отопления

Одно из главных требований к котельной с газовым котлом — правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

эскиз;
технико-экономическую разработку;
составление монтажных схем;
составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной. контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
Врезка в газопровод и подключение дома к общей линии.
Установка и подключение котла к системе.
Подача теплоносителя в систему, выполнение пробных запусков и проверки.

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
Монтируют в проем оцинкованный короб – это будет проходной узел.
Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

4 Применение коллектора

При обвязке более мощных пиролизных котлов длительного горения, например, таких как Корди АОТВ-100, используется коллектор. Такая схема применяется в больших помещениях и многоэтажных зданиях. Очень часто вместе с коллектором устанавливается гидрострелка и смесительный узел.

Эта система позволяет обвязать каждый отопительный прибор отдельными трубопроводами. Коллектор служит для распределения теплоносителя по контурам, гидрострелка регулирует температуру и давление, а смесительный узел обеспечивает его смешивание.

Популярны коллекторы, выполненные из полипропилена. Этот материал облегчает сборку устройства. Полностью обвязку котла с коллектором можно выполнить самостоятельно, но настройку оборудования лучше доверить специалистам. После правильной настройки значительно легче будет управлять системой, и снизится нагрузка на котловое оборудование.

Конструктивные особенности жидкотопливных котлов

Котел на дизельном топливе по своему устройству и принципу работы напоминает газовый агрегат, однако имеет ряд характерных особенностей. Вне зависимости от фирмы изготовителя, в конструкцию большинства жидкотопливных теплообразующих устройств входят следующие основные элементы:

камера сгорания;
теплообменник;
дизельная горелка;
топливный насос;
управляющая автоматика;
система дымоотвода.

В зависимости от типа котла и производителя все основные элементы могут быть собраны как в едином корпусе, так и иметь раздельную конструкцию.

Камера сгорания жидкотопливного котла чаще всего имеет форму цилиндра и имеет надежную теплоизоляцию снаружи.

Теплообменники в большинстве случаев представляют собой рекуператоры, в которых теплота горячих газов передается на теплоноситель через разделяющую стенку. Материалами изготовления теплообменников для жидкотопливных агрегатов служат: медь, чугун, простая и высоколегированная сталь.

Например, двухконтурный дизельный котел имеет сразу два теплообменника, причем, сделаны они могут быть из разных материалов. Один контур с теплоносителем обогревает дом, второй обеспечивает домовладение горячей водой.

На рынке теплового оборудования для бытового использования можно встретить дизельное оборудование, в комплектацию которого входит два вида горелок: для дизельного горючего и для газа. Это делает возможным работу котла на различных видах топлива — как на продуктах нефтепереработки, так и на газе. Заменить горелку в комбинированном котле вполне по силам самому, однако его подсоединение обязательно требует присутствия техперсонала газовой службы и наличия разрешительной документации.

Жидкотопливные горелки могут иметь различную конструкцию. Главное, чтобы форсунка обеспечивала правильное (конусообразное) распыление топлива под нужным углом, и его эффективное горение.

Для обеспечения горения топлива необходимы следующие элементы:

топливный насос;
форсунка;
фильтр тонкой очистки;
манометр;
датчик температуры теплоносителя;
пульт управления.

Дизельный одноконтурный котел предназначен только для отапливания и имеет по сравнению с двухконтурным агрегатом менее сложную систему автоматики. Практически все бытовые дизельные тепловые агрегаты энергозависимы и требуют подключения к стационарной или автономной системе электроснабжения, как электрокотлы. При подключении автоматических устройств, работа жидкотопливных агрегатов не требует вмешательства человека. Необходимо только вовремя пополнять запасы топлива и проводить периодическое обслуживание оборудования.

Система дымоотвода жидкотопливного котла может иметь как обычный вид, когда воздух в горелку засасывается непосредственно из помещения, так и иметь коаксиальное строение. Коаксиальный дымоход обеспечивает приток воздуха в камеру сгорания с улицы, одновременно подогревая его. Такие известные производители как Будерус (Buderus) и Китурами(Kiturami) отдают предпочтение коаксиальным конструкциям.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

Болгарка;
Абразивные круги- отрезной и шлифовальный;
Дрель;
Метчик и масло для смазки резьбы;
Молоток;
Плоскогубцы;
Тиски;
Сварка и электроды;
Керн;
Рулетка;
Циркуль;
Маркер.

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

Нержавеющая трубка 6мм;
Болты 8мм -2 шт;
Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Измеряем рулеткой размеры внутреннего сечения канала;
Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
Не забудьте в готовой задвижке сделать проем для выпуска газа;
Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.
Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

подача в котел достаточного количества кислорода для поддержания процесса горения;
вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
компенсация использованного в процессе горения количества воздуха.

Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: “Как выбрать дымосос для твердотопливного котла – виды, различия”). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

Разводные ключи и дюбеля;
строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
калибратор для развальцевания труб;
вентили, краны — для крепления запорных механизмов;
листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Советы специалистов

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

Размещение в топке камина либо печи;
Крепление по принципу «труба в трубу»;
Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.
