Схема открытой системы отопления с баком и циркуляционным насосом

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейнеСделать опорную площадкуБак на ножках можно установить на полу

Давление в закрытой системе

Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:

• Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
• Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.

Давление в закрытой системе

Подсоединение котла к источникам питания

Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления

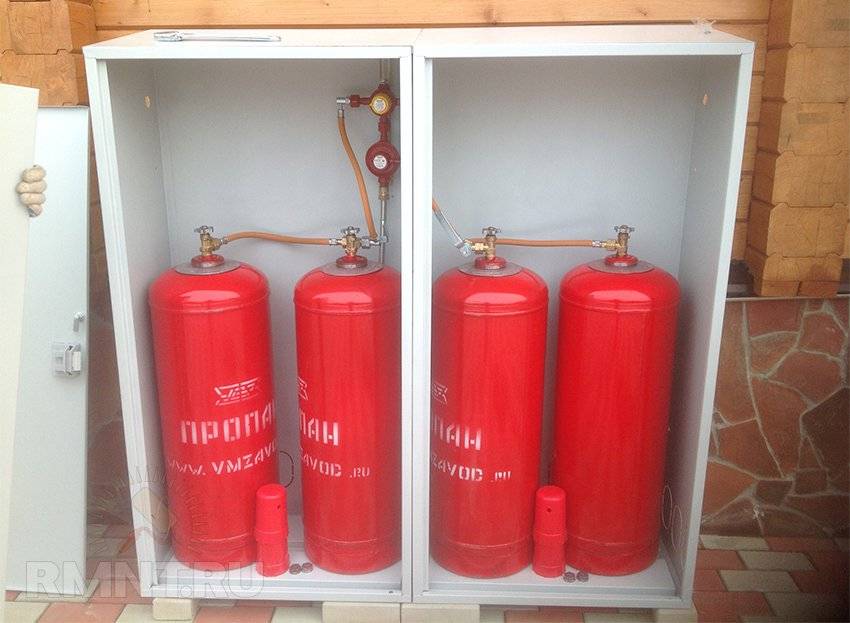

При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

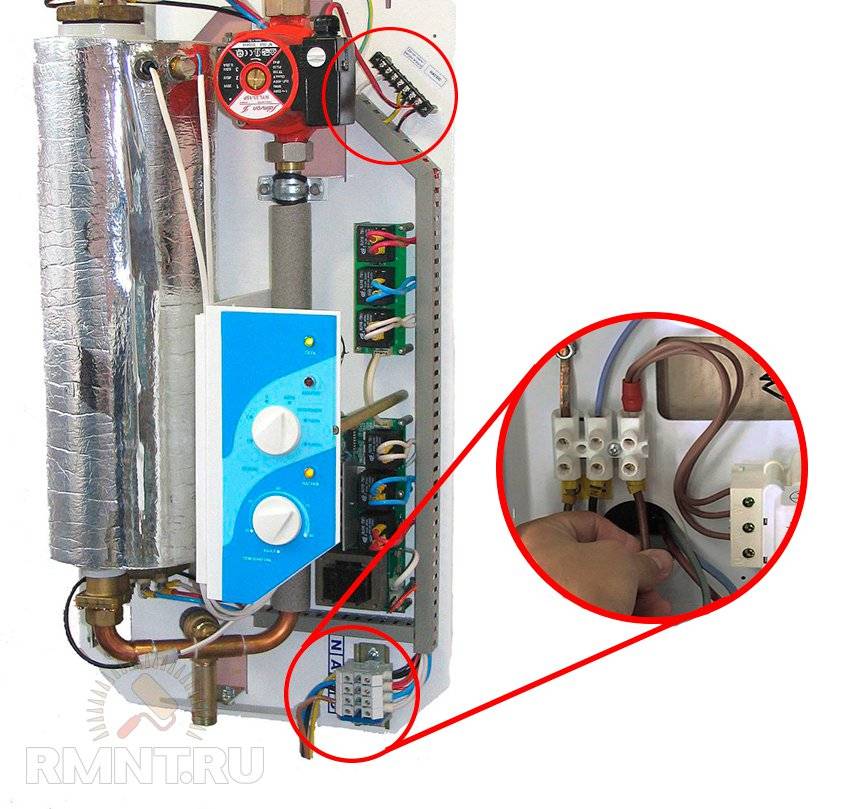

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Плюсы и минусы

У закрытой системы отопления есть свои положительные и отрицательные стороны:

1. Установка осуществляется намного быстрее, чем обустройство открытого типа.

2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.

3. Даже с трубами малого диаметра эффективность сохраняется.

4. Невозможность попадания кислорода предполагает защиту от коррозии.

5. В качестве носителя в системе отопления используется вода или антифриз.

6. Расширительный бак можно устанавливать рядом с котлом.

7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.

В качестве недостатков отмечены следующие факторы:

• Использование насоса подразумевает зависимость от электричества.
• Для закрытого типа требуется бак большого объема.
• Без автоматики достаточно трудно регулировать температуру и давление.
• Если планируется использовать принудительно, требуется установка насоса.

Основные нюансы настройки и запуска

Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м 2. Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее

Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов

Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.

Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.

Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.

В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.

Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали

Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

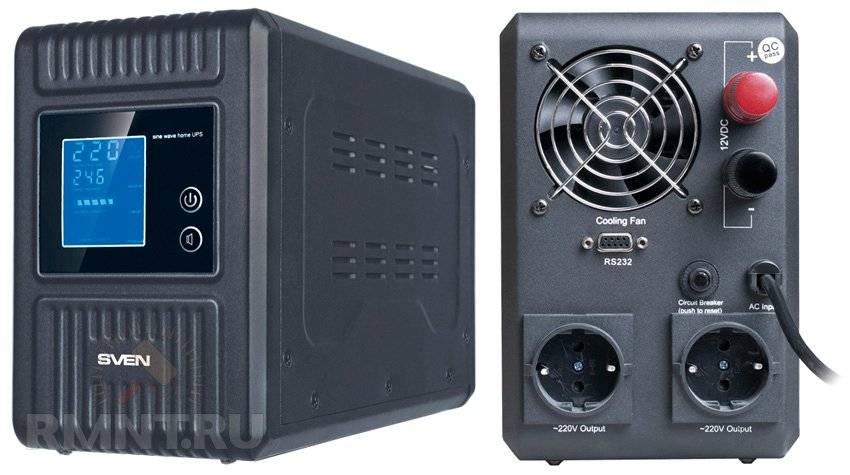

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.

Отопление в доме представляет собой сложное устройство. До недавнего времени практически повсеместно использовалась система, в которой теплоноситель естественно циркулировал по ней. Но в этой системе имеется много недочетов, а значительные повышения тарифов на газ и электроэнергию сделали ее дорогостоящей. Так, всё больше людей начало устанавливать у себя дома систему отопления с принудительной циркуляцией тепла, о которой мы поговорим далее.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку. От него на каждом этаже отходит горизонтальная труба, проходящая последовательно по всем батареям на данном этаже.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

При этом типе разводки горячий теплоноситель поднимается на самый верхний этаж или чердак, а оттуда по вертикальным стоякам проходит через все этажи до самого нижнего. Там стояки объединяются в обратную магистраль. Существенный недостаток этой системы — неравномерный нагрев на разных этажах, который не поддается регулировке при проточной системе.

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

• Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
• Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
• Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Комплектация открытой системы

Отопление открытой разновидности выполняется с использованием следующих комплектующих элементов:

• котел;
• расширительный бак (атмосферная разновидность);
• водопроводные трубы;
• радиаторы отопления;
• обратный трубопровод;
• циркуляционный насос (если используется водяное отопление открытого типа с насосом);
• кран первичного заполнения;
• вентиль для слива воды.

Рассмотрим подробно особенности и характеристики основных составляющих элементов.

Котел

При устройстве отопления открытого типа можно использовать следующие разновидности котлов:

1. Агрегаты, работающие на газовом топливе, применяют там, где к дому можно проложить газовую магистраль. Этот вариант самый выгодный по причине доступной цены энергоресурсов. Однако предварительно придется делать проект и согласовывать его в соответствующих службах.
2. Твердотопливные котлы можно использовать в регионах, где легко можно купить уголь или заготовить дрова. Современные приборы довольно экономичные, имеют высокий КПД и не нуждаются в постоянном контроле.
3. Электрические бойлеры применяют реже, потому что они проигрывают в экономичности другим разновидностям.

1. Комбинированные многофункциональные котлы являются оптимальным решением, потому что могут работать в нескольких режимах с использованием разных энергоносителей.

Циркуляционный насос

Хоть открытый контур и может работать на естественной циркуляции, если есть возможность, то лучше установить насос. Так удастся увеличить эффективность отопления. Хоть прибор и потребляет электроэнергию, он дает существенную экономию основного энергоносителя, который использует котел.

При выборе подходящего насоса учитывают диаметр трубы, куда он будет врезаться, производительность агрегата и напор жидкости. Выбор насоса осуществляется с учетом его технических характеристик под конкретную отопительную систему.

Расширительный бак

Бачок можно сделать самостоятельно или купить готовый. Лучше применять емкости из нержавеющего металла. Бак должен иметь съемную или откидную крышку для контроля уровня жидкости. Сверху устанавливается патрубок для стока лишней воды.

Существует несколько вариантов установки расширительной емкости:

• в наивысшей точке;
• на обратке;
• на дальнем стояке;
• с насосом, который установлен на подаче.

Радиаторы отопления

Вы можете использовать следующие виды радиаторов:

1. Чугунные батареи идеально подходят для открытого отопления. За счет высокой инертности чугунных радиаторов достигается внушительная экономия на энергоносителе.
2. Стальные батареи легкие и недорогие. Если они имеют антикоррозионное покрытие, то прослужат довольно долго. Однако в открытых контурах их лучше не применять из-за быстрого остывания, что приведет к частой работе котла и значительным расходам энергоресурсов.
3. Алюминиевые радиаторы легко и быстро устанавливаются и отличаются долговечностью. Они обладают высокой теплоотдачей и хорошей тепловой емкостью. Однако алюминий подвержен кислородной коррозии, поэтому выбирайте приборы с антикоррозионным покрытием.
4. Биметаллические радиаторы хоть и дорогие, но объединяют в себе достоинства всех вышеперечисленных батарей. Они подходят для отопительных систем с высоким давлением. Однако монтировать их в частных домах с открытым контуром, в котором поддерживается атмосферное давление, нецелесообразно.

Трубы открытой системы отопления

Для устройства отопительного контура важно выбрать трубы из подходящего материала, а также определиться с их диаметром. Для устройства открытого отопления можно выбрать следующие варианты:

Для устройства открытого отопления можно выбрать следующие варианты:

• стальные и металлические трубы почти не используются сегодня, потому что очень тяжеловесные и сложно монтируются;
• медные трубопроводы качественные, надежные, но дорогостоящие;
• металлопластиковые трубы довольно качественные, но надежность фитинговых соединений оставляет желать лучшего и нуждается в постоянном контроле протечек;
• самым лучшим вариантом считаются трубопроводы из сшитого полиэтилена с армированием и защитой от кислородного окисления (они очень надежные и легко монтируются);
• самый недорогой вариант – это использование полипропиленовых труб с армированием стекловолокном (для монтажа понадобится сварочный аппарат, который можно взять в аренду).

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.
