Полимерные колодцы
Пластиковый колодец
Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.
Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.
Благодаря этому появилась возможность значительного уменьшения размеров изделий.
Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.
Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.
Техническое оснащение
Бывает, что в целях удешевления проектов из состава колодца канализационного предпринимают попытку исключить лотковую часть, оставляя дно гладким. Однако в процессе эксплуатации принятие такого решения дает обратный экономический эффект, который связан с сильным засорением мусором крупных фракций, что в конечном итоге приводит к увеличению сопротивления потоку воды и, как следствие, скоротечному износу конструкций.
Кинета (лоток) с направляющими канавками
Из-за особенностей конструкции пластмассовые канализационные колодцы находят применение в системах канализации в виде поворотного, тройникового и прямопроходного колодца.
Они устанавливаются с соблюдением определенных промежутков, как на прямых участках трасс канализации, так и на поворотных траекториях и перепадах, а также в месте каждого изменения направления трассы, таких как поворот, присоединение (колодец-тройник) и т.п.
При изготовлении технических и инспекционных колодцев используются пластиковые трубы, которые оснащены элементами для подвода дренажа. Габаритные размеры труб определяются необходимостью размещения внутри специалиста, обслуживающего системы, ведь он является необходимым при проведении манипуляций по очистке дренажей водой под давлением.
Нюансы гидроизоляционных работ
Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах. При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.
Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.
В качестве гидроизолирующих составов применяют 3 вида изоляции:
- битумно-полимерную;
- цементно-полимерную;
- полимерную.
К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.
Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси (+)
Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.
Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.
Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.
Преимущества и недостатки сооружения
Пластиковые колодцы выгодно отличаются от бетонных:
- Пластик не подвержен разрушительному воздействию внешней среды. В отличие от бетонных материалов, у этого материала нет срока годности, под действием перепада температур и влаги материал не разрушается.
- Малый (в сравнении с бетоном) вес конструкции. Самая тяжёлая часть — установочная платформа, средний вес которой находится в пределах 450 кг. Установка такого сооружения требует усилий 2-3 человек, без привлечения спецтехники. Бетонная же платформа весит более полутора тонн, поэтому самостоятельно её установить невозможно, при этом привлечение техники и людей резко повышает стоимость монтажа.
- Устойчивость к образованию загрязнений на стенках. Гладкость полимеров, их индифферентность к органике не позволяет бактериям закрепляться и размножаться на внутренних стенках. Пластиковый колодец не требует технического обслуживания и не зарастает органическими отложениями, как это бывает с пористым бетоном.
- Устойчивость к механическим воздействиям. Полимерная конструкция обладает стойкостью к воздействию вибрации и перепаду температур. Этот материал способен деформироваться при определённых условиях, но без потери структуры и целостности. Благодаря этим качествам, пластиковые колодцы доступны для монтажа и длительной эксплуатации в разных климатических зонах, вблизи железнодорожных и автомобильных путей.
- Природа материала позволяет конструировать и монтировать колодцы разных конфигураций. Возможность герметично сварить сегменты конструкции, особо ценна там, где рельеф не позволяет установить классические прямые кольца.
- Монтаж полимерного колодца можно проводить в любое время года. Не мешает установке наличие высоких грунтовых вод, мороз.
- Высокая прочность. Гофрированные стенки не уступают по прочности бетонным кольцам.
- Низкая стоимость материала плюс возможность самостоятельного монтажа. Доставку и установку можно провести максимально дешёво, не привлекая дорогостоящую технику и дополнительных работников.
Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб
При этом, как и колодцы из других материалов, конструкция требует ухода: дно потребуется периодически чистить, проводить профилактические осмотры насосов и фильтров. Обязательно следует установить верхнюю крышку.
СМОТРОВЫЕ КОЛОДЦЫ
4.14. Смотровые колодцы на канализационных сетях всех систем надлежит предусматривать:
в местах присоединений;
в местах изменения направления, уклонов и диаметров трубопроводов;
на прямых участках на расстояниях в зависимости от диаметра труб: 150 мм – 35 м, 200-450 мм – 50 м, 500-600 мм – 75 м, 700-900 мм – 100 м, 1000-1400 мм – 150 м, 1500-2000 мм – 200 м, свыше 2000 мм – 250-300 м.
4.15. Размеры в плане колодцев или камер бытовой и производственной канализации надлежит принимать в зависимости от трубы наибольшего диаметра D
на трубопроводах диаметром до 600 мм – длину и ширину 1000 мм;
на трубопроводах диаметром 700 мм и более – длину D + 400 мм, ширину D + 500 мм.
Диаметры круглых колодцев следует принимать на трубопроводах диаметрами: до 600 мм – 1000 мм; 700 мм – 1250 мм; 800-1000 мм – 1500 мм; 1200 мм – 2000 мм.
Примечания: 1. Размеры в плане колодцев на поворотах необходимо определять из условия размещения в них лотков поворота.
2. На трубопроводах диаметром не более 150 мм при глубине заложения до 1,2 м допускается устройство колодцев диаметром 700 мм.
3. При глубине заложения свыше 3 м диаметр колодцев следует принимать не менее 1500 мм.
4.16. Высоту рабочей части колодцев (от попки или площадки до покрытия), как правило, необходимо принимать 1800 мм; при высоте рабочей части колодцев менее 1200 мм ширину их допускается принимать равной D + 300 мм, но не менее 1000 мм.
4.17. В рабочей части колодцев надлежит предусматривать:
установку стальных скоб или навесных лестниц для спуска в смотровой колодец;
на трубопроводах диаметром свыше 1200 мм при высоте рабочей части свыше 1500 мм – ограждение рабочей площадки высотой 1000 мм.
4.18. Полки лотка смотровых колодцев должны быть расположены на уровне верха трубы большего диаметра.
В колодцах на трубопроводах диаметром 700 мм и более допускается предусматривать рабочую площадку с одной стороны лотка и полку шириной не менее 100 мм с другой. На трубопроводах диаметром свыше 2000 мм допускается устройство рабочей площадки на консолях, при этом размер открытой части лотка следует принимать не менее 2000 ´ 2000 мм.
4.19. Размеры в плане колодцев дождевой канализации следует принимать: на трубопроводах диаметром до 600 мм включ. – диаметром 1000 мм; на трубопроводах диаметром 700 мм и более – круглыми или прямоугольными с лотковой частью длиной 1000 мм и шириной, равной диаметру наибольшей трубы.
Высоту рабочей части колодцев на трубопроводах диаметром от 700 до 1400 мм включ. надлежит принимать от лотка трубы наибольшего диаметра; на трубопроводах диаметром 1500 мм и более рабочие части не предусматриваются.
Полки лотков колодцев должны быть предусмотрены только на трубопроводах диаметром до 900 мм включ. на уровне половины диаметра наибольшей трубы.
4.20. Горловины колодцев на сетях канализации всех систем надлежит принимать диаметром 700 мм; размеры горловины и рабочей части колодцев на поворотах, а также на прямых участках трубопроводов диаметром 600 мм и более на расстояниях через 300-500 м следует предусматривать достаточными для опускания приспособлений для прочистки сети.
4.21. Установку люков необходимо предусматривать: в одном уровне с поверхностью проезжей части дорог при усовершенствованном покрытии; на 50-70 мм выше поверхности земли в зеленой зоне и на 200 мм выше поверхности земли на незастроенной территории. В случае необходимости надлежит предусматривать люки с запорными устройствами.
4.22. При наличии грунтовых вод с расчетным уровнем выше дна колодца необходимо предусматривать гидроизоляцию дна и стен колодца на 0,5 м выше уровня грунтовых вод.
4.23. На коллекторах, прокладываемых щитовой проходкой или горным способом, необходимо предусматривать устройство смотровых шахтных стволов или скважин диаметром не менее 0,9 м. Расстояние между смотровыми шахтными стволами или скважинами не должно превышать 500 м.
4.24. Оборудование шахтных стволов должно соответствовать требованиям правил безопасности при строительстве подземных гидротехнических сооружений и правил безопасности для угольных, сланцевых или рудных шахт.
В смотровых скважинах необходимо предусматривать площадки с люком, расстояние между которыми по высоте должно быть не более 6 м, а также устройство металлических лестниц или скоб. Люк в плане должен быть размером не менее 600 ´ 700 мм или диаметром не менее 700 мм.
Монолитные или сборные?
Какие колодцы следует выбирать монолитные или сборные? Ответ на этот вопрос зависит от конкретных обстоятельств, так как и те и другие модели имеет свои преимущества и недостатки.
Монолитные из пластика
Монолитные колодцы – это прекрасное решения для большинства случаев. Они особенно хороши там, где нужно обеспечить высокую прочность на сжатие. Сплошной корпус не только способен выдержать большие нагрузки, но и является на 100% герметичным.
Они выпускаются, как со встроенными патрубками для подключения труб, так и в исполнении, подразумевающем прорезывание отверстий под подводящий и отводящий трубопровод.
К недостаткам данных конструкций можно причислить их статичность. Если сборные изделия можно наращивать по высоте, то монолитные используются в той форме, в которой они выпущены. Хотя при необходимости установить монолитный колодец на значительной глубине, есть возможность нарастить его горловину.
Кроме того, производители предлагают большое разнообразие типоразмеров, поэтому практически всегда можно выбрать вариант, который подойдет для конкретной ситуации. К преимуществам монолитных конструкций можно отнести и их доступную стоимость, они дешевле сборных моделей того же размера.
Сборные из пластика
Если не удалось подобрать модель колодца в монолитном исполнении, то можно приобрести сборный вариант. Нужно сразу отметить, что сборные конструкции более дорогие, чем моноблочные, ведь для обеспечения достаточной степень прочности модели приходится прилагать больше конструкторских ухищрений. Его тело может быть изготовлено, как из гладкой, так и из гофрированной трубы.
Использование сборных моделей позволяет собирать шахты с телом любой высоты, единственно, что нужно учесть, что при увеличении количества деталей снижается прочность трубы на сжатие. Сборные колодцы выпускаются в разных исполнениях. Есть модели с отдельным дном или с дном, совмещенным с кинетой. Есть модели, у которых кинета совмещена с телом.
В некоторых есть возможность произвести врезку трубы в любом месте его тела, в других же разновидностях присоединение трубы возможно только к существующим патрубкам. Еще один вариант – универсальная кинета, которая позволяет подключать к ней трубы разного диаметра. При установке определяется необходимый размер трубы и обрезается вход в нужном месте.
Итак, канализационные колодцы, выполненные из пластика – это удобное и практичное решение для систем канализации любого типа. Они достаточно легкие, чтобы при их установке обойтись без строительной техники, но при этом, прочные, устойчивые к коррозии и имеют длительный срок службы. Многообразие видов и типоразмеров монолитных и сборных колодцев из пластика позволяет подобрать модель для любого трубопровода.
Проведение ремонтных работ
- Предварительно произвести полную откачку всей жидкости.
- Затем необходимо выполнить удаление иди демонтаж установленного в ёмкости фильтра.
- Извлечь всё устройство или ту часть, которая подлежит замене. Если требуется, то проверить на протечку и прочистку резервуара.
- При необходимости можно углубить существующую шахту до нужного размера. Обычно такое производится в рыхлых почвах, где со временем эксплуатации земля обваливается и шахта сокращается.
- Нужно обустроить дно. Для этого также применяют щебень и песок, которыми выстилают на дне поверхность, создавая естественный фильтр.
- Теперь можно спустить конструкцию, которая заранее была подготовлена для этого.
- Как и в вариантах первоначального монтажа, пространство между почвой и конструкцией колодца заполняется песком и щебнем.
Установка канализационных колодцев
Требования к размещению
Приступая к проектированию и далее строительству канализации для своего дома, надо помнить о санитарных требованиях, которые определяют расстояние от колодца до других сооружений и коммуникаций, расположенных на участке.
Расстояние от здания не должно быть меньше 5 метров. От любых частей канализации до колодца необходимо расстояние 20 м, до скважины – не менее 50 метров.
Важно! Водопровод не должен пересекаться с составными частями канализации
Материал изготовления
При самостоятельном изготовлении стенок колодцев применяют литой бетон, кирпич, колодезные кольца. Каждый из этих материалов обеспечивает герметичное состояние сооружения при правильном применении гидроизоляции.
Кирпичный вариант подходит при решении вопроса «как сделать канализацию?», если место расположения строительства не позволяет проводить работы с помощью спецтехники.
Перед тем, как строить колодец из кирпича своими руками, делают основание, применяя бетонные растворы. Линейные размеры подземной конструкции должны соответствовать требованиям, установленным ГОСТ. Герметизация стен достигается оштукатуриванием с последующей гидроизоляцией.
Ремонт канализационных колодцев при их повреждении, разрушении или потере герметичности связан с большим объемом земляных работ, применением дорогостоящих материалов. Чтобы их избежать, необходимо выбирать качественные комплектующие, неукоснительно выполнять все санитарные и строительные нормы.
Виды канализационных колодцев
По назначению полимерные канализационные колодцы делятся на три типа: смотровые, поглотительные и водоприемные.
Смотровые модели с кинетами
Смотровые модели монтируются на потенциально опасных участках трубопровода. Основное их предназначение – обеспечивать доступ для контроля за состоянием системы, размещения специального оборудования и необходимости технического обслуживания сооружения. Без них не обходится ни один канализационный трубопровод.
В обязательном порядке они устанавливаются в местах:
- поворота магистрали;
- соединения ответвлений;
- изменении уклона и диаметра труб.
Один смотровой колодец может объединять до трех-четырех транспортных потоков.
Основным элементом смотрового колодца выступает небольшая по объему шахта, верхняя часть которой оснащена люком, а дно – лотковой частью со специальными канавками (+)
При обустройстве канализационной системы смотровые пластиковые колодцы размещают на расстоянии друг от друга, регламентируемом нормативной документацией. Чем больше диаметры устанавливаемых гидротехнических сооружений, тем больше нормативно допустимое расстояние между ними.
Поглотительные дренажные конструкции
Сооружения этого типа устанавливают там, где нет возможности беспрепятственно отвести сточные воды. Они представляют собой цилиндрические пластиковые шахты глубиной в два метра и диаметром в полтора метра.
В отличие от смотровых колодцев модели поглотительного типа не предполагают установку кинет. Вместо этого дно резервуаров обустраивают сеткой или выстилают материалами, оказывающими дренажный эффект: гравием, щебнем или дробленым кирпичом.
Эти же материал используют и в качестве обсыпки наружных стен колодца.
Сточные воды, попадая в поглотительный резервуар, фильтруются через выстеленный на дне дренажный слой и уже в очищенном виде постепенно просачиваются в грунт
Минимальная высота врезки дренажных труб в стенки пластикового колодца составляет 40 см. Благодаря такому решению дно резервуара помимо основной задачи выполняет роль песколовки, которая улавливает оседающие частицы песка и другие присутствующие в воде включения.
Простой дренажный колодец можно соорудить собственноручно, подробнее в статье – Как сделать дренажный колодец своими руками и подвести к нему трубы
Водоприемные накопительные резервуары
Основная функция водоприемных колодцев – накапливать сточные воды до момента их откачки, вывоза и передачи в очистные сооружения. Вариант «конечного пункта» зависит от степени загрязненности воды.
Поскольку накопительные резервуары призваны удерживать в себе тонны жидкости, они имеют довольно внушительные размеры.
Габаритные параметры пластиковой конструкции определяются суточной производительностью канализационной системы и объемами поступаемой воды
Водоприемные пластиковые резервуары имеют полностью герметичные стенки и дно. Одним из обязательных условий обустройства водоприемных колодцев является то, чтобы и крышка герметичной.
Это необходимо для того, чтобы препятствовать переполнению канализации после выпадения обильных осадков.
Разновидности колодцев
Канализационный колодец пластиковый делится на разновидности в зависимости от некоторых факторов:
По функциональным особенностям
- Смотровые. Используются для наблюдения за состоянием канализационной системы, профилактического обслуживания, производства ремонтных работ, обеспечивают доступ к регулировочным и измерительным приборам. Для эффективного мониторинга, а также легкого доступа к коммуникациям смотровой канализационный пластиковый колодец всегда устанавливается на местах соединения труб, их ответвлений, изменения угла поворота, наклона и перехода к другому диаметру трубы.
- Поворотные. Изделия такого типа монтируются на угловых соединениях канализационных труб, где угол поворота составляет более 45 градусов. В этих местах наиболее часто происходят засоры и протечки, за которыми нужно наблюдать, оперативно устраняя. Этот тип похож на смотровой.
- Перепадные. Конструкции этого типа устанавливаются на участках с сильно выраженным рельефом, требующим установки труб с большим наклоном. Чтобы уменьшить скорость движения стоков, устанавливаются перепадные конструкции.
- Накопительные. Часто используются в автономной системе коммуникации для сбора стоков, поступающих из дома. Со временем колодец заполняется, его требуется очищать путем откачки ассенизаторской машиной или с помощью дренажно-фекального насоса.
- Дренажные. Используются для сбора и очистки сточных вод с последующим выведением в грунт. Вода очищается дренажной подушкой из щебня с песком, уложенной на дне конструкции, выполняющей роль фильтра.
По особенностям конструкции
Пластиковые канализационные колодцы делятся на монолитные и сборные. Исходя из названия, первый тип имеет цельную конструкцию, а второй состоит из сборных элементов, составляющих тело изделия. Для установки на участках, где требуется прочность на сжатие, присутствует резко выраженный рельеф местности, используются монолитные конструкции. Они дешевле сборных, прочные, но статичны и ограничены для наращивания по высоте.
Сборные конструкции более дорогие, поскольку содержат в себе множество отдельных деталей, состав и количество которых можно варьировать в зависимости от назначения и места установки. Их преимуществом является возможность наращивания в высоту, но при этом следует иметь в виду, что прочность трубы на сжатие уменьшается при увеличении количества деталей.
По материалу изготовления
Пластиковый канализационный колодец может изготавливаться из различных материалов: полиэтилена, ПВХ (поливинилхлорида), полипропилена. Каждый из этих материалов имеет преимущества, например, конструкции из поливинилхлорида очень прочные и устойчивые к химическим и воздействиям высоких температур. Полиэтиленовые изделия имеют более высокие показатели герметичности, а полипропиленовые более пластичные. Поэтому, чтобы в полной мере использовать все положительные качества пластиковых колодцев, необходимо использовать изделия, у которых составные элементы изготовлены из разных материалов.
Устройство и применение
Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.
Пластиковые колодцы для воды
В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:
Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.
Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.
Устройство пластикового канализационного колодца для воды
Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.
Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.
Накопительный пластиковый колодец

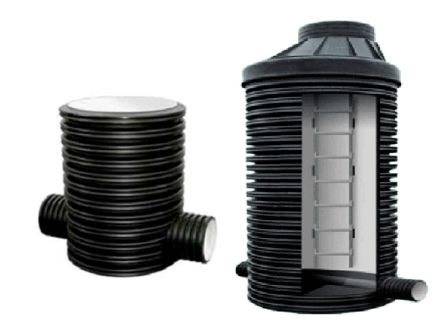

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:
Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.
Сварные пластиковые колодцы
Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.
Сборный пластиковый колодец
Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.
Бесшовные пластиковые колодцы

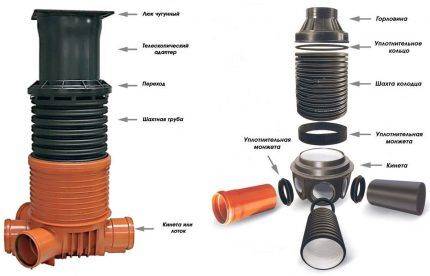

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.
К таковым относится:
- Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).
- Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.
- Горловина. Она присутствует в основном на смотровых пластиковых колодцах.
- Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.
Устройство пластикового колодца
Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.
Как монтировать?
Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.
Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.
В месте установки делаем расширение траншеи, как показано на фото
Инструкция по установке ревизионного пластикового колодца проста:
- В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
- Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
- Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.
Чем больше конструкция, тем надежнее должно быть основание
- Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
- После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.
Установленная кинета с присоединенными трубами
Соединение лотка с трубой через герметизирующую манжету
- Сверху на манжету ставим либо горловину (если колодец неглубокий), либо шахту колодца. Место стыка уплотняем с помощью манжеты, дополнительно герметизируя силиконом.
Дополнительная герметизация стыка силиконом
- При установке лоток выставляем строго горизонтально, а шахту/горловину вертикально. Перекос может отрицательно сказаться на функционировании всей системы, поскольку в этом случае есть риск разгерметизации в местах соединения шахты с лотком или горловиной.
- К верхней части установленной трубы крепим коническую горловину либо основание для монтажа люка. Все места соединений также герметизируем.
Крепление горловины к шахте
После того как люк будет закрыт, нужно засыпать зазор между стенками котлована и самим колодцем. Засыпку выполняем послойно, постепенно заполняя полость смесью песка, гравия и глины. Для дополнительной теплоизоляции колодца можно добавить керамзит или перлит.
Система в сборе – осталось засыпать котлован
Как правильно произвести монтаж колодца
Известны две основные технологии, при помощи которых выполняется монтаж канализационных колодцев, зависящие в первую очередь от геологии земельного участка.
Первый вариант
- Если необходимо производить монтаж на почвах глинистого характера, то делается котлован круглой формы. При этом диаметр должен быть несколько больше, чем аналогичный параметр самого кольца, а глубина должна быть максимальной ― от 2м.
- Кольца завинчиваются по резьбе. При этом дополнительно применяется герметик в месте соединения.
- На дно укладывается подложка. Её изготавливают из камней и песка.
- Аналогичная смесь применяется и для заполнения пространства, которое будет между краем котлована и внешней поверхностью. Можно использовать щебень с более мелкой фракцией.
Второй вариант
- Если работы надо проводить на почвах рыхлого типа или тех, что насыщены водой, то грунт первоначально вынимается на глубину, соответствующую высоте первого кольца колодца.
- Примеряется первое кольцо и производится его выравнивание.
- Проводится осаживание путём выборки из-под кольца земли.
- Аналогично происходит навинчивание следующего элемента.
- Процесс надо продолжать, пока не будет достигнута требуемая глубина.
- При таком качестве грунта особое значение приобретает обустройство фильтра донного типа и уплотнение земли по всему периметру ПВХ кольца. Это позволит уберечь устройство от выпирания в ситуации промерзания грунта.

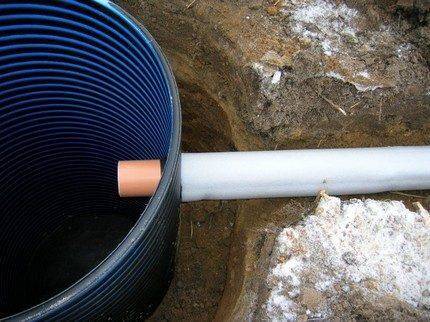

- Дополнительно применяют якоря из бетона в нижней части колодца. Это позволяет кольцам после монтажа сохранять свою форму, даже когда происходит промерзание воды.
Имеются ограничения:
- Не рекомендуется применять такие элементы в районах где существует высокая сейсмоопасность.
- Также материал будет бесполезен в районах, где температурные показатели опускаются ниже уровня в -50 градусов Цельсия.
