Подключение полотенцесушителя лесенка: с нижним и боковым вводом, схемы, нюансы монтажа

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Пошаговая инструкция по монтажу и подключению полотенцесушителя «лесенка»

Технология подключения полотенцесушителя бокового предусматривает поэтапное выполнение нескольких видов работ. Сначала вам нужно будет снять старый змеевик, если таковой имеется. После этого выполняется установка шаровых кранов и перемычки, а уже затем устанавливается сам полотенцесушитель.

Для быстрого удаления старого полотенцесушителя бокового, вам нужно будет, прежде всего, перекрыть подачу воды при помощи соответствующего вентиля. В том случае если старый змеевик не представляет собой единую систему с трубой горячей воды, будет достаточно просто открутить имеющиеся резьбовые соединения. В том же случае если он приварен к водопроводной трубе, демонтируйте его при помощи болгарки, а затем просто снимите с кронштейнов.

Следующий шаг — установка перемычки, которую также часто называют байпас. Данная перемычка представляет собой сравнительно небольшой участок трубы со специальными соединительными приспособлениями. Чтобы выполнить подключение байпаса, на концы змеевика следует установить шаровые краны. С их помощью вы сможете отключать подачу воды в полотенцесушитель при появлении такой необходимости. Перемычка же предназначена для того, чтобы при отключении подачи воды в полотенцесушитель, ее подача не прекращалась во всей квартире. В сам байпас монтируется шаровой кран, главное предназначение которого заключается в удалении воздуха. На Рис.3 показана схема отводов змеевика.

После того как байпас будет установлен, нужно будет смонтировать кронштейны, а затем — сам полотенцесушитель. Как правило, кронштейны идут в комплекте. Если же таковые отсутствуют, их нужно будет докупить. Далее вам необходимо будет вставить дюбеля и закрепить змеевик с помощью шурупов.

Полотенцесушитель лесенка должен быть установлен на определенном расстоянии от поверхности стены. Так, в случае если диаметр устанавливаемой трубы составляет 2,5 см, прибор нужно будет установить на расстоянии в 3,5 см от стены. Если же диаметр трубы равен 5 см, между ней и стеной должен быть промежуток в 5,5 см.

Накидные гайки следует затягивать достаточно плотно, но без чрезмерных усилий. От слишком большой нагрузки они обычно лопаются. После завершения затяжки простучите все гайки с каждой стороны каким-нибудь легким металлическим предметом. Отлично подойдет гаечный ключ. Это позволит устранить внутренние напряжения

Важно, чтобы диаметр нового трубопровода был не меньше, чем диаметр старого. Будет вполне достаточно трубы диаметром 1,5 см

Не рекомендуется устанавливать в одной системе детали и различные элементы, изготовленные из разных металлов. Это может привести к образованию электролитической коррозии, в результате чего изделия попросту испортятся. Предотвратить данный процесс можно при помощи тефлоновых прокладок.

О чем нужно помнить при монтаже полотенцесушителя?

В процессе установки и самостоятельного подключения полотенцесушителя «лесенка» следует знать, что его можно подключать к верхним и нижним патрубкам. Однако в случае подключения устройства к нижним патрубкам, его производительность снизится примерно на 10%.

Часто случается, что трубы водоснабжения и патрубки имеют разный диаметр. В таких ситуациях обязательно используются переходники. Запрещено использовать переходники с полотенцесушителя, если их диаметр меньше диаметра водопроводных труб. Если вы нарушите данное правило, то в процессе эксплуатации давление в змеевике будет увеличиваться, что приведет к аварийной ситуации.

Чтобы внутреннее пространство полотенцесушителя полностью заполнилось жидкостью и внутри него не образовывались воздушные пробки, агрегат оснащается специальным спускным клапаном, известным как кран Маевского. Этот кран устанавливается в самой верхней точке полотенцесушителя.

В завершение полотенцесушитель нужно будет подключить к стояку. Его следует присоединить к вентилям при помощи фитингов. Для создания уплотнения используйте льняную подмотку. В процессе работы полотенцесушителя вода должна двигаться сверху вниз, ввиду чего стояк следует подсоединять к верхнему раструбу прибора.

После завершения установки обязательно проверьте герметичность системы. Из швов не должна просачиваться вода. Краны открывайте медленно и плавно, чтобы змеевик постепенно заполнился водой. Если вы откроете воду слишком резко, это вызовет гидроудар, в результате чего стенки изделия могут деформироваться. Ещё о выборе и производителях полотенцесушителей смотрите здесь.

Важна ли форма

От данной характеристики будет зависеть вид подключения устройства, поэтому принято считать о более или менее важном аспекте

Как правильно подключить полотенцесушитель «лесенка»

Разработайте план, материалы, которые вам пригодятся. Прочитайте инструкцию, в которой написан индивидуальный подход. Несмотря на это, есть общая этапность.

Воспроизведение демонтажа настоящей сушилки.
Соединение труб и оборудования.
Установление кранов.
Монтаж перемычки.

По окончании работы следует убрать весь накопившийся мусор и проверить способности обновлённого прибора.

Схема подключения полотенцесушителя сложной формы

В такой ситуации придётся учитывать некоторые особенности. Рабочее давление составляет 8 атм, однако, может испытывать и до 16 атм. Для улучшенного обогрева стоит кран Маевского, тогда воздух будет выходить из системы. Монтаж происходит благодаря специальным втулкам. Они крепятся на стене. При насаживании ножек на втулки используются винты, чтобы наверняка зафиксировать прибор.

Необходимые материалы

Чтобы правильно подключить полотенцесушитель к стояку горячего водоснабжения в многоэтажном или частном доме необходимо приобрести все материалы и инструменты:

Собственно, полотенцесушитель.
Кронштейны.
Трубы, муфты и фитинги из полипропилена.
Краны.
Ножницы для резки труб.
Сварочный аппарат.

Перед подключением полотенцесушителя необходимо убедиться, что все необходимые детали и инструменты в наличии

Часто большая часть необходимых материалов входит в комплект с полотенцесушителем. Но при покупке нужно обязательно все проверить. Если какая-то деталь не внушает доверия, то лучше заменить ее на более надежную. Если устанавливать прибор будут профессионалы, то обзаводиться ножницами и сваркой совсем ненужно, у них все уже есть.

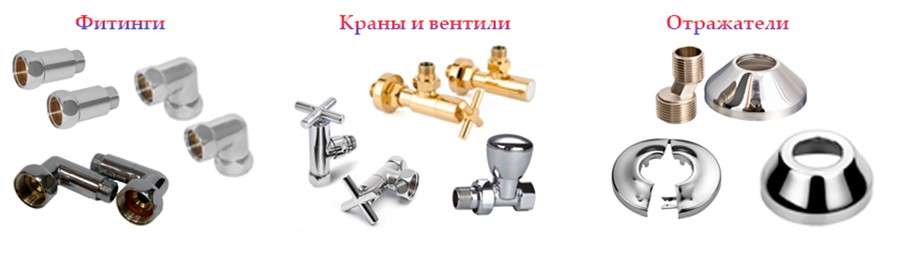

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Пошаговая инструкция по установке водяного полотенцесушителя

Специалисты рекомендуют перед началом работ провести сборку всей систем «на сухую», что позволит уточнить правильность выбора расходных материалов и совпадение всех размеров. Установка полотенцесушителя осуществляется следующим образом:

разметка на поверхности стены места для навески новой детали;
сверление отверстии для установки полотенцесушителя, который навешивается и прикручивается посредством дюбелей или болтов;
обрезанные концы трубопровода должны иметь резьбу. Если устанавливается новый полотенцесушитель, ее придется нарезать самостоятельно;
далее требуется смонтировать байпас при решении его наличия. При установке байпаса на него размещаются отводы и запорный вентиль;
в процессе монтажа все имеющиеся соединения следует качественно герметизировать. Это можно сделать ФУМ-лентой или паклей;
непосредственно установка полотенцесушителя с использованием муфт, контргаек, сгонов. При монтаже применяются сгоны, имеющие разную длину, что позволяет подгонять детали и упрощает их соединение в будущем;
прикручивание к отводу запорных клапанов, с которым потребуется соединить вводные патрубки самого устройства;
далее потребуется открыть запорные клапаны, а вентили на байпасе должны быть перекрыты. Это будет последним шагом, после которого можно открывать общий стояк и пускать воду с целью проверить правильность соединения и герметичность стыков.

Способы установки

На сегодняшний день потребителям предлагаются полотенцесушители трех модификаций:

с ТЭНом,
водяные,
комбинированные.

Монтаж полотенцесушителя своими руками доступен для водяных моделей. Здесь вы можете справиться без посторонней помощи. Подключение устройства электрического или комбинированного типа требует специализированных навыков. Вам будет необходимо вмешательство профессионального электрика:

водные и комбинированные модели более ограниченные в местах монтажа. Полотенцесушитель в ванной предоставляет возможность задействовать трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционен для российского жилья и удобен для сушки белья и полотенец;
полотенцесушитель электрический имеет собственную внутреннюю среду, которая нагревается под действием ТЭНа. Такую модель можно монтировать в любом удобном месте при условии доступного электропитания.

Самым оптимальным считается полотенцесушитель водного типа. В результате подсоединения к системе горячего водоснабжения вы получаете устройство функционирующее круглый год. Возможность контролировать подачу воды позволяет проводить ремонтные и монтажные работы вне зависимости от сезона.

Нужно помнить, что подключение полотенцесушителей к системе отопления накладывает на его работу сезонное ограничение. Быстро сушить белье вы сможете исключительно до тех пор, пока длится отопительный сезон.

Это же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подсоединить его нужно будет ждать летнего периода. Провести врезку в систему отопления зимой вам никто не позволит, так как эти манипуляции станут причиной заморозки стояка.

Скрытые в стене трубы, имеющие снаружи исключительно выходы, позволяют произвести монтаж водяного полотенцесушителя с боковым подключением. Считается, что установка подобного образца более трудоемкая, однако эстетически устройство смотрится намного выгоднее других моделей

Также следует обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей

Схема 2

(Нижнее подключение)

Чуть менее эффективное, чем боковое, но имеет свои преимущества.

Расстояние между отводами – любое, чтобы нормально сварить трубы и навернуть краны так, чтобы их ручки при вращении не мешали друг другу. Например, 15-20 сантиметров.

Нижнее подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Преимущества схемы:

Работает при любом направлении подачи в стояке.
Возможно пустить трубы скрытно под ванной, без штробления стен.

Недостатки схемы:

Требуется стравливание воздуха через краны Маевского.
Чуть меньшая эффективность по сравнению с боковым подключением.

Условия работоспособности схемы:

Верхний отвод стояка со смещённым или зауженным байпасом должен быть ниже низа прибора или наравне с ним. Это гарантирует независимость работы полотенцесушителя от направления подачи. При верхней подаче верхний отвод может быть расположен выше нижней кромки прибора.
Нижний отвод обязан быть ниже полотенцесушителя во всех вариантах этой схемы, чтобы не образовывалась яма-грязесборник из подводящей трубы и самого прибора.

Нижнее подключение (пример условно допустимого исполнения)

Низ прибора находится между отводами. При нижней подаче в стояке, малой высоте полотенцесушителя или большом расстоянии между отводами эта схема может не работать или работать нестабильно.

Виды полотенцесушителей

На современном рынке представлен большой ассортимент различных моделей приспособлений для сушки полотенец. Согласно типу потребляемой энергии полотенцесушители разделяют на три основных вида:

Водяной. В частных домах устройство подключается к отопительному контуру и функционирует только в период использования котла для обогрева помещения. В качестве теплоносителя используется вода. В квартирах возможен вариант подключения такого типа полотенцесушителя к горячему водоснабжению.
Электрический. Данная модель функционирует независимо от отопительной системы. Нагрев устройства происходит за счет ТЭНа. Для подключения такого полотенцесушителя требуется наличие электрической розетки. Использовать приспособление для сушки вещей и дополнительного обогрева помещения можно для любой комнаты в доме.
Комбинированный. Конструкция полотенцесушителя объединяет в себе водяного контур и электрическую энергию. ТЭН нагревает жидкий теплоноситель, который является источником тепла в устройстве.

По метру расположения различают горизонтальный и вертикальный тип полотенцесушителя. На современном рынке можно встретить угловые, а также напольные конструкции, которые особенно актуальны для ванных комнат небольшого размера.

Материалом изготовления сушки для полотенец может служить:

Сталь. Устройства из такого материал имеют невысокую стоимость и множество недостатков – низкий показатель износостойкости, подверженность коррозийным воздействиям, возможность отшелушивания покрытия из хрома. Лучшим вариантом является нержавеющая сталь. Стоимость ее на порядок выше, но вместе с тем увеличиваются технические параметры изделия.
Медь. Такие полотенцесушители считаются долговечными. Единственный недостаток высокая цена на медную продукцию.
Алюминий. Данный материал обладает хорошей теплопроводностью. Алюминиевые сушки – это сравнительно недорогие универсальные изделия.
Латунь. Такой материал, так как и медь наделен высокой износостойкостью и устойчивостью к коррозийным воздействиям. Благодаря высокой теплопроводности сушки для полотенец из латуни можно подбирать небольших размеров.

Полотенцесушитель медный

Полотенцесушители производят различных размеров. Стандартные устройства имеют форму змейки или лесенки. Разнообразие современных моделей позволяет подобрать сушку для полотенец самой необычной конструкции.

Способы врезки в стояк

Перед тем, как произвести подключение полотенцесушителя к системе горячего водоснабжения, проводят ряд подготовительных работ. Для врезания в вертикально расположенной металлический стояк горячего водоснабжения используют следующие методы:

Сварка. Часто в стояке вырезают фрагмент трубы, сверху и снизу приваривают тройники с резьбовыми отводами и байпасной перемычкой. При необходимости байпас делают с заужением на один типоразмер меньше основного диаметра стояка.

Далее к боковым резьбовым отводам прикручивают запорные краны, от которых прокладывают к сушилке трубопровод из полипропилена.

Резьбовые соединения. При данном способе вырезают из стояка трубный участок и нарезают при помощи клуппа поверхностную резьбу на концах обрезанных труб.

Далее непосредственно к резьбе или через переходные муфты прикручивают металлические отводы-тройники, к которым в свою очередь подсоединяют байпасную перемычку с двусторонней резьбой и шаровые краны.

После запорной арматуры помешают фитинги с переходом металл — пластик, к которым затем припаивают полипропиленовый трубопровод.

Преимущество данного метода — возможность проведения работ без квалифицированного сварщика и сварочного аппарата. Правда взамен этого понадобятся клупп для нарезки резьбы и услуги сантехника с паяльником и опытом работы с полипропиленом.

К тому же данный метод врезки довольно трудоемок и не отличается высокой надежностью из-за большого числа резьбовых соединений. В итоге резьбу на обрезанном стояке и металлические резьбовые тройники используют довольно редко.

Переход на полипропилен. Иногда после вырезания трубного участка и нарезки резьбы на торцы верхней и нижней труб, к ним прикручивают байпасную перемычку из пластика (полипропилена) с заранее впаянными боковыми резьбовыми отводами под металл. К их резьбе в свою очередь подсоединяют шаровые краны и полипропиленовый трубопровод.

Данную технологию используют чуть чаще, чем вышеописанный способ, но и ее реализация сопряжена с определенными трудностями при нарезке резьбы на трубах и установке в их разрез байпасной перемычки с тройниками.

Рис. 11 Примеры врезки сушилок в стояк при помощи приварки резьбовых переходников

Хомуты. Самый простой метод произвести соединение полотенцесушителя с трубой — использовать накладные седелки или хомуты с резьбовым отводом.

При их установке в трубе стояка сверлят по отверстию, на которые накладывают хомуты с герметизирующей прокладкой и фиксируют их, зажимая болтами с гайками.

Невзирая на скорость и простоту данного способа, он имеет и ряд существенных недостатков. Крепление хомутов на болты с гайками является не слишком надежным и при эксплуатации не исключено их самоотвинчивание. Но главный недостаток, делающий данную схему подключения практически непригодной к использованию заключается в слишком малом диаметре просверленного в трубе отверстия. В результате объем воды, поступающей на змеевик, может оказаться недостаточен для его полноценного прогревания.

Рис. 12 Примеры подключения к трубопроводу при помощи хомутов и муфт-тройников Жебо

Компрессионные фитинги. В торговой сети реализуют муфты-тройники Жебо, при помощи которых можно соединять металлические трубы и делать на них отводы.

Алгоритм работы по монтажу полотенцесушителя

На выбор потребителю производителями представлены 2 вида:

водяные;
модели, работающие от источника электричества – электрические.

Подключение каждого вида делается по своей схеме. Без выполнения нюансов в работе устройство не будет качественно работать.

Подготовительные работы

Не всегда монтаж полотенцесушителя делается на новое место. Если проводится замена одной модели на другую, то проводится демонтаж старой конструкции. Необходимо снять со стены:

модель советского производства «змеевик»;
модель, пришедшую на замену советскому устройству, но уже устаревшую на сегодняшний день.

Условия замены советской модели змеевика

Сложность демонтажа старого змеевика и замена его на новую модель в невозможности выполнить все процедуры без замены общего стояка. Необходимо работы проводит параллельно. Трубы стояка меняются либо частично, либо полностью проводится замена общего стояка в доме. Конечно, заниматься частичной заменой, только у себя в квартире, нежелательно. Но и спрятанные старые трубы оставлять – аварийно опасно. Нужно будет договариваться с соседями сверху и снизу о времени подключения к стояку.

Схема монтажа конструкции с нижней подводкой

Схема подключения состоит из нескольких этапов.

На какую высоту вешать?

Габариты изделия определяются в зависимости от площади комнаты. При выборе места установки учитывается и удалённость от стояка. Монтаж рекомендуется проводить непосредственно рядом с ним. Высота полотенцесушителя лесенки (верхняя точка установки) равна 1.9 — 2.0 м.

Фото 2. Водяной полотенцесушитель Дикрон Л с боковым подключением и полкой из нержавеющей стали.

Удаление старого оборудования

Для этого процесса потребуется перекрыть воду. С этой целью обратитесь в коммунальную службу. Если прежний прибор фиксировался к трубе с помощью резьбы, то её достаточно просто отвинтить. Если с этим возникают трудности, то используется болгарка.

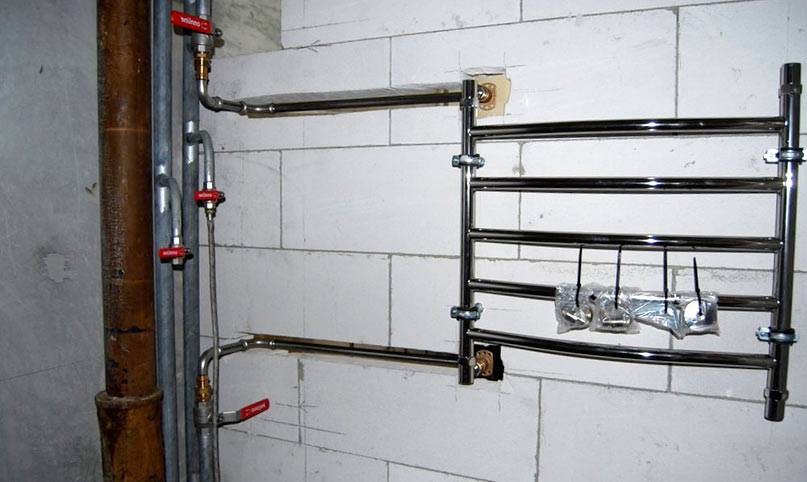

Как правильно подключить лестницу к стояку?

К отопительной системе фиксируют муфты, подходящие под размеры патрубков. Нижняя отводящая труба монтируется ниже уровня корпуса самого прибора. К одному из трубопроводов присоединяют подвод нагретой воды, а к другой — её отток.

Внимание! Подводящие трубопроводы требуется обязательно теплоизолировать

Установка кранов

В одной из вертикальных труб с целью вывода излишнего воздуха производится установка крана Маевского. На подводящем трубопроводе разъёмными соединениями монтируются запорные краны.

Крепление на стене

Для начала размечаются места будущих креплений, штробятся стены для закладывания труб.

Затем правильную фиксацию полотенцесушителя проверяют, приложив специальный строительный уровень. На стене фиксируются кронштейны.

Изначально производится установка байпаса. Один шаровой кран крепится на нём, а два других на местах присоединения полотенцесушителя.

Важно! От облицованной стены до лесенки требуется оставлять зазор. Устройство соединяют с вентилями при помощи фитингов

Все места стыков плотно герметизируют льном или ФУМ-лентой

Устройство соединяют с вентилями при помощи фитингов. Все места стыков плотно герметизируют льном или ФУМ-лентой.

Поговорим о физике: гравитационный насос в полотенцесушителе

Если работоспособность полотенцесушителя с зауженным или смещённым байпасом ещё как-то укладывается в головах сантехников, мыслящих категориями «продавит – не продавит», то схема без смещения байпаса и без заужения стояка между отводами повергает их в полный ступор: «Вся вода проходит мимо полотенчика! Туда ж не затечёт! Прибор никогда не будет работать!»

Однако приборы при таком подключении прекрасно работают. Почему? Всё просто: в основе работоспособности полотенцесушителя лежит так называемый гравитационный насос. Остывающий теплоноситель (вода) стремится под действием гравитации вниз, так как обладает большей плотностью относительно более горячего теплоносителя. В итоге из нижней точки полотенцесушителя охлаждённая вода выталкивается в стояк – и одновременно в верхнюю точку прибора из стояка поступает более горячий теплоноситель. Он снова охлаждается и уходит вниз – вот и получается гравитационный насос, вечным двигателем которому служит охлаждаемая горячая вода.

Термограмма радиатора, работающего исключительно на естественной циркуляции

Термограмма полотенцесушителя, работающего на естественной циркуляции

Как правильно подключить полотенцесушитель лесенка к стояку
