Дополнительные функции оборудования
Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.
В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.
Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.
Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.
Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным
Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.
Выбираем вентилятор для вытяжки
Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

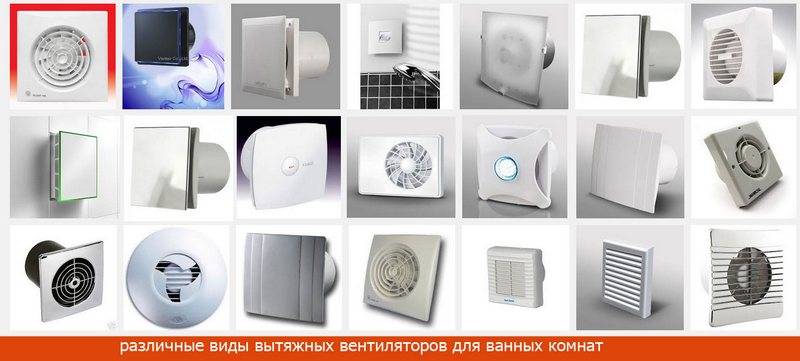

Разновидности вытяжных вентиляторов
Производительность вентилятора
Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.
Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³
Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч
По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».
Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
Степень защиты корпуса
Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
Опции.
⇒ Обратный клапан
Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).
⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.
В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.
Вентиляторы
Принудительная вентиляция в ванной и туалете организуется при помощи вентиляторов. Среди них различают:
Осевые. Представляют собой ось электродвигателя, на которой размещено колесо с консольными лопастями. Механизм установлен в цилиндрическом корпусе. При запуске мотора ось начинает вращаться, а вместе с ней приходят в движение лопасти. Воздух движется в осевом направлении внутрь вентиляционного канала.
Характеризуются производительной мощностью в 100 м³/ч и выше. напорная сила невысока, показатель уровня рабочего шума около 30-50 дБ.
Довольно популярны из-за приемлемой стоимости, простоты монтажа. Устанавливаются непосредственно внутрь вентиляционного проема, куда необходимо подвести электрический кабель.
Центробежные. Устанавливаются внутри вентиляционного канала, обладают высокими показателями производительности, низким уровнем шума во время работы. Удобны в монтаже и дальнейшей эксплуатации.
Могут быть прямоугольной формы или круглой. Монтируются под потолком и закрываются гипсокартонной, подвесной потолочной конструкцией. В комплект к данным вентилятором подойдут жесткие или полужесткие воздуховоды.
Радиальные. Механизм представляет собой спиральный кожух с лопаточным колесом внутри. При вращении колеса воздух захватывается лопатками, подается радиально, к периферии. Там происходит его сжатие и перемещение в спиральный кожух, откуда он попадает в нагнетательное отверстие.
Бывают радиальные устройства одностороннего и двустороннего всасывания, лопатки которых загнуты вперед или назад. Отличаются более тихой работой, а механизмы с загнутыми назад лопатками экономят до 20% электроэнергии.
Расчет производительности вентилятора для ванной и туалета
Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен
Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам
Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.
Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.
Выбор
В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.
Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.
Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора)
Вентиляция через крышу
Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.
Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.
Монтаж вентилятора своими руками
Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

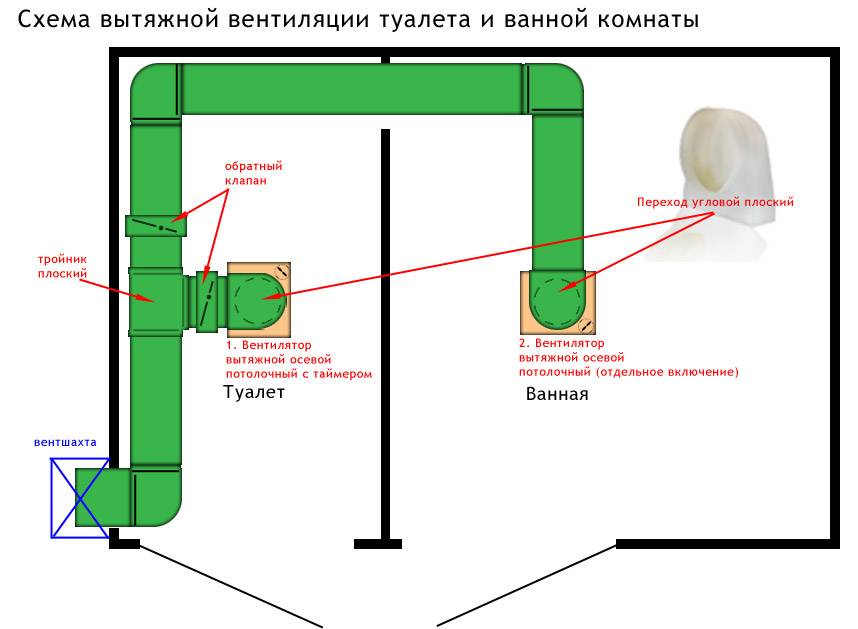

Схема устройства вентиляционной системы
Прибор устанавливают в такой последовательности:
- Снимают лицевую крышку.
- Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
- Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
- Фиксируют на поверхности стены или потолка.
- Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
- Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
- Последний этап – проверка, правильно ли работает вентиляция.
В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.
Как установить приточный клапан – инструкция
Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:
- Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
- На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
- Высота пассивной заслонки над полом составляет 180 – 200 см.
- При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
- Разместите передаточный блок в удобном месте без ограничений.
Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.
Как правильно установить клапан питания в стене:
Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи
Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины
Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.
Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
Как правильно сделать принудительную систему своими руками?
Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:
- Сравнивают диаметр вытяжного прибора с размером проёма в стене.
- Узкий вход в вентиляционное отверстие расширяют перфоратором.
- В широкий вход вставляется труба из пластика или гофра.
- Промежуток между трубой и стеной заделывают монтажной пеной.
Место для установки
Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери.
Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры.Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком.
Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток.
СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.
Диагностика состояния вентиляционного канала
Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку.
Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.
Как подключить: выбор схемы
Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно.
Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения.Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.
Как установить вентилятор?
Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:
- снимают наружную крышку;
- места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
- вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
- корпус плотно прижимают для схватывания клея;
- для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
- крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
- завершающий этап — укладка провода, подсоединение вентилятора к электросети.
Особенности установки в коттеджах
Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.
Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.
Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.
Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:
- Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
- Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.
Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.
Особенности вентиляции санузла в частном доме
В воздух поступает в ванную и туалет из других комнат. Для вентиляции между и полом и дверным полотном оставляют небольшую щель (2-2,5 см) или приобретают специальные двери, полотно которых имеет круглые вентиляционные отверстия. Уходит воздух через открытый вентиляционный канал. Если двери сплошные, а очень ответственный установщик к тому же не оставил не единой щели, ванную для проветривания придется оставлять открытой. Это же касается туалета. С приоткрытыми дверями и притоком воздуха нежелательные ароматы покинут комнату быстрее, чем если бы она была закупоренной. Так работает естественная вентиляция.
Хорошо продуманная система вентиляции является неотъемлемой частью ванной комнаты или санузла
Система эта максимально простая, но ненадежная. В современных в домах и коттеджах вентиляция все чаще дает сбой. Осложняют работу:
- Герметичные двери и пластиковые окна;
- Уменьшения просвета канала в результате загрязнения пылью, грязью, паутиной;
- Неправильно спроектированная вытяжка;
- Ветреная погода;
- Неутепленный канал, внутри которого воздух быстро остывает и медленно поднимается.
Если прибор удаляет 100 м3 воздуха в час, как минимум столько же должно поступать, что невозможно при герметично закрытых дверях.
Типы моделей
Вентиляционные конструкции могут обустраиваться с помощью различных конструкций, которые значительно улучшают эксплуатационные характеристики. Они подразделяются на:
Осевые. Данные модели пропускают поток воздушных масс вдоль своей оси, нагнетаемых при помощи особых лопастей в виде лопаток. Такое оборудование монтируется предпочтительно в частном жилье. Монтаж производится на поверхности стены и оконных проемах мощность до 50 Па.
Центробежно-осевые экземпляры имеют высокую производительность, а также отличаются своей надежной звукоизоляцией. Их эксплуатационные свойства находятся на превосходном уровне, однако, стоимость оборудования не всегда отвечает доступности для большинства потребителей.
Диаметральные. Такие модели отличаются своим устройством, основой которого является колесо или барабан. Их производительность не очень высокого уровня, но для санузла она подойдет как нельзя кстати.
Выбор производительности вентилятора
От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.
Приточно-вытяжной вентилятор
- Вычисляется площадь санузла (ванной комнаты).
- Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
- Полученное произведение чисел – требуемая производительность вентилятора.
На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.
