Ремонт инсталляции унитаза: grohe, geberit, cersanit

Ремонт инсталляции унитаза

Нет ничего вечного в этом мире, и вещи со временем приходят в негодность, особенно если речь идет о бытовой технике. Из всех унитазов подвесные модели с инсталляцией Grohe, Geberit, Wisa и другие ремонтировать своими руками сложнее всего. Дело в том, что они представляют собой сложную конструкцию, которая требует особенного подхода.

Ремонт инсталляции унитаза обычно хочется закончить как можно скорее, поскольку эта бытовая техника относится к предметам первой необходимости. Даже без кухонной плиты и холодильника можно жить какое-то время, но без унитаза вы лишаетесь простейшего комфорта. Поэтому в интересах каждого – как можно быстрее устранить поломки и не затягивать с ремонтом.

Какие бывают неполадки?

Самое главное – понять, что сломалось в унитазе, а потом уже можно приступать к ремонту. Имейте в виду, что получить доступ к скрытым деталям подвесного унитаза можно только через кнопку слива на стене или через ревизионное окно. Сняв кнопку, рамку и перегородку, вы увидите сливной бачок со всей арматурой!

Унитаз стал подвижным. В этом случае нужно закрепить фиксирующие болты. Иногда причина скрывается в некачественной раме, которая прогибается от большой нагрузки. В этом случае раму лучше заменить.

В унитазе непрерывно течет вода. Скорее всего, сломался клапан залива воды. Ремонт инсталляции grohe и похожих моделей заключается в замене самой кнопки или специальной мембраны.

Вода медленно вытекает из бачка. Наверняка вышла из строя гармошка в сливном механизме, который, конечно же, следует заменить.

Вода вообще не набирается в бачок. Обычно причиной подобной неполадки является проблема с поплавком или с клапаном подачи воды. Иногда к этому приводит засорение фильтра очистки.

Унитаз подтекает. Это случается из-за неполадок в работе сливного механизма и протечек. При ремонте инсталляции geberit и других подвесных унитазов следует проверить все соединения и герметичность стыков.

Сломалась крышка с микролифтом. Если не поможет заменить пружину, придется монтировать новую крышку унитаза.

Лучший способ ремонта унитаза Когда требуется ремонт инсталляции wisa, grohe, geberit и других подвесных конструкций, воспользуйтесь услугами профессионала. Даже если вы на все руки мастер, имейте в виду, что модели с инсталляцией лучше доверить специалисту. Все-таки эти унитазы достаточно дорогостоящие, а непрофессиональный ремонт обходится порой слишком дорого.

Основные неисправности туалетной чаши

Ремонт унитазов своими руками можно осуществить, если:

на чаше образовалась небольшая трещина;
истерлась манжета, соединяющая устройство с канализацией;
унитаз засорился.

Устранение трещин

Трещина в унитазе может образоваться в следствие:

механического воздействия на туалетную чашу;
слива в унитаз горячей жидкости.

Небольшие повреждения в различных частях чаши унитаза

Если трещина образовалась в верхней части чаши или в месте ее крепления, то неисправность можно устранить. При наличии трещины в нижней части потребуется полная замена сантехнического изделия.

Для устранения трещины потребуются:

дрель с небольшим сверлом;
наждачная бумага;
шлифовальная машинка;
любой растворитель;
эпоксидная смола или иной аналогичный клей.

Ремонт производится в следующем порядке:

концы трещины аккуратно засверливаются, чтобы не допустить дальнейшего расхождения. Сверлить чашу необходимо предельно аккуратно, чтобы не допустить повреждений. Если в ходе выполнения работы треснул унитаз, то потребуется его замена;
по всей длине производится зачистка трещины;
поверхность обезжиривается;
подготовленная поверхность заполняется смолой и оставляется до полного высыхания;
полученный шов шлифуется.

Ремонт треснувшей чаши унитаза

Трещины, образовавшиеся на сливном бачке, ремонтируются аналогичным способом. Ремонт крышки бачка чаще всего не производится, так как небольшая стоимость изделий позволяет производить полную замену треснутой поверхности.

Замена манжеты

Если под унитазом образуется лужа, то причина кроется в изношенности резиновой манжеты, являющейся уплотнителем между сливом туалета и канализационной трубой.

Протечка унитаза из-за канализационной манжеты

Замена манжеты происходит по следующей схеме:

производится демонтаж старой прокладки. Для этого можно использовать обыкновенный нож;
поверхности трубы и впуска канализации очищаются от загрязнений;
все поверхности обрабатываются герметиком для лучшего прилегания новой прокладки;
новая манжета вставляется в канализационное отверстие и затем надевается на слив унитаза. Для прочности места соединений можно дополнительно обработать силиконовым герметиком.

Замена канализационной манжеты на унитазе

Описанный способ подойдет для унитазов с косым и горизонтальным выпуском. Если протекает унитаз с выпуском в пол, то для замены манжеты требуется предварительный демонтаж сантехники.

Устранение засоров

Причиной медленной слива воды из чаши унитаза является засор.

Засорение слива унитаза

Справиться с проблемой помогут:

различные химические препараты, например, Тирет турбо;
вантуз;

Устранение засора при помощи вантуза

сантехнический трос.

Устранение засора сантехническим тросом

Комплектующие Grohe

В нашем интнрнет-магазине Вы также cможете преобрести необходимые комплектующие для самостоятельного ремонта инсталляции Grohe.

Как мы работаем:

1) Вы связываетесь с нами удобным для Вас способом; 2) Мы консультируем и предлагаем готовое решение; 3) Выполняем свою работу; 4) Вы получаете нужный результат и забываете о проблемах поломки инсталляции.

Мы предлагаем комплексные решения путем предоставления скидок на ремонт при покупке запчастей в нашем магазине.

_________________________________________________________________________________________

Для ремонта сантехники Grohe мастер нуждается в дополнительной квалификации и обучении. Именно такие мастера есть у нас в Ремонт всех типов и видов инсталляций осуществляется через кнопку слива, встроенную в стену. Сняв ее, вы увидите арматуру замурованного, как правило, пластикового бочка инсталляции. Самостоятельный ремонт такого вида унитазов весьма затруднителен и требует специального инструмента, а так же обучения. Инсталляции Грое служат достаточно долго, но поломки во время эксплуатации неизбежны. Чаще всего поломка возникает из-за неправильной установки, ненадлежащего качества водопроводной воды и износа некоторых деталей и узлов механизмов. Если вы пользуетесь сантехникой этой марки, рекомендуем вам установить фильтры грубой очистки воды. Это убережет вас от частых поломок и продлит срок службы всей офисной или домашней сантехники. Если поломка произошла, то необходимо обратиться к опытному человеку. Мастер быстро диагностирует неисправность и устранит ее, сэкономив вам денежные средства путём установления точной причины поломки. Если у вас непрерывно течет вода, то скорее всего вышел из строя клапан залива воды. В этом случае вода поступает через переливную трубу в механизме слива и стекает в унитаз, создавая неприятные подтёки характерного цвета, лишние шумы и дополнительный расход воды по счётчику. Для ремонта понадобится либо новый клапан, либо замена специальной мембраны. И ту и другую запчасть вы можете приобрести у нас со скидкой при заказе услуги ремонта. Мы сотрудничаем с официальными диллерами грое, поэтому все запчасти оригинальные и имеют очень высокое качество изготовления.

Вам не обязательно опознавать запчасти, мы можем привезти на выбор и все сделать!

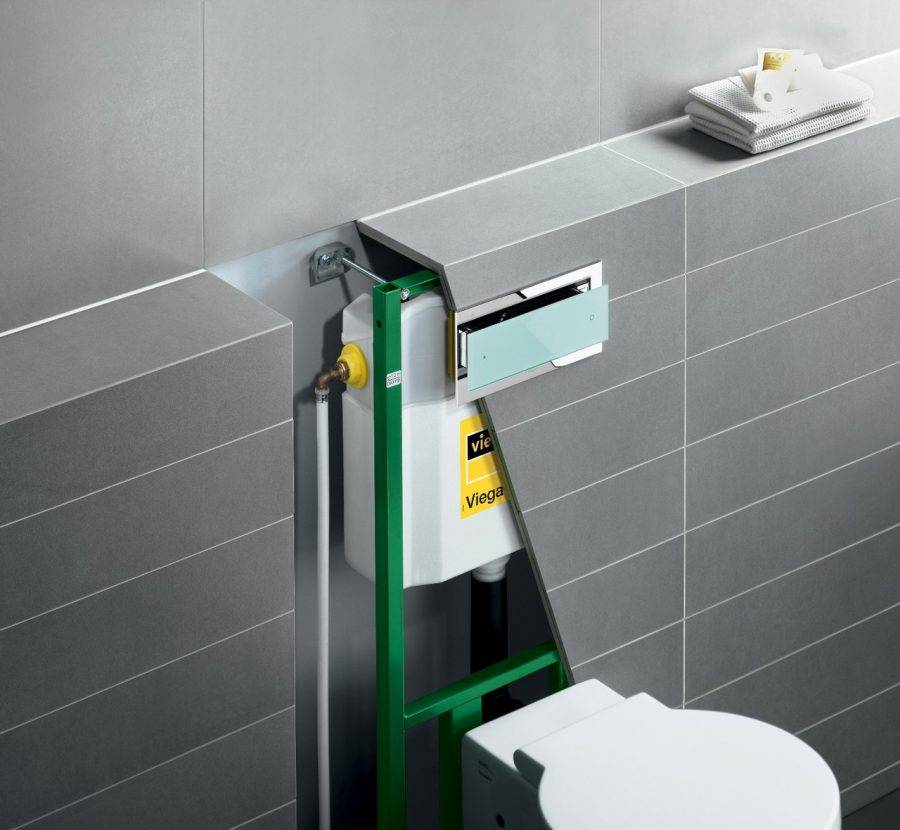

Подвесные инсталляции вытесняют с рынка традиционные системы со смывным бачком. Они гораздо компактнее обычных напольных унитазов, к тому же смотрятся более современно.

Вся сливная арматура располагается в стене, за декоративной отделкой, что, с одной стороны, очень удобно в плане уборки, но с другой — создает определенные неудобства при ремонте сливного механизма. Добраться до него можно только через небольшое окошко, в которое монтируется кнопка смыва.

Впрочем, если знать, как устроена сливная система подвесной инсталляции, отремонтировать механизм или заменить вышедшую из строя деталь можно даже в таких стесненных условиях. Как это сделать — сейчас расскажем.

Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Рамная инсталляция Cersanit. Состав инсталляции Rapid SL Grohe

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
Отказы узлов сливного бачка – наиболее распространенные случаи.

Это интересно: Что делать, если течет кран: как устранить течь в ванной

Geberit регулировка уровня воды. Настройка арматуры сливного бачка самостоятельно: Пошаговая инструкция +Видео

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Принципы установки при этом одинаковы.

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

плоскогубцы,
запорный механизм,
разводной ключ (двухдюймовый),
ключи рожковые,
кран водопроводный,
отвертка,
гибкий шланг,
герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

Наполнение бачка
Спуск бачка

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

Отсоединяем тягу с трубы перелива
Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
Регулируем положение механизма
Устанавливаем трубку перелива на 2см выше уровня воды
Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Виды систем инсталляции

Существует два вида систем инсталляции: рамные и блочные.

Инсталляции рамные более сложные и применяются для установки навесного сантехоборудования на несущие и на гипсокартонные стены или простенки. Это металлическая конструкция, которая оснащена всем, что необходимо для крепления сантехники и самой себя.

Располагают системы на полу, или же на прочном фундаменте. Провести ее установку возможно и в углу, для этого используются угловые кронштейны. Рамные системы регулируются в высоту до 20 сантиметров, что дает возможность установить унитаз на требуемую высоту. Устанавливаются они на неоштукатуренные стены.

Блочные системы инсталляции простые. Крепление таких систем проводится только на капитальные стены анкерными болтами, где ложится на них вся нагрузка.

Регулировка водяного уровня

Нарушение оптимального объема наполнения резервуара инсталляции приводит к нестабильному смыву при малом уровне или перерасходу воды – при высоком. Своими руками легко отрегулировать требуемое количество жидкости.

Демонтировав кнопку, перегородку, получают доступ к арматуре. Проворачивая шпильку, опускают или поднимают поплавок, соответственно понижая или повышая уровень заполнения.

Регулировка положения поплавка.

Вынимать наливной блок не обязательно, вращать шпильку можно через проем.

Сливной блок Geberit снабжен флажковыми индикаторами, регулирующими объем большого, малого сливов. Подробности с 2:45: , также смотрите предыдущий ролик с 2:25.

Вакуумные системы от Grohe оснащены оригинальным механизмом регулировки объема большого и малого спуска. Большой слив настраивается шиберной заглушкой.

Шибер (синяя пластина слева) вверху – минимальный большой слив.

Перевод заглушки в крайнее нижнее положение.

Нажатие клавиши большого спуска.

Шибер внизу – максимальный большой слив..

Экономный слив регулируется перемещением поплавка вдоль колбы. В верхней позиции вытекает минимальное количество жидкости, нижнее положение соответствует наибольшему сбросу для экономного режима.

Нажатие клавиши экономного спуска, синий поплавок внизу.

Наибольший сброс в экономном режиме.

Передвижение поплавка вверх для снижения расхода.

Инициация эконом-режима при поднятом поплавке.

Остаток воды после малого слива, настроенного на минимум.

Рекомендации Grohe по регулировке системы Rapid SL:

https://youtube.com/watch?v=dVgx8X8fFvM

Демонтаж арматуры бака Geberit

На примере Geberit с механическим управлением рассмотрим последовательность процесса разборки. Вначале обязательно перекройте водоснабжение санузла, опорожните бачок, нажав спуск! Затем необходимо:

Снять смывную кнопку: легким нажатием на панель снизу вверх вывести из зацепления. Ознакомьтесь с поясняющими рисунками на перегородке. Снимаем кнопку.
Удалить толкатели: повернуть, потянуть к себе. Толкатели Снимаются с поворотом.
Повернуть боковые прижимы или выкрутить два винта, фиксирующие рамку, снять обрамление. Поворотные боковые прижимы. Вариант крепления винтами.
Демонтировать перегородку, прижав защелки. Демонтируем перегородку.
Удалить блок коромысел. Снимаем блок коромысел.
Перекрыть вентиль внутри резервуара. Перекрываем вентиль.
Открутить накидную гайку, отсоединить подающий рукав. Отсоединяем подающий шланг.
Извлечь заливной блок. Извлекаем заливной блок.
Произвести частичную разборку для чистки, промывки. Разбираем и промываем блок.
Демонтировать кронштейн сливного клапана, разведя в стороны верхние зацепы (конструкция крепления разных марок отличается). Снимаем крепление сливного клапана.
Вынимают донный клапан по частям: удерживая низ колбы, поворачивают верхний элемент до расцепления байонетного соединения; отщелкивают тягу малого смыва, поворачивают ко дну. Байонетное сопряжение. Отщелкнутая тяга малого смыва (белая) и кронштейн (черный).

Видео инструкции:

https://youtube.com/watch?v=GLdc3f1V1Tk

Как отремонтировать систему инсталляции самостоятельно

Как уже упоминалось выше, качественный ремонт выполнят только мастера. Но можно и самостоятельно взяться за дело, изучив предварительно ремонт бачка с инсталляцией видео, которое можно посмотреть ниже. В нем понятно и просто рассказано о том, как выполнить демонтаж аппаратуры, как снять кнопку инсталляции и промыть наливной клапан Geberi.

Порядок работы при демонтаже системы инсталляции Геберит:

Шаг первый: снятие клавиши смыва. Для этого необходимо нажать на нее снизу и, тем самым, аккуратно вынуть из оцепления, а уже затем снять со стены.
Шаг второй: снятие рамки. Вначале выкручиваются закрепляющие ее по бокам винты, затем убираются фиксаторы-толкатели и вынимается рамка.
Шаг третий: снятие перегородки. Необходимо нажать на специальные фиксаторы и снять ее.
Шаг четвертый: перекрытие воды. Без этого ремонт бачка инсталляции геберит превратится в потоп.
Шаг пятый: демонтаж наливного клапана и удаление блока коромысла.
Шаг шестой: демонтаж фиксатора клапана слива.
Шаг седьмой: демонтаж клапана слива, который находится внутри бачка. Все, демонтаж выполнен и можно проводить ремонтные работы.

Соответственно, сборка инсталляции после всех необходимых реконструкций осуществляется в обратном порядке.

Устройство и принцип работы кнопки инсталляции

Принцип работы кнопки инсталляции и самого сливного механизма принципиально ничем не отличается от устройства слива классического унитаза.

При нажатии на кнопку смыва поднимается мембрана с уплотнителем, и вода, находящаяся в бачке, поступает в сливной канал.

Усилие от кнопки смыва для инсталляции передается на тяги сливного клапана через специальные пластмассовые коромысла, которые при нажатии на клавишу поднимают мембрану наверх.

В большинстве современных инсталляций предусмотрено две клавиши смыва — это сделано в целях экономии воды. При нажатии на левую поднимается одно коромысло и в унитаз подается 3 литра воды, при нажатии на правую поднимается одновременно два коромысла и в унитаз подается от 6 до 9 литров (точное количество регулируется при помощи специального переключателя на клапане слива).

Зная устройство и принцип работы смывного механизма, выполнить ремонт кнопки инсталляции или произвести замену отдельных его элементов можно своими руками.

Чтобы это сделать, для начала нужно снять кнопку инсталляции, поскольку именно за ней расположен технологический люк для доступа к основному механизму спуска воды.

ВИДЕО ОБЗОР

Ремонт узлов

Арматура автоматического наполнения, опорожнения имеет сложную конструкцию. Домашняя профилактика включает:

Осмотр для проверки целостности соединений, обнаружения износа подвижных контактирующих поверхностей.
Очистку от мусора, ржавчины, известкового налета.
Замену полимерных манжет, уплотнений, утративших эластичность, деформированных, поврежденных.
Замену изношенных, сломанных пластиковых элементов.

Последний пункт трудно осуществить. Документация Geberit, Grohe, Cersanit содержит артикулы каждой запчасти, но отыскать детали в продаже не всегда удается. Некоторые запчасти поставляются только в комплекте с другими или по несколько штук.

Ревизия заливного механизма

После извлечения наливного блока, Geberit рекомендует отсоединить клапанную головку, промыть уплотнение под напором. Дополнительно используйте зубную щетку.

Загрязненный запорный узел.

Промывка

Очищенный узел.

Разборка изделий польского холдинга Cersanit несколько отличается:

Разводным ключом ослабляем накидную гайку гибкой подводки.

Ослабляем Откручиваем рукой.

Откручиваем Извлекаем механизм.

Извлекаем механизм. Разбираем на составные части, промываем.

Разбираем Отсоединяем головку с рычагом.

Отсоединяем головку с рычагом. Разбираем головку, прочищаем отверстия иглой.

Прочищаем Изношенную силиконовую цилиндрическую прокладку меняем или переставляем обратной стороной.

Силиконовая прокладка. Переворот прокладки из поврежденного материала – временный выход. Изнанка лучше сохраняется, поэтому узел перестает протекать, но изменение давления водопровода приводит к повторению ситуации. Не стоит ничего подкладывать под силикон, эффект будет непродолжительным.

Попытки расширить управляющий канал мелким сверлом не исключают причину зарастания, но нарушают расчетные сечения. Только фильтрация избавит от периодического засорения.

Собираем в обратном порядке. Проверяем ход рычага.

Собираем

Возвращаем клапан на место, подключаем.
Открываем вентиль, ждем наполнения, осуществляем сброс, потянув за тягу вверх. Контролируем прекращение утечки в унитаз после автоматического набора, несколько раз повторяем операцию.
Проверяем работу клапана.
Профилактика сливного клапана
Клапан слива достаем через окно, как описано в пункте 4. Иногда резиновое неподвижное кольцо корзины пропускает по стыку с донной горловиной емкости. Корзину отсоединяют от цилиндра клапана, повернув байонетное сопряжение.
Далее очищают кольцо (черное на фото), донное отверстие. Дефектное уплотнение меняют. Со сливной манжетой (желтоватого оттенка на картинке) поступают аналогично.

Устранение неисправностей инсталляций санузлов
