Как ремонтируется переключатель душа в смесителе, советы специалиста

О чём стоит знать при выполнении ремонта смесителя в ванной?

Переключатель на душ с лейкой — важный элемент крана, от которого зависит удобство пользования водой в ванной. Есть немало причин, которые провоцирует появление течи в месте, где происходит переключение в смесителе воды с ванны на душ. Среди наиболее частых можно выделить следующие:

• сломана кнопка;
• при переключении вода попадает в шланг для душа и кран одновременно;
• износился механизм, посредством которого можно осуществлять управление в смесителе.

Если протечка смесителя связана с поломкой кнопки, то в этом случае причиной появления проблемы является износ прокладки. Решение у неё довольно простое. Старые кольца в смесителе необходимо смазать бензином. Однако такая манипуляция обеспечит только временный эффект. Через некоторое время ремонт потребуется снова. Поэтому лучше всего старые кольца заменить на новые.

Правила чистки

Для максимально полной очистки распылителя, например, чтобы провести последующий ремонт лейки душа, необходимо:

1. нанести выбранное средство для чистки на поверхность всех составляющих (при небольшом загрязнении) или замочить элементы, входящие в состав оборудования, на определенный период времени;
2. произвести чистку поверхностей жесткой щеткой (можно воспользоваться зубной щеткой);

Чистка жесткой щеткой

1. при необходимости дополнительно прочистить отверстия распылителя зубочисткой или иным острым предметом;
2. произвести ополаскивание под проточной водой;
3. протереть элементы душевой лейки мягкой тряпкой, что позволит избежать образования разводов.

Удаление разводов с корпуса устройства

Типы переключателей «ванна-душ»

Золотниковый

Был достаточно распространённым во времена Советского Союза и сейчас многие смесители выпускаются с переключателем этого типа. На сегодня этот тип встречается в тонкостенных смесителях вентильного типа. Характерной особенностью переключателя золотникового типа является ручка из пластмассы или металла, которая размещается между вентилями крана.

Пробковый

Переключатель пробкового типа является на сегодняшний день устаревшим и редко используется в производстве. Рукоятка для переключения воды размещена посередине и является более длинной, чем у золотникового типа. Главной деталью считается пробка с вырезом. При её вращении совмещается вырез с отверстиями входа и выхода воды, и в кран поступает вода

Стоит обратить внимание, что некоторые современные смесители, которые выполнены в классическом стиле, имеют ручку как у пробкового переключ ателя, но вот сердцевина используется только золотниковая

Картриджный

Картриджный переключатель обычно встречается в смесителях российского производства. Починить этот вид переключателя довольно сложно, ведь найти запчасти или новый картридж очень тяжело. При поломке лучше приобрести новый смеситель.

Вытяжной / Кнопочный

Вытяжной или кнопочный переключатель предназначен для смешивания холодной и горячей воды, которая поступает по системе централизованного водоснабжения. На рынке сантехники предоставлено несколько разновидностей:

• автоматический переключатель используется для картриджных смесителей известных брендов. Он может находиться в отдельном блоке или сверху на поворотный излив. Главная особенность этого переключателя заключается в том, что если перекрыть воду, то он останется в положении «излив» или вернётся с положения «душ». Кнопка отвечает за переключение: если её вытащить, то вода будет литься из душевой лейки; в случае её нажать, подача воды переключиться в положение «излив»;
• простой переключатель используется в основном на недорогих моделях смесителей. Внешний вид является таким же, как и автоматического переключателя. Чтобы определиться с видом кнопочного переключателя, достаточно вытащить кнопку и перекрыть воду, если она останется на месте, то это простой вид вытяжного переключателя;
• советский переключатель для душа можно встретить только в старых моделях советских смесителей, которые на сегодня не являются актуальными.

Замена старого смесителя настенного типа

Рассмотрим пошаговую инструкцию по замене смесителя, устанавливаемого на стене.

Шаг 1

Прежде всего, нужно открутить старый смеситель. Для этого при помощи разводного ключа откручиваются две гайки, которые фиксируют кран на водопроводных выводах. После снятия крана скручиваются декоративные чаши, прикрывающие вывод труб со стены.

Если кран старого отечественного образца, то с первого раза открутить может не получиться, так как за годы эксплуатации гайка прикипела к эксцентрику. Чтобы раскрутить такое соединение без повреждения, используют следующие способы:

• Слегка обстукивают гайку по всем граням разводным ключом.
• На резьбу и отложения на ней наносят несколько капель керосина.
• Используют проверенный способ – специальное средство WD-40, которое эффективно борется с любыми типами отложений и помогает раскрутить даже безнадежно заржавевшую резьбу.

Универсальное средство WD-40 поможет открутить любую заржавевшую гайку.

Шаг 2

После того, как смеситель демонтирован, необходимо осмотреть эксцентрики – своеобразные переходники, используемые для подключения сантехнических приборов. При длительной эксплуатации эти элементы зарастают ржавчиной и другими отложениями, поэтому может потребоваться их замена.

Старый эксцентрик лучше заменить новым/

Чтобы произвести эту операцию, также потребуется обработать соединение размягчителем ржавчины и отложений, после чего эксцентрик выкручивается при помощи двух разводных ключей, пассатижей или газового ключа.

Чтобы выкрутить старый переходник, потребуется приложить усилие.

Демонтировав проржавевшие эксцентрики, нужно установить новые, идущие в комплекте со смесителем.

Новый эксцентрик с декоративной накладкой.

Перед тем, как вкрутить новый переходник в водопроводный вывод, на штуцер наматывается уплотнитель резьбы, чтобы не было протечки.

Уплотнение резьбы переходника паклей.

При помощи разводного ключа или шведки переходники вкручиваются в выводы труб. Стандартное расстояние между центрами входных отверстий смесителя составляет 150 мм. Если трубы установлены с отклонением от этого стандарта, то при помощи эксцентриков, имеющих смещение оси между резьбовыми частями, можно легко отрегулировать этот недочет и выставить промежуток между выводами в 150 мм.

Схема установки настенного смесителя.

Если для подключения водопровода и смесителя была использована монтажная планка, применять эксцентрики необязательно. Для перехода можно использовать латунный ниппель с переходом штуцеров с ½ на ¾ дюйма.

Пластиковая планка и переходник-ниппель.

Шаг 3

Теперь приступают к установке непосредственно смесителя. Перед этим на переходники навинчиваются декоративные накладки, а в гайки крана устанавливаются силиконовые или резиновые прокладки. Гайки накручиваются на эксцентрики сначала руками, а затем подтягиваются ключом.

Завершающий шаг – подсоединение съемного гусака и гибкого шланга для душа. Здесь тоже не стоит усердствовать и затягивать туго, так как детали и резьба на них довольно хрупкие, поэтому ручного усилия чаще всего вполне достаточно, чтобы не было протечки.

Вот и все, замена смесителя в ванной своими руками завершена. Теперь можно открывать задвижки и пользоваться ванной комнатой.

Нюансы ремонта сантехники для ванны

Приступая к самостоятельному ремонту смесителя, важно учитывать особенности устройства переключателя. В каждом изделии присутствуют свои нюансы, игнорирование которых приводит к усугублению проблемы

Чтобы предотвратить поломки смесителя для ванны, периодически проводят профилактические мероприятия.

Необходимо также устранить проникновение твёрдых частиц в элементы изделия. Резиновые прокладки обычных кранов довольно устойчивы к повреждениям, а вот на керамике сразу появляются царапины. Чтобы этого не произошло, устанавливаются самопромывные фильтры очистки.

Переключатель пробкового типа

Основной неисправностью устройства этого вида является плохое прилегание пробки к переключателю

Для устранения неисправности производится полны разбор переключателя, поэтому важно знать как разобрать смеситель:

• для начала отворачивается шуруп;
• производится снятие рукоятки;
• отвинчивается накидная рукоятка;
• снимается стопорная шайба;
• вытаскивается пробка.

Сейчас пробковые переключатели можно встретить в стилизованной под ретро сантехнике

Затем пробку возможно протереть бензином, керосином, также можно протереть этими же веществами внутреннюю часть корпуса. Если на пробки имеются повреждения, то можно воспользоваться абразивной пастой. Устранение неисправностей переключателя душа в смесители это достаточно непростой процесс, требующий внимательности и опыта. Лучше для начала полностью изучить как починить смеситель в зависимости от вида, а уже затем можно приступать к дальнейшему их ремонту. Если же вам ни разу не приходилось ремонтировать переключатели, то лучше воспользоваться помощью профессионалов.

Разновидности переключателей душа

Стандартный смеситель – конструкция, позволяющая переключать поток воды и получать холодную либо горячую воду. Переключение производится за счет вентильной головки – буксы, которая в разных положениях перекрывает прохождение горячей или холодной жидкости.

Смеситель в ванной несколько сложнее. Он обеспечивает смешивание воды с разной температурой и позволяет направить струю воды к лейке душа. Эти задачи переключатель выполняет поочередно: сначала смешивают воду, чтобы получить водяной поток комфортной температуры, а затем переключают его для подачи в душевой излив. Это же устройство регулирует давление: можно сделать струю более мощной или более слабой.

Смеситель включает следующие элементы:

• короткий излив – для мытья рук или набора воды в ванную;
• отверстие под душевой шланг;
• переключатель – перенаправляет воду в душевую лейку, может быть простым или многофункциональным.

Золотниковый переключатель

Типы переключателей:

• Пробковые – встречаются редко. Переключение осуществляется за счет поворота ручки. Букса внутри механически смещается и закрывает отверстие. Конструкция исключительно отказоустойчивая: слишком простая, чтобы в ней что-то ломалось. Однако для переключения нужно прилагать усилие. Неполадки обычно связаны с протечкой по штоку в том случае, если детали устройства изнашиваются неравномерно.
• Золотниковые – механизм работы практически такой же. Перекрывает подачу воды в одну или другую сторону кривошип. Уплотнителем золотника выступают резиновые кольца. При повороте уплотнитель натягивается на боковую поверхность. Резиновое кольцо быстро стирается, поэтому при установке такого переключателя рекомендуют сразу же приобрести запасную пару. Механизм пользуется популярностью, потому что дешев и легко ремонтируется своими руками.
• Картриджные – или дисковые. Здесь вода сначала попадает в картридж, где смешивается в определенной пропорции с помощью керамических пластин. Управляется смеситель только одной ручкой. Она крепится на шток картриджа и выполняет сразу все функции – переключателя и смесителя. Минус модели – сложность в ремонте, картридж проще заменить, чей починить.
• Кнопочные – устройство предназначено исключительно для переключения воды с излива на душевую лейку. Комбинируется обычно с картриджным смесителем. Выполняется в виде кнопки. Чтобы переключить поток воды, нужно оттянуть кнопку или прижать. Устанавливается она прямо на излив. Различают 2 варианта: простой и автоматический. Второй отличается только тем, что при закрывании кранов он автоматически возвращается в положение «излив». Кнопочные переключатели компактны, не требуют усилий для управления, однако служат недолго. Если клапан устройства изготовлен из резины, он быстро теряет свои свойства из-за известкования. Если клапан металлический, он плохо удерживает воду из-за слабого прижима. Течет смеситель в ванной нередко именно по этой причине.
• Шаровые – кран-букса благодаря строению превосходно удерживает воду. Такой механизм обеспечивает самое плотное прижимание. Однако модель чувствительна к крупным примесям: песок или крупные частицы ржавчины могут вывести переключатель из строя.

Какой у вас переключатель?

Пробковый
0%

Золотниковый
75%

Картриджный
25%

Кнопочный
0%

Шаровой
0%

Проголосовало: 4

Замена механизма переключения душизлив

Шаровые переключатели самые надёжные, но, к сожалению, не ремонтируемые, поэтому если у вас смеситель именно с таким механизмом переключения, и он сломался, то вам придется покупать новый.

Для картриджных, буксовых и эксцентриковых переключателей работы по ремонту будут следующие:

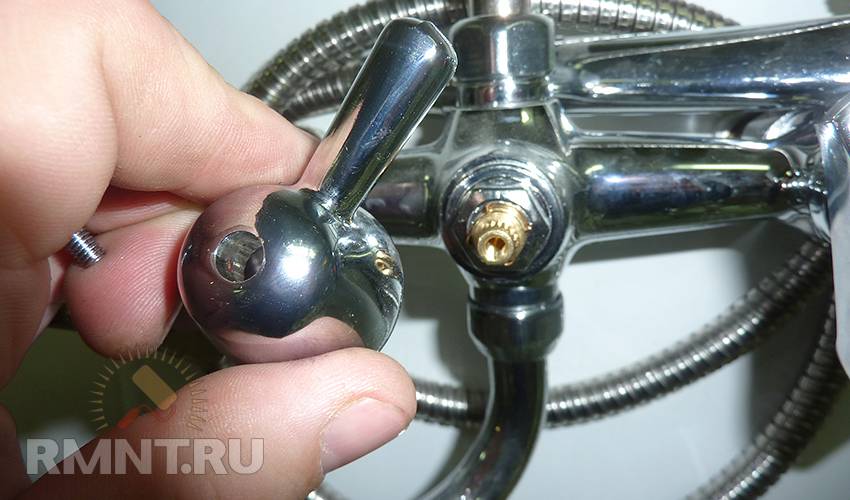

1. Демонтируем декоративную заглушку на ручке переключения. В некоторых смесителях необходимо с помощью обойного ножа вынуть заглушку и отверткой вывернуть крепёжный винт, который она закрывала. В нашем случае она сама является таким винтом. Отворачиваем её.

2. Снимаем ручку.

3. Под ручкой находится либо буксовый механизм, либо гайка, крепящая механизм (картридж или эксцентрик). Отворачиваем.

4. Вынимаем механизм. Буксовый или картриджный вынимаются целиком. У эксцентриковых вынется только одна часть — сам эксцентрик.

5. Для полного демонтажа эксцентрикового переключателя необходимо вынуть его внутреннюю часть. Для этого руками отворачиваем гайку излива.

6. Снимаем излив вниз.

7. Под гайкой обнаружится съёмная часть корпуса. Её придётся отвернуть. Сделать это очень непросто. Оберните эту часть тканью, чтобы в процессе демонтажа не повредить хромированное покрытие, и с помощью газового (не разводного) ключа за сам корпус отворачиваем эту деталь.

8. Если вам удастся это сделать, то из корпуса легко извлечётся внутренняя часть механизма. В целом он будет выглядеть приблизительно так:

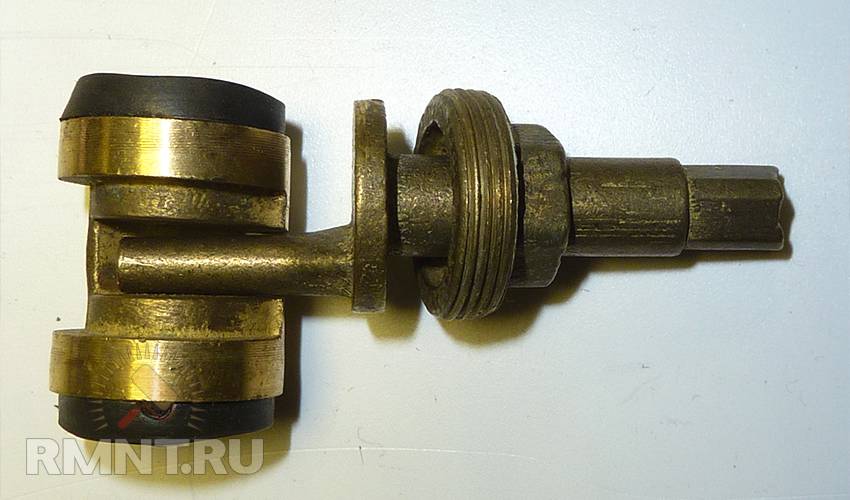

Справа — эксцентриковая часть, отворачивается первой, слева — внутренняя. Если вынуть внутреннюю часть не удаётся, то придётся менять смеситель.

9. После демонтажа, по полученным образцам в магазине покупаем нужные запчасти и в обратной последовательности описанным работам собираем смеситель.

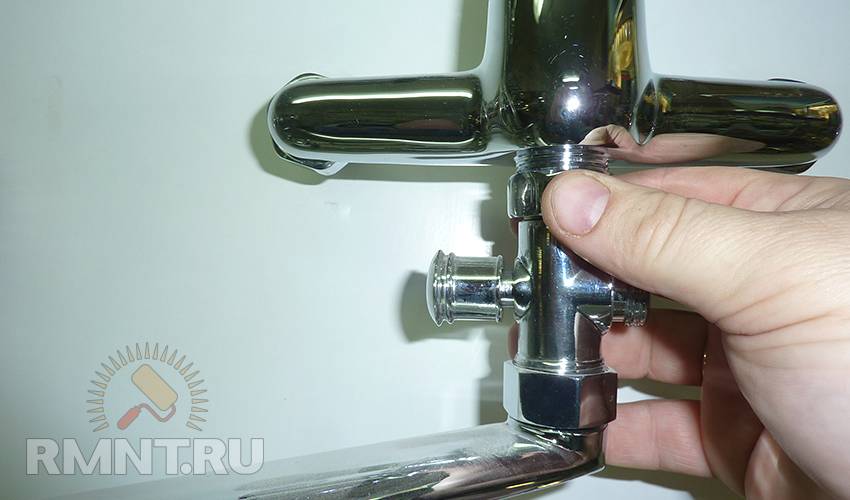

Для замены отдельного блока переключения его необходимо полностью отсоединить от смесителя.

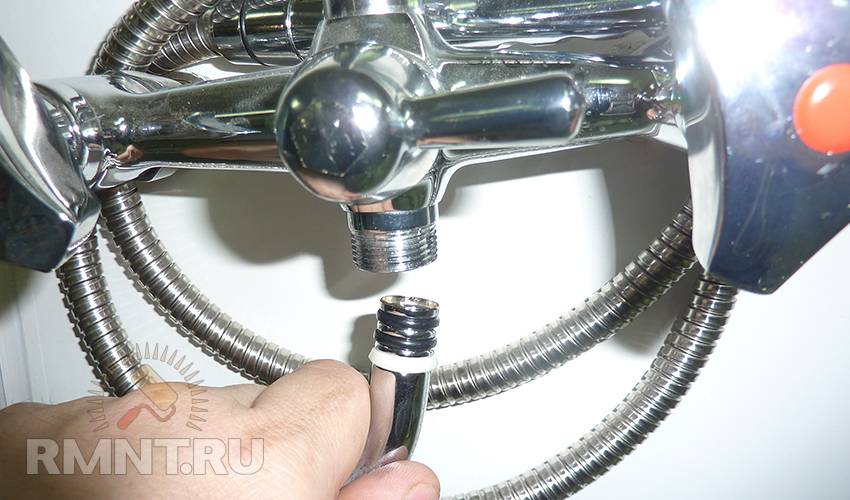

1. Руками откручиваем душевой шланг.

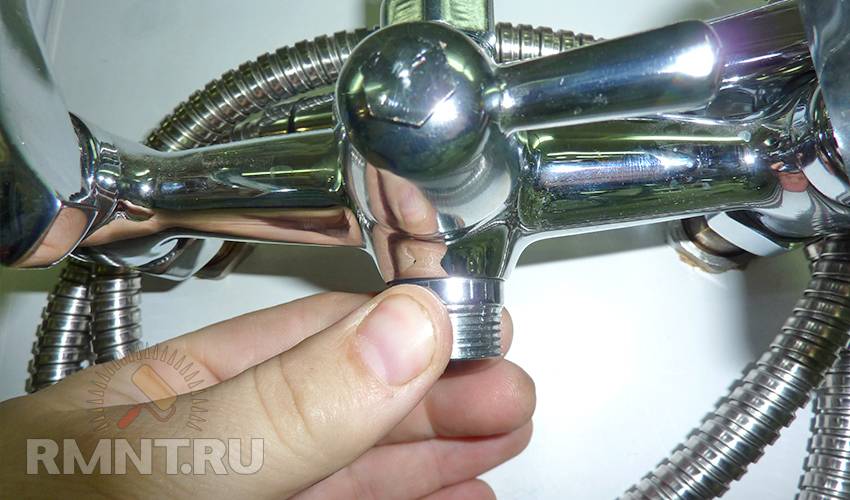

2. Отворачиваем верхнюю гайку крепления механизма с корпусом смесителя.

3. Снимаем механизм с изливом.

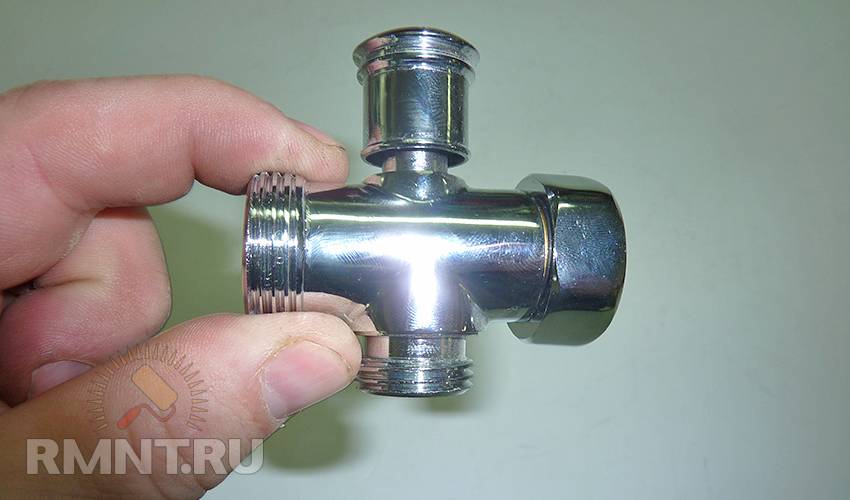

4. Отворачиваем гайку излива.

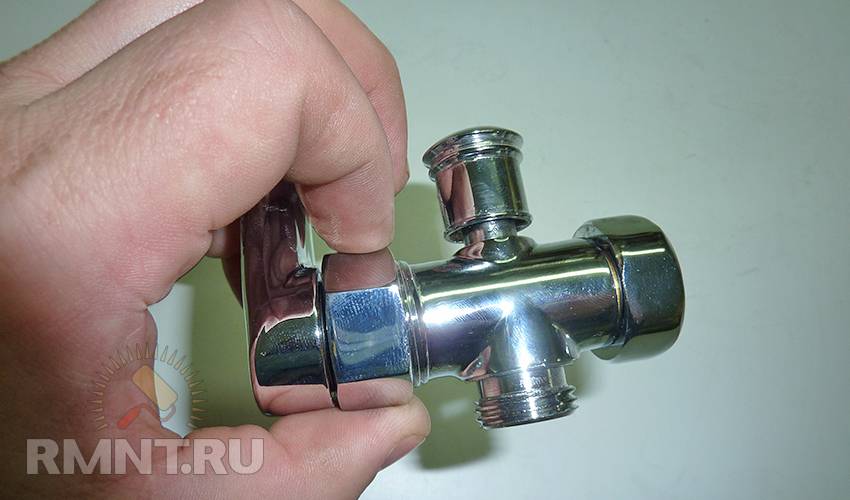

5. В итоге получаем механизм переключения.

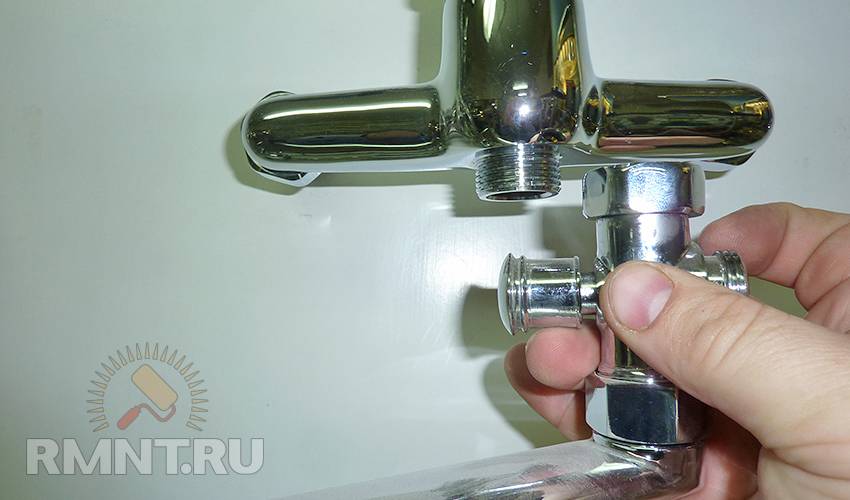

6. В магазине покупаем новый механизм и устанавливаем на смеситель.

Виды переключателей

Прежде чем начать ремонт смесителя, стоит рассмотреть, какие виды переключателей бывают. Стоит отметить процесс ремонта у каждого вида может иметь некоторые отличия, потому что устройство переключателей обладает важными особенностями. Встречаются следующие виды конструкции:

• золотниковый;
• пробковый;
• картриджный;
• вытяжной или кнопочный.

Вытяжной

Картриджный

Пробковый

Рычажной

Золотниковый вид конструкции был распространен в советское время. Сейчас этот вид устанавливается для смесителей вентильного вида с тонкими стенками. Главный критерий золотниковых устройств состоит в ручке, которая изготовлена из пластикового или металлического материала. Этот элемент установлен между вентилями крана.

Пробковое устройство считается старым, его уже практически не изготавливают. Устройство для переключения жидкости размещается посередине. По сравнению с золотниковым переключателем по размеру оно длиннее. Основной частью является пробка с вырезом. Во время ее вращения наблюдается процесс совмещения выреза с областью отверстий входа и выхода воды, и в область крана проникает жидкость.

Картриджная разновидность переключателя имеется в смесителях российских производителей. Сделать этот переключатель трудно, потому что для него тяжело найти необходимые элементы. При поломке этих элементов обычно требуется полная замена всего смесителя.

Основное предназначение вытяжного или кнопочного устройства состоит в процессе перемешивания холодной или горячей воды, которая проникает через систему центрального водоснабжения. Бывает нескольких видов такого устройства:

• автоматического типа — применяется для современных изделий картриджного вида. Располагается в области отдельного блока или на поверхности поворотного излива. Уникальное отличие элемента в том, что при перекрытии воды он не меняет положение излив или возвращается с положения душ. Кнопка выполняет функции регулирования: если ее вынуть, то жидкость будет выходить из лейки, если вставить обратно, то выход жидкости перейдет в положение излив;
• простого типа — этот вид применяется на недорогих моделях смесителей. Но по внешнему виду он выглядит также переключатель автоматического типа. Отличие этого вида устройства состоит в его принципе работы. Для этого требуется вынуть кнопку и выполнить перекрытие подачи воды. Если она будет в неподвижном состоянии, то значит это простое устройство;
• переключатель советского типа — элемент этого вида можно найти только на устройствах советского типа, которые сейчас не производятся.

Автоматические переключатели

Замена механизма переключения душ/излив

Шаровые переключатели самые надёжные, но, к сожалению, не ремонтируемые, поэтому если у вас смеситель именно с таким механизмом переключения, и он сломался, то вам придется покупать новый.

Для картриджных, буксовых и эксцентриковых переключателей работы по ремонту будут следующие:

1. Демонтируем декоративную заглушку на ручке переключения. В некоторых смесителях необходимо с помощью обойного ножа вынуть заглушку и отверткой вывернуть крепёжный винт, который она закрывала.

2. Снимаем ручку.

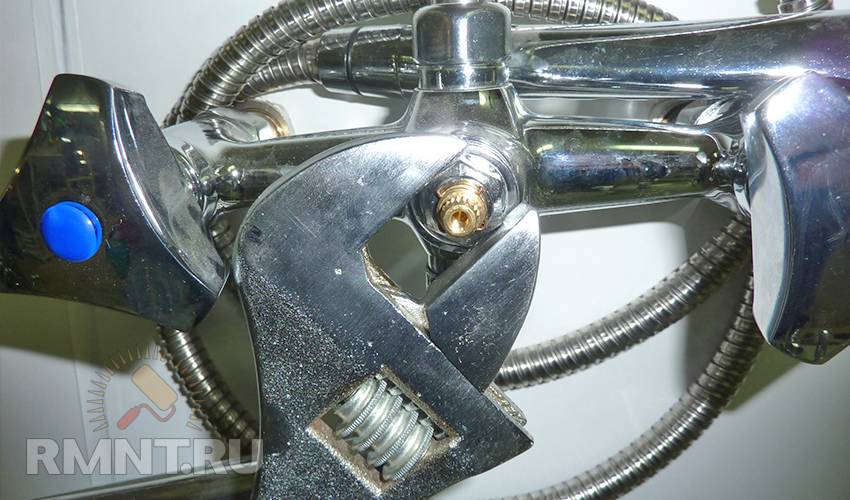

3. Под ручкой находится либо буксовый механизм, либо гайка, крепящая механизм (картридж или эксцентрик). Отворачиваем.

4. Вынимаем механизм. Буксовый или картриджный вынимаются целиком. У эксцентриковых вынется только одна часть — сам эксцентрик.

5. Для полного демонтажа эксцентрикового переключателя необходимо вынуть его внутреннюю часть. Для этого руками отворачиваем гайку излива.

6. Снимаем излив вниз.

7. Под гайкой обнаружится съёмная часть корпуса. Её придётся отвернуть. Сделать это очень непросто. Оберните эту часть тканью, чтобы в процессе демонтажа не повредить хромированное покрытие, и с помощью газового (не разводного) ключа за сам корпус отворачиваем эту деталь.

8. Если вам удастся это сделать, то из корпуса легко извлечётся внутренняя часть механизма. В целом он будет выглядеть приблизительно так:

Справа — эксцентриковая часть, отворачивается первой, слева — внутренняя. Если вынуть внутреннюю часть не удаётся, то придётся менять смеситель.

9. После демонтажа, по полученным образцам в магазине покупаем нужные запчасти и в обратной последовательности описанным работам собираем смеситель.

Для замены отдельного блока переключения его необходимо полностью отсоединить от смесителя.

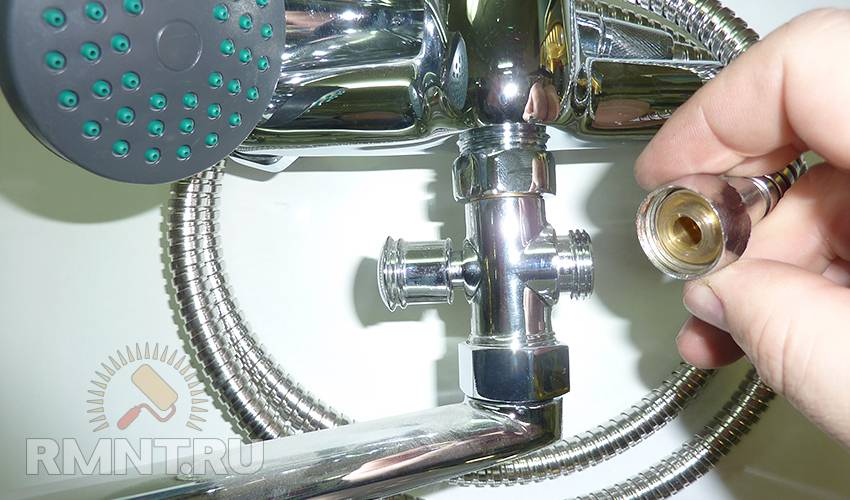

1. Руками откручиваем душевой шланг.

2. Отворачиваем верхнюю гайку крепления механизма с корпусом смесителя.

3. Снимаем механизм с изливом.

4. Отворачиваем гайку излива.

5. В итоге получаем механизм переключения.

6. В магазине покупаем новый механизм и устанавливаем на смеситель.

решения и Проблемы

Итак, что делать, в случае если сломался переключатель душа на смесителе, в каждом из обрисованных выше случаев? Давайте перейдем к обычным проблемам каждого типа переключателей.

Пробковый

Как уже говорилось, эти изделия только отказоустойчивы. Две болезни, но, имеется и у них.

Неприятность	Обстоятельство	Решение
Громадное упрочнение, нужное для переключения режима	Перетянутая зажимная гайка	Разобрать смеситель; смазать пробку силиконовой смазкой; затянуть гайку с умеренным упрочнением
Течь по штоку пробки	Неравномерный износ пробки либо корпуса	Решение — то же, что и в прошлом случае. Вязкая силиконовая смазка облегчит поворот рукоятки и заполнит неровности трущихся поверхностей

Кнопочный

Как выглядит ремонт переключателя с режимом гусака и душа у кнопочной конструкции?

У нее три обычных неисправности:

1. Переключатель не держит воду: она в один момент поступает в душ и гусак. Обстоятельство — неравномерный износ либо полное разрушение резинового клапана. Лечится лишь его заменой либо, в случае если соответствующая запчасть отсутствует в продаже, полной заменой смесителя.
2. Кнопка самопроизвольно возвращается в исходное состояние по окончании нажатия при маленьком напоре воды. Обстоятельство — избыточно тугая возвратная пружина. Достаточно откусить один-два витка пружины — и смеситель начинает работать полностью нормально.

1. Наконец, в случае если течет переключатель душа на смесителе, обстоятельство — в износе уплотнительного колечка. Оно опять-таки изменяется на новое; кольца, в большинстве случаев, входят в комплекты прокладок для ремонта отечественных смесителей. Цена комплекта редко превышает 20 — 30 рублей.

С бочонком

Вот болезни данной конструкции:

Не перекрывается вода на гусак либо душ. Обстоятельство — износ прокладок либо, что не редкость куда чаще, разрушение фиксирующего одну из них болтика. Неприятность, как несложно додуматься, устраняется заменой прокладки либо болта.

Ремонт переключателя душа для смесителя в большинстве случаев сводится к замене бочонка; временным решением проблемы может стать установка в корпус смесителя импровизированных направляющих из отрезков алюминиевой проволоки.

При течи по штоку опять-таки изменяется резиновый уплотнитель либо набивается сальник.

У новичка может появиться резонный вопрос: как снять переключатель душа на смесителе, в случае если бочонок не желает покидать корпус?

Тут ответственна последовательность операций.

1. Открутив крепежный винт, снимаем рычажок переключателя.
2. Отворачиваем сальницу (если она имеется).
3. Вынимаем эксцентрик.

1. Отворачиваем гайку на корпусе смесителя под душевым шлангом.
2. Снимаем гусак.
3. Выталкиваем бочонок через отверстие в корпусе смесителя снизу вверх.

Керамический

Как отремонтировать переключатель душа, рукоятка которого способна делать полный оборот?

Из современных смесителей эти наиболее отказоустойчивы; создатель не имеет возможности припомнить ни одной их поломки из-за естественного износа.

Неприятности смогут появиться только при стечении двух событий:

• Отсутствия фильтров на входе в квартиру либо дом. При ремонте магистрали водоснабжения в нее может попасть окалина либо большой песок, каковые непременно окажутся в смесителе.
• Большой физической силы обладателя при полном отсутствии здравого смысла. В случае если постараться провернуть заклиненный окалиной картридж силой, итог будет мало предсказуем: сломается или одна из керамических пластин, или удерживающий ее пластиковый фиксатор.

Инструкция по ремонту в этом случае также в полной мере предсказуема: уничтоженный картридж заменяется новым. Для замены достаточно снять рукоятку и фиксирующую гайку.

В случае если вода поступает только через часть отверстий в душевой лейке, разумеется, что лейка или забита окалиной и песком, или заросла известковыми отложениями.

Как разобрать душевую лейку с переключателем для чистки? В случае если ее сетка фиксируется нержавеющим винтом, все весьма легко: достаточно его открутить — и вы получите доступ к отверстиям изнутри.

Разбор переключателя золотникового типа

Если переключатель на душ установлен золотниковый съемный переключатель, то порядок его разбора будет иметь несколько другой вид:

1. От корпуса смесителя нужно открутить нижнюю часть конструкции – переключатель и шланг от душа. Для этого используется разводной ключ или гаечный подходящего диаметра;
2. Чтобы отключить шланг от переключателя, нужно снять гайку, которая придерживает конструкцию. Для этого удобно использовать разводной ключ;
3. После от корпуса отсоединяется переключатель. Его нужно аккуратно вывернуть из смесителя.

Еще очень распространены золотниковые переключатели душ-лейка, которые не нужно полностью разбирать для проведения ремонтных или профилактических работ. Достаточно просто снять запорную или декоративную гайку с переключателя и аккуратно вытащить механизм наружу.

Конструкция переключателя для душа с золотником

Золотниковые переключатели не пользуются особой популярностью из-за невозможности ремонта. Поэтому если на таком смесителе появилась течь, то его проще сразу его поменять, чем пытаться ремонтировать.

Вода протекает через гибкую часть душевого механизма

Случается, что вода вытекает из шланга, не доходя в полном объёме до распылителя (лейки душа).

• Проблема может заключаться в том, что внутренняя защитная трубка неплотно прикреплена к пластмассовому переходнику. Решить ситуацию просто: открутите гайку и насадите трубку плотно на переходник.
• Другая проблема — трещины и дефекты на резиновой кишке. В этой ситуации следует открутить гибкий рукав от смесителя и распылителя, аккуратно вынуть трубку из оплётки, поддев её острым предметом, и обрезать до места повреждения. После элемент следует вставить обратно в оплётку. Это верное решение проблемы, однако, оно имеет недостаток: часть рукава станет жесткой из-за отсутствия внутренней гибкой части.

Особенности ремонта переключателя душа в смесителе

Чтобы можно было правильно отремонтировать устройство с переключателем для душа для начала стоит выяснить в чем проблема его неисправности. Но многие профессионалы рекомендуют если вы еще ни разу не сталкивались с устройством смесителей этого вида, то лучше предварительно изучить особенности ремонта. Но все же желательно пригласить мастера, который сделает все быстро, а главное качественно. Так как отремонтировать смеситель для ванной?

Замена вышедшего из строя картриджа

Если в ванных имеется простой смеситель однорычажного вида, то причиной поломки переключателя может стать внутренний картридж. За счет этого элемента обеспечивается смешивание токов воды при рабочем процессе устройства. Но стоит помнить, что его невозможно восстановить, поэтому если он сломался, то его нужно заменить новым.

Ремонтный процесс состоит из этапов:

• первым делом производится снятие заглушки;
• отверткой откручивается фиксирующий винт;
• затем производится снятие рычага;
• выполняется выкручивание гайки, которая обеспечивает фиксирование картриджа в смесителе;
• вынимается старый картридж и на его место устанавливается новый;
• после этого конструкция с особой аккуратностью собирается.

Расположение золотникового переключателя

Чтобы снять крышку переключателя достаточно открутить болт

Снимаем крышку переключателя

Откручиваем внутренний болт

Замена переключателя

Замена уплотнительных колец

Популярным считается кнопочное переключение смесителей с душем. Однако у этих видов устройств имеется распространенный минус – вытекание воды из-за быстро приходящих в негодность уплотнительных колец из резиновой основы. В этих случаях можно воспользоваться двумя способами устранения этой проблема – замена старых уплотнительных элементов на новые или зачистка и размягчение старого резинового кольца. Но лучше производить полную замену.

Весь этап замены выполняется согласно следующей схеме:

для начала необходимо снять кнопку — для этого можно воспользоваться разводным ключом

Все следует делать с особой осторожностью, чтобы не повредить другие элементы;
при помощи гаечного ключа производится полное раскручивание всего устройства;
далее производится снятие штока;
снимаются старые уплотнительные элементы из резинового материала и устанавливаются новые кольца;
производится сборка смесителя — при сборке стоит быть особенно внимательным, все элементы должны находиться на своих местах, все гайки нужно закручивать осторожно, чтобы их не сорвать или не повредить.. Набор кольцевых прокладок

Набор кольцевых прокладок

Бочонок переключателя с кольцевыми прокладками Если кольца недостаточно старые или же их нет в продаже, то их можно сделать мягкими. Для размягчения можно воспользоваться стандартным растворителем или бензином. Однако, стоит учитывать, что данная процедура не сможет обеспечить полное устранение проблемы. Поэтому протечка может возникнуть вновь через короткий период.

Замена пружины переключателя

Еще одной проблемой неисправности устройства переключателя может быть износ пружины. Замене пружина не подлежит, поэтому в этих ситуациях производится полная замена этого элемента на новый.

Замена пружины выполняется по следующей схеме:

• для начала снимается излив, душевой шланг. Используется разводной и гаечный ключ. Все нужно выполнять аккуратно, чтобы не повредить излив или шланг, иначе придется полностью менять весь смеситель;
• после этого вынимается переходник;
• затем выкручивается заглушка и винт фиксирующего типа;
• вынимается шток, в котором расположена старая пружина;
• снимается старая пружина;
• далее производится установка новой рабочей пружины;
• в конце все собирается обратно.

Возвратная пружина видна на этом снимке

Виды переключателей

Переключатели для душа классифицируются по конструкции и принципу работы. По конструкции они бывают:

1. Картриджные. Наиболее распространены в современной сантехнике. Состоят из запорного механизма – картриджа, который меняет своё положение в зависимости от поворота рычага;

Типы золотников

Пробковые. Являются более современными аналогами золотниковых переключателей. Дополнены пружиной, которая придерживает шток. При подъеме такого переключателя, пружина растягивается и зажимает шток в таком положении, что вода попадает в лейку. Соответственно, при нажатии на пробку, пружина зажимается и излив душа перекрывается, а воды поступает в гусак.

Ремонт кнопочного переключателя душ-излив в настенных однорычажных смесителях.

При осмотре

кнопочного переключателя проверьте стабильность его работы:

1. он не должен самопроизвольно переключаться с душевой сетки на излив;
2. при закрытом положении рукоятки-переключателя подачи воды в смеситель, кнопка должна свободно переключаться —

• на душ — когда кнопку фиксируют в положение«вверху» ;
• на излив — когда кнопку фиксируют в положение«внизу» .

Переключатели ванна-душ, которые по устройству могут быть кнопочные, пробковые и золотниковые, ремонтируют в зависимости от их конструктивных особенностей.

В любом случае перед выполнением ремонта закройте поступление воды в смеситель.

3.1. Способ разборки кнопки переключателя для ремонта.

Способ разборки для ремонта или замены кнопки-переключателя

однорычажного смесителя ванна-душ показан на рис.5.

Примечание: *— Шестигранный металлический стержень с расстоянием между противоположными гранями 12…13 мм осторожно вводят в отверстие переходника (рис.6 поз.29). Шестигранный угольник (рис.5) придерживают и отворачивают переходник (рис.6 поз.24). Корпус клапана (рис.6 поз.23) без кнопки (рис.6 поз.16) выталкивают из основания корпуса смесителя (рис.5 поз.4)

Корпус клапана (рис.6 поз.23) без кнопки (рис.6 поз.16) выталкивают из основания корпуса смесителя (рис.5 поз.4)

Шестигранный угольник

(рис.5) придерживают и отворачиваютпереходник (рис.6 поз.24). Корпус клапана (рис.6 поз.23) безкнопки (рис.6 поз.16) выталкивают из основаниякорпуса смесителя (рис.5 поз.4).

Такие Г-образные шестигранники-ключи обычно используют при работе с электроинструментами.

Кнопочный переключатель при ремонте разбирают в такой последовательности:

1. сначала снимают гибкий шланг (рис.4 поз.11) снакидной гайкой (рис.4 поз.6) под кнопкой;
2. затем снимают декоративный колпачок кнопки (рис.4 поз.16), поддев его лопаткой отвёртки, и отвинчиваютвинт (рис.4 поз.17).
3. снимают кнопку (рис.4 поз.15);
4. затем извлекают шток (рис.4 поз.19) вместес клапаном (рис.4 поз.20), если шток открытый или веськорпус кнопки (рис.6 поз.23), если кнопка с закрытым штоком. Причём кнопка с закрытым штоком более долговечна потому, что пружина штока закрыта от соприкосновения с водой;
5. изношенные кольца клапана (рис.6 поз.20, поз.25 и поз.26) в кнопках заменяют на новые;
6. закрытую кнопку (если она не разбирается) заменяют подобной полностью.

Варианты кнопочных переключателей душ-излив

для настенных однорычажных смесителей показаны на рис.6.

Варианты кнопочных переключателей душ-излив для настенных однорычажных смесителей

16- колпачок с крышкой или кнопка; 17- винт; 18- пружина штока; 19- шток переключателя; 20- клапан штока; 21- втулка сальника; 22- сальниковое уплотнение; 23- корпус переключателя; 24- переходник кнопочного выключателя; 25- уплотнительное резиновое кольцо корпуса переключателя; 26- уплотнительное резиновое кольцо переходника; 27- резиновые кольца клапана; 28- пластмассовый стабилизатор излива; 29- отверстие переходника под излив.

Перед сборкой переключателя осмотрите уплотнительные поверхности на кнопке с открытым штоком, очистите и промойте их. Пружину

(рис.6 поз.18) покройте густым смазочным материалом.

Разбор лейки

Чтобы максимально прочистить лейку душевой кабины, рекомендуется снять и разобрать сантехническое оборудование.

В настоящее время широко используются:

• обычные лейки;
• изделия с возможностью переключения режимов работы.

Разборка стандартной лейки

Обычная лейка для душа состоит из таких элементов, как:

• корпус устройства;
• резиновая прокладка для герметичности;
• рассеиватель;
• фиксирующий болт;
• декоративная заглушка.

Составляющие элементы

Чтобы разобрать душевую лейку Grohe или иного производителя, не оснащенную различными режимами работы, необходимо:

1. отсоединить лейку от душевого шланга. Как правило, выполнить процедуру можно руками, без применения инструментов. Однако при длительном использовании сантехнического оборудования возможно «прикипание» фиксирующей гайки. В данной ситуации для отсоединения потребуется разводной ключ;

Отсоединение от шланга

1. при помощи отвертки или иного острого предмета снять с фиксирующего болта, расположенного в центре рассеивателя, декоративную заглушку;

Декоративная заглушка крепежного болта

1. вывернуть болт;

Крепежный болт

1. снять рассеиватель.

Окончательная разборка устройства

Некоторые, более современные модели леек оснащаются фиксирующей гайкой вместо крепежного болта. В данной ситуации разборка оборудования осуществляется следующим способом:

1. ослабление фиксирующей гайки;
2. снятие рассеивателя и уплотнительного кольца.

Как разобрать душевую лейку с фиксирующей гайкой

Разборка многорежимной лейки

Многорежимные лейки  состоят из таких элементов, как:

• корпус;
• устройство переключения режимов;
• внешний переключатель;
• уплотнительные кольца.

Устройство с несколькими режимами работы

Чтобы разобрать лейку с переключателем, необходимо:

1. отключение оборудования от душевого шланга (подробнее о процессе выполнения операции рассказано ранее);
2. при помощи специального ключа, находящегося в комплекте с оборудованием, происходит ослабление фиксирующих болтов, расположенных на панели рассеивателя;

Места расположения крепежных болтов

При отсутствии специального ключа можно воспользоваться ножницами или иными острыми предметами.

1. последовательное снятие расеивателей, определяющих режим работы оборудования;

Удаление элементов, отвечающих за режим работы

1. снятие основной части устройства, закрепленной фиксирующим болтом;
2. удаление декоративной накладки и уплотнительного кольца.

Окончательный разбор

Описание и принцип работы многорежимной лейки представлен на видео.
