Ручной плиткорез: как пользоваться, выбор, самодельный вариант

Электрический самодельный плиткорез

Плиткорез из болгарки, изготовленный своими руками — довольно сложное, но практичное изделие. УШМ часто применяется для резки плитки, но с ее помощью трудно получить ровный разрез. Пилить некомфортно — образуется много пыли. Велик риск получить травму. Предлагаемая модернизация избавляет инструмент от перечисленных недостатков.

Изготовление электрического плиткореза не требует особых технических знаний и умений. На некоторых этапах необходимы сварочные работы, однако их объем невелик.

Потребуется:

Болгарка. Необходимо использовать инструмент без повреждений корпуса, следов электрического короткого замыкания и т. п.
Металлические пластины толщиной 5 мм размером примерно 15 на 6 см.
Металлическое кольцо шириной 2 см внутренним диаметром равным диаметру опорного фланца болгарки. Его можно отрезать от подходящей трубы.
Лист текстолита 30х20 см толщиной 2-3 см для основания плиткореза.
3 болта 10 мм, 4 гайки 10 мм, саморезы (размер подбирается в ходе изготовления).
Инструменты для обработки металла (напильники, шлифмашина и т. д.)
Электродрель, шуруповерт сверла по металлу различного диаметра.
Электросварочный аппарат.

Задача модернизации – создать коромысловый механизм, на одном плече которого закреплена болгарка. УШМ двигается, описывая часть окружности, центром которой является ось коромысла. Амплитуда движения ограничивается 3 см над основанием и 3 см под основанием. Этого достаточно для разрезания плитки любой толщины.

Приведенное описание — один из возможных вариантов конструкции качающегося механизма. Способ его изготовления может быть другим, но принцип действия не меняется.

Изготовление:

Из металлических пластин вырезаются (ножовкой или болгаркой) детали:

3 шт. размером 40х45 мм. Одна из сторон 40 мм стачивается в виде полукруга, чтобы после монтажа углы не мешали вращению коромысла вокруг оси. В центре пластин просверливается отверстие 10 мм;
1 шт. размером 40х100 мм – нижняя деталь коромыслового механизма, которая будет крепиться болтами к текстолитовому основанию плиткореза. Для этого проделываются два отверстия диаметром 10 мм;
1 шт. размером 40х80 мм – верх качающегося механизма;
1 шт. неправильной Г-образной формы. Это – рычаг коромыслового механизма. К удлиненной части будет крепиться болгарка. Противоположенная сторона будет насаживаться через просверленное отверстие на центральную ось.

В металлическом кольце, которое будет надеваться на опорный фланец, вырезается участок примерно 1 см. Снаружи кольца с обоих концов удаленного участка приваривается по гайке 10 мм так, чтобы сквозь них можно было ввернуть болт. Совет: наваривать гайки проще с уже ввернутым болтом. В итоге получается хомут – при закручивании болта кольцо стягивается.
Хомут приваривается к краю длинной стороны Г-образной детали.
Металлические детали надеваются на центральную ось (болт 10 мм), стягиваются гайкой и свариваются таким образом, чтобы рычаг коромысла с кольцом-хомутом мог поворачиваться вокруг оси.
Коромысловый механизм через отверстия нижней детали прикручивается к текстолитовому основанию.
Хомут-кольцо надевается на опорный фланец болгарки. Выбирается наиболее удобное для работы положение УШМ. Хомут затягивается, фиксируя инструмент. Абразивный круг при этом не должен задевать край текстолитового основания. Сверху устанавливается защитный щиток и прихватывается сваркой.
К верхней крышке коромыслового механизма приваривается небольшой крючок или уголок с отверстием. К нему крепится пружина длиной в сжатом состоянии около 5 см. Она натягивается так, чтобы болгарка заняла положение, при котором низ отрезного круга был выше основания. Второй конец пружины также крепится в отверстии небольшого уголка, который шурупом фиксируется на текстолите.

Электрический плиткорез готов. Пилят им, перемещая инструмент по линии отреза.

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Плюсы и минусы ручной модели

К несомненным достоинствам ручного плиткореза можно отнести:

независимость от электросети. Этим устройством можно пользоваться и там, где электричества нет или оно временно отключено. При работах во влажных помещениях – например, при облицовке ванной комнаты, бассейна, сауны – возможность разрезать кафель непосредственно на рабочем месте, не выходя в другое помещение с рабочей розеткой, очень важна;
отсутствие ограничений по температурному режиме.
травмы при использовании приспособления практически исключены. Максимум – повреждения при случайном падении устройства на ногу или защемление пальца;
мобильность. Изделия невелики, даже наиболее габаритные варианты, имеют вес до 1…3 кг, легко транспортируются и не требуют при этом специальных условий перевозки и хранения.

Основными минусами считаются:

сложности отрезания небольших полос по краю плитки. Если расстояние от края до надреза менее 3 см, только опытный резчик с помощью ручного инструмента сможет сделать ровную обрезку;
проблемы при работе с плиткой нестандартных размеров. Как очень маленькие, так и очень большие образцы разрезать сложно, иногда невозможно;
необходимость прилагать физические усилия для выполнения разреза.

Другие возможные недочеты зависят скорее от конкретной выбранной модели:

разлом плитки из-за излишней амортизации;
избыточное усилие в результате недостаточной длины рычага;
недостаточные размеры рабочей зоны;
неровный ход каретки;
сложность замены ролика (резака) или его недостаточное качество.

Советы по работе с инструментом

Если прибор нужен для одноразового использования, то подойдет недорогой, русский или китайский электрический плиткорез. Для регулярного применения лучше выбрать ручной профессиональный агрегат, например, марки Вихрь или Dexter.

Независимо от того, какой материал подлежит резке, керамогранит или керамика, во внимание нужно взять длину диагонали плашки. Предпочтительно, чтобы длина рабочего участка была больше, чем диагональ отделочного материала

Чтобы разлом получился качественным, работу необходимо осуществлять без лишней спешки, избегая при этом резких движения.

Следует ли мочить плитку

Профессиональные работники рекомендуют мочить плитку. Делать это нужно за 1-1,5 часа до резки, чтобы материал успел размягчиться. Такой способ помогает добиться ровного разлома.

Резка на себя или от себя

Вопрос, в каком направлении резать кафель, от себя или на себя, интересует многих работников. Ответ прост — направление следует выбирать то, которое более удобно.

Меры безопасности при работе с инструментом

Ручной инструмент менее опасен, чем электрический аналог. Из-под него не летит пыль, острые твердые частицы обрабатываемого материала. Отпадает необходимость использовать очки, респиратор. Многие мастера даже не пользуются перчатками. Однако совсем пренебрегать мерами безопасности нельзя.

Некоторые виды кафеля имеют глянцевое покрытие. При резке и разламывании плитки этот слой крошится, отлетает мелкими острыми частицами. Работая с таким материалов, не помешает надеть очки и перчатки.

При работе ручным инструментом не всегда используют средства индивидуальной защиты, но это не рекомендуется в целях собственной безопасности

Перед тем как пользоваться ручным роликовым плиткорезом, проверяют его работоспособность. Лучше испортить кусок ненужной плитки, чем новую заготовку. Перед началом резки подготавливают рабочее место. Под руками ничего не должно мешать. Стол освобождают от лишних предметов. Подготавливают место, куда складывать нужные и ненужные заготовки.

Ручной резак считается безопасный из-за отсутствия вращающихся механизмов на большой скорости. Все движения человек выполняет сам. Однако опасность получения травмы существует. Часто во время резки рукой придерживают заготовку, чтобы она не сдвинулась. Нужно найти ее правильное расположение, куда при резке недостает резак.

Устройство плиткореза

На зафиксированной плитке намечается линия отреза, вдоль которой проводят колесиком плиткореза. Далее опускают рычаг, и материал разламывается по отмеченной черте. Эта работа занимает не более 1 минуты.

Правила использования ручного плиткореза:

Перед использованием плиткореза стоит капнуть маслом на направляющую раму и колесико, чтобы нанести риску. Удостоверьтесь в надежности крепления колеса. Оно не должно сдвигаться в стороны, в противном случае вы получите кривую линию надреза. При изнашивании режущего колесика его стоит сменить, купив аналогичное в магазине строительных товаров.

Как резать плитку с помощью стеклореза и гвоздяНа крайний случай для этих целей используется гвоздь и стеклорез. Стеклорезом делается надсечка на лицевой стороне материала, плитка укладывается на гвоздь обратной стороной таким образом, чтобы сделанная линия гвоздь совпали, а затем пальцами надавливаете на обе половины плиты.
Также можно применить лобзик, надев на него карбидное лезвие. Однако для выполнения работ таким способом потребуется намного больше времени. Но не один из вышеперечисленных инструментов не справится с задачей лучше самого плиткореза.

Есть категория плиток, которые даже при толщине 6 мм довольно легко поддаются резке. Чем больше плотность материала, тем проще с ним работать.

Видео

Видеоматериал, в котором представлены разные способы резки плитки:

https://youtube.com/watch?v=8OQnNymsyr8

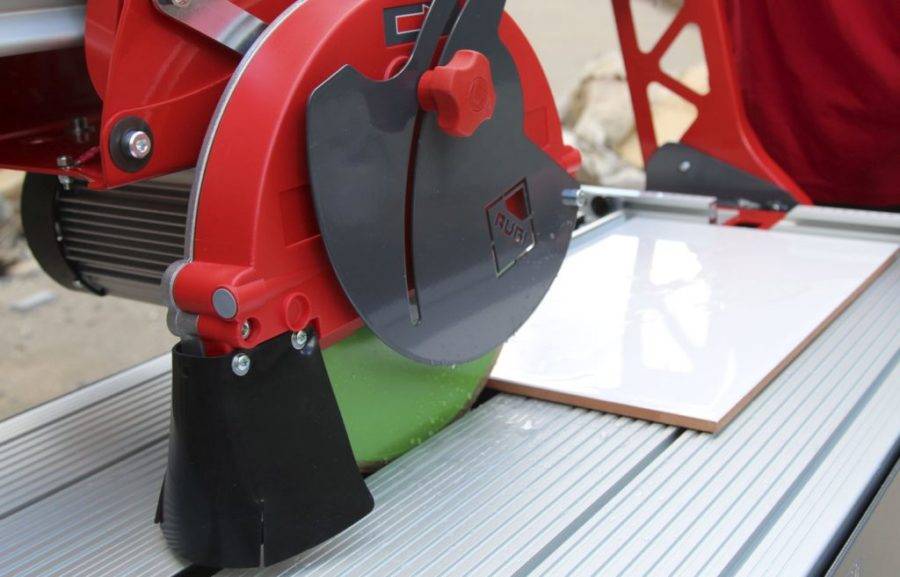

Электрические плиткорезы

Они отличаются быстрой и точной работой, а также способностью обрабатывать не только более толстую плитку, но часто и другие материалы, такие как камень или кирпич. Большинство из них также подходят для разделения стеклянной плитки. С другой стороны, электрические модели без водяного охлаждения более дорогие, громоздкие и беспыльные.

Они режут с помощью универсального алмазного отрезного диска, который нагревает материал в разрезе, поэтому существует риск его поломки. Следовательно, они требуют водяного охлаждения (мокрая резка), что, в свою очередь, устраняет указанную пыль и улучшает качество резки.

Такие резаки должны быть адаптированы для водоснабжения и, конечно же, должны иметь повышенную защиту от поражения электрическим током.

Мостовая фреза

Лезвие движется по раме над режущим столом. Обычно он также режет камень и другие материалы (в зависимости от глубины пропила и правильно подобранного лезвия).

Обычно он имеет достаточную длину реза для работы с плиткой большого формата.
Также его можно оборудовать дополнительными столиками для поддержки большой плитки с боков, чтобы она не упала и не сломалась после резки.

У некоторых даже есть лазер для еще более точного результата или возможность огранки кромки (обрезка кромки под определенным углом). Обычно он достаточно прочный и тяжелый, чтобы не опрокинуть его.

Настольный резак

Лезвие находится на одном месте, и вы перемещаете плитку при резке. Поэтому он не подходит для стеклянной плитки с нижним лакированным слоем, который царапается и повреждается малейшей крупной грязью на поверхности. Он больше подходит для керамической плитки небольшого и среднего размера.

Электрический ручной резак

Выглядит как обычная циркулярная пила. Вы делаете рез, перемещая резак по направляющей пластине с упором. Он также может раскалывать бетон и камень (разумеется, подходящим диском). Чем тверже материал, который вы режете, тем выше требуется мощность станка.

Угловая шлифовальная машина

У этого варианта больше противников, чем сторонников. Правда в том, что работать с Флексом в помещении не подходит, потому что он сильно пылит. Он подходит для резки толстой плитки и для резки фигур, отличных от прямой, но многое зависит от качества лезвия и твердой руки.

Вы можете быть уверены в том, что любой резак для направляющих рельсов будет ровным срезом, но с угловой шлифовальной машиной это больше зависит от вашей ловкости.

Как резать плитку плиткорезом

Электрический плиткорез с алмазным диском является идеальным механизмом, которому под силу справиться с любым видом плитки. С его помощью легко добиться ровных срезов с закругленными и сглаженными краями.

Для этого всего лишь необходимо предварительно размеченную плитку уложить на рабочую поверхность устройства и медленно продвигать под лезвие. Кафель должен быть плотно прижат к платформе обеими руками. При этом не стоит забывать о технике безопасности:

необходимо надевать защитные очки, чтобы в глаза не попали мелкие фрагменты плиточного материала;
контролировать уровень воды в поддоне, благодаря которой осуществляется охлаждение диска;
вовремя менять воду в случае ее засорения плиточной крошкой.

Кстати, мозаичную плитку можно резать таким же способом, соблюдая большую осторожность

Диск на данном устройстве способен выдержать без замены до 1000 резок. Однако лезвие необходимо периодически очищать от керамических частиц. Для того, чтобы произвести очистку, можно просто сделать несколько надрезов в шлифовальном камне.

Электрический плиткорез рекомендуется приобретать в фирменном магазине или официальном представительстве компании-производителя, где предусмотрены гарантии качества и имеется весь перечень необходимой документации.

Но в любом случае желательно осмотреть оборудование на предмет возможных дефектов, а также проверить работу двигателя. Также стоит отметить, что не ко всем моделям электрических плиткорезов легко найти запчасти, поэтому не лишним будет предусмотреть это заранее.

Самым главным преимуществом данного оборудования, безусловно, является скорость нарезки. Профессиональные мастера тратят на одну керамическую плитку не более минуты.

Для резки плитки под углом 45 градусов потребуется более совершенное оборудование, цена которого в несколько раз выше. Но для подготовки небольшого количества материала, достаточно будет его прочно закрепить и пользоваться обычным плиткорезом, болгаркой или электролобзиком.

Так же можно поступить и при резке полукругом, правда в этом случае мастера рекомендуют аккуратно закрепить плитку в тисках. Разрезать же плитку фигурно, скорее всего, не получится. Эту работу лучше доверить специалисту, особенно если материал дорогой.

Ручной плиткорез

Менее дорогим инструментом, который используют в основном мастера-любители, является ручной плиткорез. С его помощью достаточно удобно нарезать фрагменты плитки толщиной не более 6 мм.

Освоить работу с данным оборудованием не сложно, а скорость резки материала будет намного выше, чем при работе лобзиком:

на поверхность плитки наносится разметка с помощью карандаша или маркера;
плитку укладывают на основании, подгоняя ее так, чтобы колесико совпадало с линией разметки;
управляя ручкой плиткореза, проводят колесом по линии;
изделие фиксируется при помощи «крыльев», что позволит разделить керамическую или клинкерную плитку на две ровные части;
после легкого удара рукой по ручке устройства получается нужный фрагмент.

Основным преимуществом ручного плиткореза является его независимость от источников электрической энергии. Его применение особенно актуально в местах, где добраться до электричества проблематично. Кроме того, ручным устройством можно без риска использовать в условиях повышенной влажности. А небольшие габариты и вес, как правило, не превышающий 10 кг, делают его удобным при транспортировке.

Резка плитки стеклорезом

Стеклорез является самым простым и недорогим инструментом. Его успешно используют для обработки тонкой кафельной плитки. При этом способ резки кафеля, как видно на видео, практически не отличается от технологии резки стекла.

Работа осуществляется следующим образом:

на глянцевую сторону изделия с помощью стираемого маркера наносится разметка;
приложив к линии линейку или уголок, необходимо провести стеклорезом по направлению от дальнего края к себе, при этом постараться как можно равномернее распределять силу нажатия;
кафельную или напольную плитку кладут на край стола по линии надреза, и, придерживая одну ее часть, аккуратно нажимают рукой на другую;
края в месте разлома можно дополнительно обработать наждачной бумагой.

Безусловно, для работы со стеклорезом потребуется определенная сноровка. Поэтому в случае отсутствия должного опыта, не стоит тренироваться на дорогих керамических материалах.

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

механические;
электрические.

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Плиткорез ручной

Работая с облицовочным материалом либо укладывая тротуарные дорожки, зачастую появляется необходимость обрезать отдельные элементы под точные размеры. Решается подобная задача с помощью ручного плиткореза

На чем основывается выбор?

Чтобы определиться, какой ручной плиткорез лучше выбрать, рекомендуется представить, с какой периодичностью планируется его применение, какие рабочие объемы предстоит осваивать, какие стройматериалы придется отрезать.

Если приобретать инструмент для ремонтных работ, выполняемых своими силами, следует обращать внимание на ручные модификации. Стоят они приемлемо, разрезают плитку толщиной в полтора сантиметра, в работе не издают шум.В случае, когда предстоят отделочные работы в больших объемах, и требуется идеальное качество резки, особенно, когда применяется облицовочная плитка из разных материалов, вплоть до камня, то лучше всего сразу приобрести приводомэлектрическимплиткорез с

Данный тип инструмента отличается большей производительностью, отрезает толстую плитку в течение одной минуты, выполняя ровный срез.

Ручной инструмент для профессионалов и любителей

На такие группы плиткорезы делят умышленно. Любительский вариант стоит не очень дорого, но продолжительной нагрузки не выдерживает. Дополнительный функционал отсутствует, либо качество его оставляет желать лучшего. Используется такой инструмент при единичном ремонте.

Инструмент профессионального уровня обойдется вам достаточно дорого, но ценовая разница окупится высококачественной сборкой и хорошими комплектующими элементами, точными расчетами конструкции. Резка выполняется качественней, эксплуатационный период инструмента увеличивается.

Для удобного пользования в комплект входят линейки, упорные элементы, угольники и другие принадлежности. Плиткорез такой группы популярен среди мастеров отделочных работ.

По каким критериям выбирается инструмент для резки плитки

Перед тем, как начать пользоваться ручным плиткорезом, его следует правильно выбрать, учитывая все нюансы и отличительные особенности

Существуют определенные моменты, внимание на которые обращают обязательно:

полное соответствие заявленным требованиям. Прочность режущей части выбирается с учетом предполагаемого к резке материала, максимальные параметры глубины и длины резки определяются исходя из параметров плитки, используемой в ремонте;
качественная сборка. Плиткорез визуально осматривается на наличие дефектов, приводится в движение рычаг, чтобы удостовериться в отсутствии люфта. От нажатия на рычаг направляющие должны сохранять ровность и не выгибаться;
возможность обрезки под наклоном. Функция полезная, с ее помощью плиточный материал в угловых участках подгоняется максимально точно. Рабочая платформа легко поддается регулировке, установка после фиксации не сбивается, люфт не появляется;
наличие запчастей и расходных элементов, периодически нуждающихся в замене.

Так же по теме: Профиль для керамогранита: как правильно выбрать?

Кроме того, существует вероятность поломок, и не будет лишним уточнить, в каких магазинах приобретаются комплектующие для вашего плиткореза, где находятся ремонтные мастерские, если нет возможности устранить проблему собственными силами.

Как правильно резать плитку плиткорезом

Опытные мастера, перед тем как резать плитку ручным плиткорезом, рекомендуют подержать кафельную плитку некоторое время в теплой воде. Она станет немного мягче, что снизит вероятность появления трещин и сколов. Для уменьшения трения и повышения качества резки советуют капать машинное масло непосредственно на линию разметки или на режущий ролик.

Техника безопасности

Требуется знать, как безопасно провести работы по резке плитки своими руками, как избежать возможных травм. Существует ряд требований, которые нужно соблюдать:

Осмотреть плиткорез на предмет работоспособности и поломок.
Проверить ход каретки. Она должна двигаться плавно, без рывков.
Направляющие должны быть ровными и гладкими, без повреждений.
Режущий диск должен иметь ровную поверхность, без заусенцев и выбоин. Он должен вращаться на оси свободно, не скрипя и не застревая.

В целях безопасности нужно пользоваться защитными пластиковыми очками и тканевыми перчатками.

Как правильно пользоваться ручным плиткорезом

Чтобы правильно использовать плиткорез ручной, следует руководствоваться такой технологией:

На лицевой стороне плитки маркером или фломастером нанести линию разметки.
Зафиксировать материал с помощью специальных прихватов, при этом разметочная линия должна расположиться точно под режущим колесиком.
Установить режущий элемент в начале разметки и слегка нажать на него.
Взявшись за рукоятку, плавно двигать каретку от себя вдоль линии резки. Нажим должен быть такой силы, чтобы надрезать глазурь. Прилагая большие усилия, можно сломать плитку или повредить глазурованный слой в месте разреза. Недостаточный нажим не позволит нарушить твердое покрытие и потом сломать кафель.
Перевести рукоять на середину, опустить рычаг (если он есть в комплекте), затем нажать на него или резко ударить. При отсутствии рычага плитку кладут на край стола по линии разреза и ломают, надавив на выступающую за край часть.

Если все было сделано правильно, кафель должен аккуратно разломиться точно по линии реза. Некоторые модели оснащены встроенной линейкой и поворотным основанием для резки кафеля под углом 45 градусов. Подробнее на видео:

Как пользоваться плиткорезом-щипцами

Для небольшого количества резов кафельной плитки можно использовать плиткорез-щипцы. Они удобны для выполнения округлых вырезов и тонкой подгонки фрагментов при укладке плитки. Это приспособление похоже на плоскогубцы. Режущий ролик размещен на удерживающих губках.

Резка осуществляется следующим образом:

на глазурованную поверхность плитки наносится разметка;
по линии одним движением делается надрез режущим диском от дальнего края к себе;
щипцы размещают инструментальными лапками вверх (на глазури), линия разреза должна находиться посередине (между боковыми поверхностями лапок);
осторожно нажимают на ручки, отламывая ненужный фрагмент.

Как работать роликовым плиткорезом

Роликовый плиткорез является самым простым приспособлением для разделки кафеля, но возможности его ограничены. Мягкий материал им можно отрезать, но разрезать твердую и плотную плитку он не сможет. Этим инструментом можно резать только несколько штук, т. к. производительность его невысока.

По нанесенной разметочной линии режущим роликом делается канавка от края до края плитки. Если надрез получается достаточно глубоким, то элемент легко разламывается по линии реза. Для этого можно положить плитку на край стола или на большой гвоздь и надавить.

Какой плиткорез лучше

Раздумывая, какой плиткорез купить для дома или работы, обратите внимание на стоимость и вариации характеристик. В каждом приборе есть станина, направляющие, рычаг или рукоятка, каретка

У стационарных вариантов бывает дополнительные функции: охлаждение, обдув разметки, расширение столика, сбор воды в поддон, работа от аккумулятора, раскол плитки об упор.

Команда ВыборЭксперта.ру подобрала ряд лучших номинантов:

Для точных длинных разрезов кафельной плитки и неспешной ремонтной работы рекомендуем Bosch PTC 640;
Работа пойдёт эффективнее и быстрее, если взять бюджетный Зубр ЭП-180-600Н, популярный среди мастеров;
Если нужен точный, мобильный, но неспешный, инструмент для небольших отделочных работ, подойдёт Makita cc301dwae.

Главный элемент реза – ролик: у механики он очень твёрдый, создан из оцинкованного алюминиевого сплава, электрическим версиям свойственен диск с алмазным или титановым напылением, что увеличивает его остроту и точность. Опирайтесь не только на характер модели, но и на собственный – нравится быстрая или неспешная работа, привыкли работать на качество или на количество. Выбирайте модель по характеру.

Изготавливаем стол плиткореза

Чтобы керамика плавно подавалась под диск, нужно сделать гладкую столешницу. Помимо этого, она должна быть достаточно прочной, чтобы надежно закрепить режущий инструмент. Поэтому специалисты советуют для выполнения столешницы использовать жесткий стальной каркас из уголков. Все детали нужно соединить электросваркой. Затем под готовый каркас подгоняем столешницу. Для этого подойдет листовая сталь высотой 0,5-0,6 см. На ней сделайте прорезь под диск пилки с излишком в 0,2-0,3 см.

Под столешницей в продолжение щели или параллельно ей нужно наварить стальной профиль размером 0,4*0,6 см или стальную полосу толщиной 0,4-,0,5 см. К ним позже прикрепится гриндер.

На столе приспособления установите движущую планку параллельно гриндеру, чтобы осуществлять прямую подачу плитки под диск. Для этого слева от гриндера перпендикулярно ему сделайте 2 параллельные щели на расстоянии длины планки между собой. По ним будет перемещаться НР. Ее концы будут закреплены болт-гайками через щель.

Как выбрать

Недорогой

Для домашнего использования можно выбрать ручной плиткорез. Его целесообразно использовать для выполнения реза по керамике и стеклу толщиной до 8мм. Как правило, бытовые агрегаты довольно быстро утрачивают свои эксплуатационные характеристики, поэтому лучше приобретать модели с возможностью замены режущего ролика.

При выборе ручного плиткореза учитывается тип конструкции:

подшипниковые – в таких устройствах выше плавность хода каретки;
с балеринкой – с его помощью можно делать круглые отверстия;
монорельсовые – имеют одну направляющую.

Для реза свыше 8мм в домашних условиях применяются недорогие электроплиткорезы. Они имеют нижнюю подачу пильного диска и небольшую глубину пропила. Для таких агрегатов достаточно мощности до 800Вт, диаметра пильного диска до 200мм и глубины реза – до 35мм. Выбрать недорогой, но хороший плиткорез можно в пределах 4-6тыс. рублей.

Бытовой средней категории

В среднем сегменте встречаются модели с нижней и верхней подачей пильного диска. Для работы с камнем или керамикой рекомендовано выбирать агрегаты именно с верхней подачей. Плиткорезы могут резать не только плитку, но и натуральный/искусственный камень. Мощность таких моделей не должна быть ниже 2 кВт.

Бытовые приборы средней категории могут иметь регулировки и изменения глубины и длины пропила. Здесь присутствуют аппараты, которые разрезают материал не полностью, а выполняют насечку, пилотный шов, технологические вырезы. При выборе агрегата учитывается жесткость и отточенность пильного диска, наличие регулировки глубины реза, протяжки, шкалы измерения.

Профессиональные

Профессиональные плиткорезы должны уметь делать фазки и пилить под углом. Это достигается за счет наклона силовой установки. Для агрегатов необходим режущий элемент с верхним расположением двигателя, наличие насоса с циркулирующим водяным охлаждением, возможность длительной беспрерывной работы.

Такие плиткорезы должны иметь большую мощность, чтобы справится с разным по твердости и толщине материалами. Для интенсивных нагрузок подойдут модели 3-4 кВт. Рекомендовано выбирать инструмент с широким диапазоном распила, максимальная глубина реза должна быть не менее 100см. Диаметр алмазного диска в таких агрегатах, как правило, увеличен и составляет 220-350 мм.

При выборе рекомендуется обратить внимание на следующие показатели удобства:

возможность быстрой замены диска;
удобство и комфорт рукояти управления;
наличие складывающейся станины;
хороший обзор рабочей поверхности;
простота сборки/транспортировки.

Плиткорез – незаменимый инструмент при распиле плитки, натурального и искусственного камня. Для несложных работ с тонким керамогранитом подойдут ручные модели, в остальных случаях – электрические. При выборе стоит учитывать наличие поворотного механизма, глубину/длину реза, мощность, расположение двигателя, плавность хода.

Самодельный электрический плиткорез

Плиткорез можно самостоятельно соорудить из болгарки. Этот сложный процесс, но получается очень практичный инструмент.

Предлагаемый вариант инструмента исключает вышеперечисленные недостатки. Изготовить его сможет даже человек, не обладающий особыми умениями и техническими знаниями.
