Саморегулирующийся греющий кабель для водопровода: обзор монтажной технологии

Преимущества нагревательного кабеля

Внутритрубный электрический кабель представлен изделием, регулирующем сопротивление в тех показателях, которые необходимы для поддержания температуры. Конструкция использует свойство проводника из металла – проводит нагрев при прохождении через него электрического тока. Большее сопротивление подразумевает больший нагрев.

Для того, чтобы эксплуатировать кабель в воде, он должен обладать самой высокой степенью защищенности. Первая эксплуатация изделия должна быть проведена при внутритрубной температуре + 5*С. С понижением температуры сопротивление проводника должно увеличиваться, чтобы поддерживать в водной трубе необходимую температуру.

К достоинствам нагревательного кабеля относят такие преимущества:

1. Надежность. Заключается в постоянной поддержке заданной температуры и предотвращение промерзания водной системы в холодное время года.
2. Безопасность. Ее уровень всегда высокий, благодаря конструкции изделия и температурного регулятора, особенно в трубе с водой для питья.
3. Возможность использования во внутренних и внешних трубных системах, без перегрева.
4. Удобство и простота в использовании. Кабель просто крепится на трубах, затем вилку втыкают в розетку, и конструкция работает.
5. Экономичность. Электрическая энергия расходуется незначительно, благодаря автоматическому температурному регулятору. Присутствует самостоятельная регуляция мощностей.
6. Универсальность. Возможность эксплуатации системы в земле, в постройке и на воздухе. Кабель устанавливают в трубу или на ее поверхность.

Применяют наружный саморегулирующийся кабель без оплетки, обогревающий пластиковые трубы, а также внутренний, выдерживающий высокое давление в самой трубе и сопровождающийся заземляющим экраном. Таким образом, потребитель может сам выбрать – использовать ему наружный кабель или внутренний. И первый, и второй типы изделий защищают трубы от обледенения и поддерживают в них нужный температурный режим, и особенно предназначены для плохо изолированных трубопроводов промышленных предприятий и жилых домов.

Мощность кабеля зависит от размеров трубы, толщины изоляционных материалов и температурного режима снаружи трубы и внутри нее.

ВАЖНО! На случай отключений электрической сети, на больших направлениях магистралей водных труб желательно применять запасные источники электрической энергии.

Внешний монтаж провода для обогрева

Греющий кабель обычно размещается на поверхности трубы. Вариантов его закрепления несколько:

1. Волнистой линией.
2. Один кабель размещается вдоль трубы по прямой линии.
3. Несколько кабелей закрепляются параллельно друг другу по прямой линии вдоль трубопровода.
4. По спирали.
5. Сочетание предыдущих вариантов на отдельных частях труб, коленах, вентилях и т. д.

При наружном монтаже постоянно мониторится отсутствие механических повреждений на внешней стороне кабеля обогрева. К поверхности трубы он крепится с помощью специальной липкой алюминиевой ленты. Использовать пластиковый скотч запрещено.

Сначала греющий кабель фиксируют при помощи отрезков ленты, которые располагают на расстоянии примерно 3 дм друг от друга. Потом алюминиевый скотч пускают по всей длине греющего провода. Таким образом обеспечивается прочность соединения с поверхностью трубы, большая площадь теплоотвода, отсутствие непосредственного контакта с теплоизолирующим материалом.

Пластиковые трубы предварительно рекомендуется оклеить липкой лентой или алюминиевой фольгой, что обеспечит равномерное распределение тепла по всей их поверхности. После закрепления кабеля потребуется теплоизоляция труб специальными материалами для предупреждения теплопотерь.

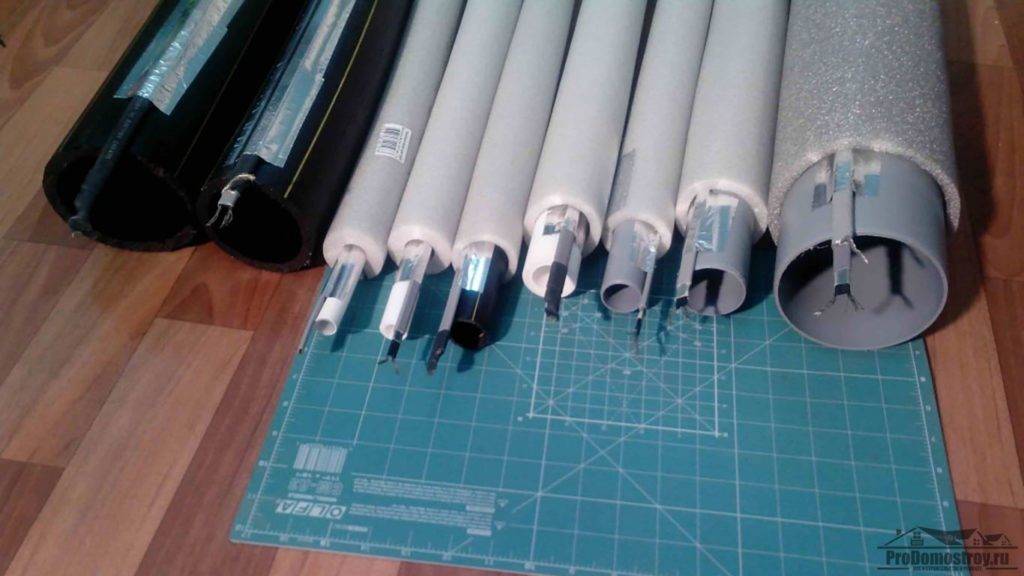

Трубу с закрепленным греющим кабелем нужно обернуть теплоизоляционным материалом

Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;

Наружный монтаж греющего кабеля без дополнительного утепления

Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;

Укладка греющего кабеля для труб с дополнительным утеплением

• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Внутренний монтаж

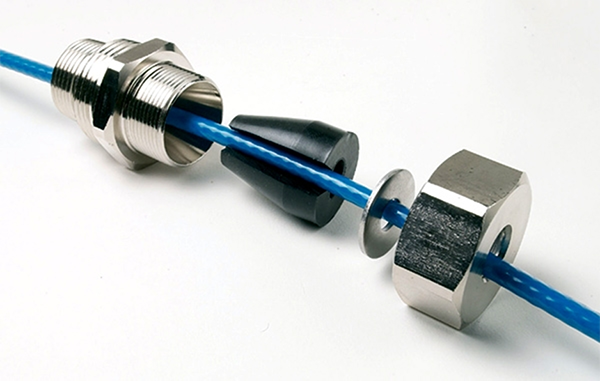

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

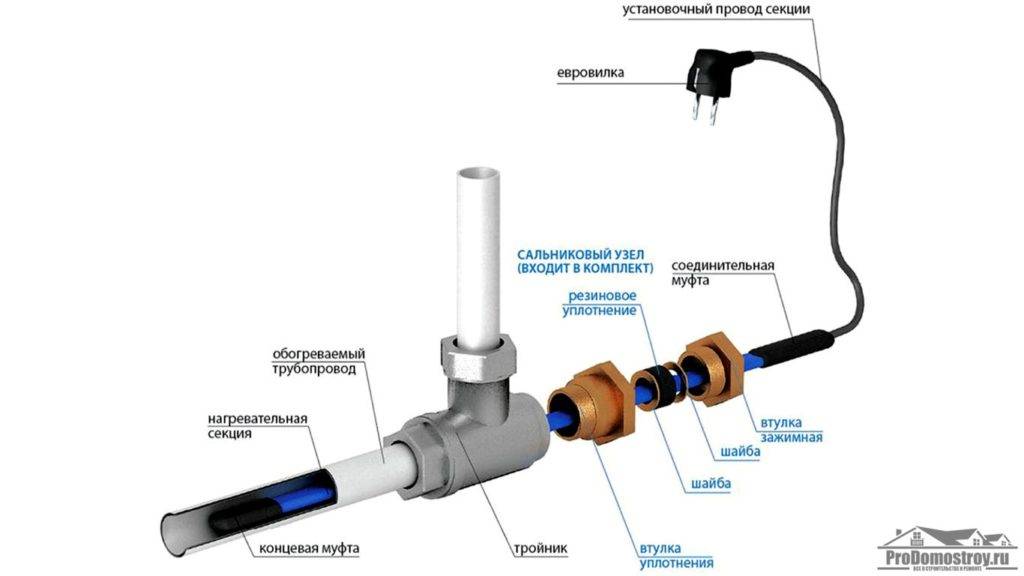

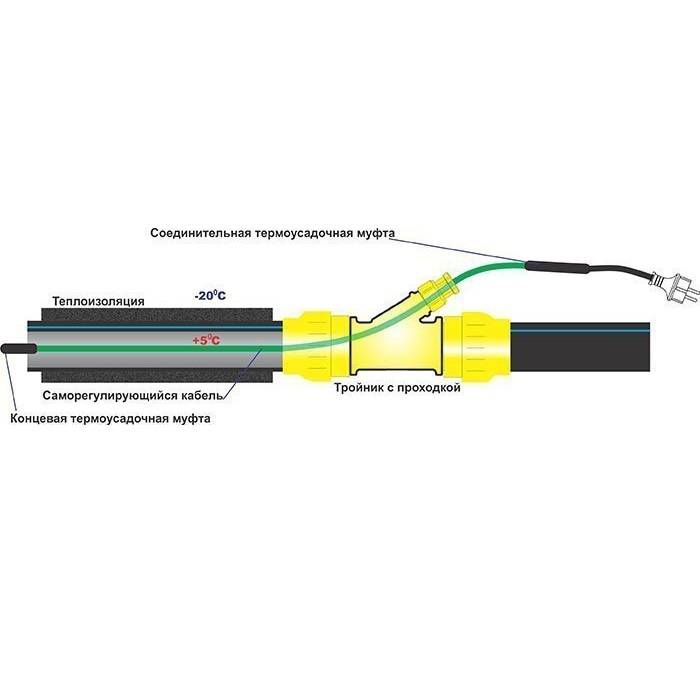

Схема внутреннего монтажа греющего кабеля для водопроводных труб

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Виды греющих кабелей

Кабеля для водопровода делятся на саморегулирующие и резистивные. Следует утеплить трубопровод перед тем, как укладывать их, так как в сильные морозы придется затрачивать большую мощность электроэнергии, а это грозит большими денежными затратами.

Резистивные кабеля постоянно поддерживают одинаковое выделение тепла, несмотря на то, какая температура на улице. Металлический проводник в кабеле нагревается когда по нему проходит электрический ток. Чтобы во время потепления уменьшить затраты электроэнергии в систему устанавливают регуляторы и датчики температуры. Укладывая такой вид проводов необходимо проследить чтобы, они не располагались плотно друг к другу, так как это грозит перегревом и поломкой. Резистивный кабель делится на одножильный и двужильный:

• Одножильные провода не всегда удобны потому что подключаются к электросети двумя концами;
• Двужильный провод хорош тем, что с одной стороны, устанавливается вилка для сети 220 В., а с другой — заглушка.

У одножильных проводов нет защиты от электромагнитных волн, а у двужильных есть. Несмотря на то что двужильные провода по стоимости дороже, большинство людей используют именно их. Если вы приобрели слишком длинный резистивный проводник, то его следует уложить полностью, так как отрезав кусок, он не будет работать.

Структура одножильного резистивного кабеля

Саморегулирующийся кабель регулирует свой нагрев самостоятельно. Он является хорошей заменой резистивного кабеля, имеет хорошие функциональные данные и технические характеристики. Находящийся внутри между проводниками полимер при нагревании выделяет мало тепла, но как только он начинает остывать тогда и происходит большое выделение тепла.

Положительные качества такого провода:

1. Саморегулирующиеся кабеля можно резать по маркированным линиям.
2. Их можно укладывать рядом и пересекать между собой они не перегорят.
3. Срок службы до 10 лет.
4. Хорошо подойдет для использования на крышах домов, для предотвращения образований сосулек.
5. Имеет качественную изоляцию, полностью безопасен.

Недостатки провода в большой стоимости.

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

1. Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
2. Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
3. Поставьте термоусадочную трубку.
4. На концах установите гильзы и зажмите их пассатижами.
5. Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2 Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Греющий саморегулирующийся кабель SRL/GWS/SRF 30-2

Фото: pokupki.market.yandex.ru

Кабель греющий саморегулирующийся предназначен для обогрева трубопроводов, водяных насосов, резервуаров, водосточных систем, кровель, теплиц, искусственных и травяных газонов, ступеней, пандусов, открытых площадей, стрелочных железнодорожных переводов, холодильных и морозильных камер, прогрева бетона залитого в опалубку, электрических теплых полов и для работы в составе нагревательных устройств и приборов различного назначения. Кабельные системы обогрева находят широчайшее применение

Если не знаете, какой выбрать греющий кабель для водопровода, то мы рекомендуем обратить внимание на эту модель

Саморегулирующийся греющий кабель SRL 30-2 для систем теплый пол и труб водопровода обогрева грунта теплиц

Преимущества:

• Малые габаритные размеры
• Широкие возможности по передаче тепловой энергии
• Защита труб от промерзания
• Растапливание снега и льда
• Кабельный теплый пол
• Использование как самостоятельной системы отопления
• Использование при подпочвенном обогреве теплиц
• Поддержание постоянной температуры технологических жидкостей
• Подогрев твердеющего бетона

Греющий кабель для водопровода: назначение и преимущества

Основным фактором безотказной работы водопровода является глубина прокладки трубы. В идеале трубы должны быть уложены ниже глубины промерзания грунта, которая определяется климатическими условиями конкретного региона. Но бывают ситуации, когда выполнить это требование просто невозможно из-за тяжелого, каменистого грунта, наличия посторонних предметов в земле или других коммуникаций, попавшихся на пути прокладки водопровода. В таких случаях может помочь дополнительное утепление трубы различными теплоизолирующими материалами. Но и эти меры могут оказаться недостаточными. Также ледяные пробки могут образовываться в местах, где коммуникации проходят через основание цоколя или неотапливаемые подвальные помещения там, где качественно утеплить водопровод не представляется возможным.

В таких ситуациях наиболее эффективным способом борьбы с замерзанием можно назвать электрический подогрев труб. Для этого используется греющий кабель для труб, который закрепляется с наружи либо внутри обогреваемой трубы.

В процессе работы электрическая энергия превращается в тепловую, как в нагревательной спирали электроплитки, и за счет этого происходит подогрев. Как известно из школьного курса физики, вода начинает замерзать при температуре 0 градусов Цельсия и достаточно немного поднять температуру, чтобы система функционировала без перебоев. Греющие кабели для водопровода должны обладать высокой эластичностью, большой прочностью и иметь надежную диэлектрическую изоляцию, так как повреждение проводника и как следствие «пробой» электрического напряжения на водяную струю могут привести к поражению людей электротоком и весьма печальным последствиям.

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.
