Система инфракрасного отопления плэн - устройство и правила монтажа

Практические советы по использованию ПЛЭН системы

Даже учитывая вышеперечисленные недостатки системы отопления плэн, ее достоинства оправдают ваш выбор. Если вы решили установить инфракрасное отопление, то будет нелишним знать некоторые нюансы.

Линолеум и ковролин меньше всего задерживают излучаемое обогревателем тепло.
Перед установкой данной системы необходимо продумать о расстановке мебели в помещении.
При монтаже системы очень важно соблюдать технику безопасности, лучше всего воспользоваться услугами электрика.

Монтаж инфракрасного (ПЛЭН) отопления своими руками не займет у вас слишком много времени, и вы сразу же ощутите все преимущества данной системы.

Как правильно выбрать

Прежде чем приобретать оборудование для обустройства инфракрасного отопления, следует решить, с какой целью оно планируется использоваться

Если выбранная модель будет выполнять роль основного источника обогрева, чрезвычайно важно обратить внимание на ее мощность. Она должна быть не меньше 100 Вт/м2. Если высота потолков в помещении больше 3,5 м, тогда следует ориентироваться на минимальное значение 120 Вт/ м2

Если высота потолков в помещении больше 3,5 м, тогда следует ориентироваться на минимальное значение 120 Вт/ м2.

Другие факторы, влияющие на выбор ИК отопительного прибора:

Особенности стен помещений: разновидность, наличие утеплительного материала.
Качество остекления

Важное значение играет тип установленных окон, присутствие в оконных конструкциях энергосберегающих стекол.
Характеристики потолка. Рассматривается текущее состояние потолочного перекрытия

Также имеет значение, что располагается сверху: иная квартира или крыша.

Перечисленные факторы сильно влияют на теплопотери в помещении, а значит на расчет мощности будущего ИК обогревателя.

Перед покупкой инфракрасного обогревателя следует произвести расчет его мощности, предварительно измерив площадь комнаты и высоту потолкаИсточник stroy-podskazka.ru

Мифы и факты о потолочном ПЛЭН отоплении

Технология ПЛЭН отопления достаточно нова, и о ней появилось немало мифов. Насколько правдивы расхожие утверждения об этой системе отопления?

Миф	Факт
С помощью потолочного нагрева создается эффект «теплого пола»	Длина волны 9-15 мкм при прохождении 250 см (обычно потолки располагаются на таком расстоянии от пола) не может нагреть пол до температуры 36 и выше градусов
Пленка помогает поддерживать оптимальную влажность, борется с плесенью	Инфракрасное излучение не может влиять на влажность и не уничтожает плесень
Установка обойдется существенно (до 70 %) ниже, чем монтаж водяной и других отопительных систем	Неправда. Устройство потолочного ПЛЭН отопления будет стоить примерно столько же, сколько конвекторная
Тепло, производимое этой системой отопления, более комфортно для человека	По утверждениям производителей, оптимальная температура под пленочными обогревателями – около 18 °С. Но это никак не отражается на комфорте
Длительный (до 50 лет) срок эксплуатации	Поскольку технология достаточно новая, проверить на практике это заявление нельзя
Пленку можно закрыть любым отделочным материалом, исключая металлизированный	Тогда большая часть лучей будет нагревать именно отделку
Пленочное инфракрасное отопление – наиболее экономичное из всех инфракрасных отопительных систем	ПЛЭН стоит намного выше прочих ИК-обогревателей
ПЛЭН включается только на 3-15 минут в час, благодаря чему расход электроэнергии в 7 раз ниже, чем при работе электрического котла или конвекторов	Подобный режим работы способен обогревать помещение и поддерживать в нем приемлемую температуру воздуха только в том случае, если дом утеплен настолько качественно, что теплопотери сведены почти к нулю. Обычно это не так, и ПЛЭН придется работать намного чаще
Система абсолютно безопасна	В пленке может образоваться пробой
Для монтажа и эксплуатации системы не нужна разрешительная документация	Необходимо документальное выделение заданной электрической мощности и обновление электросети, если она не соответствует требованиям

Что это такое ? Принцип работы

В расшифрованном виде ПЛЭН означает «пленочный лучистый электронагреватель». Если смотреть в разрезе, можно заметить расположенный между парой полимерных пленок резистивный элемент. Основной принцип работы основан на взаимодействии инфракрасного излучения с окружающей средой.

Рассмотрим принцип действия отопления ПЛЭН более подробно:

Основой является резистивный элемент, который расположен между полимерными пленками и представляет собой многослойную схему, состоящую из резисторов
Когда пленку подключают к электросети, электрический ток проходит через каждый из резисторов, при этом разогревая их до температуры около 50 градусов
При достижении определенного значения материал начинает испускать ИК-излучение, которое обогревает помещение

Разогреть резисторы на 10 градусов в среднем можно за непродолжительные 1.5-2 часа. Это составляет 10% от времени, затрачиваемого на обогрев средней по объему комнаты до желаемой температуры с нуля. Затем отопительная система начинает функционировать в автоматизированном режиме, включаясь на скромные 15-20 мин каждый час и поддерживая желаемую температуру, установленную на терморегуляторе.

Смотрите так же наше руководство по утеление мансарды

Наглядная схема работы

Очень важно качественно утеплить помещение. Если тепло будет быстро уходить наружу, система начнет функционировать значительно чаще, увеличивая расход электроэнергии

Преимущества

Экономичность. Один из наиболее выгодных вариантов отопления жилого дома, поскольку потребляет минимальное количество электроэнергии.
Простая установка, не требующая особых затрат и много времени.
Надежная эксплуатация. Система ПЛЭН пожаробезопасна, способна выдерживать сбои в электричестве.
Удобна в использовании (бесшумный режим работы, саморегулирование температурного режима, благоприятное воздействие на воздух, эстетичный вид).
Установка системы отопления пленочного электронагревателя полностью окупиться через 2 – 3 года.
Высокий коэффициент сбережения тепла.

Высокий показатель тепла

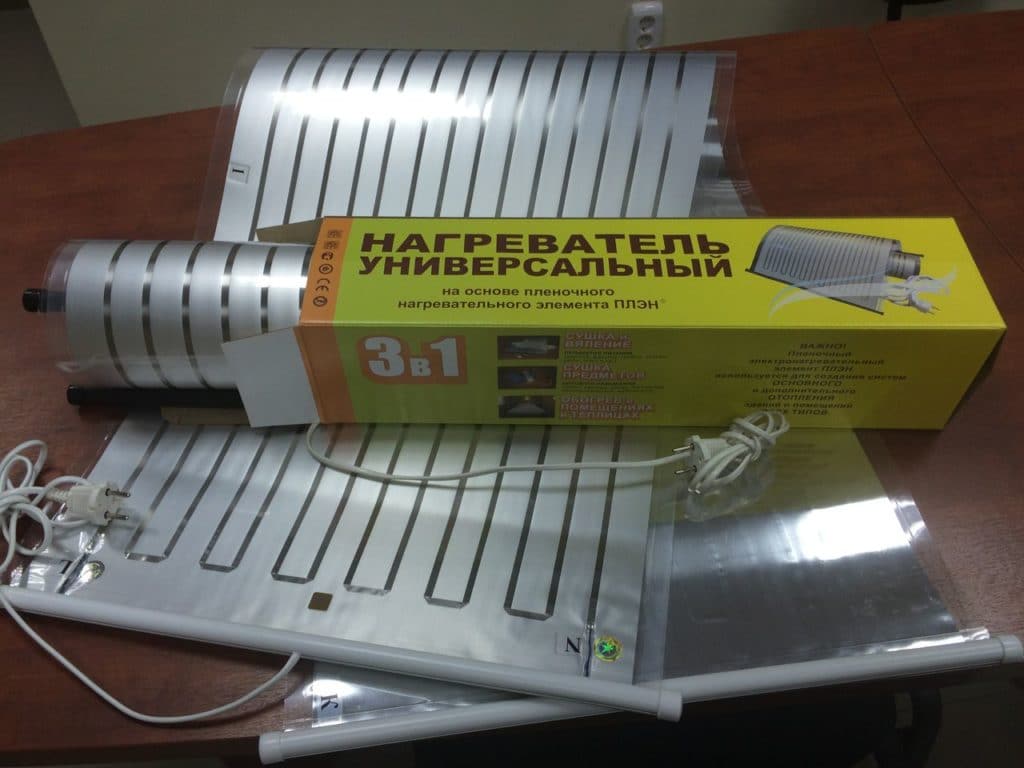

Пленочные нагреватели

Пленочный нагреватель

Пленочные ИК-нагреватели – приборы, служащие для общего или частичного обогрева помещения. Они состоят из пленки, фольги и нагревательных элементов, производящих инфракрасное длинноволновое излучение. Также в приборах имеются специальные датчики, которые отключают систему, когда температура воздуха достигнет заданной отметки, а при снижении ее ниже минимального приемлемого уровня активизируют обогреватель. Благодаря этому электроэнергия экономится – прибор не работает просто так.

Некоторые пленочные нагреватели имеют терморегуляторы с возможностью программирования температуры на 24 часа. В этом случае на время отсутствия людей в помещении ИК-прибор не включается, а за некоторое время до возвращения хозяев устройство начинает работу и успевает прогреть дом. Однако стоят подобные обогреватели существенно больше, чем простые модели.

Особенности монтажных работ

Выбрав отопление плэн в качестве основной системы, необходимо подумать об уровне воздухообмена. Чем выше будет этот показатель, тем больше эффективность. Пленкой рекомендуется покрывать до 80% поверхностей в помещении.

Видео инструкция

https://youtube.com/watch?v=QPOTicp0k78

Нужно подумать, прежде чем приступит к самостоятельному монтажу подобной отопительной системы. Ошибки и даже небольшие погрешности могут негативно отразиться на безопасности, которая стоит дороже расценок специалиста.

В первую очередь рекомендуется подготовить рабочие поверхности. Все они должны быть качественно и надежно утеплены, выровнены и вычищены
Так как ИК-излучение рассеивается в разные стороны, необходимо направить его внутрь помещения – для этого на поверхности под ПЛЭН наклеивают фольгу, соприкасаясь фольгированной частью с поверхностью стен, потолка или пола
Заменить пленку на основе фольги можно боле современным материалом – пенофолом, крепеж разрешается осуществлять строительным степлером со скобами
Крепление полос ПЛЭН разрешают делать степлером
Теплоотражающее фольгированное полотно необходимо наносить внахлест 2-3 см, проклеивая фольгированной клеящейся лентой, а вот нагревательные полосы можно размещать оставляя зазор до 20 см

Кабель-канал, в который будет заводиться проводка ИК-нагревателей, рекомендуется крепить непосредственно около греющей пленки. Следует быть максимально аккуратным, чтобы не повредить герметичность системы, иначе она придет в негодность.

Проводка, которая прокладывается по кабель-каналу, должна соединяться по отношению к основной линии параллельно. Сечение провода может быть различным и зависит от общей мощности отопительной системы.

Далее необходимо выбрать оптимальное место для терморегулятора. Его размещают на высоте до 1.7 м в любом доступном месте. Поверхность под прибором должна быть теплой, иначе его показатели будут характеризоваться большой погрешностью. В небольшом помещении приборчик может подсоединяться в разрыв линии, иначе придется проводить питающий провод от щитка и производить подключение посредством магнитного контактора.

Приступая к последнему этапу – отделочному, рекомендуется запустить отопительную систему и убедиться в ее исправности. В качестве отделки могут использоваться любые материалы, продаваемые на рынке, за исключением металлических панелей. На стены под пленку ПЛЭН запрещается клеить обойную бумагу.

Подводим итоги

Высокая эффективность и экономичность – основные положительные стороны, которыми характеризуется отопление плэн. Остается решить вопрос, связанный со стоимостью. Основную статью в смете расходов при обустройстве составит цена пленки, квадрат которой обойдется в 30-40 $. Стоимость монтажа одного квадрата составит 1-1.5 тыс. за квадрат.

Что касается затрат на отопление помещений, на каждый квадратный метр будет затрачиваться в процессе работы до 20 Вт в час. Многое будет зависеть от того, какая часть помещения покрыта пленкой и каковы местные тарифы на электроэнергию.

Выбор производителя

Характеристики ПЛЭН примерно одинаковые, поскольку используется одна и та же технология производства, поэтому утверждения о преимуществах того или иного бренда не всегда достоверны. Хорошо зарекомендовал себя ПЛЭН , в частности ЭВО 300, купить эту пленку можно практически любом крупном городе, хоть Хабаровске или Иркутске. Также много хороших отзывов об обогревающих пластинах Фракарро и Ориент.

Правда следует учитывать, что энергосберегающие технологии и не стоят на месте, поэтому на рынке регулярно появляются новинки, позволяющие понизить теплопотери, а соответственно и потребление электроэнергии. Поэтому при проектировании систем альтернативного отопления следует внимательно изучить этот вопрос.

Почему клиенты нам доверяют

Мы работаем с электрическими системами отопления с 2013 года;
Специалисты прошли обучение на заводе производителя и имеют документы, подтверждающие их квалификацию;
Все товары и материалы в наличии;
Монтажные работы производят специалисты с уровнем допуска не ниже третьего;
Кратчайшие сроки выполнения работ по установке систем отопления и электромонтажу от одного до трех дней;
При установке систем отопления и электромонтажа мы применяем комплектующие фирмы ABB и используем кабельную продукцию соответствующую ГОСТам Российской федерации;
Выезд специалиста на объект бесплатный и не к чему Вас не обязывает;
Мы предоставляем полную спецификацию на все материалы, которые потребуются для установки систем отопления бесплатно;

Заказать бесплатную консультацию

Это интересно: Солнечный коллектор для отопления частного дома — самодельная батарея

Преимущества и недостатки

Огромное число потребителей уже успели опробовать отопление ПЛЭН и сравнить его с другими популярными методами (установка радиаторов, конвекторов, теплые полы и т. д.). Система имеет множество плюсов, среди них следует выделить:

Поверхности будут постоянно находиться в теплом состоянии – профилактика простуды и схожих заболеваний
Можно декорировать поверхности практически любыми отделочными материалами, не содержащими металла
Появляется возможность автоматизировать поддержку установленного температурного режима
Позволяет не только отапливать помещения, но и помогает бороться с плесенью или сыростью
Пленка тонкая и не забирает полезное пространство комнаты
Затраты на отопления сокращаются до 70% по сравнению с классическими радиаторными системами
Эксплуатационный срок, заявленный производителем – от 25 лет, на практике он составляет до 45-50 лет

Следует отметить несколько минусов системы ПЛЭН:

Несмотря на то, что электромагнитное поле невелико, оно все-таки присутствует и может оказывать влияние на человека при очень длительном воздействии
Необходимо позаботиться о постоянной подаче электроэнергии, установив на всякий случай резервные источники питания
Любые допущенные ошибки в процессе самостоятельного монтажа могут стать пагубными
При ненадлежащем утеплении поверхностей эффективность отопления существенно падает
Высокие первоначальные затраты, окупаемость которых составит 2-5 лет

Преимущества и недостатки ИК-отопления

Вполне возможно сделать установку ИК-отопления самостоятельно, не имея технического образования и навыков. Пользуясь возможностями современной технологии как «Умный дом», управление системой ИК-отопления намного легче. Привязав систему к «Умному дому», можно включать или выключать при помощи нажатия кнопки пульта управления, по звонку сотового телефона, с помощью компьютера и т.д. На таймере можно установить время работы и момент отключения.

Вместе с достоинствами система ИК-отопления имеет свои особенности и недостатки:

высокая стоимость;
установка системы на потолке причиняют кое-какие неудобства. Систему нереально скрыть, что иногда немного портит интерьер.
установка в офисном помещении тоже имеет некоторые неудобства. Например, чтобы получить разрешение пожарной службы, нужно пожертвовать финансами;
по сравнению с кабельным и водяным отоплением ИК-отопление по расходу электроэнергии уступает обоим. Но установив систему в нескольких комнатах большого дома, стоит задуматься об экономии электроэнергии.

Инфракрасный обогреватель

Инфракрасный обогреватель излучает теплоэнергию на все поверхности и предметы. Поскольку эти поверхности нагреваются, они отдают тепло в воздух. При этом энергия распределяется равномерно по всему помещению и не поглощается воздухом. Примечательно, что традиционные обогреватели излучают теплоэнергию неравномерно, поскольку теплый воздух вытесняется холодными массами и поднимается к потолку.

Более того, таким способом можно сэкономить электроэнергии до 70%. Поэтому установка инфракрасного отопления своими руками в доме станет выгодным решением для владельца.

Устройство ПЛэН элемента

Порядок установки теплого потолка

Теплый потолок устанавливается в несколько следующих этапов:

Укладка теплоизоляции

Теплоизоляция укладывается на профили для того, чтобы исключить вероятность излучения тепла вверх. Чтобы теплоизоляционные маты не соскальзывали с крылышков профилей, на протяжении всех пролетов, с некоторым интервалом, стоит наклеить подстраховочные куски технического скотча, как это изображено на следующем фото. В пролетах маты укладываются впритык. Между торцом мата и стеной должен оставаться зазор.

Матами укладывается практически вся поверхность подвесного потолка.

Укладка электрической разводки

Центральный пролет теплоизолирующими матами укладывается последним. Перед его укладкой на теплоизоляцию забрасывается электрическая проводка, которая будет обеспечивать питанием весь теплый потолок.

В середине комнаты в подвесном потолке должно остаться «окно», через которое будет проходить провод свисающего с потолка осветительного прибора. Из-за этого «окна» греющая пленка, укладываемая в центральный пролет, состоит из двух отдельных отрезков. Это необходимо учесть при организации их электропитания. Поэтому питающий кабель с двумя розетками должен подходить к этому окну. Остальная его часть укладывается вдоль стены.

Чтобы запитать потолочную электропроводку, подводящий кабель можно уложить по стене вниз в штробу или в кабель-канал. На фото же видно, что в стене высверлено отверстие, и кабель через него проталкивается к квартирному счетчику.

Установка греющей пленки и электрические подключения

Греющую пленку на потолке во время работ вполне можно закрепить с помощью двухстороннего скотча. Для этого скотч с некоторым интервалом наклеивают по всей комнате поперек профилей.

Затем защитную пленку с двухстороннего скотча снимают по мере выполнения работы и начинают закреплять греющую пленку. Причем клеят ее строго МЕЖДУ профилями. Если пленка попадет на профиль, то во время крепления гипсокартона ее можно легко повредить саморезами, и система не будет работать.

В центральном пролете, как говорилось выше, греющая пленка устанавливается двумя отдельными полотнищами. Это позволяет создать для установки осветительного прибора.

Через образованное «окно» производится подключение к системе питания двух центральных полотнищ. Все провода укладываются сверху на теплоизолирующие маты. В созданное «окно» выпускается и лампа освещения.

Затем производится подключение всех свисающих у стены питающих проводов в розетки уложенной сверху электрической разводки. При этом все провода должны оставаться над профилями.

Проверка целостности системы теплого потолка

Выполнив все подключения, выходим в соседнюю комнату, куда был сделан вывод питающей проводки. Взяв провода, идущие от теплого потолка, замеряем величину его сопротивления. Если оно выражается какой-то конкретной цифрой, можно сделать вывод, что повреждения в системе отсутствуют. Как можно увидеть на фото, сопротивление составляет около 45 Ом. Следовательно, система исправна.

По окончании работ этот замер следует повторить, чтобы еще раз убедиться в отсутствии повреждений.

Установка парозащитной пленки

Парозащитная пленка необходима для того, чтобы защитить электрическую систему теплого потолка от конденсирующейся влаги. Ее установка производится опять на двухсторонний скотч, который на этот раз клеится прямо на профили.

Сама же пленка крепится на скотч поперек профилей. Причем все соседние полотнища должны перекрываться, чтобы обеспечить необходимую герметичность и влагозащиту.

Фиксация гипсокартонных листов

Для подъема и поддержки листов гипсокартона очень удобно пользоваться листоподъемником.

Фиксация листов, удерживаемых листоподъемником, производится, как обычно, саморезами, вкручиваемыми в профиль.

Закрепив гипсокартон по краям, необходимо произвести разметку расположения остальных профилей. При дополнительной фиксации это позволит случайно не повредить саморезом греющую пленку.

Подключение термостата и проверка целостности системы «Теплый потолок»

Схема подключения проводов к термостату изображена на тыльной стороне прибора.

Провода, идущие от теплого потолка, подсоединяются к боковым клеммам. Именно на них и производится повторный замер сопротивления системы. Если неисправности в системе отсутствуют, то его величина должна равняться ранее измеренной.

Индикаторная часть присоединяется к термостату на защелках.

Индикатор – прибор довольно многогранный. На него выводится не только текущая температура, но и время. С его помощью задается или программируется желаемая температура.

Недостатки приборов инфракрасного излучения

будут прогреваться места соединений

Если устанавливать отопление ПЛЭН по всему дому, то суммарная мощность может оказаться выше допустимой. Чтобы избежать подобного наслоения, нужно задать режим так, чтобы включение происходило попеременно в разных комнатах. Это становится возможным, если подключить управляющий блок для отопительной системы. Он покупается отдельно, и стоимость его составляет около 6,7 тыс. рублей.

Вся отопительная система разделяется на три — четыре зоны, а прибор управления включает их по очереди. Таким образом, можно решить проблему большой мощности одновременно.

Высокая эффективность и коэффициент полезного действия остаются в размерах, заявленных производителем, только при условии устройства утепления стен по строительным нормам и правилам. Если этого не выполнить, то включение прибора будет производиться чаще и экономия будет не видна.

Большинство пользователей, которые купили и установили отопительную систему инфракрасного излучения, оставляют только положительные отзывы на всевозможных форумах обсуждения. Это объясняется тем, что достоинств у такой системы гораздо больше, чем недостатков. Последние не представляют собой серьезных проблем, которые нельзя решить.

Отзыв: Около двух лет работает у нас в доме система ПЛЭН, я очень боялся ее устанавливать, так как первоначально никакого доверия не была, просто поверил в красивую сказку на форуме. А теперь моя семья живет в такой сказке. В доме всегда одинаково тепло, всюду равномерная температура и теплый пол, хотя пленки отопления установлены у нас на потолке.

Никаких нареканий отопление не вызывает, просто уют и комфорт. Не нужно заботиться о дровах или газе, нет причин постоянно мыть и чистить радиаторы. Отопительных приборов просто нет! Дизайн комнаты прекрасный, стены свободны для творческой отделки. Кстати, не так уж и много платить за электричество, система работает не все время, а только определенный мизерный промежуток времени. Всем советую.

Леонид Петрович Раздвоев, г. Пермь.

Отзыв: Я вселился с семьей в новый двухэтажный дом. Так случилось, что наш район не подключен к газовой магистрали и централизованного отопления тоже нет. Поэтому рискнули и поставили инфракрасное отопление, тем более что устанавливать котлы и вести трубы не было времени – зима уже стояла на пороге, а у нас маленький ребенок. Моя супруга сразу полюбила всю систему в целом, теперь всем рекомендует последовать нашему примеру. Нет гари, копоти, угарного газа, все изумительно чисто и нет причин критиковать систему.

Александр, г. Буй, Костромская область.

Отзыв: Мы устанавливали инфракрасное электрическое обогревание не сразу. Сначала ставили в первом этаже, да и то, только в двух комнатах и на кухне. У нас деньги не очень большие, поэтому установщики согласились на оплату по частям. Очень им благодарны, вся работа подключения новой комнаты обычно занимает три дня. В скором времени поставим электрические пленки во всем доме. Конечно, свет тянет, но мы так привыкли к удобствам, что даже думать не хотим о другом виде отопления. Рекомендуем современным хозяевам эффективную достойную систему.

Лариса Ивановна

Общая информация

Инфракрасное излучение – это световое электромагнитное излучение, которое находится в невидимой человеку части спектра. Обогрев инфракрасным излучением предполагает использование его свойств и способностей – отражения, рассеивания, поглощения материалами, пропускание через них. В частности, обычный воздух, который состоит из молекул азота и кислорода, способен рассеивать и пропускать, при этом, практически не поглощая его. При этом любые предметы, находящиеся в помещении, а также человеческое тело, способны пропускать и поглощать инфракрасное излучение, частично рассеивают его.

То есть, поглотившие часть инфракрасного излучения предметы постепенно отдают тепловую энергию в воздух помещения, таким образом, нагревая его.

Температура в помещении при конвективном и инфракрасном отоплении

При этом следует учитывать, что источником инфракрасного излучения в помещении выступают все предметы. Уровень выделяемой тепловой энергии во многом зависит от молекулярного состава предмета и его температуры. Всем известно, что на сегодняшний день самым мощным источником тепловой энергии является Солнце – именно оно обогревает нашу планету.

Что такое ПлЭн система отопления? Это пленочный лучистый электронагреватель. Такая система являет собой два тонких листа пленки, между которыми расположен резистивный излучающий элемент. В основе системы ПлЭн – свойства инфракрасного излучения, его воздействия на предметы.

Технические характеристики

Система инфракрасного отопления ПЛЭН экономична и высокоэффективна. Многие потребители интересуются ценой на отопление. На сегодняшний день можно утверждать, что на отопление 1 м² метра площади расходуется 15-20 Вт/час.

Цена на отопление зависит только от расценок на электроэнергию.

Приобретение, монтаж и настройка отопления окупается через два-три года. Основные параметры и технические характеристики системы ПЛЭН приведены ниже:

Напряжение питания – 220 вольт.
Мощность – 120-160 Вт/м².
Максимальная мощность – 160 Вт/м².
Номинальная мощность – 20-40 Вт/м².
Дина волны: 6-20 мкм.
Рабочая температура нагревательного элемента – 40-45°C.
Размеры: выполняются на заказ.
Масса ПЛЭНа – 0,9 кг/м².
Защита по классу IP 44.
Ширина ПЛЭН полосы: 200, 300, 400 и 600 мм.
Толщина пленки нагревательного элемента – 0,3 мм.
Инфракрасное излучение – не менее 90%.
Гарантийный срок эксплуатации – 3 года.
Срок службы – более 50 лет.

Для помещений небольшого размера или помещений сложной геометрической конфигурации производятся ПЛЭН-ы с напряжением 110 вольт.

Такие обогреватели устанавливаются по последовательной схеме подключения по два штуки, чтобы суммарное рабочее напряжение составляло 220 вольт.

Виды инфракрасного отопления

Система отопления на основе инфракрасного излучения может быть:

Они различаются не только по конструкции, каждый вид имеет свои особенности.

Потолочные системы инфракрасного обогрева

Этот вид отопительной системы устанавливается на потолке, при этом поток тепла направлен в пол. Напольное покрытие нагревается, отдавая тепло в воздух и прогревая помещение.

Инфракрасные потолочные лампы состоят из:

алюминиевых отражающих пластин;
базового нагревательного элемента;
термостатических датчиков.

Система производит электромагнитные волны, переходящие в тепловую энергию. Продуктивность системы зависит от материала, из которого сделан базовый элемент. Наиболее эффективны кварцевые, вольфрамовые и керамические ТЭН.

легкость установки и демонтажа;
компактность;
возможность автоматического регулирования работы;
компактность.

Отопление дома с помощью потолочных систем имеет следующие недостатки:

трудность при монтаже на нестандартных (например, наклонных) потолках;
высокая стоимость оборудования;
необходимость размещать нагреватели не ниже 1,5 м от уровня пола.

Настенные системы ИК-отопления

Настенные отопительные приборы могут быть выполнены в виде плинтусов, ПЛЭН систем, радиаторов, панелей. Установить ЭИНТ просто, для этого не требуется опыт: нужно лишь закрепить на стене кронштейны и подвесить обогреватель, пользуясь инструкцией.

автоматический режим работы;
длительный эксплуатационный срок;
малый расход энергии на обогрев 1 м²;
небольшие расходы на обслуживание.

Инфракрасные панели отопления настенного типа имеют и недостатки:

высокая цена;
необходимость располагать приборы на заданном уровне для равномерного прогревания помещения;
невозможность использования в качестве основной отопительной системы в регионах с суровым климатом.

Напольные системы инфракрасного обогрева

Напольная отопительная ИК-система – тонкие пленочные маты с плоскими нагревательными элементами. Для их укладки можно использовать стяжку любого вида, а в качестве финишной отделки применять натуральный камень, ламинат, керамическую плитку, линолеум и другое покрытие.

Монтаж осуществляется быстро, при этом не требуется проводить трудоемких операций, а в результате полы будут теплые.

длительный срок эксплуатации;
бесшумность;
экологичность;
простота управления;
пожаробезопасность.

К минусам относятся:

невысокая эффективность при некачественной теплоизоляции или ее отсутствии;
высокая стоимость;
необходимость составления плана расположения плит с учетом особенностей помещения и расстановки мебели в нем.

Что такое ПЛЭН?

Как вы догадались, ПЛЭН – аббревиатура, расшифровывающаяся, как пленочный лучистый электронагреватель и часто встречающаяся в разговорах, когда необходимо создать высококачественную систему обогрева в доме. Это инфракрасные элементы, которые располагаются между двумя пленками из пластика.

Устройство системы «ПЛЭН»

Таким образом, ПЛЭН – пленка с греющим встроенным элементом, ламинированная с обеих сторон. Чем же хороша такая система? А тем, что инфракрасные элементы, в первую очередь, нагревают потолок, стены и мебель, а не воздух.

Таким образом, вас греет собственный дом, по принципу отдачи тепла воздуху из окружающей среды. Это, безусловно, совершенно новая технология, которая способна поддерживать здоровый микроклимат в доме:

Инфракрасные элементы не изменяют влажность воздуха вашей квартиры;
ПЛЭН не имеет свойства сжигать кислород и пересушивать воздух;
Система ПЛЭН работает совершенно без посторонних шумов;
Система благоприятно влияет на здоровье человека;
Пожаробезопасность подтверждена сертификатами качества;
Обладает абсолютной безопасностью и создана из экологически чистых материалов.

Но на этом преимущества системы пленочного отопления не заканчиваются. С помощью технологии ПЛЭН можно выбрать комфортную температуру в каждую комнату с помощью датчика. Теплые потолки с использованием ПЛЭН не тратят время на обогрев лишних воздушных потоков и, соответственно, несут высокую экономию вашему бюджету.

ПЛЭН под натяжным потолком

Как устроен ПЛЭН?

Часто мы не задумываемся, откуда берется поток энергии, греющий нас. Например, поднося в морозный день руки к костру, мы сразу ощутим прилив тепла: так работает инфракрасное излучение, поскольку холодный воздух не имеет обогревающих свойств. Солнце греет землю на огромном расстоянии, и тепло к нам доходит в виде инфракрасного излучения.

Практически по тому же принципу устроена греющая пленка – когда происходит лучистый теплообмен, теплый потолок излучает свет в инфракрасной области, поэтому ваша квартира обогревается так же, как солнце греет землю.

Сходная с солнцем система отопления

Элементы отопительной системы представляют собой пленочное полотно, обладающее гибкостью и встроенными резистивными полосами.

Конструкционные особенности греющей пленки:

Ширина полотна до 46 см;
Масса полотна – 55 гр./м2;
Полимерная пленка диалектическая;
Инфракрасные нагревательные элементы;
Экран отражающий;
Питающие провода;
Прозрачная область для крепления;
Провод заземления.

Устройство нагревательной пленки

Технические характеристики:

Потребляемая мощность до 200 Вт/м2;
Напряжение электросети – 50 Гц, 200 В;
Уровень защиты – IP 44

Зрительно ПЛЭН можно совершенно удобно спрятать от глаз, в отличие от так популярных систем отопления. Никаких котлов и торчащих из стены радиаторов – только невидимая рабочая атмосфера, экономия пространства и маскировка любым декором.

Система инфракрасного отопления плэн — принцип работы, устройство конструкции, правила монтажа
