Скважинный насос «Водолей» — характеристики, внутреннее устройство, подключение и мелкий ремонт

Уcтaнoвкa нacocoв в cквaжинe

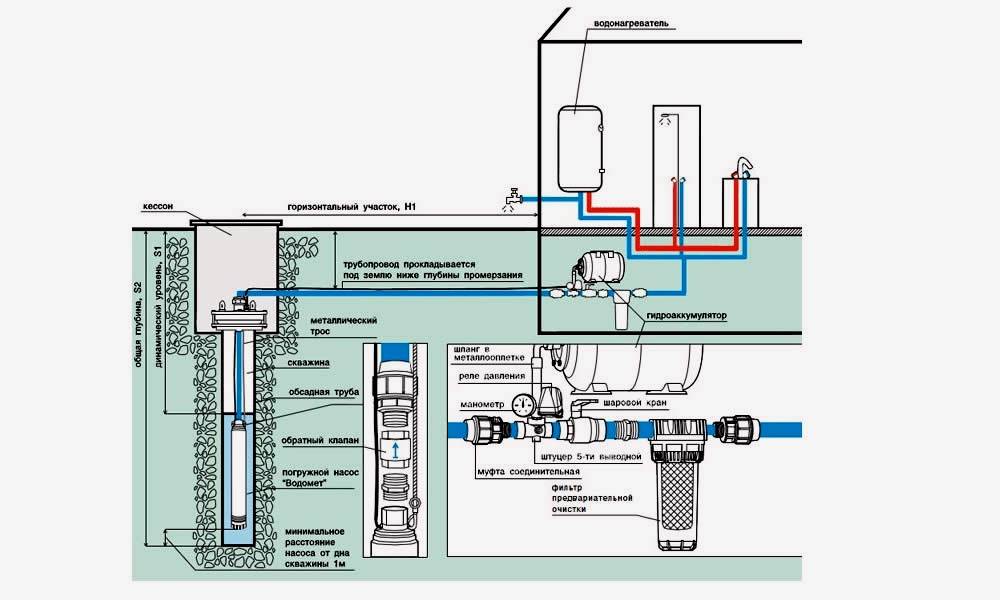

Установка электронасоса производится согласно общей схеме монтажа, электрика приборов подключается по цветной электросхеме. Перед работой требуется убедиться в целостности агрегата и комплектующих, проверить наличие дополнительного оборудования.

В качестве вспомогательной оснастки при необходимости докупают следующие материалы и механизмы:

1. Гидравлический аккумулятор.
2. Трубу от бака к агрегату.
3. Защитный оголовок.
4. Переходник от трубопровода до насосного аппарата.
5. Металлический жгут с зажимами.
6. Гидрокабель.
7. Датчик, регулирующий давление, и манометр для измерения.
8. Обратный клапан.

Монтаж насоса выполняется следующим образом:

1. Перед установкой аппарата разрабатывают и очищают скважину. В загрязненной воде его не эксплуатируют. При наличии механических примесей срок службы уменьшается. По причине несоблюдения правил пользования теряется право покупателя на сервисное обслуживание.
2. Подача воды зависит от глубины водной поверхности, размеров труб, дальности свободной струи при водоотдаче. Трубопровод укладывают без изгибов и скручивания. Он должен быть герметичным, прочным, небольшой длины с минимальным количеством соединительных элементов.
3. На выходе скважинного насоса на небольшой дистанции от него к трубе можно прикрепить для блокирования перемещения воды в обратном направлении.
4. Прикрепляют аппарат к напорному трубопроводу с помощью переходных механизмов.
5. Трос продевают через проушины.
6. Устройство с прикрепленным тросом и электрокабелем опускают в скважину до полного погружения на рассчитанную глубину, но не менее чем на 0,4 м ото дна.
7. Коробку с конденсаторами и электророзетку помещают под навесом или в помещении для защиты от попадания жидкости внутрь.

Пyск и oбcлyживaниe

После подключения розетки к электросети и спуска устройства в колодец включают установку. Первый запуск осуществляется через 5-10 минут после погружения.

Насос марки «Водолей» не отличается особым обслуживанием. Его достают из колодца и проводят технический осмотр 1 раз в 2 года. В ТО входят работы по очистке фильтра от грязи и ила, проверяют состояние шарикоподшипников, обмотки электродвигателя и масляный уровень.

Технические характеристики

Насосы марки делятся на два основных типа:

• центробежные;
• вибрационные.

Все модели имеют цилиндрический корпус, изготовленный из нержавеющей стали. Внутри размещается две рабочих камеры – насосная и моторная. Двигатель всегда находится сверху – насос опускается в скважину строго вертикально и забор воды происходит через нижний фильтр.

Агрегаты, работающие по центробежному принципу

Такие устройства имеют в насосном отсеке крыльчатку, установленную на вал двигателя, пропущенный через резиновое уплотнение между отсеками. Включение двигателя создаёт центробежную силу, приводящую к выталкиванию воды в трубопровод. Устройство оснащено выносным блоком автоматического управления и пультом от немецкого производителя. Отличают центробежные модели весьма компактные размеры.

Основные характеристики:

• производительность – до 12 кубометров воды в час;
• глубина использования – до 20 метров.

Достоинства:

• доступная цена;
• надёжность;
• простота технического обслуживания;
• достаточная мощность без эжектора;
• долгий срок службы.

Недостатки:

для профилактического осмотра агрегат необходимо извлекать из скважины.

Агрегаты, работающие по вибрационному принципу

насос вибрационный погружной Ручеек

Основные характеристики:

• производительность – 0,4 кубометра в час;
• глубина использования – до 5 метров;
• максимальный напор – 60 метров, включая длину водопровода.

Достоинства:

• невысокая стоимость;
• простота в установке и техническом обслуживании;
• малое энергопотребление;
• продолжительный срок службы;
• надёжность;
• компактность и небольшой вес.

Недостатки:

невозможно использовать на большой глубине.

2 Устройство и ремонт

Насосы водолей — это центробежные устройства, выполняющие перекачку воды посредством вращения закрепленного на валу лопастного колеса. Типовая конструкция агрегатов состоит из корпуса, внутри которого расположен вал вращения с закрепленным на нем барабаном и приводными кольцами. Двигательная часть состоит из статора, ротора и пары шарикоподшипников, расположенных в масляной ванне. Пульт управления агрегатом расположен на шнуру питания, что позволяет управлять им в дистанционном режиме.

Устройство насоса Водолей

В процессе эксплуатации с периодичностью раз в год необходимо проводить регламентное обслуживание насоса, целью которого является выявление требующих ремонта неполадок. Обслуживание состоит из следующих этапов:

Проверьте корпус на предмет наличие ржавчины и повреждений, убедитесь в отсутствии сорванных винтов.
Вручную прокрутите вал вращения, он должен иметь свободный ход, без каких-либо заеданий.
Разберите корпус устройства и проверьте степень износа шарикоподшипников и отсутствие заеданий их хода.
Проконтролируйте уровень масла в подшипниковом узле, при потребности заполните ванну смазочным материалом.
Осмотрите сальник, он не должен стравливать масло, если это происходит уплотнитель подлежит замене.
При проверке внутренних узлов корпуса следите за отсутствием следов перегрева.
Обратите внимание на лопасти рабочего колеса, в процессе эксплуатации они могут износится либо деформироваться, что приведет к уменьшению номинальной мощности насоса. Колеса, при необходимости, подлежит замене.

Разборка насоса Водолей

Нередко отказ насоса работать связан с засорением его внутренних узлов, в таком случае необходима разборка и чистка устройство. Делается это следующим образом:

1. С всасывающего отверстия демонтируется защитная металлическая сетка. В старых моделях она фиксируется двумя винтами, в новых — посредством зажима, который можно поддеть обычной отверткой.
2. Разбираем устройство, раскручивая фиксирующие корпус винты. Производим демонтаж двигателя, который крепится на 4-ех болтах с головками 10 мм.
3. Убираем пластиковые муфты и сальники, выступающие в качестве уплотнителей. Двигательная часть остается нетронутой.
4. Снятые запчасти промываем и очищаем от налета и загрязнений. Ключом на 12 проворачиваем вал, одновременно подавая на него мощную струю воды из шланга. Необходимо удалить все скопившиеся механические частицы.

После промывки и сборки устройства его работа должна наладится, если же это не помогло, значите нужен более серьезный ремонт. Заняться этим можно своими руками, однако если насос еще на гарантийном обслуживании, имеет смысл доставить оборудование в сервисный центр, где ремонт выполнят специалисты (самостоятельная разборка насоса лишит вас гарантии). Сервисные мастерские компании находятся в таких городах как Киров, Екатеринбург, Москва и многих других областных центрах России.

Среди частых неисправностей насосов Водолей выделим:

• включенный агрегат не качает воду, но издает гул — причина: поврежден подшипниковый узел либо оборван шток (подшипники можно купить и заменить своими руками, тогда как штоков в продаже нет и ремонт в таком случае возможен только при наличии насоса-донора);
• насос не включается при наличии питания — причина: согревшая обмотка якоря либо поврежденный провод электропитания;
• сильный уровень вибрации при работе — причина: повреждение либо износ компаунда (вибропоглощающей прокладки).

Подбор модели по конкретным характеристикам

Рассмотрим все этапы выбора насоса бренда. Данные рекомендации носят общий характер, с более подробной информацией вы можете познакомиться в техническом паспорте и инструкции по установке.

Уточнив технические данные скважины и сравнив характеристики разных насосов, вы можете подобрать модель, оптимально подходящую для вашего участка

Перед покупкой важно учесть все характеристики, необходимые для правильного выбора. А именно:

А именно:

• диаметр скважины;
• дебит скважины;
• уровни воды в скважине (статический и динамический);
• предполагаемый расход воды;
• расстояние от источника до дома;
• давление в гидроаккумуляторе (демпферном баке).

Диаметр скважины определить очень просто – он указан в техпаспорте, который выдает на руки компания, производящая бурение и установку оборудования. Скорее всего, диаметр является типовым, то есть имеет размеры 100 мм, 133 мм, 152 мм. Насосы Водолей лучше устанавливать в скважины, имеющие сечение более 100 мм.

Дебит также указан в паспорте, благодаря данному параметру легко подобрать насос по производительности

Важно, чтобы параметры насоса не превышали цифры, указанные в документах

Предположим, что дебит источника 3 м³/ч. Это довольно низкий показатель, который обозначает, что модели из серии БЦПЭ 1,2 (или более высокой производительности) приобретать не нужно, достаточно БЦПЭ 0,5.

При работе более мощного оборудования объем воды в источнике не успеет восстановиться, произойдет осушение и автоматическое отключение устройства.

Уровень воды необходимо знать, чтобы правильно определить глубину установки насоса. Обычно расстояние до зеркала воды и от поверхности до дна указано в паспорте, однако необходимо помнить о паре нюансов.

Первый касается особенностей монтажа погружного насоса – его опускают ниже поверхности на 4-5 м. Второй – непостоянности уровня воды.

В теплый период уровень обычно снижается, причем разница с начальным показателем может составлять до 4-5 м. Выходит, что для установки необходимо знать минимальный уровень.

Еще на этапе планирования системы водоснабжения необходимо составить схему дома с указанием всех возможных точек водоразбора – данные пригодятся и для монтажа разводки, и для выбора насоса

Для подсчета общего расхода воды необходимо учитывать несколько факторов:

• количество постоянно проживающих;
• количество точек пользования внутри дома (санузел, кухня, душ);
• наличие точек разбора за пределами дома (полив огорода, кран в летней кухне, кран в бане) и пр.

В среднем, если не брать в учет дополнительные объекты, на одного человека приходится суточный расход 200 л.

Расстояние между источником воды и домом необходимо для подсчета дополнительной нагрузки на насос. Стандартный расчет: 10 м горизонтально проложенных труб равняется 1 м вертикально расположенных (то и другое – 0,1 атмосферы).

Давление демпферного бака влияет на порог отключения. Предположим, если у вас установлен объемный бак в 300 л, то для его отключения необходимо давление в 3,5 атмосфер (в переводе в вертикальные метры – 35).

Галерея изображений

Фото из

Установка насоса в скважину

Автоматизация работы насоса

Кессон скважины с глубинным насосом

Оголовок для неглубокой скважины

Видео об устройстве, работе и ремонте насоса Водолей

Как сделать расчеты для грамотного выбора насоса Водолей:

Технические характеристики и возможности модели Водолей БЦПЭ 1.6 40у:

Как отремонтировать аппарат Водолей (1/3):

Как разобрать и прочистить насос Водолей своими руками:

Последовательность установки и подключения агрегата:

Как видите, насос Водолей – удобное в монтаже и обслуживании, эффективное устройство для подачи воды в автономной системе водоснабжения. Регулярные самостоятельные осмотры и мелкий ремонт помогут продлить срок его жизни, но если возникли трудности с установкой или выбором новой модели – воспользуйтесь услугами профессионалов.

Пуск и обслуживание

После того, как насос находится в колодце, производится первый запуск:

1. необходимо перекрыть вентиль на трубопроводе,
2. подать питание на насос (1 фаза, 220 В, 50 Гц),
3. плавно приоткрыть вентиль.

Если вода из напорного трубопровода пошла чистая, то желательно оставить в работе насос некоторое время, а затем произвести его отключение. Затем необходимо присоединить насос к существующей системе водоснабжения дома.

Если насос стал подавать мутную или заиленную воду необходимо провести следующие мероприятия:

1. оставив включенным, прикрыть вентиль и оставить насос в работе некоторое время;
2. дождаться чистой воды.

Иначе все механические примеси, которые сохранились в напорном патрубке и конструкции насоса могут заклинить гидравлическую часть или обратный клапан.

Если необходимо насос вынуть из скважины и отправить на длительное хранение, то рекомендуется промыть водой, а затем тщательно высушить. На момент вторичного погружения насос следует оставить в скважине на некоторое время, а затем запускать по выше приведенной схеме.

Очищение и ремонт мелких неисправностей

В случае, когда глубинный насос стал работать неудовлетворительно, а гидравлическая часть его не вращается, значит, что рабочие колеса или внутренняя сетка насоса засорена мелким песком или илом.

Внутренний фильтр-грязевик в комплектации насоса отсутствует!

Чтобы очистить колеса или сетку, необходимо разобрать насос:

• Демонтировать защитную сетку. На свежих моделях поддеть зажим отверткой и нажать на его середину, на более старых моделях открутить винтовые соединения.
• Снять кабельную муфту.
• При помощи ключа открутить болтовые соединения и открепить двигатель от гидравлической части насоса.
• Снять муфты.
• Поворачивая вал ключом, промыть насосную часть, удаляя механические примеси.

В случае когда вал стал проворачиваться легко, необходимо собрать насос в обратной последовательности.

Если же заклинило или повредило рабочие колеса, необходимо разобрать насосную часть. Но выполнить такие работы с сохранением гарантии могут только специалисты авторизованного сервисного центра.

Порядок ремонта мелких неисправностей:

• зажать корпус насоса сверху и снизу, упереться в латунную часть;
• извлечь кольцо стопора;
• снять рабочие колеса;
• извлечь крышку упора с подшипником;
• попытаться устранить заклинивание;
• выполнить сборку в обратном порядке.

Однако, сервисные центры при сборке/разборке насоса используют пресс-машину, поэтому самостоятельный ремонт насоса может быть затруднен.

Ремонт погружного насоса своими руками

Насосы разных марок имеют характерные особенности. Рассмотрим их подробно.

«Джилекс»

Серия погружных насосов от данного производителя имеет название «Водомет».

У этих агрегатов часто возникают проблемы с кабелем, так как для него не предусмотрено практически никакой защиты.

Так что если «Джилекс Водомет» вдруг объявил забастовку, в первую очередь следует проверять целостность жил питающей линии.

Насосы данной серии являются центробежными. Наиболее распространенными неполадками считаются появление трещин на рабочем колесе и разрушение подшипника.

Если вышел из строя двигатель, то возможность самостоятельного ремонта будет зависеть от модели. В некоторых из них, например, в «Джилекс Водомет 50/25», корпус электропривода является неразборным.

Для демонтажа водозаборных механизмов насос нужно зажимать в тисках. Следует учесть, что усилие должно быть умеренным, иначе полый корпус может деформироваться или треснуть.

В качестве смазки в «Водометах» следует применять нетоксичные вещества. Наиболее подходящим является глицерин.

«Водолей»

В силу отсутствия каких-либо встроенных фильтров насосы данной марки весьма подвержены засорению. Чаще всего реанимировать забарахливший «Водолей» можно путем промывки. Для этого его следует разобрать:

• снимается защитная металлическая сетка (она удерживается зажимом, который следует поддеть отверткой);
• откручивается двигатель (понадобится гаечный ключ на 10);
• демонтируется полимерная муфта, связывающая вал и рабочее колесо.

Глубинный насос Водолей

Теперь нужно взяться за верхнюю часть агрегата и, придерживая ее рукой, слегка провернуть вал с помощью торцевого ключа на 12. После этого весь механизм промывается мощной струей воды, направляемой из шланга. Вал в процессе промывки следует понемногу проворачивать.

Если процедура оказалась безрезультатной, нужно разбирать нагнетательный механизм. Данная операция начинается с демонтажа стопорного кольца. Для его ослабления корпус сверху и снизу нужно с силой сжать.

«Малыш»

Подобно всем насосам вибрационного типа, «Малыши» очень плохо переносят перегрев, который в большинстве случаев вызывается работой «на сухую». В результате этого явления в статоре возникает короткое замыкание, которое устраняется только перемоткой этого узла.

Часто даже у нового «Малыша» путем поворота специальной гайки приходится поднастраивать обратный клапан, иначе напор агрегата будет недостаточным. Гайку лучше законтрить.

Погружной насос Малыш с верхним забором воды и с термозащитой — устройство

Вибрации внутри насоса часто приводят к развинчиванию резьбовых соединений, особенно на фиксаторе обратного клапана и поршне. Поэтому их нужно периодически подтягивать, извлекая насос на поверхность.

Кроме того, «Малышам» свойственна такая неприятность, как отслойка эпоксидного компаунда (виброгасителя). Место отслойки следует определить путем простукивания, после чего в проблемный участок вводится небольшая порция любого герметика.

Как определить потребление воды?

Для расчета расхода жидкости водопровода учитывают такие показатели:

1. Количество постоянных жильцов в доме.
2. Число потребляющих точек внутри помещений (унитаз, мойка, душ).
3. Количество водораздач за пределами помещения (теплицы, летняя кухня, гараж).

Среднесуточный расход воды.

Затем суммируют расход всех требуемых потребителей при одновременном использовании. При подсчетах можно полученную сумму умножить на коэффициент 0,6-0,8 или для получения более точного результата воспользоваться статистической таблицей. Полученный расход воды должен покрываться производительностью насоса.

Обслуживание и ремонт

Глубинный насос

Но, несмотря на это, специалисты настаивают на том, что агрегат нужно периодически доставать и проводить ревизию.

Прежде всего, проводится внешний осмотр устройства. Также стоит провести его очистку.

Чтобы выполнить такую работу, необходимо:

• снять и очистить защитную сетку;
• снять кабель-канал и двигатель;
• уложить агрегат и промыть его со шланга;
• собрать в обратной последовательности.

Замечание специалиста: при разборке устройства не нужно применять физическую силу, так как это может повредить его детали.

Мелкий ремонт можно легко провести своими руками. Главное, правильно определить причину, купить нужные запчасти и знать принцип устранения неполадок.

Смотрите видео, в котором специалист подробно разъясняет особенности глубинных насосов Водолей:

Характерные поломки насосов разных марок

У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.

Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители

У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.

На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева

В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

Такая же проблема характерна для моделей «Ручеек». Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.

Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.

Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть

Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.

Характеристики насосов

Насосы Водолей представлены тремя типами:

1. БЦПЭ — Бытовые центробежные погружные насосы, предназначены для работы в скважинах внутренним диаметром более 110 мм;
2. БЦПЭУ — насосы БЦПЭ улучшенной конструкции – вывод питающего электрокабеля выполнен сверху насоса, что позволило использовать эту серию в скважинах диаметром от 100 мм;
3. НВП — насос винтовой, конструкция позволяет использовать эту серию в скважинах с повышенной мутностью или песочной взвесью.

Общие характеристики:

• потребляемая мощность от 0,4 до 1,9 кВт;
• напор воды – от 16 до 140 м;
• производительность – до 5,8 куб.м/час достаточно для бытовых нужд семьи из 4 – 5 человек;
• внутренний диаметр скважины – от 10 см;
• глубина забора воды – до 200 м.;
• масса от 4 до 17,8 кг.
• Напряжение питания 220 В/50 Гц.

Основные преимущества насосов

1. Минимальный ресурс наработки насосов 10 000 часов, при режиме 2 – 3 часа в день соответствует 10 годам работы насоса в индивидуальном доме;
2. Доступная цена;
3. Применение производителем антикоррозийных материалов и высокотемпературных полимеров;
4. В комплект входят питающий кабель и трос, а также пускозащитное устройство;
5. Комплектации достаточно для «горячего» подключения насоса самостоятельно, нужно лишь включить в розетку;
6. Наличие запчастей на складах в больших количествах;
7. Высокий КПД при низком потреблении электроэнергии;
8. Тепловая защита двигателя встроена;
9. Центробежная сила всасывания;
10. Ремонтопригодность
11. Высокая надежность.

Главные недостатки насосов

1. Гарантий срок производитель предоставляет 18 месяцев с момента продажи. На более дорогостоящие импортные аналоги гарантия составляет от 2 лет и более.
2. Нет встроенной защиты от сухого хода.
3. Пластиковые рабочие колеса.
4. В комплектации нет обратного клапана и сетчатого фильтра, однако их отсутствие в сети водоснабжения приведет к снятию гарантии в случае поломки.
5. Нельзя использовать сразу после бурения скважины, только после промывки.
6. Только для бытового использования в частных жилых домах.

Основные параметры Водолей-3

Электронасос рассчитан на нижний забор питьевой воды и работу в вертикальном положении, основные технические характеристики устройства следующие:

• Номинальный напор составляет 40 метров.
• Глубина погружения под зеркало воды не превышает 1 метра.
• Температура перекачиваемой жидкости не должна превышать 35 С;
• Рабочее напряжение питания устройства 198 — 242 В. При работе с пониженным напряжением питания износ резиновых деталей электронасоса уменьшается, что увеличивает срок его службы. Но следует учитывать, что при низком напряжении номинальный напор падает до 20 метров.
• Максимальный объем подачи составляет 1 м.куб./ч., при работе на глубине 40 метров объем перекачиваемой жидкости составляет 0,432 м.куб./ч.
• Помпа имеет защиту I класса (с заземляющим проводом) от поражения электрическим током и встроенный прерыватель, отключающий питание электронасоса при повышении температуры обмотки (защита от перегрева).
• Длина электрического шнура в зависимости от модификации составляет 12 — 16 — 25 — 40 метров.
• При погружении устройства в скважину ее внутренний диаметр не должен быть меньше 100 мм.
• Устройство не предусмотрено для длительной эксплуатации — после 2-х часов необходимо делать 15-ти минутный перерыв в его работе.

Рис. 3 Основные узлы помпы Водолей 3: электромагнитная катушка, вибрационная система, обратный клапан
