Способы крепежа и застежки противопожарных муфт. Крепежные изделия и хомуты червячные

Особенности врезных моделей

В местах, где предполагается создать место разветвления трубопровода без задействования фитингов, устанавливают врезные хомуты для трубы.

Главное отличие врезных крепежей – муфта особой конструкции, которая оснащена резьбовым патрубком, позволяющим врезать отводную линию к основной

Хомуты для врезки в теле трубы устанавливают на предварительно просверленное отверстие. Вмонтированный резьбовой патрубок позволяет в считанные минуты подключить дополнительный участок трубопровода. За герметичность соединения отвечает прикрепленная с внутренней стороны корпуса хомута прокладка.

Назначение хомутов

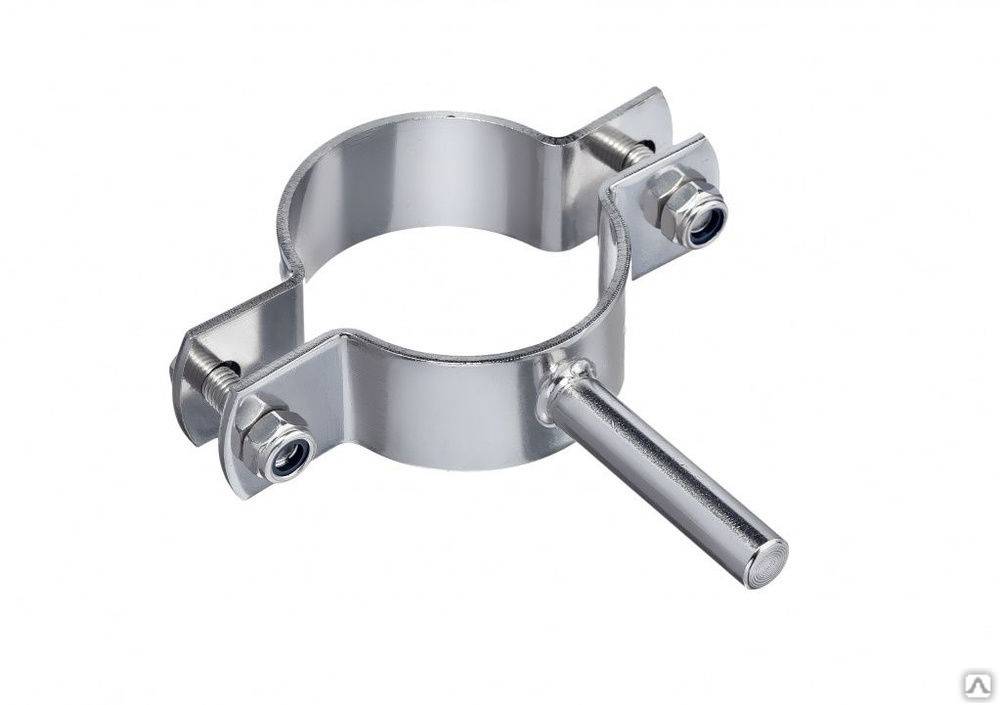

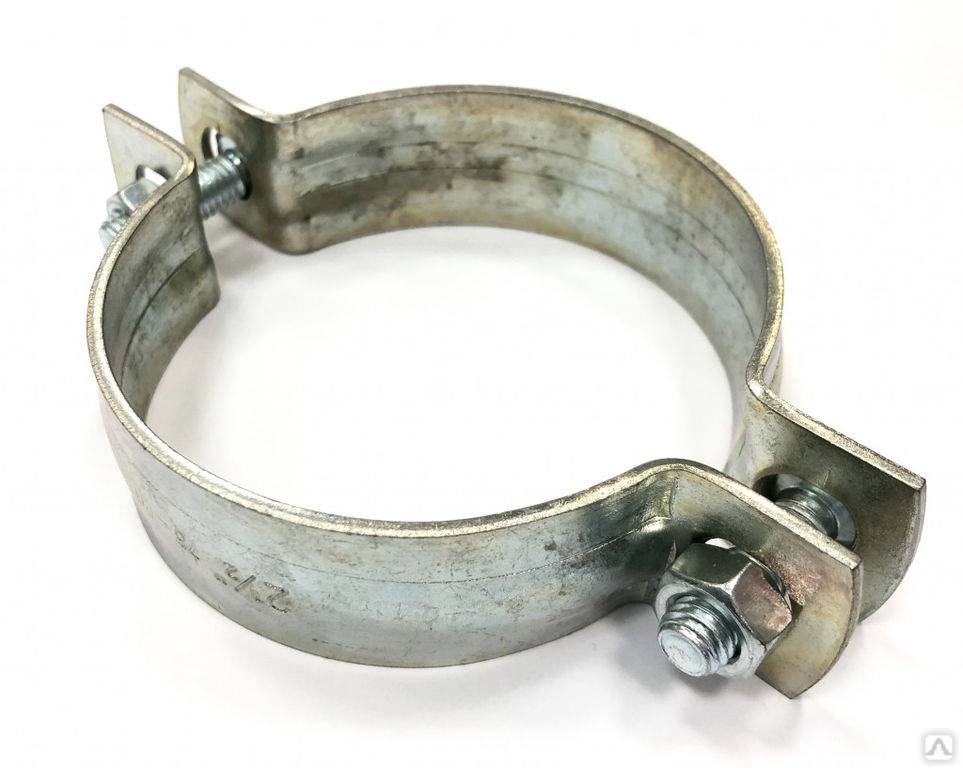

Металлические хомуты являются универсальными крепежными элементами для фиксации как трубных металлоконструкций, так и трубопроводных систем, изготовленных из ПВХ. Изделие конструктивно имеет корпус из металла и крепление винтового типа, где основным скрепляющим элементом является болт. Кроме того, на них установлены скобы с уплотнителями, благодаря которым понижается жесткость соединения. За счет прочных параметров исходного материала, такие хомуты считаются наиболее надежными.

Пластиковые хомуты, к сожалению, не имеют столь хороших прочностных характеристик. Основным их назначением считается крепеж полимерных материалов, обладающих более легким весом. Одним из достоинств таких хомутов можно считать стойкость к коррозии практически всех видов. Кроме того, пластик отличается намного меньшей стоимостью, что учитывают многие покупатели. У этого типа крепежа так же есть и недостатки, например, отсутствие устойчивости к нагрузкам. Предпочтительная сфера употребления – легкие статичные узлы, провода.

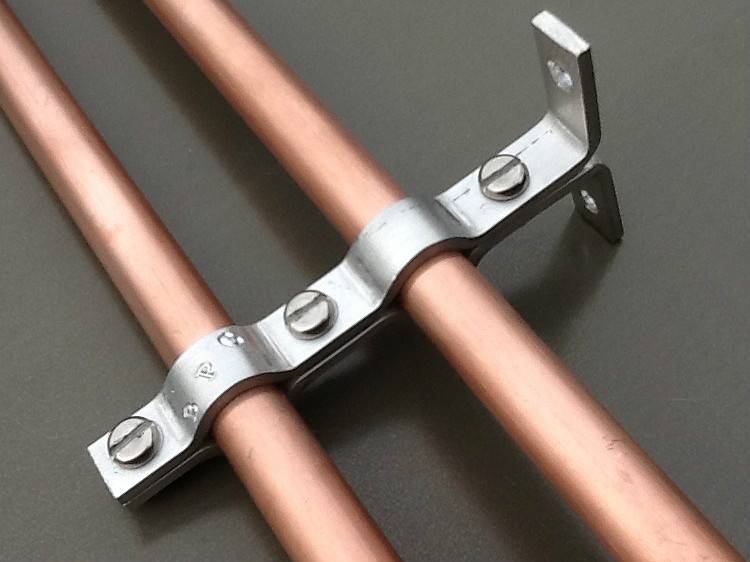

Способы крепления труб

Фиксация трубопроводной конструкции к стене выполняется двумя основными способами. Рассмотрим их:

• жёсткий;
• свободный (плавающий).

Жёсткий вариант фиксации применяют для разных коммуникаций, среди которых:

• водопроводы (горячие и холодные);
• теплопроводы;
• канализационные системы.

Некоторые трубопроводные системы требуют жесткого крепления, чтобы исключить любое движение труб при эксплуатации сети

Особенность жёсткой фиксации труб к стене заключается в том, что коммуникация полностью блокируется. Таким образом, трубопровод лишается возможности перемещаться при тепловом расширении. В этом случае соединительный фитинг играет роль опорного элемента.

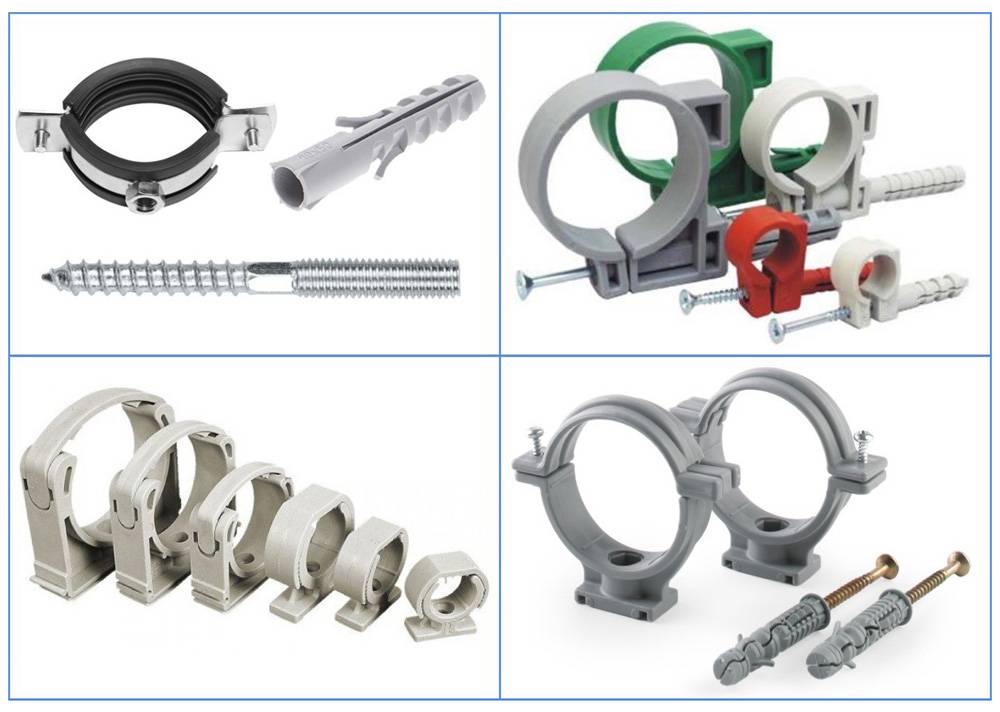

Свободный способ фиксации подразумевает использования хомутов или любых других крепёжных элементов, которые монтируются таким образом, чтобы между наружной поверхностью трубы и внутренней поверхностью фиксатора оставалось свободное пространство. Свободное пространство позволяет перемещаться трубе. Для организации отступа от стены используются специальные элементы — кронштейны. Кронштейн — это фиксаторный элемент, используемый при монтаже труб в вертикальной плоскости.

Какой из способов выбрать для монтажа отопительной системы? Монтаж отопительной коммуникации — серьёзное мероприятие, поэтому подбор способа фиксации труб необходимо выбирать с учётом следующих правил:

большую роль при выборе способа фиксации теплотранпортной коммуникации играют температурные перепады. В случае если комната отапливается, то тогда температурных перепадов не стоит опасаться и используется неподвижный (жёсткий) вариант закрепления труб. Отсутствие температурных перепадов исключает возможность перемещения труб вдоль своей оси;

Ещё одним способом, который позволяет не только закрепить, но и спрятать трубы, что позволяет увеличить полезное пространство комнаты, является закрытая прокладка коммуникации. Такой монтаж производится в стенах, где с помощью специального инструмента штробореза, выполняются каналы (штробы) для труб. Прятать трубы в стене или перегородке — не такой распространённый способ, как открытый монтаж. Это связано с тем, что такая работа требует больше финансовых затрат. Ещё одним минусом закрытой прокладки является проблематичность определения поломки и ремонта коммуникации.

Способ фиксации труб подбирается в зависимости от особенностей трубопроводной конструкции, а также от предпочтений хозяев. В случае необходимости для определения способа монтажа можно обратиться за консультацией к специалисту.

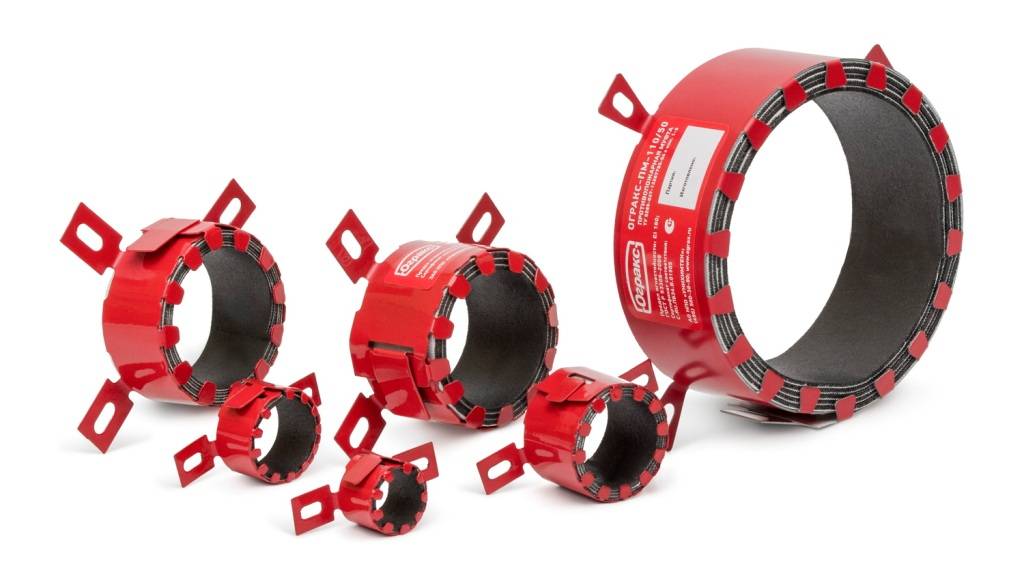

Производители и модели

Основная характеристика этого пожарно-технического изделия – диаметр. Так, разнообразие выпускаемых ППМ позволяет устанавливать их на канализационные трубы всех распространенных типоразмеров по наружному диаметру – от 50 мм для водоотведения до 110/160 мм для внутриквартирных/офисных стояков.

На российском рынке представлено немало ППМ различных производителей, например, следующие:

• «ОГНЕЗА-ПМ». Компания «ОГНЕЗА» из Санкт-Петербурга производит весь спектр типоразмеров ППМ от 20 до 160 мм по внутреннему диаметру пластиковой/полимерной трубы. Цвет корпуса – белый/красный. Толщина терморасширяющегося вкладыша – от 4 до 15 мм. Вес изделия – от 55 до 900 г. Возможно изготовление по размерам заказчика.
• «Огнебарьер». ППМ в корпусе из оцинкованной/нержавеющей стали под такой торговой маркой выпускает компания «СОЮЗПРОМТЕХ» из Санкт-Петербурга, специализирующаяся на выпуске огнезащитных материалов и устройств.
• ППМ «Феникс» инжиниринговой компании «Унитэкс» из Москвы. Диаметр изделий – от 16 до 200 мм с высокой огнестойкостью – EI Корпус из нержавеющей стали с ленточным хомутом червячного типа.
• ППМ «ЭГИДА-ПМ» диаметром от 20 до 160 мм в стальном корпусе с порошковым покрытием серого цвета, выпускаются ООО «ЭГИДА-ПРОФ» (г. Санкт-Петербург). Огнестойкость – EI

В заключение следует сказать, что не стоит пренебрегать установкой этих недорогих, но весьма эффективных устройств, как при массовом строительстве жилых многоквартирных, общественных зданий, строений промышленных предприятий, так и при возведении частных/индивидуальных, а также блокированных домов/таунхаусов; т.к. при небольших затратах это позволит избежать разрушений, большого материального ущерба в случае пожара.

Инструкция по креплению труб при помощи хомутов

Как производится крепление трубы к стене хомутами? Работа выполняется по следующей схеме:

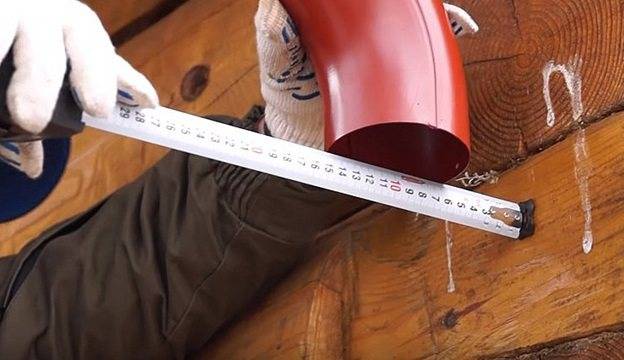

1. по всей длине трубопровода наносится разметка мест расположения крепежных элементов. По требованиям металлический или пластиковый хомут надо располагать на расстоянии:
2. 80 см, если диаметр труб не превышает 20 мм, а температура проходящей жидкости 60ºС;
3. 65 см, если производится крепление труб для горячей воды, диаметром не более 20 мм;
4. 110 см при креплении труб диаметром 40 мм, предназначенных для холодного водоснабжения;
5. 95 см для фиксации труб горячего водоснабжения диаметром не более 40 мм;
6. 185 см и 160 см, если необходимо закрепить трубы диаметром 110 мм и более для холодного и горячего водоснабжения соответственно;

Определение мест расположения хомутов

1. в обозначенных местах просверлить отверстия для крепления хомута к стене. Диаметр отверстий должен соответствовать диаметру крепежных шпилек, если устанавливаются устройства с резиновой прокладкой, или крепежным болтам при использовании иных видов хомутов. При подготовке отверстий также необходимо следить за глубиной сверления. Если хомуты установить не в одной плоскости, то трубопровод будет перегибаться, что вызовет дополнительный шум при прохождении жидкости, и будет способствовать отложению загрязнений в местах перегиба;
2. в подготовленные отверстия вставляются пластиковые дюбеля. Для этого потребуется подготовить молоток;
3. производится фиксация хомута при помощи отвертки соответствующего размера (если хомут закрепляется болтами) или вручную (используется для хомутов со шпильками);

Крепление хомута к стене

1. на хомуты закрепляются трубы. Затяжка хомутов на трубе должна быть достаточно прочной, но без чрезмерного усилия, так как любая перетяжка может привести к деформации трубы и, как следствие, снижению периода использования трубопровода.

Читать также: Что такое лед подсветка

Крепление трубы на хомут

Процесс закрепления трубы канализации при помощи хомута представлен на видео.

Итак, хомут является простейшим и достаточно надежным способом крепления труб не только к стене, но и потолку. Стоимость крепежных элементов невысокая, что позволяет использовать устройства широкому кругу потребителей. Работу по установке хомута и закреплению трубы можно провести своими силами.

При прокладке и монтаже трубопроводов различного назначения (водоснабжения, отопительной или канализационной системы и так далее) используются специальные устройства – хомуты для крепления труб. Небольшие изделия позволяют надежно закрепить как горизонтальные, так и вертикальные участки трубопроводов к стене, полу, потолку и иным предметам. Как подобрать и использовать устройство, читайте далее.

Приспособления для фиксации трубопровода

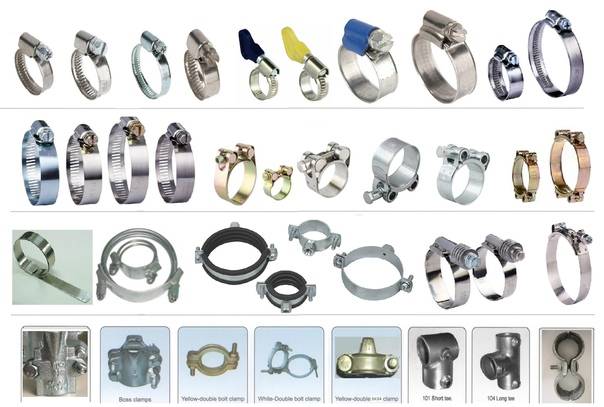

Виды сантехнического хомута

Постоянно изобретаются и внедряются в производство все новые виды крепежных приспособлений. Классифицируют монтажный или сантехнический ремонтный хомут для труб по следующим характеристикам:

1. По конструкции охватывающего элемента – неразъемные, составные.
2. По материалу скобы – металлические (оцинковка или нержавейка), пластмассовые.
3. По конструкции стяжного узла – винтовые червячные, с болтовым соединением, клипсы.
4. По назначению изделия – обжимные, ремонтные (с уплотнителями для ликвидации протечек) или монтажные (с крепежными элементами).
5. По ширине хомута – узкие, широкие с толстым профилем, проволочные.
6. По типу фиксации коммуникаций – жесткая (полная неподвижность соединения) или плавающая, когда разрешается незначительное движение трубы в продольной оси при температурных перепадах.

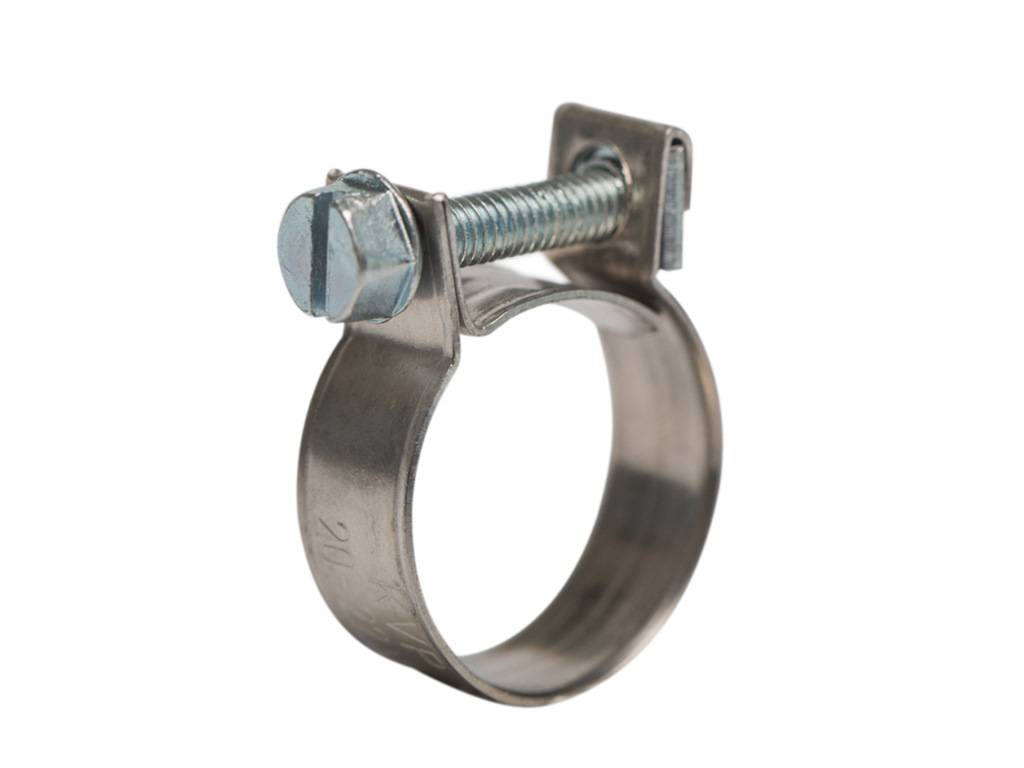

Винтовой хомут

Обжимное кольцо изделия выполнено из штампованной ленты с насечками или сквозными прорезями. Данный ремонтный сантехнический хомут имеет особенный стяжной механизм червячного типа. При вращении головки винта лента медленно двигается с небольшим шагом, затягивая или ослабляя кольцо вокруг трубы с точно заданным усилием сжатия. Установка крепежа крайне проста, из инструментов слесарю в работе понадобится лишь отвертка с подходящим профилем.

Хомут с ключом

По конструкции приспособление является разновидностью стяжного кольца с механизмом винтового типа. Основное отличие изделия – такие сантехнические хомуты для крепления оснащены ключом с маленькой ручкой в виде «бабочки». Для их установки даже не требуется отвертки, необходимое усилие сжатия можно задать напрямую пальцами руки. Минусы такого выбора – в дешевых хомутах пластиковые «барашки» часто обрываются при закручивании, не выдерживая значительных усилий.

Обжимной хомут

Следующая разновидность крепежа с винтовым механизмом затяжки, обладающая положительными особенностями. Данный сантехнический хомут для труб имеет ленту, которая полностью гладкая со стороны трубопровода, или шлангу. Отсутствие рифления или прорезей на внутренней части кольца разрешает снизить силу напряжения в соединении. Для стягивания кольца применяются винты с простой резьбой. Такое обжимное приспособление служит на участке магистрали намного дольше и надежнее в сравнении с хомутами, имеющими стандартный зажим червячного типа.

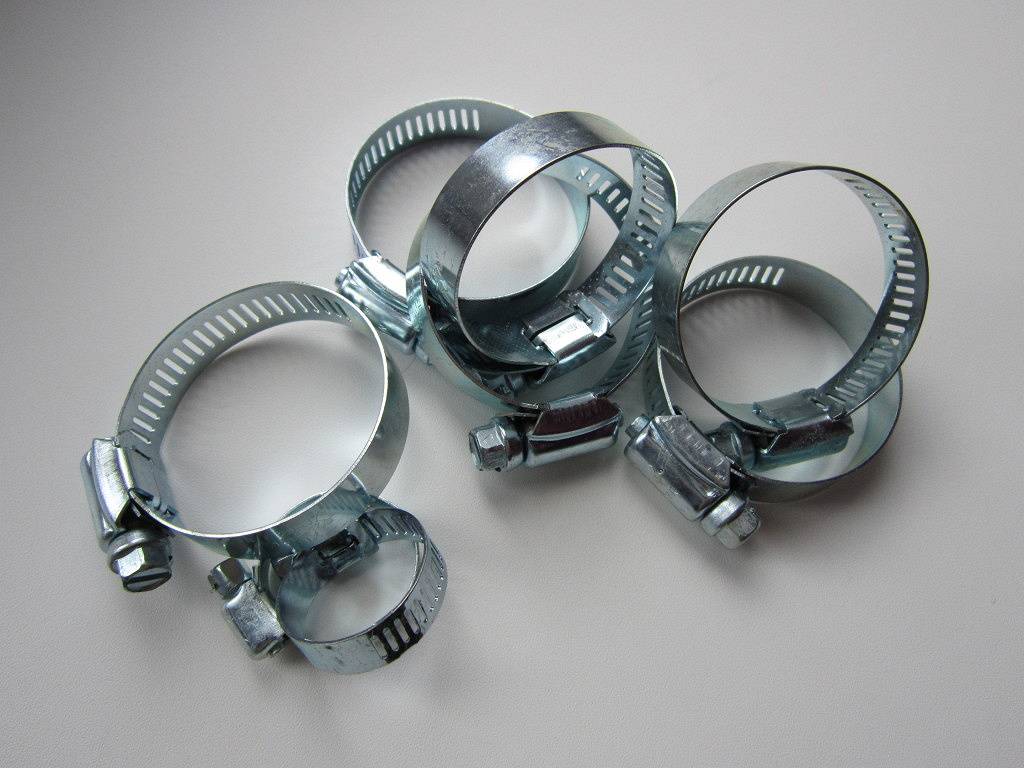

Ленточный хомут

Для фиксации труб и шлангов разного диаметра желательно иметь в комплекте несколько типоразмеров крепежей, что не всегда удобно. Альтернативный вариант – ленточный сантехнический хомут для устранения течи и монтажа, который можно изготовить самостоятельно из готовой полосы и металлических зажимов со стяжными замками. Лента поставляется в кассетах по 30 м. Степень затягивания составляет 6-76 мм. Такой безразмерный сантехнический хомут чрезвычайно удобен при работе с габаритными трубами и столбами. Затяжка осуществляется пассатижами, после чего кончик ленты загибается.

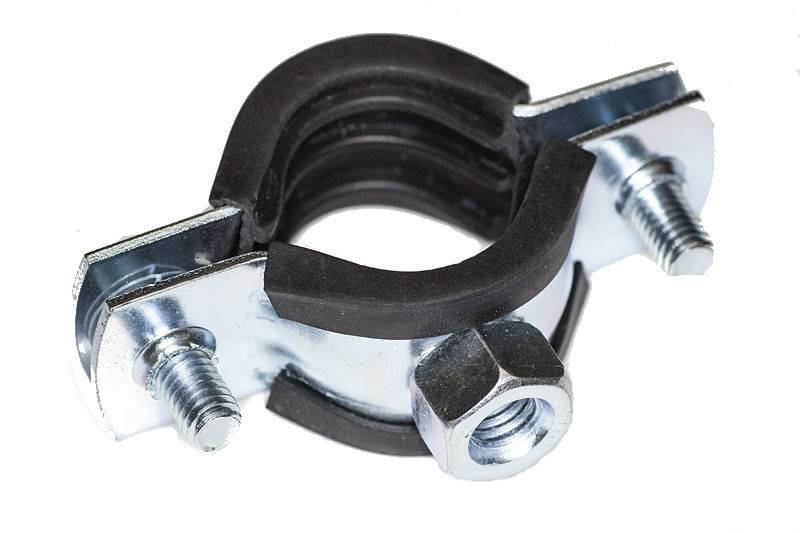

Хомут с широкой лентой

В ситуациях, когда к трубе нельзя прикладывать большое удельное давление или требуется установить габаритный уплотнитель для устранения протечек, то узкая полоса металла подходит плохо. Данные задачи помогает решить усиленный ремонтный хомут с лентой шириной до 300 мм и более. Половинки такого приспособления стягиваются болтовым соединением 8-16 мм. Усиленные изделия выдерживают существенные нагрузки, могут использоваться на сантехнических и вентиляционных трассах, системах кондиционирования.

Сантехнический широкий хомут обладает рядом ценных преимуществ:

1. Усилие зажима распределяется равномернее.
2. Меньший риск повреждения соединяемых элементов.
3. Оптимальный поперечный коэффициент жесткости.
4. Хомуты имеют несколько видов исполнения (многосекционные и односекционные).
5. Широкий сантехнический хомут обеспечивает улучшенный обхват трубы.

Проволочный хомут

Предназначено такое крепление для подсоединения шлангов с относительно толстыми стенками или спирально-армированных трубопроводов. Затягивается проволочный трубный сантехнический ремонтный хомут в зависимости от конфигурации шпильки стандартным гаечным ключом или подходящей отверткой. Данное приспособление хорошо выдерживает сильную вибрацию и обеспечивает прочную фиксацию. Недостатки проволочного приспособления – при использовании на мягкостенных шлангах высокий риск возникновения морщин и трещин, которые приводят к нарушению целостности соединения.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

• Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
• Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
• Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
• На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

1. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
2. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
3. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

• Фиксация хомутов с помощью анкеров.
• Использование в основном плавающих опор.
• Применение подвесного крепежа с ремешком.
• Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Отличия ремонтных хомутов от крепёжных

Отличия этих деталей отображены в названии и определяются целью их применения. Так, с помощью ремонтных хомутов осуществляется не крепление трубопроводов, а устранение широкого спектра их поломок. В частности:

• продольных и поперечных трещин труб;
• свищей на поверхности трубопроводов;
• дефектов сварных соединений;
• игольчатых отверстий;
• нарушений герметичности раструбных соединений.

Деталь, используемая при ремонте труб, в самом простом исполнении схожа по внешнему виду с кольцом, выполненным из металлической пластины, на обоих концах которого созданы загибы. В этих загибах высверлены отверстия для винтов, затягиваемых гайками. Во внутреннюю полость кольца вкладывается герметизирующая резиновая прокладка.

Ремонтный хомут отличается от крепежного конструкцией и внешним видом

Из преимуществ использования ремонтных хомутов специалисты выделяют:

• быстрый и простой монтаж;
• не нужно сливать воду из системы и перекрывать её поток;
• прочность и долговечность хомута;
• приемлемая цена ремонтной детали;
• доступная стоимость ремонтных работ.

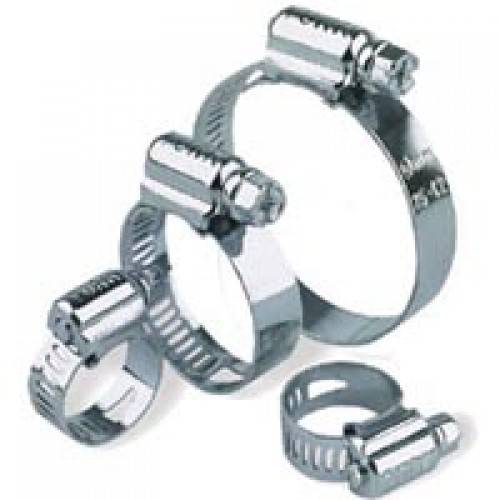

Где применяется хомут червячный?

В гидро- и пневмосистемах требуется герметизация. Для этого используется червячный хомут. Крепежные параметры выбираются в зависимости от требований ГОСТа, серии и вида хомута.

В соответствии с ГОСТом 28191-89 изделие изготавливается как единый элемент. Углеродистую сталь применяют для создания поверхности приспособления. По требованиям должно быть хроматированное покрытие из цинка. Одни из конструкционных составляющих являются ленты, на которые наносят зубчатые дорожки. Затягивание крепления осуществляется с помощью болтов или винтов.

Герметизацию стыков и обеспечение равномерного стягивания проводят с помощью креплений «винт-лента» с бесступенчатой поверхностью.

Для винтов используются разные головки:

• шестигранный;
• с применением шлицевого паза;
• с пазом крестообразной формы;
• с использованием буртика.

Соединение корпуса и ленты осуществляется на одном уровне, избегая сварных швов и клепок. В связи, с чем снижены риски возникновения дефектов гибких шлангов и рукава в процессе крепления. При изготовлении ленты штампуют. На готовые покрытия наносятся зубцы или отсечки. Причем каждый край закругляется. При вращательных движениях происходит упор корпуса в зацеп, поэтому стяжка с высоким уровнем надежности удерживает крепление.

Вернуться к содержанию

Муфта ремонтная на 300

Ремонтный хомут для труб на 300 применяют для ремонтных мероприятий на трубопроводах большого диаметра. Данное устройство превосходно справляется с такими проблемами, как:

• Образование трещин, проходящих продольно (с возможным отклонением на 5 градусов).
• Появление габаритного свища на стальной и чугунной магистрали.

Посредством ремонтных приспособлений на 300 можно выполнить соединение стальных и чугунных магистралей с полиэтиленовыми. Деталь на 300 позволяет произвести устранение протечки без отсечения всей системы.

На данных муфтах используют прокладки из сертифицированной пищевой резины. И использование на устройствах случайных материалов исключено полностью. Поэтому такие товары отличаются высоким показателем экологической безвредности.

Устройство на 300 — это надежное и качественное приспособление, потому, что изготовлено из высококачественного сырья. К этим всем преимуществам следует добавить его доступную стоимость.

Конструктивные особенности и применение

Любое исполнение элемента включает в себя следующие обязательные элементы.

1. Корпус.
2. Неметаллическую подкладку.
3. Крепёж.
4. Механизм регулировки внутреннего диаметра (опционально).
5. Установочный кронштейн (опционально).

Использование зависит от конструкции, а также какой элемент трубопровода – гибкий или жёсткий – требуется зафиксировать.

Металлические хомуты для шлангов

Конструкции данных деталей регламентируются техническими требованиями ГОСТ 28191-89.

Изделия рассчитываются на предельное давление рабочей среды до 7 МПа, при диапазоне внешних эксплуатационных температур -60…+1200С.  Могут иметь червячное или болтовое крепление, а ширина ленты (либо диаметр проволоки) определяется серией изделия – лёгкая или тяжёлая. Выпускаются двух исполнений, которые различаются конфигурацией присоединения.

Учёт размеров изделия

ГОСТ устанавливает следующие стандартные размеры данных деталей (наименьший/наибольший), мм: 8/12; 10/16; 12/20; 16/25; 20/32; 25/40; 32/50; 40/60; 50/70; 76/100; 90/110 и далее любого диаметра, кратного 10, с разницей в диаметрах 20 мм.

Диапазон внешних диаметров (для наиболее употребительных исполнений регулируемых вариантов) составляет, мм: 31-38; 32-35; 59-63; 83-92;108-116.

Диаметры стальных труб: внутренние и внешние размеры, толщина стенки, таблица в дюймах и миллиметрах
Изделия для бытовых трубопроводов и технологических схем имеют ряд характеристик. Важнейшими из них являются диаметры труб. Этот параметр регулируется государственными стандартами, выделяются…

Виды и конструкции для разных систем трубопроводов

Конструкция хомутов для крепления труб влияет на надежность и долговечность работы системы. Перед установкой необходимо изучить схемы установки, особенности обслуживания, демонтажа. Готовые изделия должны соответствовать действующим стандартам.

Виды в зависимости от эксплуатационных требований:

• Конструкции хомутов для высоких нагрузок. Учитываются увеличенной толщиной полосы/ленты, которая используется в качестве исходной заготовки при штамповке, а также применением марок конструкционной высокоуглеродистой стали по ГОСТ 14969-89.
• Конструкции хомутов для труб большого диаметра. Такая продукция отличается увеличенной длиной направляющей части, а также наличием дополнительных точек крепления. При наличии достаточного места для монтажа используются сдвоенные исполнения.
• Конструкции хомутов для ПВХ-труб. Большинство конструкций характеризуются наличием эластичных прокладок, воспринимающих на себя часть усилия зажима, что исключает трещинообразование и деформацию полихлорвинила. Снижается также шум от прокачки рабочей среды.
• Немонтажные соединения сантехническими хомутами. Реализуются с использованием изделий типа КТр, которые включают в себя сантехнический шуруп и пластиковый дюбель.
• Хомуты с уплотнениями и длинным шурупом. За рубежом такие конструкции получили название BISMAT Flash. Помимо прокладки они комплектуются осесимметрично расположенным шурупом или саморезом, при помощи которого происходит предварительный поджим изделия. Особенно полезны при исправлении длинных участков трубы.
• Вентиляционные хомуты без уплотнения. Используются при монтаже воздуховодов. Поскольку соединение таких участков – коаксиальное, но необходимость в уплотнительных элементах отпадает.

Совет: В последнее время всё большее распространение получают пластиковые зажимы Walraven star Quick с храповым исполнительным элементом, ускоряющим процесс установки.

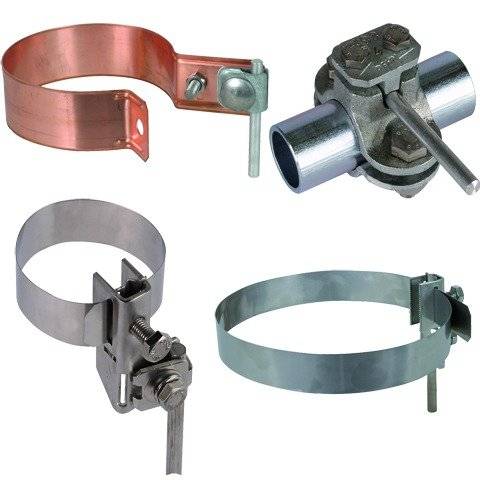

Виды хомутовых креплений

Классификация хомутов металлических стальных производится по следующим критериям:

• материал;
• форма;
• назначение;
• наличие прокладки;
• тип фиксации.

Хомуты могут иметь разный тип крепления к поверхности и различаются по назначению

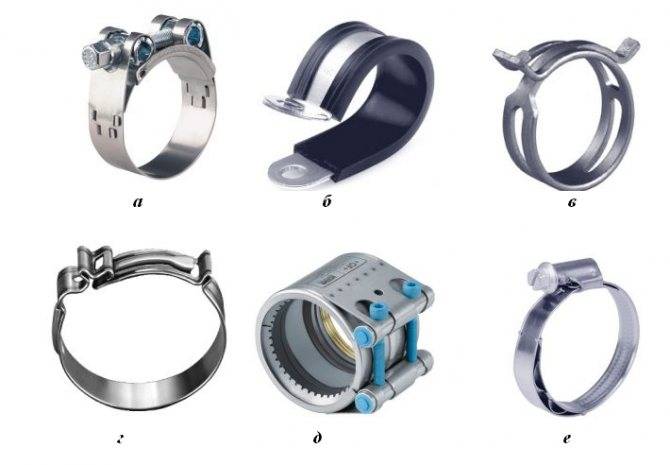

В зависимости от предполагаемого к монтажу вида трубопровода, используемые для этого хомуты могут обладать различными конструкционными свойствами. Ниже представлены основные типы данных изделий.

1. Спиральный хомут. С его помощью соединяются армированные части водопровода. Может иметь поворот, как по часовой стрелке, так и против неё.
2. Силовой зажим. Предназначение такого изделия – соединение армированных шлангов, гибких и жёстких рукавов, трубопроводов прямоугольной и круглой формы. Рекомендуемая сфера применения – монтаж систем, функционирующих под давлением: гидравлических пневмоприводов, насосов. Конструкция такого хомута металлического для крепления труб – это стальная лента со стяжным компонентом.
3. Усиленный крепёж. Применяется для фиксации эксплуатируемых под давлением рукавов с толстыми стенками или с армированием.
4. Проволочное крепление. Сфера применения – крепёж испытывающих вибрацию шлангов и тонкостенных спиральных или гофрированных труб. Конструктивное исполнение – одно либо несколько стальных колец, стягивание которых осуществляется специальным механизмом.
5. Червячный хомут. Используется для фиксации труб и шлангов в местах с повышенным уровнем вибрации, а также в системах отопления и водопроводах. Конструкция включает металлическую полосу, на которой присутствует дорожка с зубцами и болт (винт) для затягивания.
6. Трубный хомут. Применяется для закрепления труб определённого участка инженерной коммуникации открытым способом с целью фиксации его местоположения. Кроме того, использование такой детали обеспечивает снижение уровня напряжения, воздействующего на внутреннюю часть трубопровода. Представляет собой соединённые две скобы или разрезанное кольцо с крепежом.
7. Пружинный хомут. Сфера применения – фиксация конструкций, подверженных тепловому расширению. То есть актуально использование пружинного хомута стального для крепления труб горячего водоснабжения и отопления.

Основное преимущество использования ремонтных сантехнических изделий

Основным преимуществом использования ремонтных хомутов при возникновении течи является простота производства работ. Ремонт производится в 2 этапа:

1. Оборачиваем ремонтным элементом трубу. Расположение его зависит от вида. Если болтовое соединение с одной стороны, оставляем болты на 180° от течи. При расположении болтов с двух сторон разворачиваем ремонтное изделие так, чтобы болты были на 90° от протечки.
2. Затягиваем болтовые соединения.

Как видите, подобная работа не представляет никакой сложности. Справиться с ней сможет любой домашний мастер, независимо от опыта подобного ремонта. Единственное требование – это уметь держать в руках гаечный ключ.

Где используется?

На сегодняшний день такие изделия очень популярны для соединения отдельных элементов в пневматических и гидравлических конструкциях. Размеры таких приспособлений определяются по ГОСТу и зависят от следующих показателей:

• разновидности;
• способа изготовления;
• серии приспособления.

Червячные хомуты выполняются как единая конструкция из углеродной стали и имеют дополнительный защитный слой оцинковки. Оцинкованное покрытие, кроме всего прочего, отличается тем, что обрабатывается посредством хроматирования.

Рассмотрим основные конструктивные элементы, из которых состоит такое приспособление:

• лента, на которой имеется зубчатая дорожка;
• винт для затягивания хомута.

Конструкция хомута очень проста — он состоит из металлической ленты и винта для ее затягивания

Такая конструкция обеспечивает отличные герметизационные показатели и равномерную затяжку. Винт может иметь разнообразные, с конструктивной точки зрения, головки:

• шестигранную головку;
• головку, имеющую шлицевый паз;
• головку, имеющую паз в виде креста;
• головку с буртиком.

Лента, как правило, выполняется штампованной и имеет специальные зубья. Края ленты в обязательном порядке должны быть закруглёнными, чтобы избежать повреждения соединяемых элементов. В процессе закручивания винта корпус упирается в зацепы. Это обеспечивает надёжную фиксацию во время стягивания.

Зачем они нужны

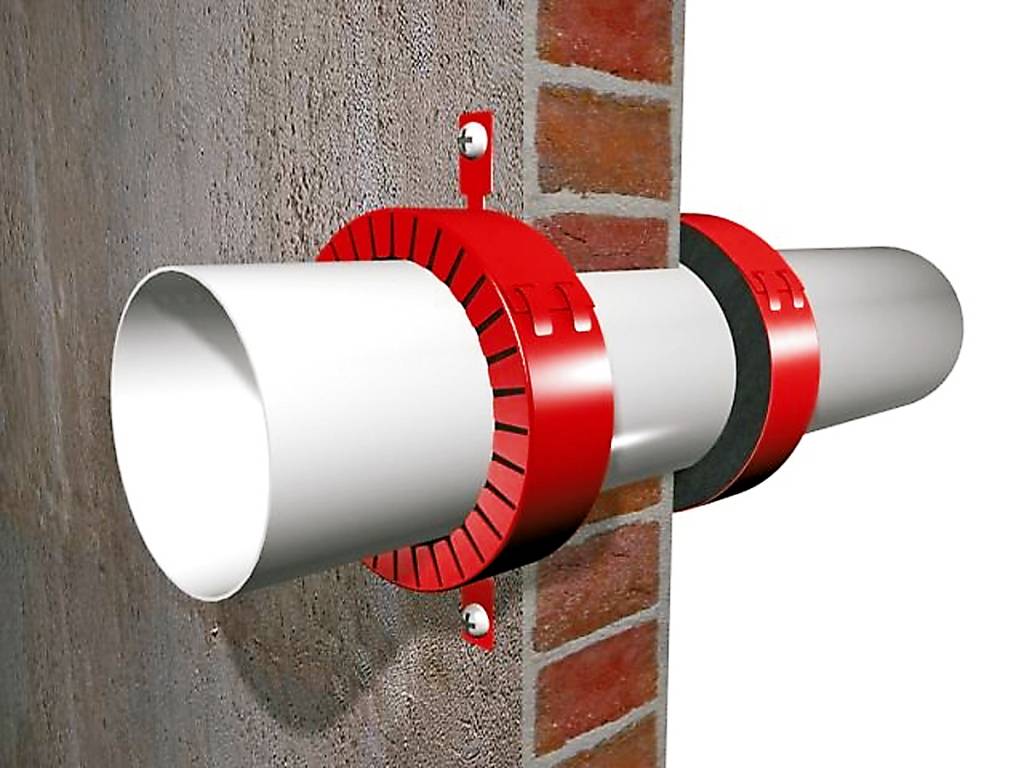

Зачем вообще нам муфта на трубе?

А представьте себе пожар в здании, где канализация из труб ПХВ.

Как известно, пластик начинает деформироваться при нагревании до 180 °C.

А между стенами, перекрытиями тем временем образуется отверстие от выгоревшей трубы.

То есть, свободный проход для дыма и пламени.

Открытый огонь быстро перекидывается через отверстия между строительными конструкциями.

Поэтому противопожарная муфта обязательно монтируется на канализацию.

Другая опасность связана с открытием полости канализационной трубы.

Внутри труб канализации присутствуют газы, которые при утечке запросто вспыхивают.

А это чревато масштабным пожаром в целом городском массиве.

Канализация, конечно, не единственная сфера применения противопожарной манжеты.

Другие виды металлических хомутов

Помимо червячных, в быту и в промышленности широко используются другие виды металлических хомутов, в частности:

1. Силовые, оснащенные шарнирным болтом. Область их применения – работа с особо жесткими, толстостенными армированными шлангами высокого давления (рис. а).

2. Электротехнические скобы, представляющие собой металлическую ленту с резиновой накладкой, концы которой соединяются болтом. Используются при монтаже электрических кабелей и водопроводных труб малого сечения (рис. б).
3. Пружинные, незаменимые в случаях, когда соединенные ими трубы будут подвергаться резким и значительным перепадам температуры. Широко применяются в автомобилестроении (рис. в).
4. Защелкивающиеся, что выручат в случае, когда работы приходится проводить в крайне ограниченном пространстве (рис. г).
5. Хомуты-муфты для соединения труб различного диаметра (рис. д).
6. С пружинной вставкой, способные обеспечить постоянную силу давления на трубу при изменении ее диаметра (рис. е).

Нейлоновые изделия

Существуют нейлоновые хомуты, являющиеся аналогом червячных металлических, что представляют собой узкую ленту с пластиковыми зубьями. Другая разновидность – это стяжки, имеющие металлическое крепление на конце.

Основная область применения крепежа этого вида – работа с электрическими кабелями. Нейлоновые крепления выпускаются в широком цветовом диапазоне, поэтому одновременно с монтажом выполняется и маркировка кабелей, что впоследствии облегчает работу с ними. Кроме того, они помогут при креплении мелких автомобильных деталей, особенно в экстремальных условиях, пригодятся садоводам, огородникам, любителям велосипедных прогулок – всем, кому необходимо быстро и прочно что-либо скрепить, соединить, закрыть, починить.
