Устройство стояка канализации, правила монтажа

Процедура замены стояка канализации

Водопровод и канализация – это важные части любого дома или квартиры, поэтому если возникают какие-либо проблемы с их работоспособностью, то непременно следует заняться ремонтными работами как можно быстрее. Замена стояков требуется достаточно редко, так как они создаются из действительно прочных и надежных материалов. Однако после длительного срока эксплуатации даже самые качественные конструкции нуждаются в замене.

Необходимые инструменты Весь процесс замены делится на последовательные этапы:

подготовительные работы — они заключаются в подготовке разных ключей, болгарки и иных инструментов для процесса замены. Также в помещении удаляются все лишние предметы, и укрывается сантехника, чтобы она не была повреждена или загрязнена в процессе замены оборудования;
демонтаж старого стояка — данный процесс осложнен в квартире, так как придется договориться с соседями, поскольку в процессе работы полностью отключается система канализации во всем подъезде

С помощью болгарки отрезается стояк сверху и снизу под оптимальным углом, а вырезанный участок осторожно вынимается. В результате остаются небольшие участки труб сверху и снизу

Их следует так же отрезать, причем оптимальным решением считается обращение к соседям, чтобы к ним в квартиры входили новые пластиковые трубы. Если этого выполнить невозможно, то вставляются муфты в отрезки в квартире, где проводится ремонт;
монтаж нового стояка — проводится расчет необходимого количества материал для работы. Выбираются трубы, причем наиболее часто используются современные и высококачественные пластиковые изделия. В раструбы, имеющиеся сверху и снизу помещения, вставляются резиновые манжеты, обеспечивающие высокую герметичность планируемых соединений. Формируется переходник, используемый для подсоединения к стояку канализационных труб от различных сантехнических приборов. Отрезается нужный участок новой трубы, после чего она вставляется в раструбы. Если диаметр новой трубы меньше старой, то добавляются еще манжеты из резины, что обеспечит прочность соединения;
проверяется прочность и герметичность полученной конструкции и всех соединений. Если имеются протечки или иные проблемы, то они оперативно устраняются.

Демонтаж старых чугунных труб Монтаж нового стояка

Крепление Таким образом, стояки канализационной системы – это ее важнейшие части, имеющиеся в каждой квартире или доме. Они могут выполняться из различных труб, а также должны быть надежными и обладающими подходящим сечением и размером. Стояк достаточно легко заменить самостоятельно, если хорошо разобраться в данном процессе, а также выбрать качественные материалы. Получается конструкция, которая будет служить долгие годы, а также обладать нужными параметрами. Особенно много внимания в процессе работы должно быть уделено местам соединения, поскольку не допускаются какие-либо протечки или иные проблемы. Если же при монтаже будут допущены ошибки, они должны устраняться сразу.

Устройство и назначение стояка канализации

Стояк канализации отводит стоки от санузлов в септик или общую магистраль

Стояк канализации в многоквартирном доме предназначен для стока нечистот. Включает пять элементов:

• основную вертикальную трубу, выполненную из чугуна или полимеров;
• крестовину внизу конструкции для подсоединения унитаза;
• компенсатор, который используется при переходе от одного типа трубного отрезка к другому;
• ревизию для профилактического осмотра и устранения засоров;
• тройник для подключения дополнительных сантехнических приборов.

Все эти элементы должны герметично соединяться, поэтому при самостоятельном их подборе для замены устройства важно подбирать оптимальное соотношение диаметров деталей

Размеры, диаметры и маркировка

Раструбные изделия в соответствии с ГОСТ 22689-2014 имеют линейку номинальных диаметров: 32, 40, 50, 63, 75, 80, 90, 100, 110, 125, 160, 200, 250, 315 мм. Толщина стенки варьируется от 3 до 13,6 мм. Эффективная длина элементов колеблется от 0,3 м у небольших изделий до 6 м у изделий больших диаметров.

Гладкостенные полиэтиленовые трубы для напорной канализации выпускаются в соответствии с ГОСТ Р 54475-2011, Ø от 10 до 2000 мм. Диаметрами до 180 мм – в бухтах и отрезках, большие размеры – только в отрезках.

Гофрированные трубы по ГОСТ Р 54475-2011 выпускаются длиной от 1 до 12 м. Диаметры гофрированных двухслойных полиэтиленовых канализационных труб достигают 2200 мм (начинаются со 110 мм).

Маркировка

На поверхность труб и фитингов на расстоянии не меньше 1 м наносят маркировку. Код включает следующие обозначения:

• наименование изготовителя;
• международное обозначение марки изделия (PE100, PE80, PE63 или ПЭ 100, ПЭ80, ПЭ63);
• стандартное размерное отношение SDR;
• тире;
• номинальный диаметр и номинальная толщина стенки;
• назначение – питьевая или техническая;
• стандарт.

Например: труба ПЭ 63 SDR 21 – 32×3 питьевая ГОСТ 18599-2001.

На серых и рыжих изделиях маркировка наносится на поверхность, на черных трубах – не всегда. Маркировка раструбных изделий:

• наименование изделия – ТК (труба канализационная);
• номинальный диаметр (внешний) в мм;
• наименование материала;
• дата выпуска.

Например: ТК 110-ПЭ – труба канализационная, диаметр 110 мм, ПЭ – полиэтилен.

Маркировка гофры включает:

• слово «труба» или наименование фитинга;
• номинальный размер DN/ОD или DN/ID (внутренний или наружный диаметр);
• номинальную кольцевую жесткость SN;
• сокращенное наименования материала (латиницей или кириллицей);
• обозначения стандарта.

Например:

• труба из полиэтилена РЕ номинальным внутренним диаметром DN/OD 200 мм, номинальной жесткости SN6;
• труба OD 200 SN6 РЕ ГОСТ Р 54475;
• тройник 90° из полипропилена РР для труб номинальным наружным размером DN/ID 300 мм, номинальной жесткости SN8;
• тройник 90° ID 300 SN8 РР ГОСТ Р 54475.

Применяемые цвета для полиэтиленовых труб:

1. Чисто черные или черно-серые используют для технических целей.
2. Изделия для внутренней канализации окрашивают в белый, черный, серый цвет.
3. Дренаж окрашивают в ярко-зеленый цвет.
4. Наружные канализационные трубы окрашивают в яркий оранжевый, рыжий, оранжево-коричневый цвет.
5. Черные с голубой полоской и ярко-голубые применяют для питьевого водопровода.
6. Желтые и черные с желтой полоской используют для природного газа.
7. Красный цвет применяют для защитных труб для прокладки электрических кабелей.

Как выбирать диаметр для подключения сантехнических приборов

Диаметры для подключения сантехнических помещений внутри помещения стандартизированы: для унитаза – 110 мм, ванны, душевой кабины и джакузи – 40–50 мм, биде – 40 мм, мойки и раковины – 32–40 мм. Если проводится трубопровод в ванную с несколькими приборами, то все выпуски подключаются к трубе 50 мм, при этом выпуски могут иметь и меньший диаметр, просто подбираются соответствующие переходники и тройники.

Посудомоечную, стиральную машину подключают через тройник к выпуску раковины или мойки любого диаметра или совместно с мойкой к трубке 50 мм.

Диаметр фановой трубы в многоэтажке – 100 мм, для стояка от кухонных раковин он может быть 85 мм. Для стояка в двухэтажном доме достаточно 50 мм или вакуумного клапана. Расход воды даже с двух вертикально расположенных унитазов невелик, сдергивания водяных пробок из раковин можно не опсаться.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

1. Почвенная полевая фильтрация
2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Трубы для канализации в частном доме и требования к ним

Приняв решение провести монтаж системы отвода стоков в загородном коттедже или на даче, необходимо учитывать, что все её элементы должны обладать высокой пропускной способностью, а также характеризоваться:

• устойчивостью к пониженным температурам (это касается труб наружной канализации);
• продолжительным сроком эксплуатации;
• гладкой внутренней поверхностью;
• высокой механической и химической износостойкостью (в этом случае речь идёт о поверхности не только труб канализационных для наружной канализации, но и для внутренней);
• повышенной прочностью.

Все современные канализационные системы подразделяют по их месту расположения и по предназначению. Во внутренних сетях осуществляется сбор стоков, которые затем транспортируются по наружным канализационным трубам во внешние сети. Конечным пунктом доставки продуктов жизнедеятельности человека являются очистительные комплексы. Они имеются в любом населённом пункте. В этих сооружениях осуществляется очистка стоков до требуемых характеристик, после чего те направляются в точки сброса.

Устройство канализации в частном доме требует соблюдения правил укладки труб в землю, наиболее важным является их правильный уклон

Ключевым показателем для классификации канализационных труб является материал изготовления. Как было сказано выше, сегодня на рынке присутствует не только металлическая продукция трубного проката, но и полимерные изделия. О последних пойдёт речь несколько ниже, сейчас же поговорим о трубах из традиционных для этой сферы материалов.

По данному критерию бывают следующие виды канализационных труб:

• асбоцементные. Они отличаются малым весом, химической и термической устойчивостью, неподверженностью к воздействию коррозии и небольшой стоимостью. Однако, хрупкость обусловливает сложность перевозки и установки таких наружных труб для канализации. Кроме того, их внутренняя поверхность не идеально гладкая;
• бетонные и железобетонные трубы для наружной канализации. К экологичности таких изделий претензий нет. Однако, для их транспортировки и монтажа по причине большого веса без спецтехники не обойтись;
• чугунные трубы для канализации. Их проверенные временем положительные свойства нивелируются большим весом, который усложняет монтажные работы, а также подверженностью к коррозии. Шероховатая поверхность чугунных труб для сантехники водоснабжения и канализации обусловливает частое засорение этих инженерных коммуникаций
• керамические. В недалёком прошлом канализация в квартире очень часто создавалась на основе таких изделий. Из их положительных качеств стоит выделить устойчивость к воздействию большинства агрессивных химических соединений, абсолютную водонепроницаемость и гладкость внутренней поверхности. К минусам керамических канализационных труб для внутреннего использования можно отнести хрупкость и большой вес. Ещё одним существенным недостатком является высокая стоимость. Причина — достаточно сложная технология изготовления. Она требует использования каолина, шамота, природной глины, а также обязательного проведения процедуры высокотемпературного отжига.

Среди всех видов труб для канализации пластиковые изделия наиболее популярны

Монтаж стояков канализации из полимерных труб и узлов.

Монтаж стояков из полимерных труб и узлов следует вести по схеме “снизу вверх”.

Разрез системы канализации из полимерных узлов для жилого 2-х этажного жилого дома с подвалом показан на рис.1.

Разрез системы канализации из полимерных труб и узлов для жилого 2-х этажного жилого дома с подвалом.

1- вытяжная часть вентилируемого канализационного стояка d=110 мм; 2- стояк канализационный d=110 мм; 3- разводной канали-зационный трубопровод d=50…110 мм; 4- отводной канализацион-ный трубопровод d=110 мм; 5- канализационный выпуск d=110 мм; 6- прочистка; 7- невентилируемый стояк d=110 мм с прочисткой; 8- раковина умывальника; 9- ванна; 10- раковина на кухне и в подвале; 11- унитаз; 12- стиральная машина; 13- ревизия; 14- канализацион-ный колодец.

Отклонение канализационных стояков от вертикальной оси более чем на 2 мм на 1 м монтируемых труб НЕ ДОПУСКАЕТСЯ.

Раструбы труб, патрубков и фасонных частей (за исключением двухраструбных труб и муфт) на вертикальных и горизонтальных участках трубопроводной системы должны быть направлены навстречу течению сточной жидкости.

При сборке раструбных соединений с уплотнительными кольцами выполняются следующие операции:

1. очистка от загрязнений наружной поверхности гладкого конца детали или трубы и внутренней поверхности раструба;
2. очистка уплотнительного кольца от грязи и масел;
3. укладка уплотнительного кольца в жёлобок раструба;
4. смазка гладкого конца трубы или соединительной детали и уплотнительного кольца мыльным раствором, глицерином или их смесью (применять для смазки солидол или другие аналогичные смазки ЗАПРЕЩАЕТСЯ);
5. ввод гладкого конца в раструб до метки с обязательной проверкой качества сборки путём поворота собранных деталей относительно друг друга на угол до 45° с возвращением в монтажное положение вручную.

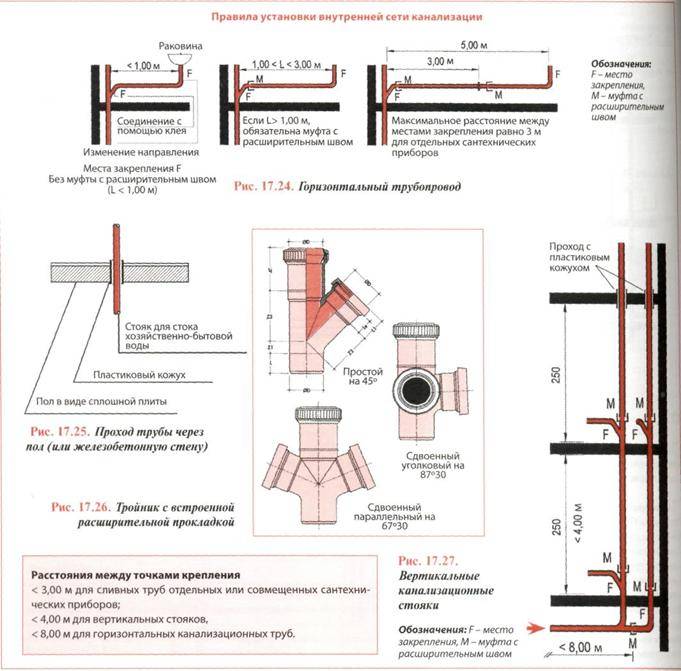

Закрепление хомутов опор на стояках и отводящих трубопроводах следует выполнять после соединения их с сантехническим оборудованием.

Схема стояка внутридомовой канализации в 3-х уровнях из полимерных труб показана на рис.2.

Схема стояка внутридомовой канализации в 3-х уровнях из полимерных труб.

1- вытяжная часть вентилируемого канализационного стояка d=110мм; 2- стояк канализационный d=100 мм; 5- канализационный выпуск d=110 мм; 6- прочистка d=50…110 мм; 7- невентилируемый стояк d=110 мм с прочисткой; 13- ревизия d=110 мм; 14- канализационный колодец; 15- крестовина 2-х плоскостная d=110мм; 16- тройник d=110 мм; 17- тройник выпуска d=110 мм; 18- тройник под сантехнику d= 50…110 мм; 19- отводы d=50…110 мм; 20- выпуск в колодец.

Диаметр канализационного стояка надлежит принимать по табл.1 в зависимости от величины расчётного расхода сточной жидкости, наибольшего диаметра поэтажного отвода трубопровода и угла его присоединения к стояку.

Таблица 1: Диаметры пластмассовых труб для канализации жилого дома.

п/п	Диаметр поэтажного отвода, мм	Угол присоединения поэтажного отвода к стояку, град.	Максимальная пропускная способность вентилируемого канализационного стояка, л/с, при его диаметре, мм
50	85	100	150
1	2	3	4	5	6	7
1	50	90	0,8	2,8	4,3	11,4
60	1,2	4,3	6,4	17,0
45	1,4	4,9	7,4	19,6
2	85	90	–	2,1	–	–
60	–	3,2	–	–
45	–	3,6	–	–
3	100	90	–	–	3,2	8,5
60	–	–	4,9	12,8
45	–	–	5,5	14,5
Примечание:Диаметр канализационного стояка должен быть не менее наибольшего диаметра поэтажных отводов, присоединенных к этому стояку.

При применении пластмассовых труб в расчёт принимается внутренний диаметр трубопровода.

Минимальные диаметры отвода канализации от санитарных приборов показаны в табл.2.

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию. Лучше покупать изделия, выпущенные одним производителем

Это позволит избежать трудностей при подгонке и соединении деталей

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

• стояк;
• ревизионный люк;
• тройник;
• горизонтальные прогоны;
• углы;
• гидрозатворы (сифоны);
• переходник;
• отводы;
• потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.

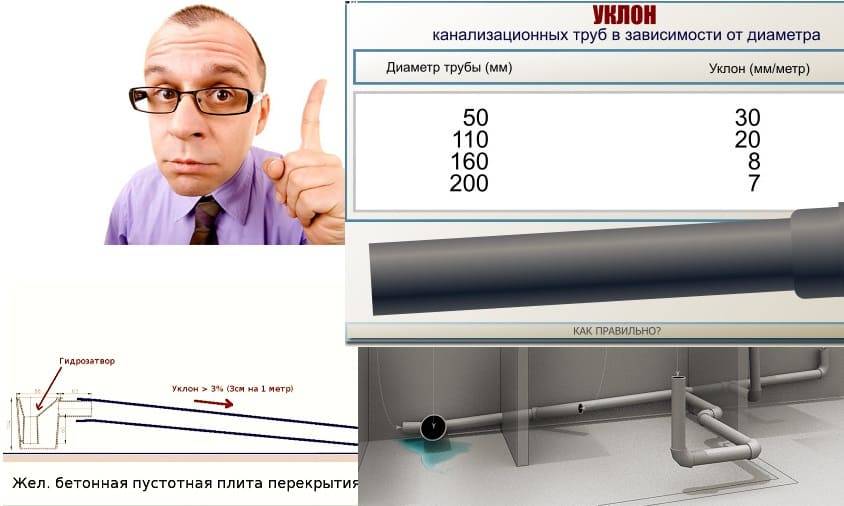

Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Виды по материалу изготовления

Так как стояк считается важнейшим элементом канализационной системы, важно, чтобы он создавался из качественных и долговечных материалов. Выбрать можно из нескольких вариантов:

• пластиковые или полипропиленовые трубы считаются наиболее востребованными, так как отличаются прекрасной эргономичностью и небольшим весом, а также просты в монтаже, что особенно актуально для людей, выполняющих данную работу своими руками впервые. Соединения отдельных элементов выполняется специальными стыками, оснащенными резиновыми прокладками, поэтому не требуется пользоваться какими-либо герметичными средствами или иными дополнительными материалами для повышения герметичности соединения;
• керамические трубы используются только опытными мастерами, так как новички могут не справиться с работой самостоятельно. Однако получаемый стояк будет стоек перед процессом коррозии и появлению различных налетов на внутренних сторонах труб;
• металлические стояки используются обычно в частных домах, так как здесь нет возможности повреждения трубопровода соседями. Чугун выбирается достаточно редко, поэтому обычно приобретаются стальные конструкции. К минусам этого материала относится низкая стойкость перед появлением ржавчины.

Керамические

Пластиковые

Чугунные

В процессе выбора труб по материалу изготовления учитывается легкость и особенности их соединения, причем для этого могут использоваться фитинги, муфты или прокладки.
