Как сделать теплый пол в ванной без ошибок своими руками

Укладка плитки

Во время монтажа теплых полов своими руками, как правило, применяют традиционные материалы:

• Керамогранит;
• Камень;
• Кафельную плитку.

Теплые полы подразумевают укладку гладкого кафеля, который имеет самую низкую потерю тепла. Во время укладки этой плитки необходимо проследить за тем, чтобы под материалом не появлялись пустоты, в противном случае это приведет в последующем к температурным деформациям – плитка просто начнет трескаться.

Укладывать кафель можно после того, как была произведена опрессовка и тестирование системы, когда стяжка полностью просохла. Чтобы данный процесс ускорить, можно использовать тепловой генератор.

Плитка по предварительной разметке укладывается на основании пола. По другой схеме кладка кафеля проводится с угла или от центра помещения. С изнаночной стороны плитка намазывается специальным клеем с помощью зубчатого шпателя. Плитку необходимо тут же прижать к полу и до полного схватывания подержать так несколько секунд. Для чего используют обычный клей для плитки, а швы заделываются специальной затиркой.

После укладки кафеля необходимо обработать швы. Надо добиться одинаковой толщины (2–3 мм) и их ровности. Для чего используют специальные крестики, которые устанавливают по углам плитки.

Во время укладки плитки нужно результата добиться без каких-то изъянов. Потому желательно использовать в работе специальные гибкие смеси, которые могут обеспечить качество укладки.

Затем, когда выполнена работа по укладке плитки, необходимо выждать, пока она полностью высохнет. Если необходимо, то можно еще раз сделать затирку швов.

Тщательное соблюдение всех технологических процессов и этапов, а также четкое соблюдение рекомендаций во время укладки пола с подогревом под плитку своими руками гарантирует эффективную и качественную эксплуатацию всей системы довольно продолжительное время.

Что лучше, водяной или электрический пол?

Главным преимуществом водяного пола перед электрической системой обогрева является то, что вы сможете снизить эксплуатационные расходы, сэкономив на электроэнергии

К преимуществам всех напольных покрытий с подогревом в ванной комнате можно отнести то, что они обеспечивают правильный обогрев помещения, когда тёплый воздух идёт снизу вверх. Таким образом, можно отапливать даже значительные площади и отказаться от видимых источников обогрева.

Главным преимуществом водяного пола перед электрической системой обогрева является то, что вы сможете снизить эксплуатационные расходы, сэкономив на электроэнергии. Электрическая система позволяет наиболее равномерно распределять тепло по поверхности, поскольку кабель имеет одинаковую температуру на всём протяжении.

Водяной пол имеет и множество недостатков:

Такие полы нельзя делать в квартире многоэтажного дома. Здесь для обогрева пола в ванной придётся сделать электрическую систему.
Установить тёплый кафельный пол в санузле или ванной своими руками довольно сложно. Нужны определённые навыки и знания. Трубы нужно заложить в цементно-песчаную стяжку, правильно её выровнять и утеплить

Не менее важно правильно подобрать сам трубопровод.

Расходы на установку водяного пола выше, чем затраты на сооружение электрической системы подогрева.

В случае поломки системы или разрыва трубопровода придётся разбирать цементно-песчаную стяжку, чтобы добраться до труб.

Неграмотный монтаж своими руками и ошибочный подбор циркуляционного насоса может свести на нет эффективность всей системы.

Сложно контролировать режим отопления, поэтому очень важно правильно рассчитать мощность магистрали.

Равномерность нагрева пола хуже, чем у электрических систем, из-за того, что теплоноситель остывает по мере продвижения в трубах.

Электрические полы лучше использовать в таких случаях:

• они подходят в качестве дополнения к основной отопительной системе в помещении;
• электрические системы можно использовать для обогрева полов ванных комнат и санузлов в многоквартирных домах, где установка водяной системы запрещена;
• обеспечивают быстрый обогрев пола в нужном месте;
• позволяют выполнить монтаж пола с подогревом без капитальных работ.

Водяные тёплые полы будут отличным выбором для:

• частных загородных домов, дач и коттеджей;
• они могут полностью заменить радиаторную систему обогрева;
• подходят в качестве дополнительной системы обогрева дома в случае совместного монтажа с отоплением.

Преимущества и недостатки водяных теплых полов

Естественно, существует целый ряд преимуществ и недостатков у водяных теплых полов. Теплый пол в ванной имеет целый ряд преимуществ по сравнению с радиаторной системой обогрева. Для наглядности, перечислим преимущества:

• Равномерное распределение тепла в комнате;
• Естественная влажность воздуха в помещении сохраняется;
• Безопасность – важный момент, если в квартире есть маленькие дети. Исключается случайный контакт с теплоносителем, который может повлечь нечаянный ожог;
• Экономичность, так как водяные полы не влекут за собой расходов на электричество;
• Срок эксплуатации может доходить до 50 лет!

Устройство водяного теплого пола

Недостатки водяных полов такие:

• Существенная трудоемкость установки такой системы;
• Трудоемкость ремонта в случае повреждения труб;
• Нежелательность использовать водяной пол в качестве единственного источника отопления в помещении;
• Высота пола повышается порядка 10 см, что влечем за собой потерю пространства в помещении;
• Медленный прогрев полового покрытия в помещении, но, после отключения системы, охлаждение происходит также постепенно.

Основные принципы монтажа теплого пола

Что касается основания пола в ванной, то оно обязательно должно быть чистым и ровным. Дефекты пола или его неровности не должны превышать 1 см. Это позволит избежать деформации слоя теплоизоляции. Если пол в вашей ванной комнате все-таки не очень ровный, то исправить это вы сможете при помощи тонкого слоя цементно-песчаного раствора.

Перед тем как приступить к началу укладки теплоизоляционного слоя, удостоверьтесь в наличии гидро- и пароизоляции. Она может быть сделана с помощью наливных, обмазочных или рулонных материалов.

Для изготовления теплоизоляции теплого пола в ванной можно использовать следующие стройматериалы:

• минеральную жесткую плиту,
• специальную фольгу,
• пенополистирол,
• пробковый утеплитель.

В некоторых случаях существует острая необходимость применения алюминиевой фольги для теплоизоляции. Например, для того чтобы все тепло шло вверх, а не вниз, необходим отражатель. Именно такую роль и выполняет фольга, которая отлично справляется со своими задачами. Ее можно использовать как для водяного, так и для электрического теплого пола.

Специально для обустройства теплого пола изготавливаются изоляционные плиты. При их укладке должны полностью отсутствовать любые зазоры и щели между ними, иначе раствор стяжки, может проникнуть между плитами, из-за чего будут образованы температурные и акустические мостики, что, как вы понимаете, очень нежелательно.

Если вы все-таки решите провести установку теплого пола – водяного или электрического – не пожалеете! Приятные изменения при входе в теплое ванное помещение по утрам быстро удалят из вашей головы все воспоминания о финансовых и трудовых затратах.

Какой вид теплого пола можно установить в вашей ванной комнате? Какой из них вы бы при возможности предпочли? Может быть, у вас еще остались вопросы по выполнению укладки теплого пола? В таком случае обязательно пишите комментарии к статье или задавайте вопросы нашим экспертам!

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

• плоскогубцами;
• строительным уровнем;
• рулеткой;
• гаечными и разводными ключами;
• отвёрткой;
• зубилом;
• ножницами для резки металлопластиковых труб;
• специальным сварочным аппаратом;
• перфоратором;
• шуруповертом;
• такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

Требования к подключению теплых полов в ванной

Водяное отопление устанавливают с учетом допустимой нагрузки на межэтажное перекрытие. При необходимости обращаются в архитектурную мастерскую для подготовки качественного проекта. Реконструкцию объекта недвижимости надо согласовать в порядке, установленном действующим законодательством.

В ванной нужно исключить повреждение изоляции.

При выборе электрической системы руководствуются нормами ПУЭ и тематических ГОСТов.

Правила монтажа нагревательного кабеля:

• запрещена установка в ванной комнате распределительных и регулировочных устройств: розеток, УЗО, термостатов и др.;
• слоем изоляции минимизируют теплопотери по направлению вниз;
• опорное основание очищают и выравнивают, чтобы исключить повреждение защитной оболочки;
• рабочие линии размещают без пересечения и соприкосновения;
• подключают контур заземления;
• нельзя укорачивать (удлинять) резистивный кабель;
• сопротивление изоляции должно соответствовать нормативу с допустимым отклонением +10 и -5% (значение параметра проверяют при напряжении 500-1000 V);
• сеть питания подсоединяют через устройство защитного отключения с дифференциальным током до 10мА;
• в схему обязательно добавляют терморегулятор.

Если работы выполняются при низкой температуре, оболочка становится жесткой. Чтобы исключить повреждение изоляции, кабель разматывают до укладки и подают напряжение для небольшого нагрева.

Зачем в ванной теплый пол?

Намного комфортнее спросонок по утрам или в расслабленном состоянии вечером и ночью заходить в ванную комнату, где пол излучает приятное тепло. В таком месте хочется подольше оставаться, спокойно выполняя потребности: гигиенические, естественные, наводя красоту.

Это значимо тем, у кого в семье маленькие дети, и они только начинают самостоятельно пользоваться ванной комнатой и изначально привыкли к мягким и теплым ощущениям, кто привык приводить себя в порядок при ярком свете у зеркала в ванной.

Благодаря такому полу в ванной, вся сантехника будет не холодно-ледяной, а приятно-прохладной. Полотенца после использования и выстиранное белье будет сохнуть намного быстрее, избегая запаха затхлости и гниения.

Помимо того, что вода разрушает и крошит мебель, особенно из ДСП, слишком большое ее количество способно вызвать грибок и иные неприятности такого плана. Если вода не будет быстро высыхать, в постоянно мокром месте заведется плесень, которая уже будет угрожать здоровью человека и портить интерьер: неопрятные черные вкрапления на стыках очень сложно полностью вывести.

К тому же, не всегда в ванной используют плитку, на полу может быть положен ламинат, природный камень, линолеум, а на стенах – пластиковые или фанерные с покрытием панели. Стоит ли говорить, что при сырости многие из таких материалов быстро придут в негодность.

В этом и проявляются особенности полов в ванной комнате – несмотря на высокую влажность и постоянную воду, полы должны быть:

• сухие, чтобы обеспечивать надлежащую санитарно-гигиеническую обстановку;
• теплые, чтобы ванной приятно и комфортно было пользоваться без дополнительных источников тепла.

Как видно, теплый пол в ванной комнате – не блажь или избыточное желание, это почти необходимое требование в современных квартирах и домах.

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

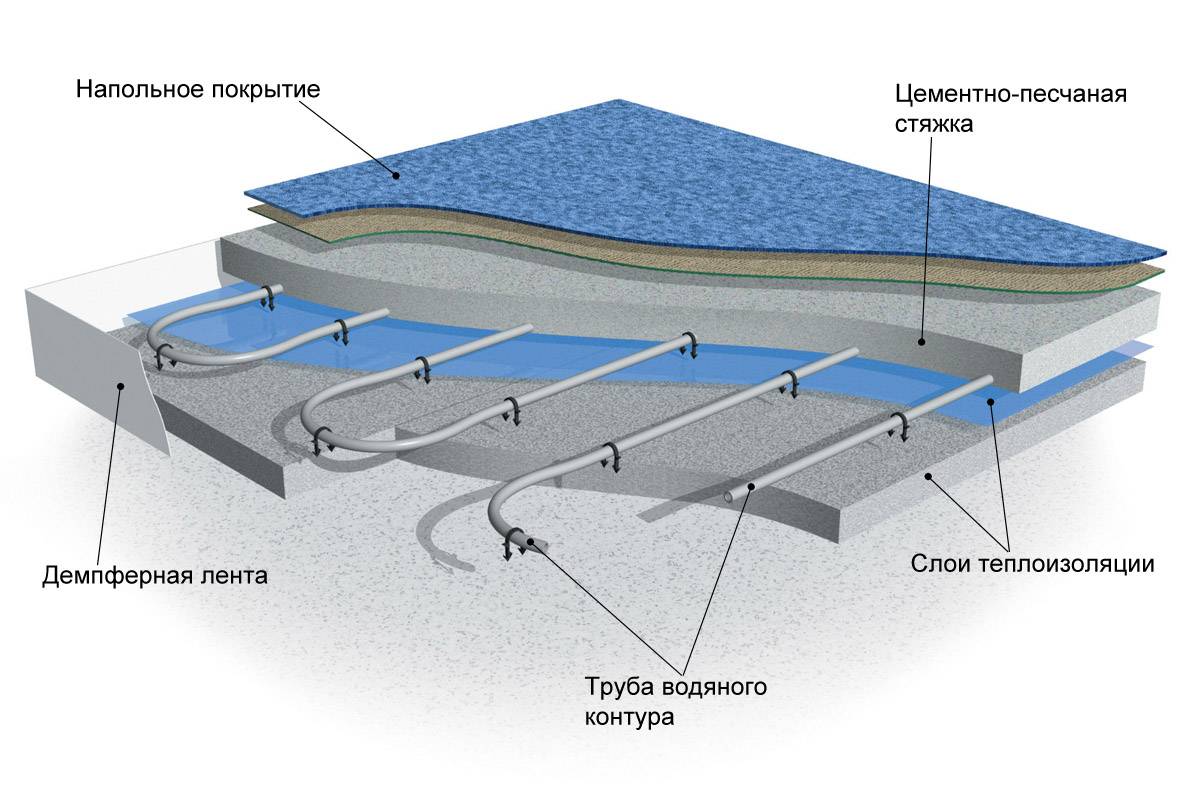

«Пирог» тёплой водяной системы это:

• черновой пол — из бетонной стяжки или плит перекрытия;
• гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
• теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;

• гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
• арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
• нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
• стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
• подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
• напольное покрытие —  плитка, ламинат, линолеум.

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

2 Пирог теплого пола

Watch this video on YouTube

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Подключение теплого пола к системе отопления. 4 способа подключения.

Watch this video on YouTube

Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Watch this video on YouTube

Смотрите видео

Как сделать дома своими руками?

При планировании монтажа пола с обогревом выбирают тип системы и подходящее для него напольное покрытие.

Под ламинат

Ламинат – это панели из МДФ. Его покрытие имитирует фактуру древесины. Большинство видов ламината не годится для финишного покрытия при устройстве ТП. Для работы нужен ламинат со следующими характеристиками:

• имеет маркировку о допустимости использования при напольном обогреве помещения;
• прочностью 32 класса и выше;
• обладает низкой пористостью;
• имеет водоотталкивающую и устойчивую к перепадам температур пропитку;
• отсутствуют вредные вещества или имеются в малом количестве.

Если ламинат отвечает этим требованиям, его можно применять совместно с водяным, электрическим или инфракрасным способом обогрева.

Важно
Независимо от системы для напольного отопления необходима подложка, желательно того же производителя, что и напольное покрытие.

Под плитку

Плитка – оптимальное финишное покрытие для тёплых полов. Срок её эксплуатации составляет несколько десятков лет. Материал устойчив к влажности, химически активным веществам, механическим нагрузкам. Под плитку можно укладывать большинство видов ТП.

Плитку используют в сочетании с водяными, электроводяными полами и нагревательными матами – они не вызывают затруднений при самостоятельном монтаже. Кабельную систему укладывают только при наличии опыта укладки такого пола под плитку.

Самый неподходящий вариант ТП под плитку – инфракрасная плёнка. Такое соседство приводит к постепенному повреждению плёночного слоя плиточным клеем или цементной стяжкой.

Другие покрытия

Кроме распространённых плитки и ламината, существуют другие напольные покрытия, которые возможно сочетать с системой ТП.

Ковролин

Плотная основа и длинный ворс ковролина снижают его теплопроводность до минимума. Укрытие системы ТП ковролином приведёт к повышению температуры нагревательного контура, что вызовет лишние траты на энергоноситель.

Совет
Если ковролин всё же планируется использовать в качестве финишного покрытия, необходимо тщательно ознакомиться с его характеристиками для выбора подходящего.

Максимальной теплопроводностью обладает ковролин, имеющий:

• тонкую основу;
• короткий ворс;
• в основе которого натуральные материалы.

Чаще всего на упаковках производителями указывается, можно ли данным видом ковролина застилать пол с подогревом.

Линолеум

Линолеум при постоянном нагреве размягчается, деформируется при нагрузках. Обычно его не рекомендуют использовать, как финишное покрытие для системы ТП. Однако для водяного или электрического напольного обогрева подходит натуральный линолеум. Такое напольное покрытие выпускают с соответствующей маркировкой.

Применять линолеум можно в следующих случаях:

1. Полотно не имеет войлочного или вспененного слоя для утепления.
2. Материал укладывают на бетонную стяжку, залитую над нагревательными элементами слоем не меньше 5 см.

Внимание
Не рекомендуется укладка синтетического линолеума. Кроме низкой теплопроводности, он при нагревании деформируется и выделяет вредные пары.

Паркет и паркетная доска

Паркет, изготовленный из цельной древесины, совершенно не сочетается с ТП – от высоких температур дерево растрескивается, коробится. Практичнее использовать паркетную доску. Паркетная доска, выполненная из натуральных материалов (верхний слой – шпон из ценных пород, нижний – из недорогой древесины), подходит для укладки поверх стяжки водяного или инфракрасного плёночного пола.

Паркетная доска более дешёвого вида изготовлена из плит ДСП и МДФ, но рыхлая структура таких материалов и содержание в них формальдегида делают её непригодной для напольного покрытия с таким обогревом.

При выборе паркетной доски для финишного слоя необходимо обращать внимание на маркировку о пригодности её для этих целей

Инфракрасные теплые полы

Самостоятельная укладка теплого пола в ванной станет проще, если остановить свой выбор на пленочных инфракрасных системах. Они появились не так давно, но сегодня их все чаще выбирают владельцы городских квартир и коттеджей. Особенностью инфракрасных полов является выделение тепла в результате прохождения электротока через специальные элементы. Инфракрасные лучи быстро и мягко нагревают керамику, при этом затрачивается минимальное количество электроэнергии

Уложенный инфракрасный теплый пол в ванной комнате никак не повлияет на высоту помещения. Его монтируют в бетонную стяжку, пленка имеет небольшую толщину и благодаря этому высота стяжки остается практически неизменной.

Среди основных преимуществ инфракрасного пола следует выделить:

• возможность частичного нагрева поверхности;
• безопасное использование в деревянном доме;
• не сушат воздух в помещениях;
• доступная стоимость комплекта необходимого оборудования;
• высокий уровень инерционности нагрева;
• высокий КПД оборудования обеспечивает минимальные затраты на электроэнергию;
• возможность быстрого демонтажа и установки оборудования на новом месте.

Несмотря на большое количество плюсов, есть у инфракрасной системы и свои минусы. Основными среди них являются:

• зависимость от электрического тока;
• запрет на установку мебели над элементами инфракрасного пола;
• необходимость изоляции электропроводки, идущей к пленке.

ИК-системы сделают пол теплым, воздух в помещении останется комфортным, так как его влажность не опустится ниже положенной величины.

Популярные торговые марки теплых полов

На рынке предоставлена продукция десятков компаний-производителей электрических теплых полов. Пользуются популярностью товары европейских, корейских и отечественных производителей. Самые известные торговые марки – это полы датской компании Devi, на которые идет гарантия 20 лет. Финская компания Ensto и английский производитель Energy занимают высокие места в популярности производителей этой группы товаров. В последние годы на рынок ворвались производители из Южной Кореи. Среди них лидирует бренд Caleo, который является лидером в производстве инфракрасных теплых полов. В России покупается половина всей продукции именно торговой марки Caleo. Его достойный конкурент – корейская фирма Unimat, лидер в производстве стержневых теплых полов.

Но в странах СНГ также есть достойные торговые марки в этой сфере. В России выпускаются теплые полы под брендом «Теплолюкс». Компания производитель дает гарантию на свою продукцию 25 лет, что говорит о многом. Еще следует отметить такие компании, как Spyheat и «Национальный комфорт». Российские заводы выпускают теплые полы в виде матов, кабелей и тонкой инфракрасной пленки.

Надеемся, теперь вы имеете представление о том, что такое теплые полы, и как их установить в ванной самостоятельно. Какой бы вид половых покрытий из вышеперечисленных вы бы не выбрали, будьте уверены в том, что вы получить дополнительный комфорт и уют.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Виды теплых полов для ванной

Преимущества теплого пола в ванной комнате очевидны, как и тот факт, что его можно нагреть с помощью горячей воды. Умельцы делали оригинальные системы, запитывая их от полотенцесушителя, батареи. Это были первые разработки, которые получили дальнейшее развитие с появлением металлокерамических труб, которые можно было гнуть и укладывать по всей площади ванной комнаты.

Технологии не стоят на месте и сегодня теплый пол под ванной можно уложить, используя специальное оборудование. Наиболее распространенными являются следующие типы теплого пола:

• водяной;
• электрический;
• инфракрасный.

У каждого варианта есть свои плюсы и минусы, какой выбрать, можно решить, только рассмотрев детально каждый из предлагаемых вариантов.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.
