Нормы и требования к дымоходу для газового котла — что важно знать при монтаже?

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Нормативные документы

Автономная система обогрева и горячего водоснабжения частного дома предполагает использование различного рода отопительных котлов. Громоздкие агрегаты и блоки управления с приборами контроля, как правило, размещаются в отдельном помещении. Эта комната должна быть спроектирована с учетом ряда предписаний из действующих нормативных документов. В частности, относительно требований к остеклению окон в котельной рассматриваются три базовых регламента.

Проект котельной с газовым отопительным котломИсточник waysi.ru

СП 42-101-2003

В соответствии с документом в помещении, где установлено газовое оборудование радиационного либо конвективного действия, должно быть установлено окно с форточкой или фрамугой. В качестве альтернативы допускается организация приточно-вытяжной вентиляции, но она не сбрасывает избыточное давление в случае взрыва газового оборудования. Размеры вентканала определяются техническими расчетами.

Здесь же прописаны условия, которым должны соответствовать стеклопакеты как часть легкосбрасываемых ограждающих конструкций:

• площадь свыше 0,8 кв.м при толщине стекла 3 мм;
• 1 кв.м – 4 мм;
• 1,5 кв.м – 5 мм.

Площадь окна в газовой котельной без учета оконного профиля определяется по объему помещения. Соотношение показателей выглядит так: 0,03 кв.м на каждый кубометр. Также при эксплуатации оборудования с газовым топливом необходимо исключать материалы для сборки конструкций, которые могут стать причиной появления искр.

Стандарты газовой котельной в частном домеИсточник mykitchendesign.ru

ГОСТ Р 56288-2014

В этом документе прописаны технические требования к легкосбрасываемым оконным конструкциям со стеклопакетами (ЛСОКС). На случай взрыва внутри котельной должны быть предусмотрены поворотные и смещаемые створки, которые открываются в сторону улицы. Крепление секций может быть с вертикальным либо горизонтальным шарниром.

Кроме основной маркировки с идентификатором ЛСОКС должно быть дополнительное обозначение:

• ПР – промышленное предприятие;
• Ж – жилое здание;
• П – с поворотной створкой (степень открывания равна или превышает 90 градусов);
• С – смещаемая конструкция.

Технические характеристики окон в котельной частного дома выглядят следующим образом:

• нормативная температура эксплуатации остекления находится в пределах от -30 до + 45 градусов по Цельсию;
• класс звукоизоляции – Д (снижение шума минимум на 26 дБ);
• класс воздухопроницаемости – В (не более 17 куб.м/кв.м*час);
• коэффициент пропускания света – 0,35-0,60;
• гарантированный срок службы – для запорной и уплотнительной фурнитуры не менее 10 лет, для стеклопакетов свыше 20 лет, для ПВХ профиля более 40 лет;
• теплопроводность и сопротивление ветровой нагрузке нормируется иными документами, ссылки на которые указаны в таблице 1 в п. 5.1.3.

Таблица по звукоизоляции стеклопакетовИсточник stroyinf.ru

На основании ГОСТа допускается использование запорной арматуры. Но она должна быть разрушаемой под воздействием избыточного давления. Показатель приравнивается к 0,7 кПа. При этом для открытия проема не должна требоваться дополнительная энергия.

СП 89.13330.2016

В этом документ прописаны нормы и правила, которые необходимо соблюдать при проектировании, строительстве и ремонте котельной. При этом оборудование здесь может работать на любом виде топлива. Давление пара в водогрейных котлах может достигать 3,9 МПа, вода нагреваться до +200 градусов по Цельсию.

В СП имеются простые рекомендации как рассчитать окно в газовой котельной. Определять размеры оконного проема нужно с учетом нормированного естественного освещения для конкретного помещения. Это примерно 14-17% от квадратуры пола. При этом размеры не должны быть меньше, чем прописано в СП 42-101-2003.

Дополнительно здесь сделан акцент на том, что для остекления недопустимо использование армированное стекло, триплекс, сталинит, монолитный поликарбонат, стеклоблоки (за исключением легкосбрасываемых стеклопакетов).

Легкосбрасываемая конструкция со стеклопакетомИсточник master-okna.com

Причина заключается в их повышенной устойчивости к механической нагрузке и давлению, из-за чего проем останется закрытым и пострадают остальные конструкции. Снаружи должны быть предусмотрены защитные ограждения от разлетающихся осколков независимо от размера окна для газовой котельной в частном доме.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Порядок получения разрешения на установку и подключение к газовой магистрали

1. Направляемся в местную газораспределительную организацию (Горгаз, Облгаз, Районгаз и т.д.), заполняем и подаем там заявление на установку газового котла. Из документов необходимо иметь с собой паспорт и любые свидетельства собственности на дом. В среднем спустя неделю должны выдать технические условия (ТУ) – это и есть разрешение на установку котла.
2. В местной ЖКХ или органах пожарного надзора узнаем контакты организации, занимающейся проверкой дымоходов и вентиляционных каналов, приглашаем специалистов для осмотра. Если дымоход соответствует всем требованиям, специалисты выдадут заключение о надлежащем состоянии дымохода, в противном случае – перечень необходимых изменений. На практике данный пунк обязательный не во всех регионах и часто газовщики принимают котел без него, подробности всегда можно узнать в газовой службе.
3. После получения ТУ можно заказывать проект в любом из сертифицированных бюро или в том же «Горгазе». Помимо ТУ, для составления нужны точные данные о моделях газового котла и счетчика. Покупать их на данном этапе не обязательно, но определиться с моделью нужно наверняка, поскольку внесение изменений в уже готовый проект невозможно.
4. Со всеми имеющимися на данном этапе документами (ТУ, проектом, заключением о состоянии дымохода) направляемся в «Горгаз», где согласовываем проект и заключаем договор на обслуживание газового котлоагрегата. Теперь можно самостоятельно или с помощью газовой службы приступать к монтажу котла.
5. После завершения монтажа остается пригласить газовую службу для приема выполненных работ, подключения котла к газовой магистрали, проведения пуско-наладочных работ.

Газовые котлыИнструкцииКотлы

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Зачем дымоход газовому котлу

При работе нагревателя газового типа образуется меньше сажи – видимых признаков угарного газа. Он не пахнет, но это не означает, что его нет. Угарный газ образуется в достаточном для гибели людей количестве и в случае утечки. Чтобы такого не произошло, требуется правильно подобрать дымоотвод для котла газового, и качественно выполнить монтаж его элементов.

Кроме того, он призван обеспечить достаточную тягу, от которой зависит производительность работы газового оборудования. Итак, поставив дымоотвод, сразу убивают двух зайцев:

• Увеличивают эффективность котла и системы отопления.
• Повышают комфортность и безопасность жильцов.

Расчет диаметра дымохода

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции.Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м

Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14;В итоге получаем:

2√0,042/3,14=0,231м

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.

Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.

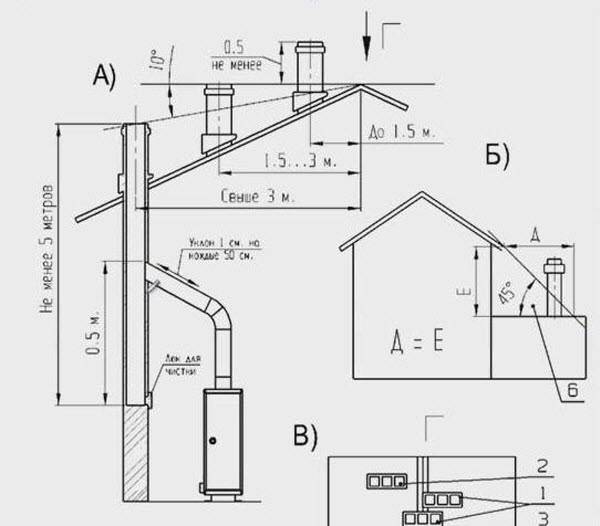

Правила возведения дымохода над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

• Уровень относительно конька;
• Удаление от дымоходной трубы;
• Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

1. Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
2. Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
3. Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
4. В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками

Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность

Читайте так же: Установка газового котла, Отопление частного дома.

Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Смотрите это видео на YouTube

Дымоход из оцинкованной трубы

Устройство дымохода

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Сэндвич труба для дымохода

Требования к дымоходу и монтажу

Дымоход удовлетворяет такие требования:

Конденсат выводится беспрепятственно. Для этого в нижней части дымохода располагают приемник влаги с лючком для слива.

Схема установки коаксиального дымохода

• Дымоход обеспечивает достаточную тягу. В трубах ничто не препятствует прохождению газов. По возможности, он располагается вертикально. Допускается прокладка труб с уклоном 30 градусов. В местах поворота труб его радиус – не менее радиуса сечения трубы. Допустимое количество колен – три.
• Длина переходника – как минимум 0,5 м с одним вертикальным участком.
• Суммарная длина соединительных горизонтальных участков – менее высоты помещения.
• Дымоход надежно герметизирован.
• Трубы вставляют одна в одну на глубину, равную или превышающую радиус их сечения.
• При прохождении труб снаружи здания или через неотапливаемый чердак их требуется утеплять.

На видео можно ознакомиться с монтажом дымохода:

• Между трубами и конструктивными элементами здания, стенами и перекрытиями из горючих материалов обеспечивают зазор 20 см. Если они выполнены из негорючего материала, зазор составляет не менее 5 см. Трубы в таких местах оборачивают минеральной ватой или другой негорючей теплоизоляцией.
• Верхняя законцовка выше кровли на 50 см минимум или на один метр в случае плоской крыши.
• Запрещается прокладывать дымоход через помещения с недостаточной вентиляцией, и в которых живут люди.

Коаксиальная система дымоудаления имеет внешнее расположение. К такому устройству применимы изложенные выше требования. Кроме того, дымоход для газового котла располагается на высоте минимум два метра от поверхности земли, подальше от окон и кондиционеров. По нормам к одному дымоходу подключают до двух газовых нагревательных агрегатов при условии должного разноса выводов.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!
