Унитазы с инсталляцией: установка, крепление, дизайн в ванной

Место установки

Каркас крепится к капитальной стене или несущим профилям перегородки. Первый вариант удобно реализовать в просторной объединенной с санузлом ванной.

Кроме свободного простанства учитывают компоновку трубопроводов. Шпильки, вывинченные на максимум, фабричные удлинители – снижают жесткость конструкции.

Для квартиры свободной планировки подойдет второй способ. В узком туалете устройство опорной рамы повышает надежность крепления, позволяет спрятать стояки за гипсокартоном, упрощает отделку плиткой.

Типовые габариты иллюстрирует чертеж Cersanit:

Установка рамы прибора в нишу возможна при соответствующей конфигурации комнаты. Допускается устройство ниши в перегородках. В малогабаритных совмещенных помещениях выигрышным оказывается угловое размещение. Дабы не придумывать конструктивы, приобретают фабричные угловые версии.

Удаление части несущей стены без проекта усиления – грубейшее нарушение строительных норм, чреватое аварийной ситуацией вплоть до разрушения! Фотографии, видео с горизонтальными штробами, выбитыми кусками бетона – пример технической безграмотности сантехников, преступно халатного отношения жильцов к безопасности своей и соседей.

Для пользования и обслуживания ревизионные люки, трубопроводную арматуру и счетчики располагают выше или сбоку от конструкции.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

рамная конструкция;
пластиковый бачок;
впускной клапан;
фитинг;
элементы крепежа для рамы и унитаза;
панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
колено смыва;
труба слива;
заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
шумоизолирующая (амортизирующая) прокладка под унитаз;
чаша навесного унитаза;
стульчак;
крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

труба для подключения бачка к водопроводу;
герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
молоток;
набор гаечных ключей;

разводной (газовый) ключ;
нивелир;

отвес;
шуруповерт или отвертки;
строительный нож;
рулетка;
строительный уголок;
маркер или простой карандаш (для строителей);
болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.

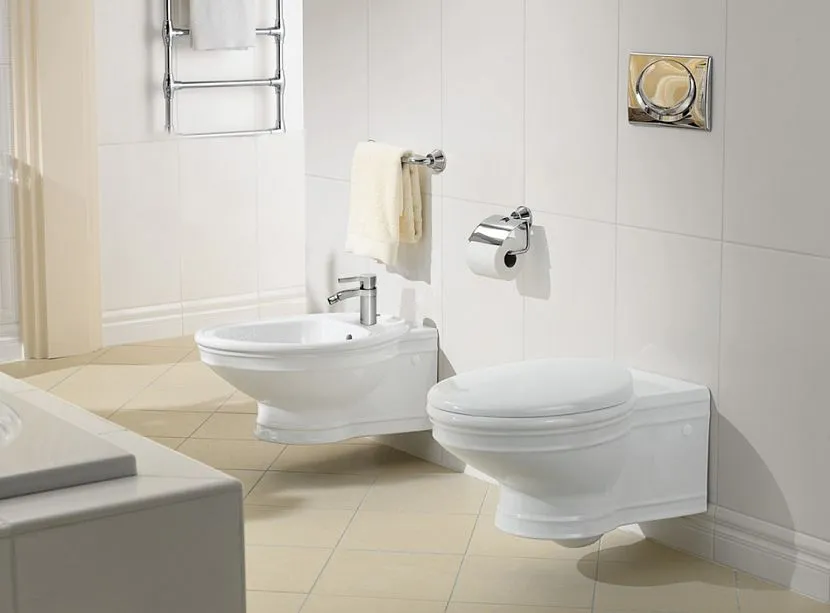

Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

находится верх конструкции;
через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
точки на полу соединяются;
проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

На бетонное основание

Возможен монтаж без монтажной рамы, с арматурой, укрепленной цементом. Такой способ несколько дешевле, особенно при наличии сварочного аппарата, но значительно более хлопотный.

Процесс монтажа унитаза на бетонное основание

Вероятность ошибок при установке подвесного унитаза на самодельную арматуру достаточно велика.
Лучше использовать штатную инсталляцию или полностью скопировать все ее конструкционные элементы.

Что потребуется для установки?

Цементно — песчаная смесь М200 около 40 литров.
Опалубка из деревянных досок, съемная.
Стальные армирующие стержни с резьбой, минимум 2 стержня около 80 см.
Сливная канализационная труба диаметром 11 см.
Герметик.
Инструменты для работы по дереву и металлу.

Работа требует большого внимания и точности. Рассчитываются размеры основания с учетом съема опалубки.

В стену монтируются стержни, на которых будет размещен унитаз. Требования к прочности стены в данном случае выше, поскольку распределяющей монтажной рамы нет.

Схема установки унитаза на бетонное основание

Производится монтаж сливной муфты. Закройте все отверстия пенопластом и полиэтиленом.

Отрегулировать бетонную установку значительно сложнее, чем монтажную раму. Требуется точность и опыт как бетонных, так и сантехнических работ. При перекосе и отклонении от уровня при монтаже на раме, для регулировки достаточно подкрутить винты и выправить раму. Для устранения ошибок при заливке бетоном придется или смириться с полученным результатом, или исправлять ошибки при помощи перфоратора.

Монтаж и бетонирование опалубки

После установки муфты производится монтаж опалубки. Бетонные работы должны производиться профессионалами. Отверстия должны совпадать с монтажными. Отверстия для сливного бачка закрепляются при помощи пенопласта. Заливка происходит постепенно, желательно добавлять арматуру. Блок будет готов примерно через 3 недели.

Как устроен подвесной унитаз?

Подвесной унитаз устроен значительно сложнее, чем обычный компакт или монолит. Инсталляцией называют прочную металлическую раму. Это раму устанавливают внутри стенной ниши и надежно фиксируют к стене и к полу.

Между чашей подвесного унитаза и полом остается некоторое пространство. Проводить уборку санузла в таких условиях проще, поскольку ножка унитаза отсутствует

Плоский пластиковый бачок уже закреплен на раме. Затем к нише подводят необходимые коммуникации, выполняют отделку и навешивают сам унитаз.

Унитаз остается снаружи, а вся остальная начинка остается скрытой в стене. На стену выводят также кнопку смыва, которая обычно располагается на стене над чашей. Даже из этого сжатого описания можно понять, что установка такого устройства – процесс трудоемкий.

Но все же у модели с инсталляцией множество преимуществ:

эстетичный вид и привлекательный дизайн – чаша как будто парит над полом;
компактные размеры, оставляющие широкий простор для размещения унитаза как в маленьком, так и в большом санузле;
отсутствие ножки существенно облегчает уборку помещения;
конструкция инсталляции универсальна, есть возможность выбрать некоторые элементы на свой вкус и кошелек;
поломки рамы и бачка крайне редки, а отремонтировать или заменить кнопку слива обычно не сложно.

Чаши подвесных унитазов заметно различаются по конфигурации, устройству, форме, размерам, дизайну, цвету и другим характеристикам, что оставляет широкий простор для выбора подходящей сантехники

Среди недостатков следует отметить высокую цену. С учетом расходов на установку стоимость такого унитаза может в два раза превысить стоимость стандартной напольной модели.

Однако производители учитывают растущую популярность подвесной сантехники, поэтому в продаже появились относительно недорогие модели. Еще один недостаток – бачок и рама, спрятанные в стене, не слишком доступны для ремонта.

В случае серьезной поломки, возможно, придется разворотить всю стену и повторно выполнить отделочные работы на этом участке.

Комплект поставки подвесного туалета.

Комплект поставки входят:

Инсталляция для подвесного унитаза
Чаша подвесного унитаза
Сидение с крышкой

Подвесной туалет — лучший выбор для вашей ванной. Если ранее использовали напольный унитаз, при этом сейчас устанавливаете подвесной, тогда это будет необычайной находкой для Вашей ванной комнаты. Установка поможет идти в ногу со временем, следовать всем тенденциям, которые имеются на рынке на сегодняшний день.

Подвесные туалеты долговечны, имеют собственную гарантию после установки. Случаев поломки такой конструкции мало, большинство людей, установив конструкцию в своём доме, рекомендуют её друзьям и знакомым.

Увидев вживую, как смотрится подвесной унитаз в Ванной комнате поймёте — это именно то, что давно было нужно интерьеру.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Какой сантехнике стоит отдать предпочтение при создании санузла с инсталляцией?

Инсталляция в ванной комнате — это, безусловно, можно, красиво и удобно. Правда, далеко не все понимают, какую именно сантехнику следует использовать для подобных систем. Многие специалисты считают, что для тяжелых конструкций идеально подойдет Geberit Duofix. Также неплохими вариантами будут являться модели: Vitra Blue, Cersanit Delfi S-Set-Delfi/Leon/Cg-w. Все эти конструкции не только отличаются высокой надежностью, но и небольшими габаритами, позволяющими максимально экономить пространство внутри помещения.

Кроме перечисленных моделей, многие опытные сантехники рекомендуют использование следующих вариантов, которые отлично смотрятся как в вживую, так и на фото дизайнов туалетов с инсталляцией:

Описание

Инсталляционное устройство представляет собой конструкцию, на которую прикрепляются бачок, унитазная чаша, прочие элементы. Вся разводка, сливная емкость скрываются за фальш панелью. Монтаж подобного приспособления проводится к стене или же одновременно к полу и стенке. Такая установка предоставляет возможность скрыть коммуникации, сделать санузел более привлекательным.

В магазинах представлены разнообразные сантехнические конструкции, различные габариты инсталляций для встроенных унитазов, позволяющие выбрать оптимальный вариант для определенного санузла. Любая система состоит из нескольких частей, включительно высокопрочного стального корпуса. На него крепится обвязка чаши, монтируются соединительные детали, сливной бачок. Последний отличается небольшим весом (в сравнении со стандартным керамическим), поскольку производится из легкого пластика.

Применение инсталляции позволяет заметно увеличить размеры помещения не только визуальноИсточник patenottebeley.fr

Важным элементом сантехнического устройства является унитаз, хотя он редко продается вместе с инсталляцией. Последняя содержит регулируемые механизмы, считается универсальной. Это позволяет подстроить ее под всевозможные модели подвесных и отдельных вариантов напольных чаш.

Выбирая встроенную инсталляционную конструкцию, важно учитывать: от ее качества зависит продолжительность использования всей системы. Потому здесь нельзя экономить, желательно покупать продукцию проверенных изготовителей

Вдобавок есть возможность приобрести разноцветные модели сантехники, которые делают дизайн санузла необычным.

Помимо размера инсталляции под унитаз, необходимо акцентировать внимание на сливную кнопку: она выводится на стенку над баком либо в ином удобном месте. Желательно приобретать изделия с двойным режимом, позволяющие при необходимости использовать лишь половину воды в емкости

Таким образом можно минимизировать расход жидкости, сэкономить на оплате за коммунальные услуги.

Висящий в воздухе унитаз не создает каких-либо проблем с уборкой напольной поверхности под нимИсточник stroy-podskazka.ru

Этапы установки инсталляции

В характере представителей «русского мира» есть одна уникальная особенность: вначале создать себе трудности, а затем героически их преодолевать. Какое это имеет отношение к монтажу инсталляции унитаза? Самое прямое. В большинстве случаев вначале покупается сантехническое изделие, а затем решается вопрос, где его установить. И, как часто это бывает, куплена не совсем та конструкция. Поэтому приводим последовательность этапов установки подвесного унитаза:

определяется место установки инсталляции;
выбирается модель под сформированные условия;
делается разметка стены и пола под купленную конструкцию;
навешивается бачок;
выполняется установка корпуса инсталляции;
подсоединяются сливной патрубок к стояку канализации, а бачок к водоснабжению;
проверяется работоспособность;
инсталляция закрывается фальшстеной или защитным коробом;
проводятся работы по отделке фальшпанели плиткой или декоративной штукатуркой;
устанавливается панель с кнопками слива;
навешивается унитаз с одновременным подключением к бачку и канализации.

Отметим, что профессиональные сантехники иногда меняют местами крепление рамы и установку бачка. Это не принципиально и на качестве работ не сказывается.

Преимущества и недостатки

Главным плюсом является экономия пространства. Основная часть спрятана в стене, не занимает много места. Если в помещении не много места, это поможет сэкономить его. Если помещение большого размера, это позволит установить другую сантехнику большего размера, благодаря экономии места, предназначенному для туалета. Удобство в уборке комнаты. Пространство над полом позволяет убирать грязь без сложностей и усилий. Вытирать пыль, мыть пол будет гораздо проще, нежели с напольным унитазом. Практичный, современный дизайн. Обустройство санузла — занимательный процесс. Эстетичность, красота играют важную роль

Санузел привлечёт внимание гостей, будет радовать глаз хозяев дома. Подвесной унитаз является универсальной конструкцией, поставить оборудование можно не только в доме, в любом общественном помещении

Практически исключена вероятность поломки слива, вся инсталляция спрятана за стеной, надежно закреплена. Разрушить такую конструкцию будет сложно, даже применив силу. Для детей кнопки будут просты в использовании.

Не смотря на большое количество плюсов, есть минусы.

Одним из главных минусов подвесных унитазов является стоимость. Цены на подвесной туалет завышены в связи с тем, что конструкция очень прочная и долговечная, экономит много места. Поэтому, даже не смотря на стоимость, лучше потратить чуть больше средств и установить долговечный унитаз, что в будущем не повлечёт за собой необходимость замены. Обращаясь к известным производителям возможность поломки, порчи исключается на 90%. Остальное зависит от правильности, аккуратности использования.
Следующий минус вытекает из первого. Полностью исключить возможность поломки невозможно. При необходимости заменить инсталляцию придётся сносить часть стены, чтобы добраться до спрятанных деталей. Их заменить трудно самостоятельно, это повлечет вмешательство знающего специалиста.
При поломке унитаза возникнет необходимость заменять всё, так как детали находятся глубоко, они служат только для уже установленного туалета. Отдельно приобрести нужные для установки вещи сложно и долго. Ради экономии времени стоит подумать об этих нюансах заранее, запастись всем необходимым в дополнительном размере.

Размеры вариативных конструкций

Крепление угловой инсталляции для унитаза проводится посредством рамочных консолей. На последние монтируются накладки, которые способны перемещаться в разные стороны. Они позволяют устанавливать раму даже в тех местах, где отсутствует прямой угол. Ширина такой конструкции – 38 см. Конфигурация бака изменена на трехгранную (уменьшает толщину каркаса до 14-20 см). При этом места для расположения коммуникаций предостаточно. Высота монтажа сантехники регулируется в пределах 33-37 см.

Компактные рамные модули монтируются под подоконники, в небольшие перегородки. От своих стандартных аналогов они отличаются высотой (до 85 см). Крепление таких устройств проводится к полу, перегородочной поверхности либо комбинированным способом.

Размер приобретаемой инсталляции напрямую зависит от места ее установкиИсточник verwijst.nl

Как правильно выбрать место для установки подвесного унитаза

Сборка инсталляции подвесного унитаза всегда начинается именно с выбора места установки. Рационально в этом вопросе учитывать требования комфорта и эргономики

Важно, чтобы расстояние до стен было достаточным, а также подход к нему был свободным. Следует также учитывать и ближайший доступ к коммуникациям, чем они ближе, тем легче выполнить установку, так как не нужны будут дополнительные закладки патрубков и стояков

Выбранное место для установки инсталляцииИсточник house-masterplus.ru

Если ранее по проекту в санузле был установлен стандартный напольный унитаз, тогда при смене конструкции нужно учитывать несколько требований из СНиП:

Унитаз располагают рядом с канализационным стояком. Бывают случаи, когда это невозможно из-за габаритов инсталляции. В такой ситуации канализационный слив делается под уклоном 2-3 см на один погонный метр.
Верхний край конструкции (без стульчака) должен быть от пола на расстоянии 40 см. Учитывается не бетонное основание, а уже облицованное покрытие.
Допустимое расстояние от передней части унитаза до боковых стен должно составлять не менее 50 см в то время, как оптимальное значение 75 см. Но чаще последнего добиться сложно из-за слишком маленькой площади санузла.
Осевая линия сантехнического оборудования должна располагаться от боковых стен и других элементов сантехники на расстоянии минимум 38 см, при этом оптимальное значение — 45 см.
Что касается держателя для туалетной бумаги, то его располагают в промежутке 20-30 см от переднего края чаши, причем высота размещения будет равна 60-70 см.

Установка классического унитаза с бачком

Перед монтажом унитаза стоит обратить внимание на состояние канализационных и водопроводных труб. Их проще и быстрее заменить на этапе установки унитаза, чем после ее завершения

Если трубы загрязнены, их следует прочистить любым способом. Если на водопроводном патрубке отсутствует кран, перекрывающий подачу воды к сливному бачку унитаза, его следует установить.

В большинстве случаев унитазы и бачки продаются в рассоединенном виде. Но внутренняя арматура в сливных резервуарах, как правило, изначально собрана в рабочий вид, что значительно облегчает и ускоряет процесс. Перед началом установки следует проверить комплектацию сантехнического оборудования, сверить ее с инструкцией и убедиться, что все компоненты присутствуют. Также обязательно производите внешний осмотр фаянса. Не поленитесь вытащить его из коробки внимательно осмотреть на предмет трещин и сколов. Лучше потратить на это время, чем потом делать возврат.

Дальнейшие работы проводятся по такой схеме:

Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Затем в кафельной плитке необходимо просверлить отверстия под дюбеля, используя перфоратор или дрель со сверлом по бетону. Если старые отверстия подходят для нового унитаза по расположению и расстоянию между ними, этот этап можно пропустить. Во время сверления отверстий в плитке будьте осторожны. Не стоит сразу включать перфоратор, так можно получить значительные сколы верхнего покрытия плитки. Сначала следует сверлом с твердотельной напайкой (копьевидное сверло по бетону) просверлить отверстие в самой плитке на небольших оборотах, а уже потом можно включить функцию удара и досверлить отверстие до необходимой глубины.Далее нужно забить дюбеля в созданные отверстия.
На четвертом шаге проводится фиксация унитаза на крепежах

Важно, чтобы крепежные детали были правильно собраны – на винтах должны присутствовать уплотнительные прокладки и шайбы, которые защитят хрупкий материал унитаза от повреждений при избыточной затяжке резьбовых соединений. Верхние части крепежей следует закрыть декоративными заглушками, если они были предусмотрены в комплекте

Этот этап может проводиться одновременно с подключением унитаза к канализационной трубе. Например, вы решили подсоединить унитаз фановой трубой, а не гофрированной трубой. Тогда придется сначала соединить трубы, а уже потом производить крепление фаянса к полу.

Если поверхность напольного покрытия изначально является неровной и вымощена кафельной плиткой, то унитаз станет неровно и может немного покачиваться. Крепить его на такой кафель нельзя. Со временем из-за плохой опоры может произойти растрескивание основания сантехники. Исправить ситуацию можно с помощью плиточного клея или силиконового белого герметика. Для этого на подошву унитаза наносят герметик или клей и унитаз выставляется по уровню. При необходимости для его удержания в нужном положении под него засовывают подкладки, это может быть кусочек линолеума, пластика или даже обычные спички. Излишки герметика и клея удаляются. После застывания герметика или клея они образуют достаточно прочное основание, которое выдерживает вес самого унитаза вместе с человеком.

Здесь, чтобы зафиксировать унитаз в нужном положении использовали кусок провода.
В данном случае, чтобы выставить унитаз по уровню используются деревянные клинья.

Убедившись, что унитаз установлен по уровню, можно прикреплять крышку и ободок. Как правило, с этими процедурами не возникает особых трудностей – они достаточно просты и описываются в инструкциях к сантехническим изделиям.
На следующей стадии выполняется подсоединение к канализационной системе. Здесь возможны несколько вариантов действий, конкретный выбор зависит от модели и конструкции унитаза. Выпуск может быть сделан прямо, под углом или в пол. Каждый способ следует рассмотреть более детально.

Как выбрать

Размер короба под инсталляцию унитаза большей частью зависит от площади комнаты. Для малогабаритного санузла с капитальной стенкой лучше всего подойдет блочная конструкция. При отсутствии несущего основания придется выбрать рамную. Последняя также применяется для соединения сантехники, расположенной в одну линию, при монтаже в небольшую перегородку.

При выполнении монтажных работ необходимо придерживаться таких нормативов: расстояние от унитаза до дверей и перегородок должно быть не менее 0,6 м, от канализационного трубопровода до пола – 22 см.

Установка инсталляционной системы может осуществляться самостоятельно (если придерживаться инструкции), под силу даже новичкам. Накануне монтажа нужно узнать высоту, прочие размеры подвесного унитаза с инсталляцией. Такая информация поможет выбрать максимально подходящее место установки.

Монтаж подвесного унитаза – работа трудоемкая, но ее может выполнить любой, кто обладает минимальными строительными навыкамиИсточник samstroy.com

Инсталляции для унитаза и биде GEBERIT DUOFIX.
