Установка джакузи своими руками - технологический процесс от А до Я

Монтаж системы управления джакузи

Выключатель для джакузи установить лучше всего на стене рядом. Эту функцию может выполнить простой тумблер. Более сложная конструкция может предполагать подачу горячей воды, для подогрева которой потребуется специальный прибор.

Монтаж системы коммуникаций джакузи

Процесс установки в этом случае не представляет сложности. Для расположения шланга, подводящего горячую воду, нужно сделать небольшую канавку. Проложенный шланг нужно соединить с нагревателем. Эта конструкция обеспечит поток горячей воды в джакузи.

Установка джакузи заводского производства

В случае приобретения джакузи заводского производства установка ее также не сложна.

Для начала нужно определиться с тем, какая именно модель будет уместна в конкретных условиях. Подходящей будет та джакузи, инструкция которой описывает требования и нюансы, совместимые с помещением.

Первое, что необходимо учесть – размер чаши ванны. Этот параметр зависит от помещения, в котором планируется установка джакузи. Важна и форма самой конструкции. Небольшие помещения лучше вмещают угловые ванны, а круглые джакузи будут выгодно смотреться в комнатах больших размеров, овальные же ванны лучше разместить возле стены.

Несущие конструкции джакузи должны выдерживать нагрузку, соответствующую наполненной ванне с учетом веса человека. Данные о вместимости ванны и прочности конструкций можно узнать из инструкции.

Установка джакузи предполагает наличие электросети в помещении для подключения компрессора. Этапы работ, связанные с электричеством, нужно доверить профессионалу. Остальной процесс монтажа можно осуществить самостоятельно.

Профилактической мерой при установке джакузи будет установка системы фильтрации воды и редуктора давления.

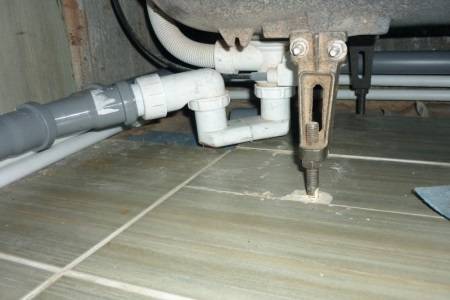

Установив джакузи в необходимом месте, нужно выровнять ее на ножках до горизонтального положения нужной высоты. Для этого в конструкции предусмотрены регулировочные болты. Наклон допустим незначительный, но только в сторону стока.

Слив джакузи нужно разместить выше уровня стока канализации примерно на 10 см. Процесс подключения джакузи к системам водопровода и канализации мало чем отличается от этого процесса при установке обычной ванны. Резиновые прокладки и места стыков необходимо обязательно обработать герметиком.

Работы с электросетью должны осуществляться только при условии отключенного рубильника. В качестве токопроводящего кабеля используется трехжильный элемент.

Подключение джакузи к электросети

Размещение розетки должно быть таким, чтобы не допускать попадания воды нее.

Заземление – обязательное условие для розеток, устанавливаемых в ванных комнатах, санузлах или других помещениях с повышенной влажностью.

Выполнить подключение электропитания можно следующим образом:

Подключение электропитания

подготовить условия для работы – отключить рубильник или электричество от электрощита;
подключить джакузи к розетке (обязательно заземленной) с помощью трехжильного кабеля. Розетку следует разместить снаружи ванной комнаты и использовать для этой цели изделие европейского образца.

Затем подключить розетку к электрическому щиту через предохранитель. При установке джакузи рекомендуется установить устройство защитного отключения.

Монтаж джакузи и гидромассажной ванны

При переноске ванны на руках ни в коем случае нельзя браться за оборудование либо за его выступающие части — патрубки, форсунки и пр. Держать изделие следует только за чашу или за каркас.

Защитную пленку снимайте в самый последний момент, так как в ходе установки с большой вероятностью можно оцарапать незащищенную поверхность изделия инструментом.

Монтаж начинают со сборки каркаса

Если вы имеете дело с акриловой джакузи, очень важно собрать каркас в полном соответствии с требованиями инструкции, так чтобы все элементы оказались на месте. Акриловая чаша не отличается значительной прочностью, поэтому при отсутствии под ней опоры она легко может быть продавлена

Особенности монтажа

Чтобы установить вашу джакузи своими руками, стоит отметить, что масса этой ванны внушительна, поэтому ее не устанавливают по высоте, а определяют на прочный каркас с трубами, соблюдая горизонтальность плоскости, и закрепляют к полу. По этой причине перед проведением монтажных работ следует заняться тщательным выравниванием пола.

Гидромассажные конструкции должны быть подключены к электричеству, водоснабжению и канализации. Уровень давления воды в водопроводе обязан быть не менее 4-5 атм. Чтобы быть уверенным в таких показаниях, на ванну можно поставить контролирующий редуктор.

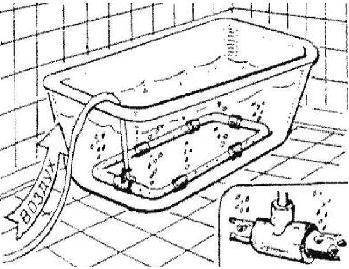

Расположение форсунок.

Установку джакузи в квартире непременно связывают с креплением кранов на корпус сантехнического прибора, но никак не на стену, как это бывает у обычных ванн. Трубы с водопроводной водой должны находиться в максимальной близости от источников расходования жидкости

Важно обеспечить свободный доступ к месту соединения с ванной, чтобы в любое время можно было их отсоединить

Подаваемая вода обязательно должна быть чистой, для чего систему оборудуют фильтрами. Таким способом можно избежать засорения форсунок, а они очень требовательны к качеству поставляемой воды.

Правила эксплуатации

На водопроводе перед джакузи установите фильтры грубой очистки, чтобы отверстия для подачи струй воды (гидромассаж) не забивались песком.
Чтобы насос и компрессор не вышли из строя из-за перегрева, ограничьте сеансы массажа 30-ю минутами и после каждого из них отключайте оборудование хотя бы на 10 мин.

При наличии функции гидромассажа периодически прокачивайте через насос и массажный контур дезинфицирующий раствор.

Для этого нужно заполнить ванну и растворить в воде специальный состав для дезинфекции (можно купить в магазинах типа «все для ванн»), после чего дать оборудованию поработать минут 10.

Где установить оборудование?

Начнем с того, что устанавливать джакузи можно далеко не во всех случаях и не в любом месте. Объясняется это тем, что ввиду внутреннего устройства, веса и габаритов при монтаже возникают определенные сложности и ограничения. И о них нужно узнать перед покупкой.

Где установить джакузи

Прежде всего, монтажные работы следует согласовывать со службой, которая отвечает за состояние дома. Иначе в будущем, возможно, возникнут проблемы с управляющей компанией или даже с соседями (если джакузи установлено с нарушениями строительных норм). Еще согласование требуется, если монтаж предусматривает переделку санузла

Кроме того, обратите внимание на трубы – их, не исключено, нужно поменять на пластиковые

Смеситель с длинным изливом

Кроме того, нужно, чтобы перекрытие в помещении было достаточно прочным для установки массивной сантехники. Что характерно, один квадратный метр джакузи, наполненного водой, будет весить примерно 200-250 кг.

Установка чаши джакузи

Важно, чтобы размеры помещения были подходящими. Между краями изделия и стенами должно оставаться минимум по 50 см свободного места (может потребоваться для ремонтных работ)

Еще обратите внимание на дверной проем – его размеры должны подходить для того, чтобы занести ванну. В случае если проем очень узкий, вы должны либо расширить его, либо отказаться от приобретения джакузи. Ванна с джакузи

Ванна с джакузи

Наконец, важна и стабильная электросеть, которая может выдержать подключение оборудования и обеспечить его полноценное функционирование. Общая мощность компрессора/насоса довольно высока, потому нужна соответствующая проводка.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции

Об остальных требованиях вы можете узнать из инструкции производителя. Ознакомьтесь с ней еще в магазине – до того, как купите понравившуюся модель.

На что обратить внимание при ремонте квартиры

Проверка правильности монтажа гидромассажной ванны: смесители и прочее оборудование

Перед началом эксплуатации джакузи выполняется контроль правильности монтажа. Проверяется:

Правильность установки многоступенчатых фильтров и редуктора давления воды.
Надежность установки джакузи – можно слегка покачать или влезть в нее, наблюдая, насколько надежно она закреплена.
Надежность изоляции и правильность соединений электропроводки.
Установка УЗО (устройства защитного отключения), автоматического выключателя и правильность их подключения.
Правильность работы слива, скорость наполнения ванны, работа гидромассажных устройств и др.

Установка джакузи — это процесс, который требует определенных навыков.

Особенности установки джакузи на улице

Обладатели частных домов устанавливают гидромассажные ванны на террасе или в некотором удалении от дома. В определенных странах необходимо получить специальное разрешение для строительства.

При выборе места монтажа важно учитывать не только габариты конструкции, но и размеры площадки для входа и проведения технических работ. Также джакузи должно располагаться не ближе 1.5 м от дома и границы участка

Следует учесть, что расстояние от воздушных линий электропередачи должно составлять от 3 м, а от спа-панелей – от 1.5 м.

Подготовка участка к установке

Вес джакузи с водой может достигать тонны, поэтому важно возвести надежный фундамент для его установки, чтобы избежать повреждения устройства при его работе. Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра

Минимальные размеры площадки для установки джакузи на улице составляют 3х3 метра

Бетонное монолитное основание считается самым прочным и надежным, поэтому является идеальным вариантом для монтажа гидромассажной ванны. Его укладывают равномерным слоем от 7,62 до 10,16 см. Однако такое решение не позволит без препятствий транспортировать джакузи в другое место.

Сборные плиты сегодня считаются лучшим вариантом фундамента. Они упрощают не только установку, но и демонтаж конструкции

Важно выбрать оптимальную прочность панелей

Если вы желаете установить джакузи на террасе, важно узнать, способен ли ее фундамент выдержать вес гидромассажной ванны

Грамотный подвод электропитания

Кабель к джакузи можно провести как над землей, так и под ней. Его диаметр зависит от расстояния разъединителя и джакузи, а также от предельного потребления тока. Использовать необходимо провод из меди с нейлоновой изоляцией.

Дополнительно следует установить УЗО на 240В и 50 А или контур на 60 А для моделей с многоступенчатым насосом. Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель.

Также для подключения важно выделить один контур. Подсоединение к нему других приборов исключено

В большинстве моделей уличных джакузи подвод водопровода не нужен – вода набирается из шланга, затем нагревается в чаше.

Основательная подготовка к использованию

Перед эксплуатацией джакузи необходимо:

отключить электричество, убедиться, что элементы установлены и надежно закреплены;
открыть воздушные клапаны;
заполнить чашу водой из садового шланга или при помощи ведер;
подключить электричество, запустить функцию подогрева;
протестировать все режимы.

После проверки работы гидромассажной ванны можно смело ее использовать по назначению.

Вокруг ванны, установленной на улице, можно высадить красивые цветы, кустарники и т.д. Если проявить фантазию – можно получить впечатляющий результат

Особенности эксплуатации джакузи

Вначале в чашу набирают воду, и только потом запускают

Важно, чтобы все форсунки располагались в воде, иначе насос может перегреться, что приведет к его протеканию или выходу из строя. После запуска обычно настраивают интенсивность подачи струи, регулируют сопла форсунок

Если джакузи оборудовано подсветкой, то ее нельзя включать, если ванна не заполнена водой, в противном случае лампа может перегреться, а корпус деформироваться. Вода выступает в качестве охладителя ламп

При эксплуатации джакузи допускается использовать ароматические вещества, эссенции, не образующие пену. Допустимая температура воды – до +50 градусов.

Важно помнить, что неправильная эксплуатация такой ванны может привести к поломкам. Часть из них можно диагностировать и устранить своими силами. А как это сделать – мы подробно рассмотрели в этой статье

А как это сделать – мы подробно рассмотрели в этой статье.

Как устроено джакузи?

Устройство джакузи: 1 — форсунки гидромассажные; 2 — насос; 3 — компрессор; 4 — электронная система управления; 5 — устройство перелива

В отличие от обычной ванны джакузи оснащено системой гидромассажа, которая состоит из насоса, водозаборника и гидромассажных форсунок. Как правило, насос поставляется в комплекте с джакузи.

Водозаборник (снизу) и форсунки (сверху) джакузи

При помощи этого специального насоса вода из ванной выкачивается через водозаборник, проходит через сеть шлангов и под давлением подается в гидромассажные форсунки. В центре форсунки находится сопло, через которое и происходит подача воды.

Насос для джакузи

Насос, установленный под джакузи

Конструкция форсунки устроена таким образом, что струя вода на выходе смешивается с поступающим в форсунку воздухом, благодаря чему повышается эффективность воздействия струи. Есть несколько видов форсунок: одни из них предназначены для массажа спины, другие — для массажа поясничного отдела.

Вода прокачивается через шланги и поступает в форсунки

Некоторые модели джакузи оснащаются аэрокомпрессором и могут работать в режиме «турбо». Аэрокомпрессор нагнетает в систему гидромассажа значительный объем воздуха, который выпускается через гидромассажные форсунки, усиливая давление водяной струи.

Аэрокомпрессор для джакузи

А некоторые джакузи могут похвастаться наличием системы аэромассажа. При аэромассаже воздух, нагнетаемый аэрокомпрессором, выходит через специальные аэромассажные форсунки, расположенные внизу ванны. Они дают воздушно-пузырьковые струи, которые повышают общий тонус мышц. Также есть разновидности джакузи только с аэромассажной системой, без гидромассажа.

Джакузи с системой аэромассажа

Кроме того, есть джакузи может иметь систему подсветки, которая позволяет сделать процесс принятия ванны еще более приятным. А самые «крутые» модели джакузи оснащены системами хромотерапии (лечение светом). Такие джакузи позволяют не только расслабиться и получить приятный массаж, но также насладиться лечебной иллюминацией, а если еще и любимую музыку включить, то и цветомузыкой. Вот только не стоит брать с собой в ванну приборы, работающие от электросети.

Джакузи с подсветкой (на борту — регулятор и кнопки включения гидромассажа)

На ряду со всеми перечисленными возможностями некоторые модели джакузи укомплектованы дополнительными функциями озоно- или ароматерапии.

Управляются все эти системы кнопками, регуляторами и кранами-переключателями. Кнопки, которые включают и отключают необходимое оборудование, как правило, делают пневматическими, что позволяет обеспечить электрическую безопасность.

Пневматические кнопки системы управления джакузи

Регуляторы позволяют изменять силу водяной или воздушной струи, объем подаваемого воздуха и т. д. При помощи крана-переключателя можно направлять поток воздуха от насоса на одну или другую группу форсунок, чтобы усиливать воздействие на разные части тела.

Излив джакузи

Смесители, изливы, и краны, как правило, монтируются на стенки джакузи, а не устанавливаются на стены, как это бывает в обычных ваннах. Система слива-перелива в джакузи обычно полуавтоматическая. В системе слива расположен специальный клапан, который открывается при помощи рукоятки перелива. Как правило, такая рукоятка расположена на отверстии перелива. Если уровень воды превышает определенный, вода сливается через переливное отверстие, находящееся под этой ручкой. В некоторых джакузи есть дренажный насос, который обеспечивает циркуляцию воды в ванной.

Мощность джакузи составляет от 800 Вт, мощность гидромассажного насоса — от 800 до 1500 Вт, а мощность аэрокомпрессора — от 400 до 800 Вт. В совокупности, вместе с дренажным насосом мощность некоторых систем может достигать 30 кВт.

Вариант на дровах

Некоторые владельцы дачных домов отдают предпочтение купелям с дровяным отоплением. Система работает достаточно просто и состоит из спирального теплообменника, который подключается к основному резервуару трубками. В этом отделе происходит горение дров, которые нагревают жидкость и заставляют ее циркулировать по причине разности температур.

Обустройство конструкции состоит из таких этапов:

Для начала обустраивается площадка и чаша из камней.
Поверхность заливается бетоном, после чего на ней делается деревянная опалубка в форме 8-угольника. Образованные пустот и зазоры заливаются бетонным раствором.
Дальше выполняется монтаж и облицовка печки. Внутренние части покрываются грунтовкой и пленкой гидроизоляции. Наружные обрабатываются керамогранитом.
Завершив отделку, стоит соорудить деревянный бортик для комфорта пребывания в ванне.
Вода нагревается с помощью змеевика, который делается из согнутой медной трубки.
Дальше змеевик погружается в печку и подключается к гильзам с помощью труб.

Подключение джакузи к электросети

Подключение к электросети является наиболее важным этапом при установке джакузи, и эту работу должен выполнять квалифицированный электрик. Тем не менее, даже работа специалиста должна быть проконтролирована.

Подключение джакузи к заземленной розетке с помощью трехжильного кабеля

Всем известно, что обычная водопроводная вода — это замечательный электропроводник. Именно поэтому монтаж любых устройств, в которых есть одновременное подключение к водопроводу и электрической сети, требует неукоснительного соблюдения требований электробезопасности.

В первую очередь место выполнения электротехнических работ нужно обесточить. В многоквартирном доме это делает электрик. Джакузи подключают к электросети при помощи трехжильного кабеля к заземленной розетке. Сама розетка должна быть расположена за пределами ванной комнаты на расстоянии не менее 70 см, а лучше — 1 м от места расположения джакузи. Розетка должна быть европейского образца (помимо фазы и нуля евророзетка имеет еще и контакт заземления). К электрощитку ее необходимо подключать через предохранительный автомат и УЗО. Причем, предпочтительней, чтобы УЗО отводилось непосредственно для одной только розетки, к которой подключается джакузи, а не для всей квартирной электросети.

Также есть и альтернативный вариант подключения джакузи к электросети — через выключатель, который, как правило, входит в комплектацию джакузи. Такой выключатель аналогично должен быть расположен вне ванной комнаты на расстоянии, не позволяющем, находясь в джакузи, достать до него рукой. Также как и розетку, выключатель заземляют через трехжильный кабель, размер сечения проводника должен быть рассчитан на силу тока и мощность не менее чем потребляемые джакузи. Например, если потребляемая мощность джакузи не более 4 кВт при напряжении 220 В, то вполне достаточно чтобы сечение медной токопроводящей жилы было 1,5 мм², если же планируемая нагрузка 8 кВт, то сечение медной токопроводящей жилы должно быть 4 мм². Чаще всего потребляемая мощность джакузи находится в пределах 4 кВт.

Кабель, идущий от выключателя, подключают к УЗО и предохранительному автомату, которые электрик должен установить в электрощитке. Лучше всего будет установить дифференциальный выключатель. Предохранительный автомат и УЗО или дифференциальный выключатель должны быть рассчитаны на туже силу тока, что и джакузи

Также очень важно проследить за тем, чтобы провода, предназначенные для нуля, фазы и заземления, подсоединялись к соответствующим проводам или контактам

Трехжильный кабель

Принята общемировая система цветового обозначения проводов в зависимости от их назначения:

желто-зеленый — заземление;
голубой — ноль;
красный, коричневый или белый — фаза.

Тем не менее, некоторые электрики стараются объединить фазу с нулем. Такие действия необходимо пресекать. Значительно более жесткой реакции заслуживают попытки электрика заземлить джакузи посредством системы водоснабжения, отопления и канализации, желательно сразу отказаться от услуг такого «мастера».

Подсоединение

Далее выполняют подсоединение прибора:

К водоснабжению

При подключении к водопроводу необходимо учесть одно важное обстоятельство: обычно оборудование джакузи рассчитано на давление воды не более 5 атм. В домах, подключенных к централизованной системе водоснабжения (кроме запитанных от водонапорной башни), весьма вероятны скачки давления, поэтому на водопроводе нужно установить редуктор. В остальном процесс подключения джакузи ничем не отличается от подключения обычного смесителя

Сегодня для этого принято использовать гибкую подводку — она оставляет монтажнику свободу маневра, а также избавляет от необходимости отдельно заниматься герметизацией соединений (резьбовые наконечники подводки уже оснащены прокладками)

В остальном процесс подключения джакузи ничем не отличается от подключения обычного смесителя. Сегодня для этого принято использовать гибкую подводку — она оставляет монтажнику свободу маневра, а также избавляет от необходимости отдельно заниматься герметизацией соединений (резьбовые наконечники подводки уже оснащены прокладками).

Работающая ванна

Шланги должны иметь такую длину, чтобы ванну можно было отодвинуть от стены на 0,5 м — это может понадобиться для технического обслуживания.

Помните, что оборудование джакузи, особенно форсунки с их тонкими каналами, весьма чувствительно к наличию механических примесей, поэтому на водопроводе должен быть установлен фильтр хотя бы грубой очистки. А в идеале — еще и тонкой.

К канализационным сетям

С целью обеспечения качественного слива воды сливное отверстие ванны должно быть расположено хотя бы на 10 см выше оси канализационного лежака в точке подключения. Если чаша джакузи имеет слишком низкую посадку, каркас нужно приподнять на подставках.

Подключение к канализации лучше всего осуществлять жесткой трубой с гладкими стенками. Если же это невозможно, воспользуйтесь гофрошлангом.

Монтаж ванны

Если сифон приходится покупать самостоятельно (имеющийся в комплекте не всегда является качественным), то нужно выбирать модель с отводом для подсоединения перелива.

Сифон подключается к канализации по стандартной схеме: в раструб канализационной трубы устанавливается резиновая кольцевая прокладка, для надежности смазанная силиконовым герметиком, после чего в эту прокладку вставляется идущая от сифона труба. Пространство вокруг этой трубы также желательно заполнить герметиком.

Электропитание

Если точно известно, что проводка выдержит потребляемый джакузи ток, то розетку для нее можно запитать от общей (квартирной или домовой) электросети.

Если же имеются сомнения, лучше подключить розетку к распределительному щиту отдельным проводом.

Сечение жил — 2,5 – 3 кв. мм, обычно этого хватает. При отдельном подключении на линии должен быть установлен собственный автоматический выключатель.

С целью безопасной эксплуатации необходимо выполнить следующее:

В распредщите на линии питания джакузи установить УЗО с уставкой тока утечки 10 мА (столь низкая — из-за высокой влажности).
Розетку применить обязательно с заземляющим контактом и подключить этот контакт к реально существующему контуру заземления.
Также розетка должна иметь класс влаго- и пылезащиты не менее IP44 (при установке внутри ванной).

Импортное электрооборудование плохо переносит характерные для наших электросетей скачки напряжения, поэтому рекомендуется подключить джакузи через стабилизатор.
