Как установить инсталляцию Geberit своими руками

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции,
т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

рамная конструкция;
пластиковый бачок;
впускной клапан;
фитинг;
элементы крепежа для рамы и унитаза;
панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
колено смыва;
труба слива;
заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
шумоизолирующая (амортизирующая) прокладка под унитаз;
чаша навесного унитаза;
стульчак;
крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

труба для подключения бачка к водопроводу;
герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
молоток;
набор гаечных ключей;

разводной (газовый) ключ;
нивелир;

отвес;
шуруповерт или отвертки;
строительный нож;
рулетка;
строительный уголок;
маркер или простой карандаш (для строителей);
болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки. Дальше операции проводятся в следующей последовательности:

Дальше операции проводятся в следующей последовательности:

находится верх конструкции;
через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
точки на полу соединяются;
проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Для чего она нужна?

Использование инсталляции для биде позволяет производить монтаж оборудования практически на любом участке комнаты при условии возможности подведения к системе необходимых коммуникаций. Однако нужно помнить, что несмотря на широкие возможности по установке, все же лучше всего производить монтаж биде в непосредственной близости от унитаза и желательно на одном с ним уровне.

Инсталляция позволяет использовать пространство максимально эффективно — все трубы можно будет спрятать за декором

Еще одно преимущество использования инсталляции – существенная экономия пространства, достигающаяся за счет того, что все коммуникационные системы скрыты за декором сооружения. При этом специальные ремонтные окна позволяют получить доступ ко всем элементам оборудования.

Особенности монтажа инсталляции и унитазов

Как было сказано выше, есть три варианта комбинаций «инсталляция и унитаз».

Подвесной унитаз с блочной конструкцией

Самый простой для самостоятельной установки вариант крепления системы — установка рамы на поверхности капитальной стены и укладка ниже конструкции простенка в четверть кирпича, чтобы обеспечить надежный упор для навесного унитаза. Тычковый размер одинарного кирпича равен 12.5 см плюс 1 см вертикального шва из кладочного раствора, и итоговые 13.5 см как раз подходит для большинства моделей, у которых монтажная глубина лежит в этих пределах.

Другой вариант — покупка блочной инсталляции, в комплект которой входят две специальных опоры в пол для «поддержки» чаши навесного унитаза. Эти опоры надевают на крепежные шпильки санфаянса, и они не позволяют чаше «проваливаться» назад. К таким моделям относится Geberit Kombifix (110.340.00.5). Если в комплекте подобных аксессуаров нет, то их можно купить отдельно, например упоры Geberit Kombifix (457.888.26.1) или монтажный комплект Alcaplast (M90).

Монтаж блочной инсталляции своими руками проходит по такому алгоритму:

На отмеченных точках крепления на стене перфоратором делают отверстия, к которым рама прикручивается на дюбели.
Забивают дюбели или анкера и прикручивают к ним раму.
Вставляют в раму бачок подсоединяют его к водопроводной трубе (трубка для подвода воды может входить в комплект поставки) и к колену смыва.
Вкручивают монтажные шпильки для крепления чаши.
Подключают колено слива к канализации через переходной патрубок (из комплекта или купленного дополнительно).

Подвесной унитаз с рамной инсталляцией

Это наиболее распространенный вариант конструкции скрытого монтажа — он подходит для установки возле любой стены или перегородки, независимо от ее несущих способностей.

Монтаж инсталляции для унитаза проходит в следующей последовательности:

На отмеченных точках крепления к полу и стене сверлят отверстия для дюбелей.
Крепят к раме бачок с механизмом смыва и смывным коленом.
Устанавливают раму и крепят ножки к черновому полу.
Регулируют ее по высоте и горизонтальному уровню с помощью выдвижных элементов опоры. Стопорят конструкцию болтами в требуемом положении.
При помощи металлических крепежей конструкцию фиксируют к стене. Обычно это шпильки с регулировочной головкой со стороны рамы и монтажными уголками или пластинами со стороны стены.
Вкручивают шпильки и стопорят. Устанавливают крепежные уголки по месту и прикручивают к стене.
Регулируют положение рамы по вертикали, закручивая или выкручивая шпильки с помощью головки (глубина регулировки до 45 мм). Стопорят положение конструкции контргайкой.
Крепят к раме манжету для сливного колена. Устанавливают колено, через переходник подсоединяют к канализационной трубе, фиксируют к раме хомутом.
Подключают впускной клапан бачка к водопроводной трубе, используя комплектный или покупной переходник.
Крепят шпильки для подвесной чаши.
Временно устанавливают кнопку и унитаз. Открывают воду, тестируют систему на работоспособность, проверяют герметичность соединений и подключений.
Если неполадок не обнаружено, кнопку и унитаз снимают. Закрывают отверстия обоих колен заглушками и приступают к обшивке инсталляции.

Напольный унитаз с блочной инсталляцией

Один из малобюджетных вариантов применения системы блочной инсталляции — бачок скрытого монтажа без рамы с фронтальной клавишей смыва. Причем такой вариант можно использовать для стен из любых материалов. Нагрузку от бачка объемом 6 литров может выдержать и стена в полкирпича, и каркас из металлического профиля или деревянного бруса (если бачок крепить к самому каркасу или закладным элементам).

Единственная проблема, которая может возникнуть при монтаже — совмещение смывного отверстия напольного унитаза со смывным коленом бачка.

Регулировка сливной системы и системы наполнения унитаза

Чаще всего регулировка арматуры требуется, если подтекает из сливной емкости. Если после смыва струйка воды просачивается из резервуара, то в ремонте нуждается механизм слива. Причиной может быть снижение эластичности груши, отвечающей за выпуск воды, тогда нужно менять весь унитаз. Если вода не прекращает течь в унитаз после того, как бачок наполнится, то в регулировке нуждается механизм наполнения. В данном случае виновниками неполадки будут поплавковый механизм либо шаровой клапан.

Если есть недочеты в процессе слива, надо отрегулировать устройство. Демонтируем тягу со сливной трубы, освобождаем подход к фиксатору сливной системы, чтобы поплавковый стакан двигался свободно. Изменяем положение устройства до нужного, не доходя до края бачка примерно пять сантиметров. Затем фиксируем, устанавливаем тягу, чтобы переливная трубка находилась в воде на уровне двух сантиметров.

Также можно отрегулировать высоту предохранительного механизма от перелива. Механизм находится в центре сливного устройства в виде маленькой трубочки. Поворачиваем трубку до нужного уровня, двигаем по часовой стрелке, если надо ослабляем гайку. Фиксируем положение трубочки поворотом в другую сторону.

Плюсы

Установка биде с использованием инсталляции экономит пространство, позволяя использовать биде в небольшой ванной комнате.
Большинство инсталляций отличаются универсальностью и подходят под любые подвесные биде. При этом перекладины можно переставлять по высоте, а благодаря наличию в комплектации кронштейнов конструкция может монтироваться и в углу.
Все коммуникации будут скрыты от глаз, не ухудшая дизайн помещения. Кроме того, устройство облегчает уборку санузла.
Инсталляционные системы очень долговечны и отличаются высокой прочностью. Они выдерживают нагрузку до 400 килограмм.

Инсталляция схема. Технология монтажа рамной инсталляции

Максимально ответственно нужно подойти к выбору места, так как, например, монтаж блочной конструкции производится исключительно на капитальные стены.

Если монтаж производится в квартире стандартной планировки, то лучшим местом будет ниша, в которой расположены водопроводный и канализационный стояки.

Лучше нишу изменить, разместив стояки по углам.

Для установки рамной инсталляции своими руками сначала необходимо смонтировать металлический каркас, к которому прикрепляется система слива.

Каркас может регулироваться с помощью кронштейнов, находящихся в верхней части конструкции. Каркасы являются универсальными и подходят к любым унитазам.

Высота рамы не должна превышать 145 см. Ширина каркаса не должна превышать ширины сливного бака.

Рамы выдерживают вес до 400 кг.

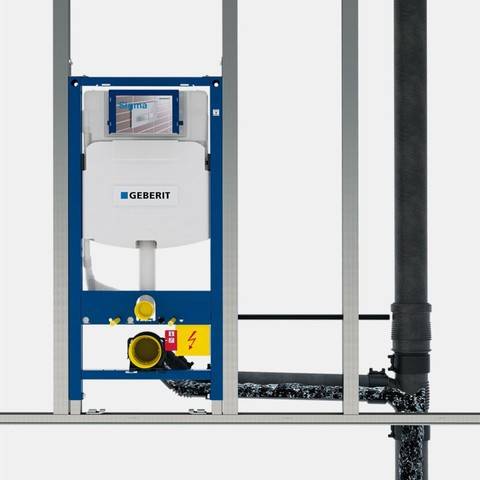

Ниже представлена схема установки инсталляции. Данная схема позволяет наглядно увидеть устройство навесного унитаза.

На следующем этапе установки подвесного унитаза своими руками, на конструкцию фиксируется сливной бак.

При креплении оборудования важно учитывать определенные нюансы:

Панель с кнопкой слива должна располагаться на высоте 1 м;
Труба канализации должна располагаться на высоте не более 25 см;
Чаша унитаза крепится на высоте 40 см.

Металлическая рама фиксируется в четырех местах. Существует два варианта крепления: 4 в стене или 2 в стене и 2 в полу.

Следующий этап – монтаж готовой инсталляции. Расположение рамы должно быть строго горизонтальным.

Сначала нужно раму приложить к стене и сделать разметку для отверстий.

Затем в отмеченных местах нужно просверлить отверстия и прикрутить конструкцию к полу. Винтами нужно отрегулировать высоту и прикрепить каркас к стене.

Теперь к сливному баку нужно подвести водопровод. Подвод может быть верхний или боковой.

Подключая бачок своими руками, не рекомендуется применять гибкий шланг, так как он обладает низким сроком службы, а поскольку вся конструкция скрывается в стене, замена шланга будет затруднена.

Лучше использовать пластиковые трубы. Бачок и трубы нужно изолировать, для предотвращения появления конденсата.

Далее, с помощью гофры унитаз присоединяется к канализации. Все стыки обязательно нужно обработать силиконовым герметиком, а затем переходить к установке фальш-стены.

Фальш-стена изготавливается из гипсокартона. Но перед изготовлением, нужно в инсталляцию вкрутить штифты для фиксации унитаза и закрыть заглушками все сливные отверстия для защиты от мусора и пыли.

Возможные проблемы

При монтаже инсталляции Geberit могут возникнуть следующие проблемы, вызванные низкой квалификацией строителей здания, отделочников, сантехников, самого домашнего мастера:

высокое расположение крестовины в канализационном стояке относительно уровня чистового напольного покрытия;
неправильная обрезка труб.

При высоко расположенной крестовине инсталляция обычно сдвигается от нее вбок для решения задачи:

в крестовину монтируются два отвода с углами изгиба 90° и/или 120°;
штатное колено разворачивается под углом 80 – 45 градусов, вставляется в собранную до этого линию из двух отводов.

Изменяя углы изгиба, тремя отводами можно соединить выходной патрубок унитаза с отверстием крестовины канализации, практически на одном горизонтальном уровне. При этом следует учесть конструкцию инсталляции.

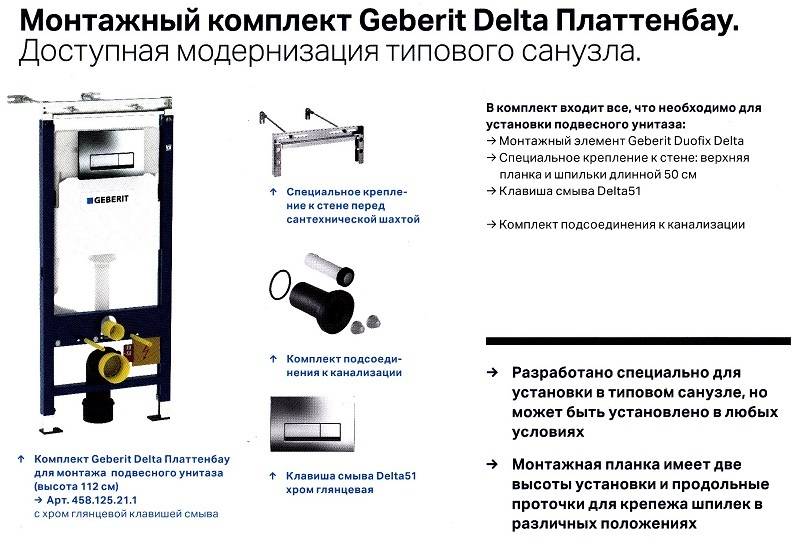

В обычной системе крепления Geberit Duofix стойки одинарные, штатное колено с гофрой (черного цвета) можно прокрутить в сторону крестовины на любой угол для стыковки с двумя другими отводами рассмотренного варианта.

В инсталляции усиленного типа используется по две стойки, длины штатного отвода недостаточно для вращения, его можно смонтировать только вертикально.

Двойная рама усиленной инсталляции не позволяет провернуть патрубок.

В этом случае вместо него используется отвод 120 градусов, как на нижнем рисунке.

При обрезании штатных патрубков – диаметр 40 мм для сливного бачка, 110 мм для канализации, следует учесть, что их длина получается разной. Слив находится ближе канализационного выпуска. Поэтому обрезать отводы из комплекта инсталляции лучше в последнюю очередь – после обшивки гипсокартоном и плиткой, непосредственно перед установкой унитаза.

Пластиковые регулировочные шпильки для крепления кнопки также обрезаются после обшивки короба плиткой.

Таким образом, монтаж системы инсталляции DuoFix производителя Geberit может производиться собственными силами. Следует избегать ошибок, придерживаться инструкции, содержащейся в каждом комплекте инсталляции.

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

Установка блочной инсталляции

Для установки потребуется инструмент:

перфоратор;
ключи нужных размеров;
маркер.

Процесс установки
состоит из нескольких шагов:

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.
