Установка жироулавливателей своими руками

Выбор для бытового использования

Прежде чем отправиться в магазин за приобретением оборудования, необходимо изучить место, где планируется его установка. Параметры этого участка позволят сократить количество вариантов при решении вопроса, как выбрать жироуловитель под мойку непосредственно в магазине или интернете (прочитайте: «Как выбрать жироуловитель для канализации – виды, различия, правила установки»).

В частности, речь идет о следующем:

• Размер внутреннего пространства под мойкой. Анализируя эти значения, необходимо учесть дополнительное расстояние до верхней панели шкафа для свободного снятия крышки, с обеих сторон от оборудования требуется место для присоединения входящей и выходящей трубы.
• Диаметр канализационной трубы, к которой будет выполняться непосредственное подключение оборудования. Отверстия жироуловителя должны иметь аналогичный диаметр, чтобы избежать приобретения дополнительных переходников.
• Количество подключаемых моек. Нужно знать для определения производительности оборудования.
• Характеристика сточной воды.
• Если в стоке будут присутствовать твердые частицы в большом количестве, то рекомендуется приобретать модель с несколькими перегородками.
• Канализационный стояк или фановая труба в непосредственной близости к месту установки оборудования. Это позволяет предотвратить срыв водяного затвора на сифоне.
• Возможность беспрепятственного обслуживания устройства, его отдельных элементов и уборки пространства после выполненных мероприятий.
• Материал, из которого изготовлен корпус. Чаще всего этот вопрос имеет актуальность для оборудования, расположенного на виду. В этом случае лучше приобрести жироуловитель для частного дома, корпус которого изготовлен из нержавеющей стали. Если оборудование планируется разместить в шкафу под мойкой, то вполне можно обойтись пластиковым изделием.
• Объем чаши мойки особенно важен, когда возникает необходимость сразу слить большое количество воды из мойки. В прилагаемой к устройству инструкции от производителя это значение указывается в качестве одной из характеристик.

Изучив все критерии выбора, можно смело отправляться в магазин за подходящим оборудованием.

Как сделать жироловку самому

При желании можно изготовить жироуловитель под мойку своими руками. Преимущество такого подхода заключается в том, что можно подобрать оптимальный размер корпуса для его удобного размещения под мойкой. Кроме того, имеется возможность рассчитать требуемую пропускную способность прибора

Ну и немаловажное значение для некоторых людей имеет экономия денежных средств. Рассмотрим поэтапно, как самостоятельно сделать уловитель жиров

Изготовление жироуловителя

Нам потребуются следующие материалы:

• листовой пластик;
• кусок пластиковой трубы диаметром 5 см;
• ПЭТ-колено для входного патрубка диаметром 5 см;
• герметик силиконовый;
• клей для пластика;
• ПЭТ-тройник для выходного патрубка диаметром 5 см.

Порядок изготовления устройства:

• Ножовкой по металлу из листов пластика вырезаются заготовки по размеру дна и стенок ящика.
• Стенки и дно склеиваются в единую конструкцию.
• Вырезаются 2 перегородки, которые должны соответствовать ширине корпуса жироуловителя.
• Внутрь корпуса вклеивается первая перегородка, верхний обрез которой соответствует уровню стенок. Перегородка должна располагаться выше дна. Под ней будет протекать вода во вторую камеру.
• Монтируется вторая перегородка, которая вплотную прилегает ко дну. Ее высота должна быть на треть меньше высоты стенок. Вода будет проходить над этой перегородкой.
• В передней стенке корпуса проделывается отверстие для входного патрубка. Данное отверстие должно быть на 4-5 см выше выходного отверстия.
• Во входное отверстие вставляется ПЭТ-колено, которое заделывается силиконовым герметиком. Колено чуть позже будет стыковаться со стоком мойки, поэтому заранее продумайте способ соединения.
• На противоположной стенке корпуса проделывается выходное отверстие, в которое изнутри вставляется ПЭТ-тройник. С двух сторон к тройнику крепится пластиковая труба. Один ее конец должен находиться вблизи дна, а второй — подниматься к самой крышке.
• Из пластика вырезается крышка по размерам корпуса. Она должна обеспечивать герметичность, но легко сниматься для проведения очистительных работ.
• Проверяется герметичность устройства. Для этого в жироуловитель заливается вода на такой уровень, чтобы она начала выливаться через выходной патрубок.

После проверки устройство подключается к сливной магистрали.

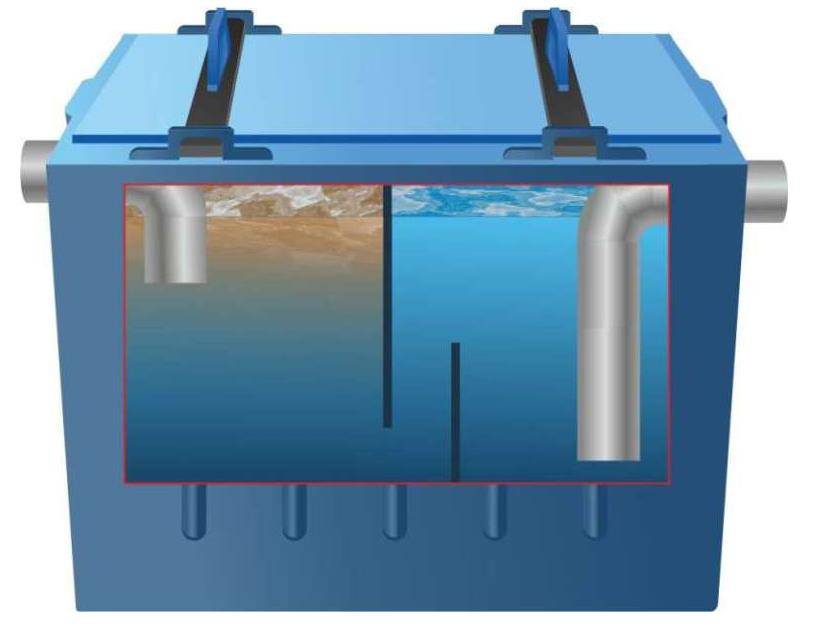

Конструкция самодельного жироуловителя

Врезка устройства в систему

Прежде всего, необходимо определиться с местом установки жироуловителя. Если монтируется бытовой прибор, то он обычно располагается под мойкой или возле мойки. Ловушка для жира врезается в сточную трубу непосредственно после мойки, перед выходом в канализацию.

Необходимо убедиться, что жироуловитель установлен строго горизонтально, без наклонов. В противном случае вода будет переливаться через край корпуса.

Все места соединений патрубков жироуловителя со сливом заделываются силиконовым герметиком.

Проверка работы устройства

После окончания монтажа необходимо проверить качество отделения жира от воды. Для этого нужно открыть подачу воды, а затем вылить около 50 г растительного масла в мойку. Через время следует снять крышку жироуловителя и убедиться в том, что масло осталось внутри прибора. В этом случае считается, что устройство работает нормально.

Периодически необходимо проводить обслуживание уловителя. Для этого снимается верхняя крышка, после чего удаляется накопившийся внутри прибора слой жира.

Ручная очистка жироуловителя

Установив в своем доме самодельный жироуловитель, вы обеспечите чистоту стоков в канализацию. Этими действиями вы не только улучшите экологическое состояние окружающей среды, но и избавитесь от засоров в канализационных трубах.

Правила эксплуатации

При использовании жироуловителя под мойку для дома необходимо соблюдать несколько определенных правил, которые позволят добиться максимальной эффективности в работе оборудования, предотвратят потоп и появление неприятного запаха на кухне.

В частности речь идет о следующем:

• В водяных стоках не должны присутствовать минеральные и синтетические масла.
• Не рекомендуется подключать оборудование к унитазу.
• Запрещено устанавливать перед жироуловителем насос, чтобы избежать образования эмульсии, которая плохо уходит в осадок.
• Входную трубу следует располагать на минимальном расстоянии от мойки и под уклоном не меньше 2 градусов.
• Очищенная вода должна сразу уходить в канализационную систему.
• Рекомендуется подключать оборудование в шахте вентиляционной системы (при наличии соответствующего отверстия в стене или потолке).

Пошаговая инструкция установки жироуловителя

1. Подготовка необходимого пространства.
2. Если детали поставляются отдельно-установка выводящей и подводящей трубок (необходима предварительная смазка силиконом).
3. Прикручивание необходимых переходников.
4. Внедрение корпуса прибора на отведенное место.
5. Обработка герметизирующим составом всех мест соединения с сифоном и канализацией, соединяемых с прибором.
6. Подсоединение всех труб и затвердевание герметика.
7. Соединение воздуховода со стояком канализации, если он есть.
8. Проверка герметичности корпуса жироуловителя и присоединений трубок с помощью открытой воды.
9. Отсутствие протеканий свидетельствует о готовности прибора к работе.

Где можно установить сепаратор жира ↑

Есть два варианта установки жироуловителей – в помещении или на улице. Производители приборов нередко выбирают определенную «специализацию» и изготавливают устройства одного типа – для монтажа внутри или снаружи здания.

Пластиковый сепаратор жира

Модели для установки внутри помещений ↑

Модели для монтажа внутри помещений могут быть установлены на кухне, в отдельной комнате или даже в подвале. Выбирать место расположения следует, исходя из соображений удобства эксплуатации и обслуживания. Идеальный вариант – установка жироуловителя под мойку, но в некоторых случаях это невозможно.

Не последнюю роль в выборе места играет и вопрос пожарной безопасности. Если невозможно смонтировать прибор на достаточном расстоянии от источников открытого огня, лучше не рисковать.

Чистка жироулавливателя

Особенности эксплуатации уличных жироловок ↑

Уличные жироуловители отличаются более высокой производительностью, чем те, которые предназначены для установки под мойкой. Их изготавливают из стеклопластика или нержавеющей стали и закапывают в грунт. Хорошо себя зарекомендовали модели серии СТК.

Технология монтажа довольно проста, но предусматривает трудоемкие работы – рытье котлована, бетонирование и т.п. Поэтому установку жироуловителя на улице лучше поручить профессиональным мастерам. Также стоит позаботиться о дополнительных устройствах, облегчающих эксплуатацию сепараторов, например, специальных датчиках, которые контролируют уровень отложений.

Конструкция жироуловителя для установки на улице

Критерии выбора жироуловителя под мойку

Для приобретения действительно качественного оборудования при выборе вы должны уделить внимание таким важным параметрам, как:

• мощность;
• место будущей установки;
• материалы, из которых изготовлен прибор.

Остановимся на каждом параметре более детально. С точки зрения мощности все современные модели могут сильно отличаться. К примеру, производительность приборов бытового назначения достигает 2 литров в секунду, но не больше. В те устройства, которые способны справляться с большими объемами нечистот, относятся уже к моделям промышленного назначения. Помимо того, бытовые жироуловители обычно не оснащаются описанными выше датчиками слежения – такая дополнительная опция присуща больше промышленным агрегатам.

По этой причине приходится самому следить за объемами жира. Заметим, что современные модели комплектуются инструкциями изготовителя, где должны быть четко указаны необходимые срок очистки.

Идем дальше. По способу своего монтажа жироуловитель под мойку (если рассматривается внутренняя площадь жилища) можно устанавливать:

• В подвальном помещении;
• В отдельном помещении;
• Под кухонной мойкой.

Сегодня продаются также комбинированные модели жироуловителей (их можно устанавливать в любом подходящем месте), однако встречаются они нечасто, да и стоят при этом, по всей видимости, гораздо больше обычных бытовых «ловушек».

Что же касается материала, использованные для изготовления описываемых в статье приборов, то в качестве такового может выступать:

• стеклопластик;
• ПП, ПЭТ;
• нержавеющая сталь.

Если говорить о помещениях, то в них зачастую используются именно пластиковые модели жироуловителей, которые обладают следующими преимуществами.

Что же касается жироуловителей из стеклопластика, то они, если сравнивать с пластиковыми, будут стоить, конечно, дороже, поскольку их можно использовать не только внутри  помещения, но и снаружи. Еще этот материал более прочный, чем пластик, а весит при этом меньше. Его хорошо чистить. Еще он отличается повышенной стойкостью к воздействиям окружающей среды и разного рода химических веществ.

Наконец, изделия из «нержавейки» стоят гораздо дороже любого и перечисленных выше. Что неудивительно, ведь данный материал отлично зарекомендовал себя исключительно с лучшей стороны. Он гигиеничен, не ржавеет, имеет длительный эксплуатационный срок, а использовать его можно вне зависимости от конкретных климатических условий.

Расчёт основных параметров

Вычислению обязательно подлежат габариты корпуса жироуловителя, которые влияют на работоспособность приспособления.

Простой расчёт объёма ёмкости под жироуловитель подразумевает использование формулы Р=nхPs. Р — это производительность устройства, выраженная в л/с, n — количество раковин на кухне, а Ps — скорость, с которой вода протекает по системе водоснабжения. Последний показатель обычно равен 0,1 л/с.

Допустим, на кухне установлена только одна раковина. В таком случае расчёт проводят следующим образом:

1. Вычисляют производительность жироуловителя (Р=1х0,1=0,1 л/с).
2. Определяют объём агрегата, воспользовавшись формулой V=60хPхt, где t — это среднее время оседания жира, равное примерно шести минутам. В итоге получают 36 л (V=60х0,1х6=36 л).
3. Подбирают габариты ёмкости под жироуловитель. Для этого объём устройства из литров переводят в м³. Получается, что 36 л — это 0,036 м³. После этого находят цифры, в результате умножения которых образуется нужный показатель. 0,036 м³ можно получить, если умножить 0,3 м на 0,3 м, а затем ещё на 0,4 м. Перечисленные показатели — это и есть параметры тары для жироуловителя. В качестве высоты можно использовать как 0,3 м, так и 0,4 м.

Жироуловителя объёмом 36 л достаточно, если на кухне установлена только одна раковина

Как делать очистку жироуловителя?

Бытовые устройства, установленные внутри дома, очищаются ручным способом. Для этой цели сепараторы комплектуются специальной лопаткой. Процесс этот довольно простой, не занимает много времени, но несколько неприятный. Алгоритм действий следующий:

1. Открываем верхнюю крышку.
2. Собираем лопаткой скопившийся жир. Следует заметить, что отходы жиров при разгрузке жироуловителей подлежат обязательной утилизации, но эти нормы на бытовые устройства пока не распространяются.
3. Проверяем патрубки и, если необходимо, удаляем из них скопившиеся крупные частицы.
4. Удаляем со дна скопившийся осадок. Чистить можно с использованием любого моющего средства.
5. Промываем систему горячей водой, позволит удалить из труб частицы жира и масла, способные привести к засорению.
6. Закрываем крышку и продолжаем дальнейшую эксплуатацию сепаратора.
7. Для откачки скопления жиров с уличного сепаратора потребуется привлечение спецтехники.

Чистка должна проводиться регулярно, в противном случае велика вероятность засора системы.

Как сделать жироуловитель под мойку своими руками? Имея небольшой запас времени и терпения, несложно сделать из подручных материалов самодельный простой сепаратор для мойки на кухне. В данном случае можно обойтись без чертежей. Для изготовления нам понадобится:

• пластиковый ящик с крышкой, объемом около 40 литров;
• тройник и колено ПЭТ Ø 50 мм;
• труба Ø 100 мм (ее длина должна быть примерно 2/3 от высоты корпуса);
• патрубок Ø 50 мм (такой же длины) у него должно быт монтажное расширение и резиновая манжета.

Из инструментов и расходников следует приготовить:

• лобзик (лучше электрический);
• герметик;
• наждачную бумагу;
• резиновую уплотнительную ленту на клеевой основе.

Когда все готово, приступаем к процессу изготовления, действуем по следующему алгоритму:

1. На противоположных торцах ящика делаем отверстия Ø50 мм. От верхнего края ящика до отверстий должно быть примерно 50 мм. Не забываем почистить края наждачной бумагой.
2. Устанавливаем под одним из отверстий торцом трубу Ø 100 мм и приклеиваем ее таким образом, чтобы ее нижний край не доставал до дна ящика примерно 30-40 мм.
3. Как только клей высохнет, устанавливаем патрубок Ø 50 мм, внутрь ранее приклеенной трубы. При этом нижний край патрубка должен быть выше нижнего края трубы примерно на 50мм.
4. К верхнему концу патрубка подключаем тройник, один его свободный конец заводим в отверстие, второй будет направлен вверх, и играть роль вентиляции. Производим монтаж вводного колена.
5. Все щели и места соединений замазываем силиконовым герметиком.
6. В местах соединения крышки и короба наклеиваем уплотнительную ленту.
7. Закрываем крышку, ждем пока застынет силиконовый герметик, после этого можем подключать жироуловитель.

Устройство и принцип работы жироуловителя

В промышленном производстве имеются уникальные технологии, которые становятся основой для создания чертежей жироуловителя под мойку своими руками.  Санитарные нормы и правила использование отходов в бытовых и промышленных целях являются едиными и обязательными к исполнению.  Укажем основные моменты негативного влияния жирных компонентов на работу канализации:

• В процессе остывания, внутри канализационных труб, жирные вещества превращаются в хлопьеподобные материалы, которые затрудняют проходимость жидкости и не позволяют обеспечивать качественный водоотвод сточной жидкости.
• Жирные материалы со временем образуют едкий запах, создавая зловоние внутри помещения.
• Со временем, если не устранять засоры, трубы приходят в негодность и есть шанс их разрушения.

Как видно, в худшем случае произойдёт разрушение канализационных труб, которые приводят к дорогостоящему ремонту, и вы можете для предупреждения этих факторов создать жироуловитель под мойку своими руками из ведра или из другого материала.  Чаще всего для конструкции используют какую-либо емкость, которая имеет полностью герметичный вариант исполнения, а также крышку съёмного вида. Корпус изготовлен из неразлагающегося материала (пластик), имеется несколько отделений. К крайним частям секции осуществляется подвод в виде патрубковых труб, которые в свою очередь врезаются в единую систему водоотведения. Монтаж жироуловителя производится в месте нахождения основной конструкции мойки.

Нюансы выбора и использования

Чтобы устройство работало четко и надежно защищало трубы от засоров, важно правильно подбирать жироуловитель для кухни. Для быта достаточно иметь прибор с производительностью 0,1-2 литра стоков за секунду

Если же речь идет об очищении ресторанных стоков или труб на предприятиях, где производят продовольственные жиросодержащие продукты, никак не обойтись без солидных промышленных жироловок.

Мощности производства продукции из молока оснащают насосами, откачивающими стоки, датчиками, контролирующими заполнение емкости.

Гниющие жировые отходы с исходящим от них тошнотворным специфическим запахом, увы, стали своеобразной «визитной карточкой» моек общепита в российских городах. Хотя реально решает проблему установка жироуловителя HYDRIG, работающего в автоматическом режиме.

Многие модели устройства выводят жиры в спецконтейнер, благодаря чему их обслуживание займет 1-2 минуты в день. И не будет никакого запаха.

Очищая установленные жироуловители под мойку, стоит проверить патрубки и удалить оттуда крупные частицы. Осадок на дне можно устранить, используя любое моющее средство. Не помешает время от времени промывать канализацию водой высокой температуры, предупреждая засоры.

Как рассчитать производительность?

При выборе жироуловителя для установки под кухонную мойку или изготовлении агрегата своими руками необходимо определиться с желаемыми техническими параметрами. Главной характеристикой является пиковый сброс, т.е. объем жидкости, который прибор может пропустить за один раз.

Для обычной квартиры или небольшого частного дома подойдет приспособление, у которого этот показатель составляет 30-40 л/с. Если речь идет об установке промышленной конструкции, то расчет технических параметров лучше доверить профессионалам.

Если же планируется приобретение бытового устройства, то можно использовать простую формулу для расчета:

Рассмотрим на примере, как рассчитать производительность сепаратора жира. Если будет подсоединена одна мойка, то Р=1×0,1=0,1 л/с, т.е. для кухни достаточно бытовой модели с минимальной производительностью.

Исходя из полученных данных, можно выяснить необходимый объем контейнера. Формула расчета:

Пример расчета нуеобходимогоо объема, если производительность составляет 0,1 л/с: V=60×0,1×6=36 л.

Определив необходимый объем, можно подобрать готовое изделия или рассчитать габариты самодельного агрегата. Лучший вариант для жироловки под мойку производительностью 0,1 л/с и объемом 36 л – это емкость 0,3×0,3×0,4 м.

При выборе резервуара не принципиально, будет высота составлять 0,3 или 0,4 м. На основе полученных данных можно разработать эскиз, схему и чертеж.

Разновидности жироуловителей

По материалу изготовления, улавливающие жир, приспособления можно разделить на три группы:

• пластиковые;
• стеклопластиковые;
• стальные (оцинкованные и нержавейка).

У каждой разновидности есть свои преимущества и недостатки. Они отличаются прочностью, долговечностью и стоимостью.

Пластик. Жироловки для бытового использования обычно производят из пластмассы. Это легкий, долговечный и недорогой материал, которому страшна коррозия и химические вещества. К преимуществам пластика также можно отнести незатейливость ухода, а к минусам – слабую устойчивость к механическим повреждениям.

Существует модификации разных конфигураций, объемов, с различной пропускной способностью. Их приобретают для монтажа в небольших квартирках, приватных домах, небольших ресторанчиках, кафе, пабах. Отлично показали себя отечественные пластмассовые отстойники жира «Пятый элемент».

Стеклопластик. Данный вариант подходит для автономных канализационных систем заведений общественного питания, промышленных предприятий или больших частных домовладений, где необходим прибор с большой пропускной способностью. Основное достоинство емкостей из стеклопластика состоит в высокой устойчивости к внешним механическим и химическим воздействиям.

Материал настолько крепок, что оборудование можно ставить вне помещения. Стеклопластиковые сепараторы характеризуются небольшим весом, простотой монтажа, использования и чистки.

Сталь. Чаще жироуловители изготавливают из нержавейки, из оцинкованной стали – редко. Достоинства материала неоспоримы: сталь прочная, стойкая к механическим повреждениям и химическому воздействию. Приспособления из нержавеющей стали дороже, но отличаются и лучшим качеством, чем устройства из оцинкованной стали.

Нержавейка обладает приятным внешним видом, поэтому такие сепараторы можно ставить не только непосредственно под мойку, но и на некотором расстоянии от нее. Данные изделия невосприимчивы к коррозии, поэтому могут служить несколько десятков лет без ремонта. К минусам стоит отнести относительно большой вес. К тому же, стальные отстойники жира устанавливать сложнее, чем пластиковые и стеклопластиковые.

При выборе прибора для конкретной кухни необходимо уточнить приоритеты и ориентироваться на условия применения.

Область применения

По применимости сепараторы бывают промышленные и бытовые.

Промышленные жироуловители имеют более сложное строение и применяются в производственных цехах предприятий, технологические или сточные жидкости которых содержат различные жиры и масла, от чего обязательна очистка воды перед сбросом в канализацию. Санитарные нормы обязывают предприятия общепита устанавливать жироулавливающее оборудование. В системе очистных конструкций промышленных предприятий жироуловители устанавливаются после установки первичной очистки воды стоков.

Аналогичное оборудование меньших размеров защищает сеть внутренней канализации сервисных организаций. Для квартир и частных домов производятся бытовые сепараторы.

Разновидности фильтров, улавливающих жир

Для вытяжки можно использовать две разновидности приборов, они могут быть жиропоглощающими или угольными. Последние виды выполняют тонкую очистку, удаляют запах, пар или вредный газ. Основным веществом, входящим в состав такой модели, является активированный уголь. Если вытяжная система отводит воздух, то такие фильтры не используют.

Жировой фильтр выполняет грубую очистку, удерживает жир или копоть, он служит хорошей защитой внутренних элементов вытяжки, это позволяет сделать систему более долговечной. Такой элемент улавливания жира разделяется на три вида.

1. Существуют модели одноразового использования, они могут быть бумажными, синтепоновыми или флизелиновыми. На поверхности прибора стоят специальные отметки, которые исчезают при необходимой замене фильтра.
2. Акриловый вид является многоразовым, его подвергают мойке около одного раза за месяц с помощью мыльной слегка теплой водой. Отжимать элемент запрещается, так как его можно повредить.
3. Алюминиевый фильтр также можно мыть или чистить, то есть он также считается многоразового использования.
