Устройство и принцип работы насосной станции

Лучшие насосные установки для дома

Станция водоснабжения компании ESPA Aquabox модификации 350 TP 15 4 M позволяет полностью забыть о неравномерной подаче жидкости

Изучив отзывы потребителей, мы составили рейтинг лучших насосных станций для загородного дома. Чтобы вам не пришлось узнавать, сколько стоит та или иная установка, мы приводим приблизительные цены:

1. Станция водоснабжения компании ESPA Aquabox модификации 350 TP 15 4 M позволяет полностью забыть о неравномерной подаче жидкости. Особая конструкция насоса и современная автоматика обеспечивают постоянное давление в системе и комфортное водоснабжение. Помимо обеспечения дома водой данный агрегат в состоянии решать задачи полива огорода в нужных вам режимах. Для выполнения контроля над параметрами полива используется ультрасовременная автоматика. В случае аварийного отключения установки из-за работы «на сухую», снижения уровня воды, завоздушивания системы агрегат самостоятельно запуститься через определённое время. Если вы собираетесь куда-то уезжать, то можете установить временные параметры работы станции. Технические характеристики:
   • поверхностная установка (вертикальный монтаж);
   • может поднимать воду с глубины не более 8 м;
   • автоматическое управление;
   • предельный напор – 42 м;
   • производительность 3,6 м³/ч;
   • в системе используется поплавковый механизм (гидроаккумулятор отсутствует);
   • цена – 804 у.е.

1. Многочисленные положительные отзывы получила насосная станция марки ESPA ACUAPLUS модель 5M N . Агрегат способен одновременно обслуживать несколько точек водопотребления. Это оборудование обеспечивает равномерное давление в системе независимо от количества точек потребления. Прибор способен своевременно и чётко реагировать на любые изменения рабочей среды. Для обеспечения длительного бесперебойного использования станция имеет несколько степеней защиты. Технические характеристики:
   • насос устанавливается в скважине или колодце, а автоматика – в помещении, что обеспечивает бесшумную работу;
   • глубина погружения доходит до 20 м;
   • система полностью автоматизирована;
   • напор жидкости – 40 м;
   • производительность – 3 кубометра в час;
   • гидробак отсутствует;
   • цена – 600 у.е.

1. Для водоснабжения загородного дома как нельзя лучше подходит насосная станция известного бренда Grundfos модель CMB 3-46 . Это замечательный агрегат с профессиональными характеристиками. Все детали выполнены из нержавеющей стали. Данная насосная установка – это полностью автоматизированный комплекс водоснабжения. Используемые автоматические режимы работы способны обеспечивать равномерную подачу воды даже нескольким потребителям. Технические характеристики:
   • поверхностный насосный агрегат;
   • подъём жидкости с глубины 15 м;
   • предельный напор воды – 35 м;
   • производительность – 3 куба в час;
   • объём гидроаккумулятора из нержавеющей стали составляет 60 л;
   • цена – 580 у.е.

1. Ещё одна насосная установка бренда Grundfos модификация CMBE 1-75 имеет некоторые особенности использования, которые вам стоит учитывать при её выборе. Так, если прибор подключить к системе обратного осмоса, то это может вызвать частое включение и отключение установки, что может привести к перегреву обмотки электродвигателя. Именно поэтому для загородного дома или дачи не стоит использовать обратноосмотические системы очистки водной среды. Технические характеристики:
   • агрегат поверхностного типа;
   • управляется автоматикой;
   • качает воду с глубины 15 м;
   • максимальный напор жидкости – 44 м;
   • производительность – 2 кубометра в час;
   • гидробак не входит в комплектацию;
   • цена – 900 у.е.

1. Более приемлемая стоимость у насосного агрегата марки Espa Tecnoplus модель 25 4M . Это сравнительно недорогой надёжный прибор, который обеспечивает стабильное давление в системе. Однако выбор этого устройства лучше делать для домов с круглогодичным использованием, поскольку осуществлять слив воды из системы на зимнюю консервацию довольно сложно. Для монтажа станции необходимо отдельное помещение. Технические характеристики:
   • установка поверхностного типа;
   • поднимает воду с глубины 15 м;
   • предельный напор – 40 м;
   • производительность – 7,2 кубометра в час;
   • для защиты от гидроударов стоит компенсатор;
   • гидробак в комплектацию не входит;
   • цена – 750 у.е.

Что такое бытовая насосная станция

Станции водоснабжения автоматические представляют собой комплекс оборудования для откачивания воды из источника, её подачи в водопроводную сеть и поддержании в ней требуемого давления. Они очень востребованы в частных домовладениях, на дачных и приусадебных участках.

Из чего состоит

Основные элементы насосной станции показаны на этой картинке:

Насосная станция: основные элементы

Само устройство состоит из:

• Самовсасывающего поверхностного насоса с электромотором;
• Гидроаккумулятора (накопительного бака);
• Реле давления;
• Соединительного гибкого шланга;
• Блока управления.

Принцип работы

Расскажем подробнее о станции автоматического водоснабжения – как работает, что нужно учесть при её подключении и эксплуатации.

Упрощенно схема функционирования оборудования выглядит примерно так:

• Насос через всасывающий патрубок качает воду из источника;
• Вода подается в накопительный бак – гидроаккумулятор, состоящий из внешнего жесткого корпуса и внутренней резиновой емкости для воды;
• Объем жидкости, которую он может принять, ограничен не только вместительностью бака, но и уровнем давления в нем;
• Давление, при котором насос включается и отключается, устанавливается своими руками на специальном реле;

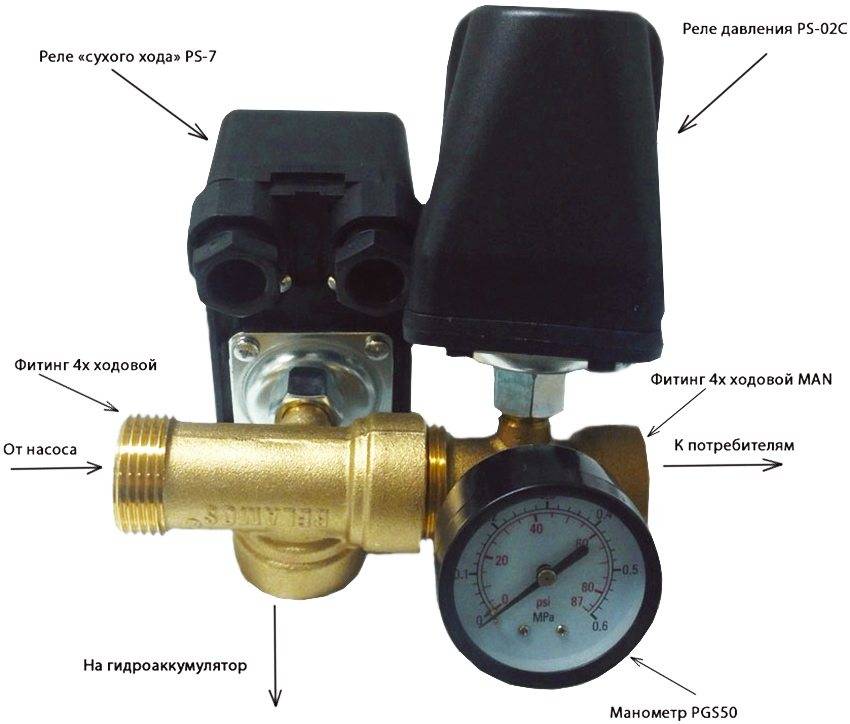

Реле давления и реле сухого хода повышают эффективность работы оборудования

• При неработающем насосе вода поступает в систему из гидроаккумулятора до тех пор, пока давление в нем не достигнет минимального установленного уровня;
• Как только это происходит, реле давления включает насос, и он качает воду в бак до достижения максимального давления.

Состояние внутренней емкости при минимальном и максимальном давлении

Объем гидроаккумулятора может быть разным. Его подбирают с учетом того, в каком режиме будет использоваться вода, и в зависимости от необходимого минимального её запаса.

Чем больше потребляемый объем, и чем чаще будут происходить включения кранов и приборов, тем больше должна быть и емкость бака. Это позволит уменьшить количество включений и выключений насоса в единицу времени, продлит срок его службы, и ремонт станций автоматического водоснабжения потребуется нескоро.

Гидроаккумуляторы разной емкости

Большой накопительный бак стоит выбрать и в том случае, если случаются частые перебои с подачей электроэнергии, без которой насос не работает. Запаса воды в нем при экономном использовании хватит надолго.

Насосы на такие станции устанавливаются разных типов.

Самые распространенные – центробежные и вихревые:

1. Первые более «выносливые», так как могут перекачивать воду с механическими включениями размером до 1 мм.
2. Устройства вихревого типа гораздо требовательнее к качеству перекачиваемой жидкости. Размеры содержащихся в ней твердых частиц не должны превышать 0,1 мм.

Основной недостаток поверхностных насосов – это небольшая глубина всасывания. Они могут подавать воду только из неглубоких скважин и колодцев. Однако эту проблему помогает решить выносной эжектор – специальное устройство, ускоряющее поток жидкости за счет разности давлений.

Так как станции автоматического водоснабжения и их ремонт обходятся недешево, эти нюансы нужно учитывать при покупке, при необходимости оснащая систему дополнительными фильтрами

Также стоит обратить внимание на наличие в комплекте оборудования обратного клапана – он есть не у всех моделей. Обратный клапан устанавливается на всасывающем трубопроводе перед насосом, чтобы вода при его отключении не вытекала из системы обратно в источник

Схема подключения

Если вы хотите узнать, какими характеристиками обладает та или иная станция автоматического водоснабжения – инструкция вам в помощь.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

• Сборка и установка эжектора.
• Герметичное закрепление оголовка.
• Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

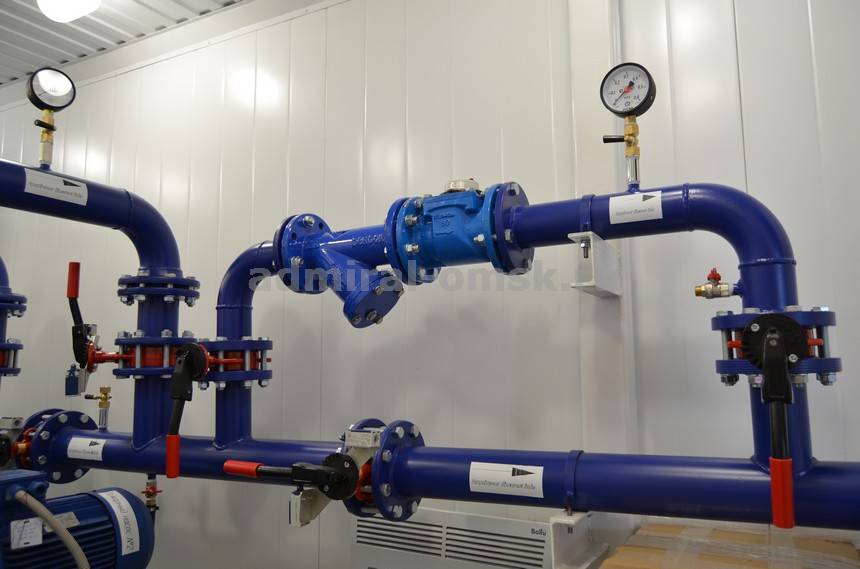

2. Режимы работы и назначение насосных станций второго подъема.

Этот тип НС подает воду, прошедшую очистку, из резервуаров в водопроводы и распределительную сеть.
НС 2-го подъема работают в одном из двух режимов водоподачи: постоянном и переменном. Ступенчатая водоподача осуществляется работой различного количества насосов в разное время в течение дня. При наличии в системе водоснабжения водонапорной башни в часы с потреблением воды меньшим, чем ее подача насосами, излишки перенаправляются в башню, где накапливается запас. Расходование запаса происходит в периоды максимального потребления воды, когда водоподача насосами меньше, чем ее расход в системе.

В незаглубленных насосных станциях второго подъема машинный зал устраивается таким образом, чтобы его пол располагался на одном уровне с поверхностью земли, а в полузаглубленных – на 2-3 м ниже.

Незаглубленные НС просты и экономны в сравнении с полузаглубленными, однако иногда не могут гарантировать положенную высоту всасывания насосов, подходящую эксплуатацию трубопроводов и удобство в их прокладывании.

Полузаглубленные НС 2-го подъема позволяют облегчить коммуникацию между трубопроводами, обеспечив работу насосов под заливом, т.е. уровень воды в приемной камере выше уровня размещения насоса, или с малой высотой всасывания, но чаще всего строительство здания НС при таком способе немного дороже строительства незаглубленных насосных станций.

Чем хороша насосная станция без гидроаккумулятора

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Среди минусов системы можно выделить:

• Низкий напор воды;
• Большие размеры бака;
• Трудность установки;
• Накопительный бак надо устанавливать выше уровня насоса;
• При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.

Эжекторные насосы Ebara

Японская компания выпускает отличные самовсасывающие насосы Ebara JEXM, которые можно использовать для:

• водоснабжения;
• подачи воды из неглубоких скважин и колодцев;
• повышения давления и пр.

Также модель JEXM можно применять для полива садовых участков, организации автономного водоснабжения, в качестве подпиточных устройств или установок для тушения пожара.

Оборудование от японского производителя работает с чистой или технической водой без посторонних частиц и волокон. Насосы выполнены из нержавеющей стали, благодаря чему обеспечивается их длительная и бесперебойная работа.

Разновидности насосов

Отличаются водопроводные станции друг от друга типами насосного агрегата. Это главная часть системы, выполняющая всю основную работу. Именно поэтому упор необходимо сделать именно на выбор насоса для станции водоснабжения частного дома.

1. Самовсасывающие насосы. Обладают большой мощностью и способны поднимать воду с глубины 8-11 м. Не «захлебываются» в условиях загазованности жидкости. Основным недостатком является шумность прибора. Для создания уюта в жилом здании, такой насос необходимо изолировать в отдельном помещении.
2. Многоступенчатые насосные агрегаты. Такой насос обеспечит подъем воды с глубины до 9 м. При сравнении со самовсасывающими, выявлен более низкий уровень шума при работе устройства, а также заметна разница в подаче жидкости. У многоступенчатых насосов показатель расхода воды значительно выше. Минусом является усложненная конструкция прибора, что сказывается и на повышенной цене устройства.
3. Вихревые насосы. Такой аппарат можно устанавливать при достаточно высоком зеркале воды. Показатель уровня залегания грунтовых вод не должен превышать 6 м. Насос такого типа способен создавать большой напор жидкости в системе водопровода.

Также поверхностные насосы различаются по типу устройства эжектора. Конструкции встречаются с встроенным и выносным прибором.

Модели со встроенным эжектором используют при залегании воды не больше 7 метров. Такие насосы могут поднимать воду с повышенной концентрацией минеральных солей, газов и частиц размером до 2 мм. Способны создавать большой напор. Забор воды осуществляется с помощью армированного шланга, конец которого погружается в источник. Как правило, насос такого типа оснащен фильтром грубой очистки, который исключает попадание в корпус песка и других крупных загрязнителей.

Центробежный поверхностный насос со встроенным эжектором

Насосы с выносным эжектором способны перекачивать воду с глубины до 40 м. При этом диаметр скважины не должен быть меньше 100 мм. Обязательным условием монтажа такого аппарата является дополнительная установка фильтрационной системы. Такие модели устанавливают в случае, когда источник воды находится в удалении от насосной станции.

Самовсасывающий насос с выносным эжектором

Долговечность, бесшумность и стабильность работы водопроводной системы зависят от материала, из которого выполнен корпус изделия:

• нержавеющая сталь – увеличивает стоимость изделия, улучшает эстетический вид станции, не влияет на качество перекачиваемой жидкости, но не обладает шумоизоляцией;
• чугун – обязательным условием является нанесение антикоррозионного слоя, радует хорошим уровнем изоляции звуков;
• пластик – практически бесшумный, исключена возможность появления коррозии и присутствия ржавчины в воде.

Основные принципы работы устройства

Насосная станция с накопительным баком

Вода накачивается из скважины в водонапорный бак, установленный на чердаке или в достаточно высокой точке дома. Специальный поплавок регулирует уровень воды в баке и работу насосной станции.

Водяной накопитель насосной станции

Когда бак набирается, устройство автоматически перестает накачивать воду и переходит в режим ожидания. На сантехнические приборы вода поступает из водонапорного бака самотеком, под естественным напором.

Минусы системы — слабый напор, риск подтопления.

Плюс системы — остаться без запаса воды даже при отключении электричества невозможно. Расход энергии в этом случае минимален.

Насосная система с гидроаккумулятором

Гидроаккумулятор это усовершенствованный, обычно стальной накопительный бак, имеющий не слишком сложную конструкцию. Основная задача гидроаккумулятора это регулировка давления в системе и накопление воды. В некоторых моделях накопительная емкость гидроаккумулятора составляет до 500 литров. Обычный объем водонапорного бака гидроаккумулятора 20-100 литров.

Насосная станция с гидроаккумулятором

Устройство гидроаккумулятора следующее. Две, разделенные мембраной, камеры, в одной из которых находится сжатый воздух, во второй — вода, накачиваемая насосом.

Таким образом, вода постоянно находится под давлением, даже если насос в данный момент не работае. Разумеется, насос и не должен постоянно работать, иначе он выйдет из строя). Напор воды обеспечивается гидроаккумулятором.

Автоматический пуск и отключение насоса осуществляется при помощи реле давления. И при помощи механизма гидроаккумулятора, напор в магистрали остается прежним, независимо от работы насоса.

Техническое обслуживание гидроаккумулятора

Осуществляется не реже 1 раза в месяц. При помощи манометра измеряется давление в баке и, при необходимости, подкачивается воздух в напорную систему.

2 раза в год мембрану необходимо доставать и промывать с содой.

Недопустимо допускать загрязнение гидроаккумулятора, попадания в него грязи, поскольку это влечет за собой загрязнение всей системы водоснабжения в целом.

Плюсы системы. Хороший напор воды, современная система.

Минусы. Требуется слишком частое техобслуживание, что влечет за собой износ оборудования. В простом напорном баке ломаться нечему. В гидроаккумуляторе имеются детали, выход которых из строй критичен для системы в целом. Простой прорыв мембраны делает всю систему полностью бесполезной. При некоторой автономии и удаленности от других поселений и магазинов специализированного сантехнического оборудования, это может стать неразрешимой проблемой.

Накопительные баки ругают за возможность затопления, что особенно неприятно, промокнет весь дом. Но что произойдет, если из строя выйдет бак с водой под давлением?

Монтаж насосной станции в частном доме

Примечание. Если накопительный бак, присоединенный к простому насосу или как часть системы с накопительным баком и распределением воды самотеком, можно располагать только на чердаках, то бак гидроаккумулятора может быть расположен в любом месте. Это довольно удобно, поскольку укреплять помещения верхних этажей для безопасного размещения бака на 500 литров, очень сложная задача.

Эжекторные насосы

Эжектор насосной станции может иметь как внутреннее, так и внешнее расположение.

Модели со встроенным эжектором неспособны поднимать воду с глубины более чем 7-8 метров (как правило, в средней полосе России, уровень водоносного пласта находится на 4-5 метрах).

Выносной эжектор насосной станции

Такие модели отличаются повышенной устойчивостью к воде с содержанием минеральных солей и песка до 2 мм. Устойчивость к механическим повреждениям и неприхотливость к качеству воды делают модели со встроенным эжектором весьма востребованными.

Насосные станции с внешним эжектором предназначены для поднятия воды из колодцев глубиной от 9 м и до 45. Главным элементом насосной станции с выносным эжектором является поверхностный насос с эжектором и обратным клапаном. Такой насос может легко поставлять воду с глубины до 45 метров. Модели с выносным эжектором подходят для скважин, шириной не менее 100 мм.

Схема основных частей насоса

Такие станции обязательно оборудованы сетчатым фильтром, который отфильтровывает примеси.

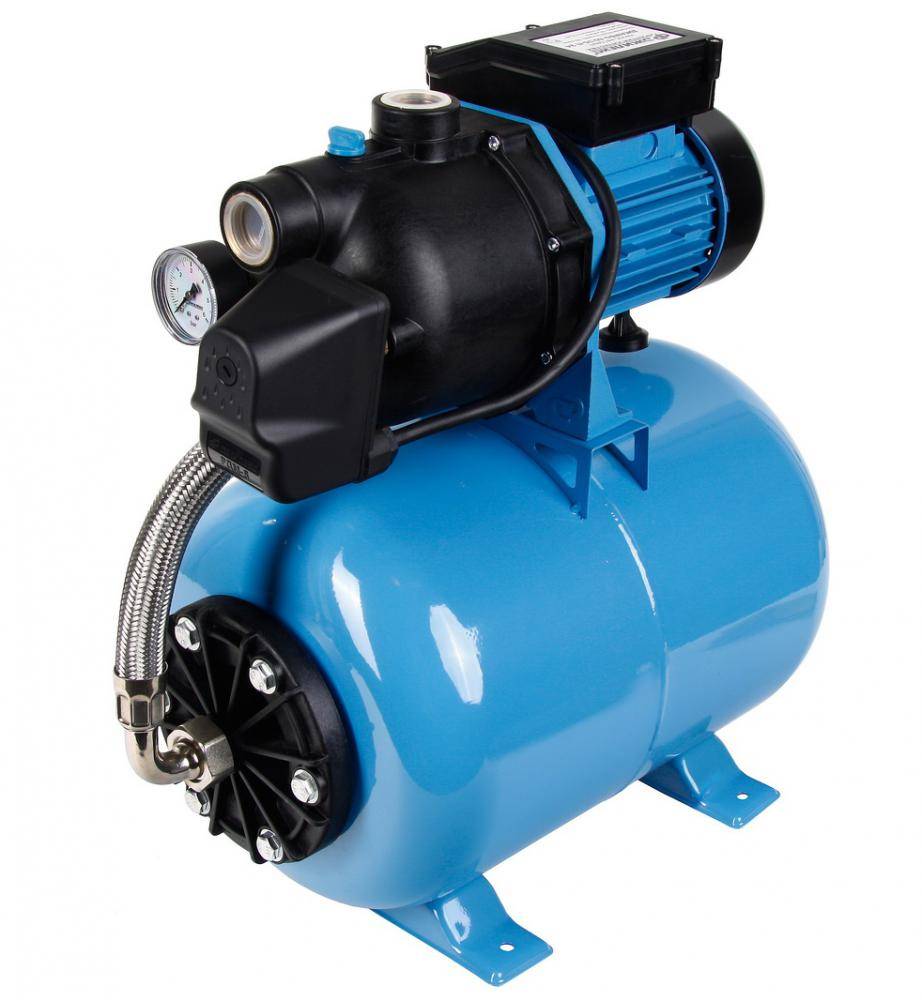

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Устройство насосного оборудования

Наличие системы централизованного водоснабжения еще не означает возможность регулярного обеспечения водой в любое время и в достаточном объеме. Особенно это характерно для больших дачных поселков в засушливый сезон или часы максимального потребления воды для полива.

Как выбрать гидроаккумулятор для систем водоснабжения

Такая станция представляет собой тип гидравлического устройства, который предназначен для повышения и поддержания давления в существующей сети водопровода или транспортировки ее в случае отсутствия централизованной системы.

Автоматическая насосная станция Grundfos

Моделей существует достаточно много, они отличаются некоторыми конструктивными особенностями и конфигурацией. Однако главные узлы оборудования и их устройство не имеют принципиального различия.

Таким образом, автоматическая насосная станция водоснабжения состоит из следующих основных узлов:

1. Электродвигателя.
2. Насоса для забора и перекачки воды, или водяного насоса.
3. Системы автоматизированного управления.
4. Мембранного бака.
5. Монтажной арматуры.

С целью изготовления узлов и деталей используются материалы высокой прочности, устойчивые к агрессивным воздействиям среды. Они изготовлены из нержавеющей стали, диффузоры — из армированных полимеров, уплотнительные кольца и прокладки — из керамических материалов и графита.

Использование высококачественных материалов способствует значительному увеличению эксплуатационных сроков оборудования. Применение автоматических систем управления дает возможность обеспечить рабочий цикл насоса в соответствии с необходимым объемом расхода воды. Это позволяет создать значительную экономию электрической энергии.

Многие модели автоматических насосных станций снабжены экраном индикации работы. На нем изображается необходимая информация о возникших неисправностях или причинах остановки работы насоса. Ими может быть недостаток воды в источнике забора, закрытая по ошибке задвижка, подсос воздуха и другие.

Если срабатывает механизм защиты, то также автоматически происходит перезапуск насоса через определенные повторные временные интервалы. В приборах предусмотрены режимы остановки и плавного запуска, что значительно снижает реактивную мощность мотора.

Благодаря этому отсутствует возможность возникновения эффекта гидроудара в трубопроводе с повреждением системы. Некоторые модели насосных станций комплектуются устройствами защиты насоса от возможного перегрева.

При помощи электронного реле, которое снабжено таймером включений и отключений по отрезкам времени, можно самостоятельно задавать необходимый режим работы. Другими словами, имеется возможность ограничения числа запусков, благодаря чему длительность эксплуатации устройства значительно увеличивается.

Артезианская скважина: что это такое, плюсы и минусы

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

• Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
• К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Насосы и эжекторы

В комплектных станциях применяются насосные установки со следующими видами насосов:

• центробежными (одноступенчатыми — одно рабочее колесо, многоступенчатыми — несколько рабочих колес);
• вихревыми.

Наиболее известен и распространен центробежный вид, относящийся к типу динамических насосов, имеющих постоянное соединение входа жидкости с выходом. Вход перекачиваемой жидкости расположен на оси агрегата, выход – на максимальном удалении от оси. Внутри рабочей камеры располагается рабочее колесо из двух параллельных дисков с центральным отверстием, между которыми вдоль окружности под постоянным углом к радиусам расположены лопатки. Вращаясь, они придают частицам жидкости вращательное движение, вызывающее воздействие центробежной силы (отсюда и название!), отбрасывающей жидкость к периферии рабочей камеры, где находится выходной патрубок. Вблизи оси образуется область разрежения, характеризующаяся низким давлением, обеспечивающим постоянное всасывание жидкости.

Напорно-расходная характеристика центробежного насоса H=f(Q) существенно нелинейна (напор быстро падает) в области больших расходов Q. Этого недостатка лишены центробежные многоступенчатые агрегаты, отличающиеся повышенной мощностью, большими максимальными расходами, малошумностью, позволяющей устанавливать оснащенные ими станции непосредственно внутри дома.

Линейка популярных станций Aquario с одноступенчатыми центробежными насосами, насчитывающая около трех десятков модификаций, имеет диапазон мощностей агрегатов от 550 Вт до 1150 Вт, диапазон максимальных расходов Q_max от 40 л/мин до 80 л/мин, диапазон максимальных напоров H_max от 38 м до 54 м.

Станция Aquario с одноступенчатым центробежным насосом.

Вихревой насос также относится к динамическому типу, но жидкость через него протекает по рабочему каналу, имеющему форму кольца, охватывающего периферию рабочего колеса, напоминающего зубчатую шестерню. Отличительной особенностью такого механизма является близкое расположение входного и выходного патрубков, однако чтобы пройти от первого ко второму, жидкость протекает вдоль всей длины кольцевого канала, закручиваясь множеством вихрей (отсюда и название). Напорно-расходная характеристика вихревого насоса H=f(Q) строго линейна во всем диапазоне изменений расхода Q.

Любые вихревые насосы очень чувствительны к песку в воде, максимальный размер твердых частиц не должен превышать 0,1 мм (центробежные агрегаты некритичны к частицам до 1 мм). Производители не рекомендуют устанавливать их на источники воды с песком: песочные скважины, заиленные колодцы. Данные механизмы весьма просты в эксплуатации и ремонте, легко разбираются/собираются домашними умельцами, отличаются невысокой стоимостью.

Линейка станций Aquario с вихревыми насосами, насчитывающая девять модификаций, имеет диапазон мощностей агрегатов от 430 Вт до 760 Вт, диапазон максимальных расходов Q_max от 35 л/мин до 40 л/мин, диапазон максимальных напоров H_max от 35 м до 55 м.

Станция Aquario с вихревым насосом.

Назначение и преимущества оборудования

Если случается потребность в гидродобыче для небольшого дачного участка с домиком для сезонного проживания, то обычно жильцы не делают акцент на большом давлении воды и на постоянном напоре, они отдают предпочтение обычному, недорогому насосу. И даже если он не очень надежный, то вполне справляется со своей задачей – несколько месяцев в году обеспечивать полив огорода и удовлетворять небольшие потребности в воде для бытового обихода 1-2 человек.

Но если требуется индивидуальная точка водозабора для большого частного дома, то в таком случае монтируется рассматриваемая конструкция. Она обладает большей мощностью и имеет ряд преимуществ. Но сперва рассмотрим, для чего нужна и как используется насосная станция водоснабжения – применение и назначение:

• Автономная водоподача для жилья. Нет потребности в подключении к магистральному водопроводу. Жильцы не испытывают зависимости от водоканала, а это значит, что у них поступает постоянное количество ресурса с хорошим качеством. Никаких отключений, связанных с плановым ремонтом линий или аварийными ситуациями.
• Промышленное использование. Крупные скважины с соответствующей мощностью насосов применяются на заводах, производственных цехах. Вода подаётся не только из недр земли, но и из открытых водоемов, резервуаров для хранения жидкости. Часто большие объемы требуются для охлаждения, например, в области металлургии, энергетики.
• Полив теплиц, садов, огородов. Оросительные системы могут быть предназначены для промышленного сельского хозяйства или для индивидуальных целей. Кроме орошения, в с/х области не менее важна подача влаги для скота, она также может быть автоматизированной.

Таким образом, подведем итог. Назначение насосного оборудования известно каждому – это подъем жидкости из резервуара (скважины, колодца, водоема, накопительного бака) и ее подача к дому, производственному цеху или оросительной системе. При этом образуется определенное давление и, соответственно, напор. Но, в отличие от стандартного погружного насоса, работа водонасосной станции также зависит от ее устройства, компонентов. Так, дополнительные элементы обеспечивают ее автономность и автоматическую работу, реле позволяет определять количество паскалей и некоторые другие показатели. Но для того чтобы рассмотреть назначение каждой части отдельно, сперва стоит поговорить о системе в целом.
