Ремонт смесителя: порядок действий
Алгоритм действий следующий:
с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;
остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый
Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;
чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе
Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.
Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.
Виды
Внутри смесителя, как видно даже из названия этого сантехнического прибора, происходит смешивание холодной и горячей воды с целью получения струи оптимальной температуры. Этот процесс осуществляется с помощью керамического картриджа или шарового механизма. По устройство внутренней камеры смесителя различают 2 типа приборов:
- С шаровым механизмом. Устройство шарового смесителя однорычажного типа заключается в наличии особой смесительной камеры округлой формы. В этой камере, которая напоминает металлический шар, имеется три отверстия. В одно из отверстий поступает холодная вода, во второе подается горячая вода, а из третьего выходит струя, получаемая смешивания этих двух потоков. Поворотный рычаг смещает этот шарик, регулируя температуру и мощность струи.
С керамическим картриджем. Керамический картридж состоит из трех отдельных пластин, в его нижнем отсеке есть три отверстия, которые также используются для подачи холодной и горячей воды, а также выдачи смешанной струи в излив крана. Однако, смешивание потоков происходит, в отличии от шарового механизма, в верхнем отсеке картриджа.
Виды смесителей с одним рычагом
По своему устройству краны для ванн такого типа могут быть двух видов.
Шаровые смесители
Основным элементов конструкции является полый стальной шар, который оборудован тремя отверстиями для протока воды. В корпус он устанавливается с помощью картриджной гильзы. Фторопластовые вставки конструкции создают необходимое уплотнение.
Напор воды обеспечивается за счет открытия и перекрытия отверстий в корпусе и шаре, а температура регулируется вариантами их совмещения.
К недостаткам шаровых смесителей относится:
- быстрый износ резиновых уплотнителей;
- низкая вероятность ремонта;
- быстрое образование накипи на шаре;
- относительно высокая стоимость.
Конструкции с керамическим картриджем
В смесителях такого типа вместо шара используется картридж с блоком керамических пластин. Это гладкие детали, которые идеально примыкают к рабочей поверхности. Диски располагаются друг над другом и имеют отверстия, через которые проходит вода. Нижняя пластина расположена в корпусе картриджа, а верхняя подсоединяется к стержню управления. Когда ручка крана поворачивается, диски и их отверстия относительно друг друга смещаются, и происходит смешивание жидкости. При перемещении верхней пластины изменяется величина напора.
Современные однорычажные краны со сменными картриджами очень популярны и их охотно устанавливают в ванной и на кухне. Объясняется это долговечностью и относительно низкой стоимостью смесителей такого типа.
К недостаткам конструкций с керамическими элементами относится их чувствительность к различным включениям в воде. Накипь или мелкие частички песка быстро выводят оборудование из строя. Значительно увеличивает срок службы установка фильтров для очистки воды.
Исправление вентильного смесителя
Эти изделия имеют давнюю историю эксплуатации и поломок. Такие краны могут течь, туго крутиться и издавать громкие гудящие звуки при подаче воды. Причиной такого явления может быть разрыв или истирание резиновой прокладки, разрушение буксы или срыв резьбы при сильном закручивании.
Для проведения работы потребуется разводной ключ, отвертка и запасные резиновые кольца.
Ремонт крана проводится так:
- От вентиля отсоединяется декоративный колпачок. Под ним находится фиксирующий винт. Если винт прикипел, то его нужно смазать машинным маслом.
- Винт откручивается, и снимается вентиль. Его можно замочить в мыльной воде, чтобы отошли налет и грязь.
- Выкручивается букса. Проводится ее визуальный осмотр и чистка резьбы.
- Откручивается болт с шайбой, которые прижимают прокладку. Старая резина снимается и заменяется на новую.
- Букса собирается и вставляется в гнездо. Проверяется работоспособность крана. Если он продолжает барахлить, то нужно заменить буксу на новую.
Прокладка на смеситель
При покупке новой арматуры на вентилях целесообразно приобрести несколько прокладок и запасную буксу. Это избавит в будущем от проблемы, как отремонтировать смеситель в самое короткое время.
Шаровой смеситель: главное изобретение для водопровода
Несмотря на то что шаровый смеситель находится в эксплуатации в нашей стране каких-то два десятилетия, разработана эта конструкция очень давно. Создал его инженер Алекс Манукян. Манукян в 1929 создает небольшую компанию, которая изготавливала различные детали для авто и «Форд». В 1940 году из небольшой компании эта фирма превращается уже в крупное производство с оборотом в миллионы долларов.
В 1940 году к Манукяну обращается некий изобретатель из Калифорнии и предлагает приобрести право на производство революционного крана. Инновация состояла в том, что вместо традиционных двух кранов для горячей и холодной воды применялся один. С помощью него одновременно можно было настраивать и напор и температуру. Новшество приняли слабо и даже посмеялись над изобретателем. Но Манукян рассмотрел одну небольшую перспективу, которую все остальные просто упустили. Устройство шарового смесителя таково, что в нем имеется всего один подвижный элемент. Здесь нет никаких прокладок, а также деталей, подверженных быстрому износу.
Через некоторое время стало ясно, что, несмотря на отсутствие прокладок, смеситель работал в полной мере. И вот Алекс Манукян вместе с опытными инженерами начинает работы по доработке конструкции. В 1954 году работы закончены и в свет вышел новый революционный продукт, который сегодня установлен в большинстве ванных комнат. Кстати, Манукян сделал себе на этом огромное состояние.
Проблемы с эксплуатацией шарового смесителя
Какие же проблемы наиболее часто встречаются при использовании шарового типа смесителя?
Если не считать те случаи, когда причиной поломки являются механические повреждения, то есть трещина на корпусе или же есть проблема с водоснабжением, например, постоянно течет вода со ржавчиной, то наиболее распространенными являются нижеуказанные неполадки.
Наиболее распространенные неполадки:
- ослабленный напор при условии, что напор в системе водоснабжения не уменьшился;
- протечка воды;
- тяжелая регулировка температуры (невозможно установить теплую воду).
Наиболее частой проблемой является протечка смесителя. Ее причина – это засорение пространства между шариком и седлами в картридже. Даже микроскопическая соринка способна нарушить герметичность крана и впоследствии деформировать седло.
Напор не тяжело регулировать, меняя положение штока, связывающего рычаг и шарик между собой. Меняя положение штока, можно так выставить положение труб, чтобы обеспечить необходимый напор в кране.
Также могут возникнуть проблемы вследствие засорения затвора. Эта проблема легко решается доставанием аэратора, его очисткой и возвратом в первоначальное положение. Чтобы в будущем избежать возникновение засоров, необходимо установить фильтры для воды, которые смогут улавливать твердые элементы, которые и засоряют смеситель.
Достоинства и недостатки
Многие домовладельцы обращают внимание на однорычажный смеситель, ведь его устройство и ремонт, а также установка просты, но в то же время очень эффективны и функциональны. Эти более современные приборы отличаются от двухвентильных не только более эстетичным внешним видом
Ими также очень удобно пользоваться, они позволяют более точно и быстро настраивать температуру воды, сокращать ее расход. Но есть у них и недостатки:
- Требовательность к качеству воды. Однорычажные смесители из-за особенностей своего устройства очень чувствительны к примесям, содержащимся в водопроводной воде. Из-за ее низкого качества они часто засоряются, а потом перестают работать. Особенно от этой проблемы страдают модели с керамическим картриджем.
- Низкая ремонтопригодность. Ремонт однорычажного смесителя своими руками выполнить практически невозможно, можно лишь заменить некоторые его части, к примеру, уплотнители или картридж целиком.
Подбор и приобретение нужных запчастей
Картридж смесителя
Ремонт смесителя подразумевает замену какой-либо его составной части – внутренних расходных элементов и внешних деталей конструкции
Если речь идет о замене излива, рычага управления или лейки душа, обращают внимание не только на качество, но и внешний вид. Их цвет может отличаться от цвета корпуса смесителя
Чаще всего ремонт связан с заменой расходных материалов. Но предугадать сложно, какая деталь может понадобиться. Поэтому рекомендуется всегда под рукой держать ремкомплект, в котором собраны самые необходимы комплектующие: картридж, кран-букса и набор уплотнителей.
Идти за новым картриджем стоит тогда, когда будет демонтирован старый, так как существует вероятность, что деталь не подойдет. Даже внешне похожие устройства от одного производителя могут быть оснащены механизмами разного размера. Типоразмер всех картриджей колеблется от 28 до 46 мм.
Картриджи могут отличаться по высоте. Разница бывает в несколько миллиметров и заметить ее довольно сложно. Даже материалы могут отличаться, смешивающие механизмы изготавливают из металла и керамики
Вот поэтому во время покупки нового картриджа важно иметь с собой неисправный элемент
Легче всего заменить аэратор – сетчатый фильтр, который вкручивается в излив. Не придется разбирать смеситель, достаточно купить новую деталь и вкрутить ее на место старой. Сеточки изготавливают из металла, цветных металлов, полимеров, спрессованного алюминия и пластика. Они бывают вакуумные, поворотные и со светодиодной подсветкой. В данном случае выбор ограничивается лишь пожеланиями покупателя. Главное, чтобы аэратор был подходящего диаметра.
Преимущества и недостатки джойстиковых смесителей
Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.
Недостатками шарового крана считаетсябыстрый износ резиновых уплотнителей. Поэтому во избежание поломок и засора смесителя рекомендуется заменять данные детали каждые 2 года. Выход из строя однорычажного крана может произойти в том случае, если абразивные элементы (например, песок) будут поступать в него вместе с водой
Именно поэтому так важно устанавливать специальные фильтры, предотвращающие засорение. Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса
Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.
Другие узлы
Течь в месте стыковки гусака с корпусом смесителя
Причина, способ устранения течи по стыку гусака с корпусом однорычажного крана рассмотрены в пункте 2.2. Некачественная латунь может лопаться на переходе от излива к обойме, придётся раскошелиться.
Сопряжение раструба с корпусом вентильных моделей старого дизайна менее надежно из-за малого диаметра и короткой базы. При повороте неизбежно наличие составляющей усилия направленной вниз, выламывающей гусак из корпуса. Со временем появляются микротрещины по канавкам под уплотнения, кольца интенсивно изнашиваются. Обрываются нитки резьбы плоских гусаков, соединенных с корпусом через фитинг.
Случается, отпускается накидная гайка, крепящая излив, достаточно подтянуть её на четверть – полоборота. Выяснение иных «виновных» капели требует снятия гусака. Защитив полировку тряпицей, ослабляют гайку разводным или накидным ключом, отвинчивают вручную, вращательным движением вынимают излив. Соединения с переходником подтягивают шестигранником. После замены резиновых колец, повторяют обратную процедуру сборки.
Отпускаем накидную гайку.

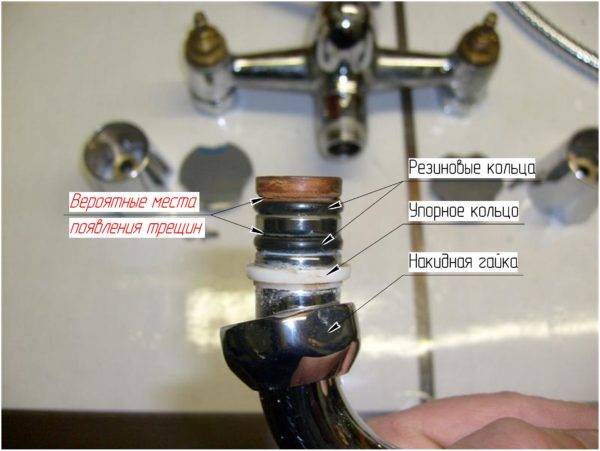

Посадочная часть гусака круглого сечения (советского типа).
Очередность снятия излива, замена уплотнений продемонстрированы на видео:
Современный тип соединения через переходник.
Течь в месте подсоединения душевого шланга
Душевой шланг обычно присоединяется к отводу крана через резиновую прокладку, обжимаемую накидной гайкой. Ликвидируют неприятность, подтянув гайку, если не получается – заменяют прокладку. Обновление лейки со шлангом иногда требует установки переходника, не забудьте об уплотнениях. В идеале накидушка шланга затягивается от руки.
Устраняем капель под накидной гайкой.
Хуже обстоит дело при разрыве трубки. Как быть в этом случае рассказывает мастер:
Течь в месте подключения лейки к шлангу
Такой случай часто сопровождается засорением отверстий лейки, в результате стык оказывается под повышенным давлением и протекает. Необходимо убедиться в проходимости лейки, при необходимости – очистить перфорацию (возможно понадобится разборка). Отрицательный результат манипуляций указывает на прокладку.
Лейки разных производителей конструктивно отличаются, не приступайте к разборке без четкого понимания особенностей.
Слабый напор воды
Засорение фильтров системы, внутренних улавливающих сеток (предусмотрены в некоторых кранах), отверстий аэраторов – вероятные причины падения напора. Отложения солей на запорно-регулирующих органах сужают проток незначительно, потому их разбираем в последнюю очередь. Неполный поворот керамических дисков из-за поломки поводкового механизма, отрыв клапана или поршня головки – менее распространённые «виновники» слабой струи. Способы устранения неполадок приведены ранее.
Виды и строение однорычажных смесителей
Однорычажные смесители отличаются по внутреннему рабочему элементу, который «отвечает» за смешивание воды высокой и низкой температуры. Исходя из этого они бывают:
- Шаровыми. Внутри устройства есть шар с тремя полостями, соединенными между собой. Он плотно подогнан к корпусу прибора, потому система полностью герметична. Шар изготовлен из металла.
- Картриджными. В корпусе так же плотно установлен картридж цилиндрической формы. Чаще всего его изготавливают из пластика.
Картриджный однорычажный смеситель
Составные части устройства:
- сама рукоятка управления;
- основной корпус;
- носик, который осуществляет функцию контроля струи;
- круговая гайка;
- трубки для быстрой подачи воды;
- прокладки из силикона, мягкого пластика, резины или любого другого материала;
- крепепежные элементы.
Чаще из строя выходят уплотнители и прокладки, отвечающие за герметичность стыков устройства. Но, чтобы заменить их – смеситель придется полностью разобрать.
Если же причина того, что однорычажный смеситель перестал полноценно функционировать, кроется в картридже или шаре – ремонту они уже не подлежат. Либо их заменяют, либо приобретают новый смеситель.
Устройство однорычажного смесителя
Однорычажный смеситель: устройство и ремонт
Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.
Интересно
Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.
Конструкция и принцип работы
Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.
- Регулятор (ручка, рычаг) напора и температуры воды.
- Гайка или шайба для фиксирования основного штока.
- Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
- Резиновые прокладки (седла), предотвращающие протечки.
- Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
- Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.
Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.
Частые причины поломок
Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.
- Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
- Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
- Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
- Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
- Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.
Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.
