Устройство крана в ванной

Устройство и принцип действия

Устройство крана-вентиля, а также принцип его работы зависят от вида.

Устройство и принцип работы шарового вентиля

Как устроен вентиль шарового типа? Основными элементами устройства являются:

1. корпус вентиля (1). Корпус может быть изготовлен из таких материалов, как латунь, бронза, нержавеющая или конструктивная сталь, силумин. Корпус может быть цельным, то есть изготовленным методом сварки, или разборным. Разборный корпус имеет некоторое преимущество – при необходимости вентиль можно отремонтировать. Если установлен шаровой вентиль с цельным корпусом, то при наличии неисправностей устройство подлежит замене;

Основные элементы шарового вентиля

1. запорный элемент – шар (2). В большинстве случаев шар изготавливается из латуни, так как этот материал считается более прочным и долговечным. Шар имеет проходное отверстие для жидкости (газа);
2. между запорным элементом и корпусом установлены уплотнительные кольца (3), обеспечивающие герметичность устройства. Прокладки могут быть изготовлены из тефлона, фторопласта или резины. Наиболее прочными считаются тефлоновые уплотнители, которые практически не подвержены воздействию температуры и химической среды;
3. к трубопроводу вентиль может присоединяться при помощи гаек (муфт), фланцев или сварки (4).

В бытовых трубопроводах чаще всего используется муфтовое соединение, а в промышленных – фланцевое. Приварные вентили в настоящее время используются крайне редко, так как требуют специального оборудования и определенных навыков при установке.

Вентиль с фланцевым соединением

1. запорный шар приводится в движение штоком (5), который соединен с управляющей ручкой (6). Между штоком и ручкой также устанавливаются уплотнительные элементы;
2. ручка крепится к корпусу при помощи гайки (7).

Принцип действия вентиля шарового типа следующий. При повороте ручки, закрепленной на корпусе, вращается запорный элемент устройства – шар. Если проходное отверстие шара повернуть по направлению потока проходящего вещества, то вентиль будет открыт. Если проходное отверстие повернуть перпендикулярно потоку, то вентиль будет находиться в закрытом положении.

Принцип действия шарового вентиля

Устройство и принцип работы клапанного вентиля

Теперь разберемся, как устроен вентиль, оборудованный клапаном. Устройство состоит из следующих элементов:

1. корпус вентиля (2), изготавливаемый из различных материалов, оборудован крышкой (3). Для герметичности между корпусом и крышкой установлена прокладка (12). Как правило, прокладка изготавливается из прочной резины, но может быть выполнена и из других материалов;

Основные рабочие элементы вентиля с клапанным запорным элементом

1. в корпусе оборудовано седло (1) для клапана (6), который является запорным механизмом устройства. Для полного перекрытия потока и герметизации седло дополняется уплотнительной прокладкой (16);
2. на нижней части клапана также располагается уплотнитель (15);
3. к запорному клапану при помощи гайки (14) крепится втулка (7) и шпиндель (11);
4. на корпусе шпинделя располагается резьба (4), которая служит для управления запорным конусом;
5. шпиндель совмещен с маховиком (8), приводящим в движение клапан. Маховик закрепляется на корпусе устройства при помощи гайки (13);
6. для герметичного соединения маховика и корпуса вентиля устанавливается сальник (10), фиксирующийся отдельной гайкой (5), дополненной уплотнительным кольцом (9).

Устройство задвижки обуславливает и принцип ее действия. При вращении маховика поступательными движениями вверх или вниз перемещается шпиндель, который опускает или поднимает клапан.

Принцип работы клапанного вентиля

Клапанный вентиль может быть проходным (на рисунках выше) и угловым. Угловой вентиль рекомендуется устанавливать на сгибе трубопровода. Устройство и принцип действия углового вентиля практически не отличаются от проходного устройства. Основное отличие заключается в форме корпуса и расположении седла.

Устройство углового вентиля клапанного типа

Шаровой и клапанный вентили имеют различное устройство и отличаются принципом работы. Однако оба вида изделий можно устанавливать на бытовые трубопроводы различного назначения.

Виды смесителей для душа

Ванна – несомненно комфортный сантехнический прибор, который обеспечивает максимальную релаксацию при мытье, однако, современный темп жизни требует более быстрых решений. Душевая кабина или душ стали реально альтернативой, которая используется, если ванная комната имеет небольшой размер. Не смотря на большое количество общих черт у смесителей для душа, их конструкция может существенно отличаться в зависимости от вида. Различают следующие модели смесителей для душа по типу механизмов переключения:

1. Двухвентильные. Смесители такого типа легко отличить по внешнему виду, в них регулирования мощности и температуры струи происходит с помощью двух «барашков» или вентилей. Внутри они имеют камеру небольшого, в которой происходит смешивание воды при помощи крана-буксы. Это традиционная модель смесителя, которая отличается высокой надежностью, но сделать с помощью нее точную настройку температуры воды довольно сложно.

   Двухвентильный смеситель

2. Однорычажные. Более современные модели относятся к однорычажному типу, сантехники их часто называют «однорукими бандитами». Они имеют только один регулирующий рычаг, который перемещается в двух направлениях. Перемещение джойстика по вертикали регулирует мощность потока, а по горизонтали – изменяет температуру воды. Смешивание в таких моделях происходит благодаря шаровому механизму или керамическому картриджу, расположенным внутри прибора.

   Однорычажный смеситель

Бесконтактный смеситель ↑

Фото: общий вид

Устройство и схема

Смеситель представляет собой сантехнический прибор, в котором отсутствуют какие-либо вентили, за исключением регулировочных рычагов.

За процесс подачи воды отвечает электроника, в частности, инфракрасный датчик. Блок управления датчиком находится внутри крана или вынесен в отдельный электронный блок, питание которого производится от батареек или от сети. Это зависит от конкретной модели смесителя.

Фото: схема смесителя с внешним блоком управленияФото: схема смесителя работающего от батареек

В состав бесконтактного смесителя входят:

• корпус;
• рычаги для регулировки температурных режимов;
• шланги для подвода воды;
• клапана;
• электронный блок;
• инфракрасный датчик;
• фильтрующий элемент.

Принцип работы

Руки, поднесенные к крану, служат сигналом для датчика, передающего команду на блок управления, управляющего магнитным клапаном подачи воды. Температура подаваемой воды зависит от настроек потребителя.

Настройки производятся рычажком, термостатом или же при помощи сенсорной панели на кране. Температуру воды регулирует встроенный термоэлемент.

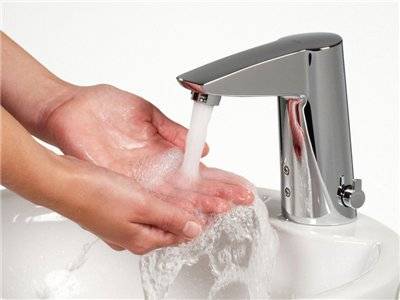

Фото: вид работающего крана

Советы при покупке

Если принято решение установить дома бесконтактный смеситель, следует учесть некоторые нюансы. В первую очередь – это питание для блока управления.

Если предстоит ремонт, например, отделка кафельной плиткой, установка акриловой ванны, сантехники, то есть возможность спрятать под кафель электрокабель , что даст возможность приобрести смеситель с питанием от электросети.

Если же такой возможности нет, стоит приобретать модели на батарейках или с питанием от аккумулятора. Но в любом случае прибор не должен иметь дефектов, а регулирующие ручки должны вращаться плавно, без заеданий.

Лучшие двухрычажные смесители для ванной

Модель представляет собой конструкцию, которая содержит два рычага. Рычаги предусмотрены для горячей и холодной воды. Пользоваться таким смесителем очень удобно, однако конструкция имеет массивный внешний вид.

Двухрычажные смесители бывают нескольких типов:

1. запорная манжета резиновая. Рычаг легко крутиться, и регулирует интенсивность напора воды. Простой монтаж и длительный период службы. Также такая конструкция имеет доступную стоимость;
2. керамические. Такие модели могут поворачиваться только на 90 и 180 градусов. При правильном уходе, такие краны прослужат длительный период без потери своих свойств. Однако на изделие может влиять качество воды, при поломке такие элементы не пригодны к ремонту и требуют полной замены.

Двухрычажные краны используются для больших помещений и часто монтируются, если в ванной подключается душ.

1. Grohe Grohtherm 800 34567000

Хороший смеситель для ванны с функцией подключения душа. Изделие хорошо держит температуру воды, даже при нестабильном напоре. Собран кран на совесть и прослужит длительный период без снижения своих характеристик.

В смесителе предусмотрен термостат и функция экономного расходования жидкости. Изготовлен смеситель из латуни с хромовым напылением, поэтому прослужит длительный период без потери своего внешнего вида. Длина излива 168 мм, поэтому даже в маленьких ванных комнатах не будет выглядеть громоздко. Стоит учесть, что при установке необходимо горячую воду подключать с левой стороны.

Плюсы:

• высокое качество;
• есть предохранитель, который снижает риск включения слишком горячей воды;
• надежность в работе;
• быстро выравнивает температуру.

Минусы:

лейку необходимо приобретать отдельно.

2. Bronze de Luxe 10119D

Один из лучших смесителей на горизонтальную поверхность, отличается не только высоким качеством, но и стильным внешним видом. Благодаря тому, что изготовлено изделие из бронзы, смеситель станет украшением любого помещения. Монтируется изделие на одно отверстие, поэтому не требует особых умений. Длина излива составляет 100 мм. Может использоваться с лейкой, однако ее необходимо приобретать отдельно.

Если необходимо подчеркнуть стиль ванной, следует купить данную душевую гарнитуру. Несмотря на высокую стоимость, смеситель пользуется большой популярностью.

Плюсы:

• есть аэратор;
• качество сборки;
• простой уход;
• индивидуальный внешний вид;
• компактные размеры.

Минусы:

высокая стоимость.

3. D&K DA2153201

Стильный двухрычажный смеситель по доступной цене, отличается высоким качеством и простым монтажом. Часто модель используется для ванной комнаты с подключением душа. Изделие оснащено термостатом и поворотным изливом. Корпус из латуни отличается неплохим качеством и длительный период не поддается коррозии. Длина излива 175 мм, размеры 185х266х180 мм. Однако, как отмечают пользователи лейку необходимо приобретать отдельно. Несмотря на необычный дизайн все поворотные механизмы легко крутятся даже если поворачивать их мыльными руками.

Плюсы:

• необычный дизайн;
• практичность и функциональность;
• поворачивается мягко.

4. GPD Rios BNB30

Смеситель, несмотря на бюджетную стоимость имеет привлекательный внешний вид и хорошее качество. Процесс монтажа очень прост, изделие крепится на два отверстия. Излив поворотный, GPD Rios BNB30 может использоваться со шлангом для подключения душа. С помощью ручек удобно регулировать температуру воды и напор. Модель имеет небольшие формы, поэтому станет идеальным вариантом для маленькой комнаты.

Плюсы:

• компактные размеры;
• наличие антиизвесткового покрытия;
• качество изготовления;
• удобная форма.

Минусы:

• высокая стоимость кранбукс;
• лейку необходимо приобретать отдельно.

5. KAISER Trio 57122

Модель входит в топ лучших двухрычажных смесителей благодаря высокому качеству сборки и стильному внешнему виду. Крепится смеситель на вертикальную поверхность. Поворотный излив длиной 138 мм, позволяет максимально комфортно настраивать струю воды во время водных процедур. Как отмечают пользователи, модель можно приобрести из латуни или из бронзы. Однако бронзовое изделие стоит дороже.

Плюсы:

• продуманная конструкция;
• стильный внешний вид;
• длительный срок службы;
• информативная инструкция;
• качественная сборка.

Ремонт крана при проблемах с корпусом и втулкой

Резьба, расположенная непосредственно на корпусе крана, также подвержена истиранию. Хотя, как правило, корпус способен «пережить» минимум 2 шпинделя. Часто при открытии крана капель начинается из сальниковой втулки.

При попадании капель в мойку, умывальник либо раковину, с этим какое-то время можно мириться, но когда вода стекает за их пределы, следует принимать экстренные меры по ремонту крана. Первым делом пробуют подтянуть втулку крана, однако не слишком сильно, иначе шпиндель не сможет вращаться.

Если это не помогает, обновляют набивку сальниковой канавки:

1. Полностью закрывают кран (при этом перекрывать подачу воды в квартиру не обязательно).
2. Снимают крышку маховика и отворачивают закрепляющий винт, после чего снимают маховик.
3. Выворачивают втулку ключом, придерживая при этом корпус за фаски вторым ключом. Если же втулка ввинчена слабо, можно справиться и одним ключом, причем корпус должен оставаться неподвижным.
4. Шилом или тонкой проволокой извлекают кольцо сальника, расположенное между втулкой и набивкой.
5. От старой набивки не избавляются, добавляют к ней новую.
6. При наличии во втулке специального кольца, не имеет значения направление обвивки шпинделя льняными нитями, однако лучше стараться укладывать их в направлении закручивания втулки.
7. После укладки витка набивки, его утрамбовывают отверткой. Необходимо следить, чтобы канавка корпуса не переполнялась.
8. Уложив часть набивки, вворачивают втулку, тем самым прижимая набивку, затем втулку выворачивают и добавляют еще набивки.
9. Для повышения влагоотталкивающих свойств набивку пропитывают любым доступным маслом.
10. Производят сборку крана в обратном порядке.

Грамотно отремонтированный водопроводный кран порой способен прослужить дольше и лучше нового, следовательно, не следует торопиться избавляться от головки и других деталей, пришедших в негодность. Некоторые элементы могут еще пригодится в будущем, и вам не понадобиться повторная установка водопроводного крана.

Предыдущая запись Что делать если протекает кран
Следующая запись Подробное устройство шарового крана. Как выбрать и разобрать

Конструкционные отличительные характеристики кухонных смесителей

Классическую систему, имеющее устройство с 2-мя вентилями и изливом между ними для подавания воды называют «елочкой». Водоподачей в данной конструкции «занимается» вентиль (на языке сантехников — кран-букса, в обиходе — просто кран). Плотность соединений тут гарантирует резиновая (порой кожаная) прокладка, которая по прошествии какого то времени снашивается. Основой протечки крана бывает не только износ прокладки, но попадение под нее жёстких частиц. Но поменять прокладку большого труда не составит, и стоит она совершенно не дорого.

Ремонт крана собственными руками.

Смесители однорычажные. Тут к основным существующим деталям относится пара шарообразных поверхностей с отверстеями, какие благодаря повороту ручки сочетаются, меняя силу напора и температуру. Очень часто в качестве поверхностей применяют металлокерамические (в намного недорогих изделиях — пластиковые) пластины. Управление таким смесителем просто и ясно. К недостаткам относится некая чувствительность изделия к наличию в воде чужих маленьких частиц. При их попадании на керамическую поверхность нарушаится непроницаемость, и смеситель начинает всегда подтекать. И поэтому разумно использование элементов фильтрации.

Еще 1 способ конструктивного выполнения кухонного сантех-прибора — настенный. Такой смеситель хорошо соединяется с проводом труб, проложенным в стене. Управление бывает с помощью 2-ух вентилей или при помощи однорычажной конструкции. Производя ремонт, замену такого крана, лучше всего позвать мастера, т.к. неверный демонтаж приводит к разбору части стены вокруг прибора, если вы испортите резьбу на трубе или поломаете ее.

Устройства с термостатом

Однорычажный смеситель можно было бы считать идеальным, если бы давление в системах холодного и горячего водоснабжения всегда оставалось постоянным.

Но это не так, поэтому прибор все-равно приходится подстраивать.

Видя такое положение дел, разработчики решили сделать еще один шаг вперед, — и сконструировали смеситель с термостатом.

Теперь пользователю достаточно установить терморегулятор в нужное положение, после чего прибор сам будет контролировать температуру воды, реагируя на любые изменения параметров в сети водоснабжения. Такие приборы характеризуются высокой степенью безопасности: если холодную воду отключат, подача горячей будет сразу приостановлена.

Термостаты бывают механические и электронные.

Механические

Основным рабочим элементом является биметаллическая пластина или воск. В первом случае в зависимости от температуры меняется форма, во втором – объем. При этом рабочий элемент связан с клапанами, которые регулируют поступление воды — горячей и холодной.

Преимущества такого варианта – энергонезависимость и низкая стоимость.

Недостаток: смеситель подстраивается под изменение температуры с небольшим запаздыванием.

Электронные

Температура воды контролируется датчиком, поэтому прибор реагирует на ее изменение мгновенно.

При этом он информирует пользователя о режиме работы, отображая данные на дисплее. Выпускаются программируемые модели.

Недостатки — большое число на ценнике и зависимость от электричества (устройство может работать от электросети или от батареек).

Как установить своими руками?

Правильный монтаж вентиля для воды является важным условием для его безопасной работы и более длительного срока службы. В принципе сама установка протекает по следующей схеме:

• Перекрывают систему водоснабжения.
• Открывают все краны, чтобы стекли остатки воды из труб.
• Демонтируют изношенное устройство. Выбор способа демонтажа зависит от типа соединения старого изделия:

1. цапковый — ключом ослабляют накидную гайку;
2. муфтовый — путём демонтажа муфты;
3. фланцевый — ослабляют болты, применяемые для фиксации крепёжных фланцев;
4. сварной — вырезают участок трубы с помощью сварочного аппарата.

• Очищают трубу в месте установки от остатков уплотнителя и ржавчины;
• Устанавливают новый вентиль, герметизируя резьбовую часть соединения фум — лентой или нитью Тангит Унилок. Для фланцевого вентиля применение герметизирующего материала не требуется. В отличие от арматуры с разборным типом соединения, для монтажа приварного устройства потребуется специальный аппарат для пайки труб.

Однако существует и ряд нюансов, которые следует учесть при работе:

1. выбор удобного места для установки изделия, чтобы не было помех для движения рычага — ручки;
2. резьбу возможно придётся удлинять. Если выполняется замена вентиля, то после демонтажа старого устройство нужно очистить резьбу патрубка от остатков уплотнительного материала и попробовать накрутить на него новое изделие. Довольно часто за время эксплуатации коррозия разрушает металл на двух или трёх витках резьбовой части, поэтому требуется дорезать недостающие витки;
3. устанавливать изделие необходимо с учётом направления потока рабочей среды, указанного на корпусе данного вида запорной арматуры.

Устраняем течь в из-под однорычажного смесителя

Причиной такой поломки может быть вышедший из строя картридж. Здесь для проведения необходимых работ потребуется уже новый картридж, плоскогубцы и шестигранная отвертка. Обычно, при покупке устройства покупают сразу и запасной картридж для смесителя. Если вы этого не сделали, то покупать новый следует только после того, как вы демонтировали старый, который и будет служить вам в качестве образца. Для того, чтобы устранить неполадку, вам потребуется сделать следующее:

• снять с рычага заглушку;
• демонтировать фиксирующий болт;
• снять рычаг;
• демонтировать старый картридж;
• установить новый картридж, купленный по образцу старого;
• все проделать в обратном порядке.

Особенности ремонта смесителей на кухне

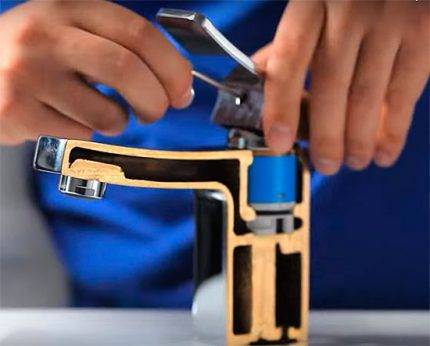

На самом деле, внутреннее строение смесителя вам навряд ли понадобится до тех пор, пока ваш кран не выйдет из строя. Тогда возникает срочная необходимость разбирать его и искать поломку.

А если подготовиться заранее и изучить алгоритм разборки смесителя еще до возникновения неисправности, можно сэкономить время и нервы, будучи готовым к непредвиденным ситуациям.

Разборка однорычажного смесителя

Для того чтобы разобрать однорычажный смеситель и добраться до его устройства, необходимо следовать этой простой инструкции. Сначала отключить водоснабжение – перекрыть воду. Чтобы раскрутить корпус смесителя, нужно вынуть декоративную заглушку (часто имеет вид круглой вставки красно-синего цвета).

Декоративная пластиковая вставка скрывает неэстетичный винт. Некоторые детали смесителя специально делают съемными, обеспечить доступ к главным действующим частям во время ремонта

За заглушкой вы увидите винт, соединяющий рычаг и шток. Его нужно выкрутить при помощи отвертки. После этого можно снимать ручку-регулятор. Следующий шаг – открутить стопорное кольцо. Для этого нужно воспользоваться разводным или газовым ключом.

Если гайка не откручивается, можно аккуратно постучать по ключу молотком в направлении движения, это должно помочь

Теперь у вас есть доступ к картриджу, его можно достать и при необходимости заменить.

Осуществив диагностику или ремонт или замену, нужно выполнить все шаги в обратном порядке

В сантехнике важно не «перетягивать» резьбовые соединения, но «гулять» они тоже не должны

Галерея изображений

Фото из

Шаг 1: Покупка дисковых картриджей для замены

Шаг 2: Демонтаж рукоятки смесителя

Шаг 3: Извлечение картрижда из корпуса

Шаг 4: Обратная сборка однорычажного смесителя

Ремонт смесителя с двумя вентилями

Двухвентильный смеситель разбирается по такой схеме:

Как и в первом случае, отключите воду. Снимите заглушку с вентиля, которая закрывает винт. Открутите его и снимите маховик, нуждающийся в ремонте, или оба. Под вентилем вы увидите гайку, которая фиксирует кран-буксу. При помощи гаечного ключа ее нужно открутить. Получив доступ к кран-буксе, ее можно извлечь и осмотреть визуально

Особое внимание уделяют уплотнению, если имеет место повреждение, деформация прокладки, ее нужно в обязательном порядке заменить. Когда осмотр завершен, все детали собираются воедино в том же порядке

Когда осмотр завершен, все детали собираются воедино в том же порядке.

Устройство смесителя бесконтактного типа

Эти смесители в быту используются крайне редко и основное их применение приходится на места большого скопления людей, где лишний раз трогать ручку крана крайне не желательно. Обычно они устанавливаются в общественных туалетах.

Строение смесителя для ванной такого типа предусматривает расположение инфракрасных датчиков, которые реагируют на тепло рук и автоматически включают воду нужной температуры. Так же могут быть применены датчики движения или фотоэлемент. Каждое такое изделие имеет чертеж смесителя для ванной с точным указанием местоположения датчиков и параметров их работы.

https://youtube.com/watch?v=c34imqkzc4Q

Источники

https://dizain-vannoy.ru/santexnika/ustrojstvo-krana-v-vannoj.html
http://vannayasovety.ru/santehnika/ustroystvo-smesitelya-dlya-vannoy.html

Рычажный запор

Стоячий (торчащий) однорычажный смеситель для умывальника.

Такие приборы приобрели широкую популярность в последние годы. Это произошло потому, что в таких конструкциях можно практически мгновенно регулировать температуру и напор воды легким поворотом рычага. Такие смесители делятся на следующие два типа:

• агрегаты с вертикальным джойстиком;
• приборы, где рычаг укреплен вдоль носика.

Для правильной установки рычажных конструкций нужно учесть следующее:

1. Для укрепления аппарата используется эксцентрик. На него сверху насаживается накидная гайка и декоративная розетка конического типа (фланец).
2. Применяется специальная уплотнительная прокладка с фильтром в виде сетки. Она служит для грубой очистки воды и герметизирует стык между накидной гайкой и эксцентриком.

Центральная часть таких смесителей с рычажным запором состоит из таких деталей, как:

1. Установленный на фиксирующий винт рычаг.
2. Прижимаемый гайкой к месту установки специальный картридж (это самая слабая деталь таких смесителей).

https://youtube.com/watch?v=tyv7OTc457c

Типы запирающих элементов

Сегодня используется 2 основных вида водопроводных кранов и вентилей:

• шаровые;
• клапанные.

Простота конструкции и легкость использования сделали эту арматуру пользующейся спросом среди потребителей. Она имеет приемлемый срок службы и широко применяется в качестве запорной арматуры не только в водопроводных, но и в газовых сетях.

Конструкция данного устройства не позволяет использовать его для регулировки расхода жидкости. Основным недостатком шарового вентиля считается полная неремонтопригодность.

Клапанная арматура из-за особенностей конструкции имеет небольшой срок службы, т. к. уплотняющие элементы, выполненые из кожи или резины, быстро выходят из строя. Однако есть возможность их замены, что продлевает время эксплуатации без ухудшения рабочих характеристик.

В зависимости от способа крепления вентилей используют и соответствующий крепеж. В бытовых системах чаще всего применяют муфтовое соединение (американка) или сгоны, а в промышленности, на трубопроводах высокого давления, не допускающих протечек рабочих сред, арматуру устанавливают при помощи сварки.

Назначение

Краны для воды используются для регулировки потока. Существует несколько разновидностей смесителей. Выбор напрямую зависит от технических свойств системы, в которую он будет установлен. К примеру, водяные краны для хозяйственных нужд включают в состав излив. Он используется для комфортной подачи воды.

Устройство крана для воды, который эксплуатируется в быту, содержит простую запорную арматуру. Модели не содержат носика и используются для переключения режимов.

Устройство водопроводного крана включает смеситель, если в будущем ему придется смешивать два потока жидкости. Благодаря этому удается быстро настроить нужную температуру.

При выборе крана водопроводного изучают особенности функционирования и порядок установки.

Строение двухвентильного смесителя

Температура и напор воды регулируются вручную, с помощью вращательных движений. По своей сути данный смеситель – это камера для смешивания холодной и горячей воды. Смешанная вода под собственным напором изливается из крана, а чтобы она при этом не сильно разбрызгивалась, на носик изделия устанавливается сеточка.

Монтаж двухвентильных смесителей для ванной имеет следующие особенности:

• расстояние между трубами должно составлять 15 см;
• чтобы прикрутить такой смеситель для ванной к водопроводным трубам необходимы эксцентрики;
• в корпус изделия встроены 2 кран-буксы (для холодной и горячей воды), и это самая важная и основная деталь в таких кранах;
• сверху к кран-буксам прикрепляются ручки, с помощью которых можно откручивать и закручивать воду.

Помимо этого, конструкция смесителя для ванной с 2-мя вентилями такая, что для их правильной работы необходимы уплотнительные прокладки, которые являются уязвимым местом двухвентильных смесителей. Прокладки необходимо часто менять, чтобы изделие не давало протечек.

Устройство однорычажного смесителя

Схема однорычажного смесителя.

Однорычажные смесители для ванной стали очень популярны в последние годы. Причина их популярности состоит в том, что температуру и напор воды можно регулировать одномоментно, что очень удобно. Помимо этого, в случае необходимости воду, которая течет из такого крана, можно перекрыть моментально. Однорычажные смесители бывают 2-х разновидностей: с рычагом, расположенным вдоль излива, и с джойстиком, установленным вертикально. В любом случае для установки подобного изделия вам понадобится следующее:

• эксцентрик, на который выполняется установка конической розетки, а сверху – накидной гайки;
• уплотнительная прокладка, которая сразу выполняет 2 очень важные функции: фильтра грубой очистки для воды и герметика места стыка эксцентрика и накидной гайки.

Центральная часть изделия состоит из следующих деталей:

• рычага, устанавливаемого на винт фиксации;
• картриджа, который прижимается к посадочному месту при помощи специальной гайки.

Смеситель с термостатом и бесконтактные модели: особенности конструкции

Схема двухвентильного смесителя.

Устройство такого изделия предусматривает наличие в корпусе термостатического элемента, при помощи которого и осуществляется изменение температуры воды. Данный элемент самостоятельно контролирует количество холодной и горячей воды, которое необходимо для достижения заданной пользователем температуры.

Установка подобного смесителя для ванной практически ничем не отличается от установки изделий других типов. Единственное, что нужно сделать, – это обеспечить подвод холодной и горячей воды именно там, где этого требует выбранный вами смеситель, т.е. если холодную и горячую воду поменять местами, термостат попросту не будет работать.

Бесконтактные смесители для ванной – последнее слово технике в данном вопросе. Такие краны вовсе не нуждаются в регулировке напора и температуры воды. Все, что нужно сделать пользователю, – просто поднести руки.

Такие изделия даже внешне очень отличаются от своих аналогов: ни вентилей, ни рычагов вы на них не увидите. Подача воды начинается с помощью запорного клапана, который реагирует на показания установленного датчика. Под корпусом изделия скрыт винт, который дает возможность задать параметры температуры и напора воды.

Основные составляющие

Все конструкции, с помощью которых можно настраивать в трубопроводе струю воды, а также полностью ее прекращать, и есть краны. Нынешние изделия представляют собой смесители – устройства с подведенными к ним двумя трубами, для холодной и горячей воды. Их механизм предоставляет возможность регулирования струи воды и ее температуры.

Независимо от внешних различий, принцип действия и основной состав рабочих элементов всех устройств приблизительно одинаковы. У данных изделий в составе конструкции имеется:

Схема устройства шарового смесителя.

• корпус с размещенным в нем элементом регулирования струи воды;
• излив, иными словами носик, через него вытекает вода;
• вентиль или рычаг, который управляет механизмом;
• запирающее приспособление, находящееся в корпусе;
• крепежный винт;
• прокладка;
• шпиндель;
• седло;
• сальниковая втулка и набивка;
• крышка.

При поворачивании ручки устройства начинается ввертывание шпинделя и совершается перекрытие воды. Прокладка вплотную придавливается к седлу крана, тем самым формируется непроходимая преграда для проникновения теплоносителя.

В устройстве всех смесителей имеется специальная деталь, находящаяся вверху шпинделя, сальниковая втулка. Она препятствует проникновению воды наверх.

Материал обладает водонепроницаемыми свойствами, за счет которых из изделия не вытекает вода.

Часто носик имеет рассекатель или аэратор, который представляет собой сеточку, более равномерно распределяющую водяную струю. Основным различием разнообразного вида смесителей и кранов является конструкция запирающего устройства и рычагов.

Несколько слов о ремонте смесителя

Кран, как бы нам не хотелось, вещь недолговечная. Ввиду постоянного использования, часть конструктивных элементов могут выйти из строя. Результатом поломки может быть не только протекающий кран – периодические шумы и протекание соединений смесителя тоже не доставят много радости. Если вы имеете кое-какие навыки в слесарно-ремонтном деле, то вам под силу починить сломанный кран самостоятельно.

Составляющие смесителя для ванной мы изучили, остается только понять, в чем причина неисправности. Среди самых распространенных поломок выделяют всего две:

При возникновении шумов, лучше обратиться к сантехнику и не проявлять самодеятельность. Тогда протечку можно устранить самостоятельно. Для работы, вам потребуется газовый ключ, лента-фум и купленная прокладка.

Аккуратно отсоединяем его и внимательно изучаем корпус и элементы устройства на наличие микротрещин. Если таковых не нашлось, переходим к прокладкам. Извлекаем старые, изношенные «расходники» и вставляем новые (запасные прокладки идут в наборе). Если позволяет время, во избежание дальнейших протечек, можно поменять резинки во всей конструкции, тем самым избавив себя от дополнительных проблем. После устранения неполадки, устанавливаем его на место – наматываем на эксцентрики небольшой слой фум-ленты и равномерно накручиваем гайки. Техники не рекомендуют перетягивать соединения! Современные эксцентрики делаются из латуни, которая плохо выдерживает сильное сжатие (может лопнуть).

Теперь мы можем утверждать, что вы имеете хорошее представление об схеме смесителей разных конструкций, и в случае неисправности, быстро разберетесь что к чему.

Устройство стандартного крана

Стандартные батареи предназначены для подачи горячей или холодной воды без возможности регулирования температуры жидкости. Стандартные смесители оснащены механизмом регулирования температуры воды. Бывают возвратно-поступательные и поворотные устройства. Конструкция клапана следующая:

• шпиндель;
• крышка;
• рукава сальника;
• крепежные винты.

В комплект входят рукоятка клапана, гайка крепления корпуса и сальники с седлом, изливом и прокладками. Смеситель предназначен для соединения клапана со шпинделем, расположенным в вертикальной плоскости, как показано на чертеже. Уплотнения крепятся гайками, и после поворота ручки ввинчивается шпилька, которая прижимает их к стальным выступам, образующим муфту, создавая барьер для потока воды. Защита от протечек мешалки на шпинделе обеспечивается сальниковой втулкой, а изоляция выполнена из герметика из водонепроницаемых материалов.
