Устройство каминов и деревянных печей

Столбчатый и свайный фундамент

Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.

Существует три варианта обустройства свайного фундамента:

Фундамент из винтовых свай . Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.

Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

Буронабивной свайный фундамент . Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
Столбчатый свайный фундамент . Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.

Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

Массивная постройка

Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

Пристенный вариант с красивым порталом

Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Процесс установки

Давайте рассмотрим основные правила, которые необходимо соблюдать при прокладке и подсоединении дымохода:

расположение дымоходной трубы может быть как горизонтальным, так и вертикальным. Направление можно варьировать по всей длине за счет того, что канал собирается из нескольких элементов. Существуют различные фитинги, которые позволяют формировать изгибы трубы, поэтому процесс не составляет особых сложностей. Но все же стоит осуществлять прокладку так, чтобы поворотов получилось как можно меньше, поскольку в них постепенно могут скапливаться продукты сгорания;
у маленьких печек есть особенность — в их дымоходах образуется гораздо меньше конденсата, чем в устройствах других размеров. То же касается и отложений сажи. Поэтому для дымохода можно использовать двустенную трубу, сделанную из нержавеющей стали. В качестве изолятора укладывается слой базальтовой ваты;
если в доме уже есть готовый дымоходный канал, то труба просто пропускается через него. Бывает так, что диаметры не совпадают. Чтобы труба не болталась, ее фиксируют с помощью специальных переходников. Если же готового дымохода нет, то при его обустройстве необходимо учитывать диаметр трубы, которая будет использоваться;
сборка дымоходной части конструкции сначала происходит в том помещении, где установлена печь. На ее верхней или задней части располагается патрубок. Именно к нему необходимо прикрепить трубу, а выше смонтировать шибер, с помощью которого будет регулироваться тяга;
там, где дымоходная труба входит в стену или потолок, необходимо установить пластину из металла. Она должна бортами полностью защищать толщину перекрытия;
на конце трубы, который находится на улице, обязательно установите дефлектор — это специальная защитная крышка. При ее отсутствии птицы начнут вить гнезда на выходе дымохода, тем самым провоцируя его засорение. Помимо пернатых гостей, в трубу могут попасть листья и прочий мусор. Этого нельзя допускать, поскольку при ухудшении проходимости дымохода может возникнуть обратная тяга, и продукты горения пойдут в дом.

Монтаж камина из кирпича – подробная инструкция

Качественный монтаж камина в деревянном доме во многом зависит от правильного выбора материалов. Для топочной камеры приобретается шамотный кирпич с жаропрочными свойствами. Чтобы сделать корпус понадобится красный кирпич. Для возведения конструкции применяются специальные жаропрочные растворы.

В правильно сделанном кирпичном камине не возникнет задымлений и проблем с розжигом

Не рекомендуется привязывать устройство отопления к стенам. Под печь делается специальное независимое основание.

Защита деревянной стены

Вес чугунного камина в деревянном доме и его облицовки может достигать около 500 кг. Кроме того, имеет вес дымоотвод и кирпичная перегородка, защищающая стену. Для таких конструкций требуется прочное основание. Перед кладкой напольный слой демонтируется и вырывается котлован. На дно кладется прослойка щебня, которую уплотняют и заливают раствором из цемента и песка. Затем кладется рубероид для гидроизоляции.

При возведении пристенных каминов примыкающая стена должна быть простроена из жаропрочных материалов. Для установки дымохода используются листы из металла. Габариты кирпичной стены должны быть больше размеров печи на 0,5 метра.

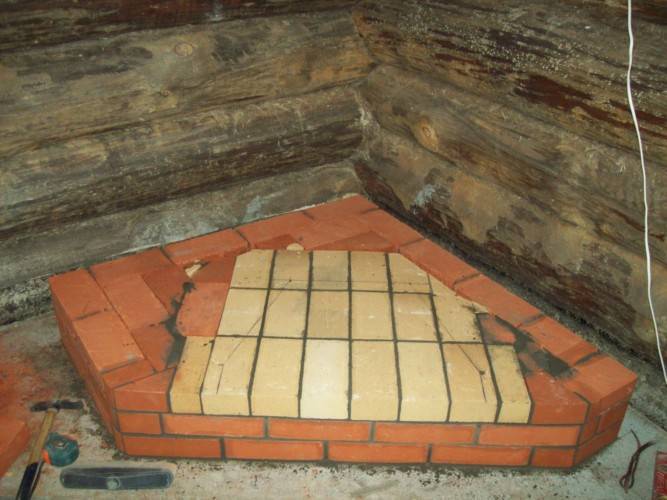

Фундамент для строительства очага

Под фундамент для печки рекомендуется обустроить основание независимое от постройки. Это позволит избежать усадки, а также появления трещин. Стоит учитывать, что в процессе эксплуатации элементы из дерева постепенно деформируются, так как из них испаряется лишняя влага. Теплоизолирующий материал противопожарного покрытия должен фиксироваться к стене не жестко.

Теплоизоляционные листы можно монтировать с помощью профилей для гипсокартона. Для обеспечения безопасности отопительной системы необходимо правильно обустроить узлы, где дымоход будет проходить через перекрытия и кровлю. Отверстия необходимо изолировать термостойкими материалами.

Для фундамента требуется котлован. Его размеры должны превышать габариты конструкции на 10 см. Глубина должна быть 60-70 см, что зависит от размеров очага. В углубление кладется щебень, битый камень и кирпич. Основание заливается цементным раствором. Такое основание должно отстояться примерно месяц, а затем выполняется установка камина в деревянном доме.

Сборка камина из кирпича

Существуют некоторые правила для монтажа камина в деревянном доме:

При установке нового ряда из кирпича необходимо проверять горизонтальную плоскость при помощи строительного уровня.
Кладка проводится посредством мастерка и кельмы.
Толщина раствора должна быть 2-3 мм.
Строительная смесь не должна вылезать за пределы кирпича.

При возведении топки важно добиться горизонтального положения. Топка у открытых очагов делается с применением кирпича, а у закрытых с металлом

Для металлических каминов в деревянном доме используется окошко из огнестойкого стекла. Более эффективными устройствами считаются закрытые топки, так как позволяют контролировать процессы горения. Кладка проводится при плюсовых температурах, что позволяет обеспечить прочность конструкции.

Монтаж дымохода: правила выведения труб

Универсальным дымоходом является конструкция из керамических труб. Для осуществления правильного монтажа необходимо соблюдать определенные правила:

Установка дымохода выполняется с контролем прямолинейности системы и вертикального направления труб.
Внутренние стены дымохода из кирпича следует протереть влажной тряпкой, моченной в жидкой глине.
Для возведения конструкции применяется цементно-песчаная смесь.
Во время монтажа рекомендуется использовать готовые сэндвич панели.

Мини-печь из кирпича своими руками

Как построить небольшую печь из кирпича, не обращаясь к специалисту? Следуя простой инструкции, любой сможет возвести такую конструкцию не имея никакого опыта. Работа по строительству мини-печки затратит мало времени и сил. Печь возводится достаточно легко. У новичка может уйти неделя, не больше. Тем не менее, стоит поискать печника или человека, который уже строил печь. Он может поделиться опытом и дать вам несколько нужных советов.

Прежде чем приняться за строительство вашего «сердца дома», нужно выяснить будущее расположение печи. Соблюдая, предложенные подсказки, вам будет легко определиться с местом

Обратите внимание на:

размер жилого помещения;

высоту стен;

соприкосновение дымохода с потолочными балками. Его быть не должно;

нагревание помещения. Должно быть везде одинаковым;

положение. Желательно — недалеко от окна в углу или центре комнаты;

близость к основной стене дома;

близость к входной двери.

свободный проход ко всем сторонам печи, с целью легкой чистки, уборки и осмотра.

Измерьте территорию где будет стоять будущая печь и отметьте ее.

Что понадобится для работы?

тряпки и ведра;

дрель;

болгарка;

строительный миксер;

шаблоны проемов;

совковая лопата;

деревянная рейка с ровными краями, она будет линейкой;

сито;

отвес;

расшивка;

рулетка;

кирка.

простые кирпичи;

брусья;

глиняный раствор;

задвижка;

плита из чугуна;

одна дверка для поддувала;

чугунная решетка для топки;

жаропрочный кирпич;

одна дверка для топки;

проволка;

металлическая труба;

асбестовые шнуры.

Последовательность выполнения работы

После того, как вы определились и правильно выбрали расположение, обратите внимание на поверхность

Важно, чтобы она была из хорошо закрепленных, толстых и прочных досок. Положите полиэтиленовую пленку размером 78-х53 см на место возведения печи. Сделайте подушку из песка толщиной 1 см

Сделайте подушку из песка толщиной 1 см

Положите полиэтиленовую пленку размером 78-х53 см на место возведения печи. Сделайте подушку из песка толщиной 1 см.

Первый ряд. На песок нужно выложить 12 кирпичей, между ними не делать креплений. Выровнять по одной высоте, чтобы они располагались точно в горизонтальном положении.

Второй ряд. Глиняный раствор наносим нежирным слоем и устанавливаем дверку для поддувала, заранее обернув ее асбестовым картоном. Фиксируем дверь проволокой.

Третий ряд выстраиваем огнеупорным кирпичом. Теперь можно установить чугунную решетку для топки над поддувалом, но только если полностью достроили ряд.

Четвертый ряд. Ставим кирпич на ребро в середине дымохода. Выкладываем стойку для стенки изнутри печи. Оборотную сторону делаем с выступом на внешней стороне без раствора из глины. Эти кирпичи потом можно будет выбить для чистки колодца. Оберните дверь для топки асбестовым шнуром, что бы она смогла раскрываться снизу вверх. Устанавливаем. Фиксируем проволокой и на время ставим пару кирпичей. Один устанавливаем сзади дверцы, а второй сверху.

Пятый ряд укладываем пластом. Повторяем очертание последнего ряда.

Шестой ряд ставим ребром. Натираем стенки печки влажной ветошью.

Седьмой ряд выкладываем пластом. Делаем связку с трех четвертых части кирпича с последующими рядами. Снова ставим ребром пару кирпичей. Выстраиваем оборотную стену у печи.

Восьмой ряд укладываем так, чтобы он заблокировал топочную дверь. Обязательно над топкой установить скошенный кирпич. Благодаря ему пламя в печи будет стремиться в центр конфорки на чугунной плите.

Выкладываем немного намоченный асбестовый шнур. Устанавливаем чугунную плиту. Это позволит создать герметичность между кирпичами и плитой.

Девятый ряд незначительно смещаем, чтобы сохранять дверцу открытой.

Десятый ряд. Формируем дымоход с расширением сзади. Дымовая труба должна быть прямой.

Одиннадцатый ряд. Задвижку заполняем асбестовым шнуром, предварительно смазанный глиняным раствором и устанавливаем. Теперь дымовая труба достаточно плотно соединяется с металлической. Если труба наклонится в бок, ее требуется перекрыть тремя рядами кирпичей.

Почистите дымоход от грязи. Для этого требуется из четвертого ряда вытащить кирпичи. Белим печь. Покрываем стены и металлическую часть. В известь для побелки нужно влить небольшое количество молока и синьки

Важно тщательно промазать все швы кирпичей и чугунной поверхности

Просушка печи

Закройте все промежутки между первоначальным рядом кирпичей и полом. По бордюру печи прибиваем плинтус, это не допустит просыпание песка и придаст дивный вид. По окончании всех работ печь нужно будет первый раз прогреть щепой и бумагой или картоном. Затем оставить открытыми двери и конфорки, пока печь не просохнет. После этого ее можно будет топить в полную силу.

Правила монтажа каминов

Вопрос установки камина в доме необходимо решить на этапе планировки, строительства. Это обуславливается тем, что классическая и даже современная печь будет обладать большим весом, поэтому наличие специально отведенного места в фундаменте становится обязательным.

Для многоэтажного дома желательно позаботиться о наличии конструкции на каждом этаже. Будьте готовы к тому, что даже самый лучший камин сможет гарантировать отопление только одного этажа.

Позаботьтесь о соблюдении мер пожарной безопасности. Для этого потребуется установить гидроизоляцию в подполе, выполненную из рубероида, толи.

Газоходы должны располагаться, по крайней мере, на 35 сантиметров друг от друга, но оптимальным значением будет 45 сантиметров. Второй вариант оказывается наилучшим, если планируется продолжительное использование печи.

Типы каминов в доме

Какой материал выбрать?

Для создания отопительного прибора и его топки необходимо выбрать высококачественный, безопасный материал. Наилучшим вариантом оказывается кирпич. Но ведь и он бывает разным! Будьте готовы к тому, что силикатный кирпич не подходит, так же как и пустотелый керамический. На чем же остановить собственный выбор? Для оформления топки идеально подходит полнотелый керамический кирпич. Используемый материал должен отличаться высоким качеством, поэтому он должен обладать равномерным цветом и одинаковыми геометрическими размерами, а дефектов не должно быть.

Как укладывать тело печи?

Решив выполнить укладку своими руками, необходимо принять во внимание следующие аспекты
Самое важное – это соблюдать составленную схему укладки, ведь от этого зависит, насколько успешной, безопасной обещает быть эксплуатация камина

Будьте готовы к тому, что установка камина в деревянном доме является серьезной задачей, требующей максимальной ответственности, осторожности, поэтому целесообразнее обратиться к профессионалам. Будьте готовы к тому, что установка камина в деревянном доме является серьезной задачей, требующей максимальной ответственности, осторожности, поэтому целесообразнее обратиться к профессионалам

Самое важное – это соблюдать составленную схему укладки, ведь от этого зависит, насколько успешной, безопасной обещает быть эксплуатация камина

Если все-таки работа будет выполняться своими руками, повышенное внимание нужно уделить кладке первого ряда. Наилучшим решением станет изучение фото, которые способно показать, какой должна быть правильная форма и как должна выглядеть печь в результате

Помните о том, что установку отопительного прибора нельзя осуществлять при температуре ниже 0, ведь в противном случае даже самый лучший камин, разработанный всемирно известным брендом, не сможет порадовать себя во время использования.

Какой должна быть каминная облицовка?

К наиболее важным задачам относится облицовка топки отопительного прибора, которая должна быть стильной и высококачественной. Данные параметры можно сочетать на достойном уровне!

Ваш дом может выглядеть стильно, уютно, что подтверждают многочисленные фото других дизайнерских проектов.

Кирпичные печи принято обрабатывать штукатуркой либо облицовывать кафелем. Отдавая предпочтение штукатурке, нужно понимать, что материал должен быть изготовлен на основе абсета, который придает устойчивость к высокому температурному режиму, но при этом слой должен быть минимальным для сохранения хороших показателей теплоотдачи.

Камины принято устанавливать на специальное основание, являющееся жаропрочным. Для создания основания можно использовать керамическую плитку, огнеупорное стекло, листовую нержавеющую сталь.

Для изоляции дымоходов необходимо помнить о противопожарных нормах. Оптимальным будет использование суперизола.

Небольшие короба можно заполнять базальтовой ватой.

Установка печи в деревянном доме также предполагает работу с топливником, дымоходом и заделкой всех проходов.

Убедитесь в том, что даже своими руками можно создать стильный, надежный прибор для отопления деревянного дома!

Виды

Различные виды каминов отличаются между собой по виду топлива.

Самыми распространенными и популярными являются различные варианты декоративных печей, в которых в качестве топлива используются дрова. При монтаже дровяной модели очага необходимо учесть некоторые особенности:

наличие дымохода значительно усложняет монтаж в квартирах многоэтажных домах;
монтаж дровяного камина – сложный, трудоемкий и затратный процесс, отнимает большое количество времени и сил;
перед началом эксплуатации готовую конструкцию необходимо тщательно просушить;
необходимо тщательно и качественно установить дымоход, так как небольшие недочеты при выполнении монтажных работ – и дым из очага пойдет внутрь помещения;

обязательно нужно оборудовать заранее место для хранения дров;
тщательное соблюдение всех требований противопожарной безопасности;
регулярная чистка дымохода и топки камина от золы и копоти.

Газовые камины – экономичный и практичный вид декоративных печей, отличительной особенностью которых является хорошая теплоотдача и отсутствие дымохода. Монтаж конструкции и последующая эксплуатация газового камина значительно проще, чем дровяного.

Для установки данных вариантов декоративных печей необходимо разрешение специальной организации. Не рекомендован самостоятельный монтаж данной конструкции, лучше доверить этот процесс специалистам. Обязательно соблюдение всех правил противопожарной безопасности в процессе эксплуатации газовых каминов.

Электрические камины – наиболее практичный и экономичный вид домашнего очага. Такие модели идеально подходят для установки в современных городских квартирах.

Необходимо отметить несколько положительных характеристик данных моделей:

различные варианты электрокаминов отличаются доступной стоимостью;
с установкой данного электроприбора справится абсолютно каждый человек;
использование новейших технологий в конструкции устройства позволяет создать эффект настоящего огня;

конструкции электрокаминов оснащены регулируемым режимом подогрева;
в процессе эксплуатации конструкции не потребуется чистка дымохода и камина от золы и копоти ввиду их отсутствия.

Биокамины основаны на современных технологиях, с помощью которых в приборе горит настоящий огонь, не образуя при этом копоти, сажи, золы, пепла и дыма. Конструкция модели биокамина не предусматривает дымоход либо вытяжку.

Перед тем, как приобрести биокамин, необходимо уточнить некоторые детали:

конструкция биокамина универсальна, поэтому ее модель можно установить в любом помещении;
в качестве горючего материала для биокаминов используется экологически безопасное топливо;
модели позволяют выбрать любой дизайн биокамина;
следует соблюдать правила противопожарной безопасности в процессе эксплуатации такой декоративной печи.

Печь-камин сочетает в себе технические характеристики печки и свойства камина. При изготовлении корпуса модели используются листы стали и чугун, топка выкладывается прочным огнеупорным кирпичом. Для изготовления дверцы топки используют термостойкое стекло. Отапливать такую печь-камин можно с помощью любого вида топлива: газа, дров, бурого угля.

Печь-камин имеет свои отличительные особенности:

при установке такого варианта конструкции не требуется монтаж дополнительного фундамента;
модели оснащены специальным устройством для настройки необходимого режима горения;
печь-камин обладает достаточно сильной теплоотдачей;
категорически недопустимо использование в данной модели каменного угля.

Наиболее популярные – кассетный, паровой, солевой, американский, с парогенератором, ультразвуковой и 3D камин. Кассета больше подходит для частных домов, как и напольные модели. Камин из полиуретана необходимо оснащать воздуховодами. Для облицовки используют материалы, которые выдержат высокую температуру. Полено должно быть подходящего размера.

Высота камина должна соответствовать параметрам комнаты. Покупной камин лучше всего выбирать с четким контуром. Нужно быть предельно осторожным с паром или инфракрасным излучением. Для батарей должно быть достаточно свободного места. Система с соляной основой считается наиболее сложной.

Камин можно украсить живым декором, например, цветами в воде, или разместить рядом стол с вазой и журналами. Основной функцией букета будет насыщение воздуха кислородом.

Установка камина в доме из дерева: инструкция

Без подготовки и профессиональной помощи можно устанавливать готовые заводские топки. Если хотите строить настоящий кирпичный очаг, пригласите мастера – конструкцию необходимо точно рассчитать, а кладка требует почти ювелирного мастерства.

Схема установки топки
