Вопрос по эксплуатации насоса

Топ 3 самые популярные центробежные насосы 2021

В данном обзоре представлены самые популярные и практичные поверхностные центробежные аппараты трёх сегментов. Каждый из них представляет свою линейку. Свою популярность они обрели благодаря высокому качеству сборки и гармоничному соотношению цена – качество:

Grundfos MQ 3-35 – элитная станция.

• Автоматическая насосная станция. Достаточно просто подсоединить;
• Небольшие габариты: 570х219х320 мм;
• Вес: 12 кг;
• Производительность: 3 м 3 /ч
• Гарантия: 24 месяца.

Недостатки: не выявлено!

Кратон PWP-370 – лучшее предложение для дачников.

• Товар года 2020 в России;
• Низкая стоимость;
• Производительность: 35 л/мин
• Напор: 30 м;
• Гарантия: 12 месяцев;
• Лучший садовый насос, по мнению дачников.

Недостатки: не выявлено!

ДЖИЛЕКС Джамбо 60/35 Н-К – автоматическая станция, оптимальное соотношение цена – качество.

• Мощный мотор: 600 Вт
• Автоматика в комплекте
• Низкая цена
• Максимальный напор среди конкурентов: 35 м
• Хорошая производительность: 3,6 м 3 /ч
• Гарантия: 1 год

Недостатки: не выявлено!

Правила эксплуатации

Для бесперебойной и продолжительной работы циркуляционного насоса, необходимо придерживаться правил эксплуатации оборудования, которые заключаются в следующем:

важно контролировать наличие достаточного количества теплонагревателя в контуре, чтобы предотвратит холостой ход оборудования. Это относится к устройствам и с «мокрым» и с «сухим» ротором; наличие твердых частиц в контуре приведет к быстрому выходу насоса из строя. Такие агрегаты не предназначены для перекачивания грязной воды

Чтобы исключить риск поломки, на входе устройства устанавливается фильтр грубой очистки; не допускается длительный простой оборудования без работы. Даже если система не используется, необходимо 1 раз в месяц включать насос не менее чем на 15 минут. Это значительно снизит риск развития окисления и коррозионных процессов; требуется определить оптимальный режим работы, при учете минимальной и максимальной пропускной способности агрегата; недопустимо включать насос, если в контуре остались перекрытые вентили. Это может привести к разрыву трубы; важно соблюдать требования по номинальному давлению, указанные в инструкции по эксплуатации; температура теплонагревателя не должна быть выше, чем та, что указана в паспорте устройства. Большинство циркуляционных насосов переносят температуру до 110⁰С, что позволяет устанавливать оборудование, как на входе, так и на выходе котла

Такие агрегаты не предназначены для перекачивания грязной воды. Чтобы исключить риск поломки, на входе устройства устанавливается фильтр грубой очистки; не допускается длительный простой оборудования без работы. Даже если система не используется, необходимо 1 раз в месяц включать насос не менее чем на 15 минут. Это значительно снизит риск развития окисления и коррозионных процессов; требуется определить оптимальный режим работы, при учете минимальной и максимальной пропускной способности агрегата; недопустимо включать насос, если в контуре остались перекрытые вентили

Это может привести к разрыву трубы; важно соблюдать требования по номинальному давлению, указанные в инструкции по эксплуатации; температура теплонагревателя не должна быть выше, чем та, что указана в паспорте устройства. Большинство циркуляционных насосов переносят температуру до 110⁰С, что позволяет устанавливать оборудование, как на входе, так и на выходе котла

При функционировании должен издаваться равномерный звук двигателя циркуляционного насоса, а также поддерживаться постоянное значение напора на выходном патрубке. При соблюдении правил эксплуатации, срок работы оборудования может составлять до 5 лет и более.

2 Какие типичные неисправности у циркуляционных насосов?

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

1. Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
2. Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

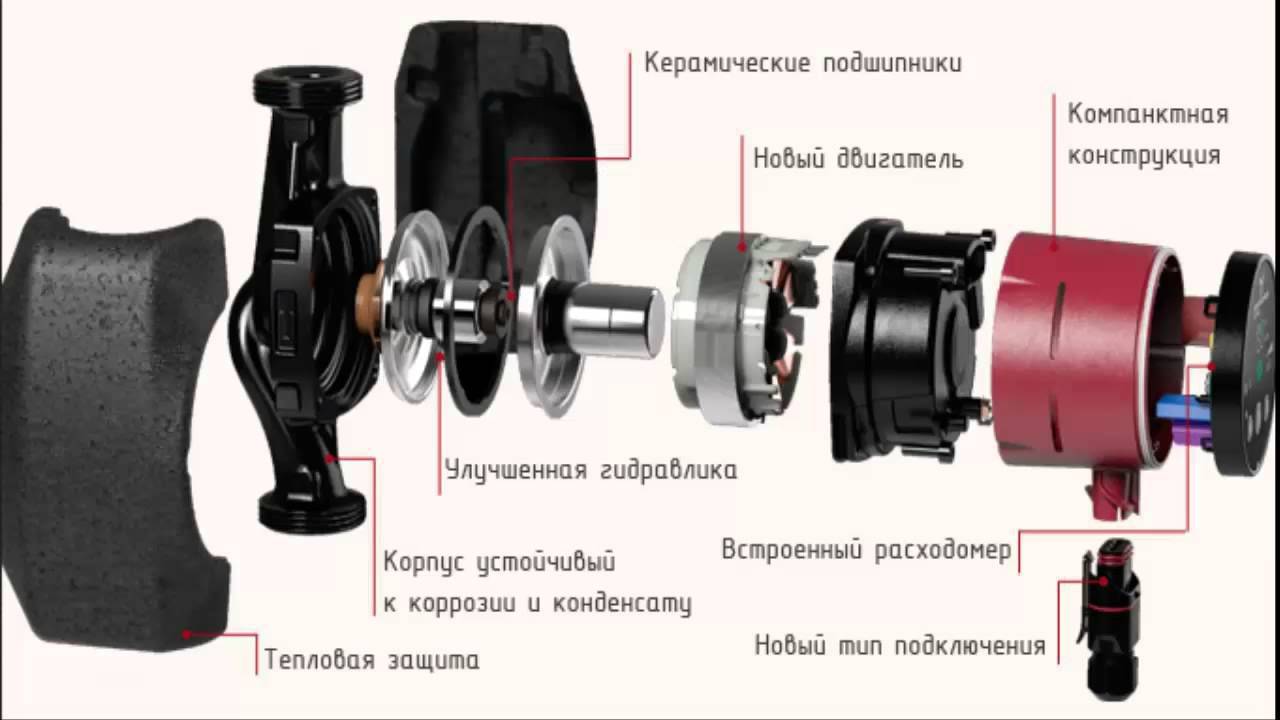

Устройство циркуляционного насоса нового поколения

• изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
• засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
• постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
• нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
• маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

• попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
• неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
• нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
• Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Ключевые эксплуатационные правила

Погружной насос будет хорошо выполнять свою работу, если вы не будете игнорировать правила эксплуатации. Нельзя забывать и об источнике питания. Любые перепады электроэнергии могут отразиться на работе насоса.

Лучше не браться за установку, обслуживание погружного насоса, если вы не можете гарантировать высокое качество выполненной работы. При покупке качественного насоса требуйте у продавца гарантию и сертификаты, поскольку продажа подделок под именами известных брендов – частое явление.

 Самыми популярными моделями считаются погружные насосы со встроенной автоматикой. Она предупреждает поломки и увеличивает срок эксплуатации насосного оборудования.

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Конструктивные особенности

Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.

Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.

• Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
• Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.
• Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
• Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
• Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.

Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.

Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.

Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.

Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.

Парадоксы эксплуатации скважины

Перед тем, как рассмотреть принципы работы насосов давайте вспомним основные тонкости эксплуатации скважин.

Каждая скважина содержит обсадную трубу. Обсадная труба никогда, не погружается до дна скважины. Это делается для наиболее качественного пополнения скважины грунтовыми водами.

Существуют скважины, где часть обсадки составляет скальная порода. В таких скважинах обсаживают до максимально возможной глубины в скальной породе. Если же она не поддается бурению, обсадку делают до скальной породы.

После бурения скважину необходимо промыть (прокачать). Как правило прокачкой занимаются сами бурильные организации. Прокачку обычно осуществляют вибрационным насосом, или же скважинным, постоянно взбалтывая крупные частицы в воде, образуя взвесь.

Бурильная организация должна выдать паспорт на скважину, в котором указывается: дебет скважины, диаметр обсадной трубы, глубина скважины, глубина обсадки, зеркало в метрах (глубина до столба воды от поверхности грунта). Однако, встречаются случаи когда таких паспортов не дают. Либо не все параметры указаны (например зеркало). Зеркало воды – считается достоверным, если столб воды стоит более 3-5 суток. В связи с этим не все бурильные компании вносят эту информацию (лучше измерить самому перед покупкой насоса).

Запечатывать скважину рекомендуется только на 4-7 сутки. Дело в том, что если Вам повезло и скважина попала в хороший водоносный слой. После бурения скважина прокачается, но основной столб воды образуется лишь на 3-4 сутки. Большинство любителей приобретают сразу же герметичный оголовок на скважину.  Устанавливают после прокачки на следующий день, а как удивляются на 2-3 сутки, когда проснувшись утром видят столб из обсадной трубы на своем участке. И таких случаев много. А весь секрет таится в том, что за это время грунтовые воды образовали водоносные протоки и вода пошла вверх, а скважина закупорена!!! Что происходит? Результатом нарастания давления, грунтовые воды выдавливают всю обсадную трубу наружу.

Если Вам повезло попасть в такой водоносный слой. Ждите пока вода прекратит течь. А течь она может даже до 30 дней.

Герметичный оголовок необходим каждой скважине. Назначение этого устройства в повышении  срока службы скважины. Устройства данного вида способствуют повышению дебета скважин. Принцип работы скважинного оголовка  (герметичного оголовка) в создании вакуума (разряжения) внутри обсадной трубы в процессе потребления пользователем воды.  Образованная разряженная область увеличивает скорость пополнения скважины, работая как насос. В результате дебет увеличивается на 10-15%, а водоносные протоки будут периодически прочищаться.

Насос в скважину всегда опускается не до дна скважины, а до конца обсадной трубы. Хотя можно опустить и до дна скважины. Однако, этого делать не рекомендуется, ввиду возможности застревания насоса при необходимости его изъять. Связано это с тем, что расстояния между стенками трубы и насосом обычно не превышают 1-3см. Также близкое расположение насоса у дна скважины приведет к постепенному его засорению песком и другими примесями в процессе эксплуатации.

Если в скважине вода с большим количеством примесей песка или извести, то выходом из такой ситуации станет нейлоновый чулок (обычный женский чулок) и подъем насоса на пару метров выше. Насос помещается в чулок и приподнимается на 1-3м выше старого уровня. Такая уловка позволит защитить Ваш насос от быстрой поломки и уменьшит количество примесей в фильтрах. Единственное чулок необходимо растянуть так чтобы насос легко качал. Дешевле поменять чулок, чем насос

Вспомнив, основные концепции эксплуатации скважин, мы с уверенностью переходим на разновидности насосов, которые часто применяются в скважинах.

Виды неисправностей и решение

Для того чтобы определиться с порядком выполнения ремонтных работ, необходимо разобраться с причиной поломки. Для начала ознакомьтесь, какие бывают неисправности центробежного насоса, а следом переходите к делу. Скорее всего, вам удастся самостоятельно устранить неполадки, а может, придётся обратиться к мастеру.

Насос не качает при запуске

Если при включении устройства не происходит никаких посторонних шумов, ударов, а насос просто вращается, не подавая напор, то причиной неполадки насоса могут быть неправильные условия работы устройства. Для устранения неисправности необходимо:

1. Проверьте, залита ли система водой. Перед запуском закройте все отверстия, в которые заливается вода.
2. Проверьте клапан всасывающего патрубка – возможно, он заклинил и не пропускает воду. Клапан находится на конце патрубка и отвечает за сохранность залитой воды в системе.
3. Кратковременным включением убедитесь, что рабочее колесо вращается – возможно, не установлен шпунт, который фиксирует крыльчатку в неподвижном состоянии по отношению к ведущему валу.

Центробежный насос не качает воду, 10 причин:

Не вращается вал при запущенном насосе

Причины поломки вала насоса в данном случае просты. Скорее всего, прибор длительное время находился в простое. Такое явление случается весной у многих пользователей. Для устранения необходимо провернуть рабочее колесо при помощи длиной отвёртки, если вы видите, что его вращению мешает какой-то предмет, необходимо разобрать устройство и убедиться в том, что туда не попали крупные части мусора.

Если наблюдается биение вала, то способ устранения биения вала насоса заключается в проверке вала на изгиб, затем его устранение при помощи наклепа. В определенных случаях потребуется шлифовка, электросварка и механическая обработка.

Нежелательно попадание любых инородных тел в горловину устройства – это приведёт к выходу из строя рабочего колеса. На время консервации необходимо заматывать горловину тряпкой или пакетом. Проблемы центробежных насосов:

Насос не запускается

Если прибор не запускается при включении его в электрически сеть, причиной может послужить перегорание обмотки электрического двигателя, выход из строя конденсатора или предохранителя, сетевой кабель может быть перебит.

Проверку начинайте с замера приходящего напряжения. Поломка может быть в линии электропитания. В случае выхода из строя таких элементов, как конденсатор или предохранитель – замените их. В случае перегорания обмотки двигателя, скорее всего, заменить будет проще весь аппарат.

Один из вариантов качественного оборудования насос центробежный DAB K 30/70 M.

Шум при работе насоса

Если прибор начал издавать шум при работе, причин может быть несколько

Первое, на что обратите внимание – уровень воды. Возможно, вода ушла, и аппарат не справляется, в таком случаем шум будет сопровождаться вибрациями

Решением может быть только монтаж устройства ближе к зеркалу воды.

Причина шума может стать подшипник, в таком случае ротор насоса постоянно утягивает на всас. Это серьёзная проблема, в таком случае работа устройства запрещена, потому что если разбитые подшипники разобьют посадочные места, то заменить их уже не удастся. Неполадка подшипников будет сопровождаться характерным треском и постукиванием. Устанавливаются они на роторе устройства.

Насос издаёт шум при запуске

Для того чтобы не возникало такой проблемы, хорошо закрепите аппарат на жёсткой станине, он не должен болтаться или прыгать. Произведите смазку всех узлов, возможно, она отсутствует. Проверьте жидкость, которую вы собрались качать, возможно, это густое масло, в таком случае вам понадобится шестерёнчатый насос. Проверьте систему на заполнение водой.

Полезное видео: ремонт насоса БЦН:

Эксплуатация – насос

Эксплуатация насосов с подачей больше расчетной также иногда приводит к кавитационным повреждениям элементов рабочих колее и корпусных деталей.
 

Эксплуатация насосов безопасна, если приняты меры для исключения чрезмерных повышений давлений и температур, а также для предупреждения утечек жидкости и опасностей от движущихся частей насоса.
 

Эксплуатация насосов заключается в их обслуживании и проведении планово-предупредительного ремонта. Обслуживание насосов осуществляется в соответствии с заводскими инструкциями, учитывающими особенности конструкции конкретной машины. В то же время при обслуживании различных конструкций следует соблюдать общие правила эксплуатации. В ходе обслуживания насосов приходится их периодически пускать, останавливать и контролировать во время работы. Перед пуском необходимо произвести наружный осмотр насоса, закрыть краны у мановакуумметра и манометра, установленных для измерения напора во всасывающем и нагнетательном патрубках. Затем залить насос водой ( или перекачиваемой жидкостью), если он расположен выше емкости, из которой забирает жидкость. При расположении насоса ниже емкости, из которой он забирает жидкость, открывают кран для выпуска воздуха и задвижку на всасывающей линии. Как только из воздушника начнет выливаться вода, его закрывают.
 

Эксплуатация насосов заключается в их обслуживании и планово-предупредительном ремонте. Обслуживание насосов осуществляется з соответствии с заводскими инструкциями, учитывающими особенности конструкции конкретной машины. В то же время при обслуживании различных конструкций следует соблюдать общие правила эксплуатации, В ходе обслуживания насосов приходится их периодически пускать, останавливать и контролировать во время работы. Перед пуском необходимо произвести наружный осмотр насоса, закрыть краны у мановакуумметра и манометра, установленных для измерения напора во всасывающем и нагнетательном патрубках. Зятем залить насос водой ( или перекачиваемой жидкостью), если он расположен выше емкости, из которой забирает жидкость. При расположении насоса ниже емкости, из которой он забирает жидкость, открывают кран для выпуска воздуха и задвижку на всасывающей линии. Как только из линии для выпуска воздуха начнет выливаться вода, вентиль на этой линии закрывают.
 

Эксплуатация насосов на загрязненных маслах резко сокращает срок их службы.
 

Эксплуатация насосов связана с необходимостью периодической чистки внутренних поверхностей насоса от нанесенной пленки титана.
 

Эксплуатация насосов ведется на основании инструкций, разработанных на электростанциях с учетом требований заводских инструкций по монтажу и эксплуатации.
 

Эксплуатация насосов должна осуществляться по специальной производственной инструкции. Во время их работы необходимо следить за давлением на всасывающей и нагнетательных линиях по манометрам, за температурой электродвигателей, подшипников и торцевого уплотнения, за герметичностью торцевого уплотнения и фланцевых соединений с арматурой.
 

Эксплуатация насосов безопасна, если приняты меры для исключения чрезмерных повышений давлений и температур, а также для предупреждения утечек жидкости и опасностей от движущихся частей насоса.
 

При эксплуатации насоса с трубопроводом ( характеристика последнего N N NNi) изменение частоты вращения приводит к перемещению рабочей точки по линии fyN NNi – с соответствующим изменением производительности и напора. Заметим, что уменьшение производительности путем уменьшения частоты вращения возможно лишь до определенного предела.
 

Центробежный насос марки КМ в разрезе.

При эксплуатации насосов необходимо следить за плотностью сальниковых и других уплотнений, особенно при большой высоте всасывания или нагнетания.
 

Зазоры в подшипниках качения.

При эксплуатации насосов подшипник должен хорошо смазываться, температура подшипникового узла не должна быть выше указанной в технической документации завода-изготовителя, а при отсутствии таких указаний – не выше 60 С.
 

При эксплуатации насосов на месторождениях Западной Сибири значительно интенсифицируются процессы разрушения поверхностных слоев деталей, непосредственно контактирующих с коррозионно-активными средами. Недостаточный ресурс работы деталей узлов гидравлического уплотнения и разгрузочного устройства приводит к частым остановкам узлов или агрегатов, к нарушению технологических циклов добычи нефти.
