Последовательное подключение теплых полов
Последовательное присоединение производится в разрез стояка. Напольное отопление при этом будет работать вместе с полотенцесушителем.
При отключенном стояке вырезается участок трубопровода, на срезы устанавливаются вентиль и шаровый кран (или два вентиля). К ним подключается трубопровод контура полов.
Основной недостаток этого варианта подключения – создание большого сопротивления в схеме работы стояка. При диаметре стояка в 15 и 20 мм это явление малозаметно, ведь контур имеет малую длину и соответствующее сечение. При диаметрах более 25 мм сопротивление трубопровода условным диаметром 15 мм становится препятствием циркуляции теплоносителя.
Прикрытие регулирующего вентиля усиливает эффект сопротивления. Устанавливать насос при описанном подключении не рекомендуется. Мощность насоса не сможет создать необходимый напор для сети, устройство станет лишь дополнительным препятствием.
Принципы работы
Полотенцесушитель — это отопительный прибор, предназначенный для установки в квартирах и частных домах. С виду он очень напоминает обыкновенную часть системы внешних коммуникаций, однако основное его предназначение кроется именно в названии – такой прибор удобно использовать для просушивания полотенец и мелкого белья. Кроме того, иногда полотенцесушитель исполняет роль компенсирующей петли и выступает дополнительным источником тепла в ванной комнате.
Первые присоединяются к основной системе водопровода, либо же к отопительной системе и функционируют за счёт подачи горячей воды. По виду они похожи на изогнутую трубу, которая, для большей эстетики покрыта никелированным слоем.
Электрические полотенцесушители, соответственно, питаются от розетки и удобны тем, что для их установки подойдёт абсолютно любой участок квартиры, где поблизости имеется источник электропитания. Такой прибор отдаёт много тепла, при этом употребляя малую долю электроэнергии, в чем заключается его основное преимущество.
Полотенцесушители бывают разных видов
На современном рынке имеется довольно большой выбор качественных импортных моделей, среди которых вполне возможно выбрать подходящее. А для наших целей нужен самый эргономичный агрегат, который будет способен прослужить долгие годы.
Чаще всего, для установки теплого пола от полотенцесушителя используются водяные модели, но иногда предпочтение отдаётся подключению электрических. Всё очень просто – поступающую горячую воду с помощью нескольких дополнительных витков труб пропускают под напольным покрытием. Электрообогрев же намного тоньше самых тонких труб, что обычно осложняет задачу.
Если вы уже выбрали полотенцесушитель, далее нужно хорошо подготовиться к дальнейшим работам.
Проверка системы
Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.
Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.
К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.
Как можно подвести водяной теплый пол?
В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.
Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.
Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.
Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.
Чего ожидать
Охота сразу же предупреждать, что высококачественная установка тёплого пола от сушителя полотенец просит определённых расчетов, знаний и навыков, по другому вы неминуемо столкнётесь с такими проблемами:
Через чур горячий сушитель полотенец. Слишком прогретая напольная поверхность тоже может стать трудностью, если ваш прибор трудится через чур активно. Порой уменьшить температуру сушилки не выходит, и вот тогда вся установка не имеет смысла.
В разных зданиях могут быть сбои с горячей водой, и если при этом у вас есть подпольная конструкция – то она выполнит поверхность не просто холодной, а ледяной
Данный момент тоже необходимо взять во внимание при установке. Проблему решить можно установкой измерителя контроля температуры.
При неграмотном порядке работы, вы рискуете нарушить обычную подачу, и оставить и собственную и соседскую жилая площадь совсем без горячей воды.
Через чур большое давление в наборе со нечаянным заломом труб, приводит к прорыву всей конструкции, после этого нелегальная установка пола вскроется и результаты могут быть самыми малоприятными.
Если вы планировали обратиться к специалистам, быстрее всего вы получите отказ, так как, в основном, компании не желают связываться с преступными видами монтажа
Тёпленький пол от сушителя полотенец
Если вас не пугают подобного рода сложности, можно испробовать выполнить установку тёплого пола от сушителя полотенец самостоятельно. Для этого есть несколько важным видов подключения.
Функциональная нагрузка
Полотенцесушитель представляет собой систему труб, расположенную на стене ванной комнаты. Название говорит само за себя: на этом оборудовании очень удобно сушить полотенца. Впрочем, этим его функциональность не ограничивается. Существует как минимум три направления, в которых жизнь становится комфортнее благодаря данному изделию:
- поддержание комфортной температуры в помещении. Внутри полотенцесушителя циркулирует горячая вода. Система труб сделана из металла, благодаря чему передача тепла в окружающее пространство происходит очень активно. За счет этого воздух в ванной комнате нагревается. В теплом помещении комфортно находиться и принимать различные водные процедуры.
- контроль уровня влажности. Благодаря тому же повышению температуры в помещении просыхание поверхностей происходит быстрее, а значит, есть реальный шанс противостоять появлению плесени и грибка. Да и в целом декоративная отделка пола, потолка и стен чувствует себя в таких условиях гораздо лучше,
- возможность сушить белье. Не полотенцами едиными жив человек, а потому и вариантов использования нагретых труб у него множество. Например, если в семье есть совсем маленький ребенок, то пачканье пеленок происходит гораздо быстрее, чем заворачивание в них младенца. Чтобы не запасаться горами сатина и фланели, можно по ходу дела стирать испачкавшееся и сразу его сушить. Вот тут-то и пригождается каждое дополнительное место, способное выполнять роль сушки. Полотенцесушитель с этим отлично справляется.
Как видите, наличие этого оборудования в ванной комнате — вопрос не только удобства, но и функциональности. Но чтобы по максимуму получить желаемый результат, необходимо изначально определиться с тем, какая именно модель подойдет под конкретно ваши потребности.
Варианты технических решений
Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.
Полотенцесушитель на отдельном контуре отопления
Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.
Преимуществом использования такого способа монтажа является:
- обеспечение обогрева ванной комнаты без применения радиаторов;
- удобное использование независимо от времени года;
- возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.
Полотенцесушитель на отдельном контуре отопления
К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.
Подключение конструкции к контуру основного отопления
Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.
Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:
- возможность использования устройства в качестве основного обогрева ванной комнаты;
- невысокие затраты монтажа;
- применение для любых моделей с жидким теплоносителем.
Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.
Подключение на горячую воду
Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.
К преимуществам данного типа подключения можно отнести:
- бесперебойное использование при круглогодичной подаче горячей воды;
- простота монтажных работ, отсутствие дополнительных затрат.
Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:
- для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
- ограниченная возможность использования в качестве основного обогрева ванной комнаты.
Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.
Советы по эксплуатации
Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.
Специалисты рекомендуют при эксплуатации:
- Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
- В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
- Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
- Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
- При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.
Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.
Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.
Как законно подключить теплый пол от полотенцесушителя в квартире
Всем владельцам квартир запрещено подключать водяной теплый пол от полотенцесушителя напрямую. Во-первых, эти действия относятся к незаконной перепланировке, во-вторых, расходуется неучтенное количество тепловой энергии, за которую расплачиваются все жильцы подъезда/дома.
Однако существует законный способ использования водяного ТП в квартире – установка теплообменника. По существующим нормативам СП, СНиП водяной теплый пол можно смонтировать только в санузлах совмещенного типа, туалетах и ванных комнатах, разводка над жилыми комнатами запрещена на всех этажах многоквартирного жилого дома, кроме первого нижнего уровня.
READ Как подключить приложение к гироскутеру
Поющий редуктор давления, или «лучшее – враг хорошего».
Дмитрий 78 опубликовал запись блога в Необычные проблемы и их решение., 10 апреля , запись блога
Вот, не люблю я переделывать или доделывать чужую работу.
В очередной раз с этим столкнулся. Была поставлена задача уместить уже установленный унибокс Grohe в полость между двумя нишами которые предстояло обустроить, более компактно уложить полипропиленовые трубы и после этого уложить плитку.
Многие владельцы недвижимости сталкиваются с проблемой слабого обогрева жилища. Если в межсезонные периоды с этим можно ещё как-то мириться, то с наступлением сильных холодов вопрос отопления встаёт более остро.
Безусловно, решений, которые могут помочь сделать ситуацию лучше, может быть множество, но, как правило, они или требуют больших вложений денежных средств, или их вообще трудно осуществить в данных условиях. Приходится искать альтернативу. На помощь могут прийти тёплые водяные полы от полотенцесушителя.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Тёплый пол в ванной комнате
Тёплый пол от полотенцесушителя в ванной – популярный способ сделать оптимальный прогрев поверхности и уютную температуру в комнате. Стоит сказать, что такой способ создания комфорта не всегда находит одобрение среди соответствующих служб, но в то же время многие люди всё равно укладывают данную систему, так как позволяет экономить на материалах при подключении.
Чтобы верно провести монтаж, необходимо изучить принцип работы тёплого водяного пола.
Укладка труб тёплого пола
Процесс укладки нагревательных элементов тёплого пола достаточно простой. Для обустройства данной системы в ванне подойдут изделия диаметром 16 или 20 мм. Контур прокладывается на открытой площади, под ванну производить укладку нет необходимости.
Трубопровод может укладываться по любой схеме: «улитка» или «змейка». Так как он слишком мал, то способ размещения его не будет влиять на эффективность работы системы.
Начинать нужно с демонтажа старого финишного покрытия в ванне, и очистки основы, на которую будет укладываться гидроизоляционный и теплоизоляционный материал. Для подложки подойдёт вспененный полиэтилен (фольгированный пенофол).
Так как, он обладает малой толщиной, что сделает меньше «пирог» водяного пола
Это особенно важно для ванны, ведь чаще высота санузла, ниже потолков во всей квартире. Трубы лучше устанавливать из сшитого полиэтилена или металлопластика
Процесс монтажа тёплых полов в ванне, такой же, как и в любой из комнат квартиры:
- Укладка контура — это зависит от материала трубного изделия, если полипропилен — то соединение осуществляется специальными фитингами. При использовании металлопласта, трубы следует раскладывать таким образом, что свести к минимуму количество соединений. При монтаже медного изделия необходимо использовать уголки из подобного материала.
- Крепление труб к полу при помощи хомутов.
Врезка в систему — осуществляется соединительными муфтами. Нельзя допускать резких поворотов контура.
- Армирование — укладка арматурной сетки, она способствует увеличению прочности конструкции.
- Проклейка периметра демпферной лентой — это необходимо, чтобы бетон не растрескался при высыхании.
- Заливка бетонной стяжки — её лучше производить по маячкам. Система в момент нанесения на неё бетонного раствора должна быть заполнена холодной водой и в ней должно присутствовать давление 2 амп. На затвердевание раствора потребуется от 2 до 4 недель, в это время следует периодически смачивать поверхность, чтобы она не пересохла.
Законность подключения
Любая труба с холодной/горячей водой внутри автоматически является частью инженерной системы квартиры. Согласно перенос, замена инженерных сетей является перепланировкой, которую необходимо узаконить. В указано, что схемы разводки отопления и ГВС утверждают поставщики теплоносителя. Поэтому врезаться законно в систему отопления и горячий водопровод эти компании не позволят в принципе.
Штрафные санкции по незаконно выполненной перепланировке описаны в 7.21 статье административного кодекса КоАП РФ. Это штраф в размере от 2000 до 2 500 рублей и предписание вернуть все в исходное состояние, то есть, восстановить целостность стояка полотенцесушителя без посторонних врезок.
Кроме того, водяной теплый пол невозможно вынести из ванны, туалета, совмещенного санузла или кухни. Поскольку разводка инженерных систем над жилыми помещениями не допускается. Это еще один штраф, но не самый страшный.
В настоящее время в домах и отдельных подъездах установлены приборы учета расхода тепловой энергии. Поэтому, незаконно подключившись, а без разрешения поставщика горячей воды это именно незаконное действие, к полотенцесушителю, вы автоматически в одностороннем порядке нарушаете положения договора с поставщиками теплоносителя:
- если стояк полотенцесушителя входит в систему отопления, подъездный или общедомовой счетчик калорий покажет завышенную цифру, все соседи в складчину будут оплачивать ваш долг;
- если стояк ПС имеет подключение от ГВС, то расход тепла в контурах теплого пола вообще никак не учитывается поставщиком, так как в системах горячего водоснабжения тепловые счетчики не предусмотрены.
Таким образом, при обнаружении несанкционированного подключения ТП в ванной комнате долги по отоплению будут списаны на собственника квартиры. И суммы эти значительно выше административных штрафов.
В настоящее время обладает законностью единственная схема подключения теплого пола:
- к стояку параллельно крепится теплообменник;
- теплый пол подключается к вторичному контуру этого теплового прибора.
Теплообменник имеет мощность, сопоставимую с расходом тепла в регистре отопления или полотенцесушителе. Контуры изолированы друг от друга, в трубы теплого пола можно залить чистую воду без примесей, снизить давление и температуру для увеличения ресурса, обеспечения безопасности.
Виды полотенцесушителей
Полотенцесушитель представляет собой особый вид радиатора в форме змеевика, по изогнутой трубе циркулирует рабочая жидкость. Водяная модель используется в комплекте с фитингами, обеспечивающими подключение к системе горячего водоснабжения, в электрических вариациях есть встроенный ТЭН. Принцип работы у обоих устройств одинаковый: труба, нагреваясь вслед за энергоносителем, сушит воздух в помещении, выводит влагу из развешенных полотенец. В стандартном исполнении батарея фиксируется к стене.
Водяной
Врезается в систему отопления и горячего водоснабжения, это самый распространенный вариант конструкции. Он не зависит от подачи электроснабжения и обладает следующими преимуществами:
- простота исполнения,
- безопасность,
- неприхотливость в обслуживании,
- лояльный ценовой диапазон и разнообразие моделей,
- эффективное выполнение поставленной задачи.
Но есть и слабые стороны:
- полная зависимость от подачи горячей воды или отопления;
- образование слоя коррозии и накипи изнутри, что сказывается на способности к нагреванию корпуса.
Водяной полотенцесушитель
Нельзя забывать, что в таких системах часто образуются воздушные пробки.
Электрические
Представляют собой полноценные радиаторы с закрытым контуром. Их габариты чуть больше (сказываются особенности конструкции), их можно установить в любую зону ванной, лишь бы шнур дотягивался до розетки. Электрические модели могут быть масляными, они привлекательны благодаря высокой теплоемкости, и «сухими» – в них нет рабочей жидкости, проложен кабель.
Преимущества линейки:
- длительный эксплуатационный ресурс;
- надежность в использовании;
- умеренное энергопотребление;
- прибор можно включать и выключать по мере необходимости.
Минусом является полная зависимость от подачи электроэнергии, продукция реализуется в высоком ценовом сегменте. Электрические вариации могут быть дополнены полезными опциями – термостатом, таймером, защитной автоматикой.

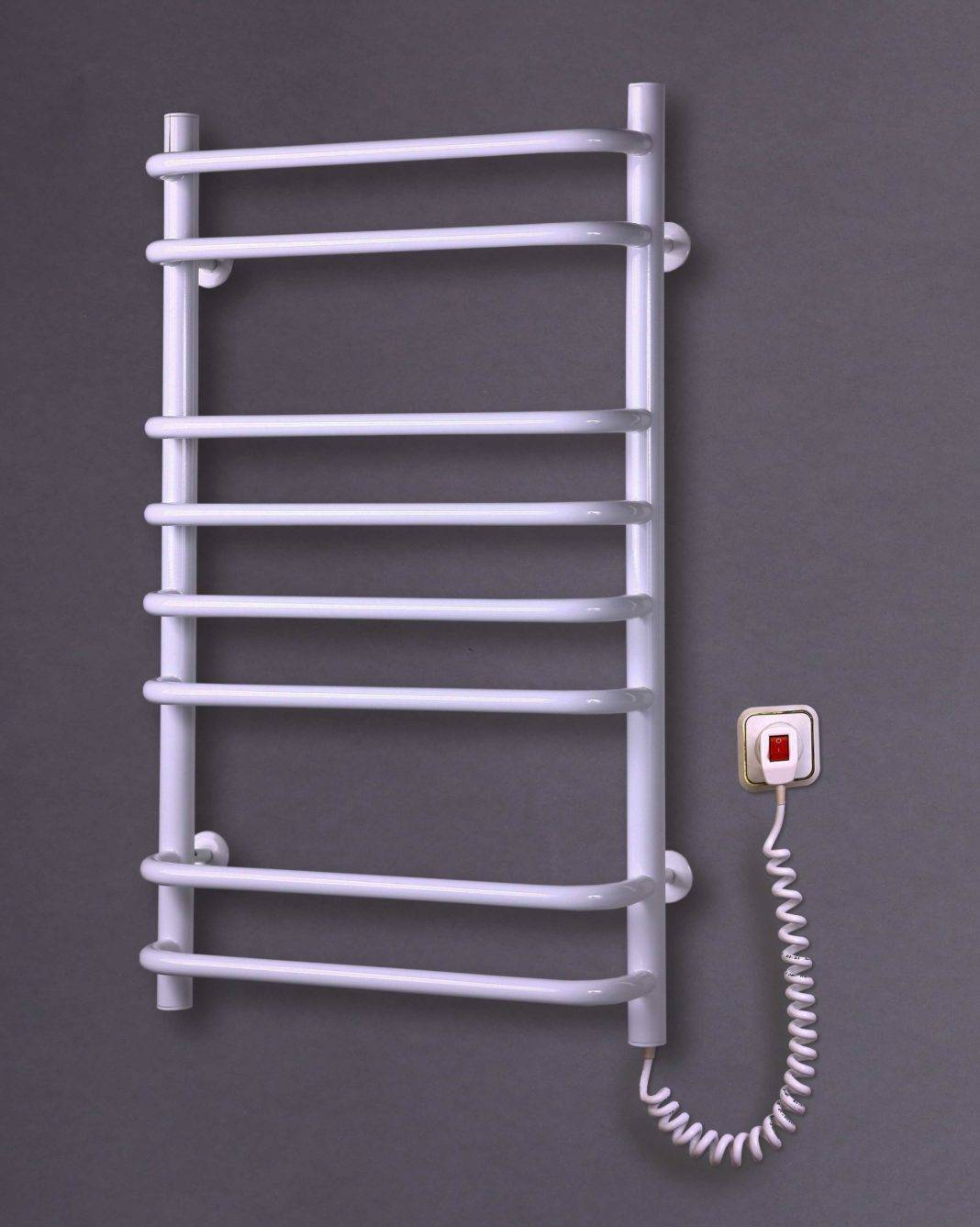

Электрический полотенцесушитель
На профильном рынке встречаются универсальные модели, объединяющие положительные свойства обеих категорий, их подключают к электросети и отоплению. При правильной врезке сушилка будет радовать круглый год: летом от сети, а зимой от централизованного отопления. Единственная сложность – выбор оптимального места монтажа.
Особенности эксплуатации, с какими проблемами можно столкнуться
Обустройство водяных тёплых полов от змеевика в ванной, в наших квартирах производится довольно редко. Однако данное устройство набирает популярность, поэтому помимо знаний, как правильного монтировать нагревательный пол, следует разбираться и в правилах его эксплуатации.
Главная особенность данной конструкции в том, что на ее эффективное функционирование влияет работа центральных коммуникаций. Если давление в центральной отопительной системе падает или ухудшается качество теплоносителя — это отражается на проходимости жидкости в контуре.
При наличии чрезмерно горячего змеевика, и если отсутствует термостат, будет трудно получить оптимально комфортную температуру. Чересчур горячий пол может пересушить ванное помещение, которое имеет небольшие размеры. Выходом будет установка коллектора или датчика термоконтроля, но это существенно увеличит финансовые затраты на установку греющего пола.
Есть риск затопления квартиры соседей снизу, при аварийных ситуациях. Кроме того, чтобы устранить неполадки, придётся разобрать плитку, и произвести демонтаж бетонной стяжки. А это, трудоёмкая и грязная работа, которая ещё и требует дополнительные расходы.
Установить тёплый пол в квартире от полотенцесушителя можно своими руками, но если вы не уверены в своих силах, то лучше воспользоваться услугами профессионалов. Ведь не правильный монтаж отразится на работе отопительной системы и горячем водоснабжении.
Тёплый водяной пол в ванной от сушилки — это дополнительное тепло и комфорт при приёме водных процедур, что особенно важно в зимний период
Процедура монтажа
После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.
Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.
Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.
- Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
- Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
- Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
- Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
- Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
- В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.
Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.
Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.
Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?
Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.
С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.
Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.
Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.
В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!
