Правила эксплуатации

При использовании жироуловителя под мойку для дома необходимо соблюдать несколько определенных правил, которые позволят добиться максимальной эффективности в работе оборудования, предотвратят потоп и появление неприятного запаха на кухне.

В частности речь идет о следующем:

В водяных стоках не должны присутствовать минеральные и синтетические масла.
Не рекомендуется подключать оборудование к унитазу.
Запрещено устанавливать перед жироуловителем насос, чтобы избежать образования эмульсии, которая плохо уходит в осадок.
Входную трубу следует располагать на минимальном расстоянии от мойки и под уклоном не меньше 2 градусов.
Очищенная вода должна сразу уходить в канализационную систему.
Рекомендуется подключать оборудование в шахте вентиляционной системы (при наличии соответствующего отверстия в стене или потолке).

Назначение устройства и его виды

Попадающие в канализацию жиры и органические масла практически не растворяются в воде

Чтобы жиры не попали в сливные трубы и не застыли там в виде твёрдого налёта, под мойку или другую точку слива сантехники советуют установить жироулавливатель. Этот прибор пропускает сквозь себя воду, а жир остаётся внутри. По мере накопления жир удаляют, и прибор фильтрует дальше.

Для крупных пищевых предприятий используют промышленные жироуловители огромного объёма, а для небольших цехов и пекарен разработаны маленькие бытовые приборы, которые подходят для частных домов и квартир.

В доме обязательно должно быть средство для прочистки канализации, но если его приходится использовать постоянно, то проще предотвратить засоры

Модели, в зависимости от области применения, делают из разных материалов:

недорогие бытовые контейнеры производят из пластика;
крупные ёмкости для установки в подвалах и колодцах с плюсовой температурой делают из стеклопластика;
промышленные короба для ресторанов и цехов изготавливают из нержавеющей стали или бетона, оборудуют дополнительными насосами, датчиками уровня и фильтрами, несколькими перегородками, а также внешними панелями управления и автоматической очисткой. Производительность таких конструкций доходит до 100 л в секунду.

Принцип действия таблеток основывается на разложении загрязняющих веществ благодаря комплексу анаэробных микробных сообществ

Современные домашние модели также могут иметь несколько перегородок для более качественной очистки воды, задержки твёрдых фракций, отделения для химического разложения жиров препаратами или биологической переработки масел живыми бактериями. В результате абсолютно безопасного для здоровья человека процесса получается вода с небольшим содержанием осадка и без неприятного запаха. Такую конструкцию улавливания жира можно чистить намного реже, чем механическую.

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

Подземная конструкция

Резервуар выполняет следующие функции:

отделяет, собирает и удаляет масло и жир из стоков;
защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
повышает экономичность обслуживания системы канализации.

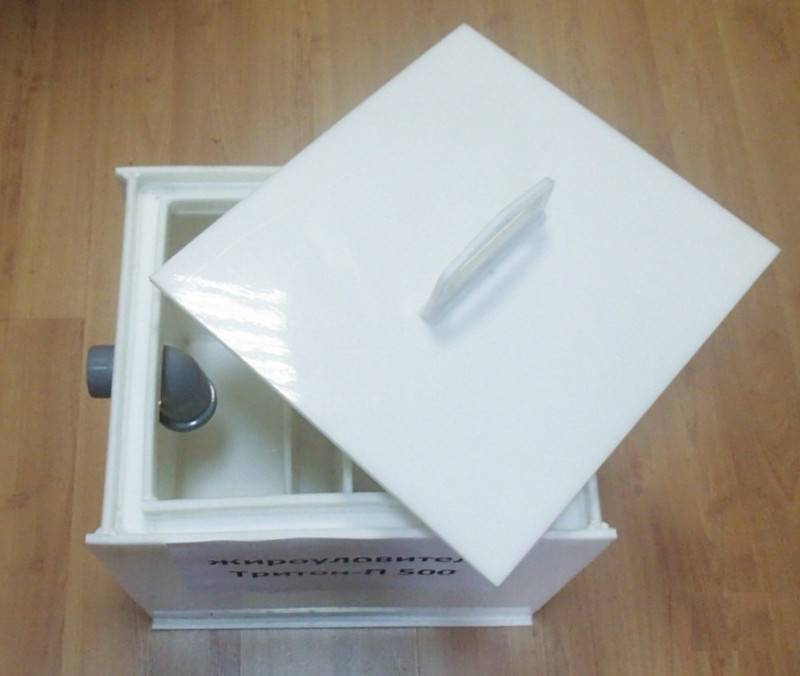

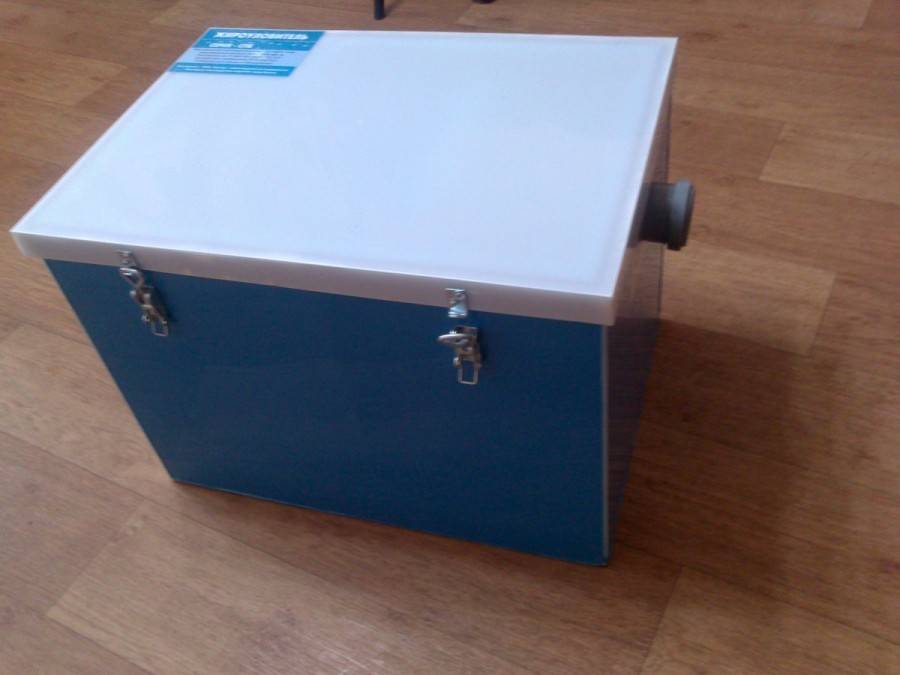

Пластиковый компактный вариант

К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

Сорбционный фильтр для стоков

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

измерителем с блоком звукового сопровождения для контроля уровня жира;
прибором для контроля уровня осадка;
прибором для сигнализации о наполнении резервуара;
автоматизированной системой сбора и отведения жира;
автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

Принцип действия устройства

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

Прежде всего стоит

Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуется устанавливать модели жироуловителей с несколькими перегородками.
Наличие канализационного стояка или фановой трубы возле мойки – канал необходим для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее (+)

Цена пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Это интересно: Как почистить сливной шланг в стиральной машине — причины засоров и способы их устранения

Руководство по созданию жироуловителя для канализации

Жироуловитель удастся сделать без проблем, если предпринять следующее:

Установить, где именно к канализационной системе будет добавлено приспособление для сбора жира. Этим местом может быть участок прямо под кухонной раковиной или на улице, но только не зона размещения предметов, которые легко воспламеняются.
Уплотнить крышку короба, подходящего для создания жироуловителя, натянув на неё прокладку из силикона или резины.
Проделать в одной из стенок подготовленного ящика дыру, через которую будет проведён входной патрубок. Обычно эту прорезь создают в непосредственной близости к крышке или на расстоянии 5 см от верхнего края боковой стенки короба.
Отверстия располагают напротив друг друга, но не обязательно ровно по середине ящика

Высверлить напротив первого отверстия второе, необходимое для монтажа выходного патрубка. Эту дыру допустимо делать в таком месте, чтобы нижний конец вставляемой в него трубы находился ниже прорези под входную трубу на 10–15 см

Важно, чтобы край монтируемого в ящик патрубка был выше дна используемой тары на несколько сантиметров.
Закрепить патрубки в созданных прорезях, пользуясь уплотнителями и эпоксидной смолой.
Вставить в ящик две перегородки. Один барьер при помощи термоклея надо зафиксировать в верхней части короба так, чтобы он на 10 см возвышался над дном

А вторую перегородку, длина которой составляет 2/3 от высоты ящика, следует крепить внизу жироуловителя, тем самым создав в устройстве 3 секции.
Один патрубок жироуловителя соединяют с трубой, идущей от мойки, а другой совмещают с линией канализацией, по которой вода стекает в специальный колодец

Полезные советы

Чтобы сборка жироуловителя прошла успешно, нужно прислушаться к следующим рекомендациям:

подозревая, что перегородки не смогут выдержать напора воды, вместо клея стоит использовать более сильный фиксатор — эпоксидную смолу в комплексе с уголками;
чтобы обезопасить перегородки от изменения формы и поломки, их можно обмотать резиновыми жгутами, вырезанными из резины автомобильного транспорта;
перегородки разрешается ставить не только вертикально, но и по диагонали, расперев их болтами большой длины;
отверстия для входа и вывода патрубков необязательно размещать строго в центральной части короба, ведь, сделав дыры не в середине ящика, получится сэкономить место под раковиной;
дырочки под патрубки можно сделать детским прибором для выжигания по дереву, если есть опасения, что электролобзиком не удастся создать отверстия, не избежав появления трещин;
вентиляционное отверстие — это необязательная мера, так как реакция брожения в жироуловителе протекает очень медленно.

Видео: эксплуатация самодельного жироуловителя

Изготовление и установка вышеописанного приспособления даст возможность спокойно пользоваться раковиной, не боясь загрязнения канализационных труб. Нужно лишь хотя бы раз в 2 недели отсоединять агрегат от системы и тщательно очищать от содержимого.

Как сделать жироуловитель под мойку своими руками

Жироуловитель под мойку или раковину можно купить, а можно сделать своими руками. Если у вас есть под рукой все необходимые материалы для изготовления такого агрегата, то можно сэкономить деньги на его покупке и сделать его самому.

Многие умельцы изготавливают жироуловитель самостоятельно. Его можно сделать своими руками, если вы в принципе представляете его конструкцию. Она достаточно простая, поэтому не должна вызвать сложностей.

Для изготовления жироуловителя вам надо использовать:

Пищевую пластмассу;
Стеклопластик;
Полипропилен;
Нержавеющую сталь.

Если в вашем хозяйстве есть баки, изготовленные из таких материалов, то смело берите именно их.

Патрубки можно использовать стандартные. В приборе есть место для ввода и для вывода труб. Для этих целей подойдёт канализационное колено.

Специалисты рекомендуют перед началом работ сделать примерные чертежи, где вы собираетесь устанавливать агрегат. Нарисованная схема со всеми размерами поможет вам не ошибиться во время установки.

После этого, вам необходимо сделать следующее:

В ящике прорезаем два отверстия по бокам для ввода и вывода;
На дно приклеиваем трубу с диаметром 100 мм;
50 мм патрубок вставляем внутрь 100 мм трубы;
Устанавливаем вводное колено;
Берём герметик и смазываем все входные и выходные места;
С помощью уплотнительной ленты проклеиваем края крышки короба с корпусом;
После высыхания приводим жироуловитель в эксплуатацию.

Таким образом, вы изготовите жироуловитель своими руками с минимальными денежными затратами. Так говорят отзывы дачников, которые делали такой агрегат сами.

Жироуловитель прост в изготовлении и его можно сделать самостоятельно. Главное, применяйте прочные материалы без трещин и вмятин, иначе вода будет вытекать из ёмкости и агрегат не будет в полной мере выполнять свои функции.

Способы очистки

Любой жироулавливатель, устанавливаемый под мойки, необходимо периодически очищать от скопившихся в нем отходов. В противном случае возникнет засор — протечка мусора в трубопровод исключена, однако, это не значит, что надо запускать ситуацию. При регулярном обслуживании, жироловка простоит в разы дольше, а вам не придется сталкиваться с неожиданностями в виде необходимости сливать застоявшуюся воду в ведро.

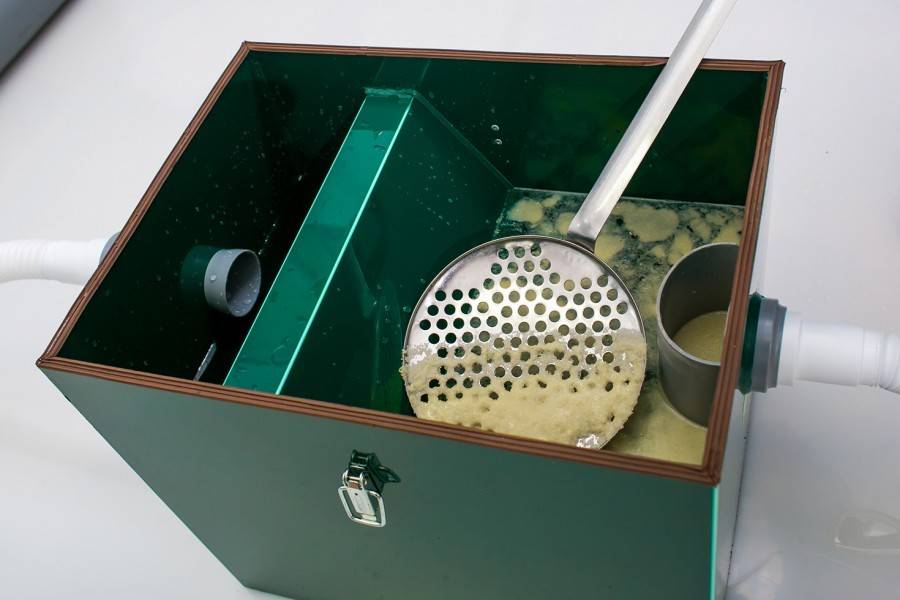

Как чистить изделие из пластика? Домашние агрегаты наиболее просты в использовании, обычно представляя собой овальную конструкцию с крышкой на резьбе. Залезьте под раковину и раскрутите жироуловитель своими руками. Очистите ножом или тряпкой стенки

Обратите внимание на отверстия и щели, при необходимости вытащите прокладки, подвергнув их обработке

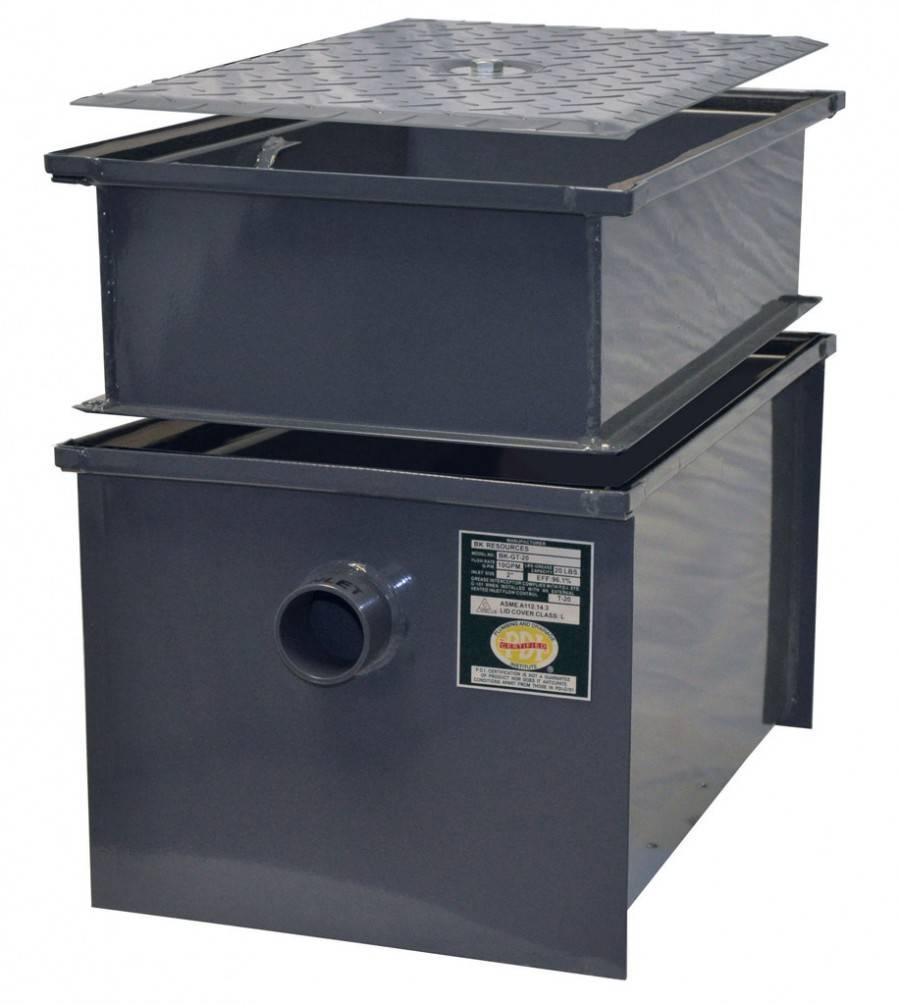

Из нержавеющей стали: речь идет о моделях, исполненных в виде прямоугольной коробки. Их верхняя крышка снимается, открывая доступ ко всем отсекам. При использовании моющих средств необходимо учитывать особенности материала, описанные в инструкции.

Промышленные: устройство жироуловителя этого типа идентично предыдущим. Выделяется он лишь крупными размерами и наличием закрытых на болты крышек. Для его обслуживания понадобятся соответствующие инструменты. Учитывая количество собираемых веществ, скорее всего, придется использовать химию. Сегодня ряд компаний предлагает услуги по очистке подобных систем.

Жироуловитель под мойку следует выбирать, отталкиваясь от его производительности. Устройство должно свободно пропускать используемый человеком поток жидкости.

Как правильно установить

На рынке существует множество моделей жироулавливающего оборудования. Популярностью пользуются марки EuroREK, Helyx, Evo Stok, «Пятый элемент»

Но важно не только подобрать нужный образец, но и верно установить жироуловитель своими руками.

Ничего сложного в этом нет, но соблюдать определенные правила необходимо. Вначале надо замерить пространство под мойкой. Для последующего обслуживания должен быть обеспечен запас 3-4 см. Поверхность должна быть ровной, поскольку уклон снижает эффективность работы оборудования.

Патрубок, выходящий из корпуса жироулавливателя, подключается к канализации. Наличие прокладки обеспечит лучшую герметичность соединения. Входящий патрубок соединяется с трубой мойки или посудомоечного агрегата.

Наша инструкция поможет вам решить вопрос, как установить жироуловитель. Однако эффективность пользования будет зависеть от соблюдения вами правил эксплуатации.

При выборе бытового устройства обращайте внимание на качество материала. От этого будет зависеть срок его службы

Бытовые жироуловители под мойку имеют производительность до 2 л/с, легко монтируются и обслуживаются.

Особенности монтажа конструкции

Установка жироуловителя — довольно несложный процесс, но он требует соблюдения определенных правил:

Первым делом определяем место для установки агрегата.
Проверяем и подготавливаем поверхность, на которую будем устанавливать конструкцию (она должна быть абсолютно горизонтальной).
Подготавливаем все крепежные элементы для фиксации установки к трубопроводу (хомуты, фитинги и т.д.).
Подводим входной патрубок к канализационному стоку, а выходной — к системе водоотведения.
Проводим тестирование установки, дождавшись первой очистки. Если агрегат прошел проверку — можно закрывать установку.

Вот, собственно, и все. На деле, как вы могли убедиться, соорудить и установить жироуловитель для домашнего использования довольно несложно. Главное, будьте аккуратны, внимательны и точны. Желаем удачи!

В чём заключается обслуживание

В процессе эксплуатации жироуловитель необходимо периодически очищать. Мероприятие не из приятных, но это проще, нежели чистить канализационные трубы от скопившейся жировой пробки. Регулярность очистных работ определяется следующими показателями:

• температурой используемой воды;

• ёмкостью бачка;

• характер и состав стоков.

В зависимости от перечисленных факторов и модели сепаратора обслуживание производится с интервалом в несколько недель или несколько месяцев.

Проводить работы нужно при открытых окнах в защитных рукавицах (резиновых) и респираторе. Меры безопасности нужны из-за наличия в баке вредных бактерий, которые образуются в процессе разложения жиров.

После монтажа установки нужно проверять интенсивность накопления в бачке твёрдых отходов. Производить чистку следует при достижении жировой массы уровня на 3-4 см выше нижнего края отводящей трубы. Если упустить этот момент и позволить жиру поднять к верхнему краю трубы, то это приведёт к образованию пробки и подтоплению.

Очистные мероприятия также включают помывку бачка горячей водой с использованием моющих средств.

Как сделать жироуловитель под мойку своими руками

Приготовив необходимые материалы и составив схему расположения, изготовить и установить жироуловитель можно самостоятельно

Для изготовления жироуловителя вам надо использовать:

Пищевую пластмассу;
Стеклопластик;
Полипропилен;
Нержавеющую сталь.

Если в вашем хозяйстве есть баки, изготовленные из таких материалов, то смело берите именно их.

Корпус для жироуловителя надо подобрать такой, чтобы он был, прямоугольной формы с крышкой. Это может быть большой детский ящик для игрушек из пластмассы.

После этого, вам необходимо сделать следующее:

В ящике прорезаем два отверстия по бокам для ввода и вывода;
На дно приклеиваем трубу с диаметром 100 мм;
50 мм патрубок вставляем внутрь 100 мм трубы;
Устанавливаем вводное колено;
Берём герметик и смазываем все входные и выходные места;
С помощью уплотнительной ленты проклеиваем края крышки короба с корпусом;
После высыхания приводим жироуловитель в эксплуатацию.

Основные разновидности канализационных сепараторов

До того как приступать непосредственно к выбору подходящего жироуловителя, вы обязательно должны выяснить, какими эти устройства вообще могут быть. Начнем с того, что по своему предназначению сепараторы бывают:

Промышленными;
Бытовыми.

Здесь все просто – вам подойдут те модели, которые рассчитаны на бытовое использование. А вот по способу установки жироуловители (как бытового, так и промышленного назначения) могут быть:

Горизонтальными;
Вертикальными.

Помимо этого, все модели условно разделены на две большие группы:

Для наружного применения;
Для внутреннего применения.

Обычно бытовые модели активно используются в частных домах и городских квартирах, еще их можно встретить в учреждениях общественного питания (столовых, барах и так далее). Монтируются эти приборы, как правило, мод мойками или раковинами. Благодаря этому весь жир, который появляется в процессе мытья посуды, сразу проникает в жироуловитель.

Что же касается «ловушек» промышленного назначения, то они, как можно судить из названия, применяются на серьезных предприятиях, применяющих в своих производственных процессах сырье, которое содержит много жиров. Что характерно, представители обоих категорий функционируют практически по одному и тому же принципу, а отличие заключается преимущественно в габаритах, позволяющих перерабатывать те или иные объемы сточных вод.

Как установить жироуловитель под мойку

Работа любых жироуловителей, как промышленного, так и бытового типа довольна проста. Жир легче, чем вода, поэтому он постепенно скапливается на её поверхности, образуя пленку, которая в свою очередь отводится в специально приспособленные для этих целей отстойники. По мере накопления отстойников жировыми отложениями, производится их механическая чистка.

Устройство жироуловителей

Использование бытовых жироуловителей, позволяет содержать кухонное пространство в постоянной чистоте. Кроме этого, преимущества жироуловителей заключаются в следующем:

Применение жироуловителей позволяет избежать неприятных запахов на кухне из мойки;
При использовании данного оборудования не происходит засорение канализационных труб. О том, как прочистить канализацию, можно прочитать, перейдя по подчёркнутой ссылке;
Возможность на 25-30% очистить сточные воды.

Если жироуловитель ещё не куплен, а только осуществляется его выбор, то стоит знать вот о чём. Чтобы выбрать жироуловитель под мойку, следует рассчитать его производительность. Для этого нужно перемножить высоту, длину и ширину мойки узнав тем самым её литраж.

Установка жироуловителя

Для того чтобы осуществить установку жироуловителя своими руками, следует максимально тщательно изучить прилагаемую инструкцию к выбранному оборудованию, а также следовать простым советам, которые приведены ниже:

Для установки жироуловителя необходимо выбрать твёрдую и что не менее важно ровную поверхность. Так же к месту установки жироуловителя в процессе эксплуатации должен быть свободный доступ. Как правило, установку сепаратора чаще всего осуществляют прямо под кухонной мойкой, либо же вблизи посудомойки

Как правило, установку сепаратора чаще всего осуществляют прямо под кухонной мойкой, либо же вблизи посудомойки.

2. Место установки жироуловителя выбрано, тогда следует, переходит к следующему этапу, подключению входного патрубка с канализационной шлангом мойки или любого другого оборудования с которого будут отводиться сточные воды.

4. После того как установка жироуловителя под мойку закончена, его необходимо наполнить водой для проверки герметичности всех стыков и соединений.

5. Далее можно закрывать верхнюю часть жироуловителя крышкой и пользоваться мойкой.

Как видно, установка жироуловителя под мойку простая работа, которая ничем не сложнее монтажа сололифта или другого подобного оборудования.

Как работает жироулавливатель для канализации

Жироуловитель для канализации схож с работой бытового прибора. За счёт прочных материалов, из которого изготавливается устройство, его помещают под землю, где проходят канализационные трубы. После установки агрегат осуществляет очистку воды в автономном режиме без постороннего вмешательства в процесс.

Жироуловитель для канализации производит первую ступень очистки. В это время происходит разделение грязной сточной воды на жиры, масла и другие вещества, которые загрязняют канализацию. То есть, идёт работа по принципу сепаратора, когда отделяется масло от воды.

В приборе идёт разделение на две камеры:

В первой находится ёмкость для тяжёлых веществ;
Во второй — вода очищается от масла, где оно всплывает на поверхность.

Когда уровень масла достигнет определённого значения, сработает датчик. Он сигнализирует о том, что масляной слой достиг того размера, когда необходимо очистить бак.

После прохождения двух камер, вода в канализации становится чистой без запахов, примесей, а особенно без жиров и масел.

Жироуловитель для канализации не представляет собой сложную конструкцию

Но важно помнить, что его необходимо изначально правильно интегрировать в канализационную систему. Периодически чистите свой агрегат и тогда, он будет работать максимально эффективно

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

Гравитационным. Конструкция таких сепараторов и принцип работы напоминает предыдущий тип (см. рис. 3), единственное отличие в технологическом процессе очистки. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

Принцип действия гравитационного жироуловителя Evo Stok

У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

необходима ручная очистка и последующая утилизация жира;
в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Таблетки для жироуловителя Custom GT

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

Жироуловители в кухонной вытяжке: а – фильтры решетки; b – лабиринтного типа

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Заключение по теме

Подводя итог по теме бытовые жироуловители, необходимо заключить, что эти сепараторы не будут лишними на кухне. Недорогие и небольшие, они легко справятся с жировыми и масляными включением в канализационных стоков. А они являются основными причинами появления засоров в трубах, от которых, кстати, отделать очень непросто. При этом жироуловители легко удерживают и взвешенные частицы. А это плюс вдвойне.

Самое главное – это правильно подобрать аппарат по необходимому объему, и, учитывая правила монтажа, провести правильно самостоятельную установку.

Как соорудить жироуловитель

Правила эксплуатации

Назначение устройства и его виды

Особенности устройства

Как выбрать прибор для дома
