Арматура сливного бачка унитаза: установка, настройка и регулировка

Как установить новую арматуру

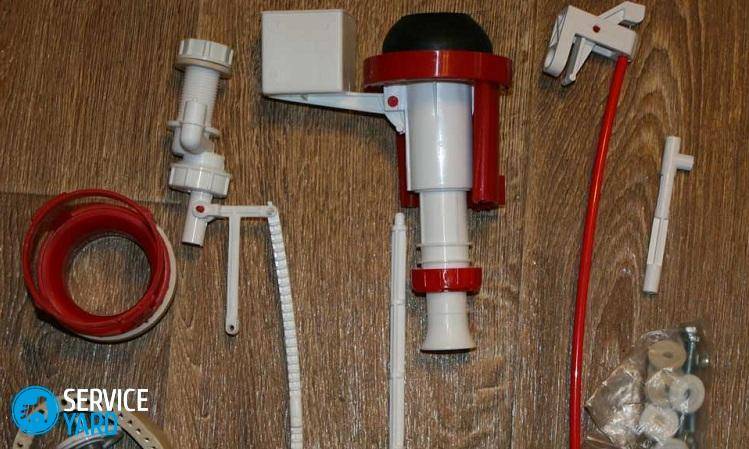

В комплекте с новой арматурой идет инструкция к эксплуатации. Первым делом, знакомимся с инструкцией.

1.Устанавливаем клапан, регулирующий заливку при помощи прокладок, переходников. Есть модели сантехники, у которых входной и заливной механизмы устанавливаются одновременно.
2.Арматуру можно вставить в бачок до установки унитаза, кладем прокладку на верхнюю поверхность системы слива и помещаем устройство в бачок, скрепляем гайками.
3.Для внутренних крепежных элементов используются прокладки из резины, для наружных – из пластика. Внутренние прокладки для герметизации можно смазать силиконовым герметиком. Старые прокладки заменяем после разборки устройства.
4.Если есть возможность, то прокладку, соединяющую бачок и чашу унитаза, тоже смазывают герметиком.
5.Элементы арматуры должны находиться от стенок сливной емкости на расстоянии не меньше пол сантиметра.
6.Закончив монтаж, бачок крепится к чаше унитаза.
7.Бачок закрыть крышкой, прикрутив сливную кнопку.
8.Подключить воду, произвести контрольный слив.

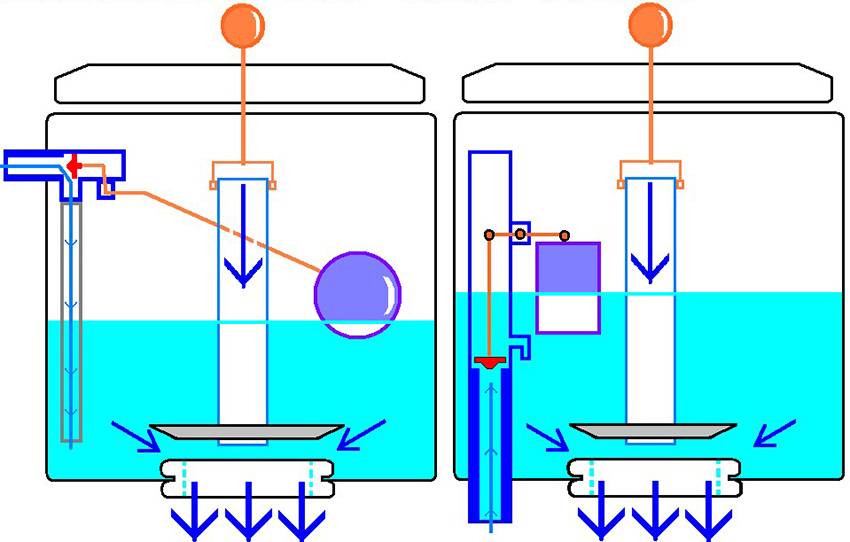

Как он работает

Этот механизм должен выполнять две функции – контроль наполнения емкости водой и смыв. Для этого была разработана довольно сложная механическая система, получившая общее название запорной арматуры. Она предназначена для практически полной автоматизации процесса. Единственное, что потребуется от человека – нажать клавишу (кнопку). Общее устройство арматуры сливного механизма представляет собой работу двух элементов – устройство регулирования подачи воды в емкость и механизм ее удаления.

За выполнение первой задачи отвечает сантехнический поплавок. Его конструкция состоит из регулирующей мембраны, которая соединяется с поплавком при помощи системы рычагов. При наполнении водой поплавок все время остается на поверхности, постепенно поднимаясь. Достигнув определенного уровня, который можно установить самостоятельно, рычаг закрывает клапан подачи воды.

Следующим важным элементом является система удаления воды. Самая простая модель состоит из корпуса, в который помещается клапан, открывающий (закрывающий) патрубок, соединяющий бачок с чашей.

Совет

Для предотвращения создания аварийной ситуации (перелива) в боковой части предусмотрен шланг. По нему излишки воды поступают в чашу.

Таким образом, можно резюмировать, что любая схема сливного бачка должна выполнять две функции.

Своевременно заполнять емкость с водой, уровень которой можно устанавливать самостоятельно.
Обеспечивать слив воды именно в том объеме, на который была произведена регулировка механизма.

Однако каждый производитель пытается модернизировать устройство. Это является причиной появления различных по своей функциональной возможности механизмов.

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

Сначала перекрываем подачу воды краном.
Спускаем жидкость из емкости.
Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
Снимаем крышку сливного резервуара.
Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
снимаем крышку с бачка;
для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.

Регулировка полного сброса воды достигается за счет заслонки: чтобы увеличить объем воды в баке, заслонку нужно опустить, и наоборот, для того чтобы понизить уровень жидкости – заслонку нужно поднять. Таким образом, повышается или понижается разовый сброс воды в унитаз.

Регулировка старых моделей

В итоге стоит сказать о настройке традиционных механизмов с подачей воды сбоку бачка. Конструкция сливного резервуара старого типа предусматривает только регулировку запорного клапана. Его работа напрямую зависит от места расположения поплавка, который приподнимают либо опускают.

Этой цели легко достичь посредством подгибания в нужное положение латунной или стальной тяги. Если же коромысло пластмассовое, то уровень воды в бачке унитаза регулируется за счет передвижения поплавка по направляющей тяги, тем самым изменяя геометрию рычага.

Настройка перелива в изделиях старого образца не была предусмотрена и при возникновении такой проблемы, нужно было менять весь механизм, но это случалось очень редко.

Стоит отдать должное таким сливным бачкам – они отличались большой надежностью, ведь некоторые изделия служили по полувеку.

Установка слива

Подключите унитаз к канализации и проверьте герметичность системы. Нельзя забывать об установке сливного трапа.

После этого следует приступать к монтажу арматуры. Механизмы отличаются диаметрами и габаритами, однако, принцип монтажа у всех одинаковый. Технология состоит из нескольких простых пунктов:

установите на сливную систему прокладку, изготовленную из прочной резины;
поставьте устройство в бачок;
после этого прикрутите механизм гайкой из пластмассы;
наденьте железные либо пластмассовые шайбы и прокладки на болты для крепления;
установите болты в отверстия;
оденьте шайбы с другой стороны изделия и закрутите гайки;
на пластмассовую гайку наденьте специальный уплотнитель;
если используется новая гайка с новым уплотнением – дополнительная герметизация не нужна;
если прокладка уже использовалась на этом механизме, необходимо тщательно обработать изделие герметиком.

Собирая внутренности, нужно внимательно изучать состояние каждой детали конструкции. При проверке часто обнаруживаются дефекты литья. В таких случаях применяйте герметик. Он позволит избежать протечек, которые постоянно возникают после монтажа старых компонентов. Посадочное место уплотнителя следует аккуратно зачистить и обработать герметиком.

После этого можно приступать к монтажу самого бачка:

Сначала устанавливают бачок на площадку, а затем прикручивают элементы болтами. В процессе необходимо следить за правильным расположением установленного механизма, чтобы устройство слива для унитаза работало правильно.

Следующий шаг – крепление штуцера с клапаном и подсоединение рукава от системы водоснабжения. Установку крышки можно назвать самым простым заданием, поскольку она не требует дополнительных фиксаторов.

Монтаж кнопки. При использовании простого варианта конструкции с одной кнопкой установка не займет больше одной минуты. Если же задействуется механизм с двумя режимами слива воды – необходимо соблюдать правильный порядок крепления элементов. Сначала нужно вкрутить основание механизма. После этого устанавливается вторая кнопка, которая отвечает за половинный слив воды.

Перекос деталей также может нанести повреждения основным деталям в процессе закручивания соединений. С помощью дополнительных материалов можно запросто сорвать резьбу.

По завершении монтажа всех деталей необходимо внимательно проверить всю систему. В рабочем состоянии не должно возникать никаких затруднений. Штуцер должен быть прочно прикрученным к пластиковой трубке подачи воды, а поплавок быстро перекрывать набор при достижении установленного уровня.

При необходимости можно отрегулировать уровень воды в бачке. Чтобы установить новые параметры, нужно:

Настроить расположение стакана. Выполняется путем поднятия либо опускания устройства по направляющей.
Монтировать поплавок и зафиксировать переливную трубку немного выше штатного уровня воды.

Малый смыв регулируется путем перемещения отдельного поплавка вверх или вниз. Чтобы установить правильное положение полного смыва будет достаточно закрепить рычаг и переместить заслонку от или до стакана.

Особенности конструкции от разных производителей

Зачем знать особенности механизма водоотвода в различных моделях? Без этого невозможно устранить даже небольшую неполадку, которая может быть характерна для конкретного устройства. Ремонт в таком случае можно сделать самостоятельно без вызова мастера.

Рассмотрим наиболее популярные модели различных торговых марок.

Несложное устройство сливного бачка унитаза Cersanit напрямую сказывается на его надежности. Оно изготовлено по классической схеме – груша фиксирует положение запорного механизма подачи воды. Наиболее частыми проблемами, с которыми сталкиваются пользователи, являются.

Неправильная настройка клапана подачи воды. Как следствие – большой расход жидкости.
Большой размер груши (для модели Compact). Иногда она цепляется за шероховатые термические стенки, что приводит к переливу.

Но в целом изделия этой компании можно охарактеризовать как качественные и надежные.

Особенностью сливного бачка унитаза Керамин является расположение поплавка. Он, также как у зарубежных аналогов, монтируются не на горизонтальном коромысле, а на вертикальной оси клапана. Такая конструкция более надежна и практически полностью защищена от возможного заклинивания поплавка.

Кроме этого следует отметить месторасположение предохранительного клапана. Он входит в состав конструкции системы слива, что позволяет значительно уменьшить габариты всего механизма.

Одним из самых простых и надежных в эксплуатации являются модели от Porta. Производитель изначально стремился к простоте функциональности конструкций. Большинство моделей имеет однокнопочный вариант спуска воды. Однако благодаря простой регулировке расположения груши, можно установить практически любой уровень заполнения емкости.

Вместе с этим стоит отметить недостатки конструкции. Она рассчитана на небольшой объем бака. Поэтому данную запорную арматуру устанавливают в основном в собственные изделия.

Аналогичными конструктивными особенностями характеризуются сливные бачки унитаза sanita и colombo. Несмотря на кажущуюся простоту, для их ремонта необходимо знать основные принципы и правила проведения восстановительных работ.

Спускная арматура

Каждый производитель выпускает арматуру для унитазов из двух узлов: заливного с боковой или нижней подводкой и спускного.

Типовой спускной узел представляет собой стакан, внутри которого перемещается запорный резиновый клапан.

Он через довольно сложный механизм соединен с кнопками, задающими режим полного или половинчатого опустошения бачка.

Также в любой спускной арматуре имеется регулировка высоты поднятия кнопок на планке для того, чтобы ее можно было подогнать под размеры любого бачка.

Вторая регулировка спускной арматуры задает высоту поднятия клапана при нажатии кнопки. Таким образом можно регулировать скорость слива.

В некоторых моделях спускных устройств используется поплавок, который связывают с клапаном. Таким образом добиваются не резкого одномоментного спуска, а медленного слива воды.

Спускной узел крепится к центральному отверстию бачка через резиновые прокладки наружной накидной пластиковой или латунной гайкой.

Запорный клапан спускного механизма в виде резинового плоского кольца закреплен вокруг полой трубки. При переполнении бачка вода вливается внутрь этой трубы и стекает в чашу.

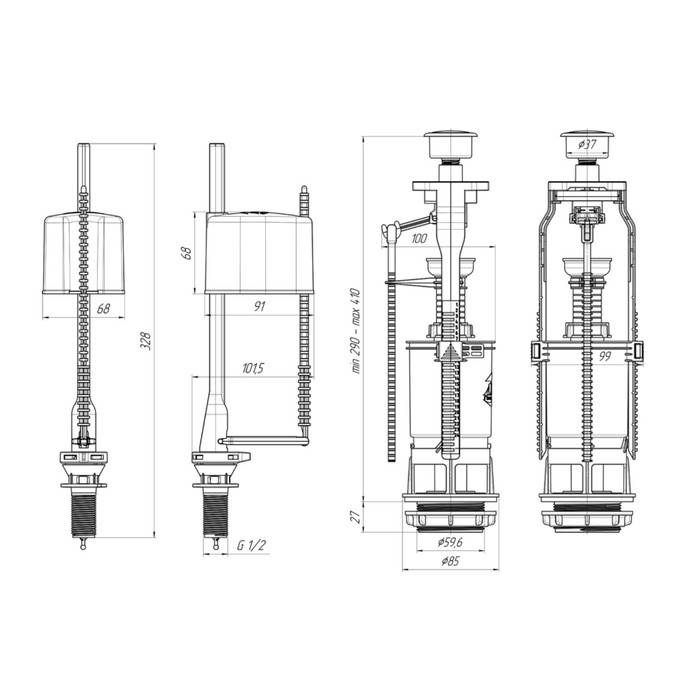

Рис. 8 Регулировки в арматурных механизмах

Основные неисправности и способы их починки

Прежде чем выполнять ремонт по регулировке уровня воды в сливном бачке унитаза, необходимо найти первопричину неисправности. Всего существует 3 вида типовых поломок:

Вода постоянно течет — в помещение или канализацию.
На входе в емкость нет напора воды.
Невозможно управлять сливным механизмом.

Причины возникновения этих поломок различны. От причины зависит и алгоритм починки.

Груша (пробка) неплотно прилегает к сливному отверстию

Минимизировать риск возникновения подобной проблемы можно, если приобретать надежную сантехнику от проверенных компаний-производителей.

Произвести диагностику достаточно просто. Снимите крышку, приложите к штоку пробки дополнительное усилие, прижав ее к отверстию слива. Если течь устранится, исправить ситуацию можно, если чуть утяжелить пробку, навесив на нее гайку из нержавеющего металла.

Если описанные манипуляции не привели к устранению течи, нужно заменить пробку или очистить от отложений поверхность сливного отверстия. В особенности это актуально, если вода слишком жесткая.

Неисправен механизм, регулирующий подачу воды в сливную емкость

В этом случае постоянно поступающая вода сбрасывается в унитаз через трубку перелива

Обратите внимание на то, исправны ли комплектующие арматуры: крепления, штанги, впускной клапан или поплавок

При неисправности какой-либо из перечисленных деталей нужно их заменить или починить.

Течь воды в помещение

Как отрегулировать бачок унитаза, если вода вытекает даже не в канализацию, а в помещение санузла? Причины этой неисправности две:

нарушение целостности бачка;
недостаточное прилегание прокладок в местах соединений с резьбой.

В последнем случае устранить неисправность можно, подтянув резьбовое соединение или заменив резиновую прокладку.

Недостаточный напор воды (или полное его отсутствие) на входе в сливной сосуд

Причина этого явления — загрязнение впускного клапана. Чтобы устранить такую ситуацию, надо установить водяной фильтр непосредственно перед местом подключения к водопроводной системе.

Если же такая неприятность имеет место, выпустите воду из бачка, перекройте вентиль для впуска воды. Затем открутите клапан, прочистите его входное отверстие швейной иголкой или тонкой проволокой. Затем промойте клапан под струей проточной воды.

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

запорная арматура;
отверстие спускное;
переливная трубка;
сливной механизм;
крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

спускной рычаг;
сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Самостоятельный ремонт сливного бачка унитаза с одной или двумя кнопками

Современные сантехнические приборы являются достаточно надежным оборудованием. Но, как и любые технические устройства, раньше либо позднее также могут выйти из строя. И зачастую это происходит в самый неподходящий момент. Например, придя с работы вечером, вы вдруг обнаруживаете течь бачка унитаза.

Что делать? Вызывать сантехника уже поздно. Да и обычно бывает незачем, ведь с большинством неисправностей, приводящим к возникновению протечек бачка, можно справиться самостоятельно, сэкономив на оплате труда мастера.

Но для начала нужно провести диагностику, определить причины возникновения неполадки. В первую очередь для этого необходимо снять крышку с накопительной сливной емкости унитаза.

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Причины замены сливного бачка

Непосредственная поломка сливного бачка редко служит причиной его замены из-за того, что он состоит только из керамической емкости с крышкой и крепежом. Там просто нечему выходить из строя.

Людей заставляют сменить сливной бачок, оставив на месте старую чашу унитаза, такие причины:

Механические повреждения, приведшие к разрушению сливного бачка или несущие опасность последующего травмирования людей.
Устаревание дизайна. Раздельные бачки по этой причине сменить проще всего, потому что они обычно не требуют конструкционной совместимости с чашей унитаза.
Поломка внутреннего сливного механизма с невозможностью его замены. Это досадная причина характерна для эксклюзивных моделей унитазов, чьи комплектующие трудно найти даже в интернете.

Замена сливного бачка на унитазе всегда выходит дешевле, чем приобретение нового полного комплекта сантехники. Единственной проблемой может стать поиск модели, совместимой со старой чашей унитаза.

Источник

Настройка устройства сливного бачка унитаза с двойным выпуском воды

Арматура бака с двухрежимным выбросом ценного ресурса состоит из следующих частей:

отверстие для смыва (размещается под определенным углом);
переливная трубка;
поплавок;
крышка клапана с уплотнителем;
ручная регулировка малого и большого объема смыва;
клавиши для слива.

Внимание! Благодаря такому устройству сантехнический прибор расходует минимальное количества жидкости

Регулировка смывной арматуры с двумя кнопками

Отличие регулирующего механизма арматуры двойного выпуска от однокнопочного устройства заключается в наличии двух бегунков. Один из них отвечает за подачу влаги для малой клавиши на баке, другой — за подачу для большой.

Регулятор заполнения, который находится с боковой стороны возле подачи жидкости, настраивается идентично тому, что стоит в конструкции с одной клавишей.

Важно! Чаще всего завод-изготовитель самостоятельно настраивает режимы двойного опорожнения бака и в продажу поступают уже готовые для монтажа конструкции

Как правильно настроить механизм смыва

В первую очередь устанавливается положение бегунка на боковой стороне переливной трубки. Он размещен вертикально. Взаимодействует с малой клавишей.

Когда регулирующий элемент находится в самом верху, при нажатии на малую клавишу бака будет сливаться столько, сколько потребуется до тех пор, пока она не будет отпущена. При однократном быстром нажатии обеспечивается короткий выпуск.

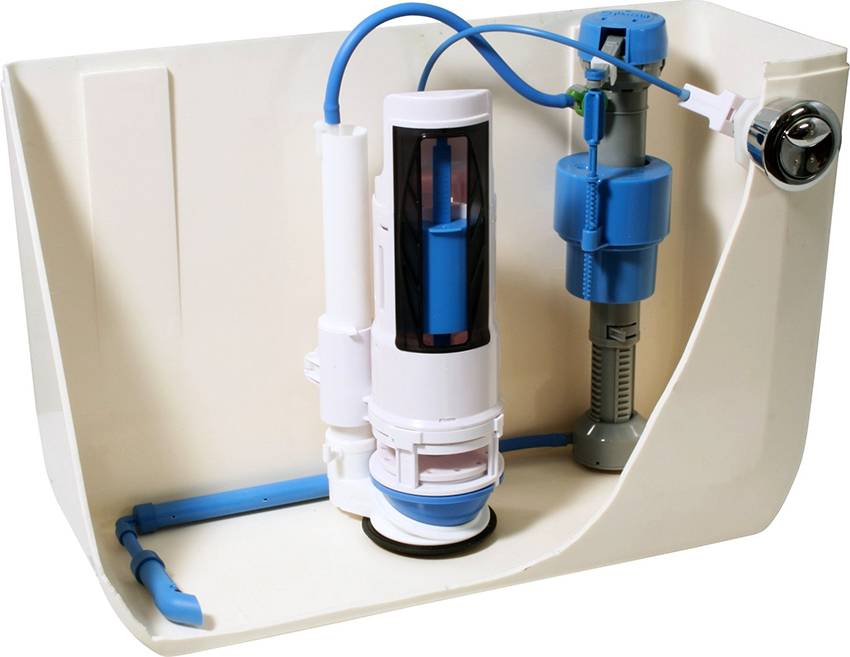

Фото 1. Арматура с двухрежимным механизмом слива, деталь справа позволяет регулировать объем выпускаемой жидкости.

Если же бегунок расположить в самом низу, то объем опорожнения резервуара при однократном нажатии увеличится.

У самого дна резервуара, на арматуре находится еще один регулирующий элемент смыва, но уже для большой клавиши. Он имеет горизонтальное положение и шесть делений, отмеченных цифрами от 1 до 6.

С помощью него регулируется остаточный объем в баке после полного слива.

При установке бегунка на «1», в баке остается минимальный объем воды. А при установке на «6» наоборот, используется наименьшее количество для смыва.

Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

Принцип работы сливного механизма в бачке унитаза

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Вода подается в емкость бачка за счет наливного или впускного клапана
