Устройство водоснабжения загородного дома из колодца: общие советы и технологические нюансы

Пошаговое руководство по монтажу

Самостоятельное строительство водопровода требует подготовки.

Составление плана действий

В плане учитывают:

• глубину промерзания почвы;
• на каком расстоянии от поверхности грунтовые воды;
• рельеф;
• подземные коммуникации;
• постройки на участке и его границы;
• точки потребления (дом, баня, летний душ, полив и др.).

Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.

Подготовка необходимых инструментов

Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:

• ножницы для резки пластиковых труб;
• ключ газовый и разводной;
• пистолет для герметика;
• нож, наждачную бумагу;
• рулетку, карандаш.

Если , понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.

Устройство водопровода

Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:

1. Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
2. Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
3. Второй конец подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
4. Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
5. Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
6. Монтируют внутреннюю разводку, подключают сантехнические приборы

На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.

Выбор устройства для подогрева воды

Горячую воду для ванной, мытья посуды получают из проточных нагревателей или накопительных (бойлеров). По скорости, производительности, удобству использования первенство за газовыми колонками. Смысл покупать есть, если дом подключен к природному газу. Пользоваться баллонным для нагрева воды нерационально. Колонку подключают только специалисты газовой службы.

Проточный электронагреватель можно установить самому, но по скорости нагрева он уступает газовой колонке. Еще медленнее нагревает воду бойлер, работающий от электричества. Но если пользоваться им постоянно, не отключать, а выставить терморегулятор на нужную температуру, в доме всегда будет горячая вода. Стоит бойлер недорого, установить может каждый. Вместимость разная, подбирают в зависимости от потребностей семьи.

Разобраться с тонкостями прокладки водопровода на даче поможет видео.

Какой лучше выбрать насос для колодца?

Выбор насоса напрямую связан в уровнем глубины колодца.

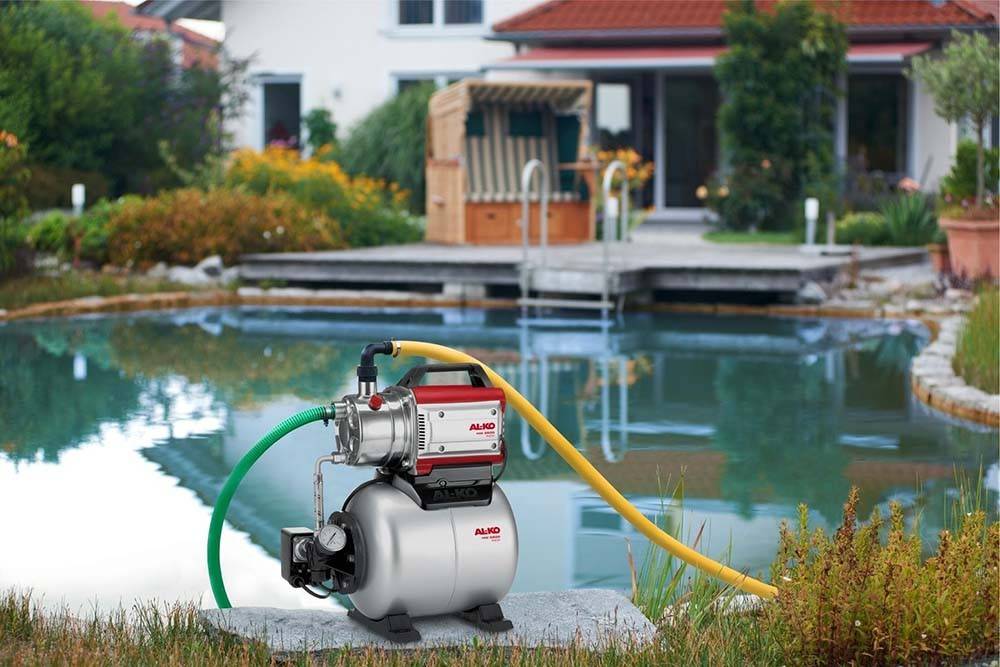

1. Поверхностный. Установка его производится либо рядом с домом, либо рядом с колодцем. Такой вид насоса рассчитан на прокачку воды преимущественно в летний период и с глубины не более 8-9 метров. Его рекомендуется использовать для небольших объемов прокачки или для разового забора воды.
2. Погружной. Используется для прокачки воды с глубины от 9 до 200 м. Эффективен в использовании круглый год и используется для работы автонасосных систем. Погружные насосы сложнее в своей конструкции и их монтаж в систему требует больших усилий. Цена их также дороже. Однако, в отличие от поверхностных, они способны перекачивать больший объем воды и являются более прочными.

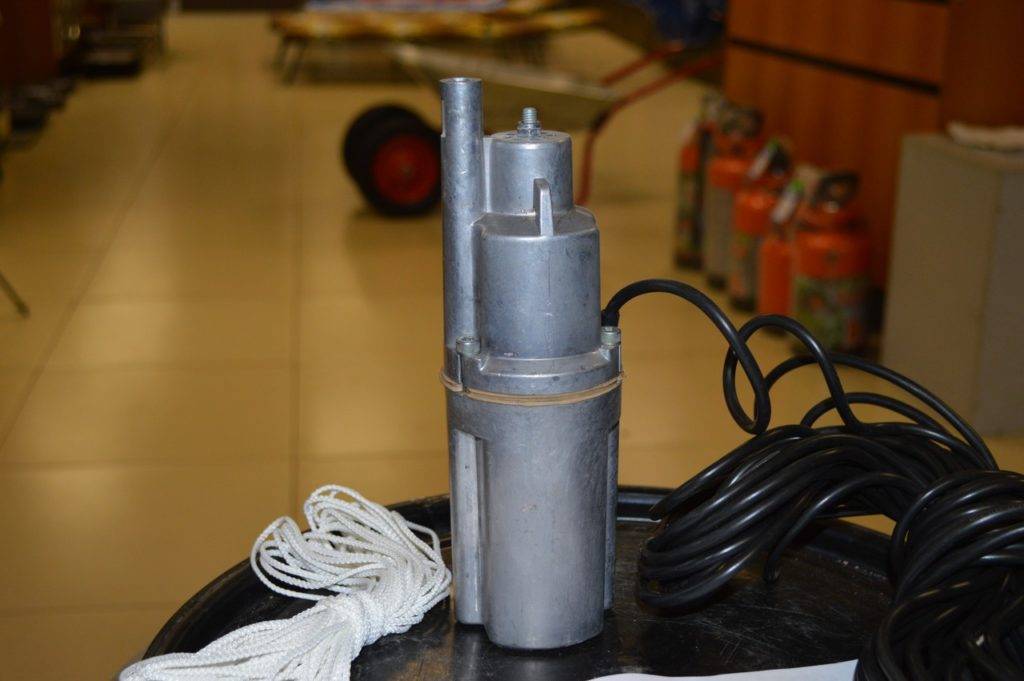

Подойдет ли вибрационный насос?

Такие насосы имеют легкую, удобную в использовании конструкцию и подходят как для сезонного, так и для круглогодичного пользования. Этот вид насоса подходит и для забора воды из колодцев в частный дом разной глубины. При установке его для нижнего забора воды, он будет вытягивать всю воду достаточно быстро, а при верхнем – не станет перегреваться.

Тем не менее, такой насос не защищен ничем от нападок примесей. Из-за этого он может выйти из строя сразу, как только уровень воздействия на него не распадающихся элементов станет обременяющим его работу.

Выбор насоса для системы водоснабжения – важное дело. Необходимо учитывать ряд факторов:

Характеристики колодца. Мощный насос будет просто неуместен там, где уровень поступающей воды низкий

Поэтому здесь важно учитывать два аспекта: насколько высок уровень поступающей непосредственно в колодец воды, и сколько воды необходимо будет постоянно иметь в использовании. Характеристики насоса

Важно, какой напор сможет обеспечивать насос и сколько точек он сможет обслуживать. Как часто необходимо будет прокачивать воду. В случае, если вода нужна будет на постоянной основе, подойдет мощный насос.

Выбор насоса зависит от личных предпочтений, необходимости и технических характеристик колодца.

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:

1. Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
2. Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

• при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
• сложность поиска поврежденного участка трубопровода;
• вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

• жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
• мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Схемы и оборудование для ГВС

Какое оборудование нужно для того, чтобы обеспечить дом горячей водой? Вот описание наиболее популярных решений.

Электрический бойлер

Устройство: теплоизолированный бак с ТЭНом и терморегулятором.

Элементы конструкции бойлера

Преимущества:

• Небольшая нагрузка на проводку (мощность ТЭНов лежит в диапазоне 1- 3 киловатта);
• Стабильная температура воды;
• Возможность точной регулировки температуры.

Терморегулятор позволяет задать и поддерживать температуру воды

Недостатки:

Высокая стоимость киловатт-часа тепла;

• Потери тепла через теплоизоляцию бака: бойлер периодически включает ТЭНы для подогрева воды даже в отсутствие ее расхода;
• Энергозависимость. Если у вас выключили свет, горячая вода быстро закончится.

Подключение: вход бойлера подпитывается от водопровода ХВС, выход подключается к разводке ГВС. На входе устанавливается группа безопасности, состоящая из обратного и предохранительного клапанов. Обратный клапан исключает слив нагретой воды при отключениях ХВС, а предохранительный предотвращает опасный рост давления в баке и водопроводе вследствие теплового расширения воды.

Схема подключения электробойлера

Бойлер косвенного нагрева

Устройство: теплоизолированный бак с теплообменником и патрубками для подключения к системам ХВС, ГВС и отопления.

Теплообменник бойлера косвенного нагрева

Преимущества: подключается к отопительному котлу любого типа. Позволяет реализовать энергонезависимое (без использования электроэнергии) приготовление горячей воды. Стоимость киловатт-часа тепла определяется только типом используемого топлива.

Подключение:

• Косвенник небольшого объема подключается к водопроводу так же, как электрический бойлер;
• При объеме свыше 150 литров предохранительный клапан заменяется на расширительный бак. Он тоже решает проблему теплового расширения воды, но другим способом: не сбрасывает воду в дренаж, а вмещает ее избыток за счет сжатия воздуха;

Расширительный бак в обвязке косвенника

К системе отопления бойлер подключается параллельно отопительному контуру. В теплое время года батареи отключаются, и теплоноситель циркулирует между теплообменниками бойлера и котла.

Газовая колонка, двухконтурный котел

Устройство: газовая колонка — проточный водонагреватель, использующий теплоту сгорания газа. Регулировка его подачи осуществляется термостатом — механическим или электрическим.

Двухконтурный котел совмещает работу на отопление с приготовлением горячей воды в дополнительном теплообменнике (отдельном или коаксиальном).

Устройство котла для отопления и ГВС

Преимущества:

• Использование самого дешевого источника тепла – магистрального газа;
• Компактность водонагревателя;
• У моделей с пьезорозжигом и механическим термостатом — энергонезависимость.

Недостаток: низкая точность регулировки температуры у устройств с механическим терморегулятором. Попытка принять теплый душ становится непрерывным сражением с кранами смесителя.

Подключение: в разрыв между водопроводами горячей и холодной воды. Из дополнительной арматуры могут устанавливаться только краны, отсекающие колонку или котел, и механический фильтр на входном патрубке.

Впрочем: если фильтр есть на вводе водоснабжения, воде подпитки не требуется дополнительная очистка.

Колонка подключена к водопроводам ХВС и ГВС без дополнительной арматуры

Сильные и слабые стороны

Колодцы, обустроенные из полимерных труб, обладают целым рядом достоинств: как результат, данный вид сооружений начал постепенно вытеснять традиционные конструкции из железобетонных колец.

Можно выделить такие сильные стороны пластиковых колодцев:

1. В данных конструкциях отсутствуют швы, что обеспечивает абсолютную герметичность сооружений. Что касается железобетонных колодцев, то соединительные швы между отдельными кольцами со временем утрачивают свою надежность.
2. Цена на материал довольно небольшая.
3. Пластиковые трубы обладают легким весом, что делает монтажные работы по обустройству колодцев заметно проще.
4. Конструкция не боится гниения и коррозии. Как результат, вредные примеси не попадают в питьевую воду.
5. Пластик очень слабо проводит тепло, что заметно минимизирует угрозу замерзания воды в колодце зимой.
6. Благодаря тому, что пластиковая труба для колодца оснащена ребрами жесткости, это делает ее намного прочнее.
7. Стенки из пластика не способствуют размножению на своей поверхности вредных микроорганизмов.
8. Формы и размеры труб из полимера очень разные, что облегчает подбор наиболее оптимального варианта для организации водоснабжения на даче.
9. Монтаж и обслуживание этих изделий характеризуется простотой, при значительном сроке службы.

Что касается недостатков, то они слишком несерьезны, чтобы затмить собой достоинства: их скорее можно воспринимать как особенности, которые следует взять во внимание во время эксплуатации пластиковых конструкций. К примеру, чтобы в такой колодец не попадали атмосферные осадки и механические примеси, для закрывания его горловины нужно использовать пластиковую крышку

Кроме этого, данные сооружения требуют периодического обслуживания путем чистки дна и фильтров, проведения профилактики насоса.

Сильные стороны решения

Наличие водопровода на даче из колодца дает немало бонусов, которые не в состоянии оценить городские жители.

Среди преимуществ автономного водоснабжения можно выделить следующее:

1. Высокое качество воды. Она в разы превосходит по чистоте жидкость из центрального водопровода из-за отсутствия в составе хлора, ржавчины и других вредных примесей.
2. Экономичность. Водоснабжение частного дома из колодца заметно сокращает коммунальные выплаты. Условно говоря, за поступающую из природных источников воду вообще не нужно платить.
3. Возможность управления работой системы. Напор воды можно изменять по своему усмотрению. При необходимости, хозяин участка имеет полное право прокладывать дополнительные линии трубопровода на своей территории (например, для полива сада или огорода).

Кроме того, в пользу колодца говорят следующие факты:

• Чтобы бурить скважину на своем участке, необходимо получить специальные разрешения. В первую очередь это касается артезианских гидросооружений. Как показывает практика, на оформление разрешительных документов и проектирование бурильных мероприятий уходит довольно много времени.
• Чтобы обустроить скважину, потребуется на порядок больше денег, чем на выкапывание колодцем.
• Чтобы выкопать колодец, не нужно получать никакие разрешения.
• Ремонт и обслуживание колодезной шахты требует намного меньше времени и финансов, чем чистка скважины.
• В случае перебоев с подачей электричества, воду из колодца можно брать просто ведром. Скважина такого запасного варианта не имеет, по причине слишком узкого ствола, в него не пролезет ни одно подручное приспособление.

В таком случае возникает необходимость капитального ремонта швов с обеих сторон, с применением специальной гидроизолирующей замазки.

Разновидности насосов для колодца

При подаче воды для загородного дома из колодца используются насосные агрегаты 2 типов:

1. Поверхностные. Предназначены для неглубоких источников. Максимальная высота подъема жидкости для всасывающих установок ограничивается 9 м.
2. Глубинные, или погружные. Способны поставлять в жилые помещения частных строений влагу из водоносных пластов, расположенных на глубине до 100 м.

Отдельный тип представлен . Их устанавливают на зеркале воды по аналогии с поплавками. К рабочим температурам таких устройств предъявляются ужесточенные требования. Внутреннее пространство колодезной шахты не вентилируется, поэтому использование данной разновидности помп считается нецелесообразным.

К температурному режиму эксплуатации всасывающих механизмов предъявляются особые требования. Величина минимального допустимого показателя составляет +40°С, что затрудняет применение поверхностных агрегатов в морозный период. Проблема решается установкой помпы в кессоне или подвальном помещении жилого отапливаемого строения. Необходимо придерживаться максимальной приближенности к источнику (не дальше 10 м).

Погружные насосы характеризуются повышенной мощностью, позволяющей поставлять воду из глубинных подземных пластов, расположенных до 100 м от поверхности. Для размещения расширительного бака рекомендуется выделить отдельное техническое помещение с обогревом в холодный период.

Из-а мощности агрегата устанавливать дополнительный насос не потребуется.

Производительности погружного агрегата достаточно для подъема жидкости к накопительной емкости, установленной на отапливаемом чердаке жилого дома.

Преимуществом использования данного типа силовых установок является возможность коллективного пользования источником при достаточном дебите колодезной шахты.

Мощность механизма позволяет не устанавливать отдельный насос для дальнейшего распределения воды по узлам разбора. Высокое давление в системе обеспечивает разводку между накопительной емкостью и точками потребления.

Универсальность колодезной организации водоснабжения проявляется возможностью использования скважинных помповых установок, отличающихся меньшим диаметром и большей длиной при прочих аналогичных характеристиках. Из-за большой стоимости их применение для подъема жидкости из колодца считается нецелесообразным.
