Чем чистят блок автоматики АОГВ 11

Нейтрализация

Когда вы, наконец, закончите промывать свой котёл или теплообменник, вам потребуется нейтрализовать промывочный раствор. Для этого запаситесь обыкновенной содой.

И далее есть два варианта.

Либо вы сливаете весь промывочный раствор в отдельную емкость, вызываете МЧС, и они увозят раствор на полигон ТБО (шутка). Либо вы начинаете добавлять понемногу соду в промежуточный бак. Насос при этом работает. Сода будет реагировать с кислотой, шипеть, нейтрализовывать последнюю. При этом вы измеряете рН, и как только она достигнет 6-7 единиц (нейтрально), этот раствор можно сливать в канализацию. Желательно, при этом, добавлять холодную воду в промежуточный бак и сливать раствор с температурой менее 50°С. Это нормативные требования одного из РД (руководящий документ), посвящённого химической промывке. Кстати, нужно найти этот документ…

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

Когда нужна чистка газового котла: негативные факторы

Газовые котлы, в настоящий момент, приобретают большую популярность и пользуются большим спросом. Происходит это благодаря тому, что это устройство очень выгодно и экономично, при этом оно может подогреть не только дома за городом, но и квартиры. Но чтобы аналогичный аппарат работал стабильно, без различных перебоев, за ним нужно регулярно беспокоиться.

Почистить газовый котел можно как самостоятельно, так и попросить профессионалов

Двухконтурный котел можно почистить в 2 этапа. Первым из них является механическая очистка от сажи всех внешних поверхностей деталей и дымоотводов. Второй этап – это химическая промывание всех деталей от накипи.

Двухконтурный котел нужно чистить чаще, чем одноконтурный, так как на его стенках энергичнее оседают минеральные отложения. Чего же нужно чистить котел, и какие признаки нам покажут на это?

Признаки, указывающие на чистку котла АОГВ или АГВ:

• Недостаточная тяга;
• Горелка плохо горит или никаким образом не зажигается;
• Меньшая отдача тепла;
• Температуру котел набирает очень медленно;
• Глядя в смотровое окно, обнаружили следы копоти.

Промывку различного типа котла можно создать самому или же обратиться в специальную мастерскую, где за считанные часы вам сделают все бережно и правильно. Если же чистка не помогла справиться более указанными проблемами, тогда приходится проводить ремонт котла.

Проводимые работы и их периодичность

Перед началом отопительного сезона и после него нужно совершать ряд процедур, среди которых чистка:

• запальника;
• горелки с форсунками;
• газового фильтра;
• теплообменника;
• камеры сгорания;
• дымохода.

При возникновении некоторых негативных моментов, откладывать это дело не стоит и чистить устройство нужно сразу:

1. Если котел работает в стандартном режиме, но температура в помещении стала ниже.
2. Агрегат стал потреблять большее количество газа и электрической энергии.
3. В помещении стал слышен запах угарного газа.

Как рассчитать потребление газа котлом?

Зачастую подобные ситуации возникают в результате засорения котла. Для того, чтобы верно определить участок загрязнения, нужно владеть специальными знаниями, касающимися устройства газового котла.

Рассмотрим подробно, как почистить каждый узел газового котла.

Как правильно чистить теплообменник

Основными показателями, что пора призадуматься об обслуживании узлов и компонентов газового котла, являются следующие:

• проблемы с регулировкой температуры теплоносителя (или в помещении);
• часто происходят ложные срабатывания системы автоматики;
• увеличился расход газа (без объективных причин);
• появился характерный неприятный запах угара.

Все это вместе или по отдельности свидетельствует, что настала пора почистить газовый котел. А для этого нужно знать его устройство. Основными источниками загрязнения в агрегате следует считать продукты сгорания топлива: это они образуют твердые отложения в топке, на стенках дымохода, а иногда – и на блоке форсунок. Начать проще с запальника. В нормальных условиях газ в нем горит ровно, факелом голубого цвета. Как только оттенок изменился (пожелтел), значит, узел нуждается в очистке.

Причины и последствия засорения

Энергозависимые делятся в свою очередь на:

• перерабатывающие газ;
• электрические установки;
• твердотопливное и жидкотопливное оборудование;
• комбинированные модели.

Энергозависимые котлы могут отключаться по ряду причин:

1. перепады и скачки напряжения в линии электропередачи
2. отсутствие электроэнергии
3. сбой заводских настроек.

Часто используются в домах: АОГВ, Жуковский котел, газовый «Очаг», Лемакс, Сигнал, Конорд.

Печь на отработке своими руками: чертеж, схема работы. Читайте здесь.

Подключение к городской водопроводной сети: документы, цены:

Механические могут работать с перебоями из-за попадания потока ветра в дымоход. Кроме того из-за недостаточного количества кислорода пламя может потухнуть

Следует обращать внимание на вытяжку (у более дешевых моделей она присутствует не всегда)

При загрязнении дымохода в современных аппаратах есть система оповещения, которая известит о проблемах и необходимости прочистки.

Как очистить котел АОГВ

Для этой операции вам понадобится обычная пластиковая щетка для чистки бутылок. Ее можно приобрести в хозяйственном магазине, она отлично пойдет для прочистки вертикальных каналов. Подвяжите ее изолентой к деревянной палочке, чтобы можно было легко пройти каналы по всей их высоте. Чтобы не разводить лишнюю грязь в помещении котельной, все, что можно перенести, вынесите для очистки во двор.

1. Начинайте прочистку с верхней плоскости теплообменника, счищайте и сметайте вниз всю сажу.
2. Затем наступает черед прочистки каналов. Сажа от стенок будет отходить достаточно легко, если она еще не успела затвердеть, иначе придется приложить некоторые усилия.
3. После завершения процесса очистки самого котла, переходите к снятым узлам и деталям. Очистите верхнюю крышку теплообменника. После нее удалите наслоения сажи на верхней крышке самого котла и с колпака.
4. Последней смахните щеткой нападавшую сверху сажу с блока горелок, сама горелка уже чистая.

Сразу слегка подчистите мелкой наждачкой трубочку. На этом процесс очистки котла и его деталей завершен. Переходите к обратной сборке котла АОГВ.

Устройство и принцип работы

Сравнение АГВ с самоваром, которое встречается в некоторых описаниях, хоть и несколько утрировано, но не лишено оснований. Устройство представляет собой большой стальной цилиндр с водой, в который вмонтирована труба. В этой трубе горит газ, нагревая воду. Котел оборудован автоматическими системами управления.

Главное преимущество АГВ в том, что оно не требует электропитания.

Модернизированные варианты

В модернизированные газовые котлы устанавливаются полые вертикальные секции (обычно не более трёх), соединяющиеся на выходе в один дымоход. К нему монтируется дымоходная труба диаметром не менее 135 мм, выводящая дым на улицу. Примером такого водогрейного устройства является АОГВ-23,2-1.

Два в одном

Совсем новые модели способны нагревать и проточную воду для хозяйственных нужд. Например, АКГВ—23,2-1. По окончании отопительного сезона система отключается от котла при помощи запорной арматуры, и он работает только на нагрев воды. Последние модели таких устройств имеют две независимые камеры сгорания.

В итоге АГВ используются и для отопления дома, и для горячего водоснабжения, как и новейшие двухконтурные котлы. Такое разнообразие позволит пользователю выбрать наиболее подходящую модель.

Дымоход котла АГВ.

Как почистить напольный газовый котел: пошаговая инструкция

Перед любыми действиями, стоит перекрыть кран подачи газа (или убедиться, что он перекрыт). Разберем процесс на примере распространенного энергонезависимого котла Данко. Устройство всех напольных газовых котлов не отличается принципиально, поэтому можно легко адаптировать инструкцию под любую модель и определить все ключевые компоненты.

Фото (нажмите для увеличения)	Описание процесса
	Разборка. Открываем и снимаем дверцу, после чего отсоединяем все указанные на фото компоненты: (1) подача газа; (2) крепление блока горелки; (3) контакты клем; (4) термобаллон. Теперь можно вытащить блок горелок и автоматики. Также откручиваем и снимаем крышку котла (2 винта спереди и 2 сзади)
	Сверху, чтобы добраться до теплообменника, нужно снять слой теплоизоляции, крышку крепления дымохода и металлическую плиту. Все компоненты обычно расположены последовательно и крепятся болтами.
Специальный ершик для очистки жаротрубных каналов теплообменника.	Очистка теплообменника. В каналах теплообменника (они могут быть круглыми, как на фото, так и прямоугольными) находятся завихрители. Вытаскиваем каждый по-очереди и очищаем от сажи и загрязнений. Это можно сделать: металлической щеткой; наждачкой; скребком и т.д. Для чистки жаротрубных каналов теплообменника нужно использовать специальный металлический ёрш, опуская его в самую глубь. После механической чистки хорошо будет пропылесосить отслоившиеся остатки и переходить к очистке блока горелки.
Так выглядит почищенная основная горелка.	Очистка основной горелки. Основные горелки практически не загрязняются, для очистки используйте ткань, при более сильных загрязнениях – металлические щетки. Очистите внешние и внутренние поверхности горелок, проследите, чтобы все отверстия имели должный вид и не были забиты.
	Чистка запальника и автоматики. Очистку данных элементов рекомендуется доверить специалистам, в противном случае тщательно изучите точное расположение всех элементов относительно основной горелки, сфотографируйте узлы с разных сторон. Ориентируясь на фото, снимите и очистите: (1) электрод пъезорозжига; (2) пилотную горелку, она же запальник; (3) термопару. Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин. Также отличное средство – вата и спирт.
	При очистке запальника хорошо продуйте форсунку, при сильном загрязнении пробейте отверстие проволокой или иглой, ни в коем случае не допускайте повреждений или деформации.
	Сборка. Устанавливаем все элементы на свои места, в большинстве моделей электрод пъезорозжига должен иметь незначительный запас свободного хода (люфт), чтобы при нагреве он не раскололся.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Как снять и прочистить блок горелок АОГВ

Чтобы снять блок горелок, вам нужно провернуть поддон котла и отсоединить от узла автоматики трубку запальника, газовую трубу и контактную трубку термопары. Затем аккуратно вывинтите гайки на штуцерах блока автоматики.

Снимите паронитовую прокладку на основной газовой трубе и проверьте ее состояние. Проверьте на предмет изношенности прокладку и на факельной трубке, скорее всего, она останется на штуцере тройника.

После разборки этого узла поддон легко проворачивается и через ближайший к трубкам паз держатель вынимается из зацепления с кожухом. Поддерживая поддон снизу, слегка подайте его на себя и выньте из зацепления остальные два держателя. Весь узел опустите на пол и аккуратно достаньте между ножками котла наружу.

1. Проверьте состояние основной горелки, при необходимости очистите ее. Затем осмотрите сопло запального факела.
2. Открутите удерживающие этот узел в собранном положении два винта (фитиль и термопару). Для облегчения откручивания обработайте винты WD-40, процесс пойдет заметно легче.
3. Снимите коробчатый кожух с запальной горелки, чтобы получить доступ к форсунке. При необходимости снимите с латунной форсунки налет без усилий мелкой наждачкой.
4. Само сопло прочистите тонкой медной проволокой и продуйте под давлением насосом со стороны подключения трубки к тройнику.
5. Пока есть свободный доступ, очень аккуратно мелкой наждачкой почистите изгиб трубочки термопары, там может быть небольшой слой окиси.

Краткий обзор моделей

Жуковский машзавод реализует АОГВ в диапазоне от 11.6 до 29.0 кВт в 3-х вариантах: эконом, универсал и комфорт. В них отличаются уровень автоматического регулирования, комплектности и страна–изготовитель вспомогательного оборудования. Все аппараты с пьезо поджигом для автономности агрегата.

Горелка газовика ОГВ выполнена из нержавеющей стали обеспечивающей долговечность. Внутренняя рубашка ГВС изготовлена из меди, а корпус защищен полимерными материалами. Автоматика укомплектована температурными датчиками и регуляторами для постоянной воздушной среды внутри помещения и недопущения аварийных режимов.

Комплектация автоматики:

1. Термопара для контроля расхода газа.
2. Стабилизатор приточного воздуха в топку, для компенсации перепадов воздуха в ветряную погоду, способных оторвать факел от горелки.

Диапазон цен

Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось в срочном порядке искать необходимые узлы.

Кроме того, дополнительные расходы возникнут на заключение гарантийного договора.

Этим действием пренебрегать не рекомендуется, так как впоследствии на ремонт можно потратить гораздо более высокую сумму.

Многие пользователи надеются на собственные навыки и знания, намереваясь ремонтировать котел самостоятельно. Необходимо помнить, что самовольные действия с газовым оборудованием могут повлечь за собой административную ответственность.

Источник



Очищаемые узлы

Устройство газового котла. (Для увеличения нажмите)

В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

• запальник;
• горелка с форсунками;
• газовый фильтр;
• теплообменник;
• топка;
• дымоход.

Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

Запальник

При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

Порядок чистки происходит в следующей последовательности:

• перекрыть поступление газа к котлу;
• выкрутить запальник;
• с помощью металлической щетки тщательно произвести чистку;
• выполнить продувку;
• установить почищенный запальник на место.

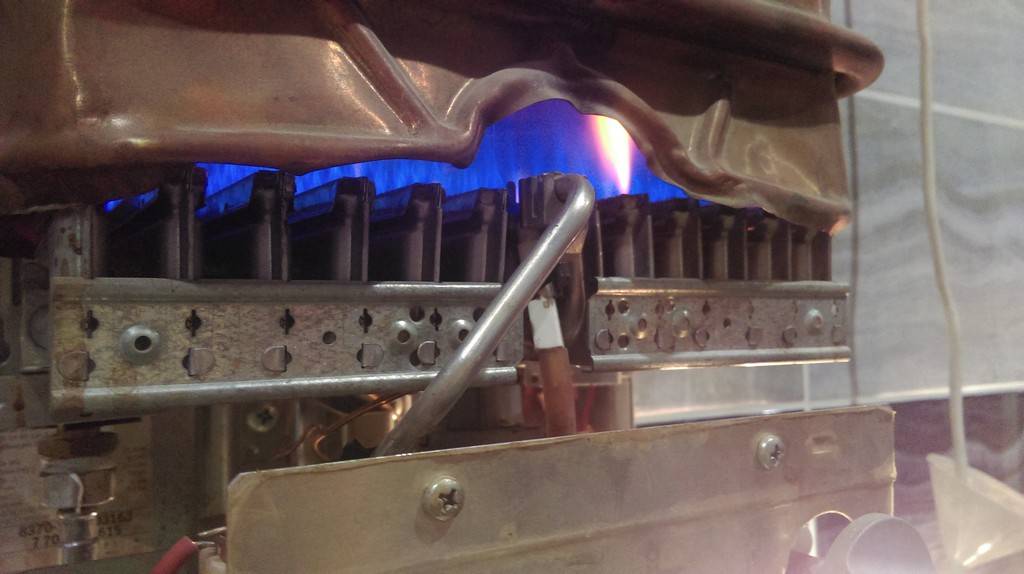

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

Последовательность чистки горелки с форсунками следующая:

закрывается вентиль подачи газа;
горелка снимается с установочного места;
замечается расположение форсунки, а затем она аккуратно выкручивается;
почистить форсунку нужно осторожно ершиком;
горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования;
форсунка вставляется в горелку согласно метке;
горелка устанавливается на место.

Газовый фильтр

Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

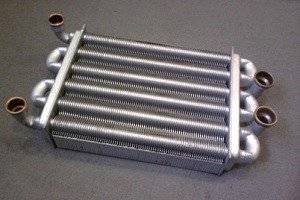

Теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

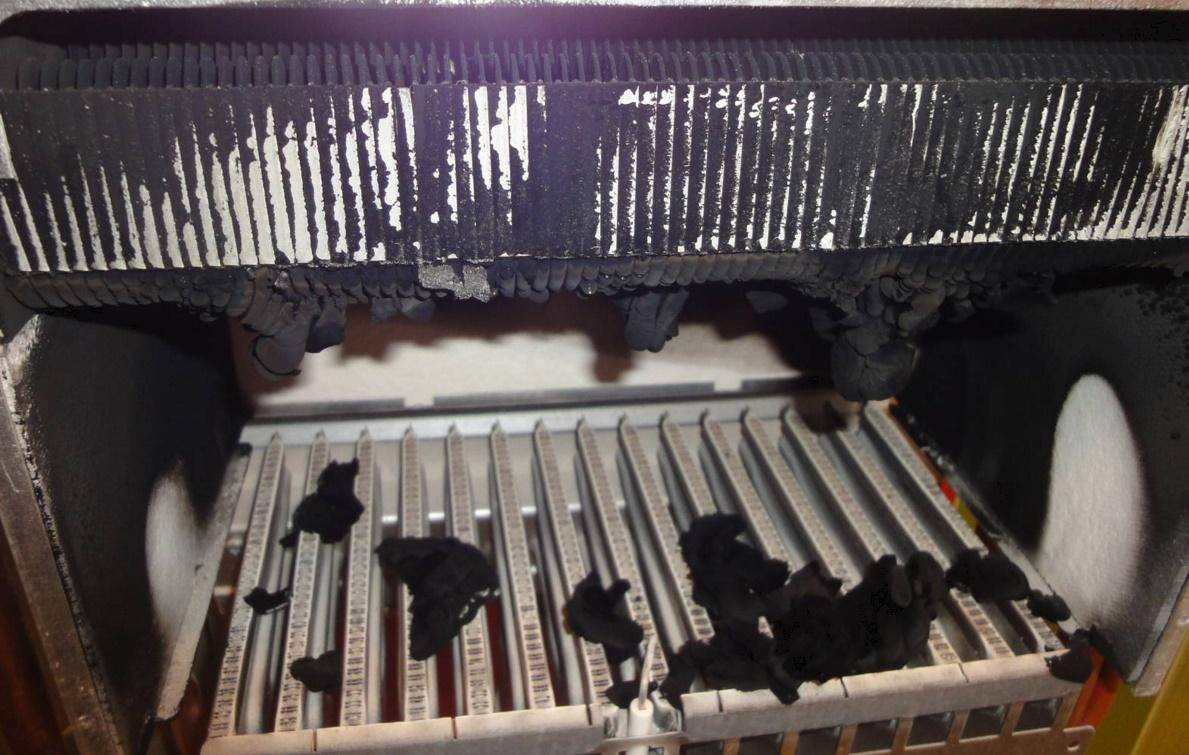

Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

Для этого потребуется следующий набор инструментов:

• скребки;
• металлическая щетка;
• различной формы ерши;
• электроинструмент с чистящими насадками.

Порядок очистки заключается в следующих моментах:

• отключается газоснабжение и электропитание от котла;
• снимается аккуратно теплообменник;
• чистка осуществляется удобными для этого инструментами;
• устройство снова устанавливается на свое место.

В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

• адипиновая кислота;
• раствор сульфаминовой кислоты;
• специальный гель.

Бустер состоит из следующих элементов:

• циркуляционный насос;
• емкость для реагента;
• электронагреватель.

Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

• для повышения очистных свойств реагент нагревается в емкости;
• с помощью насоса раствор под напором подается непосредственно в теплообменник.

В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

Топка и дымоход

Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку дымохода и топки. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

Смотрите видео, в котором подробно показано, как правильно почистить газовый котел в домашних условиях:

Устройство и технические характеристики

В РФ главными поставщиками АОГВ являются Боринский и Жуковский заводы, для одинаковой мощности технические характеристики агрегатов практически одинаковые.

Боринский завод выпускает линейку отопителей мощностью от 7 до 29 кВт в двух вариантах – одноконтурном и комбинированном исполнении, что дает возможность экономично отапливать дома площадью до 100 м2.

Конструкция боринских котлов АОГВ 29:

1. Открытая камера горения с забором воздуха из помещения.
2. Схема установки имеет возможность для естественной, и принудительной вентиляции.
3. В зданиях, где невозможно технически организовать хороший воздухообмен можно установить электровентилятор.
4. В верхней части топки над горелкой устроена рубашка с теплоносителем.
5. Устройство оборудовано раздельными теплообменниками для отопления и ГВС.
6. Система безопасности, отключающая котел датчиком в виде медной термопары работает в паре с электромагнитным клапаном, отсекающего газ, в случае если факел гаснет.

Работа с АОГВ

Она начинается по блокировки подачи газа – закрывается соответствующий вентиль. И это общий принцип для подобной работы с любыми котлами и колонками.

Как почистить горелку газового котла АОГВ? После перекрытия газа данный элемент снимается со своей позиции. У горелки есть форсунка

Она аккуратно отвинчивается и осторожно очищается ёршиком. Саму горелку очищают методом продувания, используя специальный насос

Затем форсунка и горелка возвращаются на место.

Это общие критерии. А подробности представлены на следующих двух моделях.

Первая. АОГВ 11.6-3. Это надёжный и практичный аппарат.

Но после определённого эксплуатационного периода проводится тщательное его очищение. Процесс происходит так:

Извлекается блок горелок

Для этого проворачивается поддон аппарата, и отсоединяются от блока автоматики три трубки: контактная, газовая и термопары.
Осторожной выкручиваются гайки, находящиеся на штуцерах механизма автоматики.
Снимается паронитовая прокладка на главной газовой трубке, и изучаются её кондиции. Если она испорчена, её требуется заменить.
Достаётся обозначенный поддон через паз, который максимально приближен к трубкам

Вместе с ним вытаскивается и кожух. Фиксируя нижнюю часть поддона, направляйте его на себя и извлекайте из зацепления оставшиеся держатели (две штуки).
Весь этот узел опускается на пол.
Изучается и очищается основная горелка. Осматривается сопло запальника.
Отвинчиваются фитиль и термопара.
От запальной горелки отделяется коробчатый кожух. Так освобождается путь к форсунке. Если она латунная и на ней есть налёт, его можно убрать мелкозернистой наждачкой.
Очищение сопла. Для этого используется тонкая медная проволока и способ продувания под сильным давлением. Второе действие проводится специальным насосом с той стороны, где трубка подключается к тройнику.
Такой же наждачкой крайне осторожно прочищается место изгиба трубки термопары.

После этой работы все детали собираются в обратном алгоритме. Плавно, не допуская перекосов, поднимите данный блок целиком. Горелка должна оказаться внутри корпуса, а запальник и термопара не должны касаться отбортовки кожуха.

Со стороны трубок весь узел следует подать на себя с незначительным уклоном вниз. Должна приподняться противоположная сторона поддона.

Затем его подавайте вперёд и синхронно наденьте пару дальних зацепов. Они должны оказаться на отбортовке кожуха. Ближний зацеп идёт вырезанный паз. После его вхождения туда весь поддон проворачивается в обратном направлении к движению часовой стрелки. Газовая трубка должна позиционироваться только под своим патрубком узла автоматики.

Далее тестируется, насколько правильно прилегают прокладки, и все трубки возвращаются на свои места. Ключом затягиваются гайки на двух трубках: запальника и газовой.

До обратного монтажа термопарной трубки тщательно, но бережно, прочищаются её контактные участки. Гайка здесь затягивается пальцами.

Финальный этап – проверка герметичности всех соединений на потенциальную утечку. При их отсутствии включается котёл. При наличии – эти места покрываются герметиком, гайки затягиваются туже.

Вторая модель — АОГВ-23.2-1 Жуковский.

Работа с ней происходит следующим образом:

1. Отвинчивается гайка, чтобы прошла газовая трубка.
2. Откручиваются угольник, запальник и термопара.
3. Все горелки в комплекте тянутся наружу, выдвигаются в сторону на пользователя. Если есть затруднения с их движением, ослабьте и отвинтите шпильки пассатижами. Прочистите все жиклеры и прочие компоненты.
4. Разбор горелок. Для этого выкручиваются шпильки по 4 штуки с двух сторон.
5. Снимаются пластинки, имеющие прорези, с верхней части горелок, затем пружинки. Тщательно очищаются все детали.
6. Сборка всех элементов в обратном порядке.

После обратной сборки устраивается тест на герметичность, изучается, насколько плотно горелки примыкают к корпусу.

Механическая и химическая очистка котлов

Чистку газовых котлов можно производить двумя способами: химическим и механическим.

Перед началом очистки нужно запастись всеми нужными для работы инструментами. Вам понадобятся: скребки, щетки, шаберы, отвертка, перчатки.

Химическая промывка котлов пользуется большей популярностью, т.к. этот процесс достаточно простой и не затратный по времени. Чтобы очистить газовый котел от накипи, вам нужно нагреть реагент до нужной температуры.

После чего посредством специального насоса накачать его в систему котла. Реагент вступит в химическую реакцию с накипью и всевозможными отложениями.

В качестве реагента могут использоваться: адипиновая, сульфаминовая кислоты и гель.

Адипиновую кислоту надо развести с водой и с помощью насоса залить ее в остывший котел. Затем нужно стравить давление и подождать пока кислые соли не выпадут в осадок. Его нужно будет смыть водой.

Сульфаминовая кислота разводится с водой в отдельной емкости, а после под напором закачивается в газовый котел. Далее нужно будет выждать некоторое время, промыть котел и высушить.

Будьте осторожны! В любом веществе находятся небезопасные химические растворители, поэтому соблюдайте правила безопасности и чистите газовый котел в защитных перчатках.

Гель не является кислотой, но он хорошо подходит для очистки котлов от накипи. Такое вещество позволяет чистить котел бережно, оно не повреждает его стенки.

Как осуществить чистку горелки?

Перед тем, как почистить горелку газового котла, необходимо перекрыть подачу газа. Теперь можно переходить к демонтажу горелочного устройства. Этот процесс предполагает следующую последовательность действий:

1. Отсоединяют провод, который объединяет горелку с кнопкой розжига.
2. Отсоединяют зажим термопары и снимают ее.
3. Помечают фломастером глубину входа форсунки в горелку, чтобы потом поставить ее в том же положении.
4. Откручивают гайку, которая обеспечивает соединение трубки клапана с горелкой. Аналогично отсоединяют электрод розжига.
5. С помощью отвертки откручивают гайки, которые фиксируют горелку.

Теперь необходимо извлечь форсунку из горелочного устройства. Это выполняется путем откручивания винта, фиксирующего дальность вхождения форсунки. Теперь можно переходить к чистке.

Обратите внимание! Под горелкой расположена прокладка, которую следует периодически менять, так как в процессе работы она приходит в негодность. Основное горелочное устройство чистят ершиком и жесткой щеткой

После того как нагар будет убран, необходимо продуть отверстия пылесосом

Основное горелочное устройство чистят ершиком и жесткой щеткой. После того как нагар будет убран, необходимо продуть отверстия пылесосом.

Нагар с форсунок горелки счищают щеткой, а отверстия прочищают проволокой либо иглой меньшего диаметра. Нельзя увеличивать имеющиеся отверстия в форсунках, иначе это негативно повлияет на работу газового котла.

Если сажи и нагара много и одной только содой почистить горелку не удается, можно прибегнуть к помощи специальных химических реагентов. Однако использовать их следует очень аккуратно, так как агрессивные вещества негативно влияют на металлические поверхности деталей газового котла.

После завершения очистки все элементы возвращают на место в обратном порядке.

Чистка запальника горелки

Явным признаком того, что загрязнен запальник газовой горелки, является желтый оттенок пламени. Исправный элемент дает конусообразное пламя голубого оттенка. Как почистить запальник газового котла? Его чистку производят следующим образом:

• перекрывается поступление топлива к агрегату;
• выкручивается запальник;
• элемент чистится металлической щеткой;
• продувается запальник;
• деталь устанавливается на место.

Таким образом, ответ на вопрос, как почистить запальник газового котла самостоятельно, довольно прост.

Газовый фильтр

В централизованной газовой магистрали может находиться мусор, поэтому специалисты рекомендуют ставить на топливные входные отверстия своих агрегатов фильтр.

Если на Вашем котле стоит газовый фильтр, то его также необходимо прочищать после окончания отопительного сезона или перед его началом. От правильного функционирования данной детали зависит работоспособность горелочного устройства. Модели фильтров отличаются друг от друга типом фильтрующего материала – это может быть сетка или волосяной состав. Если прочистить фильтр не представляется возможным, то его нужно заменить на новый.

Своевременный уход за горелкой поможет предотвратить множество серьезных неполадок и продлить срок эксплуатации газового котла.
